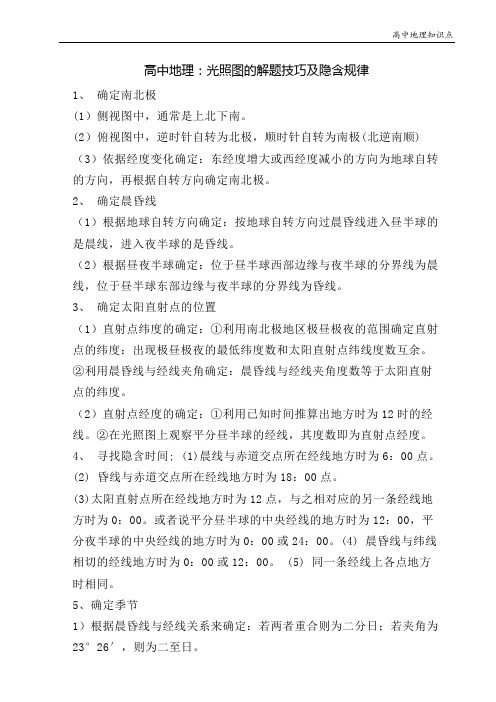

高中地理：光照图的解题技巧及隐含规律1、确定南北极(1）侧视图中，通常是上北下南。
(2）俯视图中，逆时针自转为北极，顺时针自转为南极(北逆南顺)（3）依据经度变化确定：东经度增大或西经度减小的方向为地球自转的方向，再根据自转方向确定南北极。
2、确定晨昏线（1）根据地球自转方向确定：按地球自转方向过晨昏线进入昼半球的是晨线，进入夜半球的是昏线。
（2）根据昼夜半球确定：位于昼半球西部边缘与夜半球的分界线为晨线，位于昼半球东部边缘与夜半球的分界线为昏线。
3、确定太阳直射点的位置（1）直射点纬度的确定：①利用南北极地区极昼极夜的范围确定直射点的纬度：出现极昼极夜的最低纬度数和太阳直射点纬线度数互余。
②利用晨昏线与经线夹角确定：晨昏线与经线夹角度数等于太阳直射点的纬度。
（2）直射点经度的确定：①利用已知时间推算出地方时为12时的经线。
②在光照图上观察平分昼半球的经线，其度数即为直射点经度。
4、寻找隐含时间; (1)晨线与赤道交点所在经线地方时为6：00点。
(2) 昏线与赤道交点所在经线地方时为18：00点。
(3)太阳直射点所在经线地方时为12点，与之相对应的另一条经线地方时为0：00。
或者说平分昼半球的中央经线的地方时为12：00，平分夜半球的中央经线的地方时为0：00或24：00。
(4) 晨昏线与纬线相切的经线地方时为0：00或12：00。
(5) 同一条经线上各点地方时相同。
5、确定季节1）根据晨昏线与经线关系来确定：若两者重合则为二分日；若夹角为23°26′，则为二至日。
2）根据极昼极夜范围来确定：若北极圈内全部为极昼或南极圈内全部为极夜，可判定为夏至日；反之，则为冬至日。
3）根据晨昏线与纬线关系确定：若与极圈相切，则为二至日。
6、确定昼夜长短（1）直射哪个半球，哪个半球就昼长夜短，且纬度越高，昼越长，夜越短。
直射点向哪个半球移动，哪个半球昼就变长，夜就变短。
（2）当晨昏线与经线重合时，则全球昼夜平分。

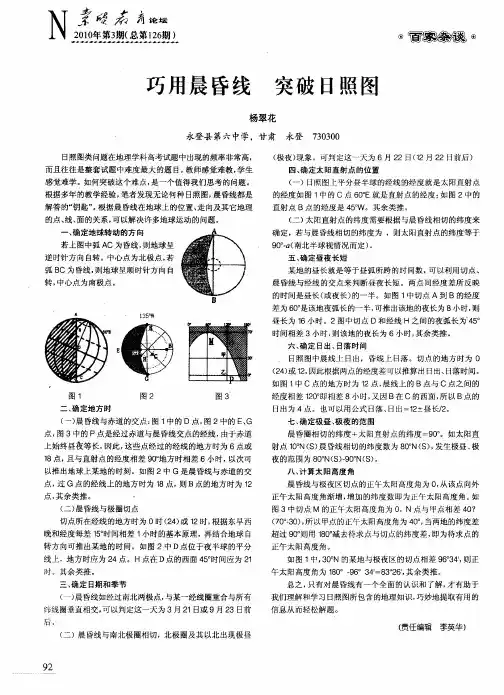

巧用晨昏线妙解日照图（地理教学）晨昏线本是一条普通而简单的分界线，其两侧昼夜状况不同罢了。
如何根据晨昏线判断昼夜状况、如何根据昼夜状况判断是晨线还是昏线以及由此产生的一系列问题是学生们最感头痛的地理问题之一。
死记硬背不能真正理解此类问题，发挥空间想象，此类问题即可化难为易迎刃而解。
一、晨昏线（圈）的产生晨昏线的产生和存在是地球的形状和不透明的特征决定的。
地球本身不发光又不透明，在太阳光照射下只有一半是白昼而另一半是夜晚，昼与夜的分界线就是晨昏线(圈)。
此线又可以细分为两等份，一半是晨线，另一半是昏线。
二、晨昏线（圈）的移动晨昏线是移动的界线，而不是固定不动的。
它的移动是由于地球的自转和公转造成的。
它最明显的移动是地球自转带来的东西移动,这种移动和地球的自转方向相反,不是自西向东而是自东向西，这种移动形成昼夜更替。
还有一种移动是地球公转造成的，它的移动是晨昏圈平面围绕平均位置的摆动，平均位置是地轴平面。
摆动幅度是0——23 °26′。
这种摆动是由于地球的公转造成的，反映昼夜长短和正午太阳高度的变化以及季节的更替。
三、晨昏线（圈）的判读因为地球的自西向东自转导致地方时的东早西晚，更东的地方总是先看到日出，因此晨线的东侧是昼，西侧是夜，而昏线情况则相反，即昏线西侧是昼，东侧是夜。
这些现象本来是自然现象，每天都在发生，但是大多数学生并不留心，记忆起来经常感到困难，弄不好就造成混淆，结果就大相径庭。
其实，只要设身处地的想一想，这些现象很容易理解和记忆。
对于晨线，我们不妨做这样的设想：早晨太阳从东边升起时，作为观测者的我们所处的地方正经历由夜到昼的变化，其间的分界线应该是晨线（相对于观察的我们而言），它更东的地方早已日出，是白昼，它更西的地方还没有日出，是夜晚。
因此自西向东（和地球自转方向一致）由夜到昼穿过的分界线是晨线。
对于昏线，我们也设身处地想象：傍晚黄昏，太阳刚刚落山，我们（观测者）所处的地方正经历着由昼到夜的变化，其间的分界线应当是昏线，它的东边已日落是夜晚，它的西边未日落是白昼。

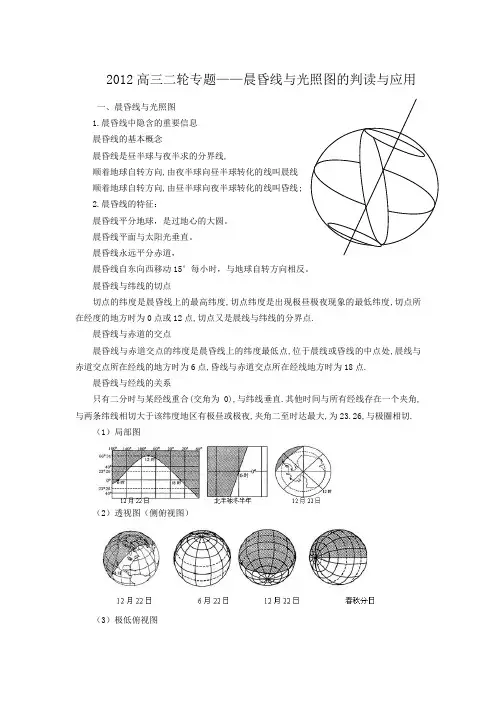

2012高三二轮专题——晨昏线与光照图的判读与应用一、晨昏线与光照图1.晨昏线中隐含的重要信息晨昏线的基本概念晨昏线是昼半球与夜半求的分界线,顺着地球自转方向,由夜半球向昼半球转化的线叫晨线顺着地球自转方向,由昼半球向夜半球转化的线叫昏线;2.晨昏线的特征：晨昏线平分地球，是过地心的大圆。
晨昏线平面与太阳光垂直。
晨昏线永远平分赤道，晨昏线自东向西移动15°每小时，与地球自转方向相反。
晨昏线与纬线的切点切点的纬度是晨昏线上的最高纬度,切点纬度是出现极昼极夜现象的最低纬度,切点所在经度的地方时为0点或12点,切点又是晨线与纬线的分界点.晨昏线与赤道的交点晨昏线与赤道交点的纬度是晨昏线上的纬度最低点,位于晨线或昏线的中点处,晨线与赤道交点所在经线的地方时为6点,昏线与赤道交点所在经线地方时为18点.晨昏线与经线的关系只有二分时与某经线重合(交角为0),与纬线垂直.其他时间与所有经线存在一个夹角,与两条纬线相切大于该纬度地区有极昼或极夜,夹角二至时达最大,为23.26,与极圈相切.（1）局部图（2）透视图（侧俯视图）（3）极低俯视图（4）侧视图二、晨昏线的应用 （1）确定地球的自转方向如右图是二至日的光照图若弧线AP 为昏线 则图示地球自转方向呈（ ）方向。
中 心为（ ）极点。
若弧线AP 为晨线则图示地球自转方向呈（ ）方向。
中心为（ ）极点。
（2）确定东西经度若PB 为晨线，则P 点 所在经线( ),B 点经线（ ） （3）确定地方时晨线与赤道交点所在经线的地方时为6点,昏线与赤道交点所在经线地方时为18点 晨昏线与纬线切点所在经度的地方时为0点(极昼相切)或12点（极夜相切） （4）确定日期和季节晨昏线与某经线重合，过南北极点,与纬线垂直，这一天为3月21或9月23日 晨昏线与经线夹角达最大（23.5°），与极圈相切，为二至日，北极极昼南极极夜为6月22，北北极极夜南极极昼为12月22日晨昏线随直射点的移动而南北摆动，大约每月移动不到8°，4天移动1°。
高中地理学习：关于日照图的解题思路
高中地理学习：关于日照图的解题思路
高中地理学习：关于日照图的解题思路
1.确定晨线和昏线：顺着地球自转方向，由昼过渡到夜的分界线即为昏线，由夜过渡到昼的分界线即为晨线。
2.确定南、北极：上北下南（侧视图）；北逆南顺（俯视图）。
3.确定太阳直射点的位置：侧视图上在赤道与晨昏线的交点上作一通过白昼球面且垂直于晨昏线与球面边线的交点所
在的经纬度。
（注：太阳光线始终与晨昏线垂直。
）
俯视图上直射点的经度是平分昼半球的那条经线表示的经度；若昼夜平分，则直射点的纬度为0°，若晨昏线与某纬线相切，则直射点的纬度为90°减去该纬线的度数。
4.确定地方时：A.赤道上与晨线的交点是6时，与昏线的交点是18时。
B.太阳直射点所在经线上的地方时为12时，与之相对应的另一条经线为0时。
C.纬线与晨昏线相切的切点所在经线的地方时为0时或12时。
D.经度相差1°，时刻相差4分钟（东加西减）。
E.同一经线上的各点地方时相同。
5.确定日期：根据太阳直射点的位置，极昼、极夜的范围等已有条件，确定相应的日期或节气。
若0°经线上为0时，180°经线上则为12时，全球正好两个日期各占一半；若0°经线上为12时，180°经线上则为0时或24时，全球只有一个日期。
6.确定昼夜长短：看图中各纬线圈上昼弧和夜弧的相应长。

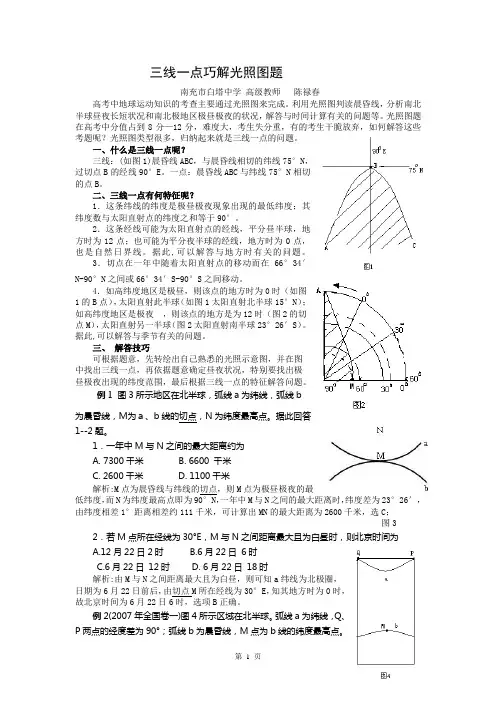

三线一点巧解光照图题南充市白塔中学高级教师陈禄春高考中地球运动知识的考查主要通过光照图来完成。
利用光照图判读晨昏线，分析南北半球昼夜长短状况和南北极地区极昼极夜的状况，解答与时间计算有关的问题等。
光照图题在高考中分值占到8分—12分，难度大，考生失分重，有的考生干脆放弃，如何解答这些考题呢？光照图类型很多，归纳起来就是三线一点的问题。
一、什么是三线一点呢？三线：(如图1)晨昏线ABC，与晨昏线相切的纬线75°N，过切点B的经线90°E。
一点：晨昏线ABC与纬线75°N相切的点B。
二、三线一点有何特征呢？1．这条纬线的纬度是极昼极夜现象出现的最低纬度；其纬度数与太阳直射点的纬度之和等于90°。
2．这条经线可能为太阳直射点的经线，平分昼半球，地方时为12点；也可能为平分夜半球的经线，地方时为0点，也是自然日界线。
据此,可以解答与地方时有关的问题。
3．切点在一年中随着太阳直射点的移动而在 66°34′N-90°N之间或66°34′S-90°S之间移动。
4．如高纬度地区是极昼，则该点的地方时为0时（如图1的B点），太阳直射此半球（如图1太阳直射北半球15°N）；如高纬度地区是极夜，则该点的地方是为12时（图2的切点M），太阳直射另一半球（图2太阳直射南半球23°26′S）。
据此,可以解答与季节有关的问题。
三、解答技巧可根据题意，先转绘出自己熟悉的光照示意图，并在图中找出三线一点，再依据题意确定昼夜状况，特别要找出极昼极夜出现的纬度范围，最后根据三线一点的特征解答问题。
例1图3所示地区在北半球，弧线a为纬线，弧线b为晨昏线，Ｍ为ａ、b线的切点，N为纬度最高点。
据此回答1--2题。
1．一年中M与N之间的最大距离约为A. 7300千米B. 6600 千米C. 2600千米D. 1100千米解析:M点为晨昏线与纬线的切点，则M点为极昼极夜的最低纬度，而N为纬度最高点即为90°N，一年中M与N之间的最大距离时，纬度差为23°26′，由纬度相差1°距离相差约111千米，可计算出MN的最大距离为2600千米，选C；图3 2．若M点所在经线为30°E，M与N之间距离最大且为白昼时，则北京时间为A.12月22日2时B.6月22日 6时C.6月22日 12时D. 6月22日 18时解析:由M与N之间距离最大且为白昼，则可知a纬线为北极圈，日期为6月22日前后，由切点M所在经线为30°E，知其地方时为0时，故北京时间为6月22日6时，选项B正确。
2020年精编地理学习资料光照图的判读与应用这一内容在高考中出现频率极高，几乎每年必考，多以选择题形式出现。
此类题目一般结合时事、生活应用等，利用光照图不同季节、不同时间的特点来判断晨昏线及其应用、确定太阳直射点、判断昼夜长短、计算时间和正午太阳高度等。
热点题型一光照图的判读原理与方法例1、如图中MQ、MN、NQ分别为晨线、纬线、经线的一部分，P点的纬度为30°N，M与N的经度差为30°，此时M点的地方时为5点。
据此完成4～5题。
4．Q点的纬度可能是( )A．0° B．20°NC．30°S D．35°S5．有关该日各地的叙述，正确的是( )A．M点正午太阳高度大于P点B．Q点的昼长等于M点的夜长C．N点的日出时物体影子朝向西北D．P点昼长大于14小时【提分秘籍】光照图是利用晨昏线表达的昼夜分布图，图形复杂多样，千变万化，往往是高考能力考察的重要切入点。
判读光照图时要“以不变应万变”，即抓住光照图的入手点进行分析。
1．紧紧抓住光照图的三个“点”在光照图中往往会出现一个或几个至关重要的点，它们分别是直射点、交点、切点。
这几个点往往隐藏了经度、纬度、地方时等重要条件或特征，并且相互间存在一定的关系，它们是解题的关键点。
因此读光照图时，要紧抓这几个点，挖掘隐藏条件或信息。
别是太阳直射点坐标确定。
其中，前者可由三个点的地方时确定，后者则由三个点的位置关系确定。
2．仔细参考光照图的三种“现象”在光照图中通常会出现极昼、极夜、昼夜平分(或晨昏线圈与经线圈重合)三种现象。
通过极地昼夜现象可判断节气。
(1)若在光照图中发现北极圈以内地区有极昼现象或南极圈以内地区有极夜现象时，就可以断定此时是北半球的夏至日，反之则为北半球冬至日。
(2)若在光照图两个极圈以内地区无极昼或极夜现象，但只要有晨昏线与经线重合或昼夜平分(赤道除外)时，则可以断定是春分日或秋分日。

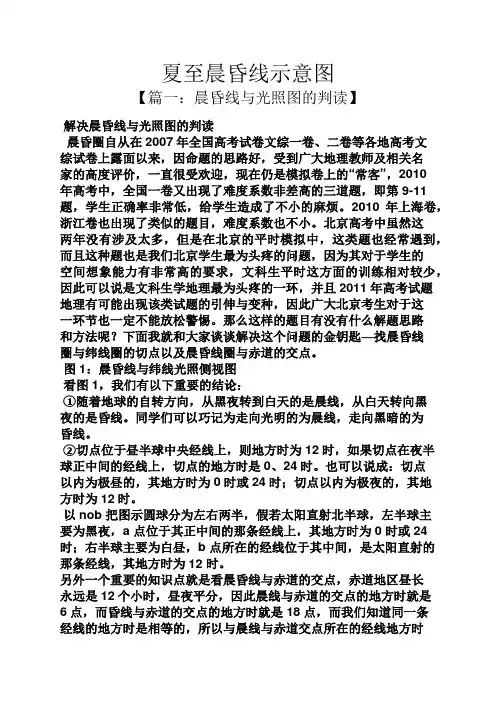

解决晨昏线与光照图问题的金钥匙北京新东方优能中学高考文科综合张艳平晨昏圈自从在2007年全国高考试卷文综一卷、二卷等各地高考文综试卷上露面以来，因命题的思路好，受到广大地理教师及相关名家的高度评价，一直很受欢迎，现在仍是模拟卷上的“常客”，2010年高考中，全国一卷又出现了难度系数非差高的三道题，即第9-11题，学生正确率非常低，给学生造成了不小的麻烦。
2010年上海卷，浙江卷也出现了类似的题目，难度系数也不小。
北京高考中虽然这两年没有涉及太多，但是在北京的平时模拟中，这类题也经常遇到，而且这种题也是我们北京学生最为头疼的问题，因为其对于学生的空间想象能力有非常高的要求，文科生平时这方面的训练相对较少，因此可以说是文科生学地理最为头疼的一环，并且2011年高考试题地理有可能出现该类试题的引伸与变种，因此广大北京考生对于这一环节也一定不能放松警惕。
那么这样的题目有没有什么解题思路和方法呢？下面我就和大家谈谈解决这个问题的金钥匙—找晨昏线圈与纬线圈的切点以及晨昏线圈与赤道的交点。
晨昏线即是地球上白天与夜晚的界线，是一系列临界的地方连接起来的线。
首先给大家介绍一下晨昏线圈与纬线圈的位置关系，晨昏圈与纬线的关系有三种：相交、相离和相切。
相切即为只有一个交点，相交为有两个交点，想离即没有交点。
晨昏圈与纬线圈的切点在南北半球各有一个，两者纬度数相等，经度相差180°如图1：AB为晨昏线，A为晨昏圈在北半球与纬线圈的切点，B为晨昏圈在南半球与纬线圈的切点，一个在南半球，另一个必然在北半球，并以地心为对称点，纬度数相同，A、B 两点位于相对的两条经线上，经度相差180°。
通过看图1和联想地球运动的特点，我们可以得出与晨昏圈相离的纬线上，正是处于极昼或极夜的地区；相交的纬线上是恰好出现极昼或极夜的地方；相交的纬线上则是没有极昼、极夜的地区。
因此，我们可以看出，晨昏线与纬线圈的切点是一个临界点，是出现极昼或者极夜的起始点。
从图中可以清楚看到，在晨昏线上，A、B 为纬度最高的点，其数值介于66°34′至90°之间。
因此，如果有题目说出现极夜和极昼的地点的纬度低于66°34′，那么这道题肯定是错误的选项。
图1：晨昏线与纬线光照侧视图看图1，我们有以下重要的结论：①随着地球的自转方向，从黑夜转到白天的是晨线，从白天转向黑夜的是昏线。
同学们可以巧记为走向光明的为晨线，走向黑暗的为昏线。
②切点位于昼半球中央经线上，则地方时为12时，如果切点在夜半球正中间的经线上，切点的地方时是0、24时。
也可以说成：切点以内为极昼的，其地方时为0时或24时；切点以内为极夜的，其地方时为12时。
以NOB 把图示圆球分为左右两半，假若太阳直射北半球，左半球主要为黑夜，A 点位于其正中间的那条经线上，其地方时为0 时或24 时；右半球主要为白昼，B 点所在的经线位于其中间，是太阳直射的那条经线，其地方时为12 时。
另外一个重要的知识点就是看晨昏线与赤道的交点，赤道地区昼长永远是12个小时，昼夜平分，因此晨线与赤道的交点的地方时就是6点，而昏线与赤道的交点的地方时就是18点，而我们知道同一条经线的地方时是相等的，所以与晨线与赤道交点所在的经线地方时是6时，昏线与赤道交点所在经线的地方时是18时，与上面晨昏线与纬线圈切点的时间用一个图来表示的话，请看图2图2：晨昏线与纬线切点以及赤道交点时间示意图这里还要提到一些相关的计算公式：①直射点的纬度数＝晨昏圈与经线圈夹角的度数＝极点的正午太阳高度。
当太阳直射赤道时，晨昏圈与经线圈的夹角为0，太阳直射点向南或向北移动几个纬度，两者的夹角就增大到几个纬度；当太阳直射赤道时，北极点的正午太阳高度为0，太阳直射点向北移动几个纬度，北极点的正午太阳高度就增大到多少度。
注意：关系式中的极点是指出现极昼的那个极点。
如图1：P 点的纬度数等于∠1的度数。
②太阳直射点的位置：A、经线：昼半球的中央经线为直射经线（地方时为12点）B、纬线：90°－相切纬线圈的度数（出现极昼极夜最低纬度）知道了以上的基本知识之后，我们还要学习如何读光照图，在我们地理实际学习过程中，此处也是学生容易出现错误的地方，我们首先来看一下光照图分为几大类： 侧视图：从地球侧面的空间看经纬线和晨昏线的投影首先从地球自转运动的方向判断南、北极，如果是逆时针方向转，那么，图的上端为北极，如果是顺时针方向转，则图的上端为南极，有些图需要根据经度来判别地球自转方向，向东度数越来越大为东经，反之为西经。
其次，观察南北极地区的极昼和极夜情况，整个北极圈内为极昼时（整个南极圈内为极夜），太阳直射在北回归线，日期为6月22日，反之，整个南极圈内为极昼时（整个北极圈内为极夜），太阳直射在南回归线，日期为12月22日。
晨昏线和经线重合时，太阳直射在赤道上，日期为3月21日或9月23日。
如果北极圈内部分地区极昼（南极圈内部分地区极夜），则太阳的直射点位于赤道和北回归线之间。
●俯视图：从南北两极看经纬线与晨昏线的投影首先根据自转方向判断南北极点，俯视图圆心为北极点或南极点，最外的大圆为赤道，如果自转方向是逆时针的，则圆心为北极点，如果自转方向是是顺时针，则圆心是南极点，也可根据经度判断地球自转方向，向东度数越来越大为东经，反之为西经。
其次，观察南北极地区的极昼和极夜情况，整个北极圈内为极昼时（整个南极圈内为极夜），太阳直射在北回归线，日期为6月22日，反之，整个南极圈内为极昼时（整个北极圈内为极夜），太阳直射在南回归线，日期为12月22日。
晨昏线和经线重合时，太阳直射在赤道上，日期为3月21日或9月23日。
如果北极圈内部分地区极昼（南极圈内部分地区极夜），则太阳的直射点位于赤道和北回归线之间，如果北极圈内部分地区极夜（南极圈内部分地区极昼），则太阳的直射点位于赤道和南回归线之间。
●矩形投影图：是以平面形式展示的日照图。
矩形投影图将南北两极放大到与赤道一样长，这种投影图与实际情况相比有很大的变形，纬度越高变形越大。
由于矩形投影图缺乏立体感，图上的晨昏线与昼夜分布，不象球面日照图那样，清晰可见，一目了然，所以判读时难度较大。
主要靠晨昏线和极圈以内的极昼极夜及赤道上昼夜平分且日出、日落时间分别为6时和1 8时等情况来判断。
如下图，AB线为晨线，BC线为昏线，ABC晨昏线与北极圈相切，所以此图为夏至日（北半球）的平面日照图。
AB线以东为白昼，BC线以西为黑夜，北极圈以北为极昼，南极圈以南为极夜。
以上三种图的判读方法我们进行以下总结，得出判断日照图的大体思路：第一：判断南北半球，根据地球的自转方向，或者纬线变化规律等来判断。
对于俯视图判断半球尤其重要。
同学们在判断时候一定要注意半球的判断，因为南半球和北半球出现极夜月份是完全不一样的。
第二：找晨昏线与纬线圈的切点，如果切点在北极圈，切点以内是极昼，则是夏至日，如果切点以内是极夜，则是冬至日。
切点在南极圈用同样的方法判断。
如果切点在北极圈内部，切点内部是极昼，则是北半球的夏半年，如果是极夜，则是北半球的冬半年。
第三：找晨昏线与赤道的交点，晨线与赤道的交点所在的经线地方时为6点，昏线与赤道交点所在的地方时是18点。
昼半球的中央经线为12点，夜半球的中央经线为0点或者24点。
以上三种基本类型的图还可以进行再变形，变成1/2,1/4等情形，但是无论其如何变化，万变不离其宗，我们都可以通过以上的判读方法进行判读。
在掌握了以上的知识之后，我们就可以利用这样的规律来解题了，相信可以对解题有很大的帮助。
比如下题，让通过这幅图找出太阳此时的直射经纬度，也即是太阳直射点此时的位置。
这是一个矩形投影图的变形，让我们用我们刚才所学的知识去判断：首先我们来判断南北半球，纬度向北越来越大，说明这是北半球，第二步找切点，很明显北半球北纬70°的地方就是晨昏线与纬线的切点，其内部是极夜，我们可以判断此时为北半球的冬半年，我们可以知道太阳此时直射南半球，只要根据太阳直射点位置计算的规律第二条B（见前面计算公式部分），我们可以算出为90°-70°=20°，即太阳直射20°S，而通过自西向东经线度数在增加，我们可以得出此处为东经，所以东经60°为昼半球的中央经线，也即是地方时为12时的经线，因此我们可以得出此时太阳直射的经度为东经60°，所以此时太阳直射点的度数为（20°S，60°E）再如下题：给了一个光照图，问北京此时的地方时是多少。
同学们应该注意，此图即是一个俯视图的1/4图，看图多了，即可以把其余的部分给还原出来。
当然，不能还原，用我们所学的知识也可以得出结论。
还是利用我们刚才所学，第一步找半球，通过地球是逆时针转动，我们可以得出此处为北半球的光照图。
第二步还是找切点，我们发现切点正好在北极圈上，北半球极圈内出现极夜，我们可以判断出来是冬至日，即12月22日。
再从自西向东逆时针经线度数在减小，我们知道此为西经60°，而与之相对应的就是我们北京的经线读书即东经120°（上面的结论，相对的经线度数相差正好180°），西经60°为切点，切点以内为极夜，则西经60°为昼半球的中央经线，也即是地方时12时，则此时北京的地方时应该为夜半球的中央经线，为0时，或者24时。
因此此时北京时间为12月22日0时。
刚开始同学们可能会觉得此类题目较难，但是希望同学们按照老师所交的方法，课后多多练习，做题多了，方法找到了，你就发现其实题目并没有想象的那么难。
下面给同学们留一到题，10年上海的一道高考题，同学们用我们刚才所交的自己做一下吧，相信同学们一定能够又快又准的做好。
（10年上海高考题）44．按东、西半球部分，图上阴影部分主要位于___半球，此时甲地地方时是____点。
45．按南、北半球划分，此时太阳直射点位于半球，太阳直射点的经度是。
46．该日乙地的白昼时间长约小时。
答案：西 6 北东经60° 11解析：东西半球的分界线为20°W，和160°E，图中自西向东度数在减少，所以可以判断此处为西经。
在20°W以西，所以此处为西半球。
甲为晨线与赤道的交点，即地方时为6点。
而且通过图可以计算出来甲的经度为30°W。
越往北白昼时间越长，可以预料到此时为北半球的夏半年，此时太阳直射北半球。
30°W为晨线与赤道的交点，则向东90°即为昼半球中央经线，即为60°E为太阳直射的经度。
甲的地方时为6点，所以乙在甲东边，根据时间计算公式，乙此时为6点30分，根据昼长＝日落时间－日出时间＝（日落时间－12）×2 ＝（12－日出时间）×2。
