钳工理论知识

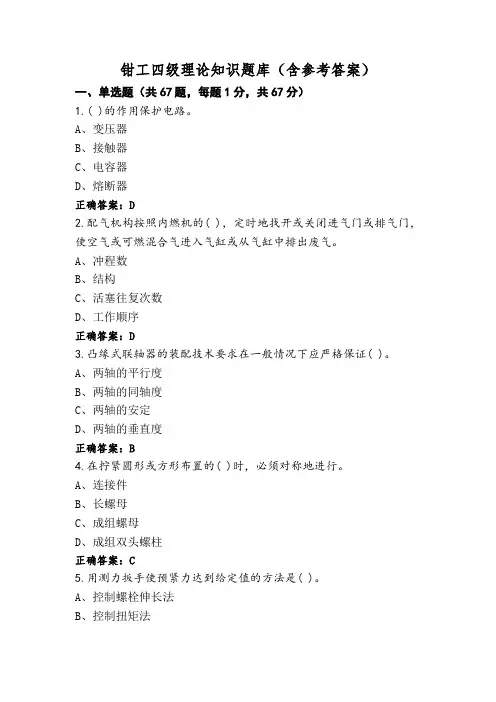

钳工四级理论知识题库（含参考答案）一、单选题（共67题，每题1分，共67分）1.( )的作用保护电路。

A、变压器B、接触器C、电容器D、熔断器正确答案：D2.配气机构按照内燃机的( )，定时地找开或关闭进气门或排气门，使空气或可燃混合气进入气缸或从气缸中排出废气。

A、冲程数B、结构C、活塞往复次数D、工作顺序正确答案：D3.凸缘式联轴器的装配技术要求在一般情况下应严格保证( )。

A、两轴的平行度B、两轴的同轴度C、两轴的安定D、两轴的垂直度正确答案：B4.在拧紧圆形或方形布置的( )时，必须对称地进行。

A、连接件B、长螺母C、成组螺母D、成组双头螺柱正确答案：C5.用测力扳手使预紧力达到给定值的方法是( )。

A、控制螺栓伸长法B、控制扭矩法C、控制螺母扭角法D、控制工件变形法正确答案：B6.用半孔钻钻半圆孔时宜用( )。

A、低速自动进给B、低速手进给C、高速自动进给D、高速手进给正确答案：B7.单列圆锥滚子轴承在装配使用过程中，可通过调整内外套圈的轴向位置来获得合适的( )。

A、径向位移B、径向游隙C、轴向移动D、轴向游隙正确答案：D8.蜗杆与蜗轮的( )相互间有垂直关系。

A、重心线B、轴心线C、连接线D、中心线正确答案：B9.分度头的手柄转一周，装夹在主轴上的工件转( )。

A、40周B、20周C、1/40周D、1周正确答案：C10.一次安装在方箱上的工件，通过方箱翻转，可在工件上划出( )互相垂直方向上的尺寸线。

A、三个C、两个D、四个正确答案：A11.要使楔块夹紧机构具有自锁作用，楔块斜面升角( )摩擦角。

A、等于B、大于C、小于D、大于或小于正确答案：C12.为保证机床操作者的安全，机床照明灯的电压应选( )。

A、110VB、36V以下C、220VD、380V正确答案：B13.在计算圆孤部分中性层长度的公式A＝π(r＋X0t)α/180中，X0指的是材料的( )。

A、内弯曲半径B、中间层系数C、中性层位置系数D、弯曲直径正确答案：C14.圆锥式摩擦离合器在装配时必须用( )方法检查两圆锥面接触情况。

钳工四级理论知识试题（含参考答案）一、单选题（共67题，每题1分，共67分）1.装配精度检验包括工作精度检验和( )检验。

A、功率B、密封性C、几何精度D、灵活性正确答案：C2.( )的制造精度要求较高。

A、摩擦轮B、齿轮C、链轮D、带轮正确答案：B3.编制( )的方法首先是对产品进行分析。

A、工艺卡片B、工序卡片C、工艺规程D、工艺过程正确答案：C4.装配工艺( )的内容包括装配技术要求及检验方法。

A、规程B、方法C、过程D、原则正确答案：A5.车床主轴及其轴承间的间隙过大或松动，加工时使被加工零件发生振动而产生( )误差。

A、平行度B、垂直度C、直线度D、圆度正确答案：D6.一般情况下钻精度要求不高的孔加切削液的主要目的在于( )。

A、润滑B、减小切削抗力C、便于清屑D、冷却正确答案：D7.将燃油雾化成较细的颗粒，并把它们分布到燃烧室中的装置叫( )。

A、滤清器B、调速器C、喷油泵D、喷油器正确答案：D8.( )联轴器装配时，首先应在轴上装平键。

A、十字沟槽式B、凸缘式C、万向节D、滑块式正确答案：B9.利用分度头可在工件上划出圆的( )。

A、等分线B、不等分线C、等分线或不等分线D、以上叙述都不正确正确答案：C10.检验平扳只能检查工件的( )。

A、平面度和垂直度B、平面度和贴合程度C、平面度和尺寸D、尺寸和直线度正确答案：B11.百分表每次使用完毕后要将测量杆擦净，放入盒内保管，应( )。

A、拿测量杆，以免变形B、让测量杆处于自由状态C、上机油D、涂上油脂正确答案：B12.制定装配工艺规程原则是( )。

A、合理安排劳动力B、保证产品装配质量C、确定装配顺序D、成批生产正确答案：B13.四缸柴油机，各缸作功的间隔角度为( )。

A、120°B、180°C、30°D、45°正确答案：B14.轴、轴上零件及两端( )，支座的组合称轴组。

A、支承孔B、轴颈C、轴孔D、轴承正确答案：D15.离合器是一种使主、从动轴接合或分开的传动装置，分牙嵌式和( )两种。

钳工四级理论知识试题（含答案）一、单选题（共70题，每题1分，共70分）1、精刮时，刮刀的顶端角度应磨成( )。

A、75°B、97.5°C、95°D、92.5°正确答案：B2、刀具材料的硬度越高，耐磨性( )。

A、越差B、不变C、消失D、越好正确答案：D3、校对内径千分尺的零位，应( )。

A、使用25mm标准样棒B、一般不用校对C、使两个测量面合拢D、使用外径千分尺正确答案：D4、普通圆柱( )传动的精度等级有12个。

A、齿轮B、零件C、体D、蜗杆正确答案：D5、千分尺固定套筒上的刻线间距为( )mm。

A、0.01B、0.5C、1D、0.001正确答案：B6、过盈装配的压入配合时，压入过程必须连续压入速度以( )为宜。

A、0.1米/SB、2～4毫米/sC、15～20毫米/sD、0.5米/s正确答案：B7、磨削加工工件的旋转是( )运动。

A、主B、工作C、进给D、磨削正确答案：C8、千分尺的制造精度主要是由它的( )来决定的。

A、刻线精度B、微分筒精度C、固定套筒精度D、测微螺杆精度正确答案：D9、两带轮在机械上的位置不准确，引起带张紧程度不同，用( )方法检查。

A、肉眼观察B、直尺或拉绳C、百分表D、量角器正确答案：B10、标注形位公差代号时，形位公差项目符号应填写在形位公差框格左起( )。

A、第一格B、第三格C、第二格D、任意正确答案：A11、( )是内燃机各机构各系统工作和装配的基础，承受各种载荷。

A、配合机构B、供给系统C、关火系统D、机体组件正确答案：D12、刮削机床导轨时，以( )为刮削基准。

A、尾座用导轨B、溜板用导轨C、压板用导轨D、溜板模向燕尾导轨正确答案：B13、对于轴承合金产生局部剥落或裂纹时可用( )方法修理。

A、刮削B、焊补C、研磨D、电镀正确答案：B14、离合器是一种使主从动轴接合或分开的( )。

A、传动装置B、联接装置C、安全装置D、定位装置正确答案：A15、对离合器的要求是分合灵敏，工作平稳和( )。

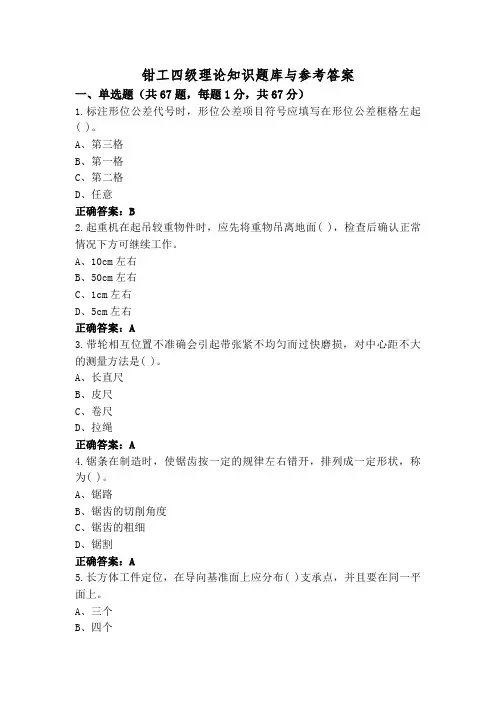

钳工四级理论知识题库与参考答案一、单选题（共67题，每题1分，共67分）1.标注形位公差代号时，形位公差项目符号应填写在形位公差框格左起( )。

A、第三格B、第一格C、第二格D、任意正确答案：B2.起重机在起吊较重物件时，应先将重物吊离地面( )，检查后确认正常情况下方可继续工作。

A、10cm左右B、50cm左右C、1cm左右D、5cm左右正确答案：A3.带轮相互位置不准确会引起带张紧不均匀而过快磨损，对中心距不大的测量方法是( )。

A、长直尺B、皮尺C、卷尺D、拉绳正确答案：A4.锯条在制造时，使锯齿按一定的规律左右错开，排列成一定形状，称为( )。

A、锯路B、锯齿的切削角度C、锯齿的粗细D、锯割正确答案：A5.长方体工件定位，在导向基准面上应分布( )支承点，并且要在同一平面上。

A、三个B、四个D、两个正确答案：D6.零件在交变载荷作用下使用，使表面产生微小裂纹以致剥落称为( )磨损。

A、高温B、疲劳C、腐蚀D、氧化正确答案：B7.液压系统不可避免的存在泄漏现象，故其( )不能保持严格准确。

A、油液压力B、传动比C、执行元件的动作D、流速正确答案：B8.问要在一圆盘面上划出( )，每划一条线后分度头上的手柄应摇6·2/3周，再划第二条线。

A、三边形B、六边形C、四边形D、五边形正确答案：B9.圆锥面的过盈连接要求配合的接触面积达到( )以上，才能保证配合的稳固性。

A、75%B、80%C、85%D、90%正确答案：A10.被腐蚀的金属表面当受到机械磨损作用时，将( )磨损。

A、减少B、加剧C、产生正确答案：B11.当磨损限度相同时，刀具寿命愈短，表示刀具磨损发生( )。

A、愈快B、很快C、不变D、愈慢正确答案：A12.用划针划线时，针尖要紧靠( )的边沿。

A、工件B、平板C、角尺D、导向工具正确答案：D13.弯管时最小的弯曲半径，必须大于管子直径的( )倍。

A、5B、2C、4D、3正确答案：C14.能保持传动比恒定不变的是( )。

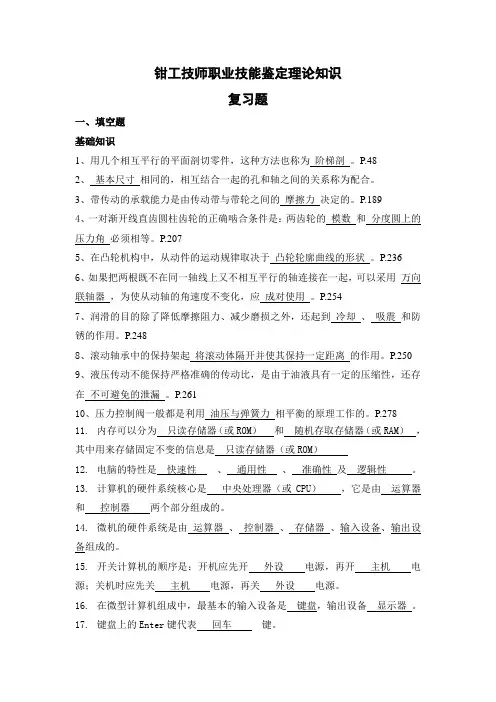

钳工技师职业技能鉴定理论知识复习题一、填空题基础知识1、用几个相互平行的平面剖切零件，这种方法也称为阶梯剖。

P.482、基本尺寸相同的，相互结合一起的孔和轴之间的关系称为配合。

3、带传动的承载能力是由传动带与带轮之间的摩擦力决定的。

P.1894、一对渐开线直齿圆柱齿轮的正确啮合条件是：两齿轮的模数和分度圆上的压力角必须相等。

P.2075、在凸轮机构中，从动件的运动规律取决于凸轮轮廓曲线的形状。

P.2366、如果把两根既不在同一轴线上又不相互平行的轴连接在一起，可以采用万向联轴器，为使从动轴的角速度不变化，应成对使用。

P.2547、润滑的目的除了降低摩擦阻力、减少磨损之外，还起到冷却、吸震和防锈的作用。

P.2488、滚动轴承中的保持架起将滚动体隔开并使其保持一定距离的作用。

P.2509、液压传动不能保持严格准确的传动比，是由于油液具有一定的压缩性，还存在不可避免的泄漏。

P.26110、压力控制阀一般都是利用油压与弹簧力相平衡的原理工作的。

P.27811.内存可以分为只读存储器（或ROM）和随机存取存储器（或RAM），其中用来存储固定不变的信息是只读存储器（或ROM）12.电脑的特性是快速性、通用性、准确性及逻辑性。

13.计算机的硬件系统核心是中央处理器（或CPU），它是由运算器和控制器两个部分组成的。

14.微机的硬件系统是由运算器、控制器、存储器、输入设备、输出设备组成的。

15.开关计算机的顺序是：开机应先开外设电源，再开主机电源；关机时应先关主机电源，再关外设电源。

16.在微型计算机组成中，最基本的输入设备是键盘，输出设备显示器。

17.键盘上的Enter键代表回车键。

18.传染性是计算机病毒最基本的特征，也是计算机病毒与正常程序的本质区别19.机器语言是计算机唯一能识别并直接执行的语言。

20.1GB= 1024 MB = 1024*1024 KB= 1024*1024*1024 B。

21、所有流入节点的电流之和一定等于所有流出节点的电流之和。

中级（四级）钳工理论知识考试题及参考答案一、单选题（共70题，每题1分，共70分）1、剩余电流动作保护器误动作的原因错误的是（）A、三相电源未同方向全部穿过B、有未被保护的线路接入C、线路中有人接触电源D、零线有接地现象正确答案：D2、（）是指以当事人的意志为转移，能够引起一定的劳动法律后果的客观现象A、劳动法律行为B、劳动法律体系C、劳动法律渊源D、劳动法律事件正确答案：D3、固定式的锯架只能安装( )种长度的锯条。

A、3B、4C、2D、1正确答案：D4、中速齿轮传动，其圆周速度为（）m/s。

A、3~7B、2~8C、3~15D、2~5正确答案：C5、串联电路中, 电压的分配与电阻成( )A、反比B、2:1C、正比D、1:1正确答案：C6、在砂轮与法兰盘之间应加装软垫，其厚度为( ）mm。

A、0.5～1B、1~2C、1～1.5D、1～3正确答案：B7、汽车、机床为什么类型的产品A、服务B、软件C、硬件D、流程性材料正确答案：C8、细齿锯条适用材料为( ）。

A、铝B、较厚的型钢C、纯铜D、薄壁管子正确答案：D9、交叉锉法是锉刀在与工件中心线成( ）角两个方向上交叉进行锉削。

A、A. 25°~45°B、45°~50°C、50°~55°D、55° ~60°正确答案：B10、对现场物品进行整理分类，明确区分要用的和不用的，并把不用的清除现场的活动是A、清洁B、整理C、清扫D、整顿正确答案：B11、影响切削变形的主要因素错误的是（）A、后角B、切削速度C、加工材料D、进给量正确答案：A12、机床照明灯应选（）Ｖ电压A、6B、220C、24D、110正确答案：C13、形状复杂，精度较高的刀具应选用的材料是()。

A、工具钢B、碳素钢C、高速钢D、硬质合金正确答案：C14、双出杠液压缸，采用活塞杠固定安装，工作台的移动范围为缸筒有效行程的( )。

钳工四级理论知识试题库+参考答案一、单选题（共67题，每题1分，共67分）1.按规定的技术要求，将若干零件结合成部件或若干个零件和部件结合成机器的过程称为( )。

A、装配工序B、装配工艺过程C、装配D、装配工艺规程正确答案：C2.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细是( )粗细的1/3。

A、粗实线B、虚线C、点划线D、细实线正确答案：A3.平面锉削分为顺向锉、交叉锉、还有( )。

A、拉锉法B、推锉法C、立锉法D、平锉法正确答案：B4.量具在使用过程中，与工件( )放在一起。

A、不能B、能C、有时不能D、有时能正确答案：A5.( )装配有双头螺栓的装配和螺母螺钉装配。

A、螺纹B、机器C、总D、部件正确答案：A6.带传动机构使用( )时间后，三角带陷入槽底，这是带轮槽磨损损坏形式造成的。

A、一段B、二年C、一年D、五年正确答案：A7.车床( )的纵向进给和横向进给运动是螺旋传动。

A、立轴B、丝杠C、光杠D、旋转正确答案：B8.汽油机工作时，曲轴每转( )周，各缸均点火一次。

A、2B、4C、8D、1正确答案：A9.畸形工件划线时，要求工件重心或工件与夹具的组合重心应落在支承面内，否则必须加上相应的( )。

A、支承板B、辅助支承C、支承钉D、V形块正确答案：B10.研磨圆柱孔用的研磨棒，其长度为工件长度的( )倍。

A、1～2B、1.5～2C、2～3D、3～4正确答案：B11.零件的清理、清洗是( )的工作要点。

A、装配工艺过程B、装配前准备工作C、部件装配工作D、装配工作正确答案：D12.锉刀共分三种：有普通锉、特种锉、还有( )。

A、刀口锉B、整形锉C、椭圆锉D、菱形锉正确答案：B13.滑动轴承能够承受较大的( )。

A、冲击载荷B、弯曲变形C、扭转力矩D、拉伸力正确答案：A14.装配工艺规程的内容包括( )。

A、厂房利用率B、所需设备工具时间额定C、耗电量D、设备利用率正确答案：B15.( )是一种自动的电磁式开关。

钳工工种理论知识试题及答案钳工是一种传统的机械制造工种，它涉及到金属或其他硬质材料的加工、装配和维修。

钳工工种理论知识是钳工专业技能的基础，对于钳工技术人员来说，掌握这些理论知识对于提高工作效率和质量至关重要。

以下是一份钳工工种理论知识的试题及答案，供学习和参考。

一、选择题1. 钳工的主要工作内容不包括以下哪项？- A. 材料的切割- B. 零件的研磨- C. 零件的铸造- D. 机械的装配答案：C2. 在钳工加工中，常用的手工工具不包括以下哪项？- A. 锉刀- B. 手锯- C. 车床- D. 螺丝刀答案：C3. 下列哪项不是钳工工作台上常用的夹具？- A. 台钳- B. 虎钳- C. 分度头- D. 铣刀答案：D二、判断题1. 钳工在进行金属加工时，不需要考虑金属的热处理状态。

（对/错）答案：错2. 钳工在装配机械设备时，可以忽略零件的公差配合。

（对/错）答案：错3. 钳工使用台钻进行钻孔时，不需要考虑钻头的转速和进给速度。

（对/错）答案：错三、简答题1. 简述钳工在机械制造中的作用。

钳工在机械制造中扮演着极其重要的角色。

他们负责对金属或其他硬质材料进行精密加工，包括切割、锉削、研磨、钻孔等。

此外，钳工还负责机械设备的装配、调试和维修工作，确保机械设备的精确运行和长期稳定。

钳工的手工技艺和对细节的关注对于保证产品质量至关重要。

2. 描述钳工在进行金属钻孔时应注意的事项。

在进行金属钻孔时，钳工应注意以下事项：- 选择合适的钻头和转速，以适应不同材质和厚度的金属材料。

- 确保工件夹紧稳固，防止在钻孔过程中移动或振动。

- 使用适当的冷却液，以降低钻头和工件的温度，防止过热。

- 控制进给速度，避免过快或过慢，以确保孔的质量和钻头的寿命。

- 经常检查钻孔的深度和精度，确保符合加工要求。

四、计算题1. 一块长100mm、宽80mm、高20mm的铝块，需要加工成一个长90mm、宽70mm、高15mm的长方体工件，计算需要去除的铝块材料体积。

钳工四级理论知识试题含参考答案一、单选题（共67题，每题1分，共67分）1.电线穿过门窗及其它( )应加套磁管。

A、铝质品B、可燃材料C、塑料管D、木材正确答案：B2.立钻电动机( )保养，要按需要拆洗电机，更换1号钙基润滑脂。

A、二级B、三级C、一级D、四级正确答案：A3.装配精度检验包括( )检验和几何精度检验。

A、灵活性B、功率C、密封性D、工作精度正确答案：D4.錾削铜、铝等软材料时，楔角取( )。

A、30°～50°B、70°～90°C、60°～70°D、50°～60°正确答案：A5.当滚动轴承代号最右两位数字为"01”它表示内径为( )。

A、10mmB、17mmC、12mmD、15mm正确答案：A6.当带轮孔加大，必须镶套，套与轴为键连接，套与带轮常用( )方法固定。

A、螺纹B、过盈C、键D、加骑缝螺钉正确答案：D7.拆卸精度较高的零件，采用( )。

A、破坏法B、温差法C、击拆法D、拉拔法正确答案：D8.锯割软材料或厚材料选用( )锯条。

A、粗齿B、细齿C、软齿D、硬齿正确答案：A9.三角形螺纹主要用于( )。

A、传递运动B、承受单向压力C、圆管的联接D、联接件正确答案：D10.两带轮的中心平面应重合，一般倾斜角要求不超过( )。

A、1°B、2°C、5°D、4°正确答案：A11.拆卸时的基本原则，拆卸顺序与装配顺序( )。

A、基本相反B、相同C、相反D、也相同也不同正确答案：C12.一般液压设备夏季液压油可选用( )。

A、32号机械油B、22号机械油C、22号汽轮机油D、40号汽轮机油正确答案：A13.齿轮传动中，为增加接触面积，改善啮合质量，在保留原齿轮传动副的情况下，采取( )措施。

A、刮削B、加载跑合C、挫削D、研磨正确答案：B14.立式钻床的主要部件包括( )、进给变速箱、主轴和进给手柄。

钳工四级理论知识复习题含答案一、单选题（共67题，每题1分，共67分）1.工具摆放要( )。

A、整齐B、堆放C、混放D、小压大正确答案：A2.滚动轴承当工作温度低于密封用脂的滴点，速度较高时，应采用( )密封。

A、间隙B、迷宫式C、毡圈式D、皮碗式正确答案：B3.看装配图的第一步是先看( )。

A、表达方法B、标题栏C、技术要求D、尺寸标注正确答案：B4.规定预紧力的螺纹连接，常用控制扭矩法、控制扭角法和( )来保证准确的预紧力。

A、控制螺栓变形法B、控制螺母变形法C、控制工件变形法D、控制螺栓伸长法正确答案：D5.带轮装到轴上后，用( )量具检查其端面跳动量。

A、万能角度尺B、百分表C、直尺D、游标卡尺正确答案：B6.起套结束进入正常套丝时( )。

A、要加大压力B、适当加压C、不要加压D、可随意加压正确答案：C7.要在一圆盘面上划出六边形，应选用的分度公式为( )。

A、40/ZB、20/ZC、30/ZD、50/Z正确答案：A8.用涂色法检查离合器两圆锥面的接触情况时，色斑分布情况( )。

A、靠近锥顶B、在整个圆锥表面上C、靠近锥底D、靠近中部正确答案：B9.钳工车间设备较少，工件摆放时要( )。

A、混放B、放在工件架上C、整齐D、随便正确答案：B10.修整砂轮一般用( )。

A、高速钢B、硬质合金刀C、油石D、金刚石正确答案：D11.砂轮机要安装在( )。

A、场地边沿B、场地中央C、靠钳台D、场地进出口正确答案：A12.剖分式滑动轴承常用定位销和轴瓦上的( )来止动。

A、螺孔B、凸台C、沟槽D、销、孔正确答案：B13.錾削用的手锤锤头是碳素工具钢制成，并淬硬处理，其规格用( )表示。

A、高度B、重量C、体积D、长度正确答案：B14.凸缘式联轴器的装配技术要求在一般情况下应严格保证( )。

A、两轴的平行度B、两轴的同轴度C、两轴的垂直度D、两轴的安定正确答案：B15.点火提前呈过大状态时，气体膨胀压力将( )活塞向上运动，使汽油机有效功率减小。

钳工四级理论知识习题库+参考答案一、单选题（共67题，每题1分，共67分）1.依靠传动带与带轮之间的摩擦力实现的传动叫( )。

A、摩擦轮传动B、带传动C、链传动D、摩擦传动正确答案：B2.刮削后的工件表面，形成了比较均匀的微浅凹坑，创造了良好的存油条件，改善了相对运动件之间的( )情况。

A、机械B、磨擦C、运动D、润滑正确答案：D3.把直流电能转换成( )，并输出机械转矩电动机叫直流电动机。

A、机械能B、热能C、机械运动D、动能正确答案：A4.张紧力的调整方法是靠改变两带轮的中心距或用( )。

A、中点产生1.6mm的挠度B、张紧轮张紧C、张紧结构D、小带轮张紧正确答案：B5.剖分式滑动轴承通常在中分处有( )，当内孔磨损时，以便调整、修配。

A、调整手柄B、调整间隙C、调整垫片D、调整螺钉正确答案：C6.通过改变轴承盖与壳体端面间垫片厚度Δ来调整轴承的轴向游隙S的方法叫( )法。

A、调整螺钉B、调整垫片C、调整游隙D、螺钉调整正确答案：B7.整体式向心滑动轴承是用( )装配的。

A、压入法B、冷配法C、爆炸法D、热胀法正确答案：A8.螺纹装配有双头螺栓的装配和( )的装配。

A、螺钉B、螺母和螺钉C、螺母D、特殊螺纹正确答案：B9.( )的作用保护电路。

A、变压器B、电容器C、熔断器D、接触器正确答案：C10.人工呼吸法适用于( )的触电者。

A、无心跳有呼吸B、大脑未死C、无心跳无呼吸D、有心跳无呼吸正确答案：D11.装配滑动轴承时要根据轴套与座孔配合( )的大小，确定适宜的压入方法。

A、公差带B、公差C、过盈量D、间隙量正确答案：C12.工具摆放要( )。

A、堆放B、小压大C、整齐D、混放正确答案：C13.车床主轴及其轴承间的间隙过大或松动，加工时使被加工零件发生振动而产生( )误差。

A、垂直度B、直线度C、圆度D、平行度正确答案：C14.过盈连接的配合面多为圆柱面，也有圆锥面或( )。

A、正方形B、矩形C、正方体形D、其他形式正确答案：D15.检查曲面刮削质量，其校准工具一般是与被检曲面配合的( )。

一、选择题：1、因为在生产中经常是在设计过程中，画出装配图后，根据装配图来设计零件，所以一张完整的装配图应具有以下内容：①组图形：用来表达各件间的相互位置连接方式，配合性质以及运动传递顺序等方面的装配关系，机械（部件）的结构特点，工作原理以及主要零件的结构形状。

②必要的尺寸：不是机器（或部件）的性能，规格以及装配、检验、安装时所需的一些尺寸。

③技术要求：用文字或符号说明机器（或部件）的性能装配，调整的要求，试验或使用方面的有关条件等。

④零、部件序号和明细栏，标题栏根据生产组织和管理工作的需要，按相关的国家标准将零、部件进行编号，并填写明细栏。

⑤标题栏：标注着零件或机器（部件）的名称和画图比例。

2、看装配图应先看标题栏，再看明细栏，从中理解组成该部件的零件数量，并按序号依次查明各零件和所在位置，从而大致估计出其部件的大小及复杂程度；再去分析视图；分析工作原理及传动关系；分析零件；归纳总结，全面认识。

3、注形位公差代号时，在形位公差框格左起第二格填写形位公差数值及有关符号。

4、在标注形位公差代号时，在形位公差框格左起第二格填写形位公差数值及有关符号。

5、表面粗糙度国家标准采用中线制评定表面粗糙度，参数一般从三项中选取：Ra—轮廓算术平均偏差Rz—微观不平度十点高度6、Ry—轮廓最大高度7、零件图中的技术要求：用规定的符号、数字或文字来注明零件在制造检验等过程中应达到一些技术指标，例：表面粗糙度、尺寸公差、形状、位置公差、材料热处理要求等，一般用文字说明注写在标题栏上方图纸空白处。

（国家标准）。

8、根据国家标准，在零件图上标准公差带的三种形式：①在孔、轴的基本尺寸后面，注出基本偏差和公差等级。

②在孔、轴基本尺寸后面注出偏差，上偏差注右上方，下偏差与基本尺寸同一底线。

③在孔、轴基本尺寸后面同时注出公差、偏差则在偏差数值加括号。

9、（10）按照国家标准局部剖视图是用波浪线作为剖与未剖部分的分界线。

11、一般情况下。
