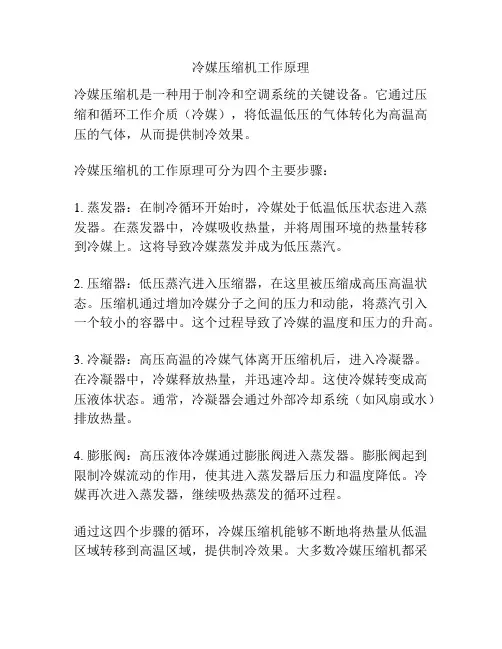

冷媒压缩机工作原理
冷媒压缩机是一种用于制冷和空调系统的关键设备。
它通过压缩和循环工作介质(冷媒),将低温低压的气体转化为高温高压的气体,从而提供制冷效果。
冷媒压缩机的工作原理可分为四个主要步骤:
1. 蒸发器:在制冷循环开始时,冷媒处于低温低压状态进入蒸发器。
在蒸发器中,冷媒吸收热量,并将周围环境的热量转移到冷媒上。
这将导致冷媒蒸发并成为低压蒸汽。
2. 压缩器:低压蒸汽进入压缩器,在这里被压缩成高压高温状态。
压缩机通过增加冷媒分子之间的压力和动能,将蒸汽引入一个较小的容器中。
这个过程导致了冷媒的温度和压力的升高。
3. 冷凝器:高压高温的冷媒气体离开压缩机后,进入冷凝器。
在冷凝器中,冷媒释放热量,并迅速冷却。
这使冷媒转变成高压液体状态。
通常,冷凝器会通过外部冷却系统(如风扇或水)排放热量。
4. 膨胀阀:高压液体冷媒通过膨胀阀进入蒸发器。
膨胀阀起到限制冷媒流动的作用,使其进入蒸发器后压力和温度降低。
冷媒再次进入蒸发器,继续吸热蒸发的循环过程。
通过这四个步骤的循环,冷媒压缩机能够不断地将热量从低温区域转移到高温区域,提供制冷效果。
大多数冷媒压缩机都采
用机械或电动驱动,以确保连续的工作循环。
这种工作原理使得冷媒压缩机成为现代制冷和空调系统中不可或缺的关键组件。

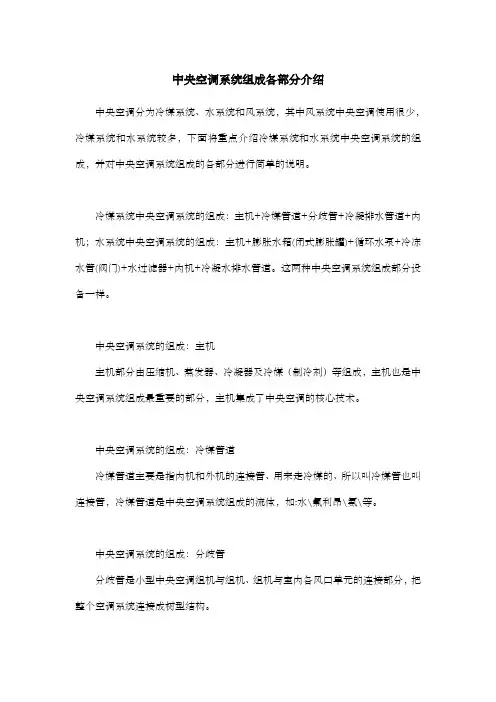

中央空调系统组成各部分介绍中央空调分为冷媒系统、水系统和风系统,其中风系统中央空调使用很少,冷媒系统和水系统较多,下面将重点介绍冷媒系统和水系统中央空调系统的组成,并对中央空调系统组成的各部分进行简单的说明。
冷媒系统中央空调系统的组成:主机+冷媒管道+分歧管+冷凝排水管道+内机;水系统中央空调系统的组成:主机+膨胀水箱(闭式膨胀罐)+循环水泵+冷冻水管(阀门)+水过滤器+内机+冷凝水排水管道。
这两种中央空调系统组成部分设备一样。
中央空调系统的组成:主机主机部分由压缩机、蒸发器、冷凝器及冷媒(制冷剂)等组成,主机也是中央空调系统组成最重要的部分,主机集成了中央空调的核心技术。
中央空调系统的组成:冷媒管道冷媒管道主要是指内机和外机的连接管、用来走冷媒的、所以叫冷媒管也叫连接管,冷媒管道是中央空调系统组成的流体,如:水\氟利昂\氨\等。
中央空调系统的组成:分歧管分歧管是小型中央空调组机与组机、组机与室内各风口单元的连接部分,把整个空调系统连接成树型结构。
中央空调系统的组成:内机内机也是中央空调系统组成重要部分,属于中央空调系统的尾部设备,一般一套中央空调系统由多台内机组成,内机分为风管机、天井机、壁挂机、落地机。
中央空调系统的组成:膨胀水箱膨胀水箱是中央空调水路系统中的重要部件,它的作用是收容和补偿系统中水的胀缩量。
,一般都将膨胀水箱设在系统的最高点,通常都接在循环水泵(中央空调冷冻水循环水泵)吸水口附近的回水干管上。
中央空调系统的组成:循环水泵循环水主要是向汽轮机凝汽器供给冷却水,用以冷却凝气轮机排汽,循环水泵还要向冷油器,冷风器,锅炉冲灰水等提供水源。
每台泵对应有两台旋转滤网和一个外围水闸对泵吸入口处的水源进行垃圾清理。
中央空调系统的组成:水过滤器水过滤器由简体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。
过滤机工作时,待过滤的水由水口时入,流经滤网,通过出口进入用户所须的管道进行工艺循环,水中的颗粒杂技被截留在滤网内部。

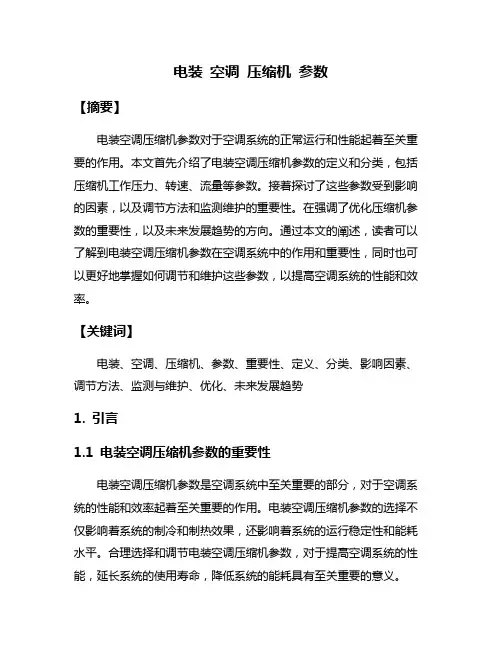

电装空调压缩机参数【摘要】电装空调压缩机参数对于空调系统的正常运行和性能起着至关重要的作用。
本文首先介绍了电装空调压缩机参数的定义和分类,包括压缩机工作压力、转速、流量等参数。
接着探讨了这些参数受到影响的因素,以及调节方法和监测维护的重要性。
在强调了优化压缩机参数的重要性,以及未来发展趋势的方向。
通过本文的阐述,读者可以了解到电装空调压缩机参数在空调系统中的作用和重要性,同时也可以更好地掌握如何调节和维护这些参数,以提高空调系统的性能和效率。
【关键词】电装、空调、压缩机、参数、重要性、定义、分类、影响因素、调节方法、监测与维护、优化、未来发展趋势1. 引言1.1 电装空调压缩机参数的重要性电装空调压缩机参数是空调系统中至关重要的部分,对于空调系统的性能和效率起着至关重要的作用。
电装空调压缩机参数的选择不仅影响着系统的制冷和制热效果,还影响着系统的运行稳定性和能耗水平。
合理选择和调节电装空调压缩机参数,对于提高空调系统的性能,延长系统的使用寿命,降低系统的能耗具有至关重要的意义。
电装空调压缩机参数的重要性不言而喻。
只有深入了解电装空调压缩机参数的影响因素,合理选择和调节电装空调压缩机参数,才能够实现空调系统的优化运行,为用户提供舒适的室内环境,同时也为节能减排做出贡献。
2. 正文2.1 电装空调压缩机参数的定义电装空调压缩机参数的定义是指在空调系统中,压缩机各项参数的具体数值和特性。
这些参数包括不同压缩机型号的额定功率、排气量、排气压力、输入功率、转速等。
这些参数是电装空调压缩机正常运行所必须的基本条件,也是保证空调系统稳定运行和高效能的关键因素。
额定功率是指压缩机在特定条件下所能输出的最大功率,通常用单位为千瓦(kW)或马力(hp)来表示。
排气量是指压缩机在单位时间内排出的气体体积,通常用单位为立方米/分钟(m³/min)或立方英尺/分钟(ft³/min)。
排气压力是指压缩机压缩气体所产生的最高压力值,通常用单位为帕斯卡(Pa)或千帕(kPa)来表示。

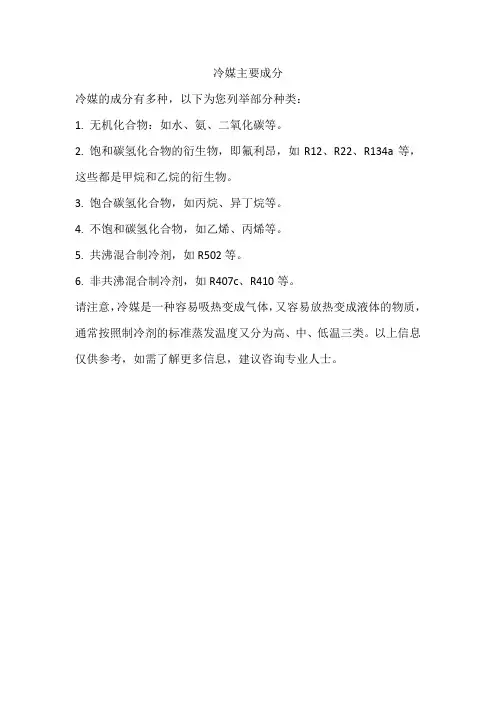

冷媒主要成分
冷媒的成分有多种,以下为您列举部分种类:
1. 无机化合物:如水、氨、二氧化碳等。
2. 饱和碳氢化合物的衍生物,即氟利昂,如R12、R22、R134a等,这些都是甲烷和乙烷的衍生物。
3. 饱合碳氢化合物,如丙烷、异丁烷等。
4. 不饱和碳氢化合物,如乙烯、丙烯等。
5. 共沸混合制冷剂,如R502等。
6. 非共沸混合制冷剂,如R407c、R410等。
请注意,冷媒是一种容易吸热变成气体,又容易放热变成液体的物质,通常按照制冷剂的标准蒸发温度又分为高、中、低温三类。
以上信息仅供参考,如需了解更多信息,建议咨询专业人士。

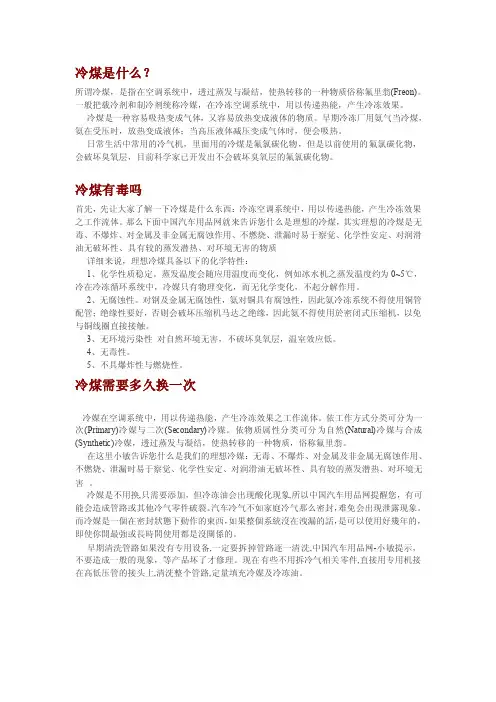

冷煤是什么?所谓冷煤,是指在空调系统中,透过蒸发与凝结,使热转移的一种物质俗称氟里翁(Freon)。
一般把载冷剂和制冷剂统称冷媒,在冷冻空调系统中,用以传递热能,产生冷冻效果。
冷煤是一种容易吸热变成气体,又容易放热变成液体的物质。
早期冷冻厂用氨气当冷煤,氨在受压时,放热变成液体;当高压液体减压变成气体时,便会吸热。
日常生活中常用的冷气机,里面用的冷煤是氟氯碳化物,但是以前使用的氟氯碳化物,会破坏臭氧层,目前科学家已开发出不会破坏臭氧层的氟氯碳化物。
冷煤有毒吗首先,先让大家了解一下冷煤是什么东西:冷冻空调系统中,用以传递热能,产生冷冻效果之工作流体。
那么下面中国汽车用品网就来告诉您什么是理想的冷煤,其实理想的冷煤是无毒、不爆炸、对金属及非金属无腐蚀作用、不燃烧、泄漏时易于察觉、化学性安定、对润滑油无破坏性、具有较的蒸发潜热、对环境无害的物质详细来说,理想冷煤具备以下的化学特性:1、化学性质稳定。
蒸发温度会随应用温度而变化,例如冰水机之蒸发温度约为0~5℃,冷在冷冻循环系统中,冷媒只有物理变化,而无化学变化,不起分解作用。
2、无腐蚀性。
对钢及金属无腐蚀性,氨对铜具有腐蚀性,因此氨冷冻系统不得使用铜管配管;绝缘性要好,否则会破坏压缩机马达之绝缘,因此氨不得使用於密闭式压缩机,以免与铜线圈直接接触。
3、无环境污染性对自然环境无害,不破坏臭氧层,温室效应低。
4、无毒性。
5、不具爆炸性与燃烧性。
冷煤需要多久换一次冷媒在空调系统中,用以传递热能,产生冷冻效果之工作流体。
依工作方式分类可分为一次(Primary)冷媒与二次(Secondary)冷媒。
依物质属性分类可分为自然(Natural)冷媒与合成(Synthetic)冷媒,透过蒸发与凝结,使热转移的一种物质,俗称氟里翁。
在这里小敏告诉您什么是我们的理想冷媒:无毒、不爆炸、对金属及非金属无腐蚀作用、不燃烧、泄漏时易于察觉、化学性安定、对润滑油无破坏性、具有较的蒸发潜热、对环境无害。
Ra冷媒用汽车空调压缩机油技术资料背景随着全球环保意识的增强,许多国家已经禁止使用对臭氧层有害的氟利昂冷媒,而转向使用更为环保的Ra冷媒。
同时,汽车空调系统在高温、高压、高速等恶劣环境下运行,对压缩机油的要求也越来越高,为了解决这一问题,Ra冷媒用汽车空调压缩机油应运而生。
Ra冷媒的特点Ra(R-134a)是一种常用的环保冷媒,它的分子结构中不含氯元素,对臭氧层的破坏远远小于氟利昂冷媒。
同时,Ra冷媒对环境的影响也较小,使用寿命长。
Ra冷媒用汽车空调压缩机油的作用Ra冷媒用汽车空调压缩机油起着润滑和密封的作用。
润滑功能主要是指在高温高压环境下为压缩机提供充足的润滑,减少机件的磨损,从而延长机件的使用寿命。
密封功能主要是指防止Ra冷媒泄漏,保障空调系统的正常运行。
Ra冷媒用汽车空调压缩机油的要求为了适应Ra冷媒的使用,Ra冷媒用汽车空调压缩机油要求具有较好的耐高温、耐氧化、耐腐蚀等特性。
同时,油的黏度也要符合压缩机制造商的要求,以保证空调系统的正常运行。
Ra冷媒用汽车空调压缩机油的分类根据不同的化学成分和物理性质,Ra冷媒用汽车空调压缩机油可分为矿物油、合成油和混合油等多种类型。
其中,矿物油是传统的压缩机油,具有较好的润滑效果,但是在高温高压环境下,易发生氧化和污染。
合成油则具有较好的抗氧化性能和高温稳定性,但是成本较高。
混合油是将不同类型的油混合使用,以达到平衡性能的目的。
Ra冷媒用汽车空调压缩机油的使用注意事项在使用Ra冷媒用汽车空调压缩机油时,应根据具体要求,选择适当的品牌和型号。
在添加压缩机油时,应遵守厂商建议的添加量,不能过多或过少。
在更换压缩机油时,应将系统内的原油彻底排出,防止不同类型的压缩机油混杂使用,影响系统的效果。
以上就是关于Ra冷媒用汽车空调压缩机油的技术资料介绍。
希望对大家有所帮助。

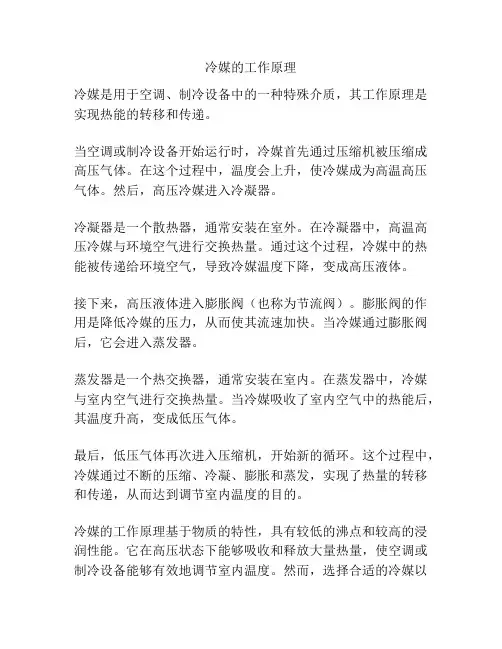

冷媒空调原理冷媒空调是一种常见的空调系统,它利用制冷剂循环流动来实现空气的冷却和循环。
它的工作原理主要包括压缩、冷凝、膨胀和蒸发四个过程。
下面将详细介绍冷媒空调的工作原理。
首先,冷媒通过压缩机被压缩成高温高压气体。
在这个过程中,制冷剂吸收了空气中的热量,使得制冷剂的温度和压力都升高。
接着,高温高压的制冷剂通过冷凝器,与外界空气进行热交换,使得制冷剂冷却并且凝结成液体。
这时,制冷剂的温度和压力都下降了。
然后,冷凝后的液态制冷剂通过膨胀阀进入蒸发器。
在蒸发器中,制冷剂受到减压,温度急剧下降,从而吸收空气中的热量,使得蒸发器内的空气变得更加凉爽。
最后,制冷剂以气态形式返回压缩机,重新开始循环。
冷媒空调的工作原理可以用一个简单的循环来描述,制冷剂在压缩机中受到压缩,然后通过冷凝器冷却凝结成液体,再经过膨胀阀进入蒸发器蒸发成气体,最后再次进入压缩机循环。
这种循环不断地进行,从而实现空调系统的制冷效果。
冷媒空调的工作原理是基于热力学的基本原理,通过不同状态下的制冷剂的相变来实现空气的冷却。
这种原理使得冷媒空调在实际应用中具有高效、可靠的特点。
同时,冷媒空调也可以根据实际需要进行调节,以满足不同环境下的制冷需求。
总的来说,冷媒空调的工作原理是基于制冷剂的循环流动和相变过程来实现空气的制冷。
通过压缩、冷凝、膨胀和蒸发四个过程,冷媒空调可以有效地实现空调系统的制冷效果,为人们的生活和工作提供了舒适的环境。
希望通过本文的介绍,读者对冷媒空调的工作原理有了更深入的了解。
