空调系统主要部件空调系统有四大件，它们是压缩机、冷凝器、蒸发器和节流部件1。
压缩机压缩机是整个空调系统的核心，也是系统动力的源泉.整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热.所以说压缩机的好坏会直接影响到整个空调的效果.根据蒸气的原理，压缩机可分为容积型和速度型两种基本类型。
容积型压缩机通过对运动机构作功，以减少压缩室容积，提高蒸气压力来完成压缩功能。
速度型压缩机则由旋转部件连续将角动量转换给蒸气,再将该动量转为压力。
根据压缩方式，容积型压缩机可分为活塞式和回转式两大类。
回转式又可分为滚动活塞式、滑片式、单螺杆式、双螺杆式、涡旋式。
速度型压缩机有离心式.从压缩机结构上来看,又可将压缩机分为开启式、半封闭式和全封闭式。
开启式压缩机的主轴伸出机体外，通过传动装置（传动带或联轴节)与原动机相连接。
在伸出部分必须有轴封装置，使主轴和机体间密封来防止制冷剂泄露。
封闭式压缩机的结构是将电动机和压缩机连成整体，装在同一机体内,因而可以取消轴封装置,避免了泄漏制冷剂的可能。
这样，电动机便处于四周是制冷剂的环境中，称为内装式电动机。
封闭式压缩机又可分为半封闭和全封闭两种型式。
半封闭式的机体用螺栓连接，因此和开启式一样可以拆开维修.全封闭式的机体则装在一个焊接起来的外壳中，无法拆开维修。
2。
换热器根据在空调上的作用不同，可分为冷凝器和蒸发器。
现在就冷凝器和蒸发器的分类和区别述说一下。
（1）、冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质(水或空气）带走.冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。
①、水冷式冷凝器冷凝器中制冷剂的热量被冷却水带走.冷却水可以一次流过,也可以循环使用.当循环使用时，需设置冷却塔或冷却水池。
1、压缩机压缩机是整个空调系统的核心，也是系统动力的源泉。
整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热，所以说压缩机的好坏会直接影响到整个空调的效果。
2、换热器根据在空调上的作用不同，可分为冷凝器和蒸发器。
现在就冷凝器和蒸发器的分类和区别述说一下。
（1）冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。
冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。
（2）蒸发器：蒸发器的作用是利用液态低温制冷剂在低压下易蒸发，转变为蒸气并吸收被冷却介质的热量，达到制冷目的。
蒸发器的种类：蒸发器按冷却介质的不同，分为冷却液体载冷剂、冷却空气或其他气体的两大类型。
3、节流部件节流部件是制冷系统不可缺少的四大部件之一。
它的作用是使冷凝器出来的高压液体节流降压，使液态制冷剂在低压（低温）下汽化吸热。
所以，它是维持冷凝器中为高压、蒸发器为低压的重要部件。
节流部件按形式，可分为毛细管和节流阀。
前者，用在较小的制冷设备中，如电冰箱中装在冷凝器和蒸发器之间的毛细管即是节流机构的一种。
后者用在较大的制冷设备中。
在大、中型装置中应用的节流机构为节流阀，常用的节流阀有三种，即手动膨胀阀、浮球调节阀和热力膨胀阀，后两种为自动调节的节流阀。
膨胀阀按膨胀的类型可分为电磁膨胀阀和热力膨胀阀等。
4、气液分离器（蒸发器与压缩机之间）在蒸发器中，由于液体在蒸发器中蒸发，由液体变为气体的过程，由于考虑负荷的变化，可能会有一部分的制冷剂未全部蒸发，而会直接进入到压缩机。
由于液体的不可压缩性，所以在未进入压缩机之前，首先要通过气液分离器，以确保进入压缩机全部为汽体，保证压缩机能正常的运转。
空调器制冷系统原理及常见故障图⽂解析（简单易懂值得收藏）空调器的制冷制热基本原理空调器的制冷零部件介绍制冷系统常见故障分析制冷系统案例分析与讨论家⽤空调⽅案设计及常⽤专业术语空调器的制冷制热基本原理⼏个重要概念：焓：⽤于流体，指特定温度作为起点时物质所含的热量。
1标准⼤⽓压，0℃的焓值为0.焓随流体的状态、温度和压⼒等参数变化，当对流体加热或加给外功时，焓就增⼤；反之，流体被冷却或蒸汽膨胀向外作功，焓就减少。
熵：是⼀个导出的热⼒状态参数，当制冷剂吸收热量时，熵值必须增加，反之放热时，熵值减少；熵值的变化，可以判断制冷剂与外界之间热流的变化。
节流：指流体通过狭⼩截⾯时压⼒降低，不作外功，⽽且节流前后⼀定距离处的速度不变的过程。
如果制冷剂通过的电⼦膨胀阀，由于冷媒流速较⼤，通过阀门截⾯的时间短，冷媒基本来不及与外界进⾏热交换，这种情况当作绝热节流处理。
临界状态：在饱和状态中，液态和⽓态两相共存。
但当饱和温度继续升⾼，到达某⼀温度时，物质的液相和⽓相的区别就会消失，这时液相不再存在，此时对应状态点为临界点。
显热和潜热：显热是指物体被加热或冷却时只有温度变化⽽⽆相变（或形态变化）时所得到或放出的热量；潜热是指物体相变⽽温度不变时吸收或放出的热量。

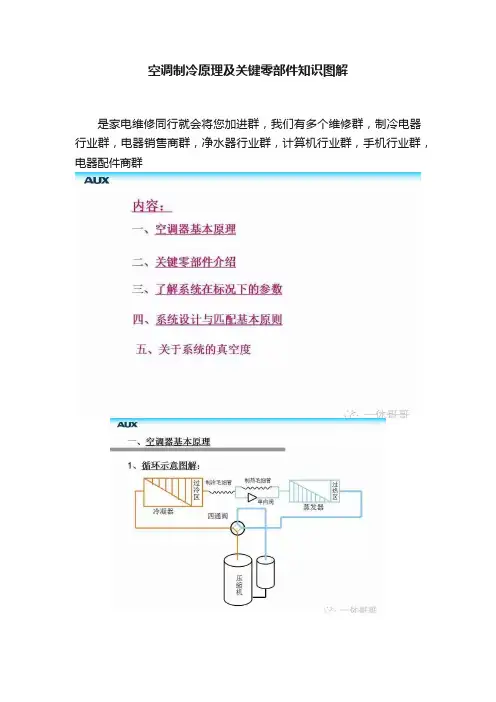

空调器的制冷循环流程进⾏制冷运⾏时，来⾃室内机蒸发器的低压低温制冷剂⽓体被压缩机吸⼊压缩成⾼压⾼温⽓体，排⼊室外机冷凝器，通过轴流风扇的作⽤，与室外的空⽓进⾏热交换⽽成为中温⾼压的制冷剂液体，经过⽑细管的节流降压、降温后进⼊蒸发器，在室内机的风扇作⽤下，与室内需调节的空⽓进⾏热交换⽽成为低压低温的制冷剂⽓体，如此周⽽复始地循环⽽达到制冷的⽬的。
空调器的⼯作原理流程图(制冷)单级压缩蒸⽓制冷循环空调器的制热循环当进⾏制热运⾏时，电磁四通换向阀动作，使制冷剂按照制冷过程的逆过程进⾏循环。
制冷剂在室内机换热器中放出热量，在室外机换热器中吸收热量，进⾏热泵制热循环，从⽽达到制热的⽬的。
空调电器部件及9大线路图，这里最全啦！空调器的电器部件主要包括压缩机电动机、风扇电动机、温度控制器、启动器、过载保护器、转换开关、微电脑控制器、电容器和电加热器等。
它们组合在一起构成空调器电气控制线路，实现对空调器工作状况的控制。
今天我们主要来看一看空调器常用的电器部件及其电气控制线路。
一、空调用电安全空调和其他电器一样，为了防止电气工作中的触电事故，电气设备在设计、制造和安装时应满足以下安全要求:①设备要采取保护性接地或接零；②低压电力系统要装设保护性中性线；③设备的带电部分对地和其他带电部分之间应保持一定的安全距离；④对地面裸露的带电设备要采取可靠的防护措施；⑤在电气设备系统和有关工作场所装设安全标志；⑥定期对电气设备进行绝缘试验；⑦采用可靠的触电保安器及漏电保护开关；⑧对某些电气设备和电动工具采取特殊的安全措施。
保护性接地适用于低压配电系统中电源变压器中性点不接地的系统。
将电气设备不带电的金属外壳用金属导体和埋入地下的并与土壤直接接触的金属接地体相联接，以保障人身和设备的安全。
在电源变压器中性点已经接地的低压配电系统中，所有电气设备的不带电金属外亮都应采取保护性接零，即把外壳与供电线中的零线相接,称为保护性接零在三相四线制的不平衡负载系统中，由于工作零线中流过不平衡电流，负载中点具有不平衡电压，为了保证安全可靠，应该从电源中性点另设一条专用保护接地线，将设备外壳接在保护接地线上,称为三相五线制二、空调4大模块电器系统认识与故障排除1、功率模块1）作用功率模块的作用是将输入模块的直流电压通过其内部的IGBT的开关作用转变成驱动压缩机的三相交流电源。
变频压缩机运转频率的高低完全由功率模块所输出的工作电压的高低来控制，功率模块输出的电压越高，压机运转频率及输出功率越大。
反之压机运转频率及输出功率越低。
2）故障现象整机不工作，报通讯故障3）常见故障及检测方法a、用万用表测量P、N两端的直流电压，正常情况下在310V左右，而且输出的交流电压（U、V、W）一般不高于200V，如果功率模块的输入端无310V直流电压，则表明该机的整流虑波电路有问题，而与功率模块无关；如果有310V直流输入，而没有低于200V的交流输出，或U、V、W三相间输出的电压不均等，则可以判断功率模块有故障并进行更换。
空调系统的组成原理典型的空调方法是将一定参数的空气送入室内（送风），同时从室内排除相应量的空气（排风）。
在送风和排风的同时作用下，能使室内空气保持要求的状态。
送风空气由空气处理设备事先进行处理（如加热、冷却、加湿、除湿、过滤净化等），空气处理设备设置在中央空调机房内。
还有一种常见的做法，是直接在空调房间内放置空气冷却器或空气加热器，就地冷却或加热空气。
一个典型的空调系统应由空调冷热源、空气处理、空气输送与分配及空调自动控制和调节等组成。
下图示出较典型的空调系统组成。
▲空调系统组成1—冷却塔2—冷却水泵3—制冷机组4—冷水循环泵5—空气混合室6—空气过滤器7—空气冷却器8—冷水调节阀9—空气加热器10—疏水器11—空气加湿器12—蒸汽调节阀13—挡水板14—风机15—回水过滤器16—锅炉给水泵17—锅炉18—蒸汽管19—主送风管20—布风器21、22—温、湿控制元件23—排风口24—回风口25—新风进口1、冷源和热源空调中冷却和加热空气是最基本的空气处理，所以冷源和热源是必需的。
冷源是为空气处理设备提供冷量以冷却送风空气。
常用的冷源是各类冷水机组，它们提供低温水（7℃）给空气冷却设备，以冷却空气。
也有用制冷系统的蒸发器来直接冷却空气的。
热源是用来提供加热空气所需的热量。
常用的空调热源有热泵型冷热水机组、各类锅炉、电加热器等。
2、空气处理设备其作用是将送风空气处理到规定的状态。
空气处理设备可以是集中于一处，为整幢建筑物服务。
也可以分散设置在建筑物各层面。
常用的空气处理设备有空气过滤器、空气冷却器、空气加热器、空气加湿器或喷水室等。
3、空气输送与分配系统按不同的空气处理方式，分为空调风系统和空调水系统。
（1）空调风系统它包括送风系统和排风系统。
送风系统的作用是将处理过的空气送到空调房间，其基本组成部分是风机、风管系统和室内送风口装置。
风机是使空气在管内流动的动力设备。
排风系统的作用是将空气从室内排出，并将排风输送到规定地点。
40张高清图，看懂制冷与空调设备组成与系统
中央空调系统的组成——冷热源系统
螺杆水冷机组
单螺杆与双螺杆
离心机组
风冷热泵冷热水机组
热水锅炉
真空热水锅炉
中央空调系统的组成——空气热湿处理器
组合式空调机组
柜式空气处理机组
风机盘管明装与暗装
四面出风与一面出风内机
中央空调系统的组成——冷却塔
风幕机
圆形与方形与冷却塔
闭式冷却塔
中央空调系统的组成——空气输送与分配系统
风机
热镀锌铁皮风管
热镀锌铁皮螺旋风管
复合风管
软管
风量调节阀
消声弯头、消音器、消声静压箱
风口
中央空调系统的组成——空调水循环系统
离心泵
集水器、反冲洗过滤器、电子除垢仪
膨胀水箱、定压装置
水系统管材
中央空调系统的组成——控制系统
控制面板
自控原件
自控阀件
监控界面
常见中央空调系统
VRV系统（变制冷剂流量）
空气--水系统
全空气系统
地源热泵系统
冰蓄冷系统
更多技术资料点击下方关注我们
坚持每天发布制冷技术知识，希望我们坚持和努力提供的文章对您有一点点帮助。
点击下方可关注我们，我们将努力为您提供有价值的制冷技术知识。

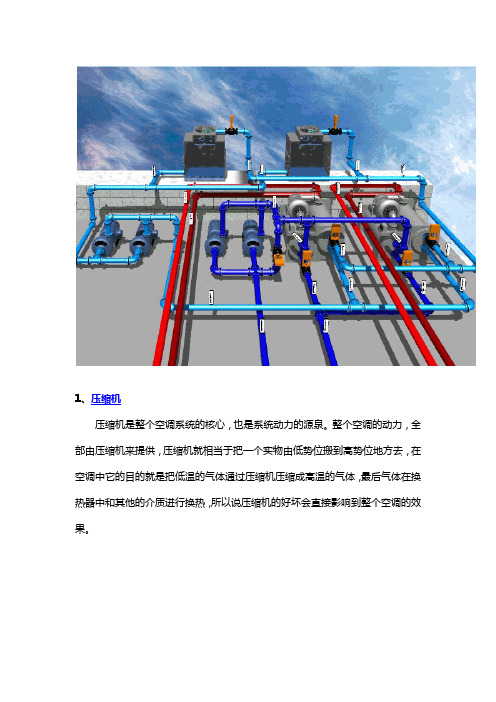

1、压缩机
压缩机是整个空调系统的核心，也是系统动力的源泉。
整个空调的动力，全部由压缩机来提供，压缩机就相当于把一个实物由低势位搬到高势位地方去，在空调中它的目的就是把低温的气体通过压缩机压缩成高温的气体，最后气体在换热器中和其他的介质进行换热，所以说压缩机的好坏会直接影响到整个空调的效果。
2、换热器
根据在空调上的作用不同，可分为冷凝器和蒸发器。
现在就冷凝器和蒸发器的分类和区别述说一下。
（1）冷凝器：冷凝器的作用是将压缩机排出的高温高压的制冷剂过热蒸汽冷却成液体或气液混合物。
制冷剂在冷凝器种放出的热量由冷却介质（水或空气）带走。
冷凝器按其冷却介质和冷却的方式，可以分为水冷式、空气冷却式、水和空气混合冷却式三种类型。
（2）蒸发器：蒸发器的作用是利用液态低温制冷剂在低压下易蒸发，转变为蒸气并吸收被冷却介质的热量，达到制冷目的。
蒸发器的种类：蒸发器按冷却介质的不同，分为冷却液体载冷剂、冷却空气或其他气体的两大类型。
3、节流部件
节流部件是制冷系统不可缺少的四大部件之一。
它的作用是使冷凝器出来的高压液体节流降压，使液态制冷剂在低压（低温）下汽化吸热。
所以，它是维持冷凝器中为高压、蒸发器为低压的重要部件。
节流部件按形式，可分为毛细管和节流阀。
前者，用在较小的制冷设备中，如电冰箱中装在冷凝器和蒸发器之间的毛细管即是节流机构的一种。
后者用在较大的制冷设备中。
在大、中型装置中应用的节流机构为节流阀，常用的节流阀有三种，即手动膨胀阀、浮球调节阀和热力膨胀阀，后两种为自动调节的节流阀。
膨胀阀按膨胀的类型可分为电磁膨胀阀和热力膨胀阀等。
4、气液分离器（蒸发器与压缩机之间）
在蒸发器中，由于液体在蒸发器中蒸发，由液体变为气体的过程，由于考虑负荷的变化，可能会有一部分的制冷剂未全部蒸发，而会直接进入到压缩机。
由于液体的不可压缩性，所以在未进入压缩机之前，首先要通过气液分离器，以确保进入压缩机全部为汽体，保证压缩机能正常的运转。
气液分离器安装与压缩机的进口端，主要是防止返回压缩机的低压低温蒸汽携带过多的液滴，防止液体制冷剂进入压缩机气缸，分离器同时具有过滤、回油、贮液等功能。
气液分离器使用时应注意：①、尽可能靠近压缩机；②、在换向系统中，气液分离器应该安装在换向阀和压缩机之间；③、正确的安装进口（从蒸发器来）出口（去压缩机吸气口）；④、必须向上安装；⑤、合适大小的气液分离器的接口不一定和压缩机的吸气口一致。
5、风机
风机是交流单、三相感应电动机与叶轮组合而成。
风机分为轴流风机和离心风机。
风机包括定速和变速两大系列。
风扇分为金属风叶、塑料风叶和金属浇注风叶等，叶型有多种。
6、储液器
制冷系统中的高压储液器（也称储液筒）是装在冷凝器和膨胀阀之间。
它的功能可归纳为以几个方面A、储存冷凝器的凝液避免凝液在冷凝器中积存过多而使传热面积变小，影响冷凝器的传热效果。
B、适应蒸发器的负荷变动对供应量的需求在蒸发负荷增大时，供应量也增大，由储液器的存液补给；负荷变小时，需要液量也变小，多余的液体储存在储液罐里。
C、作为系统中高低压侧之间的液封因为出液管是插在液面下，故可防止高压侧的蒸汽和不凝性的气
体进入低压侧。
同时，储液器也起到过滤和消音的作用。
储液器的形式有多种，有单向和双向之分；有一出口和两出口之分；有立式和卧式之分。
7、油气分离器
油气分离器安装在压缩机和冷凝器之间。
它的工作原理为：压缩机的排气是氟里昂和润滑油的混合气体，通过油分离器的较大的腔体减速，雾状的油就会聚集在冲击的表面上，当聚集成较大的油滴后，流向油分离器的底部，并通过回油装置返回压缩机。
8.干燥过滤器
过滤器的作用是：为了防止制冷剂里含有水份或由于不可减少的元素等原因使系统里进入水份。
当从冷凝器出来的高温液体进入膨胀阀后，液体的温度会大幅度的下降，一般都在零度以下，这时如果系统里含有水分的话，由于膨胀阀通过的截面很小，就会易出现冰堵的现象，影响系统的正常的运行。
目前市场上有三种类型的干燥过滤器：A、松散添充型干燥过滤器——珠状干燥剂填充在带有滤网的外壳内B、块状干燥过滤器——由树脂固化在一起形成的块状干燥剂C、压紧型珠状干燥过滤器——由分子筛材料及氧化铝构成的珠状混合物被压在由钢制弹簧压紧的两个玻璃纤维之间。
9.四通换向阀
四通换向阀适用于中央空调、单元式空调器等热泵型空调系统，它被用来切换制冷工质的流通路径，以达到制冷和制热的目的。
10.水泵
水泵，是用于加速水流动的工具，以达到加强水在换热器中换热的效果。
11.水流开关
水流开关用作管道内流体流量的控制或断流保护，当流体流量到达调定值时，开关自动切断（或接通）电路。
12.压力控制器
压力控制器用作压力控制和压力保护之用，机组有低压和高压控制器，用来控制系统的压力的工作范围，当系统压力到调定值时，开关自动切断（或接通）电路。
13.压差控制器
压差控制器用作压力差的控制，当压力差到达调定值时，开关自动切断（或接通）电路。
14.温度控制器
温度控制器用作机组的控制或保护，当温度到达调定值时，开关自动切断（或接通）电路。
在我们的产品上，温度的控制常用到，用水箱温度来控制机组的开停机情况。
还有些象防冻都需要用到温度控制器。
15.视液镜
视液镜用于指示：1、制冷装置中液体管路的制冷剂的状况；2、制冷剂中的含水量；3、回油管路中来自油分离器的润滑油的流动状况。
有的视液镜带有一指示器，它通过改变其颜色来指出制冷剂中的含水量。
（绿色表示干燥，黄色表示潮湿）
16．膨胀水箱
膨胀水箱的作用：1、因温度变化而引起水的体积变化，膨胀水箱用来贮存这部分膨胀水；2、对系统起稳压定压的作用；3、能给系统补偿部分水。
17.冷却塔
冷却塔的作用是将挟带热量的冷却水在塔内与空气进行换热，使热量传输给空气并散入大气。
冷却塔中水和空气的换热方式之一是，流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气。
用这种方式冷却的称为湿式冷却塔。
湿式冷却塔的换热效率高，水被冷却的极限温度为空气的湿球温度。
但是，水因蒸发而造成损耗；蒸发又使循环的冷却水含盐度增加，为了稳定水质，必须排掉一部分含盐度较高的水；风吹也会造成水的飘散损失。
必须有足够的新水持续补充。
因此，湿式冷却塔需要有供给水的水源。
