电路分析基础b课程设计

电路分析基础b课程设计

电路分析基础b课程设计一、课程目标知识目标：1. 让学生理解并掌握电路基本元件的原理和功能，包括电阻、电容、电感等。

2. 使学生能够运用欧姆定律、基尔霍夫定律进行简单电路的分析与计算。

3. 帮助学生掌握节点电压法、回路电流法等电路分析方法，并对实际电路进行简化。

技能目标：1. 培养学生运用电路分析软件进行电路仿真实验的能力，提高实际操作技能。

2. 让学生学会使用示波器、万用表等工具进行电路测试，并能对实验数据进行处理和分析。

3. 培养学生的团队合作意识，提高学生在电路分析与设计过程中的沟通与协作能力。

情感态度价值观目标：1. 培养学生对电路分析的兴趣和热情，激发学生的探究精神。

2. 增强学生的环保意识，使他们在进行电路设计与实验过程中，关注能源节约和环境保护。

3. 培养学生严谨的科学态度和良好的学习习惯，提高他们面对问题的解决能力。

本课程针对高中年级学生，结合电路分析基础b课程内容，充分考虑学生的认知水平、学习兴趣和实际需求，制定具体、可衡量的课程目标。

课程性质以理论教学与实践操作相结合，旨在培养学生的电路分析与设计能力，为后续相关课程的学习打下坚实基础。

通过分解课程目标为具体的学习成果，有助于教师在教学过程中进行有效设计和评估。

二、教学内容本章节教学内容主要包括以下几部分：1. 电路基本元件原理与功能：讲解电阻、电容、电感等基本元件的工作原理、特性参数及应用。

2. 欧姆定律与基尔霍夫定律：阐述欧姆定律在电路分析中的应用，以及基尔霍夫定律的原理和运用。

3. 电路分析方法：介绍节点电压法、回路电流法等电路分析方法，并通过实例进行讲解。

4. 电路仿真实验：指导学生使用电路分析软件（如Multisim、LTspice等）进行电路仿真实验，巩固理论知识。

5. 电路测试与数据处理：教授学生如何使用示波器、万用表等工具进行电路测试，并对实验数据进行处理和分析。

6. 团队合作与沟通协作：组织学生进行小组讨论、实验设计等活动，培养团队合作精神和沟通协作能力。

概论-电路分析基础ppt

概论-电路分析基础ppt
在规定的参考方向下，电流
为正值时，其实际方向与其
参考方向相同，否则相反。
20
➢
电压的定义及其参考方向
dW
u
dq
实际方向：电位降低的方向。
电压的参考方向：
假设的电压降的方向。电压的参考方向也可以随意规定。
21
➢
电压参考方向的表示
➢ 箭头
➢ +-号
➢ 双下标 Uab=-Uba
（ Uab ， a参考极性为+，b
参数元件构成。

分布参数电路
－－当实际电路部件和电路的各向尺寸远大于电路最高工作频
率所对应的波长时，必须考虑分布参数。
14
1-1 电路与电路模型

理想电路元件（元件模型）
当实际电路的尺寸远小于最高工作频率所对应的波长时，可以
定义出几种“集总参数元件”(Lumped Parameter elements)，
KCL的另一种描述：任意瞬时，流入某节点的电流之和等于流出电流之和。
27
KCL示例
注意：首先需规定各支路电流的参考方向，
可规定流入节点为— ，流出为+ 。
节点① ：
i1 (t ) i6 (t ) i4 (t ) 0
节点⑤ ：
i3 (t ) i6 (t ) i7 (t ) 0
采用关联参考方向 / 一致参考方向更为方便，也更为常
18
用
➢
电流的定义及其参考方向
电流的实际方向：正电荷运动的方向。
参考方向：
假设的电流方向，参考方向可以随意规定。
为什么有了电流的实际方向还要提出参考方向呢？
19
➢
电流参考方向的表示
➢箭头

电路分析基础第二版课后答案

电路分析基础第二版课后答案

电路分析基础第二版课后答案【篇一：电路分析基础习题及答案】>@ 复刻回忆1-1 在图题1-1所示电路中。

元件a吸收功率30w，元件b吸收功率15w，元件c产生功率30w，分别求出三个元件中的电流i 1 、i 2 、i 3。

解 i1?6a，i2??3a，i3?6a1-5 在图题1-5所示电路中，求电流i 和电压uab。

解i?4?1?2?1a，uab?3?10?2?4?4?39v1-6 在图题1-6所示电路中，求电压u。

??50v23???解 50?30?5?2?u，即有 u?30v1-8 在图题1-8所示电路中，求各元件的功率。

2解电阻功率：p3??2?3?12w，p2??42/2?8w 电流源功率：p2a?2(10?4?6)?0，p1a??4?1??4w电压源功率：p10v??10?2??20w，p4v?4(1?2?2)?4wa2-7 电路如图题2-7所示。

求电路中的未知量。

解 us?2?6?12v 124i2??a93i3?p3/us?12/12?1a ui0?2?4/3?1?13/3a33p3?12wr3? req?12?12? 1??? i013/3132-9 电路如图题2-9所示。

求电路中的电流i1。

解从图中可知，2?与3?并联，由分流公式，得3?5i1?3i1 51i3??1a1i2?所以，有i1?i2?i3?3i1?1 解得 i1??0.5a1?2-8 电路如图题2-8所示。

已知i1?3i2，求电路中的电阻r。

解kcl：i1?i2?60 i1?3i2 解得 i1?45ma, i2?15ma. r为r?2.2?45?6.6k? 15解 (a)由于有短路线，rab?6?, (b) 等效电阻为rab?1//1?(1?1//1)//1?0.5?1.5?1.1? 2.52-12 电路如图题2-12所示。

求电路ab间的等效电阻rab。

6?6? ?10解 (a) rab?6//6//(2?8//8)?10//10?2?5?7? (b)rab?4//4?6//(4//4?10)?2?6//12?6?bi i126iii12解电路通过电源等效变换如图题解(a)、(b)、(c)、(d)所示。

电路分析基础难点一阶动态电路分析

电路分析基础难点一阶动态电路分析

3.3 零 输 入 响 应
当外加激励为零,仅有动态元件初始储能所产 生的电流和电压,称为动态电路的零输入响应. 3.3.1 RC电路的零输入响应 电路的零输入响应
18
图3-5 (a) 所示的电路中，在t<0时开关在位置1，电容 被电流源充电，电路已处于稳态，电容电压uC (0-)=R0IS， t=0时，开关扳向位置2，这样在t≥0时，电容将对R放电， 电路如图3-5 (b)所示，电路中形成电流 i。故 t>0后，电路 中无电源作用，电路的响应均是由电容的初始储能而产生， 故属于零输入响应。
由上式可知：电容在某一时刻 t 的储能仅取决 于此时刻的电压，而与电流无关，且储能 ≥0。 电容在充电时吸收的能量全部转换为电场能 量，放电时又将储存的电场能量释放回电路，它 本身不消耗能量，也不会释放出 多于它吸收的 能量，所以称电容为储能元件。
7
3.1.2 电感元件 电感器（线圈）是存储磁能的器件，而电感 元件是它的理想化模型。当电流通过感器时，就 有磁链与线圈交链，当磁通与电流 i参考方向之间 符合右手螺旋关系时，磁力链与电流的关系为： Ψ(t)=L i(t) 当u、i为关联方向 时，有:
例1：在图3-3(a)电路中，开关S在t=0时闭合，开关闭合 前电路已处于稳定状态。试求初始值 uC(0+)、iL(0+)、 i1(0+)、i2(0+)、ic(0+) 和uL(0+)。
13
图 3-3 例1图
解(1) 电路在 t=0时发生换路，欲求各电压、电流 的初始值，应先求uC(0+)和iL(0+)。通过换路前稳 定状态下t=0- 电路可求得uC(0-)和iL(0-)。在直流稳 态电路中，uC不再变化，duC/dt=0，故iC=0，即电 容C相当于开路。同理 iL也不再变化，diL/dt=0， 故uL=0，即电感L相当于短路。所以t=0- 时刻的等 3-3(b) 效电路如图3-3(b)）所示，由该图可知：

第一章 数字逻辑电路基础知识

第一章 数字逻辑电路基础知识
=(11.625)D
(DFC.8)H =13×162+15×161+12×20+8×16-1 =(3580 .5)D
二. 二进制数←→十六进制数
因为24=16，所以四位二进制数正好能表示一位十六进制数的16个数码。反过
来一位十六进制数能表示四位二进制数。
例如：
(3AF.2)H 1111.0010=(001110101111.0010)B 2
第一章 数字逻辑电路基础知识
1.1 数字电路的特点 1.2 数制 1.3 数制之间的转换 1.4 二进制代码 1.5 基本逻辑运算
数字电路处理的信号是数字 信号，而数字信号的时间变 量是离散的，这种信号也常 称为离散时间信号。
1.1 数字电路的特点
（1）数字信号常用二进制数来表示。每位数有二个数码，即0和1。将实际中彼此 联系又相互对立的两种状态抽象出来用0和1来表示，称为逻辑0和逻辑1。而且在 电路上，可用电子器件的开关特性来实现，由此形成数字信号，所以数字电路又 可称为数字逻辑电路。
例如： （1995）D=（7CB）H =（11111001011）B
或 1995D =7CBH=11111001011B 对于十进制数可以不写下标或尾符。
1.3 不同进制数之间的转换
一.任意进制数→十进制数： 各位系数乘权值之和(展开式之值)＝十进制数。 例如： (1011.1010)B=1×23+1×21+1×20+1×2-1+1×2-3
逻辑运算可以用文字描述，亦可用逻辑表达式描述，还可 以用表格（这种表格称为真值表）和图形（ 卡诺图、波形 图）描述。
在逻辑代数中有三个基本逻辑运算，即与、或、非逻辑运 算。
一. 与逻辑运算

电路分析基础第五版第1章-电气

电路分析基础第五版第1章-电气

五、前后续课程及联系
高等数学
大学物理
电
线性代数
路
分
积分变换
析
复变函数
模拟电子技术 数字电子技术
（2）传输方式不同 强电以输电线路传输，弱电的传输有有线与无线之分。无线电则 以电磁波传输。
（3） 功率、电压及电流大小不同 强电功率以kW、MW计、电压以V、kV计，电流以A、kA计； 弱电功率以W、mW计，电压以V、mV计，电流以mA、A计， 因而其电路可以用印刷电路或集成电路构成。
两者既有联系又有区别，一般来说强电的处理对象是能源（电 力），特点是电压高、电流大、功率大、频率低，主要考虑的问 题是减少损耗、提高效率。弱电的处理对象主要是信息，即信息 的传送和控制，特点是电压低、电流小、功率小、频率高，主要 考虑的是信息传送的效果问题，如信息传送的保真度、速度、广 度、可靠性。
2：2种电路联接方式，串联 / 并联
4：4类电路元件
耗能元件：电阻/电导 供能元件：电压源/电流源 储能元件：电感（互感）/ 电容
能量转换元件：受控源、（理想）变压器
4：4种电路ቤተ መጻሕፍቲ ባይዱ
直流电阻电路 动态电路
正弦交流电路 分布参数电路
6：6个定理（定律） 6：6种分析电路方法
基尔霍夫电流定律 基尔霍夫电压定律 叠加定理 戴维南定理 诺顿定理 最大功率传递定理
①图论引入电路理论。 ②出现大量新的电路元件、有源器件。 ③电路分析和设计在计算机上的应用。
2. 电路理论研究的问题 （1） 电路分析（2）电路综合与设计（3） 电路的“故障诊断”
3. 研究热点与前沿课题 电路的故障诊断与自动检测、有源与开关电容电路、微电子
电路设计与应用、非线性电路的分析综合、器件建模和新器件 的创制、电路的数学综合、人工神经网络等。

数字电路基础(全部课件)

②如果一个N进制数M包含ｎ位整数和ｍ位小数，即 (an-1 an-2 … a1 a0 ·a－1 a－2 … a－m)2
则该数的权展开式为： (M)2 ＝ an-1×Nn-1 ＋ an-2 ×Nn-2 ＋ … ＋a1×N1＋ a0 ×N0
＋a－1 ×N-1＋a－2 ×N-2＋… ＋a－m×N-m ③由权展开式很容易将一个N进制数转换为十进制数。
事物往往存在两种对立的状态，在逻辑代数中可以抽 象地表示为 0 和 1 ，称为逻辑0状态和逻辑1状态。
逻辑代数中的变量称为逻辑变量，用大写字母表示。 逻辑变量的取值只有两种，即逻辑0和逻辑1，0 和 1 称为 逻辑常量，并不表示数量的大小，而是表示两种对立的逻 辑状态。
1.3.1 基本逻辑运算
1、与逻辑（与运算）
2、二进制
数码为：0、1；基数是2。 运算规律：逢二进一，即：1＋1＝10。 二进制数的权展开式： 如：(101.01)2＝ 1×22 ＋0×21＋1×20＋0×2－1＋1 ×2
－2 ＝(5.25)10
各数位的权是２的幂
二进制数只有0和1两个数码，它的每一位都可以用电子元 件来实现，且运算规则简单，相应的运算电路也容易实现。
（3）对组成数字电路的元器件的精度要求不高， 只要在工作时能够可靠地区分0和1两种状态即可。
2、数字电路的分类
（1）按集成度分类：数字电路可分为小规模（SSI，每 片数十器件）、中规模（MSI，每片数百器件）、大规模 （LSI，每片数千器件）和超大规模（VLSI，每片器件数 目大于1万）数字集成电路。集成电路从应用的角度又可 分为通用型和专用型两大类型。
A
B
B
E
Y
E
Y
A接通、B断开，灯亮。
A、B都接通，灯亮。

(820)电路基础

(820)电路基础
电路基础是电子学的重要概念，涉及电流、电压、电阻、电路
元件和电路结构等内容。

首先，电流是电子在导体中流动的载体，
通常用符号I表示，单位是安培(A)。

电压是电荷在电路中的能量，
通常用符号V表示，单位是伏特(V)。

电阻是导体对电流的阻碍程度，通常用符号R表示，单位是欧姆(Ω)。

这些基本概念构成了电路分
析的基础。

在电路中，有许多基本的电路元件，比如电阻、电容和电感。

电阻用来限制电流的流动，电容用来储存电荷，电感用来储存能量。

这些元件可以组合成各种不同的电路结构，比如串联电路、并联电路、混合电路等。

每种电路结构都有不同的特性和应用。

此外，还有一些重要的电路定律和分析方法，比如欧姆定律、
基尔霍夫定律、节点分析法和网孔分析法等。

这些定律和方法可以
帮助我们分析复杂的电路，计算电流、电压和功率等参数。

在现代社会中，电路基础知识广泛应用于各种电子设备和系统中，比如手机、电脑、通信系统、电力系统等。

因此，掌握电路基
础知识对于工程师和科技人员来说至关重要。

总之，电路基础涵盖了电流、电压、电阻、电路元件、电路结构、电路定律和分析方法等内容，是理解和应用电子学的基础，也是现代科技发展不可或缺的一部分。

希望这些信息能够帮助你更好地理解电路基础知识。

电路基础分析B-0001

单项选择题（共25题,共75分)1。

最大功率传输定理指出：A 使负载获得最大功率的条件是负载电阻R L小于单口网络的戴维南等效电阻R eq。

B 使负载获得最大功率的条件是负载电阻R L等于单口网络的戴维南等效电阻R eq 。

C 使负载获得最大功率的条件是负载电阻R L大于单口网络的戴维南等效电阻R eq .参考答案：B；考生答案:B；试题分数:3；考生得分:32. 频率特性曲线绘出A 输出量的幅值随频率变化的曲线图。

B 输出量的相位随频率变化的曲线图。

C 输出量的幅值及相位随频率变化的曲线图。

参考答案：C;考生答案：C；试题分数:3；考生得分：33。

三要素法计算方法，A 仅可用于计算一阶电路的过渡过程，但不适于计算二阶电路的过渡过程。

B 仅可用计算二阶电路的过渡过程，C 可以用计算一阶电路及二阶电路的过渡过程.参考答案：A；考生答案:A;试题分数：3;考生得分：34。

在电路换路期间，A u c (0+)= u c (0-)B i L（0+)= i L（0—)C u c (0+）= u c（0-)，i L(0+)= i L（0-)参考答案:C;考生答案：C；试题分数：3;考生得分：35。

电感线圈,其作用主要是A 主要是消耗磁场能量。

B 主要是产生磁场能量。

C 主要是存储磁场能量.参考答案：C；考生答案：B；试题分数：3；考生得分：06。

对二阶电路的过渡过程计算中，解u c(t）= e- αt（K1sinωd t + K2cosωd t）表示,A 过阻尼非振荡过程.B 欠阻尼非振荡过程。

C 临界阻尼非振荡过程。

参考答案：A；考生答案：C；试题分数：3;考生得分:07。

若将电路中的各电压和电流表达为A 相量形式，电容和电感元件用瞬时值形式表示，则可得电路的相量模型。

B 瞬时值形式，电容和电感元件用阻抗形式表示，则可得电路的相量模型。

C 相量形式,电容和电感元件用阻抗形式表示，则可得电路的相量模型。

参考答案：C;考生答案:C；试题分数:3；考生得分:38。

《简明电路分析基础》第一章课件


常见的电路元件（Circuit Elements）
电容器
电池
晶体管 电阻器
运算放大器
线圈
实际电路
实际电路：由电阻器、电容器、线圈、变压器、晶体管、 运算放大器、传输线、电池、发电机和信号发生器等电气 器件和设备连接而成的电路。
实际电路
电原理图
通常，每个电路元件都会有比较复杂的性质， 但在一定条件下，可以忽略次要性质，用一个足 以表征其主要性能的模型来表示。
实际电路 电原理图 电路模型
电路模型：由实际电路抽象 而成，近似地反映实际电路的 电气特性。即：由一些理想电 路元件用理想导线连结而成。
电路多种多样，功能各不相同： 原因之一是组成电路的元件各不相同； 原因之二是电路元件之间的连接方式各不相同。
所以我们关注： (1)电路元件的特性 (2)元件间的连结关系
每一种集总参数元件只反映一种基本电磁现象，且可以 由数学方法精确定义。比如：电阻元件只涉及消耗电能的现 象，电容元件只涉及与电场有关的现象，电感元件只涉及与 磁场有关的现象。采用集总电路模型，意味着不考虑电路中 电场与磁场的相互作用，不考虑电磁波的传播现象，认为电 能的传电路；

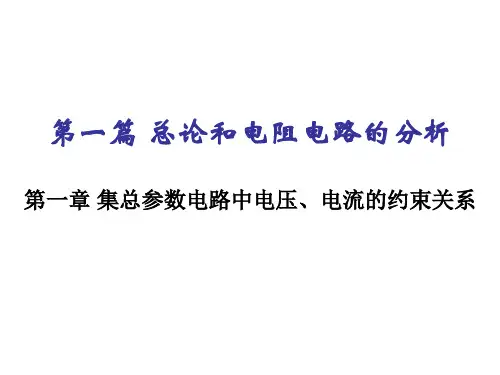

第一篇 总论和电阻电路的分析
第一章 集总参数电路中电压、电流的约束关系
根据实际电路的几何尺寸(d)与其工作信号波长(λ)的关 系，可以将电路分为两大类：
(1)集总参数电路：满足d<<λ条件的电路。
(2)分布参数电路：不满足d<<λ条件的电路。
• 集总参数电路：由电阻、电容、电感等集总元 件组成的电路；
电阻电路：只含电阻元件和电源元件的电路 （第一篇）； 动态电路： 含有动态元件的电路（第二、三篇）
• 本章重点：集总电路中各电压、电流所服 从的基本规律（约束关系）；电阻电路的 基本分析方法。
