电路分析基础教程

上篇: 电工技术第一章: 电路分析基础1.1: 电路的基本概念、定律、分析方法 1.1.1:基本要求(1) 正确理解电压、电流正方向的意义。

(2) 在正确理解电位意义的基础上，求解电路各点电位。

(3) 加强电压源的概念，建立电流源的概念。

(4) 了解电路有载工作、开路与短路的状态，强化额定值概念。

(5) 熟悉电路基本定律并能正确应用之。

(6) 学会分析、计算电路的基本方法 1.1.2: 基本内容 1.1.2.1基本概念1 电压、电流的正方向 在分析计算电路之前，首先在电路图上标注各元件的未知电流和电压的正方向（这些假设的方向，又名参考方向），如图1-1-1所示。

3R I图1-1-1根据这些正方向，应用电路的定理、定律列写方程（方程组），求解后若为正值．．，说明假设的方向与实际的方向相同；求解后若为负值．．，说明假设的方向与实际方向相反。

对于电路中的某个（些）已知的方向，有两种可能，其一是实际的方向，其二也是正方向，这要看题目本身的说明。

2电路中的电位计算求解电路某点的电位，必须首先确定参考点，令该点电位为零，记为“⊥”， 电路其余各点与之比较，高者为正（电位），低者为负（电位），如图1-1-2所示：U图 1-1-2设C 为参考点，则：c 点的电位： V C =0(V) a 点的电位： V a = +6 (V) b 点的电位： V b =-9 (V)ab 两点间的电压：U ab = V a - V b = (+6)-(-9) =15(V)注·电位具有单值性（参考点一旦设定，某点的电位是唯一的）。

·电位具有相对性（参考点选择不同，某点的电位也不同）。

·任意两点间的电位差叫电压，例如U ab = V a - V b ，显然电压具有单值性和绝对性（与参考点选择无关） 1.1.2.2基本定律 1 欧姆定律(1)一段无源支路（元件）的欧姆定律。

在图1-1-3中，U ab = R ·I （取关联正方向）。

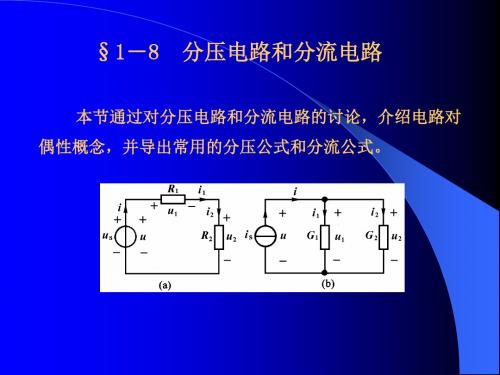

电路分析基础教案第一章：电路基本概念1.1 电路的定义与组成介绍电路的定义和基本组成元素（电源、导线、开关、负载）解释电路的作用和重要性1.2 电路的分类区分串联电路和并联电路解释串并联电路的特点和区别1.3 电流、电压和电阻电流的定义和计量单位电压的定义、计量单位和测量方法电阻的定义、计量单位和测量方法第二章：基本电路分析方法2.1 欧姆定律欧姆定律的表述和公式应用欧姆定律计算电流、电压和电阻2.2 串联电路的分析应用欧姆定律分析串联电路中的电流、电压和电阻解释串联电路的特点和计算方法2.3 并联电路的分析应用欧姆定律分析并联电路中的电流、电压和电阻解释并联电路的特点和计算方法第三章：电路元件3.1 电阻元件介绍电阻的种类、特性和应用解释电阻的计算方法和测量方法3.2 电容元件介绍电容的种类、特性和应用解释电容的计算方法和测量方法3.3 电感元件介绍电感的种类、特性和应用解释电感的计算方法和测量方法第四章：电路测量与实验4.1 测量仪器与工具介绍常用的电路测量仪器和工具（如万用表、示波器、电表等）解释各种测量仪器的工作原理和使用方法4.2 电路测量方法介绍电路测量的基本方法和步骤解释如何测量电流、电压和电阻等参数4.3 实验与实践设计简单的电路实验引导学生进行实验操作和数据采集第五章：电路分析进阶5.1 节点和回路分析介绍节点和回路的定义及分析方法解释节点电压法和回路电流法的原理和应用5.2 网孔分析介绍网孔的定义及分析方法解释网孔电流法的原理和应用5.3 等效电路分析介绍等效电路的概念和种类解释等效电路的分析和应用方法第六章：交流电路分析6.1 交流电的基本概念介绍交流电的定义和特点解释交流电的波形和频率6.2 交流电路的电阻、电容和电感分析交流电路中电阻、电容和电感的作用解释串联和并联电阻、电容和电感的计算方法6.3 交流电路的功率介绍交流电路的功率概念（有功功率、无功功率、视在功率）解释功率的计算方法和功率因数的概念第七章：频率响应分析7.1 频率响应的基本概念介绍频率响应的定义和意义解释频率响应的图表表示方法（波特图）7.2 电路元件的频率响应分析电阻、电容和电感的频率响应特性解释频率响应分析在电路设计中的应用7.3 滤波器的设计与分析介绍滤波器的基本原理和类型（低通、高通、带通、带阻）分析滤波器的频率响应特性和设计方法第八章：谐振电路分析8.1 谐振电路的基本概念介绍谐振电路的定义和特点解释谐振的条件和频率8.2 串联谐振电路的分析分析串联谐振电路中的电流、电压和功率解释串联谐振电路的计算方法和应用8.3 并联谐振电路的分析分析并联谐振电路中的电流、电压和功率解释并联谐振电路的计算方法和应用第九章：非线性电路分析9.1 非线性元件的基本概念介绍非线性元件的定义和特点解释非线性元件的伏安特性和应用9.2 非线性电路的分析方法分析非线性电路的特性和工作原理解释非线性电路的解析方法和数值方法9.3 非线性电路的应用介绍非线性电路在实际应用中的例子解释非线性电路在信号处理和控制领域的应用第十章：电路仿真与实验10.1 电路仿真软件的基本操作介绍电路仿真软件（如Multisim、LTspice等）的基本操作和界面解释电路仿真软件的功能和应用范围10.2 电路仿真实例设计并仿真简单的电路例子分析仿真结果并与理论分析进行比较介绍实验报告的基本结构和内容重点解析本文主要介绍了电路分析的基础知识和方法，涵盖了电路的基本概念、电路的分类、电流、电压和电阻、基本电路分析方法、电路元件、电路测量与实验、电路分析进阶、交流电路分析、频率响应分析、谐振电路分析、非线性电路分析以及电路仿真与实验等内容。
