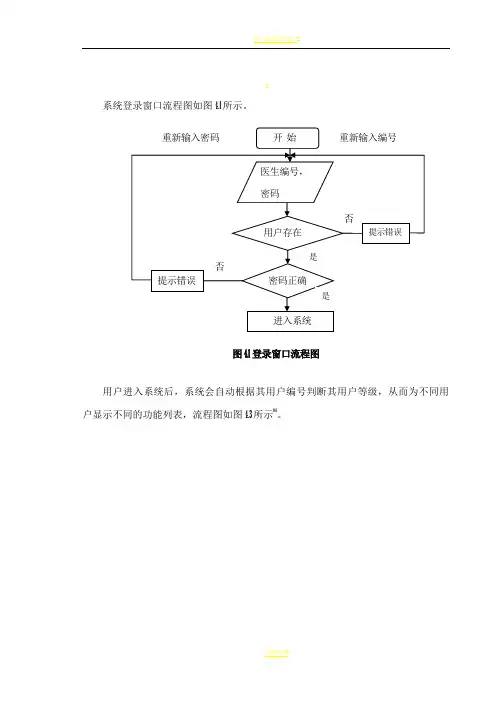

系统登录窗口流程图如图4.1所示。
图4.1 登录窗口流程图用户进入系统后，系统会自动根据其用户编号判断其用户等级，从而为不同用户显示不同的功能列表，流程图如图4.3所示[6]。
图4.3 用户身份判断病人来医院就诊首先应进行挂号，挂号模块流程如图4.5所示。
图4.5 挂号窗口流程图当日挂号流量统计窗口如图4.7所示[8]。
本医院管理信息系统中的人事管理模块、药品入库管理模块和用户管理模块均包含了添加、修改、删除等功能，就不一一演示，以下以药品入库管理模块为例来实现这些功能。
药品添加窗口：点击库存药品信息窗口下方“添加”链接则可转入药品添加页面，其流程图如图4.8所示。
是图4.8 药品添加流程图药品修改窗口：点击库存药品信息列表右侧“修改”功能链接则可转入对应药品的修改页面，显示药品信息，管理员即可修改相应药品信息，其功能流程如图4.10所示。
图4.10 修改药品流程图药品删除窗口：如果某些药品信息已经失去存在的意义，管理员可以将这些无用的药品记录删除。
在库存药品信息列表页面中，单击要删除记录右侧“删除”功能链接则系统弹出对话框确认是否删除对应记录，点击“确定”则显示删除成功对话框，系统将从数据库中删除该条记录，如点击“取消”则取消删除，其功能流程如图4.12所示。
是图4.12 药品删除流程图在人事管理模块中还包含有查询与统计功能，查询功能流程如图4.14所示。
图4.14 查询功能流程图人事管理模块还包括了统计功能，界面同查询功能，统计为单条件统计，目前包括三种，点击相应链接，系统将根据条件统计数据并列表显示，统计功能流程图如4.17所示。
图4.17 统计功能流程图病人划价主窗口：在划价前值班医生应查询该病人信息，如病人存在，则显示划价页面，显示病人基本信息，由划价医生添入其他信息，此功能的流程图如图 4.20图4.20 划价功能流程图。
