建筑保温用聚氨酯硬泡介绍 PPT

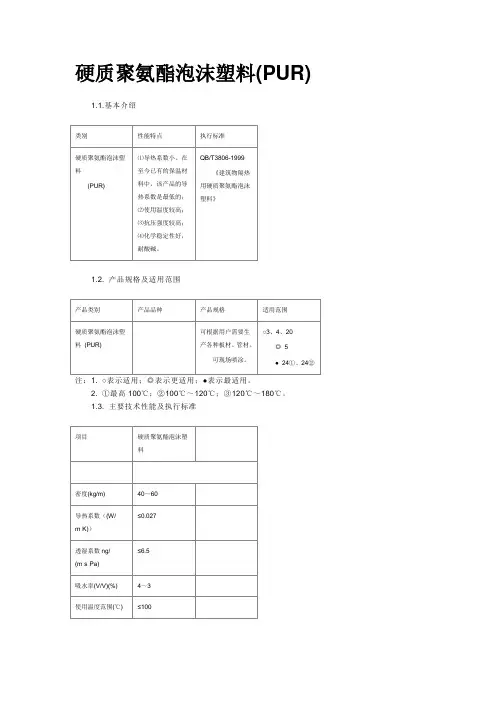

硬质聚氨酯泡沫塑料(PUR)
1.1.基本介绍
1.2. 产品规格及适用范围
注：1. ○表示适用；◎表示更适用；●表示最适用。

2. ①最高100℃；②100℃～120℃；③120℃～180℃。

1.3. 主要技术性能及执行标准
1.4 主要特点及设计选用要点
(1) 使用温度高，一般可达100℃，添加耐温辅料后，使用温度可达120℃。

(2) 聚氨酯中发泡剂会因扩散作用不断与环境中的空气进行置换，致使导热系数随时间而逐渐增大。

为了克服这一缺点，可采用压型钢板等不透气材料做面层将其密封，以限制或减缓这种置换作用。

(3) 现场喷涂聚氨酯泡沫塑料使用温度高，压缩性能高，施工简便，较EPS板更适于屋面保温。

(4) 用于管道（尤其是地下直埋管道）和屋面保温时，应采取可靠的防水、防潮措施。

同时应考虑导热系数会随时间而增大，尽量采用密封材料作保护层。

(5) 由于使用温度较高，多用于供暖管道保温。

(6) 发烟温度低，遇火时产生大量浓烟与有毒气体，不宜用作内保温材料。

(7) 虽然吸水率较低，但作为保温材料，绝不能兼做防水材料。

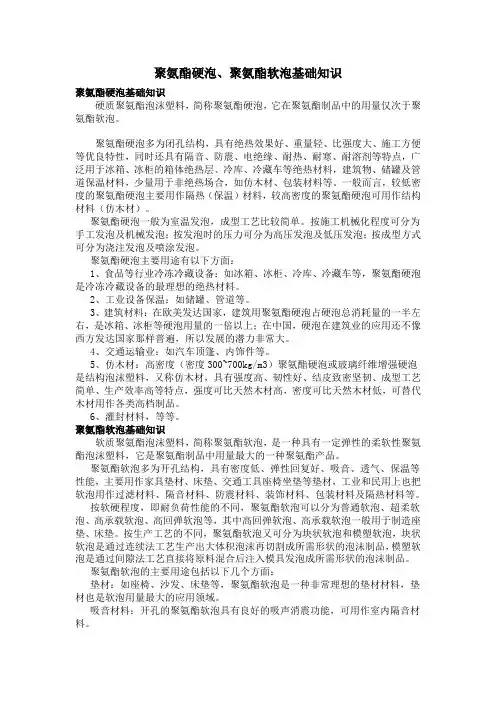

聚氨酯硬泡、聚氨酯软泡基础知识聚氨酯硬泡基础知识硬质聚氨酯泡沫塑料，简称聚氨酯硬泡，它在聚氨酯制品中的用量仅次于聚氨酯软泡。

聚氨酯硬泡多为闭孔结构，具有绝热效果好、重量轻、比强度大、施工方便等优良特性，同时还具有隔音、防震、电绝缘、耐热、耐寒、耐溶剂等特点，广泛用于冰箱、冰柜的箱体绝热层、冷库、冷藏车等绝热材料，建筑物、储罐及管道保温材料，少量用于非绝热场合，如仿木材、包装材料等。

一般而言，较低密度的聚氨酯硬泡主要用作隔热（保温）材料，较高密度的聚氨酯硬泡可用作结构材料（仿木材）。

聚氨酯硬泡一般为室温发泡，成型工艺比较简单。

按施工机械化程度可分为手工发泡及机械发泡；按发泡时的压力可分为高压发泡及低压发泡；按成型方式可分为浇注发泡及喷涂发泡。

聚氨酯硬泡主要用途有以下方面：1、食品等行业冷冻冷藏设备：如冰箱、冰柜、冷库、冷藏车等，聚氨酯硬泡是冷冻冷藏设备的最理想的绝热材料。

2、工业设备保温：如储罐、管道等。

3、建筑材料：在欧美发达国家，建筑用聚氨酯硬泡占硬泡总消耗量的一半左右，是冰箱、冰柜等硬泡用量的一倍以上；在中国，硬泡在建筑业的应用还不像西方发达国家那样普遍，所以发展的潜力非常大。

4、交通运输业：如汽车顶篷、内饰件等。

5、仿木材：高密度（密度300~700kg/m3）聚氨酯硬泡或玻璃纤维增强硬泡是结构泡沫塑料，又称仿木材，具有强度高、韧性好、结皮致密坚韧、成型工艺简单、生产效率高等特点，强度可比天然木材高，密度可比天然木材低，可替代木材用作各类高档制品。

6、灌封材料，等等。

聚氨酯软泡基础知识软质聚氨酯泡沫塑料，简称聚氨酯软泡，是一种具有一定弹性的柔软性聚氨酯泡沫塑料，它是聚氨酯制品中用量最大的一种聚氨酯产品。

聚氨酯软泡多为开孔结构，具有密度低、弹性回复好、吸音、透气、保温等性能，主要用作家具垫材、床垫、交通工具座椅坐垫等垫材，工业和民用上也把软泡用作过滤材料、隔音材料、防震材料、装饰材料、包装材料及隔热材料等。

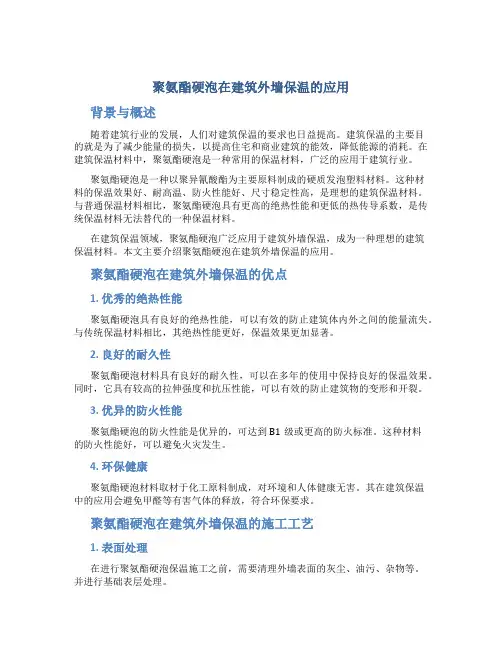

聚氨酯硬泡在建筑外墙保温的应用背景与概述随着建筑行业的发展，人们对建筑保温的要求也日益提高。

建筑保温的主要目的就是为了减少能量的损失，以提高住宅和商业建筑的能效，降低能源的消耗。

在建筑保温材料中，聚氨酯硬泡是一种常用的保温材料，广泛的应用于建筑行业。

聚氨酯硬泡是一种以聚异氰酸酯为主要原料制成的硬质发泡塑料材料。

这种材料的保温效果好、耐高温、防火性能好、尺寸稳定性高，是理想的建筑保温材料。

与普通保温材料相比，聚氨酯硬泡具有更高的绝热性能和更低的热传导系数，是传统保温材料无法替代的一种保温材料。

在建筑保温领域，聚氨酯硬泡广泛应用于建筑外墙保温，成为一种理想的建筑保温材料。

本文主要介绍聚氨酯硬泡在建筑外墙保温的应用。

聚氨酯硬泡在建筑外墙保温的优点1. 优秀的绝热性能聚氨酯硬泡具有良好的绝热性能，可以有效的防止建筑体内外之间的能量流失。

与传统保温材料相比，其绝热性能更好，保温效果更加显著。

2. 良好的耐久性聚氨酯硬泡材料具有良好的耐久性，可以在多年的使用中保持良好的保温效果。

同时，它具有较高的拉伸强度和抗压性能，可以有效的防止建筑物的变形和开裂。

3. 优异的防火性能聚氨酯硬泡的防火性能是优异的，可达到B1级或更高的防火标准。

这种材料的防火性能好，可以避免火灾发生。

4. 环保健康聚氨酯硬泡材料取材于化工原料制成，对环境和人体健康无害。

其在建筑保温中的应用会避免甲醛等有害气体的释放，符合环保要求。

聚氨酯硬泡在建筑外墙保温的施工工艺1. 表面处理在进行聚氨酯硬泡保温施工之前，需要清理外墙表面的灰尘、油污、杂物等。

并进行基础表层处理。

2. 测量剪裁施工前需要将外墙进行测量，确定外墙的面积，经过计算得出所需材料的数量。

接下来将聚氨酯硬泡板材剪裁成符合要求的尺寸。

3. 移位将剪裁好的聚氨酯硬泡板一块一块地移位于外墙板上，用铁丝或其他合适的方法将各板缝隙紧密连接。

需要注意板材在移位过程中的尺寸和方向。

4. 抹灰在完成聚氨酯硬泡板的移位后，需要在整个保温板上进行抹灰。

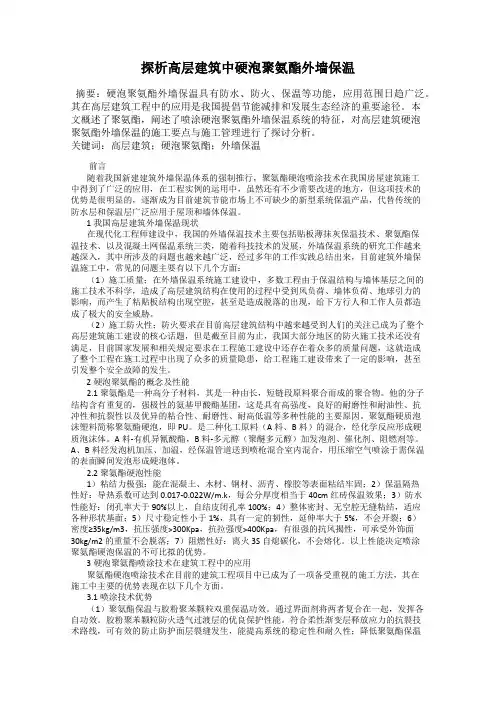

探析高层建筑中硬泡聚氨酯外墙保温摘要：硬泡聚氨酯外墙保温具有防水、防火、保温等功能，应用范围日趋广泛。

其在高层建筑工程中的应用是我国提倡节能减排和发展生态经济的重要途径。

本文概述了聚氨酯，阐述了喷涂硬泡聚氨酯外墙保温系统的特征，对高层建筑硬泡聚氨酯外墙保温的施工要点与施工管理进行了探讨分析。

关键词：高层建筑；硬泡聚氨酯；外墙保温前言随着我国新建建筑外墙保温体系的强制推行，聚氨酯硬泡喷涂技术在我国房屋建筑施工中得到了广泛的应用，在工程实例的运用中，虽然还有不少需要改进的地方，但这项技术的优势是很明显的，逐渐成为目前建筑节能市场上不可缺少的新型系统保温产品，代替传统的防水层和保温层广泛应用于屋顶和墙体保温。

1我国高层建筑外墙保温现状在现代化工程师建设中，我国的外墙保温技术主要包括贴板薄抹灰保温技术、聚氨酯保温技术、以及混凝土网保温系统三类，随着科技技术的发展，外墙保温系统的研究工作越来越深入，其中所涉及的问题也越来越广泛，经过多年的工作实践总结出来，目前建筑外墙保温施工中，常见的问题主要有以下几个方面：（1）施工质量；在外墙保温系统施工建设中，多数工程由于保温结构与墙体基层之间的施工技术不科学，造成了高层建筑结构在使用的过程中受到风负荷、墙体负荷、地球引力的影响，而产生了粘贴板结构出现空腔，甚至是造成脱落的出现，给下方行人和工作人员都造成了极大的安全威胁。

（2）施工防火性；防火要求在目前高层建筑结构中越来越受到人们的关注已成为了整个高层建筑施工建设的核心话题，但是截至目前为止，我国大部分地区的防火施工技术还没有满足，目前国家发展和相关规定要求在工程施工建设中还存在着众多的质量问题，这就造成了整个工程在施工过程中出现了众多的质量隐患，给工程施工建设带来了一定的影响，甚至引发整个安全故障的发生。

2硬泡聚氨酯的概念及性能2.1聚氨酯是一种高分子材料，其是一种由长，短链段原料聚合而成的聚合物。

他的分子结构含有重复的，强极性的氨基甲酸酯基团，这是具有高强度，良好的耐磨性和耐油性、抗冲性和抗裂性以及优异的粘合性、耐磨性、耐高低温等多种性能的主要原因。

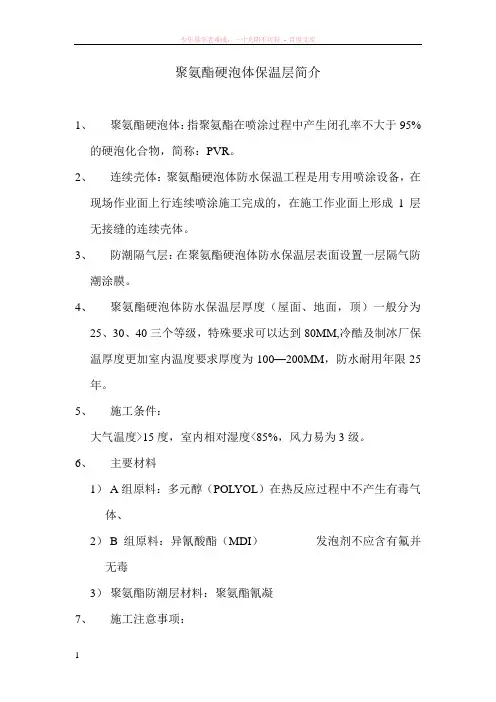

聚氨酯硬泡体保温层简介
1、聚氨酯硬泡体：指聚氨酯在喷涂过程中产生闭孔率不大于95%
的硬泡化合物，简称：PVR。

2、连续壳体：聚氨酯硬泡体防水保温工程是用专用喷涂设备，在
现场作业面上行连续喷涂施工完成的，在施工作业面上形成1层无接缝的连续壳体。

3、防潮隔气层：在聚氨酯硬泡体防水保温层表面设置一层隔气防
潮涂膜。

4、聚氨酯硬泡体防水保温层厚度（屋面、地面，顶）一般分为
25、30、40三个等级，特殊要求可以达到80MM,冷酷及制冰厂保
温厚度更加室内温度要求厚度为100—200MM，防水耐用年限25年。

5、施工条件：
大气温度>15度，室内相对湿度<85%，风力易为3级。

6、主要材料
1）A组原料：多元醇（POLYOL）在热反应过程中不产生有毒气体、
2）B组原料：异氰酸酯（MDI）发泡剂不应含有氟并无毒
3）聚氨酯防潮层材料：聚氨酯氰凝
7、施工注意事项：
1）施工基面检查、清理、验收合格后刷涂防潮隔气层。

2）预埋膨胀螺栓及丝杆并涂聚氨酯氰凝不小于4遍
3）根据保温层厚度一个施工作业面分几遍连续涂刷完成，当日作业必须当日连续喷涂施工完毕，异型部位应按细部构造进行喷
涂施工。

4）聚氨酯硬质泡沫体材料喷涂施工后20分钟内严禁上人行走。

5）聚氨酯硬泡体防水保温层检验、测试合格后，方可进行防护层施工。

6）聚氨酯硬泡体防水保温层喷涂施工，应喷涂一块500*500MM，同厚度试块以备材料性能送检。

8、质量检验：（7--2）
9、工程验收：（7--3）。

聚氨酯硬泡定义
聚氨酯硬泡是一种高分子材料，具有轻质、隔热、吸音、防水、防火等优良性能，广泛应用于建筑、交通、航空、船舶、电子、家具等领域。

聚氨酯硬泡的制备过程是将聚醚或聚酯多元醇与异氰酸酯混合，加入发泡剂、催化剂、稳定剂等辅助剂，经过混合、搅拌、注入模具、加热固化等工艺步骤制成。

制备过程中需要注意控制发泡剂的用量、温度、时间等参数，以获得理想的泡孔结构和物理性能。

聚氨酯硬泡的应用领域非常广泛。

在建筑领域，聚氨酯硬泡常用于墙体、屋顶、地面、门窗等隔热、保温、防水、防火等方面。

在交通领域，聚氨酯硬泡常用于汽车、火车、飞机等车辆的隔热、吸音、减震等方面。

在航空航天领域，聚氨酯硬泡常用于航空器的隔热、保温、减重等方面。

在电子领域，聚氨酯硬泡常用于电子产品的保护、隔热、吸音等方面。

在家具领域，聚氨酯硬泡常用于沙发、床垫、椅子等家具的舒适性、弹性、耐久性等方面。

聚氨酯硬泡作为一种优良的高分子材料，具有广泛的应用前景和市场需求。

随着科技的不断进步和人们对环保、节能、安全等方面的要求不断提高，聚氨酯硬泡的应用前景将更加广阔。

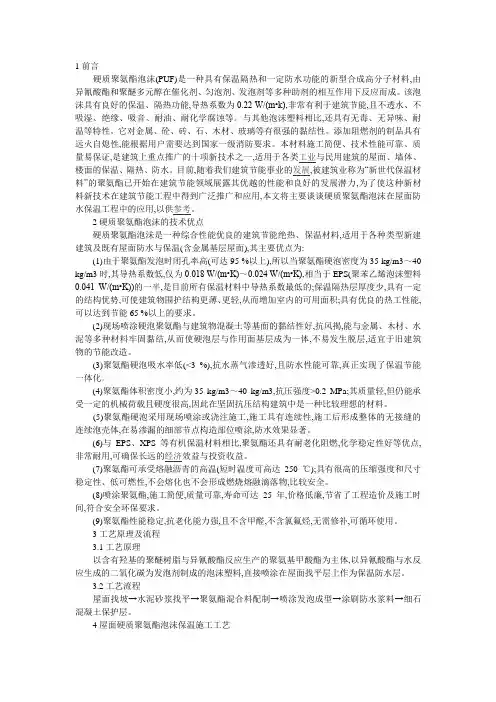

1前言硬质聚氨酯泡沫(PUF)是一种具有保温隔热和一定防水功能的新型合成高分子材料,由异氰酸酯和聚醚多元醇在催化剂、匀泡剂、发泡剂等多种助剂的相互作用下反应而成。

该泡沫具有良好的保温、隔热功能,导热系数为0.22 W/(m•k),非常有利于建筑节能,且不透水、不吸湿、绝缘、吸音、耐油、耐化学腐蚀等。

与其他泡沫塑料相比,还具有无毒、无异味、耐温等特性。

它对金属、砼、砖、石、木材、玻璃等有很强的黏结性。

添加阻燃剂的制品具有远火自熄性,能根据用户需要达到国家一级消防要求。

本材料施工简便、技术性能可靠、质量易保证,是建筑上重点推广的十项新技术之一,适用于各类工业与民用建筑的屋面、墙体、楼面的保温、隔热、防水。

目前,随着我们建筑节能事业的发展,被建筑业称为“新世代保温材料”的聚氨酯已开始在建筑节能领域展露其优越的性能和良好的发展潜力,为了使这种新材料新技术在建筑节能工程中得到广泛推广和应用,本文将主要谈谈硬质聚氨酯泡沫在屋面防水保温工程中的应用,以供参考。

2硬质聚氨酯泡沫的技术优点硬质聚氨酯泡沬是一种综合性能优良的建筑节能绝热、保温材料,适用于各种类型新建建筑及既有屋面防水与保温(含金属基层屋面),其主要优点为:(1)由于聚氨酯发泡时闭孔率高(可达95 %以上),所以当聚氨酯硬泡密度为35 kg/m3～40 kg/m3时,其导热系数低,仅为0.018 W/(m•K)～0.024 W/(m•K),相当于EPS(聚苯乙烯泡沫塑料0.041 W/(m•K))的一半,是目前所有保温材料中导热系数最低的;保温隔热层厚度少,具有一定的结构优势,可使建筑物围护结构更薄、更轻,从而增加室内的可用面积;具有优良的热工性能,可以达到节能65 %以上的要求。

(2)现场喷涂硬泡聚氨酯与建筑物混凝土等基面的黏结性好,抗风揭,能与金属、木材、水泥等多种材料牢固黏结,从而使硬泡层与作用面基层成为一体,不易发生脱层,适宜于旧建筑物的节能改造。

聚氨酯硬泡物理性能及原理聚氨酯硬泡物理性能及原理一、保温隔热性能导热系数0.017-0.024w/m.k。

导热系数为在稳定条件下1m厚物体两侧表面温差1k、1h时间、1m2面积传递的热量。

（传热系数：稳定条件下，围护结构两侧温差为1k、1h内通过1m2面积传递的热量，单位w/m2.k）。

几种保温材料保温隔热性能比较表导热系数w/m.k聚氨酯硬泡EPS XPS 胶粉EPS颗粒岩棉膨胀珍珠岩粘土砖0.0240.0410.0280.0590.0570.060.8从上表可见，聚氨酯硬泡是最好的保温隔热材料。

聚氨酯硬泡体的保温隔热机理：密度>30kg/m3的硬泡为多面体的闭孔结构，气泡内的CFCS气体导热性能极低，导热系数<0.015，气泡的气体不流通。

用喷涂硬泡做墙体保温材料，它与墙体整体无缝密封、无空腔、无锚钉、粘结牢固。

二、稳定性能聚氨酯硬泡体在正负70℃温差变化下，空气潮湿度45%-75%环境下尺寸变化率<1%，其原因为气泡内的CFCS气体在这种环境下，体积不发生变化，网络骨架（气泡壁）很薄是由硬泡基料异氢酸酯固化构成，变形可忽略不计，聚氨酯系有机高分子材料，耐腐蚀能力级强，在酸雨、CO2的作用下不会发生变化。

三、粘结密封性能聚氨酯本身就是一种很好的粘结剂，它在结构中含有极性基团-NCO-对各种材料的粘结力极强，如下表：基层墙体粘结强度MPa破坏面基层墙体粘结强度破坏面混凝土0.32聚氨酯断裂瓷砖0.28聚氨酯断裂水泥砂浆0.35聚氨酯断裂钢板0.33聚氨酯断裂实心粘土砖0.30聚氨酯断裂铝塑0.32聚氨酯断裂根据上表显示：聚氨酯直接喷涂于基面上不需任何处理剂，只要基层含水率、＜10%，就能有效的粘结，实现无缝无空腔整体密封。

四、防水性能①吸水率：因PU泡沫气泡为闭孔，闭孔率＞92%，自结皮闭孔100%，吸水率大小与密度有关，密度愈大吸水率愈小，见下图。

由上表可见，密度大吸水低，是因密度愈大闭孔率愈高。
