巴斯夫聚氨酯保温板

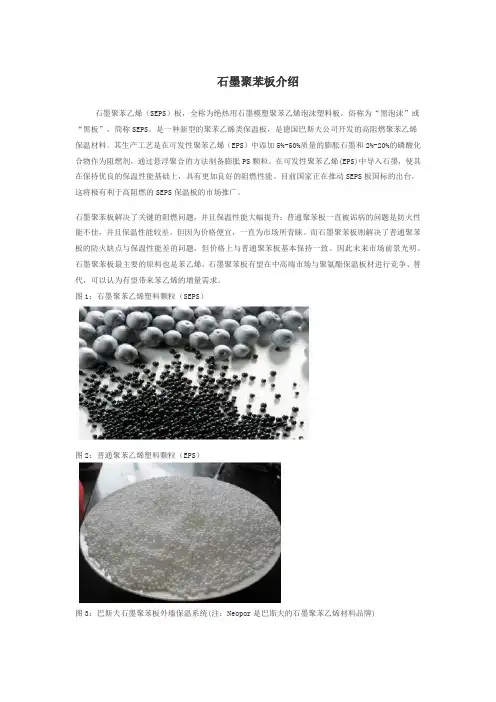

石墨聚苯板介绍石墨聚苯乙烯（SEPS）板，全称为绝热用石墨模塑聚苯乙烯泡沫塑料板，俗称为“黑泡沫”或“黑板”，简称SEPS。

是一种新型的聚苯乙烯类保温板，是德国巴斯夫公司开发的高阻燃聚苯乙烯保温材料。

其生产工艺是在可发性聚苯乙烯（EPS）中添加5%-50%质量的膨胀石墨和2%-20%的磷酸化合物作为阻燃剂，通过悬浮聚合的方法制备膨胀PS颗粒。

在可发性聚苯乙烯(EPS)中导入石墨，使其在保持优良的保温性能基础上，具有更加良好的阻燃性能。

目前国家正在推动SEPS板国标的出台，这将极有利于高阻燃的SEPS保温板的市场推广。

石墨聚苯板解决了关键的阻燃问题，并且保温性能大幅提升：普通聚苯板一直被诟病的问题是防火性能不佳，并且保温性能较差。

但因为价格便宜，一直为市场所青睐。

而石墨聚苯板则解决了普通聚苯板的防火缺点与保温性能差的问题，但价格上与普通聚苯板基本保持一致。

因此未来市场前景光明。

石墨聚苯板最主要的原料也是苯乙烯，石墨聚苯板有望在中高端市场与聚氨酯保温板材进行竞争、替代，可以认为有望带来苯乙烯的增量需求。

图1：石墨聚苯乙烯塑料颗粒（SEPS）图2：普通聚苯乙烯塑料颗粒（EPS）图3：巴斯夫石墨聚苯板外墙保温系统(注：Neopor是巴斯夫的石墨聚苯乙烯材料品牌)石墨聚苯板解决了关键的阻燃问题：高熔点石墨的引入，提高了苯乙烯的熔化温度以及延长了苯乙烯的熔化时间；同条件下，SEPS板局部熔化，熔化时间为50s；而EPS板几乎全部熔化，熔化时间为14s；近火源烘烤时，SEPS板无明火，而普通的EPS板有瞬时明火，火焰容易蔓延。

另外，SEPS板具有更好的导电性能，也利于生产中的防静电起火。

图4：石墨聚苯板防火性能图5：普通聚苯板的防火性能石墨聚苯板与普通聚苯板相比，具备两大优点：低导热系数与低密度。

SEPS板的导热系数为0.032w/m.k，普通EPS板的导热系数为0.041w/m.k；石墨聚苯板的密度也显著低于普通聚苯板，在同样的保温效果下，意味着原材料的使用量可以大幅降低。

聚氨酯保温材料中文名：聚氨基甲酸酯；聚氨酯英文名：polyurethane用途：根据所用原料的不同，可有不同性质的产品，一般为聚酯型和聚醚型两类。

可用于制造塑料、橡胶、纤维、硬质和软质泡沫塑料、胶粘剂和涂料等。

制备来源：由二元或多元异氰酸酯与二元或多元羟基化合物作用而成的高分子化合物。

聚氨基甲酸酯，是分子结构中含有—NHCOO—单元的高分子化合物，该单元由异氰酸基和羟基反应而成，反应式如下：—N=C=O + HOˉ→—NH-COOˉ聚氨酯的发现：20世纪30年代，德国Otto Bayer 首先合成了PU。

在1950年前后，PU 作为纺织整理剂在欧洲出现，但大多为溶剂型产品用于干式涂层整理。

20世纪60年代，由于人们环保意识的增强和政府环保法规的出台，水系PU涂层应运而生。

70年代以后，水系PU涂层迅速发展，PU涂层织物已广泛应用。

80年代以来，PU的研究和应用技术出现了突破性进展。

与国外相比，国内关于PU纺织品整理剂的研究较晚。

研发历史聚氨酯（简称PU）是由多异氰酸酯和聚醚多元醇或聚酯多元醇或/及小分子多元醇、多元胺或水等扩链剂或交联剂等原料制成的聚合物。

通过改变原料种类及组成，可以大幅度地改变产品形态及其性能，得到从柔软到坚硬的最终产品。

聚氨酯制品形态有软质、半硬质及硬质泡沫塑料、弹性体、油漆涂料、胶粘剂、密封胶、合成革涂层树脂、弹性纤维等，广泛应用于汽车制造、冰箱制造、交通运输、土木建筑、鞋类、合成革、织物、机电、石油化工、矿山机械、航空、医疗、农业等许多领域。

1937年德国Otto Bayer教授首先发现多异氰酸酯与多元醇化台物进行加聚反应可制得聚氨酯，并以此为基础进入工业化应用，英美等国1945～1947年从德国获得聚氨酯树脂的制造技术于1950年相继开始工业化。

日本1955年从德国Bayer公司及美国DuPont公司引进聚氨酯工业化生产技术。

20世纪50年代末我国聚氨酯工业开始起步，近lO多年发展较快。

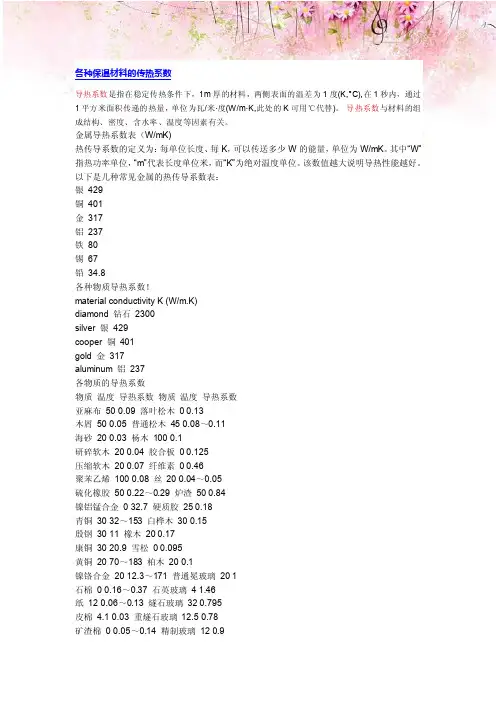

各种保温材料的传热系数导热系数是指在稳定传热条件下，1m厚的材料，两侧表面的温差为1度(K,°C),在1秒内，通过1平方米面积传递的热量，单位为瓦/米·度(W/m·K,此处的K可用℃代替)。

导热系数与材料的组成结构、密度、含水率、温度等因素有关。

金属导热系数表（W/mK)热传导系数的定义为：每单位长度、每K，可以传送多少W的能量，单位为W/mK。

其中“W”指热功率单位，“m”代表长度单位米，而“K”为绝对温度单位。

该数值越大说明导热性能越好。

以下是几种常见金属的热传导系数表：银429铜401金317铝237铁80锡67铅34.8各种物质导热系数！material conductivity K (W/m.K)diamond 钻石2300silver 银429cooper 铜401gold 金317aluminum 铝237各物质的导热系数物质温度导热系数物质温度导热系数亚麻布50 0.09 落叶松木0 0.13木屑50 0.05 普通松木45 0.08～0.11海砂20 0.03 杨木100 0.1研碎软木20 0.04 胶合板0 0.125压缩软木20 0.07 纤维素0 0.46聚苯乙烯100 0.08 丝20 0.04～0.05硫化橡胶50 0.22～0.29 炉渣50 0.84镍铝锰合金0 32.7 硬质胶25 0.18青铜30 32～153 白桦木30 0.15殷钢30 11 橡木20 0.17康铜30 20.9 雪松0 0.095黄铜20 70～183 柏木20 0.1镍铬合金20 12.3～171 普通冕玻璃20 1石棉0 0.16～0.37 石英玻璃4 1.46纸12 0.06～0.13 燧石玻璃32 0.795皮棉 4.1 0.03 重燧石玻璃12.5 0.78矿渣棉0 0.05～0.14 精制玻璃12 0.9毡0.04 汽油12 0.11蜡0.04 凡士林12 0.184纸板0.14 “天然气”油12 0.14皮革0.18～0.19 甘油0 0.276冰2.22 煤油100 0.12新下的雪0.1 蓖麻油500 0.18填实了的雪0.21 橄榄油0 0.165瓷1.05 已烷0 0.152石蜡油0.123 二氯乙烷0.147变压器油0.128 90%硫酸0.354石油0.14 醋酸18石蜡0.12 硝基苯0.159柴油机燃油0.12 二硫化碳0.144沥青0.699 甲醇0.207玄武岩2.177 四氯化碳0.106拌石水泥1.5 三氯甲烷0.121花岗石2.68～3.35 氨气* 0.022丙铜0.177 水蒸汽* 0.0235～0.025苯0.139 重水蒸汽* 0.072水0.54 空气* 0.024聚苯板0.04 木工板0.1-0.2重水0.559 硫化氢* 0.013表2 窗体材料导热系数窗框材料钢材铝合金PVC PA 松木导热系数58.2 203 0.16 0.23 0.17表3 不同玻璃的传热系数玻璃类型玻璃结构(m) 传热系数K-w/(m2-k)单层玻璃6.2双层中空玻璃5×9×5 3.265×12×5 3.11一层中空玻璃5×9×5×9×5 2.22←-- 5×12×5×12×5 2.08Lhw-E中空玻璃5×12×5 1.71巴斯夫BASF聚氨酯黑白组合料物理化学特性：喷涂型聚醚组合料由聚醚多元醇、匀泡剂、催化剂、教练剂、阻燃剂、发泡剂等组份组成，依用途的不同可分为冷库、屋面防水保温、外墙保温、设备保温等主要类型。

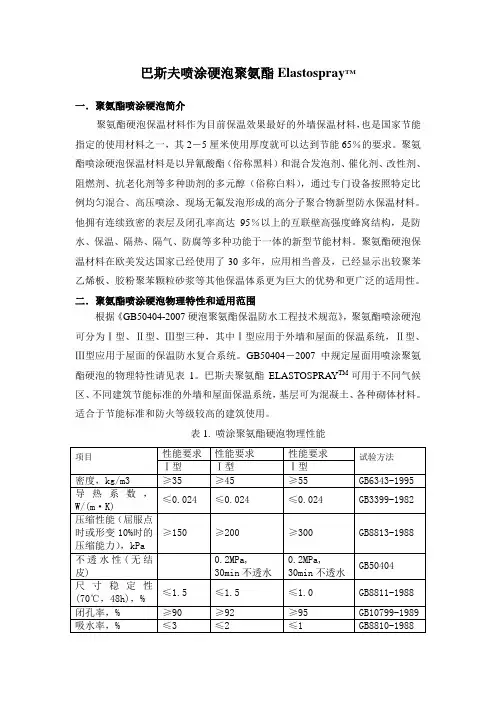

巴斯夫喷涂硬泡聚氨酯Elastospray TM一．聚氨酯喷涂硬泡简介聚氨酯硬泡保温材料作为目前保温效果最好的外墙保温材料，也是国家节能指定的使用材料之一，其2－5厘米使用厚度就可以达到节能65％的要求。

聚氨酯喷涂硬泡保温材料是以异氰酸酯（俗称黑料）和混合发泡剂、催化剂、改性剂、阻燃剂、抗老化剂等多种助剂的多元醇（俗称白料），通过专门设备按照特定比例均匀混合、高压喷涂、现场无氟发泡形成的高分子聚合物新型防水保温材料。

他拥有连续致密的表层及闭孔率高达95％以上的互联壁高强度蜂窝结构，是防水、保温、隔热、隔气、防腐等多种功能于一体的新型节能材料。

聚氨酯硬泡保温材料在欧美发达国家已经使用了30多年，应用相当普及，已经显示出较聚苯乙烯板、胶粉聚苯颗粒砂浆等其他保温体系更为巨大的优势和更广泛的适用性。

二．聚氨酯喷涂硬泡物理特性和适用范围根据《GB50404-2007硬泡聚氨酯保温防水工程技术规范》，聚氨酯喷涂硬泡可分为Ⅰ型、Ⅱ型、Ⅲ型三种，其中Ⅰ型应用于外墙和屋面的保温系统，Ⅱ型、Ⅲ型应用于屋面的保温防水复合系统。

GB50404－2007中规定屋面用喷涂聚氨酯硬泡的物理特性请见表1。

巴斯夫聚氨酯ELASTOSPRAY TM可用于不同气候区、不同建筑节能标准的外墙和屋面保温系统，基层可为混凝土、各种砌体材料。

适合于节能标准和防火等级较高的建筑使用。

表1. 喷涂聚氨酯硬泡物理性能三．聚氨酯喷涂硬泡特点聚氨酯保温材料与传统保温材料的性能对比具有如下的优点： 1. 卓越的保温隔热性能聚氨酯硬泡保温材料是一种高性能的高分子热固性保温材料。

聚氨酯硬泡保温材料是目前最优异的建筑保温隔热材料，其导热系数低于0.024w/m.k ，远低于其他传统的保温材料。

由于采用现场直接喷涂施工，能形成连续的保温层，即使节点等复杂部位也不会有冷热桥想象。

2. 优异的防水性能聚氨酯喷涂硬泡保温材料连续自结的表皮和能达到95％以上的高强度互联壁闭孔，具有理想的不透水性和良好的水蒸气渗透阻，采用现场直接喷涂技术，可以在建筑外墙和屋面形成一层无接缝的连续防水层，在异型施工中更具有鲜明的优点，能有效避免雨水渗漏。

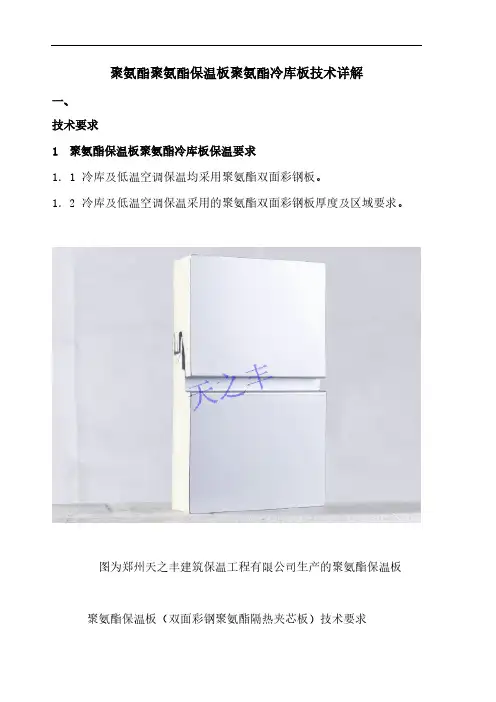

聚氨酯聚氨酯保温板聚氨酯冷库板技术详解一、技术要求1 聚氨酯保温板聚氨酯冷库板保温要求1．1冷库及低温空调保温均采用聚氨酯双面彩钢板。

1．2冷库及低温空调保温采用的聚氨酯双面彩钢板厚度及区域要求。

图为郑州天之丰建筑保温工程有限公司生产的聚氨酯保温板聚氨酯保温板（双面彩钢聚氨酯隔热夹芯板）技术要求1、面板：（1）保温板面板采用0.5mm厚基板的彩钢金属面板，宝钢彩钢板，白灰色（2）面板要求附防止破坏磨损的PVC薄膜序号项目技术指标备注1基板类型热镀锌冷轧钢板2材料厚度≧0.5mm3镀锌量≧120g／m2双面镀锌量4外壁板涂层聚酯树脂2、聚氨酯发泡料（1）保温板的绝缘材料使用高压聚氨酯发泡材料，阻燃，绿色环保型。

材料内添加有阻燃剂（2）硬质聚氨酯泡沫塑料物理及机械性能指针序号项目技术指标备注1导热系数λ≦0.024w／m﹒k2密度38～42kg／m33抗压强度160kpa变形10%4吸水率≦3%5闭孔率≧95%6尺寸稳定性≦±1%7断裂延伸性≧10%（3）硬质聚氨酯泡沫塑料燃烧性能指标：按GB8624-2012《建筑材料及制品燃烧性能分级》达到B1级。

（4）聚氨酯发泡料品牌要求：亨斯曼，拜耳，陶氏，巴斯夫或同等品牌。

（5）为满足中华人民共和国环境保护法要求，聚氨酯保温板发泡剂为：HCFC-141B或其它绝对环保型发泡剂，不得采用国家禁止用的达不到环保要求的F11作为发泡剂。

如采用HCFC-141B发泡剂，需提供“中华人民共和国环境保护部”颁发的配额许可证。

图为郑州天之丰建筑保温工程有限公司生产的聚氨酯保温板效果图1.3、保温板整体性能：（1）保温板的面板与隔热材料的粘结强度≧1.0kg／cm（0.1Mpa）。

（2）保温板的安装结合面不允许有外露的硬质聚氨酯泡沫塑料，结合面上不得有凹凸大于1.5mm尺寸的缺陷，且其面积不大于1cm2.（3）保温板的板面要保持光滑平整，不能有翘曲、划伤、凹凸不平的缺陷。

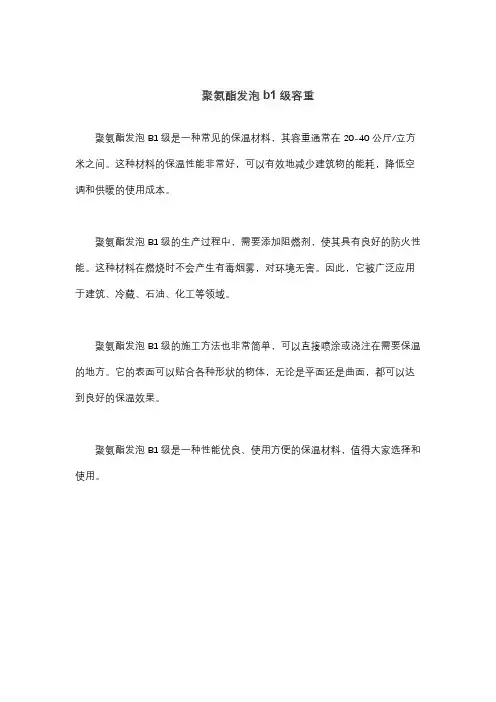

聚氨酯发泡b1级容重
聚氨酯发泡B1级是一种常见的保温材料，其容重通常在20-40公斤/立方米之间。

这种材料的保温性能非常好，可以有效地减少建筑物的能耗，降低空调和供暖的使用成本。

聚氨酯发泡B1级的生产过程中，需要添加阻燃剂，使其具有良好的防火性能。

这种材料在燃烧时不会产生有毒烟雾，对环境无害。

因此，它被广泛应用于建筑、冷藏、石油、化工等领域。

聚氨酯发泡B1级的施工方法也非常简单，可以直接喷涂或浇注在需要保温的地方。

它的表面可以贴合各种形状的物体，无论是平面还是曲面，都可以达到良好的保温效果。

聚氨酯发泡B1级是一种性能优良、使用方便的保温材料，值得大家选择和使用。
