自相关仪原理简介
- 格式:docx
- 大小:64.54 KB
- 文档页数:2

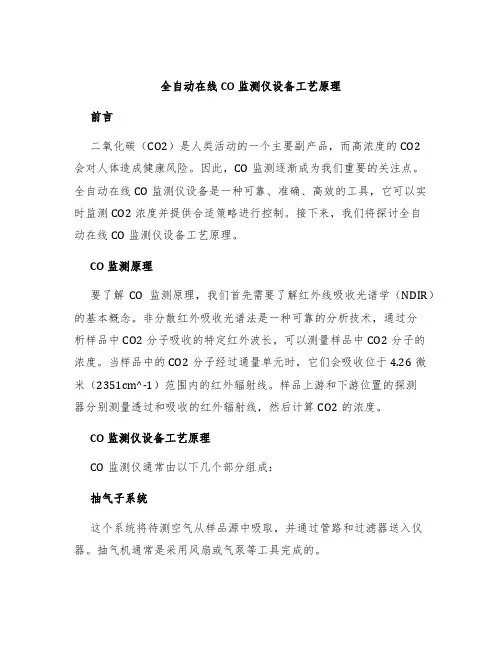

全自动在线CO监测仪设备工艺原理前言二氧化碳(CO2)是人类活动的一个主要副产品,而高浓度的CO2会对人体造成健康风险。
因此,CO监测逐渐成为我们重要的关注点。
全自动在线CO监测仪设备是一种可靠、准确、高效的工具,它可以实时监测CO2浓度并提供合适策略进行控制。
接下来,我们将探讨全自动在线CO监测仪设备工艺原理。
CO监测原理要了解CO监测原理,我们首先需要了解红外线吸收光谱学(NDIR)的基本概念。
非分散红外吸收光谱法是一种可靠的分析技术,通过分析样品中CO2分子吸收的特定红外波长,可以测量样品中CO2分子的浓度。
当样品中的CO2分子经过通量单元时,它们会吸收位于4.26微米(2351cm^-1)范围内的红外辐射线。
样品上游和下游位置的探测器分别测量透过和吸收的红外辐射线,然后计算CO2的浓度。
CO监测仪设备工艺原理CO监测仪通常由以下几个部分组成:抽气子系统这个系统将待测空气从样品源中吸取,并通过管路和过滤器送入仪器。
抽气机通常是采用风扇或气泵等工具完成的。
通量单元通量单元是CO检测仪的重要组成部分,它包括一小段光路,光路中待测空气(样品)会被光线照射,然后经过检测器。
滤光单元滤光单元是一种光学装置,用于提高CO的检测灵敏度。
其设计灵感来自于NDIR技术中的微弱信号——光谱干扰。
滤光单元通过滤除光源特定波长范围内的光线,提高了检测器的信噪比,进而提高了检测精度和灵敏度。
指示器指示器通常是一块显示屏或灯光,用于直观地显示CO的浓度水平,以便用户只需一眼即可快速了解CO的情况。
控制模块控制模块是仪器的大脑,负责将检测器的原始数据转化为可读的结果并提供报警信号。
控制模块还可以与其他控制或数据采集设备通信,以实现全自动在线检测。
总结通过了解CO监测的基本原理和全自动在线CO监测仪设备的工艺原理,我们可以更好地掌握CO监测的方法和步骤,从而更好地保护人类健康和环境安全。
全自动在线CO监测仪设备作为一种高效的监测工具,广泛应用于工业、建筑、医疗、学校和其他领域,将对我们日常生活的安全带来更大的保障。

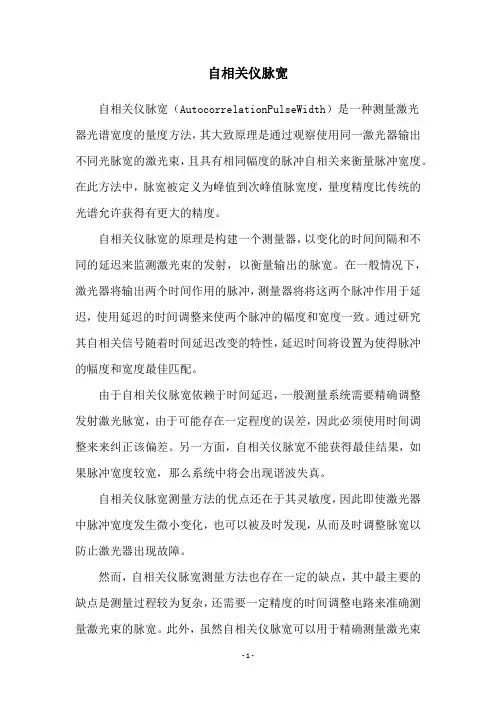

自相关仪脉宽自相关仪脉宽(AutocorrelationPulseWidth)是一种测量激光器光谱宽度的量度方法,其大致原理是通过观察使用同一激光器输出不同光脉宽的激光束,且具有相同幅度的脉冲自相关来衡量脉冲宽度。
在此方法中,脉宽被定义为峰值到次峰值脉宽度,量度精度比传统的光谱允许获得有更大的精度。
自相关仪脉宽的原理是构建一个测量器,以变化的时间间隔和不同的延迟来监测激光束的发射,以衡量输出的脉宽。
在一般情况下,激光器将输出两个时间作用的脉冲,测量器将将这两个脉冲作用于延迟,使用延迟的时间调整来使两个脉冲的幅度和宽度一致。
通过研究其自相关信号随着时间延迟改变的特性,延迟时间将设置为使得脉冲的幅度和宽度最佳匹配。
由于自相关仪脉宽依赖于时间延迟,一般测量系统需要精确调整发射激光脉宽,由于可能存在一定程度的误差,因此必须使用时间调整来来纠正该偏差。
另一方面,自相关仪脉宽不能获得最佳结果,如果脉冲宽度较宽,那么系统中将会出现谐波失真。
自相关仪脉宽测量方法的优点还在于其灵敏度,因此即使激光器中脉冲宽度发生微小变化,也可以被及时发现,从而及时调整脉宽以防止激光器出现故障。
然而,自相关仪脉宽测量方法也存在一定的缺点,其中最主要的缺点是测量过程较为复杂,还需要一定精度的时间调整电路来准确测量激光束的脉宽。
此外,虽然自相关仪脉宽可以用于精确测量激光束的脉宽,但它并不能判断激光器的能量是否为常数,也无法判断激光的多普勒漂移和声学混叠情况。
总之,自相关仪脉宽对于精确测量激光器光谱宽度具有重要意义,它可以及时发现激光器内脉冲宽度微小变化,并通过调整到最佳发射脉宽,从而保证良好的光学特性。
但是由于其复杂的测量过程,需要一定精度的时间调整电路,另外它仅能测量激光器脉宽,无法用于判断激光器的其它特性。
超短脉冲激光的相位与振幅测试测试激光脉冲的光谱随时间变化的方法,成为频率分辨光学开关法(FROG),它是一种能以各种实验几何形式应用的通用技术。
主要有两种几何形式:放大系统的自衍射(SD FROG)和振荡器的二次谐波(SHG-FROG)。
SHG-FROG可以在450nm~2000nm范围内工作,主要取决于非线性晶体。
由于时间-带宽不确定原理的影响,所以超短激光脉冲具有很大的带宽。
如光谱分量同时进入激光脉冲的带宽范围内,可认为该脉冲已达到其变换极限。
脉冲达到变换极限说明其持续时间最短。
材料特性(如色散)能改变光线光谱分量之间的(相位)关系,从而能及时有效地从脉冲中分离蓝色和红色分量。
这就是啁啾效应,对于超短脉冲而言,它能及时延长脉冲。
虽然自相关仪能测量超短脉冲的持续时间,但是它不能对不同光谱分量之间的相位关系进行测试。
主要原因是自相关仪采用了单元素光电探测器,它能有效合并脉冲的光谱轮廓。
FROG是一种能监视脉冲光谱轮廓随时间变化的先进技术。
我们能利用这些技术完整地重建电场。
在这些技术中,FROG是最直接和最简单的方法。
如上所述,FROG能完整地恢复输入场的相位,却不存在自相关导致的模糊性。
每种几何外形都有一定的优势与局限,这要根据需测量的激光脉冲的应用环境具体判断。
SD FROG跟踪能提供脉冲的直观画面(保留时间方向),这正是我们迫切需要的实时激光对中功能。
而且它的几何外形与扫描式自相关仪完全相同,其中的非线性介质是一片薄玻璃(<200μm),因此这种几何外形不仅极具成本效益,而且便于直接应用。
在衰减过程中,SD FROG 需要相对较高的峰值功率,但大部分超快振荡器都无法提供这种功率,因此它仅限于在放大系统中使用。
SHG FROG是应用很广泛的FROG,它其实就是一种光谱分辨自相关仪。
虽然光谱相位会在测量时丢失,但我们能利用有效的算法推断出光谱相位的阶次和幅度,这样当需要再次测量时就能确定相位信息。

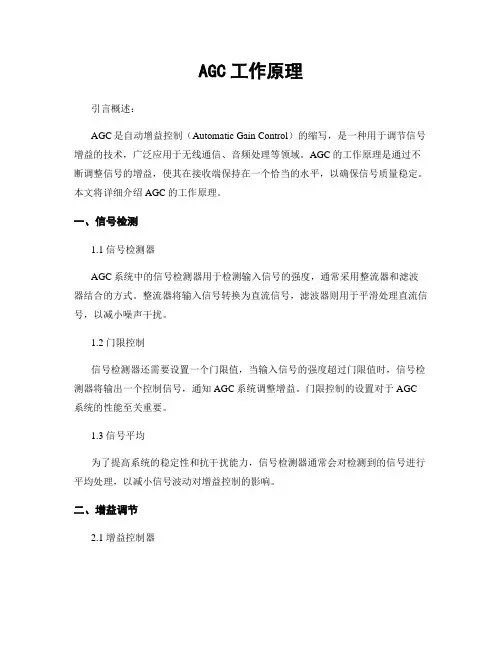

AGC工作原理引言概述:AGC是自动增益控制(Automatic Gain Control)的缩写,是一种用于调节信号增益的技术,广泛应用于无线通信、音频处理等领域。
AGC的工作原理是通过不断调整信号的增益,使其在接收端保持在一个恰当的水平,以确保信号质量稳定。
本文将详细介绍AGC的工作原理。
一、信号检测1.1 信号检测器AGC系统中的信号检测器用于检测输入信号的强度,通常采用整流器和滤波器结合的方式。
整流器将输入信号转换为直流信号,滤波器则用于平滑处理直流信号,以减小噪声干扰。
1.2 门限控制信号检测器还需要设置一个门限值,当输入信号的强度超过门限值时,信号检测器将输出一个控制信号,通知AGC系统调整增益。
门限控制的设置对于AGC 系统的性能至关重要。
1.3 信号平均为了提高系统的稳定性和抗干扰能力,信号检测器通常会对检测到的信号进行平均处理,以减小信号波动对增益控制的影响。
二、增益调节2.1 增益控制器AGC系统中的增益控制器根据信号检测器输出的控制信号,调节信号放大器的增益。
增益控制器通常采用反馈控制的方式,不断监测输出信号的强度,并根据反馈信号调整增益。
2.2 增益范围增益控制器需要设置一个合适的增益范围,以确保在信号强度变化较大时能够及时做出调整。
增益范围的设置需要根据具体的应用场景和信号特性进行调整。
2.3 增益平稳性为了保证系统的稳定性和信号质量,增益控制器需要具有良好的平稳性,即在信号强度变化较快时能够快速调整增益,并在信号稳定时保持增益不变。
三、反馈控制3.1 反馈路径AGC系统中的反馈控制是通过监测输出信号的强度,实现对增益的动态调节。
反馈路径通常包括输出信号检测器、增益控制器和信号放大器,构成一个闭环控制系统。
3.2 反馈延迟为了避免反馈控制引入过大的延迟,AGC系统需要设计合适的反馈路径,以确保反馈信号能够及时传递给增益控制器并实现增益调节。
3.3 反馈稳定性反馈控制的稳定性对于AGC系统的性能至关重要,需要避免反馈路径中浮现振荡或者不稳定的情况,以确保系统能够稳定工作。
超快飞秒脉冲激光测量一、超快激光是什么?我们所说的超快激光器,一般是指脉冲宽度达到皮秒量级的脉冲激光器。
其具有一下特点:(1)具有极短的激光脉冲。
脉冲持续时间只有几个皮秒或飞秒。
(2)具有极高的峰值功率。
其电场远远强于原子内库仑场,具有极高的电场强度,足以使任何材料发生电离。
近十几年来,由于啁啾脉冲放大(chirped pulseamplification, 简称CPA)技术的提出和应用,宽带激光晶体材料(如掺钛蓝宝石)的出现,以及克尔透镜锁模技术的发明,使超强超快激光技术得到迅猛发展。
小型化飞秒太瓦(1012瓦)甚至更高数量级的超强超快激光系统已在各国实验室内建成并发挥重要作用。
图1、100飞秒激光器时域分布最近,更短脉冲和更高功率的激光输出,如直接由激光振荡器产生的短于5飞秒的激光脉冲,小型化飞秒100太瓦级超强超快激光系统,以及CPA技术应用到传统大型钕玻璃激光装置上获得1拍瓦(1015瓦)级激光输出已有报道,激光功率密度达到1019~1020瓦 /厘米2的超强超快激光与物质相互作用研究也已开始进行。
传统的激光放大采用直接的行波放大,而对超短激光脉冲来说,随着能量的提高,其峰值功率将很快增加,并出现各种非线性效应及增益饱和效应,从而限制了能量的进一步放大。
图2、脉冲序列分布CPA技术的原理是,在维持光谱宽度不变的情况下通过色散元件将脉冲展宽好几个数量级,形成所谓的啁啾脉冲。
这样,在放大过程中,即使激光脉冲的能量增加很快,其峰值功率也可以维持在较低水平,从而避免出现非线性效应及增益饱和效应,保证激光脉冲能量的稳定增长。
当能量达到饱和放大可获得的能量之后,借助与脉冲展宽时色散相反的元件将脉冲压缩到接近原来的宽度,即可使峰值功率大大提高。
为了突破CPA技术的一些局限性,目前国际上正在积极探索发展新一代超强超快激光的新原理与新方法,如啁啾脉冲光学参量放大(OPCPA)原理,目标是创造更强更快的强场超快极端物理条件,特别是图3、钛蓝宝石超快激光器获得大于(等于)1021瓦/厘米2的可聚焦激光光强。
微动空间自相关法-概述说明以及解释1.引言1.1 概述概述微动空间自相关法是一种用于分析微动现象的数学方法。
微动是指指物体在空间中微小的运动或变形,而微动现象则是指由此引起的一系列变化。
微动空间自相关法通过自相关分析的方式,可以有效地对微动现象进行定量的描述和分析,并提取出相关特征。
本文旨在介绍微动空间自相关法的原理和应用。
首先,我们将对微动现象及其在科学研究和工程实践中的重要性进行概述。
随后,我们将详细介绍微动空间自相关法的理论基础,并阐述其原理和实施步骤。
此外,我们还将讨论微动空间自相关法在不同领域中的应用案例,并分析其优势和局限性。
通过本文的阅读,读者将能够全面了解微动空间自相关法的基本概念、原理和应用。
希望本文能够为学术研究人员和工程技术人员提供一种新的思路和方法,以便更好地分析和解决微动现象相关的问题。
在未来的研究中,微动空间自相关法有望在更广泛的领域中得到应用,并为科学研究和工程实践带来更多的创新和突破。
1.2 文章结构文章结构是指文章的组织框架和部分内容安排的方式。
一个良好的文章结构可以帮助读者更好地理解文章的主旨和内容,并使文章更有逻辑性和条理性。
本文将按照以下结构进行展开:2. 正文2.1 理论基础在介绍微动空间自相关法之前,我们需要了解一些相关的理论基础。
包括微动空间分析、相关性原理等。
微动空间分析是一种用于研究微小运动的方法,通过对视觉图像或视频的处理和分析,可以获取物体的微小变化信息,从而实现对物体的追踪、定位以及运动分析。
相关性原理是描述两个变量之间相关关系的数学原理,可以用于衡量微动空间中不同区域之间的相关性。
2.2 微动空间自相关法的原理微动空间自相关法是一种基于相关性原理的分析方法,用于对微小运动进行定量研究。
在这种方法中,我们首先将视觉图像或视频进行前期处理,去除噪声和干扰。
然后,将处理后的图像或视频分割成若干个小区域,对每个区域的微动进行分析。
具体而言,微动空间自相关法通过计算每个区域内不同时间点的像素变化之间的相关性来衡量微小运动的幅度和方向。

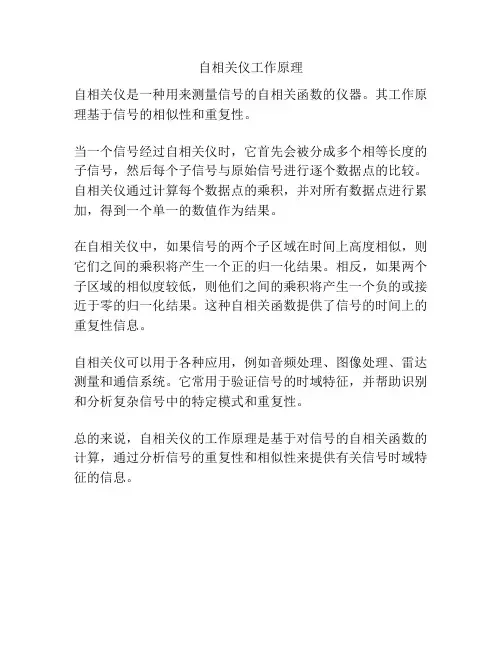

自相关仪工作原理
自相关仪是一种用来测量信号的自相关函数的仪器。
其工作原理基于信号的相似性和重复性。
当一个信号经过自相关仪时,它首先会被分成多个相等长度的子信号,然后每个子信号与原始信号进行逐个数据点的比较。
自相关仪通过计算每个数据点的乘积,并对所有数据点进行累加,得到一个单一的数值作为结果。
在自相关仪中,如果信号的两个子区域在时间上高度相似,则它们之间的乘积将产生一个正的归一化结果。
相反,如果两个子区域的相似度较低,则他们之间的乘积将产生一个负的或接近于零的归一化结果。
这种自相关函数提供了信号的时间上的重复性信息。
自相关仪可以用于各种应用,例如音频处理、图像处理、雷达测量和通信系统。
它常用于验证信号的时域特征,并帮助识别和分析复杂信号中的特定模式和重复性。
总的来说,自相关仪的工作原理是基于对信号的自相关函数的计算,通过分析信号的重复性和相似性来提供有关信号时域特征的信息。

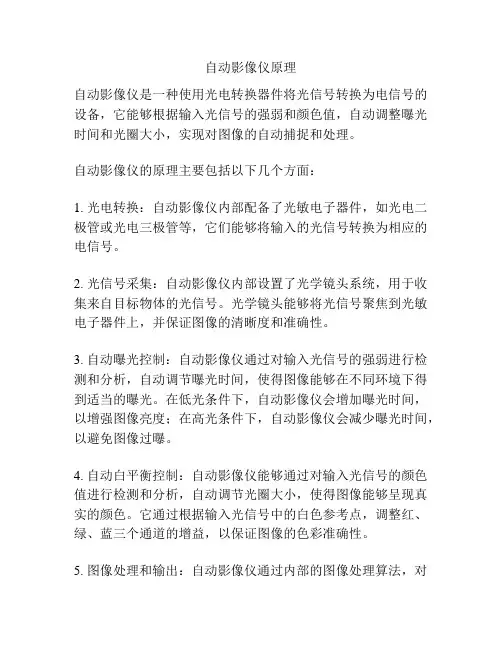

自动影像仪原理
自动影像仪是一种使用光电转换器件将光信号转换为电信号的设备,它能够根据输入光信号的强弱和颜色值,自动调整曝光时间和光圈大小,实现对图像的自动捕捉和处理。
自动影像仪的原理主要包括以下几个方面:
1. 光电转换:自动影像仪内部配备了光敏电子器件,如光电二极管或光电三极管等,它们能够将输入的光信号转换为相应的电信号。
2. 光信号采集:自动影像仪内部设置了光学镜头系统,用于收集来自目标物体的光信号。
光学镜头能够将光信号聚焦到光敏电子器件上,并保证图像的清晰度和准确性。
3. 自动曝光控制:自动影像仪通过对输入光信号的强弱进行检测和分析,自动调节曝光时间,使得图像能够在不同环境下得到适当的曝光。
在低光条件下,自动影像仪会增加曝光时间,以增强图像亮度;在高光条件下,自动影像仪会减少曝光时间,以避免图像过曝。
4. 自动白平衡控制:自动影像仪能够通过对输入光信号的颜色值进行检测和分析,自动调节光圈大小,使得图像能够呈现真实的颜色。
它通过根据输入光信号中的白色参考点,调整红、绿、蓝三个通道的增益,以保证图像的色彩准确性。
5. 图像处理和输出:自动影像仪通过内部的图像处理算法,对
采集到的图像进行去噪、锐化、增强等处理,以提高图像的质量和细节。
最后,它将处理后的图像信号通过接口输出,供用户进行进一步分析和应用。

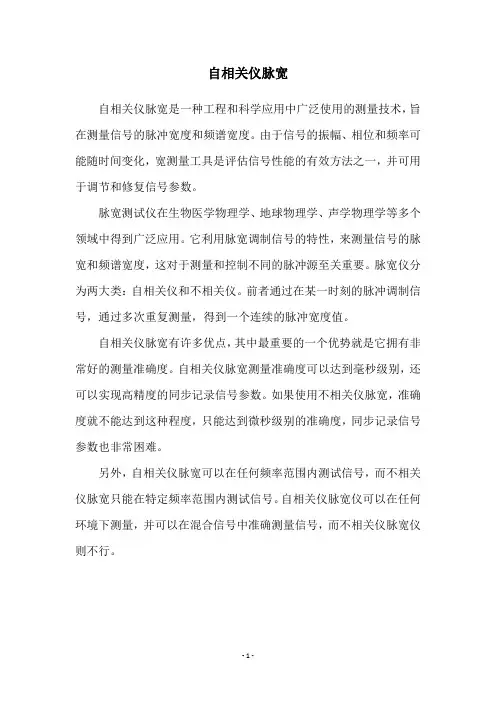

自相关仪脉宽
自相关仪脉宽是一种工程和科学应用中广泛使用的测量技术,旨在测量信号的脉冲宽度和频谱宽度。
由于信号的振幅、相位和频率可能随时间变化,宽测量工具是评估信号性能的有效方法之一,并可用于调节和修复信号参数。
脉宽测试仪在生物医学物理学、地球物理学、声学物理学等多个领域中得到广泛应用。
它利用脉宽调制信号的特性,来测量信号的脉宽和频谱宽度,这对于测量和控制不同的脉冲源至关重要。
脉宽仪分为两大类:自相关仪和不相关仪。
前者通过在某一时刻的脉冲调制信号,通过多次重复测量,得到一个连续的脉冲宽度值。
自相关仪脉宽有许多优点,其中最重要的一个优势就是它拥有非常好的测量准确度。
自相关仪脉宽测量准确度可以达到毫秒级别,还可以实现高精度的同步记录信号参数。
如果使用不相关仪脉宽,准确度就不能达到这种程度,只能达到微秒级别的准确度,同步记录信号参数也非常困难。
另外,自相关仪脉宽可以在任何频率范围内测试信号,而不相关仪脉宽只能在特定频率范围内测试信号。
自相关仪脉宽仪可以在任何环境下测量,并可以在混合信号中准确测量信号,而不相关仪脉宽仪则不行。
- 1 -。
自相关仪原理简介
脉冲宽度是脉冲激光器的重要性能指标,利用扫描自相仪可以测量ps和fs的脉冲宽度。
随着激光器的问世脉冲激光器由于峰值功率高而获得广泛的应用,目前在化学反应动力学、非线性光学、光语分析、激光加工、激光测距等科技领域都采用脉冲激光器作为光源。
脉冲激光器的脉冲
宽度已从毫秒和纳秒提高到皮秒和飞秒。
关于脉冲激光器脉冲宽度的定义,对于单纵模输出,其脉冲宽度定义为脉冲高度50%的全脉冲宽度(FWHM);对于多模输出,其脉冲宽度为最佳拟合包络脉冲的FWHM。
对于一般脉冲激光器,通
常可以利用一台带宽大于350MHz的示波器,和快速光电二极管(升降时间小于1ns)进行测量。
对于ps和fs脉冲激光器,则只能使用条纹相机,或扫描自相关仪进行测量。
扫描自相关仪是近十多年来发
展的专门用于测量脉冲宽度的新型仪器,具有高分辫率、高灵敏度和使用方便等优点。
目前已出现多
种型号的自相关仪可用于探测超短光学脉冲的瞬时宽度,提供最佳的灵敏度和分辫率,适于测量锁
模染料或蓝宝石激光器的fs脉冲和脉冲半导体激光器或Nd-YAG/YLF激光器的ps脉冲。
利用测量激光的脉冲宽度,整套系统应包括光学系统和用于控制与显示的计算机系统。
自

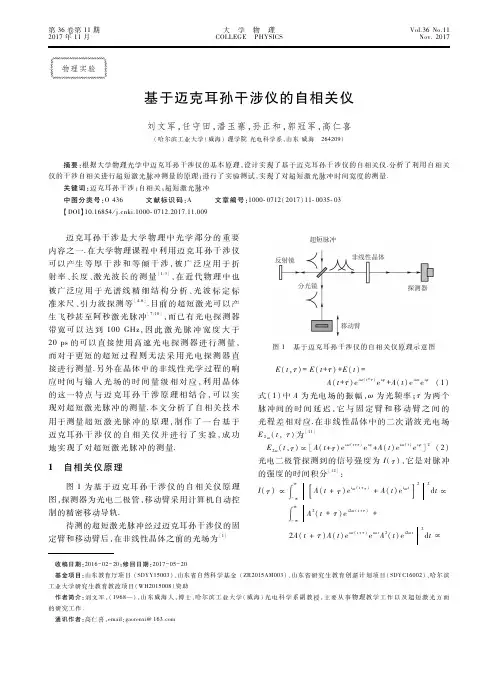

相关仪的光学系统类似于迈克尔逊干涉仪的结构,可以有两种形式共线的和非共线的,如图所示。
图中入射光脉冲经分束片分为两束光,然后分别经两棱镜反射后再次共轴输出,即为共线型。
By guruntech
显然,调节棱镜的位置可以使两束光分别有不同的光程,连续改变棱镜的位置可以形成一个脉冲序列对另一脉冲序列的扫描,形成相关函数的波形。
选择倍频晶体的方向使输入光E(t)和E(t-τ)一两束
光的波矢量都稍偏离相位匹配方向,因而在单独入射时不产生二次谐波,当两束光同时入射时因合成
矢量满足相位匹配条件则产生二次信频其信号与两束光强的乘积有关,由于倍频光信号仅与两束
光强度的乘积项有关:
因此所产生的二次谐波,由光电倍增管接收并予记录。
图所示则是目前应用比较广泛的非共线相
关测法,其中两光束通过透镜聚焦于晶体上,其二次谐波通过滤光片和调节光阑为光电倍增管接收
并予记录。
非共线相关测量法能消除背景光,可以达到较高的测量精度。
由此可知,利用光脉冲强度相关法测量脉冲宽度,实质上就是把时间的测量转换成长度的测量,
把光脉冲形状的测量转换成相关函数是S(τ)动波形的测量,其半宽度的时间间隔即为脉冲宽度。
而自相关仪的光学结构则主要由分束片、延迟器、晶体、滤光片和光电倍增管等组成,其中分束片、晶体、滤光片和光电倍增管主要根据入射激光脉冲和二次谐波波长的匹配来选择。
而延迟器则可以采用不同
的光学结构,它们可以是平移直角棱镜、转动反射镜和转动玻璃平板等,这在下面的实例中可以看出
它们的具体结构。
根据激光脉冲宽度的定义,如果将自相关仪接入示波器,在屏幕上显示出自相关曲线的波形,按
设定的示波器时间基a,由其半宽度的格值可以读出其半宽度格值(X),而其实时值则必须考虑定标因子(T/t)(psec/msec),即X(T/t),这里为延迟时间t为扫描时间,T/t对于不同类型的仪器是不同的,参见具体仪器的说明书。
最后,实际的脉冲宽度还要考虑激光脉冲的波形系数高斯型、双曲线正割型、单边指数型,其变换系数分别为0.707、0.648、0.5。
也就是说,如果是高斯型脉冲,则其实际脉冲宽度为X*(T/t)*a*0.707。
上述测试控制和计算完全可以由计算机系统实现。
