●如何从汽车型号获取车辆信息大家看到自卸车都会仅仅从外观来区分车型大小,但是要深入了解一辆车就首先是了解车辆型号,根据车辆型号,厂家自定义产品代码等判定车辆基本信息。
车辆型号的组成1、长安自卸车为例子:SC3043JD32自卸车SC代表四川是长安代码,此代码区分生产厂家。
“3”代表自卸车,为车型分类代码。
具体车辆分类为:全挂半挂的区别,半挂只有后面车桥与车轮,全挂前面也有车桥车轮。
“04”为主参数代码。
主参数代码的意义为:①在载重车中(载重汽车、越野车、自卸车、牵引车、特装车、全挂车、半挂车),这两位数表示的是车辆总质量(车辆自重和载重量之和)(单位:吨)。
②在轿车中这两位数表示的是汽车的排气量(单位:升)。
③客车中这两位数表示的是车身长度(单位:m)注:主参数不足规定位数时,在参数前以“0”占位。
“3”为企业产品发展代码,产品序号或代数代码。
具体意义为用0、1、2分别表示车型的改动及改型情况。
如0代表第一代产品,1代表第二代产品。
以此类推。
“JD32”企业自定义代码,由字母或者数字组成。
企业自定代号位于产品型号的最后部分,同一汽车结构略有变化而需要区别时,例如:汽油、柴油发动机,轴距长、短,单、双排座驾驶室,平、长头驾驶室等,可用汉语拼音字母和阿拉伯数字表示,位数也由企业自定。
2、解放为例解放CA5310XXYP21K2L11T4。
CA—一汽。
5—箱式货车,1—载货车,2—多功能车,3—自卸车,4—牵引车。
31—车辆总质量。
0产品发展代码。
XXY—箱式货车,CLX—仓栅式。
P—平头,P1—顶双卧,P11—高顶双卧,P2—FP或J5P 平顶双卧,P21—FP或J5P高顶双卧。
K—柴油,K1—大柴道依茨,K2—大柴或锡柴同功率发动机。
L—车身长度代码,由于取消单桥7.6米以上车型,目前保留有L2、L3、L4、L5、L7、L11,2—11为货箱长度代码。
T—多驱动代码,T1—6Л4(三轴后双轴驱动),T2—6Л2(前单轴,三轴后单轴驱动),T3—6Л2(前双轴,三轴后单轴驱动),T4—(四轴后双轴驱动),T5、T6已经取消为5、6轴车辆后双轴驱动。

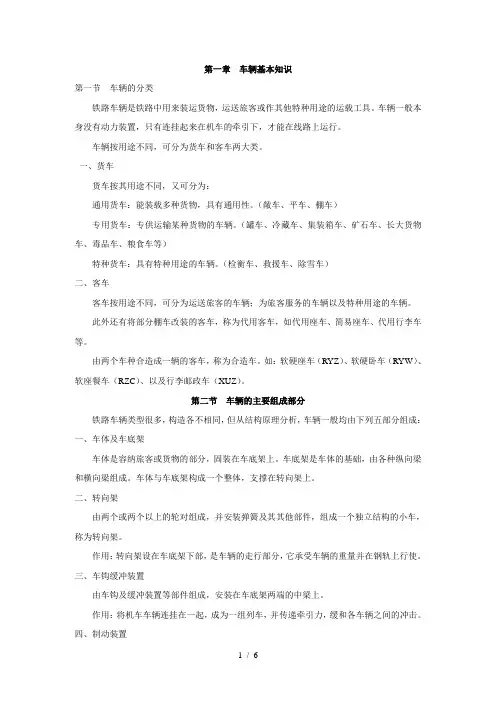

第一章车辆基本知识第一节车辆的分类铁路车辆是铁路中用来装运货物,运送旅客或作其他特种用途的运载工具。
车辆一般本身没有动力装置,只有连挂起来在机车的牵引下,才能在线路上运行。
车辆按用途不同,可分为货车和客车两大类。
一、货车货车按其用途不同,又可分为:通用货车:能装载多种货物,具有通用性。
(敞车、平车、棚车)专用货车:专供运输某种货物的车辆。
(罐车、冷藏车、集装箱车、矿石车、长大货物车、毒品车、粮食车等)特种货车:具有特种用途的车辆。
(检衡车、救援车、除雪车)二、客车客车按用途不同,可分为运送旅客的车辆;为旅客服务的车辆以及特种用途的车辆。
此外还有将部分棚车改装的客车,称为代用客车,如代用座车、简易座车、代用行李车等。
由两个车种合造成一辆的客车,称为合造车。
如:软硬座车(RYZ)、软硬卧车(RYW)、软座餐车(RZC)、以及行李邮政车(XUZ)。
第二节车辆的主要组成部分铁路车辆类型很多,构造各不相同,但从结构原理分析,车辆一般均由下列五部分组成:一、车体及车底架车体是容纳旅客或货物的部分,固装在车底架上。
车底架是车体的基础,由各种纵向梁和横向梁组成。
车体与车底架构成一个整体,支撑在转向架上。
二、转向架由两个或两个以上的轮对组成,并安装弹簧及其其他部件,组成一个独立结构的小车,称为转向架。
作用:转向架设在车底架下部,是车辆的走行部分,它承受车辆的重量并在钢轨上行使。
三、车钩缓冲装置由车钩及缓冲装置等部件组成,安装在车底架两端的中梁上。
作用:将机车车辆连挂在一起,成为一组列车,并传递牵引力,缓和各车辆之间的冲击。
四、制动装置制动装置的功用是保证高速运行的列车能减速,并在规定的距离内停车。
五、车辆内部设备车内设备主要是指在客车上为旅客提供旅行必须的设备,如供水、暖气、通风、照明以及空气调节等装置。
货车内部设备一般比较简单,主要是根据各货车的用途而设的附属装置。
第三节客货车型号及车号为了表示车辆类型、构造特点以及便于运用和管理,在车辆的规定处所涂刷规定的型号和车号。
车辆类型标准
车辆类型标准是根据车辆的用途、尺寸、载客或载货能力等因素进行分类的标准。
以下是一些常见的车辆类型分类标准:
1. 轿车:一种通常由一个引擎驱动,具有四个车轮的小型车辆。
根据尺寸和豪华程度,轿车可以分为小型轿车、紧凑型轿车、中型轿车、豪华轿车等。
2. SUV:全称运动型多用途车,是一种拥有旅行车般的空间机能,配以货卡车的越野能力的车型。
3. MPV:全称多用途车,是从旅行轿车演变而来,它集旅行车宽大乘员空间、轿车的舒适性和厢式货车的功能于一身,一般为单厢式结构。
4. 跑车:是一种车车身线条流畅、车身高度低矮、性能强悍、价格昂贵的超级跑车。
5. 皮卡:一种驾驶室前部带有车头的大货车,兼具轿车般的舒适性和强大的载货能力。
6. 面包车:一种车身呈方形或长方形的车辆,内部空间宽敞,载客或载货能力强。
7. 货车:一种主要用于货物运输的车辆,根据载货能力可以分为轻型货车、中型货车和重型货车等。
8. 特种车:指用于特殊用途的车辆,如救护车、消防车、警车等。
这些分类标准只是车辆类型的一部分,实际上还有很多其他类型的车辆,如混合动力车、电动车等。
车辆型号的识别车辆车辆编码的内容有五部分:1、企业名称代号;2、车辆类别代号;3、主要参数代号;4、产品序号;5、企业自定代号。
1、企业名称代号用2位汉语拼音表示。
如:CA表示一汽、EQ表示二汽、BJ表示北京、NJ表示南京。
2、车辆类别代号用1位阿拉伯数字表示。
用1表示载重汽车;2表示越野汽车;3表示倾卸汽车;4表示牵引车;5表示特种车;6表示客车(大、中、小);7表示轿车;8表示挂车;9表示半挂车、加长货挂车。
3、主要参数代号用2位阿拉伯数字表示。
①在载重货车中,这两位数表示的是车辆总质量(车辆自重和载重量之和);②在轿车中这两位数表示的是汽车的排气量(单位:升);③客车中这两位数表示的是车身长度(单位:m)。
4、产品序号用1位阿拉伯数字表示。
用0、1、2分别表示车型的改动及改型情况。
5、企业自定代号:第一汽车制造厂企业自定代号:A——带空调B——自卸C——超豪华或牵引车底盘柴油车D——客车底盘E——高栏板K——柴油车〈K2=大连柴油机,K1=德国道依茨发动机,K4=无锡柴油机〉P——平头车〈P=两个雨刮片平头两个雨刮片平头驾驶室〈FK型驾驶室〉。
P1=三个雨刮片平头驾驶室,比P宽近200MM〈FP型驾驶室〉。
P2=加宽型三个雨刮片平头驾驶室,比P1宽近312MM〈FM 型驾驶室〉。
如企业自定部分有P或P1的同时还有H时,驾驶室在P或P1基础上加宽一级〉R——带卧铺S——加油车底盘T——双桥驱动L——长轴距Y——右方向Z——出口汽车H——宽体驾驶室举例:CA 1 09 0 K2L2 1 2 3 4 51——企业名称代号2——车辆类别代号3——主要参数代号4——产品序号5——企业自定代号长春第一汽车制造厂生产的各种货车有100多个品种,我们要准确地确定定损的车型,一定要将车辆上的型号牌抄准,抄全。
在更换发动机零件时不要忘记注明发动机的型号。
方向机是机械式还是液力式要标明。
更换轮胎时要标注轮胎型号。

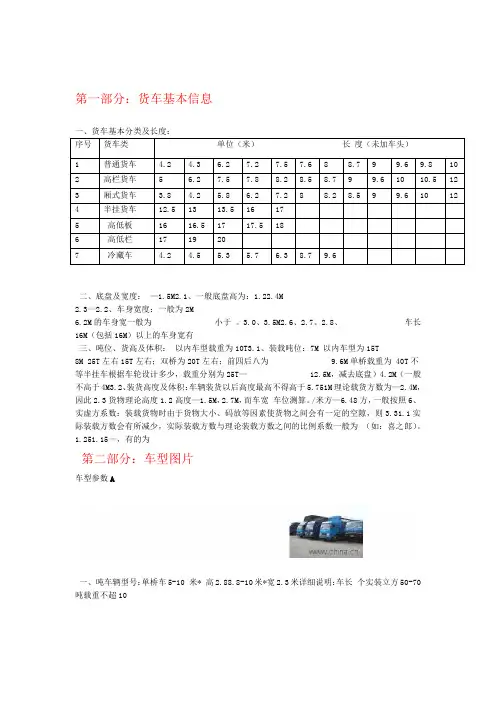

第一部分:货车基本信息一、货车基本分类及长度:二、底盘及宽度:—1.5M2.1、一般底盘高为:1.22.4M2.3—2.2、车身宽度:一般为2M6.2M的车身宽一般为小于。
3.0、3.5M2.6、2.7、2.8、车长16M(包括16M)以上的车身宽有三、吨位、货高及体积:以内车型载重为10T3.1、装载吨位:7M 以内车型为15T 8M 25T左右15T左右;双桥为20T左右;前四后八为 9.6M单桥载重为 40T不等半挂车根据车轮设计多少,载重分别为25T— 12.5M,减去底盘)4.2M(一般不高于4M3.2、装货高度及体积:车辆装货以后高度最高不得高于5.751M理论载货方数为—2.4M,因此2.3货物理论高度1.2高度—1.5M,2.7M,而车宽车位测算。
/米方—6.48方,一般按照6、实虚方系数:装载货物时由于货物大小、码放等因素使货物之间会有一定的空隙,则3.31.1实际装载方数会有所减少,实际装载方数与理论装载方数之间的比例系数一般为(如:喜之郎)。
1.251.15—,有的为第二部分:车型图片车型参数A一、吨车辆型号:单桥车5-10 米* 高2.88.8-10米*宽2.3米详细说明:车长个实装立方50-70吨载重不超10二、五吨高栏货车 5-10吨车辆型号:单桥车 2.8米宽2.3米* 高详细说明:车长8.8米* 50-55个实装立方 10吨载重不超三、车辆型号:5吨半封闭开顶货车 * 高2.8米详细说明:车长9.6米*宽2.3米实装立方55-60个载重不超10吨四、)前四后四车辆型号:10吨货车( 2.82.4米*高米9.6详细说明:车长米*宽实装55-60立方载重20吨以内五、)(前四后八15车辆型号:吨蓬杆货车米以内*宽2.3米* 高3米详细说明:车长9.6 实装立方55-60个载重不超26吨六、 30吨加长货车车辆型号: 2.8* 米高米2.3*13详细说明:车长米宽个80-83实装立方载重不超33吨七、.车辆型号:20吨加长货车详细说明:车长12米*宽2.5米* 高3米实装立方85-90个载重不超30吨八、特种专业运输车车辆型号:米高4宽米*3.5米* 详细说明:车长18 个实装立方160-170吨载重30-80九、6轴重型车车辆型号:米高2.6米* 3详细说明:车长16米*宽个实装立方120-140吨载重不超55十、车辆型号:15吨平板车(后八轮)高2.8米9.6米*宽2.4米* 详细说明:车长 60-65个实装立方20吨载重不超十一、高底挂大型车车辆型号:米* 高3.2米车长详细说明:17.5米*宽2.7 实装立方150-160个吨载重不超60十二、吨重型车(前四后八)25车辆型号: 2.3米* 高2.8米宽车长详细说明:9.8米* 个实装立方60-65吨载重不超26十三、大型半挂车车辆型号:米2.8-3.2* 2.3-2.5*12.5-16详细说明:车长米宽米高实装立方80-120个吨30载重不超.车型参数B货车(厢式/板车)/板车)吨8 0.9吨货车(厢式尺寸:长3.2米×宽1.7米×高1.8 尺寸:长9.6米×宽2.3米×高2.7米米实际载重量:15吨/59立方米1.5 实际载重量:吨/9立方米车型:东风车型:解放/板车)10吨 /1.5吨货车(厢式板车)货车(厢式尺寸:长4.2米×宽1.8米×高2 尺寸:长12.5米×宽2.3米×高2.7米米实际载重量: 25吨/77立方米实际载重量:2吨/15立方米车型:解放车型:东风货车(板车)25吨吨2 货车(厢式/板车)尺寸:长16米×宽2.6米×高2.4尺寸:长4.9米×宽2米×高2米米实际载重量:3.5吨/19.6立方米实际载重量:50吨/100立方米车型:江淮车型:解放5吨货车(厢式/板车)40吨货车(板车)尺寸:长7.2米×宽2.3米×高2.7 尺寸:长16米×宽2.5米×高2.4米米实际载重量:8-10吨/45立方米实际载重量:80吨/96立方米车型:解放车型:斯太尔冷藏车尺寸:长12米×宽2.3米×高2.5 尺寸:17.5米*3米*3米米实际载重量:40-50T最高载重量:25-30吨车型:欧曼高底板车车型:解放大件车辆大件车辆尺寸:长12.5-20米×宽4米×高4 尺寸:长12.5-20米×宽4米×高4米米最高载重量:30-120吨最高载重量:30-120 吨车型:斯太尔车型:斯太尔第三部分:货车费用情况分析营运货车成本组成一、.1.1固定成本养路费、交管费、保险费、车辆折旧、人员工资、维修费、保养费1.2变动成本燃油费、过路过桥费二、计算方法A、养路费:1、一般按车辆自重每月200元/吨计算(一次交一年的可优惠两个月的费用),如大于20吨的,20吨以上部分按100元/吨计算(以一辆自重25吨的半挂货车为例—200*20+5*100=4500元)。
最全车辆型号的识别!希望对大家有点帮助车辆型号的识别车辆车辆编码的内容有五部分:1、企业名称代号;2、车辆类别代号;3、主要参数代号;4、产品序号;5、企业自定代号。
1、企业名称代号用2位汉语拼音表示。
如:CA表示一汽、EQ表示二汽、BJ表示北京、NJ表示南京。
2、车辆类别代号用1位阿拉伯数字表示。
用1表示载重汽车;2表示越野汽车;3表示倾卸汽车;4表示牵引车;5表示特种车;6表示客车(大、中、小);7表示轿车;8表示挂车;9表示半挂车、加长货挂车。
3、主要参数代号用2位阿拉伯数字表示。
①在载重货车中,这两位数表示的是车辆总质量(车辆自重和载重量之和);②在轿车中这两位数表示的是汽车的排气量(单位:升);③客车中这两位数表示的是车身长度(单位:m)。
4、产品序号用1位阿拉伯数字表示。
用0、1、2分别表示车型的改动及改型情况。
5、企业自定代号:第一汽车制造厂企业自定代号:A——带空调B——自卸C——超豪华或牵引车底盘柴油车D——客车底盘E——高栏板K——柴油车〈K2=大连柴油机,K1=德国道依茨发动机, K4=无锡柴油机〉P——平头车〈P=两个雨刮片平头两个雨刮片平头驾驶室〈FK型驾驶室〉。
P1=三个雨刮片平头驾驶室,比P宽近200MM〈FP型驾驶室〉。
P2=加宽型三个雨刮片平头驾驶室,比P1宽近312MM〈FM型驾驶室〉。
如企业自定部分有P或P1的同时还有H时,驾驶室在P或P1基础上加宽一级〉R——带卧铺S——加油车底盘T——双桥驱动L——长轴距Y——右方向Z——出口汽车H——宽体驾驶室举例:CA 1 09 0 K2L2 1 2 3 4 5 1——企业名称代号2——车辆类别代号3——主要参数代号4——产品序号5——企业自定代号长春第一汽车制造厂生产的各种货车有100多个品种,我们要准确地确定定损的车型,一定要将车辆上的型号牌抄准,抄全。
在更换发动机零件时不要忘记注明发动机的型号。
方向机是机械式还是液力式要标明。
国产车辆车型代号的识别车辆车辆编码的内容有五部分:1、企业名称代号;2、车辆类别代号;3、主要参数代号;4、产品序号;5、企业自定代号。
1、企业名称代号用2位汉语拼音表示。
如:CA表示一汽、EQ表示二汽、BJ表示北京、NJ表示南京。
2、车辆类别代号用1位阿拉伯数字表示。
用1表示载重汽车;2表示越野汽车;3表示倾卸汽车;4表示牵引车;5表示特种车;6表示客车(大、中、小);7表示轿车;8表示挂车;9表示半挂车、加长货挂车。
3、主要参数代号用2位阿拉伯数字表示。
①在载重货车中,这两位数表示的是车辆总质量(车辆自重和载重量之和);②在轿车中这两位数表示的是汽车的排气量(单位:升);③客车中这两位数表示的是车身长度(单位:m)。
4、产品序号用1位阿拉伯数字表示。
用0、1、2分别表示车型的改动及改型情况。
5、企业自定代号:第一汽车制造厂企业自定代号:A——带空调B——自卸C——超豪华或牵引车底盘柴油车D——客车底盘E——高栏板K——柴油车〈K2=大连柴油机,K1=德国道依茨发动机,K4=无锡柴油机〉P——平头车〈P=两个雨刮片平头两个雨刮片平头驾驶室〈FK型驾驶室〉。
P1=三个雨刮片平头驾驶室,比P宽近200MM〈FP型驾驶室〉。
P2=加宽型三个雨刮片平头驾驶室,比P1宽近312MM〈FM型驾驶室〉。
如企业自定部分有P或P1的同时还有H时,驾驶室在P或P1基础上加宽一级〉R——带卧铺S——加油车底盘T——双桥驱动L——长轴距Y——右方向Z——出口汽车H——宽体驾驶室举例:CA 1 09 0 K2L2 1 2 3 4 5 1——企业名称代号2——车辆类别代号3——主要参数代号4——产品序号5——企业自定代号长春第一汽车制造厂生产的各种货车有100多个品种,我们要准确地确定定损的车型,一定要将车辆上的型号牌抄准,抄全。
在更换发动机零件时不要忘记注明发动机的型号。
方向机是机械式还是液力式要标明。
更换轮胎时要标注轮胎型号。
车辆型号解析汽车的产品型号由企业名称代号、车辆类别代号、主参数代号、产品序号组成。
对于专用汽车及专用半挂车还应增加专用汽车分类代号。
必要时附加企业自定代号。
企业名称代号:位于产品型号的第一部分,用代表企业名称的两个汉语拼音字母表示。
(①)车辆类别代号:位于产品型号的第二部分,用一位阿拉伯数字表示。
(②)主参数代号:位于产品型号的第三部分,用两位阿拉伯数字表示。
(③)产品序号:位于产品型号的第四部分,用阿拉伯数字表示,数字由0、1、2……依次使用。
(④)□□○○○○■■①②③④⑤例:新飞XKC 5 09 2 XBW A3保温车①②③ ④⑤企业名称代号①:XKC车辆类别代号②:5主参数代号③:09产品序号④:2专用汽车分类及企业自定义代号⑤:XBW A3数字“1“代表载货汽车类,如:英田YTA1163R1C1载货汽车数字“2“代表越野汽车类,如:东风EQ2056M7越野汽车数字“3”代表自卸汽车类,如:中实QY3236P1K2T1自卸汽车数字“4”代表牵引汽车类,如:十通STQ4220L5A7S牵引汽车数字“5”代表专用汽车类,如:新飞XKC5092XBWA3保温车数字“6”代表客车类,如:开瑞SQR6361K007多用途乘用车数字“7”代表轿车类,如:大众FV7204TATG轿车数字“9”代表挂车类,如:湖挂HBG9134半挂车(1)载货汽车、越野汽车、自卸汽车、牵引汽车、专用汽车与半挂车的主参数代号为车辆的总质量(t),牵引汽车的总质量包括牵引座上的最大质量.当总质量在100t以上时,允许用三位数字表示。
例1、货车类英田YTA1163R1C1载货汽车品牌:英田YTA车型:YTA1163R1C1车型类别:载货汽车说明:红色数字“1”代表载货汽车类,蓝色数字“16”代表该车总质量为16000kg。
(2)客车的主参数代号为车辆长度(m)。
当车辆长度小于10m时,应精确到小数点后一位,并以长度(m)值的十倍数值表示。
