16路无线遥控开关电路DIY制作

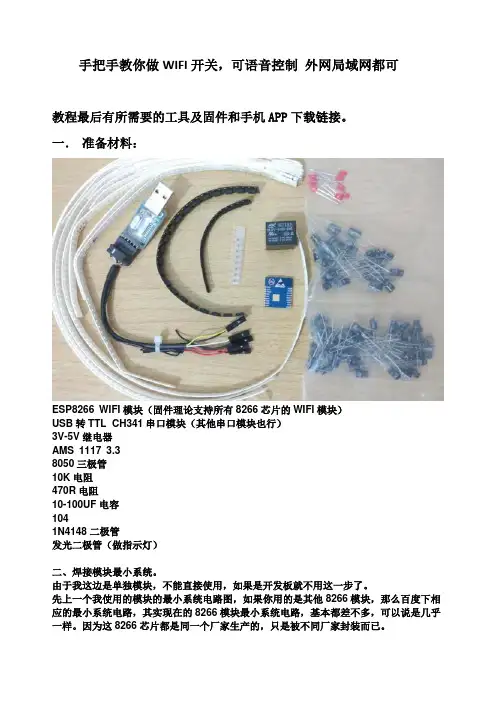

手把手教你做WIFI开关，可语音控制外网局域网都可教程最后有所需要的工具及固件和手机APP下载链接。

一．准备材料：ESP8266 WIFI模块（固件理论支持所有8266芯片的WIFI模块）USB转TTL CH341串口模块（其他串口模块也行）3V-5V继电器AMS 1117 3.38050三极管10K电阻470R电阻10-100UF电容1041N4148二极管发光二极管（做指示灯）二、焊接模块最小系统。

由于我这边是单独模块，不能直接使用，如果是开发板就不用这一步了。

先上一个我使用的模块的最小系统电路图，如果你用的是其他8266模块，那么百度下相应的最小系统电路，其实现在的8266模块最小系统电路，基本都差不多，可以说是几乎一样。

因为这8266芯片都是同一个厂家生产的，只是被不同厂家封装而已。

原理图看着挺复杂（我也不会原理图哈哈）其实没多少东西，再来个实物图，方便像我一样的小白看明白了！就这点东西，实物图内只是没有3.3V稳压电路。

如果看不懂原理图的下面紧挨的刷固件的电路图，也是最小系统图。

三、刷固件。

刷固件的电路图，这张即使不懂原理图的应该也能看懂^_^再来张实物图。

1、IO2脚和GND脚连通2、模块上电（必须先连通IO2和GND后再上电）3、USB转TTL连接电脑USB（电脑没有驱动的请先行安装附件中的串口驱动）4、打开电脑设备管理器看COM端口号其他8266模块自行百度哦，其实也都差不多！径不能有错误。

下面COM PORT选咱刚才看的端口号。

6.设置好后，点击START 稍等，如果进度条正常，并出现完成，那恭喜你，成功一大半了！！！！如果失败则断电再上电反复几次一直失败？那检查接线是否正常，有时插头用空位都不行。

模块供电是否正常。

模块供电不足或者IO2和GND之间有虚焊都会影响刷写固件。

四、注册乐鑫云。

打开网页：https:///#/ 进行注册。

注册好以后，按照图示一步一步设置就行！到这步乐鑫云部分就完成了，这个可以建设N 多个模型数据点，就是可以控制N 多个模块。

自制红外遥控开关电路图想自己制作一个可以遥控开关电灯的电路，最简单的方法就是直接选用市售的PT2262和PT2272这类无线收发模块，其遥控距离可达30~40m，并且可以控制多路负载工作。

PT2262和PT2272收发模块。

上图中左边的为PT2272接收模块，这种模块只要外接三极管驱动继电器即可控制电灯的工作。

右边为无线遥控发射器，内部一般都是采用与PT2272配套的PT2260或PT2262设计。

若提问者想采用元器件自己动手制作遥控电路，可以按照下图所示电路来制作。

简单的红外遥控开关电路。

红外发射电路。

上图中，555时基电路接成一个自激多谐振荡器，其振荡频率由电阻R1、R2及C2决定。

调整R2或C2的标称值即可改变振荡频率。

按下微动开关S，555电路得电工作，驱动红外发射二极管VD向外发射红外遥控信号。

红外接收电路。

上图中，VD为红外接收二极管，用于接收红外发射电路发出的红外遥控信号。

V6及其集电极所接的L、C4组成一个选频放大器，V7、V8组成一个双稳态电路。

当红外接收二极管VD接收到红外遥控信号时，该信号先经V5放大，然后送至V6组成的选频放大器放大，若VD 接收到的红外信号的频率与LC4的并联谐振频率相同时，V6集电极便会输出一个触发信号，使V7、V8构成的双稳态电路翻转，V8集电极输出变为高电平使V9导通，继电器吸合，接通电灯电源。

若再按一下红外遥控发射器，VD又接收到红外遥控信号，使双稳态电路再次翻转，V8集电极变为低电平，V9截止，继电器失电，电灯电源断开。

上图电路中二极管VD1~VD5皆选用1N4148，V5~V9选用9014三极管即可。

红外发射管和红外接收管。

上图中，透明封装的为红外发射二极管，蓝黑色封装的为红外接收二极管。

制作时，红外发射二极管可以选用5mm的管子。

红外接收二极管在使用时，与稳压管一样，应反向接于电路中。

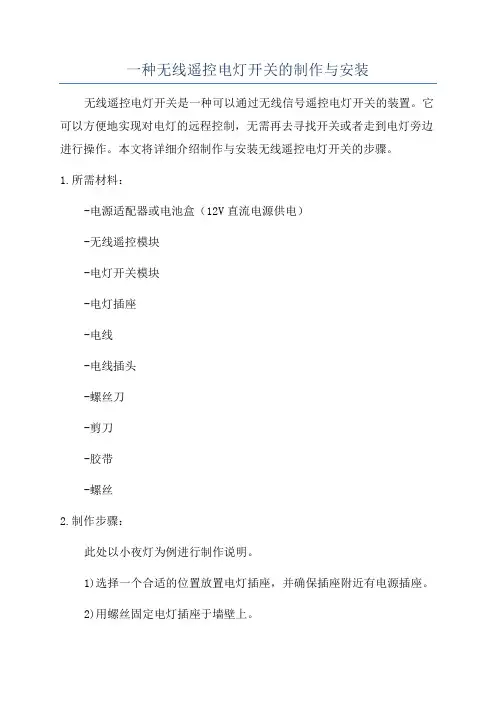

一种无线遥控电灯开关的制作与安装无线遥控电灯开关是一种可以通过无线信号遥控电灯开关的装置。

它可以方便地实现对电灯的远程控制，无需再去寻找开关或者走到电灯旁边进行操作。

本文将详细介绍制作与安装无线遥控电灯开关的步骤。

1.所需材料：-电源适配器或电池盒（12V直流电源供电）-无线遥控模块-电灯开关模块-电灯插座-电线-电线插头-螺丝刀-剪刀-胶带-螺丝2.制作步骤：此处以小夜灯为例进行制作说明。

1)选择一个合适的位置放置电灯插座，并确保插座附近有电源插座。

2)用螺丝固定电灯插座于墙壁上。

3)将电灯插座的电源线连接到电源适配器或电池盒上，再将适配器或盒子连接到电源插座上，确保电源连接正确。

4)将开关模块插入电灯插座上的开关孔中，并用螺丝固定。

5)用电线将遥控模块与开关模块连接起来，确保极性正确连接。

6)将遥控模块放入一个适合的遥控器外壳中，并安装好电池。

3.安装步骤：1)打开遥控器外壳，将电池正确安装。

2)打开电灯开关模块的电源，确保电源正常。

3)按下遥控器上的打开按钮，观察电灯是否正常打开。

如果电灯没有打开，需要检查电路连接是否正确。

4)如果一切正常，就可以使用遥控器来控制电灯的开关了。

5)如果不需要使用遥控器，也可以直接使用开关模块上的开关进行控制。

需要注意的是，为了保证安全，制作和安装过程都需要断开电源。

操作电气设备时必须小心谨慎，确保不会触电或造成其他危险。

制作与安装无线遥控电灯开关不仅能提高生活便利性，还可以降低能源浪费，避免长时间浪费电力。

这一装置的制作与安装过程相对简单，但仍需保持对电器的基本安全意识。

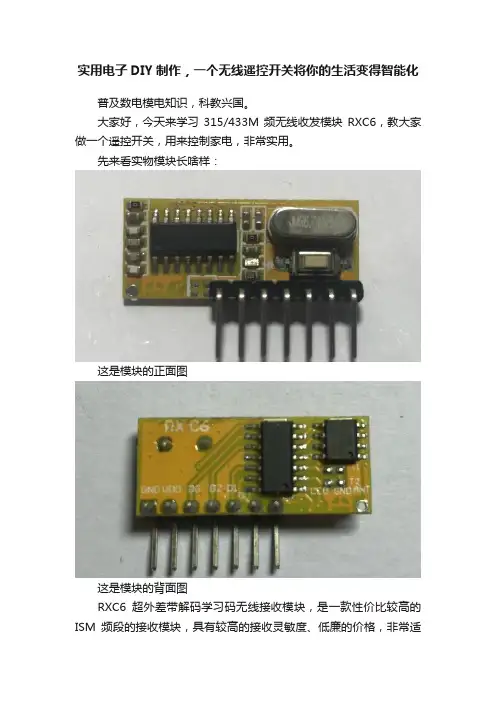

实用电子DIY制作，一个无线遥控开关将你的生活变得智能化普及数电模电知识，科教兴国。

大家好，今天来学习315/433M频无线收发模块RXC6，教大家做一个遥控开关，用来控制家电，非常实用。

先来看实物模块长啥样：这是模块的正面图这是模块的背面图RXC6超外差带解码学习码无线接收模块，是一款性价比较高的ISM频段的接收模块，具有较高的接收灵敏度、低廉的价格，非常适合我们进行DIY制作。

此模块无需外加任何电路即可以做到无线信号输入到数据信号输出，自带数据解码电路，可轻易实现无线产品的开发。

由模块的背面图可知，从左往右数，其引脚分别是：GND（电源负极），VDD（电源正极），D3（数据输出脚），D2，D1，D0，SW（外接学习按键）。

最右边还有个焊盘（孔），这是用来焊接天线的。

RXC6共有3种输出方式：点动，自锁，互锁。

点动就是，当我们按下遥控器的按键，接收板的数据脚就有输出，松开按键，停止输出。

自锁就是，当我们按下遥控器上的按键一次，接收板的数据脚有输出，松开按键，输出不会中断，持续输出，只有我们再按一次按键，输出才会停止。

自锁输出时，4个数据脚相互独立，互不影响。

互锁就是，4个数据脚同时只能有一路输出，互相锁定，有你没我，有我没你。

那么如何改变接收板的输出方式呢？看模块的背面，有两个没有焊上的焊盘T1、T2，默认T1、T2是没有焊上的，是悬空状态，此时对应的是点动模式。

当T2焊上接地，T1悬空，那么对应的是自锁模式。

如果T2悬空，T1焊上接地，这时是互锁模式，大家可以根据自己的需求改变输出方式。

我们将T2焊上，将模块的输出方式改为自锁，接下来DIY一个无线遥控开关。

为了增加遥控距离，焊上一段大约17cm长的单芯导线。

由于这个接收模块的数据脚输出电流很小，驱动能力有限，不能直接驱动继电器，所以我们还需要给它加一级三极管放大电路，如下图：为了方便供电和安装，我们还需要给接收模块焊一个小底板，把三极管、继电器、接线端子等都安在一块板子上，总的电路连接图如下图：备齐所需元器件：焊好小底板后把接收模块插到排母上，也安在小底板上：这个无线接收模块的供电电压范围是3.3V-5.5V，考虑到其便携性，我用一节3.7V的锂电池供电。

无线遥控开关电路图及原理随着社会进步，无线遥控开关被大量的使用，无线遥控开关是采用高科技的射频识别技术设计制作，用无线遥控开关设备控制各类灯饰、家电、门、窗帘等家居用品，是一种新型智能化开关，可对室内灯具、家电等进行无线控制，操作简单方便，性能稳定可靠，受到广大消费者喜爱和追捧，下面就是小编对无线遥控开关原理的具体介绍。

>随着社会不断发展，科技技术也在不断提升，现在无线遥控开关被大量的使用于我们日常生活中各个角落，例如：家庭、酒店、商场、医院、仓库、办公室等场所用于灯饰照明控制及其它用途电器控制，相信大家对于无线遥控开关并不陌生，但大多数人对于无线遥控开关工作原理都不是很了解，下面小编就对无限遥控开关进行具体介绍，希望对大家有所借鉴作用。

在了解无线遥控开关原理之前，我们先来了解一下无线遥控开关功能，无线遥控开关在设计制作上采用射频识别技术，无方向性，与其它同型号产品间不会造成任何影响和干扰，具有高保密性、性能稳定、功耗低、存储量大、使用方便，可以让灯具同时或个别进行开光，开关和遥控器不必配套购买，用户可自由选配，误码率低，抗干扰能力强。

无线遥控开关安装异常简单方便，不需要接零线，也不需要对灯饰电器进行任何改动，可直接替换原有开关，电网停电后再来电，开关会自动处于关闭状态，避免浪费不必要的电能，可以集中控制全家所有的智能遥控开关。

在款式设计上也是多种多样，可供选择面非常广泛，可以将无线遥控开关与传统机械开关进行结合使用，方便简单。

无线遥控开关-原理无线遥控开关是由发射器和接收器两者组合而成，发射器将控制者的控制按键经过编码，调制到射频信号上进行发射出无线信号，也可以说成是一个编码器。

而接收器是将接收到的无线信号进行编码信号再解码，得到与控制按键相对应的信号，然后去控制相应的电路工作了，也被称为解码器。

随着科技进步无线遥控开关在工业控制和无线智能家居领域都得到了广泛使用。

无线遥控开关-分类由于科技进步无线遥控开关种类和功能繁多，按传输控制指令信号的载体分可以分为为：无线电遥控、超声波遥控、红外线遥控，按信号的编码方式不同可以分为：频率编码和脉冲编码，按传输通道数可以分为：多通道遥控和单通道，按同一时间能够传输的指令数目不同可以分为：单路和多路遥控，按指令信号对被控目标的控制技术可以分为：开关型比例型遥控。

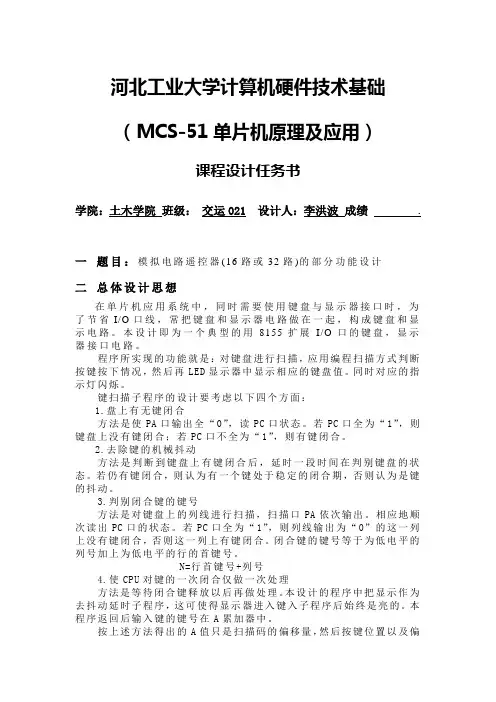

河北工业大学计算机硬件技术基础（MCS-51单片机原理及应用）课程设计任务书学院：土木学院班级：交运021 设计人：李洪波成绩 .一题目：模拟电路遥控器(16路或32路)的部分功能设计二总体设计思想在单片机应用系统中，同时需要使用键盘与显示器接口时，为了节省I/O口线，常把键盘和显示器电路做在一起，构成键盘和显示电路。

本设计即为一个典型的用8155扩展I/O口的键盘，显示器接口电路。

程序所实现的功能就是：对键盘进行扫描，应用编程扫描方式判断按键按下情况，然后再LED显示器中显示相应的键盘值。

同时对应的指示灯闪烁。

键扫描子程序的设计要考虑以下四个方面：1.盘上有无键闭合方法是使PA口输出全“0”，读PC口状态。

若PC口全为“1”，则键盘上没有键闭合；若PC口不全为“1”，则有键闭合。

2.去除键的机械抖动方法是判断到键盘上有键闭合后，延时一段时间在判别键盘的状态。

若仍有键闭合，则认为有一个键处于稳定的闭合期，否则认为是键的抖动。

3.判别闭合键的键号方法是对键盘上的列线进行扫描，扫描口PA依次输出。

相应地顺次读出PC口的状态。

若PC口全为“1”，则列线输出为“0”的这一列上没有键闭合，否则这一列上有键闭合。

闭合键的键号等于为低电平的列号加上为低电平的行的首键号。

N=行首键号+列号4.使CPU对键的一次闭合仅做一次处理方法是等待闭合键释放以后再做处理。

本设计的程序中把显示作为去抖动延时子程序，这可使得显示器进入键入子程序后始终是亮的。

本程序返回后输入键的键号在A累加器中。

按上述方法得出的A值只是扫描码的偏移量，然后按键位置以及偏移量制作查表程序。

最后使LED显示器显示相应的键位值。

指示灯闪烁方法：键盘数值在送去LED显示的同时在用DPTR指针对TAB2进行查表，把数值送P1口，可点亮相应的指示灯，要使其闪烁，还需进行延时后把P1口置0FFH值，保证延时后指示灯变暗。

三硬件系统设计所需设备：8155单片机，八路反向驱动器，六路反向驱动器，键盘，LED显示器。

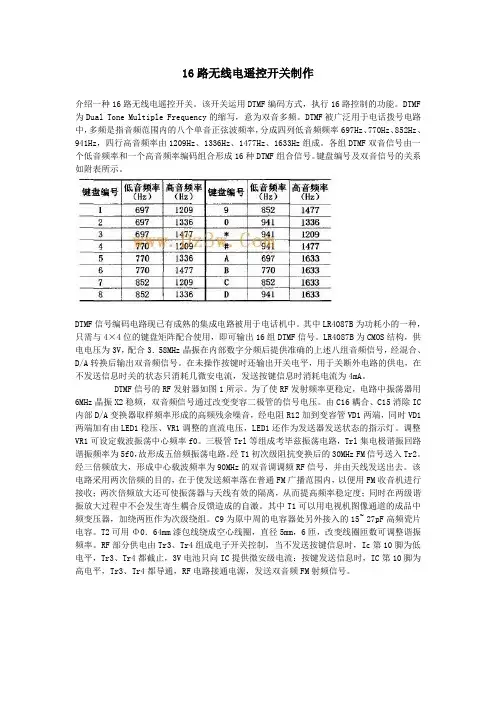

16路无线电遥控开关制作介绍一种16路无线电遥控开关。

该开关运用DTMF编码方式，执行16路控制的功能。

DTMF 为Dual Tone Multiple Frequency的缩写，意为双音多频。

DTMF被广泛用于电话拨号电路中，多频是指音频范围内的八个单音正弦波频率，分成四列低音频频率697Hz、770Hz、852Hz、941Hz，四行高音频率由1209Hz、1336Hz、1477Hz、1633Hz组成。

各组DTMF双音信号由一个低音频率和一个高音频率编码组合形成16种DTMF组合信号。

键盘编号及双音信号的关系如附表所示。

DTMF信号编码电路现已有成熟的集成电路被用于电话机中。

其中LR4087B为功耗小的一种，只需与4×4位的键盘矩阵配合使用，即可输出16组DTMF信号。

LR4087B为CMOS结构，供电电压为3V，配合3．58MHz晶振在内部数字分频后提供准确的上述八组音频信号，经混合、D/A转换后输出双音频信号。

在未操作按键时还输出开关电平，用于关断外电路的供电，在不发送信息时关的状态只消耗几微安电流，发送按键信息时消耗电流为4mA。

DTMF信号的RF发射器如图1所示。

为了使RF发射频率更稳定，电路中振荡器用6MHz 晶振X2稳频，双音频信号通过改变变容二极管的信号电压。

由C16耦合、C15消除IC内部D/A变换器取样频率形成的高频残余噪音，经电阻R12加到变容管VD1两端，同时VD1两端加有由LED1稳压、VR1调整的直流电压，LED1还作为发送器发送状态的指示灯。

调整VR1可设定载波振荡中心频率f0。

三极管Trl等组成考毕兹振荡电路，Trl集电极谐振回路谐振频率为5f0，故形成五倍频振荡电路。

经T1初次级阻抗变换后的30MHz FM信号送入Tr2。

经三倍频放大，形成中心载波频率为90MHz的双音调调频RF信号，并由天线发送出去。

该电路采用两次倍频的目的，在于使发送频率落在普通FM广播范围内，以便用FM收音机进行接收；两次倍频放大还可使振荡器与天线有效的隔离，从而提高频率稳定度；同时在两级谐振放大过程中不会发生寄生耦合反馈造成的自激。

自制简易遥控开关该遥控开关的特点是不需专用遥控手机，可用家中现成的彩电遥控器进行遥控操作，能非常方便地对家用电器实行开、关控制，遥控距离可达六、七米。

电路原理如图所示。

图中ＩＣ１为彩电遥控接收头，①脚为地，②脚为＋５Ｖ电源端，③脚为信号输出端，未接收到信号时为＋３．６Ｖ左右，接收到信号时为０Ｖ左右，ＩＣ２为ＣＤ４０１７十进制计数／译码集成电路。

交流２２０Ｖ电源经降压、整流和滤波后得到的直流１２Ｖ电压作为继电器的工作电压，＋１２Ｖ再经Ｒ２限流，ＶＤ稳压后得＋５Ｖ为电路其他部分供电。

静态时，Ｔ１导通，ＩＣ２的状态为Ｑ０＝１，并保持不变，指示灯ＬＥＤ点亮。

当按一下遥控器上的任一键时，ＩＣ１的③脚输出一串低电平脉冲，经Ｃ４平滑后，Ｔ１由导通变为截止，ＩＣ２的脚输入一正脉冲，Ｑ０＝０，Ｑ１＝１，Ｔ２导通，Ｊ吸合，被控制的家用电器得电工作。

再按一次遥控器时，Ｑ１＝０、Ｑ２＝１，由于Ｑ２端接ＩＣ２脚，使ＩＣ２复位，Ｑ０＝１，因此Ｊ失电，被控制的电器断电。

简单实用的遥控开关本遥控开关仅用了５只三极管，整个电路可装在尺寸仅４０ｍｍ×５０ｍｍ的电路板上，能对各种电器进行遥控开／关操作，电路见附图。

所使用的遥控发射器是普通家电遥控器。

接收控制电路只要按图正确焊接，无须调试即可成功。

ＩＲ为红外线遥控接收头，未接收到红外线信号时，①脚输出高电平，接收到红外线信号时，①脚输出一连串低电平脉冲。

Ｒ４、Ｃ２与Ｒ７、Ｃ３组成两个积分电路，Ｑ４、Ｑ５、Ｊ组成继电器控制电路，Ｃ５、Ｄ５～Ｄ８组成交流降压整流电路。

平时待机或上电后的初始状态是：Ｑ１导通，Ｑ２截止，Ｑ５截止，继电器Ｊ不工作。

遥控开机过程，短按遥控器按钮（小于０．５秒），在这较短的时间内，因Ｃ３容量远大于Ｃ２，故Ｂ点电位很快升到高电位（约１Ｖ左右），而Ａ点电位上升不到０．６Ｖ，因此Ｑ３不能导通，只有Ｑ２导通，这样，Ｃ点为高电位，Ｑ５导通，继电器Ｊ动作，其接点Ｊ－１、Ｊ－２同时吸合，Ｊ－２接通电器电源。

自制红外遥控开关详细步骤（两款自制红外遥控开关方法）自制红外遥控开关（一）工作/材料：●5V继电器●CD4017芯片●红外一体接收头●两个9014三极管●一个51K和两10K电阻，一个4148二极管，一个5V稳压二极管●一个220uf/50v和一个22uf/25v电容操作步骤：用手机充电头作电源以及焊接用的洞洞板。

焊接前先在面包板上做试验。

通电测试继电器有吸合。

按大体布局画个草图准备焊接。

焊接完成图。

已修整好的样子。

个山寨的5V500mA手机充电头用作接收器电源。

取下电路板和多余的U口及指示灯。

找个平口灯座进行组装。

两电路板连接完成。

最后再上一张设计电路图，感兴趣的朋友可以试着做一下。

按绿线右边的电路做，左边用充电头代替。

自制红外遥控开关（二）电路原理图整个电路共用到了5只8050三极管，从左往右看，IR为红外遥控接收头，未接收到红外线信号时，1脚输出高电平，接收到红外线信号时，1脚输出一连串低电平脉冲。

R4和C2，R7和C3组成两个积分电路，Q4，Q5，J组成继电器控制电路。

平时待机或者上电后的初始状态是Q1导通，Q2截止，Q5截止，继电器不工作。

我们先来分析遥控开机的过程。

短按遥控器按钮（大于0.5s），在这较短的时间内，因C3容量远大于C2，故B点电位很快升到高电位（约1V左右），而A点电位上升不到0.6V，因此Q3不能导通，只有Q2导通，因Q2导通，所以C点为高电位，Q5导通，继电器J 动作，其接点J-1、J-2同时吸合，J-2接通用电器电源。

这时即使IR不再接收到红外线信号，因电源经R11向Q5提供偏置，故Q5保持导通，J仍继续吸合，达到短按遥控实现开机的目的。

下面来分析遥控关机的过程。

长按遥控按钮（3s以上）时，IR输出低电平脉冲使Q1输出高电平脉冲，经D1整流后送至A点、B点进行积分处理，最终使得A电位大于1V，Q3导通，D点为高电平，Q4导通，C点为低电平，致使Q5截止，J释放，J-1、J-2断开，达到长按遥控按钮实现关机的目的。

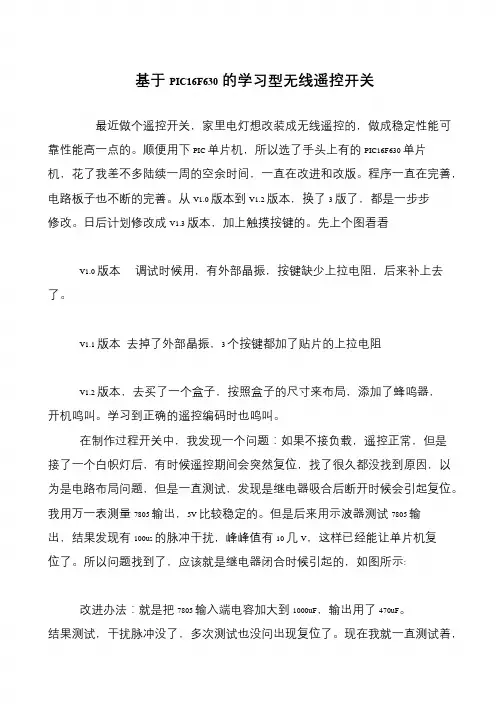

基于PIC16F630的学习型无线遥控开关
最近做个遥控开关，家里电灯想改装成无线遥控的，做成稳定性能可靠性能高一点的。

顺便用下PIC 单片机，所以选了手头上有的PIC16F630 单片机，花了我差不多陆续一周的空余时间，一直在改进和改版。

程序一直在完善，电路板子也不断的完善。

从V1.0 版本到V1.2 版本，换了3 版了，都是一步步修改。

日后计划修改成V1.3 版本，加上触摸按键的。

先上个图看看
V1.0 版本调试时候用，有外部晶振，按键缺少上拉电阻，后来补上去了。

V1.1 版本去掉了外部晶振，3 个按键都加了贴片的上拉电阻
V1.2 版本，去买了一个盒子，按照盒子的尺寸来布局，添加了蜂鸣器，开机鸣叫。

学习到正确的遥控编码时也鸣叫。

在制作过程开关中，我发现一个问题：如果不接负载，遥控正常，但是接了一个白帜灯后，有时候遥控期间会突然复位，找了很久都没找到原因，以为是电路布局问题，但是一直测试，发现是继电器吸合后断开时候会引起复位。

我用万一表测量7805 输出，5V 比较稳定的。

但是后来用示波器测试7805 输出，结果发现有100us 的脉冲干扰，峰峰值有10 几V，这样已经能让单片机复位了。

所以问题找到了，应该就是继电器闭合时候引起的，如图所示:
改进办法：就是把7805 输入端电容加大到1000uF，输出用了470uF。

结果测试，干扰脉冲没了，多次测试也没问出现复位了。

现在我就一直测试着，。

无线遥控收发开关电路主要用于传输数据，其用途十分普遍。

它们常常利用于现代家庭多路电源的集中控制、智能小区物业管理、防盗报警、无线水塔控制、无线抄表、航空、航模和遥控遥测等多种场合。

现代的无线收发开关电路，不仅电路先进而且制作工艺已由过去的分立元件过渡到表面贴片工艺和集成化、模块化，这不仅使它们的体积小，而且作用距离从几米扩展到数千米，稳定性和靠得住性都达到了工业级的要求标准。

一、早期的无线遥控收发开关电路这里说的早期无线遥控收发开关电路，并不是指他们已经过时，而仅指无线遥控收发控制的开关路数是单路的，作用距离仅１０米左右，且电路简单，对一般家庭用作无线遥控电源开关很有效果，所以目前电子市场里仍有各类单通道无线遥控开关产品出售，其价位约２０元以下。

这些产品有单路红外（线）遥控开关、超声波遥控开关和无线射频遥控开关等。

上述几种无线遥控开关电路其收发电路的主要模式基本相近，即在发射端采用某个固定频率的振荡器，再把开关控制信号，如红外线或脉冲信号调制到振荡器上进行空间开路发射；在接收端再把它们放大→检波→双稳态触发器→双向可控硅或继电器电路→接通（控制）开关（如交流市电电源）。

上述的三种无线遥控开关，各有特点。

红外遥控和超声波遥控开关适用于普通家庭近距离控制（作用距离＜１０ｍ），该两类无线遥控开关抗干扰性强，制作调试简单，业余电子爱好者均可自制。

无线射频遥控开关其控制开关距离较远。

但抗干扰性能较差。

二、编码式无线射频收发开关电路１．编码与译码现代的无线遥控开关电路不仅控制的路数多而且保密性强，且难于破密而复制，要达到上述目的，都是用编译码电路来实现，这些电路通常都是数字化的。

众所周知，在二进制数字系统中，每一位二进制数只有１和０两个数，为了能用二进制数码表示更多的信息，可将若干个１和０按规定编排在一起，编成不同的具有一定含义的代码，再用无线射频调制发射。

在接收端再将收到的射频信号放大后，将代码翻译和转换成原来编码的含义，处理时在电路上给出一个特定的输出，以便控制多种功能的开关，如市售的无线编码遥控四级调光灯开关，无线编码遥控航模飞机的多种动作等。

16通道无线电遥控开关电路工作原理16通道无线电遥控开关电路由无线遥控发射电路和无线遥控接收控制电路两部分组成，如图所示。

无线电遥控发射电路由控制按钮SBl一SB16、电阻器R1一R3,电容器Cl、稳压二极管VS、晶体振荡器BC1、DTMF编码集成电路I电路IC2组成，如图所示。

无线遥控接收控制电路由无线电遥控接收／译码器电路和触发控制电路组成，如图所示。

按动SB1一SB16中某一按钮时，IC1就会产生相应的双音频脉冲信号。

例如，要想接通第1通道用电器的电源（接通第1路无线遥控开关），按一下SBl，ICl的16脚将输出经DTMF 编码后的双音频脉冲信号，此信号经IC2脉冲调制为射频信号，再由其内藏的发射天线发射出去。

IC3接收到ICZ发射的射频控制信号，并将该信号解调为双音频脉冲信号，此信号经IC4进行DTMF解码处理后，从IC4的1、2、13和14脚输出与编码信号相对应的BCD码（8421码）。

由IC5将该BCD码译码处理后，从IC5的Q1端(9脚）输出高电平触发信号，使D触发器D1翻转，其Q端输出高电平，vIZ导通，VL1点亮，K1吸合，Kl的常开触点将第1通道用电器的工作电源接通。

要想关断第1通道用电器的电源，则应再按一下SB1，使D1的Q端输出低电平，VT2截止，VLl熄灭，K1释放，K1的常开触点断开即可。

其余各通道无线电遥控开关的工作原理与此相同。

限于篇幅，无线电遥控接收／译码器电路中仅画出IC5的Ql端（9脚）和Q16端（11脚）及其外接电路，Q2端一Q15端及其外部电路元器件（包括VT3－VT16, K2 - K15, VL2 - VL15, R10 - R37, D2 - D15)未画出。

IC5的Q2端一Q15端依次为10脚、8脚、7脚、6脚、5脚、4脚、18脚、17脚、19脚、20脚、14脚、13脚、16脚和15脚。

元器件选择ICl选用UM95087型电话机用DTMF拨号编码集成电路；IC2选用HS101无线电遥控发射厚膜集成电路；IC3选用HS201无线电遥控接收厚膜集成电路；IC4选用MC145436电话机用DTMF译码集成电路；IC5选用CD4514或MC14514型4一16线译码器集成电路；．IC6一IC13（D1一D16）均选用CD4013双D触发器集成电路。

无线遥控开关电路图大全无线遥控开关电路图大全(六款电路图介绍） - 全文来源：网络整理作者：2018年01月29日 15:18现在人们越来越追求生活的便捷，无线遥控开关不知不觉已经走进平常百姓家。

当下许多家用电器都运用了无线遥控技术，例如彩电、冰箱、空调等等。

除此之外，还有许多儿童玩具也装上了无线遥控设备。

相信大家对无线遥控开关都已经使用过。

无线遥控开关功能在了解无线遥控开关原理之前，我们先来了解一下无线遥控开关功能，无线遥控开关在设计制作上采用射频识别技术，无方向性，与其它同型号产品间不会造成任何影响和干扰，具有高保密性、性能稳定、功耗低、存储量大、使用方便，可以让灯具同时或个别进行开光，开关和遥控器不必配套购买，用户可自由选配，误码率低，抗干扰能力强。

一。

无线遥控开关电路图（pt2262电路图）无线遥控开关是由发射器和接收器两者组合而成，发射器将控制者的控制按键经过编码，调制到射频信号上进行发射出无线信号，也可以说成是一个编码器。

而接收器是将接收到的无线信号进行编码信号再解码，得到与控制按键相对应的信号，然后去控制相应的电路工作了，也被称为解码器。

随着科技进步无线遥控开关在工业控制和无线智能家居领域都得到了广泛使用。

二。

无线遥控开关电路图（单路和多路遥控）由于科技进步无线遥控开关种类和功能繁多，按传输控制指令信号的载体分可以分为为：无线电遥控、超声波遥控、红外线遥控，按信号的编码方式不同可以分为：频率编码和脉冲编码，按传输通道数可以分为：多通道遥控和单通道，按同一时间能够传输的指令数目不同可以分为：单路和多路遥控，按指令信号对被控目标的控制技术可以分为：开关型比例型遥控。

三。

无线遥控开关电路图（无线遥控开关电路）遥控开关不止具有开关的功能，它在替代传统墙壁开关的同时，更具有对室内灯光进行控制的功能，是一个可以灵活配置的室内灯光控制系统，普通用户仅以经济的投入即可完成完美的灯光成果．它具有非常强大的功能：1、无方向远距离隔墙控制功能红外遥控器一般受空间距离和方向的限制，而采用无线射频技术的遥控开关，完全没有这些限制．一般在２０－１００米半径内督可以做到信号覆盖，且可以穿透２－３堵墙体。
