1路无线遥控开关制作

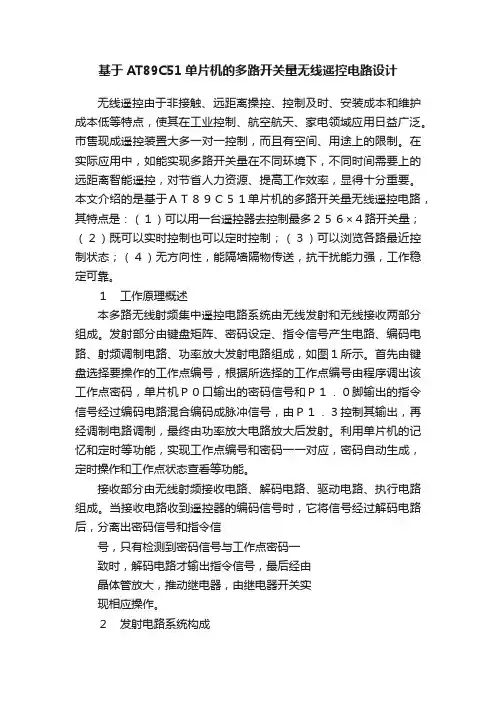

基于AT89C51单片机的多路开关量无线遥控电路设计无线遥控由于非接触、远距离操控、控制及时、安装成本和维护成本低等特点，使其在工业控制、航空航天、家电领域应用日益广泛。

市售现成遥控装置大多一对一控制，而且有空间、用途上的限制。

在实际应用中，如能实现多路开关量在不同环境下，不同时间需要上的远距离智能遥控，对节省人力资源、提高工作效率，显得十分重要。

本文介绍的是基于ＡＴ８９Ｃ５１单片机的多路开关量无线遥控电路，其特点是：（１）可以用一台遥控器去控制最多２５６×４路开关量；（２）既可以实时控制也可以定时控制；（３）可以浏览各路最近控制状态；（４）无方向性，能隔墙隔物传送，抗干扰能力强，工作稳定可靠。

１工作原理概述本多路无线射频集中遥控电路系统由无线发射和无线接收两部分组成。

发射部分由键盘矩阵、密码设定、指令信号产生电路、编码电路、射频调制电路、功率放大发射电路组成，如图１所示。

首先由键盘选择要操作的工作点编号，根据所选择的工作点编号由程序调出该工作点密码，单片机Ｐ０口输出的密码信号和Ｐ１．０脚输出的指令信号经过编码电路混合编码成脉冲信号，由Ｐ１．３控制其输出，再经调制电路调制，最终由功率放大电路放大后发射。

利用单片机的记忆和定时等功能，实现工作点编号和密码一一对应，密码自动生成，定时操作和工作点状态查看等功能。

接收部分由无线射频接收电路、解码电路、驱动电路、执行电路组成。

当接收电路收到遥控器的编码信号时，它将信号经过解码电路后，分离出密码信号和指令信号，只有检测到密码信号与工作点密码一致时，解码电路才输出指令信号，最后经由晶体管放大，推动继电器，由继电器开关实现相应操作。

２发射电路系统构成无线发射电路系统如图１所示，采用ＡＴ８９Ｃ５１单片机作为键盘扫描、工作点编号输入、定时、指令信号输出的控制核心，ＡＴ８９Ｃ５１是一种带４Ｋ字节闪烁可编程可擦除只读存储器（ＦＰＥＲＯＭ—ＦａｌｓｈＰｒｏｇｒａｍ－ｍａｂｌｅａｎｄＥｒａｓａｂｌｅＲｅａｄＯｎｌｙＭｅｍｏｒｙ）的低电压，高性能ＣＭＯＳ８位微处理器。

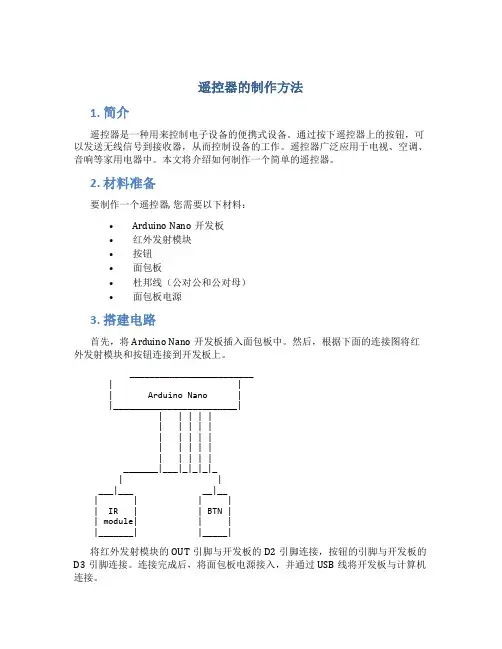

遥控器的制作方法1. 简介遥控器是一种用来控制电子设备的便携式设备。

通过按下遥控器上的按钮，可以发送无线信号到接收器，从而控制设备的工作。

遥控器广泛应用于电视、空调、音响等家用电器中。

本文将介绍如何制作一个简单的遥控器。

2. 材料准备要制作一个遥控器, 您需要以下材料：•Arduino Nano开发板•红外发射模块•按钮•面包板•杜邦线（公对公和公对母）•面包板电源3. 搭建电路首先，将Arduino Nano开发板插入面包板中。

然后，根据下面的连接图将红外发射模块和按钮连接到开发板上。

_________________________| || Arduino Nano ||_________________________|| | | | || | | | || | | | || | | | || | | | |_______|___|_|_|_|_| |___|___ __|__| | | || IR | | BTN || module| | ||_______| |_____|将红外发射模块的OUT引脚与开发板的D2引脚连接，按钮的引脚与开发板的D3引脚连接。

连接完成后，将面包板电源接入，并通过USB线将开发板与计算机连接。

4. 程序编写接下来，打开Arduino IDE软件，并新建一个空白项目。

使用下面的代码编写程序：#include <IRremote.h>#define BUTTON_PIN 3#define IR_PIN 2IRsend irsend;const unsigned int irSignal[] PROGMEM = {9000, 4500, 500, 500, 500, 150 0, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 500, 500, 500, 500, 1500, 500, 1500, 500, 500, 500, 500, 500, 500, 500, 1500, 50 0, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 500, 500, 500, 500, 500, 500, 500, 500, 1500, 50 0, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 15 00, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 5 00, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500, 1500, 500}; void setup() {pinMode(BUTTON_PIN, INPUT_PULLUP);irsend.enableIROut(38);}void loop() {if (digitalRead(BUTTON_PIN) == LOW) {irsend.sendRaw(irSignal, sizeof(irSignal) / sizeof(irSignal[0]), 3 8);delay(1000);}}该程序使用IRremote库发送红外信号。

无线遥控开关电路图及原理随着社会进步，无线遥控开关被大量的使用，无线遥控开关是采用高科技的射频识别技术设计制作，用无线遥控开关设备控制各类灯饰、家电、门、窗帘等家居用品，是一种新型智能化开关，可对室内灯具、家电等进行无线控制，操作简单方便，性能稳定可靠，受到广大消费者喜爱和追捧，下面就是小编对无线遥控开关原理的具体介绍。

>随着社会不断发展，科技技术也在不断提升，现在无线遥控开关被大量的使用于我们日常生活中各个角落，例如：家庭、酒店、商场、医院、仓库、办公室等场所用于灯饰照明控制及其它用途电器控制，相信大家对于无线遥控开关并不陌生，但大多数人对于无线遥控开关工作原理都不是很了解，下面小编就对无限遥控开关进行具体介绍，希望对大家有所借鉴作用。

在了解无线遥控开关原理之前，我们先来了解一下无线遥控开关功能，无线遥控开关在设计制作上采用射频识别技术，无方向性，与其它同型号产品间不会造成任何影响和干扰，具有高保密性、性能稳定、功耗低、存储量大、使用方便，可以让灯具同时或个别进行开光，开关和遥控器不必配套购买，用户可自由选配，误码率低，抗干扰能力强。

无线遥控开关安装异常简单方便，不需要接零线，也不需要对灯饰电器进行任何改动，可直接替换原有开关，电网停电后再来电，开关会自动处于关闭状态，避免浪费不必要的电能，可以集中控制全家所有的智能遥控开关。

在款式设计上也是多种多样，可供选择面非常广泛，可以将无线遥控开关与传统机械开关进行结合使用，方便简单。

无线遥控开关-原理无线遥控开关是由发射器和接收器两者组合而成，发射器将控制者的控制按键经过编码，调制到射频信号上进行发射出无线信号，也可以说成是一个编码器。

而接收器是将接收到的无线信号进行编码信号再解码，得到与控制按键相对应的信号，然后去控制相应的电路工作了，也被称为解码器。

随着科技进步无线遥控开关在工业控制和无线智能家居领域都得到了广泛使用。

无线遥控开关-分类由于科技进步无线遥控开关种类和功能繁多，按传输控制指令信号的载体分可以分为为：无线电遥控、超声波遥控、红外线遥控，按信号的编码方式不同可以分为：频率编码和脉冲编码，按传输通道数可以分为：多通道遥控和单通道，按同一时间能够传输的指令数目不同可以分为：单路和多路遥控，按指令信号对被控目标的控制技术可以分为：开关型比例型遥控。

自制遥控器实践作业一、背景介绍在现代科技高速发展的时代，遥控器成为了人们生活中不可或缺的电子设备之一。

遥控器可以用来控制电视、空调、音响等家庭电器，也可以用来控制玩具车、飞机等玩具。

但是市面上的遥控器种类繁多，价格不一，有时候我们需要自己动手制作一个遥控器来满足特定的需求。

二、自制遥控器的实践过程1. 材料准备要制作一个简单的红外线遥控器，我们需要准备以下材料：- Arduino开发板- 红外线接收模块- 红外线发射模块- 9V电池和电池扣- 面包板和杜邦线2. 搭建电路图将Arduino开发板和红外线接收模块、红外线发射模块连接起来，搭建出如下图所示的电路图。

3. 编写代码使用Arduino IDE软件编写代码，将代码上传到Arduino开发板中。

代码主要分为两部分：接收红外信号和发送红外信号。

4. 测试遥控功能将自己想要控制的设备的红外线遥控器对准红外线接收模块，按下遥控器上的按钮，此时红外线接收模块会接收到信号并将信号传输给Arduino开发板。

Arduino开发板会对信号进行解码，并将解码后的信息存储到一个数组中。

然后我们就可以通过发送红外信号的代码来控制设备了。

三、自制遥控器的优缺点1. 优点- 自制遥控器可以满足特定需求，比如控制一些市面上没有相应遥控器的设备。

- 自制遥控器价格相对较低，不需要花费大量资金购买市面上的高端遥控器。

- 自制遥控器可以提高自己的动手能力和编程能力。

2. 缺点- 制作自制遥控器需要一定的电子知识和编程能力。

- 自制遥控器可能不如市面上的高端遥控器功能齐全。

四、结论通过以上实践过程和分析，我们可以得出以下结论：自制遥控器是一项有趣且具有挑战性的实践项目。

虽然需要一定电子知识和编程能力，但是可以提高自己动手能力和编程能力。

同时，自制遥控器价格相对较低，可以满足特定需求。

因此，自制遥控器是一项值得尝试的实践项目。

编码解码芯片PT2262/PT2272芯片原理 PT2262/2272特点：CMOS工艺制造，低功耗，外部元器件少，RC振荡电阻，工作电压范围宽：2.6～15v ，数据最多可达6位，地址码最多可达531441种。

应用范围：车辆防盗系统、家庭防盗系统、遥控玩具、其他电器遥控。

PT2262/2272是台湾普城公司生产的一种CMOS工艺制造的低功耗低价位通用编解码电路，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空,接高电平,接低电平),任意组合可提供531441地址码,PT2262最多可有6位(D0-D5)数据端管脚,设定的地址码和数据码从17脚串行输出，可用于无线遥控发射电路。

编码芯片PT2262发出的编码信号由：地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平，与此同时相应的数据脚也输出高电平，如果发送端一直按住按键，编码芯片也会连续发射。

当发射机没有按键按下时，PT2262不接通电源，其17脚为低电平，所以315MHz的高频发射电路不工作，当有按键按下时，PT2262得电工作，其第17脚输出经调制的串行数据信号，当17脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当17脚为低平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全收控于PT2262的17脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100％的调幅。

在具体的应用中，外接振荡电阻可根据需要进行适当的调节，阻值越大振荡频率越慢，编码的宽度越大，发码一帧的时间越长。

网站上大部分产品都是用2262/1.2M＝2272/200K组合的，少量产品用2262/4.7M＝2272/820K。

地址码和数据码都用宽度不同的脉冲来表示，两个窄脉冲表示“0”；两个宽脉冲表示“1”；一个窄脉冲和一个宽脉冲表示“F”也就是地址码的“悬空”。

随着无线电技术的不断成熟，各种遥控设备已大量地在人们的生活中应用，让我们体会到了许多的方便。

这里我们介绍一款4路遥控开关的制作。

1、电路工作原理电路原理图见图1。

电路主要由供电部分、无线接收部分、数据解码部分和开关控制部分组成。

直流12V电源输入接收器，一路向继电器供电，另一路经三端稳压器件稳压后，输出5V工作电压，作为无线接收部分和解码部分的电源。

平时，IC3的10到13脚输出低电平，所控制的4路继电器断开，当接收模块SH9902收到遥控器发射的无线电编码信号后，就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC3解码后，在数据输出端输出相应的控制数据，由于本文介绍的是4路遥控开关，但每一路的工作情况完全一样，因此，在这里我们以其中的一路为例来进行说明。

以D0所接继电器为例，当发射的数据信号时：0001时，2272输出的数据也为0001，换言之就是IC3的10、11、12脚输出低电平，13脚输出高电平，这个高电平经R2向VT1提供基极电流，VT1饱和导通，继电器K1得电吸合，它所控制的电气设备工作，这样通过手上的遥控器的操作，完成了对电气设备的遥控控制，若选用的解码芯片为M型，则当遥控信号消失后，所有数据位全部输出为低电平，控制的四路继电器全部断开。

图1 根据电路原理图，我们设计的PCB板图见图2：图22、调试与安装这款无线遥控开关制作比较简单，所有元器件参数我们都测试完成，读者只要按我们提供的元件参数安装便可完成。

在制作中，先将阻容元件等焊上，然后焊上集成电路插座，最后焊上无线接收模块SH9902。

接上12V直流电源，可以看到电源指示灯点亮，若不亮，查看发光二极管是否焊反。

为了帮助制作者快速检测电路的工作情况，我们提供几个点的电压测试，具体在线路板上的位置已在图2中用箭头进行标注。

第一点：测量输入电压用万用表负笔接输入电压的负极，在输入接线柱上标有“-”符号，正表笔测量图中最右边箭头处的电压，正常应为输入电压减去0.6V，若输入是12V，则测出的电压应为11.4V左右，若测出的电压为12V，同时发光二极管不亮，应仔细检查极性保护二极管D5，查看是否反焊或虚焊。

二路无线遥控开关使用说明和使用范围86型二路路无线遥控墙壁开关接线方式请照如下图进行用户说明：1．将本产品接入电源后，请按下所述配好遥控器。

2．两路以上的产品，如果出现遥控或手控其中某一路时，关闭了所有灯具，请检查这路灯具是否损坏。

并请及时更换灯具或不用这路即可3．对于两路以上的产品，可以只使用其中任意一路。

供电不分主次。

4．对于灵敏度非常高的节能灯具，建议使用多路开关，有效减少待机电源，可以避免出现灯具在夜间有微弱闪光出现。

请注意：切勿将火线和零线一起接入本产品！！！否则会立即烧坏本产品！一、功能简介：1、清零操作（也即遥控开关初始化）：在灯具为灭的状态下，长按遥控开关任意手控按键20秒以上，则清零对应的遥控功能，灯闪动几下表示清除完毕。

其余路数以此类推。

2、第一路开关遥控器配置：按一下第一路开关上的手控键（10秒以上），待负载灯具点亮后再松手，再按下遥控器任意键2秒左右不放，至该负载灯灯闪,表示学习成功，然后再放开按键即可。

如果6秒内没有按遥控器,6秒后,这次学习无效,是普通按键功能。

注：只要有一路学习过的遥控器(按键)将不能学习其它路，如果是重复的遥控器(按键)学习无效！3、体操作流程：按下手控键—延时10秒以上—灯亮放开—再按遥控器任意键—持续2秒—灯闪—再放开－学习完成；如不能学习，请重复以上操作。

4、上述操作步骤，配置好各路遥控键；5、配遥控器：重复上述步骤，最多可以学习10个遥控器，超过10个，则第一个被删除。

二、操作方法：1、手动控制：轻按开关上某一键，则对应的灯亮，再按一次则灯熄灭。

2、遥控控制：按下上面学习好的遥控器按键，则对应的灯亮，再按一次则灯灭。

3、含总开总关功能（只限十二键的遥控器），当学习好该12键遥控器后，默认第11键为全开，第12键为全关。

（待选）三、本产品特点：1、单火线控制，直接替换原有墙壁普通机械开关，不用改动任何线路；2、采用进口原装欧姆龙高档继电器，更长的使用寿命；3、采用纯铜接线柱子，方便接线；4、采用智能MCU系统，用户更方便遥控器的选配5、超低的待机功能，待机时灯具无闪烁现象；6、设有过流过压保护，并在抗干扰方面有非常良好的表现；7、兼容启辉器式日光灯，不必接电容电阻等配件；8、上电时间短，节能灯具约1秒左右，启辉器式日光灯约2-3秒；9、采用多路供电技术，待机功耗更小，并且供电不分主次，有效避免了有一路灯具损坏而导致整个产品不能使用的情况发生；10、设有掉电自恢复功能。

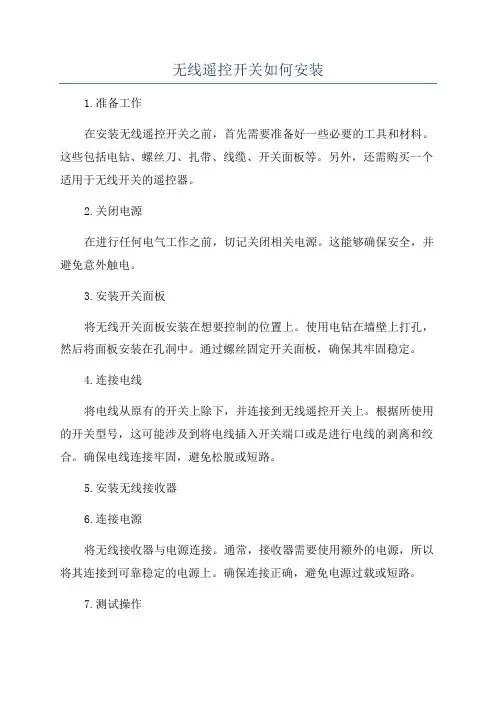

无线遥控开关如何安装1.准备工作在安装无线遥控开关之前，首先需要准备好一些必要的工具和材料。

这些包括电钻、螺丝刀、扎带、线缆、开关面板等。

另外，还需购买一个适用于无线开关的遥控器。

2.关闭电源在进行任何电气工作之前，切记关闭相关电源。

这能够确保安全，并避免意外触电。

3.安装开关面板将无线开关面板安装在想要控制的位置上。

使用电钻在墙壁上打孔，然后将面板安装在孔洞中。

通过螺丝固定开关面板，确保其牢固稳定。

4.连接电线将电线从原有的开关上除下，并连接到无线遥控开关上。

根据所使用的开关型号，这可能涉及到将电线插入开关端口或是进行电线的剥离和绞合。

确保电线连接牢固，避免松脱或短路。

5.安装无线接收器6.连接电源将无线接收器与电源连接。

通常，接收器需要使用额外的电源，所以将其连接到可靠稳定的电源上。

确保连接正确，避免电源过载或短路。

7.测试操作完成安装后，重新打开电源，然后使用遥控器进行测试。

确保无线信号能够正常传达给接收器，开关能够正确响应。

若有问题，检查电源和线路连接，确保无线遥控开关的正常运作。

注意事项：1.安装前请确保你了解电气知识和安全操作要求。

若不确定，建议寻求专业电工的帮助。

2.在使用无线遥控开关时，需要保持遥控器和接收器之间的通信距离，以确保信号的稳定传输。

3.遥控器的电池需定期更换，以免影响无线信号传输。

4.安装之前最好参考产品的使用说明书，确保正确操作和连接。

5.注意选择无线遥控开关的适用范围和质量。

确保所使用的无线开关符合国家标准和安全要求。

6.若安装过程中遇到任何问题，应立即停止操作，并寻求专业电工的帮助。

总结：。

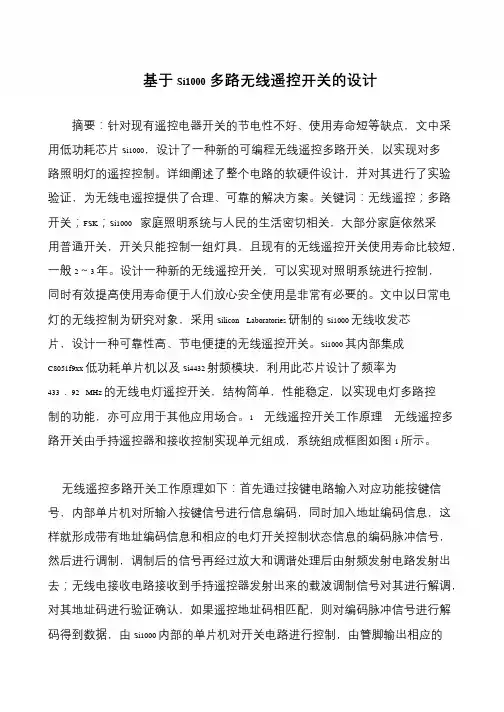

基于Si1000多路无线遥控开关的设计摘要：针对现有遥控电器开关的节电性不好、使用寿命短等缺点，文中采用低功耗芯片Si1000，设计了一种新的可编程无线遥控多路开关，以实现对多路照明灯的遥控控制。

详细阐述了整个电路的软硬件设计，并对其进行了实验验证，为无线电遥控提供了合理、可靠的解决方案。

关键词：无线遥控；多路开关；FSK；Si1000 家庭照明系统与人民的生活密切相关，大部分家庭依然采用普通开关，开关只能控制一组灯具，且现有的无线遥控开关使用寿命比较短，一般2～3 年。

设计一种新的无线遥控开关，可以实现对照明系统进行控制，同时有效提高使用寿命便于人们放心安全使用是非常有必要的。

文中以日常电灯的无线控制为研究对象，采用Silicon Laboratories 研制的Si1000 无线收发芯片，设计一种可靠性高、节电便捷的无线遥控开关。

Si1000 其内部集成C8051f9xx 低功耗单片机以及Si4432 射频模块，利用此芯片设计了频率为433．92 MHz 的无线电灯遥控开关，结构简单，性能稳定，以实现电灯多路控制的功能，亦可应用于其他应用场合。

1 无线遥控开关工作原理无线遥控多路开关由手持遥控器和接收控制实现单元组成，系统组成框图如图1 所示。

无线遥控多路开关工作原理如下：首先通过按键电路输入对应功能按键信号，内部单片机对所输入按键信号进行信息编码，同时加入地址编码信息，这样就形成带有地址编码信息和相应的电灯开关控制状态信息的编码脉冲信号，然后进行调制，调制后的信号再经过放大和调谐处理后由射频发射电路发射出去；无线电接收电路接收到手持遥控器发射出来的载波调制信号对其进行解调，对其地址码进行验证确认，如果遥控地址码相匹配，则对编码脉冲信号进行解码得到数据，由Si1000 内部的单片机对开关电路进行控制，由管脚输出相应的。

4路无线遥控开关电路图与工作原理14路无线遥控开关电路图与工作原理11、电路工作原理电路原理图见图1。

电路主要由供电部分、无线接收部分、数据解码部分和开关控制部分组成。

直流12V电源输入接收器，一路向继电器供电，另一路经三端稳压器件稳压后，输出5V工作电压，作为无线接收部分和解码部分的电源。

平时，IC3的10到13脚输出低电平，所控制的4路继电器断开，当接收模块SH9902收到遥控器发射的无线电编码信号后，就会在其输出端输出一串控制数据码，这个编码信息经专用解码集成电路IC3解码后，在数据输出端输出相应的控制数据，由于本文介绍的是4路遥控开关，但每一路的工作情况完全一样，因此，在这里我们以其中的一路为例来进行说明。

以D0所接继电器为例，当发射的数据信号时：0001时，2272输出的数据也为0001，换言之就是IC3的10、11、12脚输出低电平，13脚输出高电平，这个高电平经R2向VT1提供基极电流，VT1饱和导通，继电器K1得电吸合，它所控制的电气设备工作，这样通过手上的遥控器的操作，完成了对电气设备的遥控控制，若选用的解码芯片为M型，则当遥控信号消失后，所有数据位全部输出为低电平，控制的四路继电器全部断开。

图12、调试与安装这款无线遥控开关制作比较简单，所有元器件参数我们都测试完成，读者只要按我们提供的元件参数安装便可完成。

在制作中，先将阻容元件等焊上，然后焊上集成电路插座，最后焊上无线接收模块SH9902。

接上12V直流电源，可以看到电源指示灯点亮，若不亮，查看发光二极管是否焊反。

为了帮助制作者快速检测电路的工作情况，我们提供几个点的电压测试，具体在线路板上的位置已在图2中用箭头进行标注。

第一点：测量输入电压用万用表负笔接输入电压的负极，在输入接线柱上标有“-”符号，正表笔测量图中最右边箭头处的电压，正常应为输入电压减去0.6V，若输入是12V，则测出的电压应为11.4V左右，若测出的电压为12V，同时发光二极管不亮，应仔细检查极性保护二极管D5，查看是否反焊或虚焊。

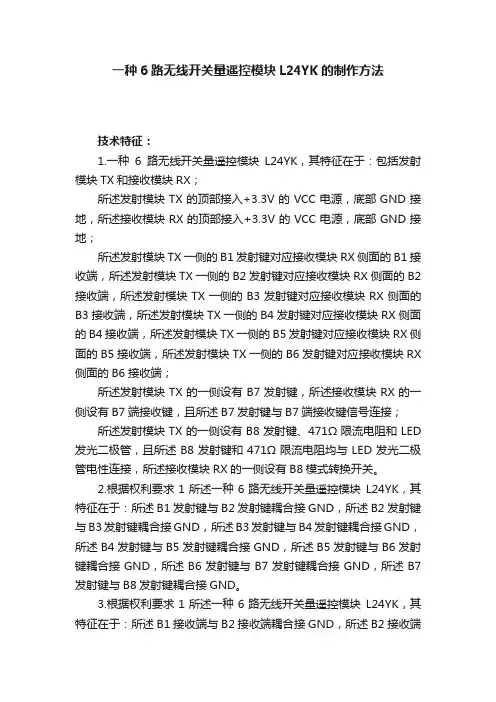

一种6路无线开关量遥控模块L24YK的制作方法技术特征：1.一种6路无线开关量遥控模块L24YK，其特征在于：包括发射模块TX和接收模块RX；所述发射模块TX的顶部接入+3.3V的VCC电源，底部GND接地，所述接收模块RX的顶部接入+3.3V的VCC电源，底部GND接地；所述发射模块TX一侧的B1发射键对应接收模块RX侧面的B1接收端，所述发射模块TX一侧的B2发射键对应接收模块RX侧面的B2接收端，所述发射模块TX一侧的B3发射键对应接收模块RX侧面的B3接收端，所述发射模块TX一侧的B4发射键对应接收模块RX侧面的B4接收端，所述发射模块TX一侧的B5发射键对应接收模块RX侧面的B5接收端，所述发射模块TX一侧的B6发射键对应接收模块RX 侧面的B6接收端；所述发射模块TX的一侧设有B7发射键，所述接收模块RX的一侧设有B7端接收键，且所述B7发射键与B7端接收键信号连接；所述发射模块TX的一侧设有B8发射键、471Ω限流电阻和LED 发光二极管，且所述B8发射键和471Ω限流电阻均与LED发光二极管电性连接，所述接收模块RX的一侧设有B8模式转换开关。

2.根据权利要求1所述一种6路无线开关量遥控模块L24YK，其特征在于：所述B1发射键与B2发射键耦合接GND，所述B2发射键与B3发射键耦合接GND，所述B3发射键与B4发射键耦合接GND，所述B4发射键与B5发射键耦合接GND，所述B5发射键与B6发射键耦合接GND，所述B6发射键与B7发射键耦合接GND，所述B7发射键与B8发射键耦合接GND。

3.根据权利要求1所述一种6路无线开关量遥控模块L24YK，其特征在于：所述B1接收端与B2接收端耦合接GND，所述B2接收端与B3接收端耦合接GND，所述B3接收端与B4接收端耦合接GND，所述B4接收端与B5接收端耦合接GND，所述B5接收端与B6接收端耦合接GND，所述B6接收端与B7端接收键耦合接GND，所述B7端接收键与B8模式转换开关耦合接GND。

一种无线遥控电灯开关的改进（上）《一种无线遥控电灯开关的制作与安装》一文中，电源部分用开关稳压电源模块，效率、可靠性都比较理想。

如作一些改动，其效率、可靠性还可提高。

为便于说明，把原电路重新画在下面（图一）：图一分析该装置发现，使用+5V的部分是一块无线接收模块、一块PT2272M4、一块CD4013，这部分的待机功耗比较小，大约几十mW，+12V供给磁保持继电器使用，但该继电器只在动作的极短时间耗电，平时不工作，几乎不耗电，而12V稳压电源模块和78L05在待机状态下，功耗竟然有几百mW。

实际上，小功率开关稳压电源的空载功耗可做到小于10mW，因此，改进供电部分，则整机效率可大大提高。

为了制作方便，选用空载功耗尽可能小的小功率开关稳压电源模块进行改造。

在淘宝上仔细搜索，找到一种6V充电器的裸板。

把它作少些改动，改动后的电路见图二。

图二因原裸板尺寸嫌大，故把原板上的元件“移植”到一块新板上，与接收部分的其他元件安装在同一块板上，即去了图一中的78L05和12V稳压电源模块，用图二的电路替代，元件装在同一块PCB板上（部分元件是贴片形的），见图三。

图三需要说明的是，原板上的高频变压器要拆开，里层的初级线圈不动，外层的次级线圈重绕。

细心拆下次级线圈，起始端不动，按原来方向绕4匝，抽头作为+5V出线端，然后继续绕9匝作为末端（+12V的出线端）。

该变压器也可自己仿做：找一个废5W节能灯，拆开其朔料壳，把内部PCB板上的一个电感线圈拆下来，通常是EE13磁心的，用原线圈上的漆包线绕132匝作为初级，次级4匝+9匝，注意绕线的方向。

经上述改进后，本装置的待机功耗可小于0.1W。

1/ 1。

触摸屏无线遥控开关使用说明书（E-86系列）非常感谢您选用本公司的无线遥控开关系列产品，本产品依据国际电工惯例，采用国内外最先进的电子线路设计技术，性能更稳定，质量更可靠。

在安装使用之前请认真阅读下面操作说明一、适用范围家庭、办公室、商场、酒店、医院、仓库等场所的灯具照明控制和类似用途电器的控制。

二、功能特点1、安装方便：标准86型墙壁开关外型设计，不需接零线(零火线开关除外)，不需对灯具改动任何接配件，可直接替换原有墙壁普通开关；2、适用灯具：可接日光灯、节能灯、白炽灯、射灯、卤素灯等常见灯具；3、隔墙遥控：可隔墙进行无线远距离遥控（如在房间可遥控客厅的灯具）；4、互不干扰：采用数字编解码技术，无方向性，与邻居家的同型号产品间不会互相干扰；5、来电自熄：电网停电后再来电，开关自动处于关闭状态，避免浪费电能；6、双向控制：即可用墙上开关控制，也可遥控控制，使用更方便；7、集中遥控：一个多键的遥控器可集中控制全家的智能遥控开关；8、群控功能：可设定遥控器上的一个按键同时控制任意多路灯具，让这些灯具同时开或同时关；9、总开总关：遥控器上可自由设定总开或总关按键，轻松按下一个按键就能打开或关掉（参与学习并在控制距离范围内的）所有灯具；10、智能识别：开关能学习识别本公司系列产品中的任一遥控器，开关和遥控器不必配套购买，用户可自由选配，随意升级添加并自行配置；相比同类产品独有功能1、宽电压设计100-250V的范围内都可正常工作；2、不挑灯具，接日光灯和节能灯不用加补偿电容，无闪烁现象；3、每路独立开码关码遥控器学习方式，隔墙控制情况下更加放心；4、超低功耗设计，待机耗电：小于0.01W，根据1度电=1千瓦时的公式计算：全年耗电=（0.01W×24小时×365天）÷1千瓦时=0.096度电（全年不足0.1度电）；三、安装接线指示图触摸屏无线遥控开关安装图图一（拆下外框）图二（掀开屏幕）图三（装入底盒）图四（装回外框）1．接线方式请严格按照开关背面的接线示意图操作；2．接好线后按图一所示用小平口一字螺丝刀插入图示位置，插入后向左或向右方向旋转，将外面框拆下；3．按图二所示用一字螺丝刀从上方把显示翻盖掀起，露出开关固定螺丝孔；4．按图三所示将开关装入墙上标准的86底盒后，旋紧螺丝固定；5．按图四所示把显示翻盖和面框装回原样安装完毕。

LoRa无线遥控开关套装（RC01+YJT5819）使用说明（4路继电器开关输出，4路开关量输入）目录LoRa无线遥控开关套装（RC01+YJT5819）使用说明 (2)一、套装组成 (2)二、应用场合 (2)三、系统示意图 (2)四、遥控器说明 (3)五、主机说明 (4)六、对码和设置主机站点编号 (5)6.1对码流程 (5)6.2设置主机站点编号 (5)七、控制方法 (6)7.1查询主机状态 (6)7.2控制主机开关 (6)7.2.1 主机所有继电器开关依次开启 (6)7.2.2 主机所有继电器开关依次关闭 (6)7.2.3 打开主机指定编号继电器 (6)7.2.4 关闭主机指定编号继电器 (6)7.2.5点动控制 (6)八、重要声明 (7)LoRa无线遥控开关套装（RC01+YJT5819）使用说明（4路继电器开关输出，4路开关量输入）一、套装组成1、遥控器(型号：RC01)2、主机(型号：YJT5819，4路继电器开关输出，4路开关量输入)二、应用场合物联网，智慧农业，工业控制，环保监测，数据采集，自动控制...三、系统示意图无线双向通信，控制结果有反馈，主机状态可查询，LED指示灯和数码管显示。

四、遥控器说明说明：1、遥控器与主机通信成功，状态圆点亮，否则不亮；2、控制成功，则遥控器会“滴”一声，否则遥控器不会“滴”。

五、主机说明主机按键名称对照表SET设置UP向上DOWN向下六、对码和设置主机站点编号遥控器和主机需要对码，配对才可以使用。

一台主机最多可以配8个遥控器，同一个遥控器能配对的主机原则上限制为99台，因为主机的站点编号设置范围最大值是99.6.1对码流程1、主机插上电源，等待“滴”一声开机；2、长按“UP”键，“滴”一声后，数码管显示r1，此时按“UP”或“DOWN”键可在r1~r8间切换，分别代表遥控器1~8;3、在对应遥控器编号后面如显示“U”,表示改位置已学习遥控器，此时按“UP”或“DOWN”可取消该遥控器，取消后要按“SET”键确认，主机“滴”一声保存结果；4、当对应编号后面显示“-”时，表示该位置未配置遥控器，此时长按“SET”键，后面的“-”闪烁，主机进入对码状态；5、按一下遥控器电源按键，打开遥控器电源，此时，按一下遥控器“确认”按键，遥控器将发射对码数据，主机接收到后，长“滴”一声，保存遥控器编码。

红外线遥控器的制作方法红外线遥控器是一种常见的遥控设备，用于控制家电、汽车等设备的开关和功能。

下面将介绍红外线遥控器的制作方法。

首先，我们需要准备以下材料和工具：红外线发射器、红外线接收器、电池、开关、导线、焊接工具、电池盒、外壳等。

第一步，连接红外线发射器和电池。

将红外线发射器的正极连接到电池的正极，负极连接到电池的负极。

可以用导线将它们连接起来或者直接焊接。

此时，红外线发射器已经形成一个简单的电路。

第二步，连接红外线接收器和电池。

同样地，将红外线接收器的正极连接到电池的正极，负极连接到电池的负极。

可以使用导线或者焊接工具进行连接。

第三步，连接开关。

将一个导线连接到电池的负极，另一端连接到开关的一个引脚上。

再将第二根导线连接到开关的另一个引脚上，另一端连接到红外线接收器的引脚上。

这样，开关起到了打开和关闭红外线接收器电路的作用。

第四步，连接电池盒。

将电池装入电池盒中，并将盒子连接到电路的合适位置。

确保电池盒能够给电路供电，并且电池能够被方便地更换。

第五步，封装遥控器。

使用外壳将整个遥控器装起来，以保护电路和进行美观设计。

在建立外壳时，确保红外线发射器和接收器的位置能够方便地对准遥控的设备。

制作遥控器的基本步骤已经完成。

接下来，可以根据需要进行一些改进和增加功能。

首先，可以为遥控器增加按键。

在电路中新增一个按键，并根据按键的功能设计相应的控制逻辑。

按下不同的按键可以控制不同的设备，或者实现不同的功能。

其次，可以为遥控器添加更多的功能。

例如，可以在电路中添加计时器功能，实现定时控制设备开关；或者添加温度传感器，用于控制设备的温度。

此外，可以为遥控器编写控制程序。

在电路中添加一个单片机（如Arduino），通过编程，可以实现更复杂的遥控功能。

例如，可以通过程序控制遥控器的信号模式，以便控制多种不同品牌的设备。

总之，制作红外线遥控器的方法相对简单。

通过连接红外线发射器和接收器，加入电池和开关，最后封装好整个遥控器，我们就可以实现对设备的遥控。

无线遥控开关原理
无线遥控开关是一种利用无线技术实现开关控制的装置。

它通过无线信号传输和接收的原理，实现远距离控制电路开关的功能。

无线遥控开关主要由两个部分组成：遥控器和接收器。

遥控器是由一个或多个按键和一个发射器组成，它可以发出无线信号。

接收器是由一个接收器和一个开关控制电路组成，它可以接收来自遥控器的无线信号，并控制开关的状态。

在工作时，当我们按下遥控器上的按键时，遥控器内部的发射器会将一个特定的无线信号发射出去。

这个无线信号通过空气传输到接收器。

接收器内部的接收器会对接收到的信号进行解码，并将解码后的信号送入开关控制电路。

开关控制电路接收到解码后的信号后，会根据信号的内容进行判断，然后通过一个开关来控制电路的开关状态。

例如，当接收到开关打开的信号时，开关控制电路会将电路中的开关打开，电流就可以流过电路；当接收到开关关闭的信号时，开关控制电路会将电路中的开关关闭，电流就会被切断。

总结来说，无线遥控开关实现了通过无线信号传输和接收来控制电路开关的功能。

只要按下遥控器上的按键，无线信号就会被发射器发射，并通过接收器接收并解码。

解码后的信号通过开关控制电路来改变电路的开关状态，从而实现了远程控制电路开关的目的。

遥控装置制作方法
遥控装置的制作方法因用途和设计不同可能会有所不同，以下是一个基本的遥控装置制作方法的示例：
1. 准备材料：红外线发射器、红外线接收器、电池、电路板、按钮开关、导线、焊锡等。

2. 设计电路图：根据遥控装置的功能需求和元件的规格，设计电路图，包括电源接口、按钮开关、发射器和接收器的连接等。

3. 制作电路板：可以使用现成的电路板，也可以自己制作。

如果自己制作，可以使用铜板和化学腐蚀方法，将电路图制作在铜板上，并用焊锡连接元件。

4. 安装按钮开关和元件：将按钮开关和其他元件（如发射器和接收器）焊接到电路板上，确保焊接牢固。

5. 连接电源：将电池连接到电路板上，确保电路可以正常工作。

6. 测试功能：使用测试设备（如红外线接收器测试仪）来测试遥控装置的功能，包括发射器的红外线输出和接收器的接收功能。

7. 调试和修改：如果遥控装置的功能不满足需求，可以进行调试和修改，例如
调整电路参数、更换元件等。

8. 完成组装：如果电路已经满足要求，可以将电路板和其他组件装入外壳中，确保装置的外观整洁和安全性。

以上是一个基本的遥控装置制作方法的示例，具体制作过程可能会因不同的设计和要求而有所不同。

在制作过程中，需要注意安全和正确焊接，以确保制作出符合要求的遥控装置。
