钢结构防腐涂装施工工艺流程

钢结构防腐涂料的施工工艺1.表面准备首先对钢结构表面进行准备工作，包括清洁、除锈和修补。

清洁工作是为了去除表面的污垢和杂质，使用清洁剂或高压水枪进行清洗。

除锈工作是为了去除表面氧化物和锈蚀物，包括机械除锈和化学除锈两种方法。

修补工作是为了修复钢结构表面的缺陷，例如砂眼、毛刺等。

2.底涂在表面准备完成后，进行底涂工作。

底涂的作用是增强防腐涂料与钢结构的附着力和耐腐蚀性能。

常用的底涂材料有环氧底漆、磷酸锌底漆等。

施工时要注意底涂的厚度和均匀性，避免漏涂和滴涂现象。

3.中涂经过底涂后，进行中涂工作。

中涂的作用是增加防腐涂料的厚度和耐腐蚀性能。

常用的中涂材料有环氧中涂、聚氨酯中涂等。

中涂材料的选择应根据具体工程情况和防腐要求进行。

4.面涂中涂完成后，进行面涂工作。

面涂的作用是增加防腐涂料的外观和装饰效果，提高表面硬度和耐磨性。

常用的面涂材料有环氧面涂、聚氨酯面涂等。

面涂材料的选择应根据具体工程要求和使用环境来确定。

5.检验和验收施工完成后，进行防腐涂料的检验和验收。

检验主要包括涂料的厚度、附着力、耐腐蚀性能等方面的测试。

验收是根据验收标准对施工质量进行评判，包括表面光洁度、涂层厚度、涂层平整度、韧性等方面。

1.施工环境和条件施工环境要保持清洁、干燥，并保持适宜的温度和湿度。

同时，要防止施工过程中的风沙、尘埃、水滴等杂质对涂层的影响。

2.涂料的储存和搅拌涂料在储存和搅拌过程中要按照涂料厂家的要求进行，确保涂料的质量和性能能够得到有效保障。

3.施工工具的选择和使用根据涂料的类型和施工要求，选择合适的施工工具，如刷子、喷枪、滚筒等，并确保其清洁、整洁，以便获得良好的涂装效果。

4.施工层次和质量控制施工时要根据涂料的规定，按照底涂、中涂、面涂的顺序进行层次施工，且每一层都要控制涂层的厚度和均匀性，以确保防腐涂料的性能和质量。

5.防腐涂料的维护和保养防腐涂料施工完成后，要根据涂料的要求和使用环境，进行定期的维护和保养，以确保涂层的使用寿命和防腐效果。

钢结构涂装施工工艺1、钢结构防腐涂料涂装（1）工艺流程（2）基层面清理1）油漆涂装应在钢结构验收合格后进行。

涂刷前，应将需涂刷部位的焊渣、灰尘、油污、水和毛刺等清理干净。

2）基面清理除锈的质量，应达到设计要求和验收规范对各种底漆或防锈漆最低的防锈等级的规定。

3）为了保证涂装质量，根据不同需要可以分别选用以下除锈工艺。

喷砂除锈，它是利用压缩空气的压力，连续不断地用石英砂或铁砂冲击钢构件的表面，把钢材表面的铁锈、油污等杂物清理干净，露出金属钢材本色的一种除锈方法。

这种方法效率高，除锈彻底，是比较先进的除锈工艺。

酸洗除锈，它是把需涂装的钢构件浸放在酸池内，用酸除去构件表面的油污和铁锈。

采用酸洗工艺效率较高，除锈比较彻底，但是酸洗以后必须用热水或清水冲洗构件，如果有残酸存在，构件的锈蚀会更加厉害。

人工除锈，是由人工用一些比较简单的工具，如刮刀、砂轮、砂布、钢丝刷等工具，清除钢构件上的铁锈。

这种方法工作效率低，劳动条件差，除锈也不彻底。

（2）底漆涂装1）调合红丹防锈漆，控制油漆的粘度、稠度、稀度，兑制时应充分的搅拌，使油漆色泽、粘度均匀一致。

2）刷第一层底漆时涂刷方向应该一致，接槎整齐。

3）刷漆时应采用勤沾、短刷的原则，防止刷子带漆太多而流坠。

4）待第一遍刷完后，应保持一定的时间间隙，防止第一遍未干就上第二遍，这样会使漆液流坠发皱，质量下降。

5）待第一遍干燥后，再刷第二遍，第二遍涂刷方向应与第一遍涂刷方向垂直，这样会使漆膜厚度均匀一致。

6）底漆涂装后起码需4～8h 后才能达到表干、表干前不应涂装面漆。

（4）面漆涂装1）建筑钢结构涂装底漆与面漆一般中间间隙时间较长。

钢构件涂装防锈漆后送到工地去组装，组装结束后才统一涂装面漆。

这样在涂装面漆前需对钢结构表面进行清理，清除安装焊缝焊药，对烧去或碰去漆的构件，还应事先补漆。

2）面漆的调制应选择颜色完全一致的面漆，兑制的稀料应合适，面漆使用前应充分搅拌，保持色泽均匀。

钢结构涂装施工方案（一）钢结构防腐涂装概述钢构件除现场焊接、高强螺栓连接部位不在制作厂涂装外，其余部位均在在制作厂内完成底漆、中间漆涂装，所有构件面漆待钢构件安装后进行涂装。

（二）钢结构防腐涂装要求1、钢材表面采用喷砂（抛丸）除锈方法，除锈等级应符合《涂覆涂料前钢结构表面处理表面清洁度的目视评定第 1 部分：未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》GB/T 8923.1-2011 规定中的sa2.5 级。

2、底漆：无机富锌底漆，漆膜厚度按设计规范及业主要求确定。

3、中间漆：采用无机富锌一道，漆膜厚度按设计规范及业主要求确定。

底漆涂覆完成后24 小时内立即进行。

4、面漆：漆膜厚度按设计规范及业主要求确定。

颜色由业主定色。

（三）涂装设备设备名称用途特点相关说明高压无气喷涂机用于防腐涂装喷涂喷涂压力适中，对涂料雾化良好电动空气压缩机为喷涂提供气源可根据喷涂机的效率选用，移动方便电动搅拌机用于油漆调配时的搅拌可调节搅拌速度，搅拌后使涂料混合均匀，携带方便，易操作（四）防腐涂装施工工艺1、涂装材料要求现场补的油漆与制作厂使用的油漆相同，由制作厂统一提供，随钢构件分批进场。

2、表面处理采用电动、风动工具等将构件表面的毛刺、氧化皮、铁锈、焊渣、焊疤、灰尘、油污及附着物彻底清除干净。

3、涂装环境要求涂装前，除了底材或前道涂层的表面要清洁、干燥外，还要注意底材温度要高于露点温度 3℃以上。

此外，应在相对湿度低于 85％的情况下才可以进行施工。

4、涂装间隔时间（1）经处理的钢结构基层，应及时涂刷底漆，间隔时间不应超过 5 小时。

（2）一道漆涂装完毕后，在进行下道漆涂装之前，一定要确认是否已达到规定的涂装间隔时间，否则就不能进行涂装。

（3）如果在过了最长涂装间隔时间以后再进行涂装，则应该用细砂纸将前道漆打毛后，并清除尘土、杂质以后再进行涂装。

5、涂装要求在每一遍通涂之前，必须对焊逢、边角和不宜喷涂的小部件进行预涂。

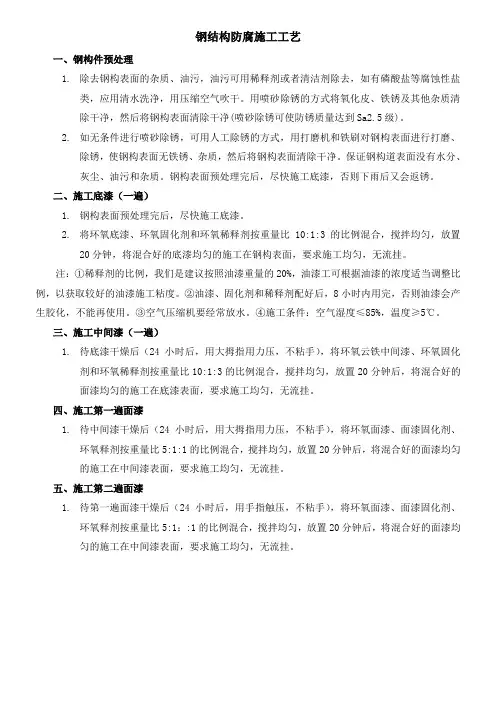

钢结构防腐施工工艺一、钢构件预处理1.除去钢构表面的杂质、油污，油污可用稀释剂或者清洁剂除去，如有磷酸盐等腐蚀性盐类，应用清水洗净，用压缩空气吹干。

用喷砂除锈的方式将氧化皮、铁锈及其他杂质清除干净，然后将钢构表面清除干净(喷砂除锈可使防锈质量达到Sa2.5级)。

2.如无条件进行喷砂除锈，可用人工除锈的方式，用打磨机和铁刷对钢构表面进行打磨、除锈，使钢构表面无铁锈、杂质，然后将钢构表面清除干净。

保证钢构道表面没有水分、灰尘、油污和杂质。

钢构表面预处理完后，尽快施工底漆，否则下雨后又会返锈。

二、施工底漆（一遍）1.钢构表面预处理完后，尽快施工底漆。

2.将环氧底漆、环氧固化剂和环氧稀释剂按重量比10:1:3的比例混合，搅拌均匀，放置20分钟，将混合好的底漆均匀的施工在钢构表面，要求施工均匀，无流挂。

注：①稀释剂的比例，我们是建议按照油漆重量的20%，油漆工可根据油漆的浓度适当调整比例，以获取较好的油漆施工粘度。

②油漆、固化剂和稀释剂配好后，8小时内用完，否则油漆会产生胶化，不能再使用。

③空气压缩机要经常放水。

④施工条件：空气湿度≤85%，温度≥5℃。

三、施工中间漆（一遍）1.待底漆干燥后（24小时后，用大拇指用力压，不粘手），将环氧云铁中间漆、环氧固化剂和环氧稀释剂按重量比10:1:3的比例混合，搅拌均匀，放置20分钟后，将混合好的面漆均匀的施工在底漆表面，要求施工均匀，无流挂。

四、施工第一遍面漆1.待中间漆干燥后（24小时后，用大拇指用力压，不粘手），将环氧面漆、面漆固化剂、环氧释剂按重量比5:1:1的比例混合，搅拌均匀，放置20分钟后，将混合好的面漆均匀的施工在中间漆表面，要求施工均匀，无流挂。

五、施工第二遍面漆1.待第一遍面漆干燥后（24小时后，用手指触压，不粘手），将环氧面漆、面漆固化剂、环氧释剂按重量比5:1：:1的比例混合，搅拌均匀，放置20分钟后，将混合好的面漆均匀的施工在中间漆表面，要求施工均匀，无流挂。

如何为钢结构进行防火涂装和防腐涂装？钢结构涂装工程通常分为防腐涂料(油漆类)涂装和防火涂料涂装两类通‘常清况下，先进行防腐涂料涂装，再进行防火涂料涂装。

所用防火底漆、封闭漆、中间漆、面漆成分性能应与防火涂料相容.不应与防火涂料产生化学反应。

(一)防腐涂料涂装(1)施工流程:基面处理→底漆涂装→中间漆涂装→面漆涂装→检查验收。

(2)防腐涂装施工前，钢材应按相关规范和一设计文件要求进行表面处理。

当设计文件未提出要求时，可根据涂料产品对钢材表面的要求，采用适当的处理方法。

(3)钢构件采用涂料防腐涂装时，可采用机械除锈和手工除锈方法进行处理。

经处理的钢材表面不应有焊渣、焊疤、灰尘、油污、水和毛刺等；对于镀锌构件，酸洗除锈后，钢材表面应露出金属色泽，无污渍、锈迹和残留任何酸液。

油漆防腐涂装可采用涂刷法、手工滚涂法、空气喷涂法和高压无气喷涂法。

(4)钢结构防腐涂装施工宜在钢构件组装和预拼装工程检验批的施工质量验收合格后进行。

涂装完毕后，宜在构件上标注构件编号；大型构件应标明重量、重心位置和定位标记。

钢材的除锈方法①.手工除锈手工除锈该法只有在其他方法不宜使用时才采用。

常用的工具有：铲刀或刮刀、砂布或砂纸、钢丝刷或钢丝束等。

②.动力工具除锈它是目前一般常用的除锈方法。

其常用工具有：气动端型平面砂磨机、气动角向平面砂磨机、电动角向平面砂磨机、直柄砂轮机、风动钢丝刷、风动打锈锤、风动齿形旋转式除锈器、风动气铲等。

③.喷射或抛射除锈■喷射除锈将磨料高速喷向钢表面，将氧化皮、铁锈及污物等除掉，表面获得一定的粗糙度。

此法人工操作、成本低，质量好，是一种常用的除锈方法。

但对环境污染大；适用在无固定加工场地除锈。

■抛射除锈使磨料以高速的冲击和摩擦除去钢材表面的铁锈、氧化皮和污物等。

抛射除锈可以改善钢材的疲劳强度和抗腐蚀应力，并对钢材表面粗糙度也有不同程度的提高。

效率高、质量好；但需要一定的设备和喷射用磨料，费用较高。

一般用于钢结构制作加工厂。

4.1钢结构防腐涂料涂装施工工艺标准4.1.1总则4.1.1.1范围本施工工艺标准适用于于建筑钢结构工程中钢结构的防腐蚀涂层配色施工工艺。

4.1.1.2参考标准及规范（1）《钢结构工程施工质量环评规范》gb50205－2001；（2）《配色前钢材表面破损等级和喷漆等级》gb8923。

4.1.2术语、符号4.1.2.1术语环境温度：防腐涂料涂装施工时现场温度。

4.1.3基本规定4.1.3.1钢结构防腐涂料稀释剂和固化剂等材料的品种、规格、性能应符合现行国家产品标准和设计要求，应当具有产品出厂合格证。

4.1.4施工准备4.1.4.1技术准备工作（1）图纸会审工作已经完成，具有图纸会审纪录。

（2）根据设计文件建议，基本建设施工方案、技术交底等技术文件。

（3）根据工程特点及施工进度，展开技术交底。

4.1.4.2材料要求（1）品种规格建筑钢结构工程防腐材料的选用应符合设计要求。

建筑钢结构防腐蚀材料存有底漆、中间油漆、面漆、稀释剂和固化剂等。

建筑钢结构工程防腐涂料有油性酚醛涂料、醇酸涂料、高氯化聚乙烯涂料、氯化橡胶涂料、氯磺化聚乙烯涂料、环氧树脂涂料、聚氨酯涂料、无机富锌涂料、有机硅涂料、过氯乙烯涂料等。

（2）质量要求各种防腐蚀材料应当合乎国家有关技术指标的规定，应当具备产品出厂合格证明。

当存有特殊要求时理应适当的检验报告。

防腐蚀涂料的品种、规格及颜色采用应当合乎设计建议。

4.1.4.3主要工具(见到表中4.1.4.3)钢结构防腐涂装工程主要机具表表4.1.4.34.1.4.4作业条件（1）油漆工施工作业应持有特殊工种作业操作证。

（2）防腐配色工程前，钢结构工程已检查环评，并合乎设计建议。

（3）防腐涂装作业场地应有安全防护措施，有防火和通风措施，防止发生火灾和人员中毒事故。

（4）露天防腐施工作业应选择适当的天气，大风、遇雨、严寒等均不应作业。

4.1.5材料和质量要点4.1.5.1材料的关键要求（1）钢结构防腐涂料、稀释剂和固化剂等材料的品种和性能应当合乎现行国家产品标准和设计建议。

钢结构防腐涂层施工工艺钢结构是现代建筑中常用的一种结构形式，具有高强度、耐用性和抗震性能。

然而，由于钢材容易受到腐蚀的影响，必须采取适当的防腐涂层来延长其使用寿命。

本文将介绍钢结构防腐涂层的施工工艺。

一、准备工作在进行钢结构防腐涂层施工之前，必须进行一系列准备工作。

首先，需要对钢结构进行清洁处理，去除表面上的油脂、灰尘和其他杂质。

清洁可以采用机械方法，如砂轮刷洗、喷砂等，也可以使用化学清洗剂进行处理。

其次，要检查钢结构表面是否存在划痕、锈蚀或其他损伤，如有必要，应进行修复或更换受损部位。

最后，根据钢结构所在环境的要求，选择合适的防腐涂层材料和涂层厚度。

二、施工工艺1.底涂层施工底涂层是钢结构防腐涂层的第一道层次，其主要功能是增强涂层与钢材的附着力。

在施工底涂层之前，需要将涂层材料按照规定的配比进行充分搅拌。

然后，使用适当的工具，如刷子、辊筒或喷枪，将底涂层均匀地涂抹在钢结构表面。

涂抹过程中应注意均匀、稳定，防止漏涂或滴落。

2.中涂层施工中涂层是钢结构防腐涂层的第二道层次，其主要功能是提供进一步的耐蚀和抗划伤性能。

中涂层的施工与底涂层类似，需要先充分搅拌涂料，然后使用适当的工具均匀地涂抹在底涂层之上。

在施工中涂层之前，应确保底涂层已经干燥和固化。

3.面涂层施工面涂层是钢结构防腐涂层的最外层，其主要功能是提供美观性和耐候性。

面涂层的施工过程与底涂层和中涂层类似，需要先搅拌涂料，然后均匀地涂抹在中涂层之上。

在施工面涂层之前，应确保中涂层已经干燥和固化。

4.涂层检测完成涂层施工后，需要进行涂层检测以确保施工质量和防腐效果。

涂层检测可以使用不同的方法，如湿膜厚度测量仪、附着力测试仪和表面质量检查等。

通过检测结果，可以评估施工的合格性，并进行必要的修复或改进。

三、施工注意事项1.施工环境要求钢结构防腐涂层的施工应在适宜的环境条件下进行。

温度、湿度和风速等因素都会对施工质量产生影响。

通常情况下，施工环境的温度应在规定范围内，湿度不宜过高，风速适度。

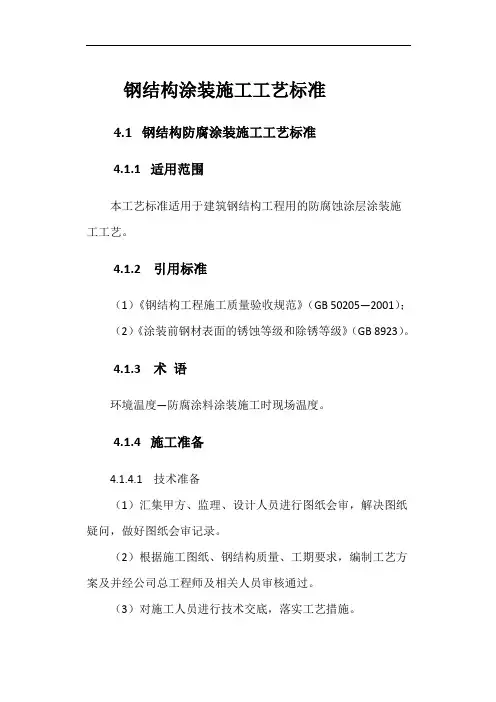

钢结构涂装施工工艺标准4.1 钢结构防腐涂装施工工艺标准4.1.1 适用范围本工艺标准适用于建筑钢结构工程用的防腐蚀涂层涂装施工工艺。

4.1.2 引用标准（1）《钢结构工程施工质量验收规范》（GB 50205—2001）；（2）《涂装前钢材表面的锈蚀等级和除锈等级》（GB 8923）。

4.1.3 术语环境温度—防腐涂料涂装施工时现场温度。

4.1.4 施工准备4.1.4.1 技术准备（1）汇集甲方、监理、设计人员进行图纸会审，解决图纸疑问，做好图纸会审记录。

（2）根据施工图纸、钢结构质量、工期要求，编制工艺方案及并经公司总工程师及相关人员审核通过。

（3）对施工人员进行技术交底，落实工艺措施。

4.1.4.2 材料准备（1）建筑钢结构工程防腐蚀材料品种、规格、颜色应符合国家有关技术指标和设计要求，应具有产品出厂合格证。

（2）建筑钢结构防腐蚀材料有底漆、中间漆、面漆、稀释剂和固化剂等。

（3）建筑钢结构工程防腐蚀材料有油性酚醛涂料、醇酸涂料、高氯化聚乙烯涂料、氯化橡胶涂料、氯磺化聚乙烯涂料、环氧树脂涂料、聚氨酯涂料、无机富锌涂料有机硅涂料、过氯乙烯涂料等。

4.1.4.3 主要机具喷砂枪、气泵、回收装置、喷漆枪、喷漆气泵、胶管、铲刀、手砂轮、砂布、钢丝刷、棉丝、小压缩机、油漆小桶、刷子、酸洗槽和附件等。

4.1.4.4 作业条件（1）油漆工施工作业应有特殊工种作业操作证。

（2）防腐涂装工程前钢结构工程已检查验收，并符合设计要求。

（3）防腐涂装作业场地应有安全防护措施，有防火和通风措施，防止发生火灾和人员中毒事故。

（4）露天防腐施工作业应选择适当的天气，大风、遇雨、严寒等均不应作业。

4.1.5 材料和技术质量要求4.1.5.1 材料要求（1）防腐蚀涂料、稀释剂和固化剂等材料的品种和性能应符合现行国家产品标准和设计要求。

（2）使用前，防腐材料检查与验收严格按国家相关标准进行。

4.1.5.2 技术质量要求（1）钢材表面除锈除锈质量必须达到设计要求和国家相关标准要求。

钢结构防腐涂料施工工艺一、表面处理1.去除杂质：使用钢丝刷、砂轮等工具将钢结构表面的锈蚀、积尘、油脂等杂质彻底清除。

2.打磨处理：对于有锈斑和锈皮的地方，需要使用砂轮、钢丝刷等工具进行打磨，使表面光洁平滑。

3.喷砂处理：对于较大的钢结构表面可以使用喷砂机进行喷砂处理，以去除表面的锈蚀和老化层。

二、底漆涂装1.选择底漆：根据钢结构的材质和使用环境选择适合的底漆涂料。

2.搅拌均匀：将底漆涂料倒入容器中，并进行充分搅拌，使底漆涂料中的各种成分均匀混合。

3.涂刷施工：使用刷子、辊筒或喷枪等工具将底漆涂料均匀涂刷在钢结构表面，确保涂层的厚度均匀一致。

三、中涂涂装1.选择中涂涂料：根据底漆的种类选择相应的中涂涂料，一般选择与底漆配套的涂料。

2.搅拌均匀：同样要将中涂涂料倒入容器中进行充分搅拌，确保涂料中的各种成分均匀混合。

3.涂刷施工：使用合适的工具将中涂涂料均匀涂刷在底漆涂层之上，同样要保证涂层的厚度均匀一致。

四、面涂涂装1.选择面涂涂料：根据钢结构的使用环境和需要防护的程度选择相应的面涂涂料，一般选择具有良好耐候性和耐腐蚀性能的涂料。

2.搅拌均匀：将面涂涂料倒入容器中进行充分搅拌，确保涂料中的各种成分均匀混合。

3.涂刷施工：使用刷子、辊筒或喷枪等工具将面涂涂料均匀涂刷在中涂涂层之上，同样要保证涂层的厚度均匀一致。

五、储存和烘干1.储存：完成涂装后，将未干透的钢结构放置在通风、干燥的场地，避免阳光直射和雨淋，防止涂层受到污染。

2.烘干：根据涂料的要求和环境条件，可选择自然干燥或者人工加热烘干来使涂层完全固化和硬化。

工艺注意事项：1.施工环境：确保施工环境通风良好、无尘，温度和湿度符合涂料规定的要求。

2.涂料搅拌：涂料搅拌要充分均匀，以确保各种成分的比例正确，并避免气泡、颗粒等问题出现。

3.涂料干燥时间：要等待底漆涂层完全干燥后再进行中涂和面涂，以免不同涂层之间出现不良反应。

4.涂层厚度：涂层厚度要均匀一致，以保证其防腐性能和美观度。

1）、施工工艺流程：2）、施工方法金属构件生锈程度的等级将未经表面处理的钢结构表面锈蚀状态分为A、B、C、D四级。

A级：金属结构表面完全覆盖着完整黑皮，无红铁锈或仅出现少量的红铁锈。

B级：金属结构表面开始锈蚀，部分黑皮已剥落，出现红铁锈。

C级：金属结构表面已产生全面性锈蚀，大部分黑皮已剥离或呈非常松懈状态。

D级：黑皮已完全剥落，金属结构表面已产生许多锈孔，呈全面性严重腐蚀状态。

表面除锈清洁度采用手工或电动工具除锈法。

1)手工或电动工具除锈法：B-St1级：使用钢刷来处理一些蓬松的铁锈和松懈的黑皮，直到刷不出铁锈为止，处理完成后再用溶剂清理B-St2级：需借助于强力机械来处理表面针孔、大部分松懈黑皮、浮锈及其它异物，然后用吸尘器、压缩空气或毛刷等将灰尘除去，处理后表面若没有得到光泽，仍须再用溶剂清洗。

B-St3级：使用电动工具、钢刷或研磨机处理表面针孔、锈孔及异物，并经过清除灰尘后表面出现有金属光泽，然后再用溶剂清理。

2)表面处理钢结构表面的浮锈、松懈黑皮及异物用铲具、砂石、刮刀、砂纸和电动工具清除。

钢结构表面的油脂、漆痕，先用溶剂清洗除去，若表面尚有层叠的铁锈附著时，再用电动工具、钢刷或其它工具清除。

焊接焊缝附近的焊接飞溅、焊珠等须用电动工具或钢刷清除干净。

除锈完成后，应将表面附留的尘垢和杂物清净，若尚有残留油脂，应使用溶剂清洗。

3）、油漆施工方法及注意事项油漆施工环境：1）雨天、雾天及相对湿度高于80%时，除另有特别配方或规定外，不得进行室外油漆作业。

2）油漆工程施工时的环境温度不低于+10℃，相对湿度不大于60%3）钢结构防腐严禁在雨天、雪天、五级风及以上天气时施工。

4）施涂油漆后，4h内严禁雨淋。

5) 刷涂时构件不得有结露。

油漆混合及稀释：二液或二液一粉型油漆调配，依据要求比例缓慢将硬化剂加入主剂中不断搅拌，如有粉剂分开包装时，最后再将粉剂加入，并在规定时间内用完。

稀释剂用量一般不超过10%，以免影响遮盖性能及漆膜厚度。
