循环冷却水系统发电厂中有许多转动机械因轴承摩擦而产生大量热量，各种电动机和变压器运行因存在铁损和铜损也会产生大量的热量。
这些热量如果不能及时排出，积聚在设备内部，将会引起设备超温甚至损坏。
为确保设备的安全运行，电厂中需要完备的循环冷却水系统，对这些设备进行冷却。
根据各设备（轴承、冷却器等）对冷却水量、水质和水温的不同要求，主厂房设备冷却水采用开式、闭式两套系统。
开式循环冷却水系统从循环水进水管接出，直接利用循环水，减少厂用电和节约用水，闭式循环冷却水系统有效节约了用水量。
开式循环冷却水系统是用循环水直接去冷却一些对水质要求较低、水温要求较严而用水量大的设备，如汽轮机润滑油冷却器等。
闭式循环冷却水系统则是用洁净的凝结水作为冷却介质，去冷却一些用水量较小、对温度要求不严格但对水质要求较高的设备，如取样冷却器。
在闭式系统中，凝结水在各个冷却器中吸热后利用开式循环冷却水进行冷却，然后循环使用。
一般，闭式系统的水温比开式循环水的温度高4～5℃。
开式和闭式循环水系统的关系可见图4-12。
一、开式循环冷却水系统1．系统概述该系统向一些需要冷却水流量高、对水质要求不太高的设备提高冷却水，开式循环冷却水系统的供水取自凝汽器循环水进水管，其主要用户有：闭式水热交换器、凝泵电机冷却器、凝泵电机轴承油冷器、小机冷油器、主机冷油器、电泵工作油及润滑油冷却器、电泵电机空冷器、发电机氢冷器、发电机空侧密封油冷却器、发电机空侧密封油冷却器、真空泵冷却器、磨煤机冷却水、送风机油站、一次风机油站、空气预热器等等设备供冷却用水。
回水到循环水出水管道。
各冷却设备的台数和具体用水量参见表3-4。
表3-4 开式循环冷却水系统设备用水明细图4-12 循环冷却水系统示意图2．系统组成本机组的开式循环冷却水系统供水系统型式：二次循环冷却。
运行方式为：闭式。
系统包括两台100％容量的开式循环冷却水泵、各冷却器及其管道和附件。
3．开式循环冷却水泵本工程每台机组设置2台开式循环冷却水泵，1用 1 备，2台机组共设计4台开式循环冷却水泵；开式循环冷却水泵输送介质（地表水）取自循环水泵出口管路。
空调水系统开式和闭式系统的区别在规范中是要求空调系统应采用闭式系统的，但讨论中只是说开式会有误导，因为关于开式，闭式系统分类很多的书都说的不是很准确。
有很多人将膨胀水箱认为是开式系统。
而我们一般遇到的都是闭式系统，一是膨胀水箱定压，一是水泵定压。
我们在系统最高点设的膨胀水箱其实应该叫开式膨胀水箱，虽然它是封闭的，但是它不呈压，在选循环水泵时仅为管路、设备的阻力。
其实就算把水箱的顶揭了，把它看成是开式系统，因为水箱在最高点，它与最高的盘管间的高度是负的，所以不用加。
关于开式，闭式系统，很多书说的都是不对的，开式不仅仅是说管路通大气，应该是在循环管路中有一个开式水箱，才叫开式系统，比如有一个蓄冷的水箱，循环水泵从蓄冷的水箱抽水，系统回水回到水箱中。
在系统最高点加的膨胀水箱，是闭式系统，其实就算是没有水箱顶，于大气相通，它一样应该算是闭式系统。
选循环水泵按闭式系统选择，就像superflanker问的“用冷却塔的冷却水循环系统也是开式系统，水泵的扬程是建筑高度＋沿程损失？？？”一样。
它的水泵是不加建筑高度的。
在<简明空调设计手册>中，339页，说闭式系统不与大气接触，仅在最高点设膨胀水箱。
这句话我认为就是错的。
1是闭式系统可以不设膨胀水箱，2是如前述，我认为在系统最高点加的膨胀水箱，就算是没有水箱顶，于大气相通，它一样应该算是闭式系统。
就像2003暖通工程设计技术措施中的概念一样，应该叫做开式膨胀水箱定压的闭式循环系统。
关键在于闭式循环系统的循环二字，我认为开式还是闭式应该是指的循环管路系统，是指从水泵的出口到水泵的入口这个循环是否是闭合的，还是中间有水箱与大气相通。
冷冻水系统一般都是闭式系统，系统中的开式膨胀水箱只是作定压用，其接在冷冻水泵的进水管处相当于给冷冻水泵作用了相应的静水压力，所以冷冻水泵的扬程仅为管路、设备的阻力。
开式系统要加上静水压力空调闭式水系统的扬程计算公式空调闭式水系统的扬程计算公式为：H=1.2∑△h，其中1.2为附加安全系数。

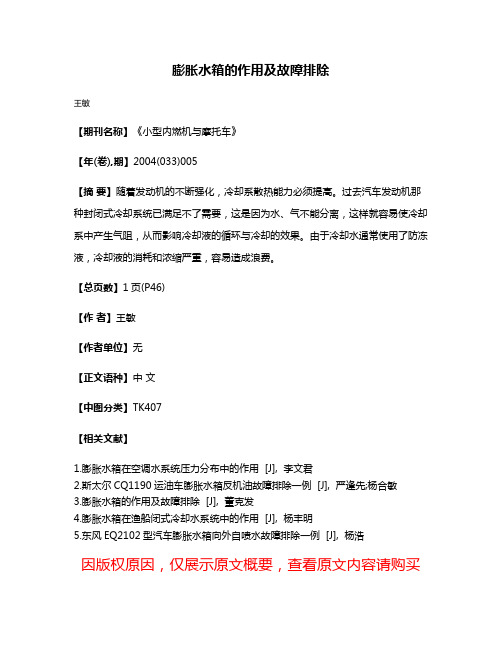

膨胀水箱的作用及故障排除
王敏
【期刊名称】《小型内燃机与摩托车》
【年(卷),期】2004(033)005
【摘要】随着发动机的不断强化，冷却系散热能力必须提高。
过去汽车发动机那种封闭式冷却系统已满足不了需要，这是因为水、气不能分离，这样就容易使冷却系中产生气阻，从而影响冷却液的循环与冷却的效果。
由于冷却水通常使用了防冻液，冷却液的消耗和浓缩严重，容易造成浪费。
【总页数】1页(P46)
【作者】王敏
【作者单位】无
【正文语种】中文
【中图分类】TK407
【相关文献】
1.膨胀水箱在空调水系统压力分布中的作用 [J], 李文君
2.斯太尔CQ1190运油车膨胀水箱反机油故障排除一例 [J], 严逢先;杨合敏
3.膨胀水箱的作用及故障排除 [J], 董克发
4.膨胀水箱在渔船闭式冷却水系统中的作用 [J], 杨丰明
5.东风EQ2102型汽车膨胀水箱向外自喷水故障排除一例 [J], 杨浩
因版权原因，仅展示原文概要，查看原文内容请购买。

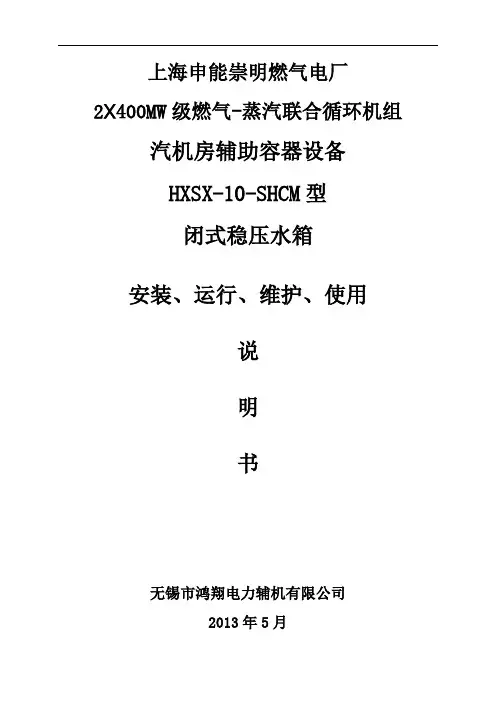

上海申能崇明燃气电厂2Χ400MW级燃气-蒸汽联合循环机组汽机房辅助容器设备HXSX-10-SHCM型闭式稳压水箱安装、运行、维护、使用说明书无锡市鸿翔电力辅机有限公司2013年5月目录一、概况 (1)二、主要技术参数 (1)三、结构原理 (1)四、安装说明 (1)五、运行和维护 (2)六、起吊 (2)七、运输及保存 (3)一、概况闭式稳压水箱应用于发电厂闭冷水系统中，用于稳定闭式循环冷却水系统的压力及吸收闭式水系统的热膨胀，同时接收系统的补水和上水。
二、主要技术参数1、型号：HXSX-10-SHCM2、型式：立式圆筒形3、设计压力：0.4 MPa4、设计温度：70 ℃5、工作压力：0.25 MPa6、工作温度：50 ℃7、铭牌容积：12 M38、有效容积：10 M39、类别：类外10、试验压力：满水试验11、外壳材料：Q235-B12、工作介质：除盐水三、结构原理闭式稳压水箱为圆筒形的结构，装设有出水口、溢流口，进水口、排气口，液位计和差压变送器接口。
具体结构和接口详见图纸。
四、安装说明1、水箱上部的接于变送器接口的液位平衡容器在使用前应将其灌水，上部接口接变送器负压接口，下接接变送器正压接口。
2、设备到货后基础尺寸按设计单位、使用当地的地耐力和本设备的基础荷载来浇注，底部中间应留出排污阀的安装检修空间。
3、安装前应检查基础是否完整、坚实，是否与闭式稳压水箱的底板一致。
4、使闭式稳压水箱的底板与基础接触均匀，保持闭式循环水膨胀水箱本体垂直，不得倾斜。
采用预埋铁件时，应将底脚板与预埋铁件焊牢，焊缝高度为底板厚度，一般情况下任一条焊缝长度不小于300mm；或者按设计单位施工要求进行。
5、将所有管路与系统管路相连，法兰螺栓上紧。
6、本设备不能作为承受载荷之用，安装时应使设备本体可靠接地，以免漏电发生危险。
五、运行和维护1、通过进、出口进行闭冷水的循环流通，其运行按电厂闭式稳压水箱系统运行规程进行操作。

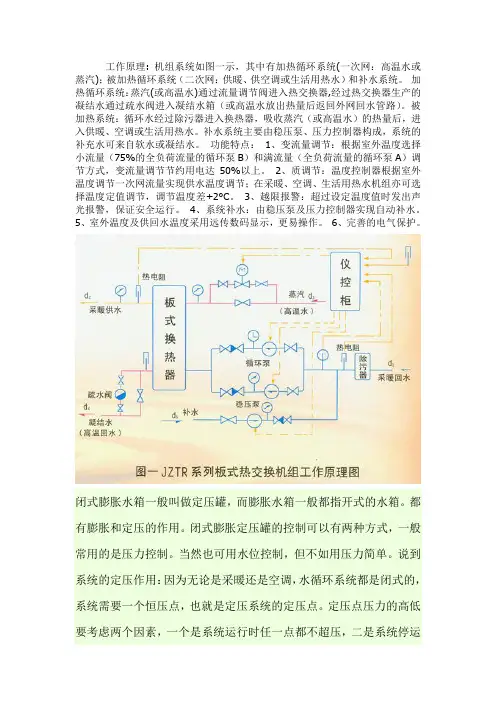

工作原理: 机组系统如图一示，其中有加热循环系统(一次网：高温水或蒸汽)；被加热循环系统（二次网：供暖、供空调或生活用热水）和补水系统。
加热循环系统：蒸汽(或高温水)通过流量调节阀进入热交换器,经过热交换器生产的凝结水通过疏水阀进入凝结水箱（或高温水放出热量后返回外网回水管路）。
被加热系统：循环水经过除污器进入换热器，吸收蒸汽（或高温水）的热量后，进入供暖、空调或生活用热水。
补水系统主要由稳压泵、压力控制器构成，系统的补充水可来自软水或凝结水。
功能特点：1、变流量调节：根据室外温度选择小流量（75%的全负荷流量的循环泵B）和满流量（全负荷流量的循环泵A）调节方式，变流量调节节约用电达50%以上。
2、质调节：温度控制器根据室外温度调节一次网流量实现供水温度调节；在采暖、空调、生活用热水机组亦可选择温度定值调节，调节温度差+2°C。
3、越限报警：超过设定温度值时发出声光报警，保证安全运行。
4、系统补水：由稳压泵及压力控制器实现自动补水。
5、室外温度及供回水温度采用远传数码显示，更易操作。
6、完善的电气保护。
闭式膨胀水箱一般叫做定压罐，而膨胀水箱一般都指开式的水箱。
都有膨胀和定压的作用。
闭式膨胀定压罐的控制可以有两种方式，一般常用的是压力控制。
当然也可用水位控制，但不如用压力简单。

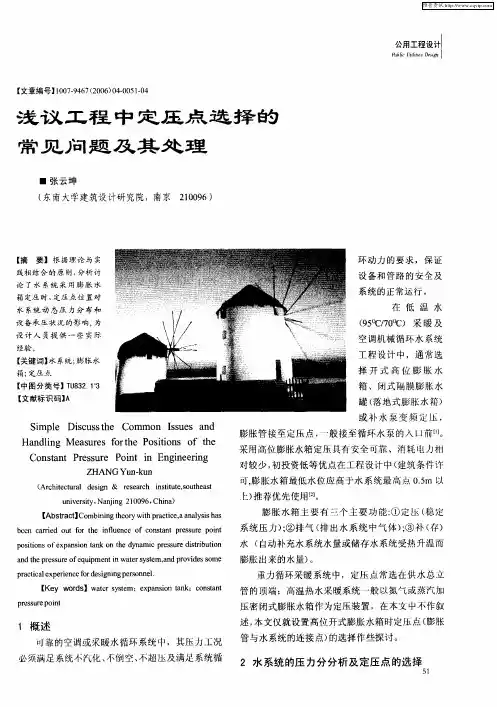

说到系统的定压作用：因为无论是采暖还是空调，水循环系统都是闭式的，系统需要一个恒压点，也就是定压系统的定压点。
定压点压力的高低要考虑两个因素，一个是系统运行时任一点都不超压，二是系统停运时系统不倒空。
从水压图的分析可以看得很清楚。
显然，如果定压点的压力过高，那么系统中的每一点的压力也就相应的高，如果超过了管道、阀门或设备的承压能力，就要出事故。
太低的话，一旦停泵（指循环泵），系统顶部就成了负压，系统就会倒空，下一次运行时就要进行放气，不然就会出现气堵。
定压罐的内部一般是有一个气囊的，系统亏水时在气囊内气体的压力下就将罐内的水挤到系统里了，气囊中气体的体积膨胀压力就会降低。

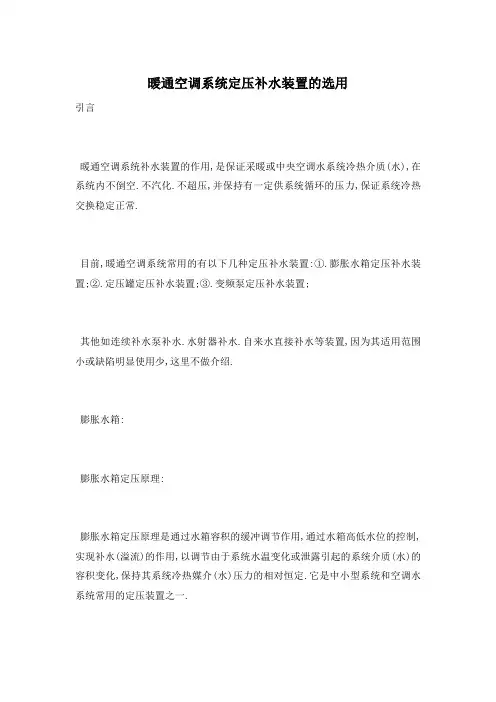

暖通空调系统定压补水装置的选用引言暖通空调系统补水装置的作用,是保证采暖或中央空调水系统冷热介质(水),在系统内不倒空.不汽化.不超压,并保持有一定供系统循环的压力,保证系统冷热交换稳定正常.目前,暖通空调系统常用的有以下几种定压补水装置:①.膨胀水箱定压补水装置;②.定压罐定压补水装置;③.变频泵定压补水装置;其他如连续补水泵补水.水射器补水.自来水直接补水等装置,因为其适用范围小或缺陷明显使用少,这里不做介绍.膨胀水箱:膨胀水箱定压原理:膨胀水箱定压原理是通过水箱容积的缓冲调节作用,通过水箱高低水位的控制,实现补水(溢流)的作用,以调节由于系统水温变化或泄露引起的系统介质(水)的容积变化,保持其系统冷热媒介(水)压力的相对恒定.它是中小型系统和空调水系统常用的定压装置之一.膨胀水箱位置:膨胀水箱位置应该根据系统型式.作用半径.建筑物的高度.供水温度等具体因素来选择.其安装位置及高度不同,给系统产生的工况也不同.可靠的系统,其工况必须满足不汽化.不超压.不倒空,并有足够循环动力的要求.开式膨胀水箱将水箱设在系统的最高点,通常接在循环水泵吸水口的回水干管上.膨胀水箱型式的分类:分开式(高位)和闭式(落地)闭式膨胀水箱容积计算:Vt=Vs(v2/v1-1-3 t)/(1-P1/P2)Vt 膨胀水箱容积:m3Vs 系统水总容量:m3v1 低温时水的比容,m3/Kg;v2 高温时水的比容,m3/Kg;线性膨胀系数,钢为_.7 _-6℃-1,铜为_.7 _-6℃-1t 水系统中最大温差,℃(一般为5)P1 低温时水压力,KpaP2 高温时水压力,KpaP1.P2的确定:P1,箱体静压头+系统顶部的最小压力值P2,运行时最高压力开式膨胀水箱容积计算方法:Vp= tVsVp---膨胀水箱有效容积,m3 ---水的体积膨胀系数, =0.__,1/℃t---系统内最大水温变化值,℃Vs---系统内的总水容量,m3说明:当水箱同时用于采暖和采冷时分别计算,取大值特点:(1)优点:它具有装置简单.安全.少维护.运行费用低.压力稳定.不用电等;可以有效消除系统非正常工况下的超压.(2)缺点:对最高点有空间位置要求;系统有氧化腐蚀缺陷;不适应大面积以及高层.超高层建筑物需要.定压罐:定压罐工作原理:定压罐定压,是在膨胀水箱基础上发展起来的一类定压补水装置,其原理同闭式膨胀水箱.当系统水温变化或泄漏引起水的容积变化时,由于气压罐内气体高压缩性的缓冲作用,使系统压力稳定在预设的压力范围内.如果系统压力下降至预设压力的下限时,由电接点继电器动作启动补水泵,使之向系统供水,直至压力达到预定的的压力上限值时止.若系统压力超过设定的最高压力值时,安全阀自行向软水箱或排水系统泄水降压.以维持系统的压力平衡.该装置由气压罐.补水泵.安全阀.电接点压力表.控制箱等组合而成.系统中定压点压力确定:定压点压力的高低要考虑两个因素,一个是系统运行时任一点都不超压,二是系统停运时系统不倒空.如果定压点的压力过高,系统中的每一点的压力也就相应的增高,导致管道.阀门或设备等在高压下运行,出现强度破坏或疲劳损坏.压力设置太低,系统就会倒空出现气堵,而导致介质循环不畅.气压罐工作压力值按以下方法确定(推荐)(1)补水泵启动压力P1:P1=Po+0._5; Po 系统最高点压力(2)补水泵停泵压力P2:P2=(P1+0.1)/ -0.1 :工作压力比,一般取0.65～0.85(3)安全阀开启压力P3:P3=P2+0._式中压力(压强)计算单位均为 MPa气压罐总容积:V=Vt/(1- )Vt-调节水量(m3),为补水泵3min的流量,且保持水箱调节水位不小于_mm.估算时取膨胀水量的一半.补水泵流量:补水泵流量(每小时)选择应不小于系统水容量的4%～5%.特点:(1)优点:布置灵活,不受高度的限制;实现设备集中控制管理,维修使用较方便;系统的氧化腐蚀减轻;较好地防止系统出现汽化及水击现象;适应大面积高建筑物的需要.(2)缺点:补水泵启动频繁,泵的寿命低;系统压力波动大,不能有效防止非正常情况系统超压的问题;不能断电能源浪费较大,运行费用高;体积较大占空间大.变频装置:基本原理:变频调速定压补水装置,是在定压罐以后发展起来的,是变频调速技术和膨胀水箱技术的结合.其基本原理是根据传感器采集的系统的水压力变化,通过逻辑计算调整电源频率,平滑无级地调整补水泵转速,即调节补水量,以达到实现系统恒压点压力相对恒定的目的.该定压方式的关键设备是变频器.其工作原理是先把通用50HZ的交流电转为直流电,再通过变频器把直流电变换为所需频率的交流电.通过补水泵电源频率的改变,达到调节补水泵转速.调节补水量,从而达到调节系统水压力目的.电机频率与转速的关系为:n=60f(1-S)/P或f=nP/60(1-S)式中:n一水泵交流电机转速;f一电源频率,Hz;S一转差率,一般为5%左右;P一电机的极对数.由上式可看出,当P.S一定时,水泵电机转速与输入电源的频率成正比;由水泵特性可知,水泵流量与转速成正比,所以调节电源频率即可直接调节补水泵流量,以调整系统内流体介质因为系统温度或泄漏等原因引起的压力变化.补水泵流量:补水泵流量(每小时)选择应不小于系统水容量的4%～5%.变频器的频率调节范围:一般调节范围为5～50Hz之间,也有使用高频电源变频器范围可以达到4_Hz,但对变频器本身和电机要求高,不经济.实际使用中要根据特定系统具体情况,通过建立系统模型,计算系统(取样点)压力与补水泵执行频率的关系,并在调试过程中加以调整,最终实现系统水介质不倒空.不超压并维持一定运行工作压力的目的.变频器规格根据补水泵参数选择:用工控机更容易实现上述目的,采用变频调速技术和专用工控机(PLC)技术,对补水泵进行闭环控制.根据循环水系统中瞬时失水量的大小与相应的压力值两种参数,经工控机的模拟量模块处理后控制变频调速器,自动调节水泵转速,使循环水系统补水点压力恒定在系统的静水压线上,可达到压力波动小.更加节能的效果.特点:(1)优点:有定压罐的优点,但较定压罐解决了补水泵启动频繁,影响寿命,耗费电能多的问题;罐体的容积小占空间小;操作方便更人性化;适应大面积高层暖通空调系统.(2)缺点:设备贵投资大,针对各个体需建立频率与系统定压模型,对使用.调整.维修人员技术要求高;相对膨胀水箱耗能,受电源影响.实例:_年新疆自治区党委组织部培训中心工程,为5层结构(机场附近限高),总面积_0㎡.采暖(外网一次水经板式换热器换热)和中央空调(变风量新风机组加风机盘管)季节切换.共用管路水系统及末端系统.补水装置设计使用定压罐补水泵装置.在使用中发现频繁启动现象严重,气压罐气体漏气,需频繁加气.最重要因为其运行不连续,在冬季使用,采暖停运再启动时,定压装置快速补足系统压力,而启云后水温大幅上升导致系统压力严重超压.因为泄压阀设计装在系统和定压装置之间的止回阀近定压装置一侧,以防止定压装置失灵,所以对止回阀近系统末端一侧压力升高无法保护,而导致末端金属软管等损坏漏水.针对上述情况,根据系统高度不高,使用面积小.补水量小的特点,改成在系统最高点(电梯设备间)加设自流式软化水装置和不锈钢膨胀水箱补水装置,代替定压罐补水.既解决了以上问题,又节约了运行维修费用和设备间空间,至今运行正常.结语任何装置,包括暖通空调定压补水装置的选用,都要客观分析具体情况及需要.任何所谓的科学先进的装置也有其适用范围和局限性.应该要从实际出发,从安全性.可靠性.稳定性.先进性.经济性.可操作性等多方面综合考评选用.最贵的.或者所谓最先进的未必是最适合的,最适合的才是最好的最科学的.。
1 主要危害气体进入闭式冷却水系统后，由于气体的换热系数远低于液体，会导致系统中系统中换热器换热效率急剧下降，同时空气逐渐积聚至闭冷水泵泵体，可能造成闭冷水母管压力下降或使闭冷水泵气蚀，使机组相关冷却器换热效果变差，从而造成主机、辅机轴承温度、电机线圈温度、氢溫、油温、水温、风温等异常升高；严重时将造成机组闭冷水中断，引发机组跳闸，极端时可造成机组汽轮机烧瓦、发电机线圈损坏。
2 原因及现象①空压机冷却器处漏气。
压缩空气进入闭式冷水系统，空气将通过闭冷水回水管被携带至汽机侧，逐渐积聚在闭冷水用户高位处（氢冷却器、主机油冷却器等处）、闭冷水回水母管、闭冷水冷却器处壳侧、闭冷水泵进口滤网、泵体等位置。
②氢气干燥器泄漏。
我厂氢气干燥器采用的是XQSDAB型吸附式氢气干燥器，该设备需引入一路闭式冷却水用以将热氢中的水蒸汽冷凝，然后通过气水分离器和自动排水系统将水排出系统外，系统采用的是管式换热器。
氢气进入换热管，氢发电机氢压明显下降及漏氢量也会增大。
图1 吸附式氢气干燥器冷却系统③闭式冷却水系统膨胀水箱液位过低。
膨胀水箱是系统的缓冲水箱，用以补偿闭式循环系统中水量的正常损耗及温度变化导致的冷却水体积变化。
如补水系统异常，出现液位过低的现象，将会导致系统内进入空气。
④气体在系统内集聚，打开闭式冷却器水系统放水、排气阀，水流会因为存在大量的气泡而呈现出乳白状，静置一段时间后会慢慢恢复清澈透明，电导率会明显升高，接近20us/cm。
图2 水样变化情况⑤如气体（空气或氢气）积聚量不断增大，闭冷水温上升，严重时闭冷水泵电流晃动、闭冷水压力晃动并下降，运行闭冷水泵逐渐气蚀，发出强烈气蚀噪声。
⑥如闭冷水压力不断下降，备用闭冷水泵联启，闭冷水母管压力仍然无法稳定甚至闭冷水中断，伴随有大屏主机、辅机轴承温度、电机线圈温度、氢溫、油温、水温、风温等报警、超限现象。
闭冷水中断，对应机组的轴承溫度高、发电机线圈温度达保护值，机组跳闸。
闭式循环水泵的操作闭式循环水泵的启动启动前1.检查与闭式循环水泵相关的工作票均已终结，安措已恢复。
检查闭式循环水泵绝缘合格，送上电源，电源开关置“远控”。
2.按照阀门卡检查确认阀门位置正常。
3.检查闭式冷却水膨胀水箱水位，应高于1500mm，若水位不够则开启凝输泵补水。
4.检查闭式循环水通路，各冷却水进出口手动阀全开，透气阀打开。
5.稍开闭式膨胀水箱出水阀向闭式水充水，注意膨胀水箱水位，及时补水保证其水位不低。
6.开启一台闭式循环冷却水热交换器闭式水册进、出口阀（或旁路阀），放尽空气7.检查DCS上无无影响闭式循环水泵运行的相关报警。
8.检查确认准备启动的闭式循环水泵进口电动阀开，出口电动阀关并投自动。
9.将闭式循环水压力调节阀旁路阀关闭，闭式循环水压力调节阀开20%，不能过大。
防止启动闭式循环水泵时泵过流保护动作。
启动时1.启动一台闭式循环水泵，检查确认其出口电动阀自动开全2.DCS上监视闭式循环水泵电流在30A左右，电机温升3.DCS上检查泵的出口母管压力在0.6MPa左右。
4.确认另一台闭式循环水泵可以备用，开启其进口电动阀，将该泵投自动并投入连锁，检查确认其出口电动阀自动打开。
5.待泵电流相对稳定后缓慢开大及调整闭式水压力调节阀使母管压力至正常的0.5Mp。
6.检查停机冷却水泵进口电动阀开，出口电动阀关并投自动，投入停机冷却水泵自动。
启动后1.DCS上监视闭式循环水泵电流，出口母管压力正常。
2.就地检查闭式循环水泵出口压力是否正常，闭式循环水泵电机无异声，发热冒烟现象，就地表计读数正常。
备用泵无倒转现象。
3.根据闭式冷却水循环的路径观察附近透气阀出水情况，根据出水量逐一关闭。
4.沿闭式循环水路线检查有无漏水等现象，各冷却器的进出水通畅。
闭式循环水泵切换1.接触闭式循环水泵连锁，检查备用泵出口电动阀全开2.启动备用闭式循环水泵。
3.DCS上监视闭式循环水泵电流及电机温升，出口母管压力，滤网压差。
A辅冷水系统介绍： 凝汽式发电厂中，为了使汽轮机的排汽凝结，凝汽器需要大量的循环冷却水。除此之
外，发电厂中还有许多转动机械因轴承摩擦而产生大量热量，发电机和各种电动机运行因存在铁损和铜损也会产生大量的热量。这些热量如果不能及时排出，积聚在设备内部，将会引起设备超温甚至损坏。为确保设备的安全运行，电厂中需要完备的循环冷却水系统，对这些设备进行冷却。另外，为了满足其他工业（如消防、冲灰、清洁等）、生活等用水需要，还设有工业水系统。 冷却水的供水方式有两种： 1、直流供水方式（也称开式供水）。这种方式通常是循环水泵直接从江河的的上游取水，经过凝汽器后排入江河的下游。冷却水只使用一次即排出。 2、循环供水方式（也称闭式供水）。这种方式是在电厂所在水源不充足时或水源距离电厂较远时采用。它必须有冷却设施，如冷却水池、喷水池和冷却塔等。循环水泵从这些冷却设施的集中井中吸水，经凝汽器等设备吸收热量后再送进冷却设施中，利用水蒸发降温原理，使水降温后再送至凝汽器循环使用。 无论哪种供水方式，冷却水进入厂内后，根据各设备（轴承、冷却器等）对冷却水量、水质、水温的不同要求，循环供水方式又可分为两种： 1、开式循环冷却水系统。是用循环水直接冷却一些对水质要求较低而用水量较大的设备，冷却水与大气相通，通过蒸发冷却后再进行循环使用。 2、闭式循环冷却水系统。是用洁净的除盐水作为冷却介质，去冷却一些用水量较小，对水质要求较高的设备，可防止冷却设备的结垢和腐蚀。在闭式系统中，冷却水基本在密闭的条件下工作，不进行蒸发冷却，在各个冷却器中吸热冷却设备后，再循环使用。 兆光二期辅助工业冷却水采用开式循环冷却水和闭式循环冷却水系统，根据用户所需水质的不同要求，分别由不同的冷却水系统供水。 兆光一期辅助工业冷却水全部采用辅冷水。 一、开式循环冷却水系统
本工程2台600MW汽轮机发电机组汽动给水泵凝汽器及辅机冷却水配置3台辅机循环水泵（其中1台备用）, 为循环式供水, 系统采用扩大单元制, 冷却设施为机力通风冷却塔（4格），即2机3泵1塔扩大单元供水系统。辅机循环水泵布置在冷却塔北侧的辅机循环水泵房内；泵房内安装本期工程3号、4号机组的3台辅机循环水泵。二期辅冷泵已取消调速功能。 1.循环水量 夏季总循环水量：Q=19000 m3/h。 单格塔循环水量：正常情况下，4格塔运行，单格塔夏季循环水量为Q=4750 m3/h；当其中1格检修时，3格塔运行，单格塔夏季循环水量为Q=6333 m3/h。 2. 冷却塔最高进水温度43℃。 3.冷却塔出水温度 在夏季频率为10%气象条件下冷却塔的热负荷：单格塔的循环水量为4750~6333 m3/h，设计冷却水温21℃，设计最高冷却水温33℃，进出冷却塔的水温差△t=10℃。 4.辅冷泵规范和要求 水泵技术参数： 水泵形式：卧式、中开式离心、单级、双吸 运行工况要求：3台水泵中，2台水泵运行，1台泵备用。 每台水泵的运行工况： 流量：qv=2.4~3.0~3.6m3/s 扬程：P=0.35~0.32~0.26MPa 必须汽蚀余量：≤6.0 m 效率：η=88% 配电机功率：1250kW 辅冷泵额定电流154A 台数：3台（2台汽轮发电机组共用） 8） 设备数据表 ① 水泵型号：44SAP-14 ② 参数性能汇总表
招标编号： 山东里能集团煤炭地下气化发电示范工程2×300MW机组
闭式循环水膨胀水箱招标文件
国电华北电力设计院工程有限公司二零零五年一月中国·北京 目 录附件1 技术规范1. 总则2. 工程概况3. 设计和运行条件4. 技术要求5. 质量保证6. 清洁、油漆、包装与储存7. 技术数据表附件2 供货范围1. 一般要求2. 供货范围附件3 技术资料和交付进度1. 一般要求2. 资料提交基本要求3. 图纸资料清单附件4 差异表附件5 招标文件附图附件1 技术规范1. 总则.1 本招标文件适用于山东里能集团煤炭地下气化发电示范工程2×300MW火电机组的闭式循环水膨胀水箱的招标。.2 招标范围.2.1 本工程招标采购20m3闭式循环水膨胀水箱2台，每台机组1台，招标范围包括以下各项：a. 闭式循环水膨胀水箱本体b. 安装地脚螺栓及连接附件c. 接口连接反法兰及连接件d. 监测、控制测点及就地仪表.2.2 卖方的工作范围包括以上设备的设计、制造、试验、检验、包装、运输和安装指导。.3 本招标文件提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本招标文件和所列标准要求的高质量产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。.4 如未对本招标文件提出偏差，将认为卖方提供的设备符合本规范书和标准的要求。偏差（无论多少）都必须清楚地表示在投标文件的“差异表”中。.5 卖方须执行本招标文件所列标准。有矛盾时，按较高标准执行。卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的标准。.6 合同签订1个月内，按本招标文件的要求，卖方提出水箱的设计、制造、检验/试验、装配、安装、调试、试运、验收试验、运行和维护等标准清单给买方，由买方确认。.7 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。.8 卖方应有严格的质量保证体系，提供高质量的设备和功能完善的配套设施，以实现整个电厂的安全、可靠和经济运行。.9 在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，在设备投料生产前，卖方应在设计上给以修改，具体项目由买卖双方共同商定。
2. 工程概况.1 本工程拟建于山东省济宁市嘉祥县境内。济宁市位于鲁西南腹地，黄淮海平原与鲁中南山地交接地带，东连临沂，西接菏泽，南邻枣庄市和江苏省徐州市，西北端则隔黄河与聊城相望。嘉祥县位于济宁市西部，东临济宁市郊，南接金乡县，西靠菏泽地区巨野县和郓城县，北依梁山县，东北隔梁济运河与汶上县相望。.2 本期工程安装2台1025t/h燃煤锅炉和300MW亚临界汽轮发电机组并留有扩建可能。.3 锅炉、汽轮机和发电机分别由上海锅炉厂有限责任公司、上海汽轮机有限公司和济南发电设备厂设计、制造和供货。.4 厂区处于地震相对稳定区。地震加速度为0.05g，相对应的地震基本烈度为6度。.5 厂址土壤为III类场地土。地基土允许承载力为360 kPa（主厂房地基持力层）。.6 厂区地下水标高29.8～32.2 m (黄海基准)。.7 主厂房零米地坪标高40.82m(黄海基准)。
3. 设计和运行条件3.1闭式循环冷却水系统3.1.1闭式循环冷却水冷却水采用开式循环冷却水和闭式循环冷却水两种水源。主机冷油器等换热设备采用开式循环冷却水冷却，轴瓦冷却水及其它设备的冷却用水采用闭式循环冷却水。3.1.2闭式循环冷却水采用化学除盐水。3.1.3闭式循环水供水压力0.3～0.45MPa；设计水温： 25℃最高水温： 38℃3.2水箱设计条件3.2.1水箱的配置：每台300MW机组配置1台闭式水膨胀水箱。3.2.2水箱用途：闭式水膨胀水箱用于稳定闭式循环冷却水系统的压力及吸收闭式水系统的热膨胀，同时接收系统的补水和上水。3.2.3水箱主要技术规范：序号参 数单 位闭式水膨胀水箱1设备数量台1（每台机组）2水箱有效容积m3203水箱型式 方形4介质类别 除盐水5箱体厚度mm壁板8mm，底板8mm，顶板5mm
6箱体材料 Q235-A7工作压力MPa0.18工作温度℃最高383.2.4水箱布置闭式水膨胀水箱布置在除氧间22m层。
4. 技术要求4.1 水箱技术要求4.1.1闭式水膨胀水箱的底板、顶板采用整块钢板制作，壁板可采用几块钢板对接焊制，水箱壁板和底板应设有加固肋。4.1.2水箱本体设计应能满足当地地震和其它设计荷载所必须的强度要求，并保证结构上的完整性。4.1.3水箱箱体上的对接焊缝应当避开开孔和加强件。4.1.4水箱本体设有磁翻板式液位计和差压液位计，顶部设有排气管和人孔，上部设有溢流管，下部设有侧人孔和进、出、排水管，其位置及接口尺寸应按设计院提供的定位图要求设置。水箱的底板应当朝放水接口倾斜，以便靠重力排空水箱。4.1.5每台水箱设置一套直爬梯，箱顶设有栏杆。直爬梯设置位置应按设计院提供的定位图要求设置。直爬梯应采用与箱体相类似材料制作的托架焊接在箱体上。4.1.6水箱全部焊接完毕喷砂除锈后进行防腐处理，其外壳涂以红丹漆，内表面涂以汽包漆。4.1.7水箱各接口应能承受较大的管道作用力和力矩。4.1.8建议水箱工厂制造，运输至现场，若由于水箱尺寸问题无法从工厂整体运输至现场，水箱的拼装焊接卖方可在现场进行，同步进行水箱的监造、检验和验收，以上工作的费用全部由卖方承担。4.1.9所供水箱应提供两对液位计接口，所有水位接口标高均应一致。4.2设备材质要求4.2.1材料的选用应满足设备的工作条件，保证设备的长期安全运行。4.2.2材料进厂应进行材料试验，保证材料的化学、物理性能满足设计要求。4.2.3应按有关国标或制造厂选用的标准标出主要零部件材料牌号，当没有这些牌号时，应标明材料制造厂家，材料的物理特性、化学成分。
5. 质量保证5.1设计制造标准5.1.1设备的设计应满足国家的有关标准、规范的要求，并应充分考虑当地环境条件和使用条件的影响。5.1.2设备制造和材料应附合下列标准和规定的最新版本的要求。GB150《钢制压力容器》；JB/T 4735-1997《钢制焊接容器》；JB2932-86《水处理设备制造技术条件》；《压力容器安全技术监察规程》；DL/T 5072-1997《火力发电厂保温油漆设计规程》；GB 4272-92《设备及管道保温技术通则》；对外接口法兰应符合国家有关标准要求；设备外部管道的设计应符合DL/T 5054-1996《火力发电厂汽水管道设计技术规定》的要求。
《固定式钢直梯安全技术条件》GB4053.1-93《固定式钢斜梯安全技术条件》GB4053.2-93《固定式工业防护栏杆安全技术条件》GB4053.3-93《固定式工业钢平台安全技术条件》GB4053.4-835.2质量保证5.2.1卖方在投标文件中应对本企业执行的质量保证体系进行简要的介绍，对质量的保证措施进行必要的说明。5.2.2根据本招标文件，卖方应采取措施确保设备质量，产品交货前，应对设备进行必要的检查与试验，以保证整个设计和制造符合规程要求。5.2.3卖方应具备有效方法，控制所有外协、外购件的质量和服务，使其符合本招标文件的要求。5.2.4卖方应保证招标文件提出的性能要求，如不能达到上述要求，卖方有义务进行改进。如因设备改进延误工程工期，卖方负有完全责任，按合同条款解决。5.2.5在安装和设备保质期间发现部件缺陷、损坏情况时，卖方应首先提供更换的零部件，在证明为设计和制造原因时，卖方免费更换，在确认为买方责任时，买方负责更换零部件的费用。5.2.6在设备质量保证期后，卖方仍有义务对设备的完好和正常运行提供技术支持。当设备出现故障时，卖方仍应积极配合买方解决技术问题及保证及时提供检修零部件。5.2.7如产品质量和性能与招标要求不符时，买方有权拒绝验收，卖方应负责修理、更换或赔偿。5.2.8卖方有责任将检查和试验资料按规定完整、及时提交给买方；对重要的检查与试验项目，应邀请买方派代表参加。
6. 清洁、油漆、包装与储存6.1卖方应选择最好的涂层涂敷方式，以防止设备在运输、储存期间不被腐蚀。6.2 设备凡需要油漆的所有部件，在油漆前必须对金属表面按有关技术规定进行清洁处理。卖方喷涂二层底漆、一层中间漆、二层面漆，油漆品种、涂刷工艺、颜色由买方确认。设备油漆均采用耐盐雾腐蚀的特种油漆。涂漆的保证寿命不小于10年。6.3卖方应提供防腐的完整说明，包括清洗和涂层工艺及所用涂料的特性说明。6.4卖方所供箱体外部运输过程可能发生损伤的附件，试装后应拆下单独包装，包装应遵照国家标准和有关技术条件进行。6.5设备设置固定铭牌，铭牌应耐腐蚀，并牢固地安装在设备明显的位置上。铭牌尺寸及技术要求应符合JB8标准的规定。6.6铭牌的内容应包括：制造厂名称，设备名称，型号，设备的主要参数、KKS编码，出厂编号及日期。6.7经由铁路运输的部件，其尺寸不应超过对非标准外形体的规定。6.8当部件经由除铁路外的其他方式运输时，其重量和体积的限值应按有关运输方式的规定。6.9装运标志每个装箱件应标明下列各项：
