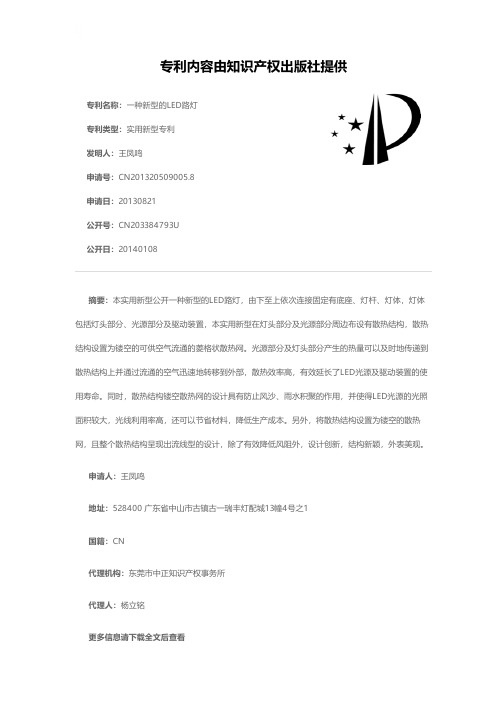

【CN209558189U】一种新型的LED路灯【专利】

专利名称：一种新型的LED路灯专利类型：实用新型专利
发明人：王凤鸣
申请号：CN201320509005.8申请日：20130821
公开号：CN203384793U
公开日：
20140108
专利内容由知识产权出版社提供
摘要：本实用新型公开一种新型的LED路灯，由下至上依次连接固定有底座、灯杆、灯体，灯体包括灯头部分、光源部分及驱动装置，本实用新型在灯头部分及光源部分周边布设有散热结构，散热结构设置为镂空的可供空气流通的菱格状散热网。

光源部分及灯头部分产生的热量可以及时地传递到散热结构上并通过流通的空气迅速地转移到外部，散热效率高，有效延长了LED光源及驱动装置的使用寿命。

同时，散热结构镂空散热网的设计具有防止风沙、雨水积聚的作用，并使得LED光源的光照面积较大，光线利用率高，还可以节省材料，降低生产成本。

另外，将散热结构设置为镂空的散热网，且整个散热结构呈现出流线型的设计，除了有效降低风阻外，设计创新，结构新颖，外表美观。

申请人：王凤鸣
地址：528400 广东省中山市古镇古一瑞丰灯配城13幢4号之1
国籍：CN
代理机构：东莞市中正知识产权事务所
代理人：杨立铭
更多信息请下载全文后查看。

专利名称：一种LED路灯
专利类型：实用新型专利
发明人：周支滨,刘玉飞,方小刚申请号：CN201720950897.3申请日：20170801
公开号：CN206958779U
公开日：
20180202
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种LED路灯，包括主支架、安装在主支架前端的前盖和安装在主支架后端的后盖，后盖内设置有驱动装置，主支架上还安装有若干位于前盖和后盖之间的光源模块，照度分布均匀，光照范围广；光源模块包括与主支架固定连接的灯壳和安装在灯壳内的LED光源，LED光源与驱动装置电连接，灯壳对LED光源起到封闭式保护，密封防水性强，有效提高了该路灯的使用寿命，降低了维修成本。

申请人：杭州鼎楚环境科技股份有限公司
地址：310012 浙江省杭州市西湖区西斗门路3号天堂软件园A幢16楼H座
国籍：CN
代理机构：广东中亿律师事务所
代理人：杜海江
更多信息请下载全文后查看。

专利名称：一种LED路灯
专利类型：实用新型专利
发明人：王令军,张宏芳,冯鹏申请号：CN201220469734.0申请日：20120904
公开号：CN202835148U
公开日：
20130327
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种LED路灯，包括基座、灯柱和灯体，所述灯柱设置在基座上，灯柱顶端设置有水平的横担，横担的两端各设置有一个LED灯体。

所述灯体外部设置有灯罩。

所述灯罩由骨架和镶嵌在骨架上的人造透光大理石构成。

所述骨架为立方柱体结构，灯罩由骨架和镶嵌在骨架上的矩形人造透光大理石构成。

该双头LED路灯解决了城市照明景观美化一体化的问题，其自带太阳能电池板组件和蓄电池，能够充分有效利用太阳能作为灯具的电能使用，节省了能源，提高了太阳能的利用效率，是一种既节能又环保的双头LED路灯。

申请人：陕西金巢光电能源有限公司
地址：710016 陕西省西安市凤城二路17号海洋大厦11-1101室
国籍：CN
代理机构：陕西电子工业专利中心
代理人：田文英
更多信息请下载全文后查看。

专利名称：一种新型路灯
专利类型：发明专利
发明人：陈笃辉,刘柱
申请号：CN201710255054.6申请日：20170418
公开号：CN106939984A
公开日：
20170711
专利内容由知识产权出版社提供
摘要：本发明公开了一种新型路灯，包括路灯活动支架、路灯活动臂、路灯上壳和路灯下壳，所述路灯上壳下侧设有路灯下壳，所述路灯下壳一端设置有路灯活动臂，所述路灯活动臂通过路灯活动支架与路灯下壳活动连接，所述路灯活动支架包括圆形架体和中部通孔，所述圆形架体外沿开设有方形凹槽，所述圆形架体一端沿轴向固定设置有第一调节卡块，所述路灯活动臂一端设置有活动头，所述活动头一侧固定安装有第二调节卡块，所述路灯活动臂中部开设有电线孔，此一种新型路灯，外观漂亮，结构简单，通过路灯上壳和路灯下壳均采用ADC12材料制成，相比塑料外壳结实耐用，而且产品壁薄，散热快，产品整体质量轻，设计合理。

申请人：昆山佳合朔精密电子有限公司
地址：215321 江苏省苏州市昆山市锦溪镇昆开路88号3号房
国籍：CN
更多信息请下载全文后查看。

专利名称：一种LED路灯
专利类型：实用新型专利
发明人：王宇峰
申请号：CN201821534518.3申请日：20180919
公开号：CN208735464U
公开日：
20190412
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种LED路灯，包括两根支撑条，所述两根支撑条的上方连接装饰盖，所述两根支撑条的前端连接灯头盖，所述两根支撑条的后端连接灯头，所述灯头上方安装电源盒盖，所述电源盒盖内安装有电源；所述两根支撑条之间设有一个或多个LED模组，每个所述LED模组包括一散热器、一铝基板和一透镜，所述散热器、所述铝基板和所述透镜通过螺丝与一防水接头固定连接，所述防水接头固定在所述装饰盖底部。

本实用新型的LED路灯，采用LED模组拼装成为整灯，具有结构紧凑、外形美观、便于安装的优点，后期维护只需现场更换模具即可，维修成本低。

申请人：重庆亮智光电科技有限公司
地址：402760 重庆市璧山区青杠街道塘坊片区双朝南路8号
国籍：CN
代理机构：上海申新律师事务所
代理人：俞涤炯
更多信息请下载全文后查看。

专利名称：一种LED路灯
专利类型：实用新型专利
发明人：闵永刚,朱天月,任欢欢,刘屹东申请号：CN201320597020.2
申请日：20130926
公开号：CN203615216U
公开日：
20140528
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种LED路灯，属于照明技术领域，包括由套管与支撑管组成的LED路灯骨架、由骨架做支撑的散热模组和LED光源模组、通过注塑机制成的LED灯具灯壳，所述的LED灯具灯壳的底面包括卡槽，卡在散热模组边缘；LED灯具灯壳的形状可根据所述的LED路灯骨架长度W/散热模组长度L的取值而变化。

与现有技术相比，本实用新型由于采用注塑模具方法制作，LED灯具外壳可以根据客户需要改变形状，LED路灯骨架的长度、散热模组的宽度可以根据需要进行调节，本产品生产成本低，方便实用。

申请人：方圆环球光电技术盐城有限公司,未名光电盐城有限公司
地址：224005 江苏省盐城市盐渎路9000-7号阜宁高等师范学校2号教学楼一层
国籍：CN
更多信息请下载全文后查看。

专利名称：一种LED路灯
专利类型：实用新型专利
发明人：钟小东,叶飞,苏马志,黄春晓申请号：CN201520935469.4
申请日：20151123
公开号：CN205191364U
公开日：
20160427
专利内容由知识产权出版社提供
摘要：一种LED路灯，包括散热器、光源板、透镜单元、断电开关、防雷器、驱动电源、电源固定支架和盖板，所述散热器呈板状，所述驱动电源、防雷器安装在电源固定支架的一端面，且已安装有驱动电源、防雷器的电源固定支架安装在盖板内侧，所述光源板贴合设置在散热器内侧，所述透镜单元安装在光源板上，所述光源板包括PCB板以及分布在PCB板上的至少一个LED光源，所述透镜单元包括不同角度的透镜，所述断电开关的公端和母端分别设置在散热器、盖板的内侧，所述散热器和盖板匹配相接形成密封腔体，且电源固定支架和光源板并排设置在密封腔体内。

本实用新型的LED路灯具有光照均匀、安装方便且节能环保的功能。

申请人：深圳市艾格斯特科技有限公司
地址：518000 广东省深圳市宝安区福永街道(福园一路西侧)润恒工业厂区2#厂房第二层西侧国籍：CN
更多信息请下载全文后查看。

专利名称：一种新型LED路灯专利类型：实用新型专利
发明人：王碧松,范卫卫
申请号：CN202122076988.8申请日：20210831
公开号：CN215722900U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种新型LED路灯，包括灯杆、灯头Ⅰ和灯头Ⅱ，灯头Ⅰ通过灯臂与灯杆固定连接，灯头Ⅱ通过调节支架与灯杆连接；调节支架的一端与灯头Ⅱ活动连接、另一端与灯杆活动连接，调节支架包括连接杆Ⅰ和连接杆Ⅱ，连接杆Ⅰ一端设有外螺纹，连接杆Ⅰ设有外螺纹的一端外侧壁螺纹连接有压帽、内侧壁插接有锁紧环，连接杆Ⅱ可滑动的插接于锁紧环内，锁紧环远离连接杆Ⅰ的一端为圆台形，锁紧环的圆台形一端的侧面上开设有多个豁口，压帽内壁设有凸台。

本实用新型可以根据需求对调节支架进行调整，进而改变两个灯头之间的距离以及角度，操作简单，提升路灯的照明效果。

不仅方便了人们使用，而且可以适用于不同的路面照明需求。

申请人：江苏碧松照明股份有限公司
地址：226200 江苏省南通市启东市汇龙镇人民西路2077号
国籍：CN
代理机构：南京正联知识产权代理有限公司
代理人：卢海洋
更多信息请下载全文后查看。
