磁性材料参数

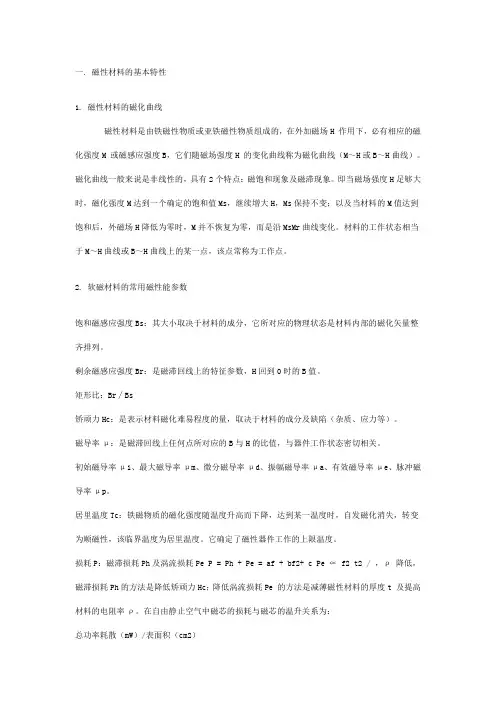

一. 磁性材料的基本特性1. 磁性材料的磁化曲线磁性材料是由铁磁性物质或亚铁磁性物质组成的，在外加磁场H 作用下，必有相应的磁化强度M 或磁感应强度B，它们随磁场强度H 的变化曲线称为磁化曲线（M～H或B～H曲线）。

磁化曲线一般来说是非线性的，具有2个特点：磁饱和现象及磁滞现象。

即当磁场强度H足够大时，磁化强度M达到一个确定的饱和值Ms，继续增大H，Ms保持不变；以及当材料的M值达到饱和后，外磁场H降低为零时，M并不恢复为零，而是沿MsMr曲线变化。

材料的工作状态相当于M～H曲线或B～H曲线上的某一点，该点常称为工作点。

2. 软磁材料的常用磁性能参数饱和磁感应强度Bs：其大小取决于材料的成分，它所对应的物理状态是材料内部的磁化矢量整齐排列。

剩余磁感应强度Br：是磁滞回线上的特征参数，H回到0时的B值。

矩形比：Br∕Bs矫顽力Hc：是表示材料磁化难易程度的量，取决于材料的成分及缺陷（杂质、应力等）。

磁导率μ：是磁滞回线上任何点所对应的B与H的比值，与器件工作状态密切相关。

初始磁导率μi、最大磁导率μm、微分磁导率μd、振幅磁导率μa、有效磁导率μe、脉冲磁导率μp。

居里温度Tc：铁磁物质的磁化强度随温度升高而下降，达到某一温度时，自发磁化消失，转变为顺磁性，该临界温度为居里温度。

它确定了磁性器件工作的上限温度。

损耗P：磁滞损耗Ph及涡流损耗Pe P = Ph + Pe = af + bf2+ c Pe ∝ f2 t2 / ，ρ降低，磁滞损耗Ph的方法是降低矫顽力Hc；降低涡流损耗Pe 的方法是减薄磁性材料的厚度t 及提高材料的电阻率ρ。

在自由静止空气中磁芯的损耗与磁芯的温升关系为：总功率耗散（mW）/表面积（cm2）3. 软磁材料的磁性参数与器件的电气参数之间的转换在设计软磁器件时，首先要根据电路的要求确定器件的电压～电流特性。

器件的电压～电流特性与磁芯的几何形状及磁化状态密切相关。

设计者必须熟悉材料的磁化过程并拿握材料的磁性参数与器件电气参数的转换关系。

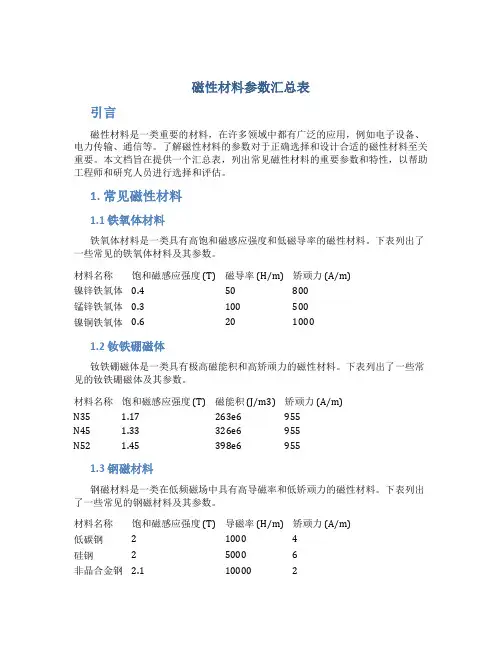

磁性材料参数汇总表引言磁性材料是一类重要的材料，在许多领域中都有广泛的应用，例如电子设备、电力传输、通信等。

了解磁性材料的参数对于正确选择和设计合适的磁性材料至关重要。

本文档旨在提供一个汇总表，列出常见磁性材料的重要参数和特性，以帮助工程师和研究人员进行选择和评估。

1. 常见磁性材料1.1 铁氧体材料铁氧体材料是一类具有高饱和磁感应强度和低磁导率的磁性材料。

下表列出了一些常见的铁氧体材料及其参数。

材料名称饱和磁感应强度 (T) 磁导率 (H/m) 矫顽力 (A/m)镍锌铁氧体0.4 50 800锰锌铁氧体0.3 100 500镍铜铁氧体0.6 20 10001.2 钕铁硼磁体钕铁硼磁体是一类具有极高磁能积和高矫顽力的磁性材料。

下表列出了一些常见的钕铁硼磁体及其参数。

材料名称饱和磁感应强度 (T) 磁能积 (J/m3) 矫顽力 (A/m)N35 1.17 263e6 955N45 1.33 326e6 955N52 1.45 398e6 9551.3 钢磁材料钢磁材料是一类在低频磁场中具有高导磁率和低矫顽力的磁性材料。

下表列出了一些常见的钢磁材料及其参数。

材料名称饱和磁感应强度 (T) 导磁率 (H/m) 矫顽力 (A/m)低碳钢 2 1000 4硅钢 2 5000 6非晶合金钢 2.1 10000 22. 参数解释2.1 饱和磁感应强度饱和磁感应强度是材料在外加磁场作用下能够达到的最大磁感应强度。

单位为特斯拉(T)。

2.2 磁导率磁导率描述了材料对磁场的响应程度，即磁场强度与磁感应强度之间的比值。

单位为亨利/米(H/m)。

2.3 矫顽力矫顽力是材料从饱和磁化状态中恢复到磁场消失状态所需施加的逆磁场强度。

单位为安培/米(A/m)。

2.4 磁能积磁能积是材料单位体积的储磁能力，表示材料在磁场中存储的能量密度。

单位为焦耳/立方米(J/m3)。

3. 典型应用3.1 铁氧体材料•镍锌铁氧体：常用于磁芯和磁带记录头。

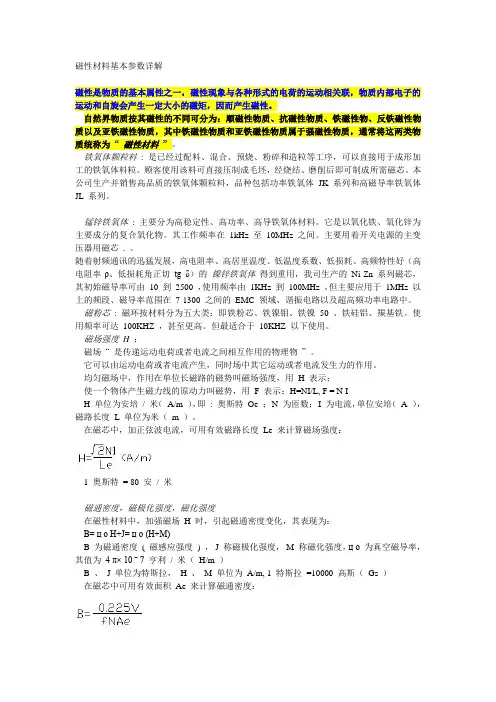

磁性材料基本参数详解磁性是物质的基本属性之一，磁性现象与各种形式的电荷的运动相关联，物质内部电子的运动和自旋会产生一定大小的磁矩，因而产生磁性。

自然界物质按其磁性的不同可分为：顺磁性物质、抗磁性物质、铁磁性物、反铁磁性物质以及亚铁磁性物质，其中铁磁性物质和亚铁磁性物质属于强磁性物质，通常将这两类物质统称为“ 磁性材料” 。

铁氧体颗粒料: 是已经过配料、混合、预烧、粉碎和造粒等工序，可以直接用于成形加工的铁氧体料粒。

顾客使用该料可直接压制成毛坯，经烧结、磨削后即可制成所需磁芯。

本公司生产并销售高品质的铁氧体颗粒料，品种包括功率铁氧体JK 系列和高磁导率铁氧体JL 系列。

锰锌铁氧体: 主要分为高稳定性、高功率、高导铁氧体材料。

它是以氧化铁、氧化锌为主要成分的复合氧化物。

其工作频率在1kHz 至10MHz 之间。

主要用着开关电源的主变压器用磁芯. 。

随着射频通讯的迅猛发展，高电阻率、高居里温度、低温度系数、低损耗、高频特性好（高电阻率ρ、低损耗角正切tg δ）的镍锌铁氧体得到重用，我司生产的Ni-Zn 系列磁芯，其初始磁导率可由10 到2500 ，使用频率由1KHz 到100MHz 。

但主要应用于1MHz 以上的频段、磁导率范围在7-1300 之间的EMC 领域、谐振电路以及超高频功率电路中。

磁粉芯: 磁环按材料分为五大类：即铁粉芯、铁镍钼、铁镍50 、铁硅铝、羰基铁。

使用频率可达100KHZ ，甚至更高。

但最适合于10KHZ 以下使用。

磁场强度H ：磁场“ 是传递运动电荷或者电流之间相互作用的物理物” 。

它可以由运动电荷或者电流产生，同时场中其它运动或者电流发生力的作用。

均匀磁场中，作用在单位长磁路的磁势叫磁场强度，用H 表示；使一个物体产生磁力线的原动力叫磁势，用F 表示：H=NI/L, F = N IH 单位为安培/ 米（A/m ），即: 奥斯特Oe ；N 为匝数；I 为电流，单位安培（A ），磁路长度L 单位为米（m ）。

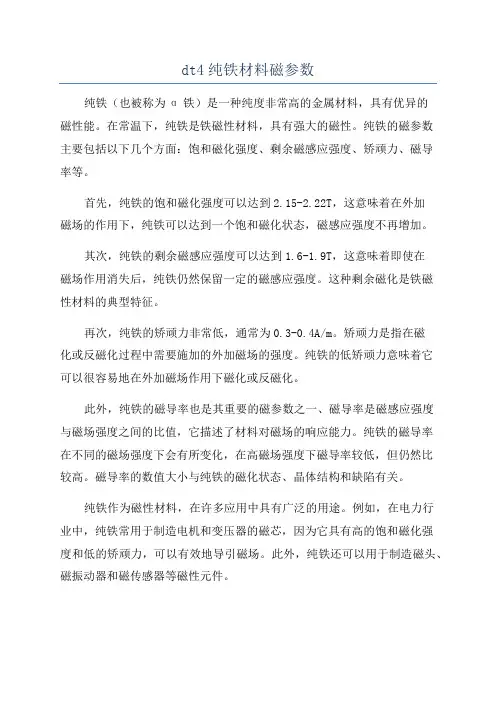

dt4纯铁材料磁参数纯铁（也被称为α铁）是一种纯度非常高的金属材料，具有优异的磁性能。

在常温下，纯铁是铁磁性材料，具有强大的磁性。

纯铁的磁参数主要包括以下几个方面：饱和磁化强度、剩余磁感应强度、矫顽力、磁导率等。

首先，纯铁的饱和磁化强度可以达到2.15-2.22T，这意味着在外加磁场的作用下，纯铁可以达到一个饱和磁化状态，磁感应强度不再增加。

其次，纯铁的剩余磁感应强度可以达到1.6-1.9T，这意味着即使在磁场作用消失后，纯铁仍然保留一定的磁感应强度。

这种剩余磁化是铁磁性材料的典型特征。

再次，纯铁的矫顽力非常低，通常为0.3-0.4A/m。

矫顽力是指在磁化或反磁化过程中需要施加的外加磁场的强度。

纯铁的低矫顽力意味着它可以很容易地在外加磁场作用下磁化或反磁化。

此外，纯铁的磁导率也是其重要的磁参数之一、磁导率是磁感应强度与磁场强度之间的比值，它描述了材料对磁场的响应能力。

纯铁的磁导率在不同的磁场强度下会有所变化，在高磁场强度下磁导率较低，但仍然比较高。

磁导率的数值大小与纯铁的磁化状态、晶体结构和缺陷有关。

纯铁作为磁性材料，在许多应用中具有广泛的用途。

例如，在电力行业中，纯铁常用于制造电机和变压器的磁芯，因为它具有高的饱和磁化强度和低的矫顽力，可以有效地导引磁场。

此外，纯铁还可以用于制造磁头、磁振动器和磁传感器等磁性元件。

总结起来，纯铁作为一种磁性材料，具有优异的磁参数。

其饱和磁化强度高、剩余磁感应强度大、矫顽力低和磁导率适中，使其成为许多应用领域中不可或缺的材料之一。

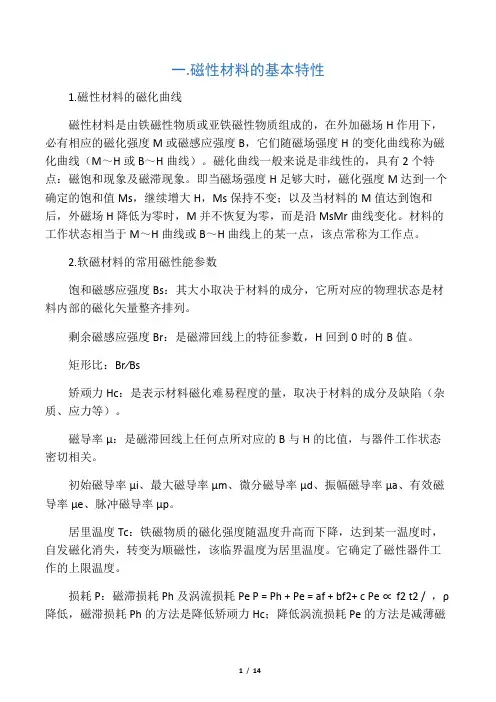

一.磁性材料的基本特性1.磁性材料的磁化曲线磁性材料是由铁磁性物质或亚铁磁性物质组成的，在外加磁场H作用下，必有相应的磁化强度M或磁感应强度B，它们随磁场强度H的变化曲线称为磁化曲线（M～H或B～H曲线）。

磁化曲线一般来说是非线性的，具有2个特点：磁饱和现象及磁滞现象。

即当磁场强度H足够大时，磁化强度M达到一个确定的饱和值Ms，继续增大H，Ms保持不变；以及当材料的M值达到饱和后，外磁场H降低为零时，M并不恢复为零，而是沿MsMr曲线变化。

材料的工作状态相当于M～H曲线或B～H曲线上的某一点，该点常称为工作点。

2.软磁材料的常用磁性能参数饱和磁感应强度Bs：其大小取决于材料的成分，它所对应的物理状态是材料内部的磁化矢量整齐排列。

剩余磁感应强度Br：是磁滞回线上的特征参数，H回到0时的B值。

矩形比：Br∕Bs矫顽力Hc：是表示材料磁化难易程度的量，取决于材料的成分及缺陷（杂质、应力等）。

磁导率μ：是磁滞回线上任何点所对应的B与H的比值，与器件工作状态密切相关。

初始磁导率μi、最大磁导率μm、微分磁导率μd、振幅磁导率μa、有效磁导率μe、脉冲磁导率μp。

居里温度Tc：铁磁物质的磁化强度随温度升高而下降，达到某一温度时，自发磁化消失，转变为顺磁性，该临界温度为居里温度。

它确定了磁性器件工作的上限温度。

损耗P：磁滞损耗Ph及涡流损耗Pe P = Ph + Pe = af + bf2+ c Pe ∝ f2 t2 / ，ρ降低，磁滞损耗Ph的方法是降低矫顽力Hc；降低涡流损耗Pe的方法是减薄磁性材料的厚度t及提高材料的电阻率ρ。

在自由静止空气中磁芯的损耗与磁芯的温升关系为：总功率耗散（mW）/表面积（cm2）3.软磁材料的磁性参数与器件的电气参数之间的转换在设计软磁器件时，首先要根据电路的要求确定器件的电压～电流特性。

器件的电压～电流特性与磁芯的几何形状及磁化状态密切相关。

设计者必须熟悉材料的磁化过程并拿握材料的磁性参数与器件电气参数的转换关系。

1、什么是永磁材料的磁性能，它包括哪些指标？永磁材料的主要磁性能指标是：剩磁(Jr,Br）、矫顽力(bHc)、内禀矫顽力（jHc）、磁能积（BH)m.我们通常所说的永磁材料的磁性能，指的就是这四项。

永磁材料的其它磁性能指标还有：居里温度(Tc）、可工作温度（Tw）、剩磁及内禀矫顽力的温度系数(Brθ,jHcθ）、回复导磁率（μrec.)、退磁曲线方形度（Hk/jHc)、高温减磁性能以及磁性能的均一性等。

除磁性能外,永磁材料的物理性能还包括密度、电导率、热导率、热膨胀系数等；机械性能则包括维氏硬度、抗压（拉)强度、冲击韧性等。

此外，永磁材料的性能指标中还有重要的一项，就是表面状态及其耐腐蚀性能。

2、什么叫磁场强度（H）？1820年,丹麦科学家奥斯特（H。

C。

Oersted）发现通有电流的导线可以使其附近的磁针发生偏转,从而揭示了电与磁的基本关系，诞生了电磁学。

实践表明：通有电流的无限长导线在其周围所产生的磁场强弱与电流的大小成正比，与离开导线的距离成反比。

定义载有1安培电流的无限长导线在距离导线1/2π米远处的磁场强度为1A/m(安/米，国际单位制SI）；在CGS单位制（厘米—克—秒）中,为纪念奥斯特对电磁学的贡献，定义载有1安培电流的无限长导线在距离导线0.2厘米远处磁场强度为1Oe(奥斯特），1Oe=1/(4π×10？)A/m。

磁场强度通常用H表示.3、什么叫磁感应强度（B)，什么叫磁通密度(B),B与H，J，M之间存在什么样的关系？理论与实践均表明，对任何介质施加一磁场H时(该磁场可由外部电流或外部永磁体提供，亦可由永磁体对永磁介质本身提供，由永磁体对永磁介质本身提供的磁场又称退磁场—-—关于退磁场的概念，见9Q)，介质内部的磁场强度并不等于H，而是表现为H与介质的磁极化强度J之和.由于介质内部的磁场强度是由磁场H通过介质的感应而表现出来的，为与H区别,称之为介质的磁感应强度，记为B：B=μ0H+J（SI单位制)（1—1）B=H+4πM（CGS单位制）磁感应强度B的单位为T，CGS单位为Gs(1T=104Gs）。

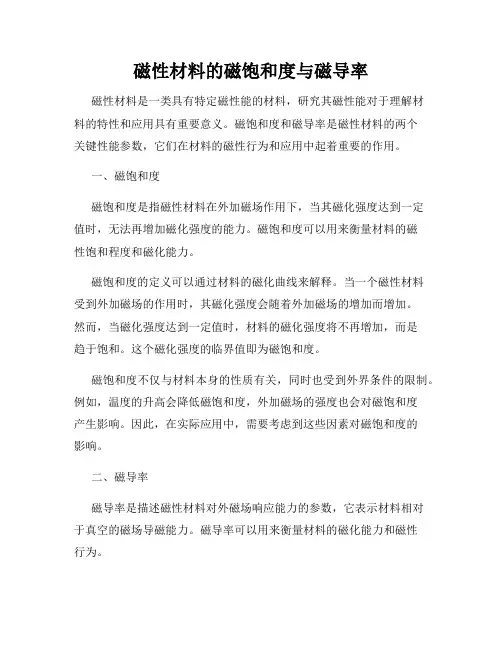

磁性材料的磁饱和度与磁导率磁性材料是一类具有特定磁性能的材料，研究其磁性能对于理解材料的特性和应用具有重要意义。

磁饱和度和磁导率是磁性材料的两个关键性能参数，它们在材料的磁性行为和应用中起着重要的作用。

一、磁饱和度磁饱和度是指磁性材料在外加磁场作用下，当其磁化强度达到一定值时，无法再增加磁化强度的能力。

磁饱和度可以用来衡量材料的磁性饱和程度和磁化能力。

磁饱和度的定义可以通过材料的磁化曲线来解释。

当一个磁性材料受到外加磁场的作用时，其磁化强度会随着外加磁场的增加而增加。

然而，当磁化强度达到一定值时，材料的磁化强度将不再增加，而是趋于饱和。

这个磁化强度的临界值即为磁饱和度。

磁饱和度不仅与材料本身的性质有关，同时也受到外界条件的限制。

例如，温度的升高会降低磁饱和度，外加磁场的强度也会对磁饱和度产生影响。

因此，在实际应用中，需要考虑到这些因素对磁饱和度的影响。

二、磁导率磁导率是描述磁性材料对外磁场响应能力的参数，它表示材料相对于真空的磁场导磁能力。

磁导率可以用来衡量材料的磁化能力和磁性行为。

在磁场作用下，磁性材料中的磁化强度与磁场强度之间存在一定的关系。

磁导率是磁化强度与磁场强度之比的比例系数，用来描述这种关系。

磁导率的数值越大，说明材料对外磁场的响应能力越强。

与磁饱和度类似，磁导率也受到多种因素的影响。

例如，外界温度和频率对磁导率都有一定的影响，不同的磁性材料也具有不同的磁导率范围。

三、磁饱和度与磁导率的关系磁饱和度和磁导率是磁性材料磁性能的两个重要参数，它们之间存在一定的关系。

在某些情况下，磁饱和度和磁导率可以看作是相关的。

一般来说，当磁导率较大时，材料的磁饱和度也会相应增大。

这是因为磁导率的增大意味着材料对外磁场的响应能力增强，磁化强度可以更好地随外磁场的增加而增加，从而延迟了磁饱和的发生。

然而，并非所有情况下磁饱和度和磁导率之间存在直接的关联。

一些材料可能具有高磁导率但相对较低的磁饱和度，而另一些材料可能具有相对较低的磁导率但较高的磁饱和度。

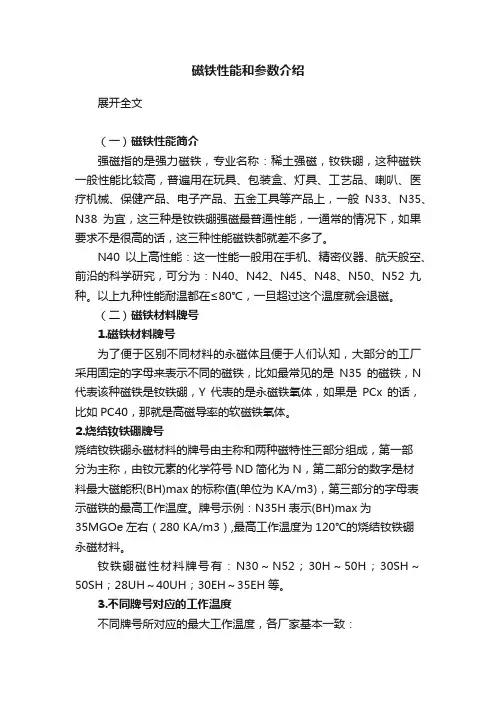

磁铁性能和参数介绍展开全文（一）磁铁性能简介强磁指的是强力磁铁，专业名称：稀土强磁，钕铁硼，这种磁铁一般性能比较高，普遍用在玩具、包装盒、灯具、工艺品、喇叭、医疗机械、保健产品、电子产品、五金工具等产品上，一般N33、N35、N38为宜，这三种是钕铁硼强磁最普通性能，一通常的情况下，如果要求不是很高的话，这三种性能磁铁都就差不多了。

N40以上高性能：这一性能一般用在手机、精密仪器、航天般空、前沿的科学研究，可分为：N40、N42、N45、N48、N50、N52九种。

以上九种性能耐温都在≤80℃，一旦超过这个温度就会退磁。

（二）磁铁材料牌号1.磁铁材料牌号为了便于区别不同材料的永磁体且便于人们认知，大部分的工厂采用固定的字母来表示不同的磁铁，比如最常见的是N35的磁铁，N 代表该种磁铁是钕铁硼，Y代表的是永磁铁氧体，如果是PCx的话，比如PC40，那就是高磁导率的软磁铁氧体。

2.烧结钕铁硼牌号烧结钕铁硼永磁材料的牌号由主称和两种磁特性三部分组成，第一部分为主称，由钕元素的化学符号ND简化为N，第二部分的数字是材料最大磁能积(BH)max的标称值(单位为KA/m3)，第三部分的字母表示磁铁的最高工作温度。

牌号示例：N35H表示(BH)max为35MGOe左右（280 KA/m3）,最高工作温度为120℃的烧结钕铁硼永磁材料。

钕铁硼磁性材料牌号有：N30～N52；30H～50H；30SH～50SH；28UH～40UH；30EH～35EH等。

3.不同牌号对应的工作温度不同牌号所对应的最大工作温度，各厂家基本一致：1）数据后面没有字母，例如：N35耐温一般在≤80℃2）数据后面以M结尾，例如：N50M 耐温一般在≤100℃3）数据后面以H结尾，例如：N48M 耐温一般在≤120℃4）数据后面以SH结尾，例如：N45SH 耐温一般在≤150℃5）数据后面以UH结尾，例如：N35UH 耐温一般在≤180℃6）数据后面以EH结尾，例如：N50M 耐温一般在≤200℃7）数据后面以EH结尾，例如：N50M 耐温一般在≤220℃后面五种性能都属耐高温型，如果一旦超后面既定的温度，磁铁就会退磁。

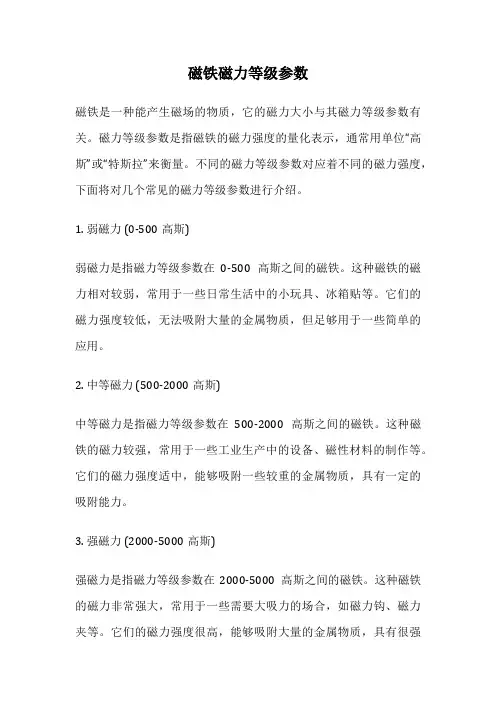

磁铁磁力等级参数磁铁是一种能产生磁场的物质，它的磁力大小与其磁力等级参数有关。

磁力等级参数是指磁铁的磁力强度的量化表示，通常用单位“高斯”或“特斯拉”来衡量。

不同的磁力等级参数对应着不同的磁力强度，下面将对几个常见的磁力等级参数进行介绍。

1. 弱磁力 (0-500高斯)弱磁力是指磁力等级参数在0-500高斯之间的磁铁。

这种磁铁的磁力相对较弱，常用于一些日常生活中的小玩具、冰箱贴等。

它们的磁力强度较低，无法吸附大量的金属物质，但足够用于一些简单的应用。

2. 中等磁力 (500-2000高斯)中等磁力是指磁力等级参数在500-2000高斯之间的磁铁。

这种磁铁的磁力较强，常用于一些工业生产中的设备、磁性材料的制作等。

它们的磁力强度适中，能够吸附一些较重的金属物质，具有一定的吸附能力。

3. 强磁力 (2000-5000高斯)强磁力是指磁力等级参数在2000-5000高斯之间的磁铁。

这种磁铁的磁力非常强大，常用于一些需要大吸力的场合，如磁力钩、磁力夹等。

它们的磁力强度很高，能够吸附大量的金属物质，具有很强的吸附能力。

4. 超强磁力 (5000高斯以上)超强磁力是指磁力等级参数在5000高斯以上的磁铁。

这种磁铁的磁力极为强大，常用于一些特殊领域的科研、医疗等。

它们的磁力强度非常高，能够吸附极大质量的金属物质，具有非常强的吸附能力。

磁力等级参数的不同，代表了磁铁的磁力强度的不同。

选择合适的磁力等级参数，可以根据具体的应用需求来决定。

需要注意的是，虽然磁铁的磁力强度很大，但在使用时也要注意防止磁铁与磁感应敏感的设备接触，以免对设备造成损坏。

总结起来，磁铁的磁力等级参数决定了磁铁的磁力强度，不同的磁力等级参数适用于不同的应用场景。

在选择磁铁时，我们应根据具体需求来选择合适的磁力等级参数，以达到最佳的使用效果。

通过了解磁力等级参数的含义和适用范围，我们可以更好地使用磁铁，满足我们的实际需求。

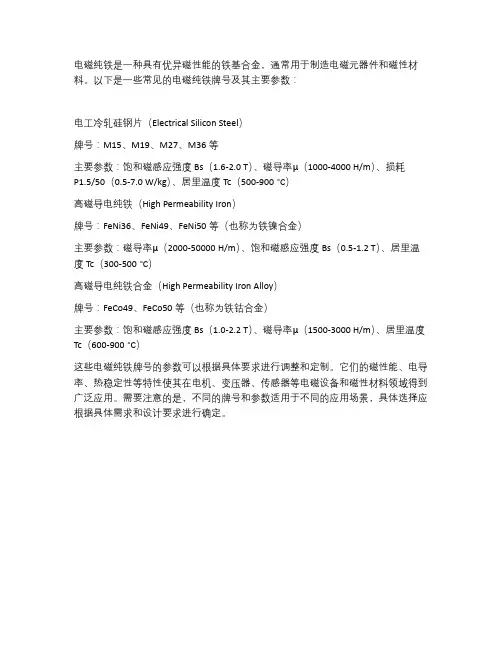

电磁纯铁是一种具有优异磁性能的铁基合金，通常用于制造电磁元器件和磁性材料。

以下是一些常见的电磁纯铁牌号及其主要参数：
电工冷轧硅钢片（Electrical Silicon Steel）
牌号：M15、M19、M27、M36等
主要参数：饱和磁感应强度Bs（1.6-2.0 T）、磁导率μ（1000-4000 H/m）、损耗
P1.5/50（0.5-7.0 W/kg）、居里温度Tc（500-900 °C）
高磁导电纯铁（High Permeability Iron）
牌号：FeNi36、FeNi49、FeNi50等（也称为铁镍合金）
主要参数：磁导率μ（2000-50000 H/m）、饱和磁感应强度Bs（0.5-1.2 T）、居里温度Tc（300-500 °C）
高磁导电纯铁合金（High Permeability Iron Alloy）
牌号：FeCo49、FeCo50等（也称为铁钴合金）
主要参数：饱和磁感应强度Bs（1.0-2.2 T）、磁导率μ（1500-3000 H/m）、居里温度Tc（600-900 °C）
这些电磁纯铁牌号的参数可以根据具体要求进行调整和定制。

它们的磁性能、电导率、热稳定性等特性使其在电机、变压器、传感器等电磁设备和磁性材料领域得到广泛应用。

需要注意的是，不同的牌号和参数适用于不同的应用场景，具体选择应根据具体需求和设计要求进行确定。

磁钢参数解读一、磁钢概述磁钢是一种常见的磁性材料，其具有磁性，可以产生磁场并吸引铁、镍等物质。

磁钢广泛应用于电子、电机、仪表、通讯、医疗和家电等领域，是现代工业中不可或缺的材料之一。

磁钢的性能参数对其在不同应用场合下的性能表现有着重要的影响，因此磁钢参数的解读对于优化材料选择、设计和应用具有重要意义。

二、磁性参数1. 饱和磁感应强度（Bs）：饱和磁感应强度是指在外加磁场作用下，磁钢达到饱和状态时的磁感应强度。

Bs是衡量磁钢磁性能好坏的重要参数，通常情况下，Bs值越大，磁性能越好。

对于需要产生强磁场的应用来说，选择具有高Bs值的磁钢是非常关键的。

2. 矫顽力（Hc）：矫顽力是指在外部磁场作用下，磁钢磁化状态从饱和状态变为无磁化状态所需的磁场强度。

矫顽力值越大，表示磁性材料的抗磁退磁能力越强，对于需要稳定的磁性能的应用而言，较大的矫顽力是必要的。

3. 矫顽力（Hc）：矫顽力是指在外部磁场作用下，磁钢磁化状态从饱和状态变为无磁化状态所需的磁场强度。

矫顽力值越大，表示磁性材料的抗磁退磁能力越强，对于需要稳定的磁性能的应用而言，较大的矫顽力是必要的。

4. 矫顽力（Hc）：矫顽力是指在外部磁场作用下，磁钢磁化状态从饱和状态变为无磁化状态所需的磁场强度。

矫顽力值越大，表示磁性材料的抗磁退磁能力越强，对于需要稳定的磁性能的应用而言，较大的矫顽力是必要的。

5. 矫顽力（Hc）：矫顽力是指在外部磁场作用下，磁钢磁化状态从饱和状态变为无磁化状态所需的磁场强度。

矫顽力值越大，表示磁性材料的抗磁退磁能力越强，对于需要稳定的磁性能的应用而言，较大的矫顽力是必要的。

6. 矫顽力（Hc）：矫顽力是指在外部磁场作用下，磁钢磁化状态从饱和状态变为无磁化状态所需的磁场强度。

矫顽力值越大，表示磁性材料的抗磁退磁能力越强，对于需要稳定的磁性能的应用而言，较大的矫顽力是必要的。

7. 矫顽力（Hc）：矫顽力是指在外部磁场作用下，磁钢磁化状态从饱和状态变为无磁化状态所需的磁场强度。

永磁材料几大要素的关系磁性材料的三要素一般磁性材料的性能可以通过其四个参数来加以表述，即剩余磁感应强度（简称剩磁）Br（单位高斯Gs或毫特mT，1mT=10Gs），矫顽力Hcb（单位奥斯特Oe），内禀矫顽力Hcj（单位奥斯特Oe），最大磁能积（BH）max（单位兆高奥MGOe）,其中Br, Hcj, (BH)max三参数又是最直接的表示。

Br, Hcj, (BH)max三者的相互关系Br的大小一般可认为能表明磁件充磁后的表面磁场的高低；Hcj的大小可说明磁件充磁后抗退磁及耐温高低的能力；(BH)max是Br与Hcj乘积的最大值，它的大小直接表明了磁体的性能高低。

目前我们还没检测到粘结NdFeB(BH)max 能大于11.5的磁体。

一般来说，(BH)max 相近的磁体中，Br高，Hcj就偏低；Hcj高，Br就偏低。

我们不能仅仅以(BH)max的高低来确定产品的好坏，还要看Br和Hcj的高低是否适合我们所需的产品。

三者大小是否说明材料的好坏我们不能以Br, Hcj, (BH)max的高低来决定其好坏，要以产品的用途、所需的特性来确定三者的高低；即使在同等(BH)max值的条件下，也要看产品的用途、充磁的要求来决定采用高Br值、低Hcj，还是反之。

三者大小对充磁的影响众所周知，在同等的条件下，即相同尺寸、相同极数和相同的充磁电压，磁能积高的磁件所获得的表磁也高，但在相同的(BH)max值时，Br和Hcj的高低对充磁有以下影响：Br高，Hcj低：在同等充磁电压下，能得到较高的表磁；Br低，Hcj高：要得到相同表磁，需用较高充磁电压；对于多极充磁，要采用Br高Hcj低的磁粉，而对于磁瓦，一般采用Hcj高Br低的磁粉，这是由于磁瓦用于的电机在使用中要承受较大的去磁电流和过载。

钕铁硼(NdFeB)永磁材料是以金属间化合物Nd2Fe14B为基础的永磁材料。

钕铁硼具有极高的磁能积和矫顽力可吸起相当于自身重量的640倍的重物。

高能量密度的优点使钕铁硼永磁材料在现代工业和电子技术中获得了广泛应用，从而使仪器仪表、电声电机、磁选磁化等设备的小型化、轻量化、薄型化成为可能。

钕铁硼的优点是性能价格比高，具良好的机械特性，易于切削加工；不足之处在于居里温度点低，温度特性差，且易于粉化腐蚀，必须通过调整其化学成分和采取表面处理方法使之得以改进，从而达到实际应用的要求。

钕铁硼的制造采用粉末冶金工艺，将含有一定配比的原材料如：钕、镝、铁、钴、铌、镨、铝、硼铁等通过中频感应熔炼炉冶炼成合金钢锭，然后破碎制成3～5μm 的粉料，并在磁场中压制成型，成型后的生坯在真空烧结炉中烧结致密并回火时效，这样就得到了具有一定磁性能的永磁体毛坯。

毛坯经过磨削、钻孔切片等加工工序后，再经表面处理就得到了用户所需的钕铁硼成品。

表征磁性材料参数分别是：1、磁能积（BH）：定义：在永磁体的退磁曲线的任意点上磁通密度(B)与对应的磁场强度(H)的乘积。

它是表征永磁材料单位体积对外产生的磁场中总储存能量的一个参数。

单位：兆高·奥（MGOe）或焦/米3（J/m3）简要说明：退磁曲线上任何一点的B和H的乘积即BH我们称为磁能积，而B×H的最大值称之为最大磁能积，为退磁曲线上的D点。

磁能积是衡量磁体所储存能量大小的重要参数之一。

在磁体使用时对应于一定能量的磁体，要求磁体的体积尽可能小。

2、剩磁Br：定义：将铁磁性材料磁化后去除磁场，被磁化的铁磁体上所剩余的磁化强度。

3、矫顽力（Hcb、Hcj）Hcj（内禀矫顽力）使磁体的磁化强度降为零所需施加的反向磁场强度，我们称之为内禀矫顽力。

内禀矫顽力是衡量磁体抗退磁能力的一个物理量，是表示材料中的磁化强度M退到零的矫顽力。

在磁体使用中，磁体矫顽力越高，温度稳定性越好。

磁性材料的静态磁参数磁性材料在稳恒磁场作用下所定义和测量得到的磁参数不计及磁化的时间效应，就是所谓的静态磁参数，或称直流磁参数。

若作用在材料样品上的外加磁化场强度Ｈ由零单调地增加，则被磁化的样品上的磁感应强度Ｂ也由零增加，两者构成的关系曲线就是起始磁化曲线。

若每增加一个磁场强度，强经反复换向而使样品的磁感应强度处在该状态下的稳定的数值上，实际性能测量时的这种反复换向的操作称为磁锻炼，这样得到的Ｂ和Ｈ之间的关系曲线就叫作基本磁化曲线，又称换向磁化曲线。

在很低的磁化场下，磁化是可逆的，即Ｈ减为零，Ｂ也退为零，它们之间呈线性关系，没有滞后现象。

这一低磁场的区域的大小随材料和材料的状态而异。

在此区域中，磁导率（即表示磁化难易程度的一个磁参数）为常数，通常定义该磁导率为初始磁导率μi：　(1) 在较高磁化场强度下，磁化场强度减为零，磁感应强度不再退为零，而保留有一定的剩余磁感应强度。

在这个区域中测得的起始或基本磁化曲线上，过坐标原点Ｏ作直线与其相切，可得最大磁导率μm（图1）。

磁化场强度再增加，磁感应强度也有增加。

当磁化场强度到达饱和磁化场强度Hs时，对应此时的磁感应强度称技术饱和磁感应强度Bs，在工程技术上就简称为饱和磁感应强度。

此后，磁场强度再增大，磁感应强度虽有增加，但已与H成线性关系，这一阶段工程技术上用途不大。

若磁化场强度在+Hs和-Hs往返变化时，将形成通称的磁滞回线。

不同的磁化场强度对应有不同大小的磁滞回线。

并且，磁化场强度从+Hs开始减少到零再反向增大所对应的部分磁滞回线称回线的下降支；而从-Hs开始绝对值减少到零再正向增大所对应的部分磁滞回线称回线的上升支。

磁滞回线上对应于H=0的磁感应强度为剩磁Br，对应于B=0的反向磁化场强度为矫顽力Hc。

上面所说的对应饱和时的正常磁滞回线又称极限磁滞回线。

极限磁滞回线上的饱和磁感应强度Bs、剩余磁感应强度Br和矫顽力Hc，再加上基本磁化曲线上的初始磁导率μi和最大磁导率μm，对某一具体材料的样品来说，都是唯一的。
