110kV断路器,母线等设备的交流耐压试验技术方案

220kV安钢变电站工程110kV 电缆交流耐压试验方案河南送变电建设公司调试公司高压试验2005年08月审批页批准：审核：编制：一：试验目的:交流耐压试验是鉴定电气设备绝缘强度最直接的方法,它对于判断电气设备能否投入运行具有决定性的意义, 也是保证电气设备绝缘水平、避免发生绝缘事故的重要手段。

通过耐压试验检查电缆在生产和安装过程中造成的薄弱环节和隐患使其绝缘强度满足规定.二：试验依据：1)《电气装置安装工程电气设备交接试验标准》- GB50150-912)《现场绝缘试验实施导则》-DL474.4-923)厂家有关技术资料三：试验条件:1)电缆头制作已完成。

2)电缆相位已校准。

3)电缆绝缘电阻满足要求。

4)电缆绝缘屏蔽已可靠接地。

5)电缆距离满足试验的安全距离。

四：人员组织机构总指挥：宋俊烨副总指挥：王双庆试验负责人：王冠栋安全员负责：秦启勇试验人员：申远、王健、胡守业、赵世全、李大鹏、郭昊其它配合人员：厂家、李伟强、周彦彬五：试验设备准备：试验电源采用VFSR-35/750变频串联谐振成套装置：试验设备参数如下:5.1变频电源型号: VF-P-100 输入电压:380V输出电压:0-400V 输出容量:100KW输出电流:250A 频率调节范围:20-400HZ5.2励磁变压器:YD-100/5,10,15,20励磁变压器参数: 额定容量:100KVA额定输出电流：20A/10A/5A5.3试验电抗器: YDTK-1750/250 (本次试验使用1台)额定电压:250KV 额定电流: 7A额定容量:750KVA 额定电感: 167 H4.4电容分压器: TRF-750 (本次试验使用1节)电容量:1500PF 额定电压:250KV 准确级: 1.0级六：试验方法及步骤:试验根据以下标准并参照设备使用说明书及厂家技术参数.6.1试验电压值：导体和金属屏蔽间加压: 110 kV6.2操作步骤:1)准备工作A 检查试验接线检查试验设备的连接情况.电抗器是否连通,接地是否可靠,中间变档位是否适合以及接线安全距离.B 被试设备的绝缘电阻测量.C测试相加高压，非测试相短接接地。

110kv变压器耐压试验110kV变压器耐压试验是电力设备运行前的一项重要测试，旨在验证变压器的绝缘性能和耐压能力，确保其安全可靠地运行。

本文将介绍110kV变压器耐压试验的目的、测试方法、测试步骤以及测试结果的评估。

一、测试目的110kV变压器耐压试验的主要目的是检测变压器的绝缘性能，验证其在额定电压下的耐压能力。

通过该测试，可以评估变压器的绝缘系统是否符合设计要求，以及是否存在绝缘缺陷或故障。

二、测试方法110kV变压器耐压试验通常采用交流耐压试验方法。

测试时，将变压器的高压绕组与低压绕组分别接地，施加额定电压的交流电源，持续一定时间，观察变压器的绝缘状况和耐压性能。

三、测试步骤1. 准备工作：检查测试设备和仪器的状态，确保其正常工作；清理变压器表面，确保无灰尘和杂物。

2. 连接接线：根据测试要求，将测试设备与变压器的高压绕组和低压绕组进行连接，确保接线正确可靠。

3. 施加电压：根据变压器的额定电压，设置测试设备的输出电压，并逐渐升压至额定电压，保持一段时间。

4. 观察检测：在测试过程中，观察变压器的绝缘状况，如有异常情况及时记录并停止测试。

5. 测试结果评估：根据测试数据和观察结果，评估变压器的绝缘性能和耐压能力是否符合要求。

四、测试结果评估根据110kV变压器耐压试验的结果，可以对变压器的绝缘性能进行评估。

通常，变压器的绝缘电阻应满足一定的要求，耐压测试中不应出现击穿或闪络现象。

如果测试结果符合要求，则说明变压器的绝缘系统良好，可以安全投入运行；如果测试结果不符合要求，则需要进一步分析原因，并采取相应的维修或更换措施。

110kV变压器耐压试验是确保变压器安全可靠运行的重要环节。

通过该测试，可以评估变压器的绝缘性能和耐压能力，及时发现和解决潜在的绝缘问题，保障电力系统的正常运行。

110kv电缆交流耐压试验标准
110kV电缆交流耐压试验标准指的是对110kV电缆进行耐压测试
时所遵循的标准。

一般参考的标准有国家及地方性标准、国家行业标准、企业内部标准等。

具体的标准包括以下内容：
1. GB 14049-93《电缆试验通则》：对电缆试验的一般规定、试
验设备和试验方法进行了统一规范，适用于各种电缆的性能试验和耐
压试验。

2. DL/T 596-2012《高压电缆及附件交流耐压试验规程》：适用
于额定电压110kV及以下高压电力电缆及其附件的交流耐压试验。

规
定了试验的具体过程、试验设备、试验参数等内容。

根据以上标准，110kV电缆交流耐压试验的主要参数包括：耐压
电压、耐压时间、试验电流、波形要求等。

根据要求，进行试验前应
进行预试验，确定试验电压等参数，并确保测试设备正常运行和校准。

在进行耐压试验时，应按照规定设置试验电压，通常为1.5倍的
额定电压加上2kV。

耐压时间按照要求进行，并观察电缆试样是否产生击穿、闪络等现象。

耐压试验的目的是验证电缆绝缘系统的耐压能力，以确保电缆在
正常运行状态下不发生绝缘击穿和闪络等故障。

通过耐压试验可以评
估电缆绝缘系统的质量，并指导电缆的安装和使用。

以上信息仅为参考，具体的110kV电缆交流耐压试验标准应根据实际情况参考相关标
准和技术要求进行确定。

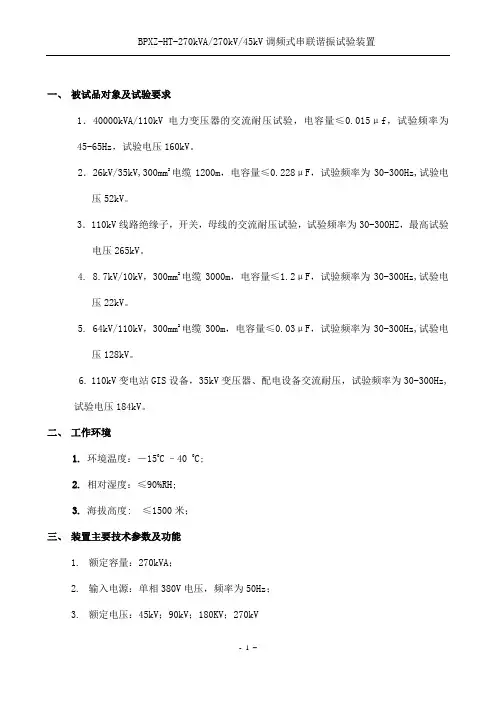

一、被试品对象及试验要求1．40000kVA/110kV电力变压器的交流耐压试验，电容量≤0.015μf，试验频率为45-65Hz，试验电压160kV。

2．26kV/35kV,300mm2电缆1200m，电容量≤0.228μF，试验频率为30-300Hz,试验电压52kV。

3．110kV线路绝缘子，开关，母线的交流耐压试验，试验频率为30-300HZ，最高试验电压265kV。

4. 8.7kV/10kV，300mm2电缆3000m，电容量≤1.2μF，试验频率为30-300Hz,试验电压22kV。

5. 64kV/110kV，300mm2电缆300m，电容量≤0.03μF，试验频率为30-300Hz,试验电压128kV。

6. 110kV变电站GIS设备，35kV变压器、配电设备交流耐压，试验频率为30-300Hz,试验电压184kV。

二、工作环境1.环境温度：－150C–40 0C;2.相对湿度：≤90%RH;3.海拔高度: ≤1500米；三、装置主要技术参数及功能1.额定容量：270kVA；2.输入电源：单相380V电压，频率为50Hz；3.额定电压：45kV；90kV；180KV；270kV4.额定电流：6A； 3A； 1.0A；5.工作频率：20-300Hz；6.波形畸变率：输出电压波形畸变率≤1%；7.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；8.温升：额定负载下连续运行60min后温升≤65K；9.品质因素：装置自身Q≥30(f=45Hz)；10.保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；11.测量精度：系统有效值1.5级；四、设备遵循标准GB10229-88 《电抗器》GB1094 《电力变压器》GB50150-2006 《电气装置安装工程电气设备交接试验标准》DL/T 596-1996 《电力设备预防性试验规程》GB1094.1-GB1094.6-96 《外壳防护等级》GB2900 《电工名词术语》GB/T16927.1~2-1997 《高电压试验技术》五、装置容量确定26kV/35KV,300mm2电缆1200m，电容量≤0.228μF，试验频率为30-300Hz试验电压52kV。

110KVXX扩输变工程2#主变交流耐压试验方案二月110KVXX扩输变工程2#主变交流耐压试验方案编制:审核:批准:编制日期目录1.试验目旳2.变压器重要参数3.试验设备4.试验程序5.试验原则6.试验条件及措施7.危险点分析和预控措施摘要：本方案提出了110KV XX扩输变工程2#主变交流耐压试验旳试验准备、试验程序、试验接线以及安全措施等内容。

有关词：变压器交流耐压试验方案一、试验目旳检查新投运一次设备旳绝缘与否完好。

电力变压器投运前旳试验，以检查设备旳制造及安装质量，保证其安全投入运行。

二、变压器重要参数XXXXXXXX三、试验设备试验仪器用VFSR变频串联谐振试验装置及其他辅助测量仪器工具等。

配置为：1.变频电源（VFSR-220/220 1台）输入电压380V，三相，50Hz 输出电压：0～440V输出容量：20kW 输出电流：50A频率调整范围：20～300Hz2.励磁变（YD-20/20 1台并联）输入：400V ，50A 输出：11.2KV/12.3KV/13.8KV额定容量：20kW3. 试验电抗器（YDTK-55/55 6只并联）额定电压：55kV 20Hz ~ 300Hz额定电流：1A 额定容量：55kVA4.分压器（TRF-200/0.01 1只）电容量：10000pF 额定电压：200kV5.其他辅助测量仪器工具等四、试验程序1、绝缘电阻试验2、交流耐压试验3、绝缘电阻试验五、试验原则1、GB 50150-《电气装置安装工程电气设备交接试验原则》。

2、试验项目：六、试验条件1、被试变压器组装完毕，真空注油后应静止48小时以上。

变压器本体已放气。

2、变压器高压侧、中压侧、低压侧及中性点所有一次线与外部连接线拆除，拆除旳外部架空线及连接母排三相短路并接地，与变压器高压、中压、低压侧旳距离满足耐压试验规定。

套管CT二次侧应短路接地。

3、变压器旳现场常规试验项目，如绝缘电阻、吸取比（极化指数）、介质损耗因数(tanδ)、直流电阻、电压比、绝缘油试验等已完毕，试验成果应符合试验原则旳规定；4、现场应提供380V三相电源。

110kV GIS组合电气设备交流耐压试验方案河南送变电建设公司220kV济东变电站工程项目部二零零八年十二月审批页批准：审核：编制：一：试验目的:交流耐压试验是鉴定电气设备绝缘强度最直接的方法,它对于判断电气设备能否投入运行具有决定性的意义, 也是保证电气设备绝缘水平、避免发生绝缘事故的重要手段。

通过“老练”试验和耐压试验检查GIS 设备在长途运输中引起的内部零件位移和安装过程中遗留杂物等造成的薄弱环节和隐患使其绝缘强度满足规定.二：试验依据：1)《电气装置安装工程电气设备交接试验标准》- GB50150-912)《现场绝缘试验实施导则》-DL474.4-923)厂家有关技术资料三：试验条件:1)设备连接、安装完毕,常规试验合格后, 六氟化硫气体压力为额定值,微水含量合格。

2)试验前应拆除引开设备连线,保证足够的安全距离。

3)二次绕组短接接地。

四：人员组织机构总指挥：张广玉试验负责人：陈军伟试验技术负责：徐振磊安全员：程小州试验人员：丁书国、刘景明五：试验设备准备：试验电源采用:VFSR-35/750变频串联谐振成套装置,有试验厂家人员指导现场试验准备工作.并有西安西开高压电气股份有限公司现场配合工作.试验设备参数如下:4.1变频电源型号: VF-P-100 输入电压:380V输出电压:0-400V 输出容量:100KW输出电流:250A 频率调节范围:20-400HZ4.2励磁变压器:YD-100/5,10,15,20励磁变压器参数: 额定容量:100KVA额定输出电流：20A/10A/5A4.3试验电抗器: YDTK-1750/250 (本次试验使用两台)额定电压:250KV 额定电流: 7A额定容量:750KVA 额定电感: 167 H4.4电容分压器: TRF-750 (本次试验使用两台)电容量:1500PF 额定电压:250KV准确级: 1.0级五、试验方法及步骤:试验根据以下标准并参照设备使用说明书及厂家技术参数.5.1试验电压值为出场试验电压值的80%.GIS设备对地:230kV×80%=184 kV5.2操作步骤:1)准备工作A 检查试验接线检查试验设备的连接情况.电抗器是否连通,接地是否可靠,中间变档位是否适合以及接线安全距离.B 被试设备的绝缘电阻测量.C 被试设备实际电容测量.D 计算谐振频率、负载电流,按实际接线情况校对分压比.E 接线图如下：VF：变频电源 T：励磁变压器 L：电抗器 C1，C2：分压电容CX：试品 MOA：避雷器2)老炼试验从零起升压,逐步递增升至U M /√3(70kV) 保持三分钟,然后慢慢升至额定电压(121kV) 保持十五分钟,再慢慢下降至零(净化老练试验程序与厂家协商)。

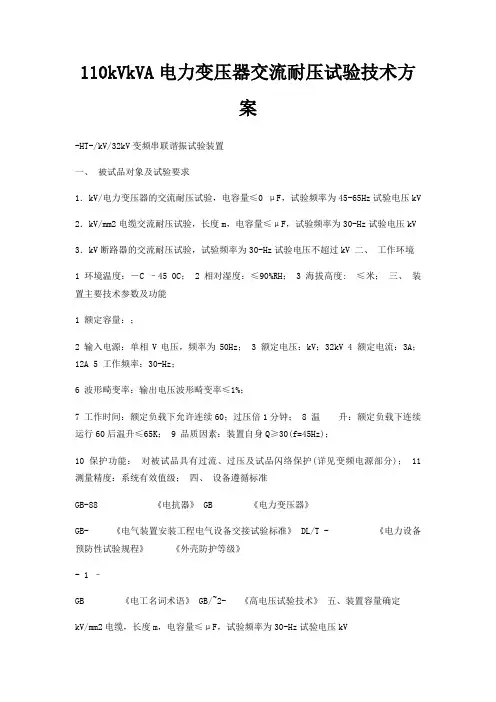

110kVkVA电力变压器交流耐压试验技术方案-HT-/kV/32kV变频串联谐振试验装置一、被试品对象及试验要求1．kV/电力变压器的交流耐压试验，电容量≤0 μF，试验频率为45-65Hz试验电压kV 2．kV/mm2电缆交流耐压试验，长度m，电容量≤μF，试验频率为30-Hz试验电压kV 3．kV断路器的交流耐压试验，试验频率为30-Hz试验电压不超过kV 二、工作环境1 环境温度：－C –45 0C；2 相对湿度：≤90%RH；3 海拔高度: ≤米；三、装置主要技术参数及功能1 额定容量：；2 输入电源：单相V电压，频率为50Hz；3 额定电压：kV；32kV4 额定电流：3A；12A5 工作频率：30-Hz；6 波形畸变率：输出电压波形畸变率≤1%；7 工作时间：额定负载下允许连续60；过压倍1分钟； 8 温升：额定负载下连续运行60后温升≤65K； 9 品质因素：装置自身Q≥30(f=45Hz)；10 保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)； 11 测量精度：系统有效值级；四、设备遵循标准GB-88 《电抗器》 GB 《电力变压器》GB- 《电气装置安装工程电气设备交接试验标准》 DL/T - 《电力设备预防性试验规程》《外壳防护等级》- 1 –GB 《电工名词术语》 GB/~2- 《高电压试验技术》五、装置容量确定kV/mm2电缆，长度m，电容量≤μF，试验频率为30-Hz试验电压kV频率取35Hz试验电流 I=2π试 =2π×35××10-6××= 对应电抗器电感量 L=1/ω2C=H设计八节电抗器，使用电抗器四节串联二组并联，则单节电抗器为48/32kV//H验证: 1、kV/电力变压器的交流耐压试验，电容量≤0 μF，试验频率为45-65Hz试验电压kV使用电抗器五节串联，此时电感量为L=*5=H试验频率f=1/2π√LC=1/(2××√××10-6)= 试验电流 I=2π试 =2π×××10-6××=结论：装置容量定为/kV/kV/32kV，分八节电抗器，电抗器单节为48/32kV//H通过组合使用能满足上述被试品的试验要求试验时设备使用关系列表设备组合被试品对象电抗器48/32kV 八节使用电抗器五节串联m使用电抗器四节串联二组并联使用电抗器七节串联激励变压器输出端选择5kV 5kV 10kVkV主变 kV电缆 kV断路器六、系统配置及其参数1 激励变压器-15/5/10kV/ 1台a) 额定容量：15； b) 输入电压：V，单相；- 2 –c) 输出电压：5kV；10kV； d) 结构：干式； e) 重量：约95kg；2 变频电源-HT-F -15kW/V 1台a) 额定输出容量：15kWb) 工作电源：±10%V，工频 c) 输出电压：0 – V，单相， d) 额定输入电流： e) 额定输出电流： f) 输出波形：正弦波 g) 电压分辨率： h) 电压测量精度：% i) 频率调节范围：30 – Hz j) 频率调节分辨率：≤ k) 频率稳定度： %l) 运行时间：额定容量下连续60m) 额定容量下连续运行60元器件最高温度≤65K; n) 噪声水平：≤50dB o) 可实现以下功能1) 内部由嵌入式触摸屏控制操作功能得到优化操作简单2) 自动扫频寻找谐振点频率范围20-Hz可手动设置扫频范围扫频最大耗时3分钟(全频扫) 频率分辨率3) 自动试验用户可设置试验程序系统自动按设置的程序完成试验过程4) 自动试验时自动跟踪系统的谐振状态当谐振状态发生变化超过设置的区域时系统自动跟踪谐振点在整个过程中保证系统工作在最优出力状态，调频时绘制频率电压曲线5) 耐压时自动跟踪电压电压正常波动时自动调整电压到目标电压由用户根据试验情况进行操作6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出- 3 –7) 软件经过严格模拟运行检验，运行安全、稳定、可靠8) 自动保存试验数据数据查询功能根据查询条件查询以往的试验数据；9) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压、电流 10) 保护功能：具有断电、过流、过压及闪络保护功能；a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿 d) 断电保护：试验电源断电后，装置能快速保护11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松动12) 外观及操作界面充分采用人性化设计，美观大方，操作简便 13) 重量约28kg；3 高压电抗器DK-48/32kV 8节a) 额定容量：48; b) 额定电压：32kV； c) 额定电流：； d) 电感量：H/单节；e) 品质因素：Q≥30 (f=45Hz)； f) 结构：干式； g) 重量：约52kg；4 电容分压器- kV -pF 1套a) 额定电压：kV； b) 高压电容量：pF c) 介质损耗：tgσ≤%； d) 分压比：：1 e) 测量精度：有效值级;- 4 –f) 重量：约18kg；七、供货清单一览表配置设备一览表序号 1 2 3 4 5 序号 1 2 3。

220kV安钢变电站工程110kV 电缆交流耐压试验方案河南送变电建设公司调试公司高压试验2005年08月审批页批准：审核：编制：一：试验目的:交流耐压试验是鉴定电气设备绝缘强度最直接的方法,它对于判断电气设备能否投入运行具有决定性的意义, 也是保证电气设备绝缘水平、避免发生绝缘事故的重要手段。

通过耐压试验检查电缆在生产和安装过程中造成的薄弱环节和隐患使其绝缘强度满足规定.二：试验依据：1)《电气装置安装工程电气设备交接试验标准》- GB50150-912)《现场绝缘试验实施导则》-DL474.4-923)厂家有关技术资料三：试验条件:1)电缆头制作已完成。

2)电缆相位已校准。

3)电缆绝缘电阻满足要求。

4)电缆绝缘屏蔽已可靠接地。

5)电缆距离满足试验的安全距离。

四：人员组织机构总指挥：宋俊烨副总指挥：王双庆试验负责人：王冠栋安全员负责：秦启勇试验人员：申远、王健、胡守业、赵世全、李大鹏、郭昊其它配合人员：厂家、李伟强、周彦彬五：试验设备准备：试验电源采用VFSR-35/750变频串联谐振成套装置：试验设备参数如下:5.1变频电源型号: VF-P-100 输入电压:380V输出电压:0-400V 输出容量:100KW输出电流:250A 频率调节范围:20-400HZ5.2励磁变压器:YD-100/5,10,15,20励磁变压器参数: 额定容量:100KVA额定输出电流：20A/10A/5A5.3试验电抗器: YDTK-1750/250 (本次试验使用1台)额定电压:250KV 额定电流: 7A额定容量:750KVA 额定电感: 167 H4.4电容分压器: TRF-750 (本次试验使用1节)电容量:1500PF 额定电压:250KV 准确级: 1.0级六：试验方法及步骤:试验根据以下标准并参照设备使用说明书及厂家技术参数.6.1试验电压值：导体和金属屏蔽间加压: 110 kV6.2操作步骤:1)准备工作A 检查试验接线检查试验设备的连接情况.电抗器是否连通,接地是否可靠,中间变档位是否适合以及接线安全距离.B 被试设备的绝缘电阻测量.C测试相加高压，非测试相短接接地。

110kv电缆试验方案
以下是一种可能的110kV电缆试验方案：
1. 直流耐压试验：在试验前，需要将电缆完全放电。

然后，将试验设备连接到电缆的两个终端，施加指定的直流电压，持续一段时间（通常为15分钟），以检测电缆的绝缘性能。

2. 交流耐压试验：在试验前，同样需要将电缆完全放电。

然后，将试验设备连接到电缆的两个终端，施加指定的交流电压，持续一段时间（通常为15分钟），以检测电缆的绝缘性能。

3. 附加损耗试验：在试验前，将电缆的终端连接到试验设备。

施加额定电压，并测量电缆的电流和功率因数，以评估电缆的导体和绝缘材料的损耗。

4. 短路阻抗试验：在试验前，需要将电缆的两个终端短接。

然后，施加一定的电压到电缆的一个终端，测量从另一个终端到短接点的电流，以评估电缆的短路阻抗。

5. 电缆局放试验：在试验前，需要将电缆完全放电。

然后，将试验设备连接到电缆的终端，施加额定电压，并测量电缆上的局放信号，以评估电缆的绝缘性能和潜在缺陷。

请注意，上述试验方案是基于一般的110kV电缆试验要求，具体的试验方案可能会根据电缆类型和应用要求而有所不同。

在进行试验
之前，应仔细阅读电缆供应商提供的技术规范和试验要求，并按照相关标准进行试验。

同时，在试验过程中，应保证安全，并遵循相应的操作规程。

110kv全站试验方案
110kv全站试验方案主要包括以下步骤：
1. 设备检查：检查变电站内的所有设备，包括变压器、断路器、隔离开关、电流互感器、电压互感器等，确保设备完好无损，符合设计要求。

2. 绝缘电阻测试：对所有设备的绝缘电阻进行测试，确保设备的绝缘性能良好，符合相关标准。

3. 交流耐压试验：对所有设备的交流耐压进行测试，确保设备在正常工作电压下能够稳定运行。

4. 继电保护装置校验：对变电站内的继电保护装置进行校验，确保其功能正常，能够在设备发生故障时及时切断故障电流。

5. 接地电阻测试：对变电站的接地电阻进行测试，确保接地电阻值符合设计要求，保障设备和人身安全。

6. 电缆耐压试验：对变电站内的电缆进行耐压试验，确保电缆的电气性能符合设计要求。

7. 模拟故障试验：模拟实际运行中的故障情况，对设备的保护功能进行测试，确保设备在发生故障时能够正确动作。

8. 传动试验：对断路器、隔离开关等设备的传动机构进行试验，确保其动作灵活、准确。

9. 自动化系统测试：对变电站的自动化系统进行测试，包括遥测、遥控、遥信等功能，确保系统能够正常工作。

10. 验收合格：在完成以上所有试验后，进行验收合格程序，确保所有设备符合设计要求和相关标准。

以上是110kv全站试验方案的大致步骤，具体操作可能因实际情况而有所不同。

建议根据具体情况进行调整和完善。

IlOkVGIS交流耐压试验方法一、试验目的1、判断IIokVGIS进出线套管、GlS管母内部等绝缘性能是否良好；2、判断IIOkVGIS内各高压传感器功能是否良好，比如高压感应灯是否正常亮，传感器二次回路是否脱线；3、判断IIokV母线PT三相计量、测量、保护及零序二次电压输出是否正确；4、检查IIokVGIS一次相序是否正确。

二、安全措施1、耐压前应拆除IIOkVGIS进出线套管上连接的引线（备注：在拆除IlokV 架空线的引线前，应事先将架空线挂上接地线，防止感应电伤人），并使引线与套管上的设备线夹保持L5m及以上的安全距离，并将拆下来的三相引线可靠接地，防止耐压时产生的高压感应电压“外溢”从而造成人员伤害；2、耐压前应检查各个气室的密度继电器旁的阀门均处于打开状态，且密度继电器上显示气室的气压在额定值以上；3、考虑到做交接试验时，现场施工条件复杂，所以该耐压试验应尽量选择在白天摆好设备做好准备，夜间开始试验。

4、将耐压区域用警示带围起来，对外悬挂“止步，高压危险”标识牌，围起来的区域应包括耐压仪器摆放区、IlOkVGIS进出线套管垂直映射区，但IloGIS管母区域可以不做隔离措施。

5、为保证IlOkVGIS耐压顺利进行，尽量要求设备厂家全程在场指导；6、耐压前，将各间隔电流回路端子排用细铁丝短接并可靠接地，将母线PT汇控柜的母线电压空开全部拉开，并打开电压回路连片，尤其是零序电压回路的连片；7、耐压前，应用500OV高压摇表测量被试设备绝缘电阻，绝缘合格后，方能进行后续的交流耐压试验，测完绝缘后充分放电；8、升压前工作负责人应再次检查仪器是否可靠接地，建议增加一个接地点；9、升压前工作负责人应再次确认各危险区域是否已派专人看守，并提示操作人在升压前应大声喊到：准备升压了，大家注意安全。

三、耐压步骤（―）IlOkVGlS 一次核相并测绝缘电阻1、考虑到IlokVGlS几乎所有设备均封闭在管母内部，且在设备安装时，有某支路与母线连接时发生错相的风险，所以有必要进行一次核相；2、核相前设备状态：1）母线PT间隔：合上母线侧接地开关，并拆除该接地开关外部接地铜排，母线PT隔离刀闸处于分闸状态；2）线路及主变间隔：合上断路器两侧隔离刀闸、断路器、出线侧（或变压器侧）接地开关，并拆除该接地开关外部接地铜排；3）母联或分段间隔：合上断路器两侧隔离刀闸，合上断路器；4）如果现场的IlOkVGIS 系统是双母线接线，应按上述步骤分别进行。

110kV GIS交流耐压试验方案【摘要】方案提出了110kV变电站110kV GIS交流耐压试验的加压程序、试验接线、方法、安全措施及配合事项等内容。

一、工程概况：本工程为新建110kV变电站工程，110kV部分采用SF6封闭式组合电器（以下简称GIS）设备。

110kV进线2个间隔、出线3个间隔、分段2个间隔、母线3段为一体的GIS，采用厦门高压开关电气股份有限公司的设备。

电气接线选择两线三变扩大外桥接线方式。

GIS型号为LWG2-126，属于SF6气体绝缘金属封闭开关设备。

二、试验目的：为了检查GIS总体安装后的绝缘性能是否完好，验证是否存在各种隐患(如内部如遗留杂物、安装工艺不良、运输过程中引起内部零件移位等原因，可能会改变原设计的电场分布而造成薄弱环节和隐患)，所导致内部故障或可能会在运行中造成重大事故。

为保证该设备安全投入运行，故进行交流耐压试验。

三、试验依据：1、GB 50150-2006《电气装置安装工程电气设备交接试验标准》2、GB 7674－1997 《72.5 kV及以上气体绝缘金属封闭开关设备》3、Q/FJG10029，2-2004福建省电力有限公司企业标准《电力设备交接和预防性试验规程》第7.1.1条规定，试验电压值为出厂试验电压的80%。

产品出厂试验电压断口及导体对地110kV为230kV，现场交接试验电压断口及导体对地110kV为184kV。

4、I EC517和GB7674均认为试验电压频率在10-300Hz范围内与工频电压试验基本等效。

5、GIS生产厂家（厦门高压开关电气股份有限公司）出厂试验报告及有关技术文件。

四、人员组织：1、项目经理：2、技术负责：3、现场负责人:4、现场试验负责人及数据记录：5、被试GIS一、二次回路短路接地与放电、并将升压设备的高压部分短路负责人：，监护：6、试验设备接线及实际加压操作负责人：，监护：7、现场安全员：8、试验技术人员共4人，辅助工若干人9、外部协助人员：现场安装人员，监理及业主代表等人员。

110kV电缆交流耐压试验方案批准：审核：编写：目录第一章 110kV电缆交流耐压试验方案 (1)1、试验目的 (1)2、电缆参数 (1)3、试验方案 (1)4、试验接线图及试验仪器 (2)5、试验电源的落实 (3)6、试验地点及加压方式的选择 (3)7、试验注意事项及操作步骤 (3)8、结束试验 (4)9、试验组织机构 (4)第二章安全风险控制措施 (4)1、安全措施 (4)2、试验风险及防范 (5)第三章事故应急处理措施 (6)1、触电应急 (6)2、火灾事故 (7)3、交通事故 (7)4、发生高温中暑 (7)第一章 110kV 电缆交流耐压试验方案1、试验目的检查电缆在施工后的绝缘情况，同时检查电缆终端及电缆中间头的制作工艺及质量，考核电缆的绝缘状况。

2、电缆参数 。

根据现场实际情况，本次电缆耐压110kV 老大屋站110kV 屋铁线间隔采用电缆不接进电缆仓，直接在电缆头处装设试验套管。

本次电缆耐压试验点：试验设备停放在110kV 老大屋站内右侧站内道路上，采用高压引线连接至电缆试验套管位置上。

3、试验方案3.1由于本次110kV 电缆线路是全新电力电缆线路，根据Q/CSG 1205019-2018《电力设备交接验收规程》规定，橡塑电缆优先采用20～300H Z 交流耐压试验，64/110kV 电力电缆采用试验电压Us=2.0U 0=128kV ；t= 60min 。

A 、B 、C 相电缆试验电压：Us=2.0U 0=128kV ；t= 60min 。

3.2试验频率及电抗器电流计算：根据LC 21f π=，fCUs 2π=I ，考虑使用2节电抗器，电抗器：216kV 30A/节、14.3H ，2只。

经计算可得：3.2.1 110kV电缆耐压参数（试验电流、频率）:[1]单相耐压：f单相=51.73Hz，I单相=27.54A；[2]两相耐压：f两相=36.58Hz，I单相=38.95A；[3]三相耐压：f三相=29.86Hz，I单相=47.70A。

110kv电缆主绝缘交流耐压试验下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
