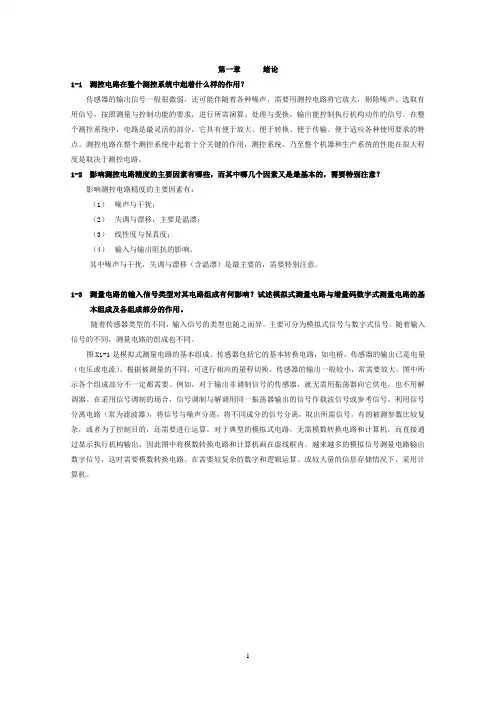

第一章绪论1-1测控电路在整个测控系统中起着什么样的作用?传感器的输出信号一般很微弱,还可能伴随着各种噪声,需要用测控电路将它放大,剔除噪声、选取有用信号,按照测量与控制功能的要求,进行所需演算、处理与变换,输出能控制执行机构动作的信号。
在整个测控系统中,电路是最灵活的部分,它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用,测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
1-2影响测控电路精度的主要因素有哪些,而其中哪几个因素又是最基本的,需要特别注意?影响测控电路精度的主要因素有:(1)噪声与干扰;(2)失调与漂移,主要是温漂;(3)线性度与保真度;(4)输入与输出阻抗的影响。
其中噪声与干扰,失调与漂移(含温漂)是最主要的,需要特别注意。
1-3测量电路的输入信号类型对其电路组成有何影响?试述模拟式测量电路与增量码数字式测量电路的基本组成及各组成部分的作用。
随着传感器类型的不同,输入信号的类型也随之而异。
主要可分为模拟式信号与数字式信号。
随着输入信号的不同,测量电路的组成也不同。
图X1-1是模拟式测量电路的基本组成。
传感器包括它的基本转换电路,如电桥,传感器的输出已是电量(电压或电流)。
根据被测量的不同,可进行相应的量程切换。
传感器的输出一般较小,常需要放大。
图中所示各个组成部分不一定都需要。
例如,对于输出非调制信号的传感器,就无需用振荡器向它供电,也不用解调器。
在采用信号调制的场合,信号调制与解调用同一振荡器输出的信号作载波信号或参考信号。
利用信号分离电路(常为滤波器),将信号与噪声分离,将不同成分的信号分离,取出所需信号。
有的被测参数比较复杂,或者为了控制目的,还需要进行运算。
对于典型的模拟式电路,无需模数转换电路和计算机,而直接通过显示执行机构输出,因此图中将模数转换电路和计算机画在虚线框内。
越来越多的模拟信号测量电路输出数字信号,这时需要模数转换电路。

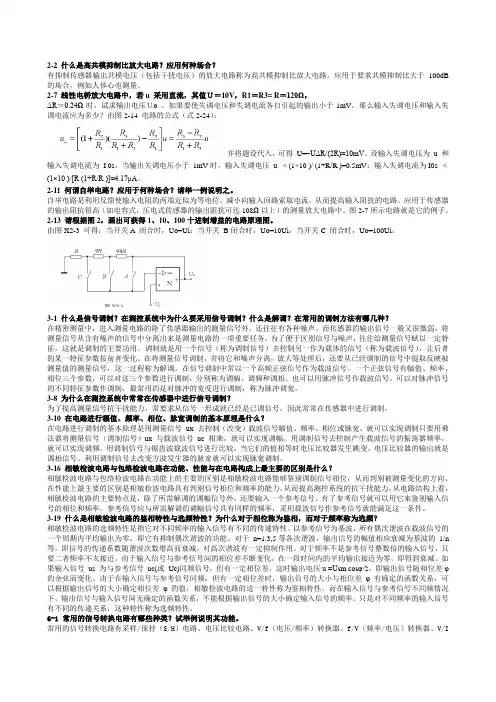

2-2 什么是高共模抑制比放大电路?应用何种场合?有抑制传感器输出共模电压(包括干扰电压)的放大电路称为高共模抑制比放大电路。
应用于要求共模抑制比大于100dB 的场合,例如人体心电测量。
2-7 线性电桥放大电路中,若u 采用直流,其值U=10V,R1=R3= R=120Ω,ΔR=0.24Ω时,试求输出电压Uo 。
如果要使失调电压和失调电流各自引起的输出小于1mV,那么输入失调电压和输入失调电流应为多少?由图2-14 电路的公式(式2-24):并将题设代入,可得U=–UΔR/(2R)=10mV。
设输入失调电压为u 和输入失调电流为I 0s,当输出失调电压小于1mV时,输入失调电压u ﹤(1×10 )/ (1+R/R )=0.5mV;输入失调电流为I0s ﹤(1×10 )/[R (1+R/R )]=4.17μA。
2-11 何谓自举电路?应用于何种场合?请举一例说明之。
自举电路是利用反馈使输入电阻的两端近似为等电位,减小向输入回路索取电流,从而提高输入阻抗的电路。
应用于传感器的输出阻抗很高(如电容式,压电式传感器的输出阻抗可达108Ω以上)的测量放大电路中。
图2-7所示电路就是它的例子。
2-13 请根据图2,画出可获得1、10、100十进制增益的电路原理图。
由图X2-3 可得:当开关A 闭合时,Uo=Ui;当开关B闭合时,Uo=10Ui,当开关C 闭合时,Uo=100Ui。
3-1 什么是信号调制?在测控系统中为什么要采用信号调制?什么是解调?在常用的调制方法有哪几种?在精密测量中,进入测量电路的除了传感器输出的测量信号外,还往往有各种噪声。
而传感器的输出信号一般又很微弱,将测量信号从含有噪声的信号中分离出来是测量电路的一项重要任务。
为了便于区别信号与噪声,往往给测量信号赋以一定特征,这就是调制的主要功用。
调制就是用一个信号(称为调制信号)去控制另一作为载体的信号(称为载波信号),让后者的某一特征参数按前者变化。

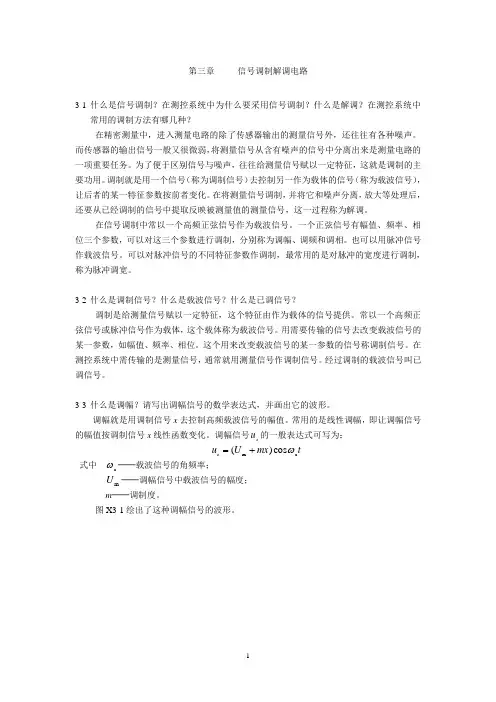

第三章信号调制解调电路3-1 什么是信号调制?在测控系统中为什么要采用信号调制?什么是解调?在测控系统中常用的调制方法有哪几种?在精密测量中,进入测量电路的除了传感器输出的测量信号外,还往往有各种噪声。
而传感器的输出信号一般又很微弱,将测量信号从含有噪声的信号中分离出来是测量电路的 一项重要任务。
为了便于区别信号与噪声,往往给测量信号赋以一定特征,这就是调制的主要功用。
调制就是用一个信号(称为调制信号)去控制另一作为载体的信号(称为载波信号),让后者的某一特征参数按前者变化。
在将测量信号调制,并将它和噪声分离,放大等处理后,还要从已经调制的信号中提取反映被测量值的测量信号,这一过程称为解调。
在信号调制中常以一个高频正弦信号作为载波信号。
一个正弦信号有幅值、频率、相位三个参数,可以对这三个参数进行调制,分别称为调幅、调频和调相。
也可以用脉冲信号作载波信号。
可以对脉冲信号的不同特征参数作调制,最常用的是对脉冲的宽度进行调制,称为脉冲调宽。
3-2 什么是调制信号?什么是载波信号?什么是已调信号?调制是给测量信号赋以一定特征,这个特征由作为载体的信号提供。
常以一个高频正弦信号或脉冲信号作为载体,这个载体称为载波信号。
用需要传输的信号去改变载波信号的某一参数,如幅值、频率、相位。
这个用来改变载波信号的某一参数的信号称调制信号。
在测控系统中需传输的是测量信号,通常就用测量信号作调制信号。
经过调制的载波信号叫已调信号。
3-3 什么是调幅?请写出调幅信号的数学表达式,并画出它的波形。
调幅就是用调制信号x 去控制高频载波信号的幅值。
常用的是线性调幅,即让调幅信号的幅值按调制信号x 线性函数变化。
调幅信号s u 的一般表达式可写为:t mx U u c m s cos )(ω+=式中c ω──载波信号的角频率;m U ──调幅信号中载波信号的幅度; m ──调制度。
图X3-1绘出了这种调幅信号的波形。
图X3-1 双边带调幅信号a) 调制信号 b) 载波信号 c) 双边带调幅信号3-4 什么是调频?请写出调频信号的数学表达式,并画出它的波形。

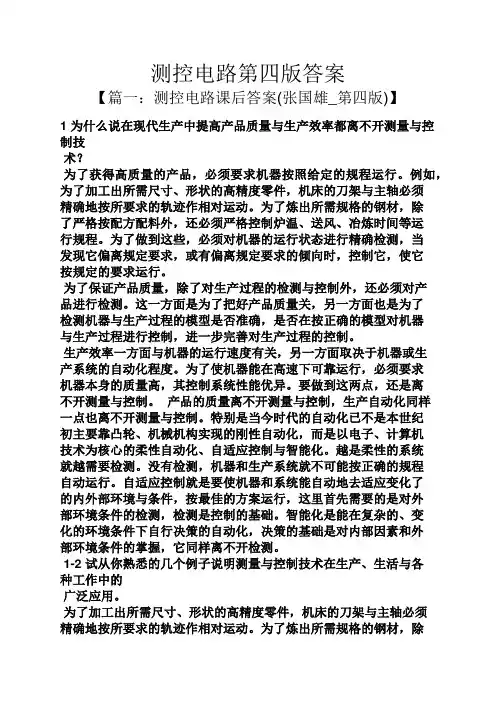

测控电路第四版答案【篇一:测控电路课后答案(张国雄_第四版)】1 为什么说在现代生产中提高产品质量与生产效率都离不开测量与控制技术?为了获得高质量的产品,必须要求机器按照给定的规程运行。
例如,为了加工出所需尺寸、形状的高精度零件,机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。
为了炼出所需规格的钢材,除了严格按配方配料外,还必须严格控制炉温、送风、冶炼时间等运行规程。
为了做到这些,必须对机器的运行状态进行精确检测,当发现它偏离规定要求,或有偏离规定要求的倾向时,控制它,使它按规定的要求运行。
为了保证产品质量,除了对生产过程的检测与控制外,还必须对产品进行检测。
这一方面是为了把好产品质量关,另一方面也是为了检测机器与生产过程的模型是否准确,是否在按正确的模型对机器与生产过程进行控制,进一步完善对生产过程的控制。
生产效率一方面与机器的运行速度有关,另一方面取决于机器或生产系统的自动化程度。
为了使机器能在高速下可靠运行,必须要求机器本身的质量高,其控制系统性能优异。
要做到这两点,还是离不开测量与控制。
产品的质量离不开测量与控制,生产自动化同样一点也离不开测量与控制。
特别是当今时代的自动化已不是本世纪初主要靠凸轮、机械机构实现的刚性自动化,而是以电子、计算机技术为核心的柔性自动化、自适应控制与智能化。
越是柔性的系统就越需要检测。
没有检测,机器和生产系统就不可能按正确的规程自动运行。
自适应控制就是要使机器和系统能自动地去适应变化了的内外部环境与条件,按最佳的方案运行,这里首先需要的是对外部环境条件的检测,检测是控制的基础。
智能化是能在复杂的、变化的环境条件下自行决策的自动化,决策的基础是对内部因素和外部环境条件的掌握,它同样离不开检测。
1-2 试从你熟悉的几个例子说明测量与控制技术在生产、生活与各种工作中的广泛应用。
为了加工出所需尺寸、形状的高精度零件,机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。
第一章绪论1、测控系统主要由传感器(测量装置)、测量控制电路(测控电路)、执行机构组成2、测控电路的主要要求:精、快、灵、可靠3、测控电路的特点:精度高、动态性能好、高的识别和分析能力、可靠性高、经济性好4、为了提高信号的抗干扰能力,往往需要对信号进行调制。
在紧密测量中希望从信号一形成就成为已调制信号,因此常在传感器中进行调制。
5用电感传感器测量工件轮廓形状时—这是一个幅值按被测轮廓调制的已调制信号---称为调幅信号6、用应变片测量梁的变形,并将应变片接入交流电桥。
这时电桥的输出也是调幅信号,载波信号的频率为电桥供电频率,电桥输出信号的幅值为应变片的变形所调制。
7、采用光栅、激光干涉法等测量位移时时传感器的输出为增量码信号。
8、增量码信号是一种反映过程的信号,或者说是一种反映变化增量的信号。
它与被测对象的状态并无一一对应的关系。
9、绝对码信号是一种与状态相对应的信号。
10、开关信号可视为绝对码信号的特例,当绝对码信号只有一位编码时,就成了开关信号。
开关信号只有0和1两个状态。
11、控制方式可分为开环控制与闭环控制。
12、闭环控制的特点:它的主要特点是用传感器直接测量输出量,将它反馈到输入端与设定电路的输出相比较,当发现他们之间有差异时,进行调节补充:1、信息时代的标志——高性能计算机的发展,速度和容量为其主要标志2、影响测控电路精度的主要因素有哪些?其中那几个因素是最基本的?(1)、噪声与干扰★(2)、失调与漂移,主要是温漂★(3)、线性度与保真度(4)、输入与输出阻抗的影响第二章信号放大电路1、输入失调电压u0s:对于理想运算放大器,输入电压为零,输出电压也必然为零。
然而,实际运算放大器中,前置级的差动放大器并不一定完全对称,必须在输入端加上某一直流电压后才能使输出为零,这一直流电压称之。
2、零点漂移:失调电压随时间和温度而变化,即零点在变动,称之3、输出失调电压u0=(1+R2/R1)u0s4、输出端产生的失调电压u02=-R2I b1+(1+R2/R1)R3I b2若取R3=R1//R2,则u02=R2(I b2-I b1)=R2I0s I0s称为输入失调电流5、绝大部分的运算放大器都是用于反馈状态6、由于运算放大器通常使用在负反馈状态,本来就有1800的相位差,再加上外接和内部电路的RC网络,有可能出现3600的相位差,使电路振荡。

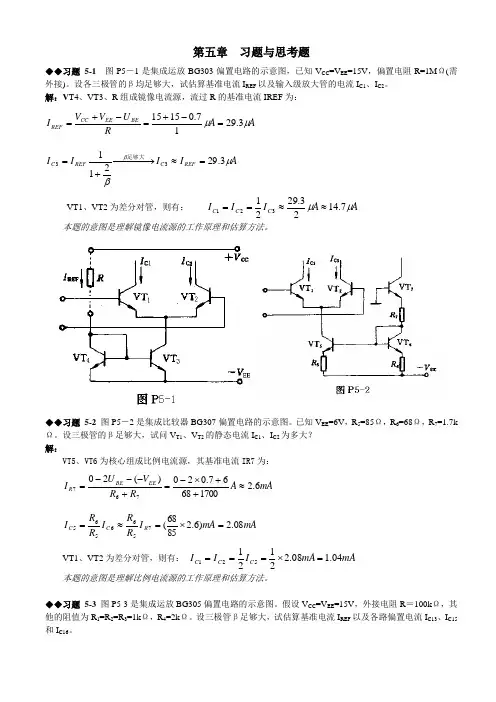

第五章 习题与思考题◆◆习题 5-1 图P5-1是集成运放BG303偏置电路的示意图,已知V CC =V EE =15V ,偏置电阻R=1M Ω(需外接)。
设各三极管的β均足够大,试估算基准电流I REF 以及输入级放大管的电流I C1、I C2。
解:V T4、VT3、R 组成镜像电流源,流过R 的基准电流IREF 为:A A R U V V I BE EE CC REF μμ3.2917.01515=-+=-+=A I I I I REF C REFC μββ3.2921133=≈−−−→−+=足够大VT1、VT2为差分对管,则有: A A I I I C C C μμ7.1423.2921321≈≈== 本题的意图是理解镜像电流源的工作原理和估算方法。
◆◆习题 5-2 图P5-2是集成比较器BG307偏置电路的示意图。
已知V EE =6V ,R 5=85Ω,R 6=68Ω,R 7=1.7k Ω。
设三极管的β足够大,试问V T1、V T2的静态电流I C1、I C2为多大? 解:VT5、VT6为核心组成比例电流源,其基准电流IR7为:mA A R R V U I EE BE R 6.217006867.020)(20767≈++⨯-=+---=mA mA I R R I R R I R C C 08.2)6.28568(7566565=⨯=≈=VT1、VT2为差分对管,则有: mA mA I I I C C C 04.108.22121521=⨯=== 本题的意图是理解比例电流源的工作原理和估算方法。
◆◆习题 5-3 图P5-3是集成运放BG305偏置电路的示意图。
假设V CC =V EE =15V ,外接电阻R =100k Ω,其他的阻值为R 1=R 2=R 3=1k Ω,R 4=2k Ω。
设三极管β足够大,试估算基准电流I REF 以及各路偏置电流I C13、I C15和I C16。
解:此电路为多路比例电流源,其基准电流IREF 为:A mA mA R R U V V I BE EE CC REF μ29029.011007.015152=≈+-+=+-+=各路电流源电流值为:A I I I R R I I REF C C C C μ2901414211513=≈=== A A I R R I R R I REF C C μμ1452902142144216=⨯=≈=本题的意图是练习多路比例电流源的估算方法。

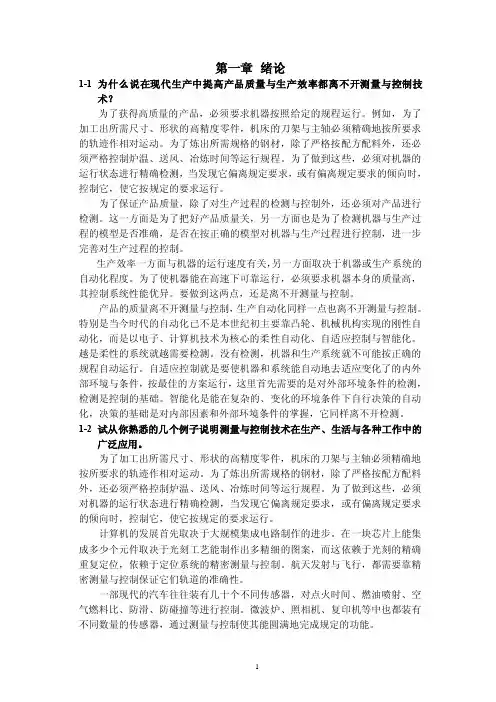

第一章绪论1-1为什么说在现代生产中提高产品质量与生产效率都离不开测量与控制技术?为了获得高质量的产品,必须要求机器按照给定的规程运行。
例如,为了加工出所需尺寸、形状的高精度零件,机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。
为了炼出所需规格的钢材,除了严格按配方配料外,还必须严格控制炉温、送风、冶炼时间等运行规程。
为了做到这些,必须对机器的运行状态进行精确检测,当发现它偏离规定要求,或有偏离规定要求的倾向时,控制它,使它按规定的要求运行。
为了保证产品质量,除了对生产过程的检测与控制外,还必须对产品进行检测。
这一方面是为了把好产品质量关,另一方面也是为了检测机器与生产过程的模型是否准确,是否在按正确的模型对机器与生产过程进行控制,进一步完善对生产过程的控制。
生产效率一方面与机器的运行速度有关,另一方面取决于机器或生产系统的自动化程度。
为了使机器能在高速下可靠运行,必须要求机器本身的质量高,其控制系统性能优异。
要做到这两点,还是离不开测量与控制。
产品的质量离不开测量与控制,生产自动化同样一点也离不开测量与控制。
特别是当今时代的自动化已不是本世纪初主要靠凸轮、机械机构实现的刚性自动化,而是以电子、计算机技术为核心的柔性自动化、自适应控制与智能化。
越是柔性的系统就越需要检测。
没有检测,机器和生产系统就不可能按正确的规程自动运行。
自适应控制就是要使机器和系统能自动地去适应变化了的内外部环境与条件,按最佳的方案运行,这里首先需要的是对外部环境条件的检测,检测是控制的基础。
智能化是能在复杂的、变化的环境条件下自行决策的自动化,决策的基础是对内部因素和外部环境条件的掌握,它同样离不开检测。
1-2试从你熟悉的几个例子说明测量与控制技术在生产、生活与各种工作中的广泛应用。
为了加工出所需尺寸、形状的高精度零件,机床的刀架与主轴必须精确地按所要求的轨迹作相对运动。
为了炼出所需规格的钢材,除了严格按配方配料外,还必须严格控制炉温、送风、冶炼时间等运行规程。

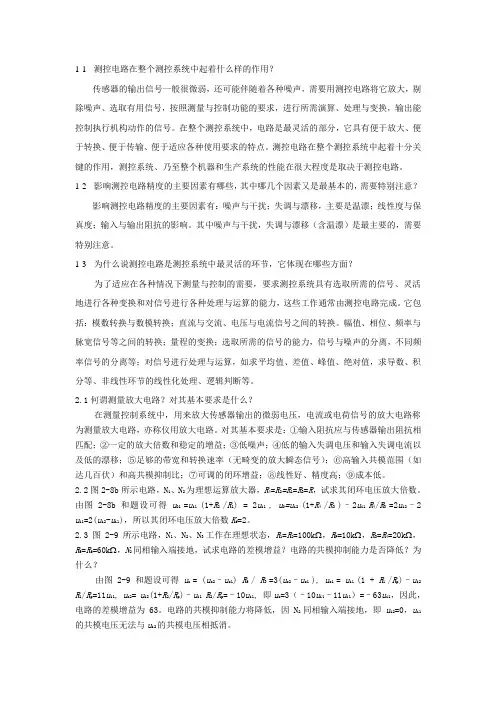

1-1测控电路在整个测控系统中起着什么样的作用?传感器的输出信号一般很微弱,还可能伴随着各种噪声,需要用测控电路将它放大,剔除噪声、选取有用信号,按照测量与控制功能的要求,进行所需演算、处理与变换,输出能控制执行机构动作的信号。
在整个测控系统中,电路是最灵活的部分,它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用,测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
1-2影响测控电路精度的主要因素有哪些,其中哪几个因素又是最基本的,需要特别注意?影响测控电路精度的主要因素有:噪声与干扰;失调与漂移,主要是温漂;线性度与保真度;输入与输出阻抗的影响。
其中噪声与干扰,失调与漂移(含温漂)是最主要的,需要特别注意。
1-3为什么说测控电路是测控系统中最灵活的环节,它体现在哪些方面?为了适应在各种情况下测量与控制的需要,要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力,这些工作通常由测控电路完成。
它包括:模数转换与数模转换;直流与交流、电压与电流信号之间的转换。
幅值、相位、频率与脉宽信号等之间的转换;量程的变换;选取所需的信号的能力,信号与噪声的分离,不同频率信号的分离等;对信号进行处理与运算,如求平均值、差值、峰值、绝对值,求导数、积分等、非线性环节的线性化处理、逻辑判断等。
2.1何谓测量放大电路?对其基本要求是什么?在测量控制系统中,用来放大传感器输出的微弱电压,电流或电荷信号的放大电路称为测量放大电路,亦称仪用放大电路。
对其基本要求是:①输入阻抗应与传感器输出阻抗相匹配;②一定的放大倍数和稳定的增益;③低噪声;④低的输入失调电压和输入失调电流以及低的漂移;⑤足够的带宽和转换速率(无畸变的放大瞬态信号);⑥高输入共模范围(如达几百伏)和高共模抑制比;⑦可调的闭环增益;⑧线性好、精度高;⑨成本低。
2.2图2-8b所示电路,N1、N2为理想运算放大器,R4=R2=R1=R3=R,试求其闭环电压放大倍数。
测控电路部分课后题答案1-4章第一章1-1 测控电路在整个测控系统中起着什么样的作用?绪论传感器的输出信号一般很微弱,还可能伴随着各种噪声,需要用测控电路将它放大,剔除噪声、选取有用信号,按照测量与控制功能的要求,进行所需演算、处理与变换,输出能控制执行机构动作的信号。
在整个测控系统中,电路是最灵活的部分,它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用,测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
1-2 影响测控电路精度的主要因素有哪些,而其中哪几个因素又是最基本的,需要特别注意?影响测控电路精度的主要因素有:(1)噪声与干扰;(2)失调与漂移,主要是温漂;(3)线性度与保真度;(4)输入与输出阻抗的影响。
其中噪声与干扰,失调与漂移(含温漂)是最主要的,需要特别注意。
1-3 测量电路的输入信号类型对其电路组成有何影响?试述模拟式测量电路与增量码数字式测量电路的基本组成及各组成部分的作用。
随着传感器类型的不同,输入信号的类型也随之而异。
主要可分为模拟式信号与数字式信号。
随着输入信号的不同,测量电路的组成也不同。
图X1-1是模拟式测量电路的基本组成。
传感器包括它的基本转换电路,如电桥,传感器的输出已是电量(电压或电流)。
根据被测量的不同,可进行相应的量程切换。
传感器的输出一般较小,常需要放大。
图中所示各个组成部分不一定都需要。
例如,对于输出非调制信号的传感器,就无需用振荡器向它供电,也不用解调器。
在采用信号调制的场合,信号调制与解调用同一振荡器输出的信号作载波信号或参考信号。
利用信号分离电路(常为滤波器),将信号与噪声分离,将不同成分的信号分离,取出所需信号。
有的被测参数比较复杂,或者为了控制目的,还需要进行运算。
对于典型的模拟式电路,无需模数转换电路和计算机,而直接通过显示执行机构输出,因此图中将模数转换电路和计算机画在虚线框内。
第二章信号放大电路2-1何谓测量放大电路?对其基本要求是什么?在测量控制系统中,用来放大传感器输出的微弱电压,电流或电荷信号的放大电路称为测量放大电路,亦称仪用放大电路。
对其基本要求是:①输入阻抗应与传感器输出阻抗相匹配;②一定的放大倍数和稳定的增益;③低噪声;④低的输入失调电压和输入失调电流以及低的漂移;⑤足够的带宽和转换速率(无畸变的放大瞬态信号);⑥高输入共模范围(如达几百伏)和高共模抑制比;⑦可调的闭环增益;⑧线性好、精度高;⑨成本低。
2-2什么是高共模抑制比放大电路?应用何种场合?有抑制传感器输出共模电压(包括干扰电压)的放大电路称为高共模抑制比放大电路。
应用于要求共模抑制比大于100dB的场合,例如人体心电测量。
2-3图2-17b所示电路,N1、N2为理想运算放大器,R4=R2=R1=R3=R,试求其闭环电压放大倍数。
由图2-17b和题设可得u01 =u i1 (1+R2 /R1) = 2u i1 , u0=u i2 (1+R4 /R3 )–2u i1 R4/R3 =2u i2–2 u i1=2(u i2-u i1),所以其闭环电压放大倍数K f=2。
2-4图2-18所示电路,N1、N2、N3工作在理想状态,R1=R2=100kΩ,R P=10kΩ,R3=R4=20kΩ,R5=R6=60kΩ,N2同相输入端接地,试求电路的差模增益?电路的共模抑制能力是否降低?为什么?由图2-18和题设可得u o = (u o2–u o1) R5 / R3 =3(u o2–u o1 ), u o1 = u i1 (1 + R1 /R p)–u i2 R1/R p=11u i1, u o2= u i2(1+R2/R p)–u i1 R2/R p=–10u i1, 即u o=3(–10u i1–11u i1)=–63u i1,因此,电路的差模增益为63。
电路的共模抑制能力将降低,因N2同相输入端接地,即u i2=0,u i1的共模电压无法与u i2的共模电压相抵消。
第九章 连续信号控制电路9-1 何谓PAM调速?何谓PWM调速?这两种调速方式有什么不同?将变压与变频分开完成,即在把交流电整流为直流电的同时改变直流电压的幅值,而后将直流电压逆变为交流电时改变交流电频率的变压变频控制方式称为PAM调速。
将变压与变频集中于逆变器一起完成,即交流电整流为直流电时电压恒定,然后由逆变器既完成变频又完成变压的控制方式称为PWM调速。
PAM调速要采用可控整流器,并对可控整流器进行导通角控制,而PWM调速则采用不控整流器,工作时无需对整流器进行控制。
9-2 在120°导电角控制电路中(见图9-3)环形移位寄存器的状态只能有六个,为什么?当因某种干扰出现其它状态,如001110时,逆变器工作会出现什么情况?如何防止这种情况的发生?由于120°导通型逆变器正常工作的条件是每相上桥臂晶体管与下桥臂晶体管各导通 120°,上、下桥臂晶体管导通状态相互间隔60°,而且各项之间的相位差为120°,因而其开关导通状态只能有六个。
图9-3移位寄存器在LD脉冲作用下产生初始状态111100,在u b脉冲驱动下进行环形移位,刚好六个状态为一循环。
当出现其它状态时,120°导通型逆变器将不能正常工作。
为避免这种情况发生,必须在给逆变器加电之前将环形移位寄存器置于初始状态。
9-3 180导通型逆变器正常工作的必要条件是什么?180°导通型逆变器正常工作的必要条件是可靠地换流,即每一相上、下桥臂主晶闸管交换导通时,必须经过短暂的全关断状态,以避免上、下两个主晶闸管同时导通的情况。
根据180°导通型开关状态的工作顺序,让微处理机通过一个并口周期输出开关状态值,驱动晶闸管导通或关断,即可让逆变器工作。
9-4 简述典型PWM控制电路的基本结构。
典型的PWM控制电路主要有模拟式PWM控制电路和数字式PWM控制电路。
模拟式PWM控制电路主要由脉冲频率发生器和电压比较器构成,脉冲频率发生器一般用锯齿波发生器或三角波发生器。
第5章 振幅调制、振幅解调与混频电路填空题(1) 模拟乘法器是完成两个模拟信号 相乘 功能的电路,它是 非线性 器件,可用来构成 频谱 搬移电路。
(2) 用低频调制信号去改变高频信号振幅的过程,称为 调幅 ;从高频已调信号中取出原调制信号的过程,称为 解调 ;将已调信号的载频变换成另一载频的过程,称为 混频 。
(3) 在低功率级完成的调幅称 低电平 调幅,它通常用来产生 DSB 、SSB 调幅信号;在高功率级完成的调幅称为 高电平 调幅,用于产生 AM 调幅信号。
(4)包络检波器,由 非线性器件 和 低通滤波器 组成,适用于解调 AM 信号。
(5) 取差值的混频器输入信号为36()0.1[10.3cos(210)](cos210)V s u t t t ππ=+⨯⨯,本振信号为6()cos(2 1.510)V L u t t π=⨯⨯,则混频器输出信号的载频为 0.5M Hz ,调幅系数m a 为 ,频带宽度为 2k Hz 。
(6) 超外差式调幅广播收音机的中频频率为465kHz ,当接收信号频率为600kHz 时,其本振频率为 1065 kHz ,中频干扰信号频率为 465 kHz ,镜像干扰信号频率为 1530 kHz 。
理想模拟相乘器的增益系数1M 0.1V A -=,若X u 、Y u 分别输入下列各信号,试写出输出电压表示式并说明输出电压的特点。
(1) 6X Y 3cos(2π10)V u u t ==⨯;(2) 6X 2cos(2π10)V u t =⨯,6Y cos(2π 1.46510)V u t =⨯⨯; (3) 6X 3cos(2π10)V u t =⨯,3Y 2cos(2π10)V u t =⨯; (4) 6X 3cos(2π10)V u t =⨯,3Y [42cos(2π10)]V u t =+⨯[解] (1) 22660.13cos 2π100.45(1cos 4π10)V O M x y u A u u t t ==⨯⨯=+⨯ 为直流电压和两倍频电压之和。
第三章信号调制解调电路3-1 什么是信号调制在测控系统中为什么要采用信号调制什么是解调在测控系统中常用的调制方法有哪几种在精密测量中,进入测量电路的除了传感器输出的测量信号外,还往往有各种噪声。
而传感器的输出信号一般又很微弱,将测量信号从含有噪声的信号中分离出来是测量电路的 一项重要任务。
为了便于区别信号与噪声,往往给测量信号赋以一定特征,这就是调制的主要功用。
调制就是用一个信号(称为调制信号)去控制另一作为载体的信号(称为载波信号),让后者的某一特征参数按前者变化。
在将测量信号调制,并将它和噪声分离,放大等处理后,还要从已经调制的信号中提取反映被测量值的测量信号,这一过程称为解调。
在信号调制中常以一个高频正弦信号作为载波信号。
一个正弦信号有幅值、频率、相位三个参数,可以对这三个参数进行调制,分别称为调幅、调频和调相。
也可以用脉冲信号作载波信号。
可以对脉冲信号的不同特征参数作调制,最常用的是对脉冲的宽度进行调制,称为脉冲调宽。
3-2 什么是调制信号什么是载波信号什么是已调信号调制是给测量信号赋以一定特征,这个特征由作为载体的信号提供。
常以一个高频正弦信号或脉冲信号作为载体,这个载体称为载波信号。
用需要传输的信号去改变载波信号的某一参数,如幅值、频率、相位。
这个用来改变载波信号的某一参数的信号称调制信号。
在测控系统中需传输的是测量信号,通常就用测量信号作调制信号。
经过调制的载波信号叫已调信号。
3-3 什么是调幅请写出调幅信号的数学表达式,并画出它的波形。
调幅就是用调制信号x 去控制高频载波信号的幅值。
常用的是线性调幅,即让调幅信号的幅值按调制信号x 线性函数变化。
调幅信号s u 的一般表达式可写为:t mx U u c m s cos )(ω+=式中 c ω──载波信号的角频率;m U ──调幅信号中载波信号的幅度; m ──调制度。
图X3-1绘出了这种调幅信号的波形。
图X3-1 双边带调幅信号a) 调制信号 b) 载波信号 c) 双边带调幅信号3-4 什么是调频请写出调频信号的数学表达式,并画出它的波形。
5-15-4 没有4-3 答案不全1-4 测控电路在整个测控系统中起着什么样的作用?传感器的输出信号一般很微弱,还可能伴随着各种噪声,需要用测控电路将它放大,剔除噪声、选取有用信号,按照测量与控制功能的要求,进行所需演算、处理与变换,输出能控制执行机构动作的信号。
在整个测控系统中,电路是最灵活的部分,它具有便于放大、便于转换、便于传输、便于适应各种使用要求的特点。
测控电路在整个测控系统中起着十分关键的作用,测控系统、乃至整个机器和生产系统的性能在很大程度是取决于测控电路。
1-5 影响测控电路(仪用电子线路)精度的主要因素有哪些,而其中哪几个因素又是最基本的,需要特别注意?影响测控电路精度的主要因素有:①噪声与干扰;②失调与漂移,主要是温漂;③线性度与保真度;④输入与输出阻抗的影响。
其中噪声与干扰,失调与漂移(含温漂)是最主要的,需要特别注意。
1-7 为什么说测控电路是测控系统中最灵活的环节,它体现在哪些方面?为了适应在各种情况下测量与控制的需要,要求测控系统具有选取所需的信号、灵活地进行各种变换和对信号进行各种处理与运算的能力,这些工作通常由测控电路完成。
它包括:①模数转换与数模转换;②直流与交流、电压与电流信号之间的转换。
幅值、相位、频率与脉宽信号等之间的转换;③量程的变换;④选取所需的信号的能力,信号与噪声的分离,不同频率信号的分离等;⑤对信号进行处理与运算,如求平均值、差值、峰值、绝对值,求导数、积分等、非线性环节的线性化处理、逻辑判断等。
1-9 为什么要采用闭环控制系统?试述闭环控制系统的基本组成及各组成部分的作用。
在开环系统中传递函数的任何变化将引起输出的变化。
其次,不可避免地会有扰动因素作用在被控对象上,引起输出的变化。
利用传感器对扰动进行测量,通过测量电路在设定上引入一定修正,可在一定程度上减小扰动的影响,但是这种控制方式同样不能达到很高的精度。
一是对扰动的测量误差影响控制精度。
二是扰动模型的不精确性影响控制精度。
第五章信号运算电路
5-1
图5-37中所示的电路称为放大极性系数电路,试推导出其输出电压U o 与输入电压
U i 的关系表达式。
输出电压U o 与输入电压U i 的关系表达式为:
()i
o 2U n nq U −=5-2
试画出一个能实现()()5i 2i 1i 5i 2i 1i o 5
151
U U U U U U U ′++′+′−+++=
⋯⋯的加减混合运算电路。
该加减混合运算电路如图X5-1所示。
5-3
在粗糙度的标准中,平均波长a λ定义为a a a /π2∆=R λ,现有代表a R 和a ∆的电压信号a a ∆U U R ,,试设计一电路,使其输出电压代表平均波长a λ。
图X5-1
图5-37 第五章题1图
U o
a a 134个对数运算电路,其输入分别为代表2π、R a 和Δa 的电压U 2π、U R a 和U Δa 。
U A 等于T 1和T 3的-U be 之和,它与)2ln(ln 2ln a a R R ππ−=−−成正比,U B 与
-lnΔa 成正比。
N 2是指数电路,T 2的-U be 等于U B -U A ,它与a
R a
∆π2ln
成正比,流经T 2的I a 与
a
R a
∆π2成正比,从而T 2输出与λa 成正比的电压。
5-4图5-38中所示是利用乘法器和运算放大器组成的功率测量电路。
设
t U u ωsin 2i =,)sin(2L ϕω−=t I i ,L i Z R <<,Z L 是负载,i R 3和i L 相比可以忽略,
试写出u o 和u i 、i L 的关系式,并证明当u o 经过RC 滤波器)/π2(ω>>RC 后,其平均值
U o 代表有功功率。
a
5-5
如何用乘法器构成立方运算电路?
5-6
图5-14a 所示的积分电路中,积分电容C =1µF,τ=100ms,若放大器的U 0s =2mV,要求输入偏置电流I b 对积分器的影响不超过U 0s 影响,试选择运算放大器的I b 。
nA 200s b =<
τ
C
U I 5-7
图5-22所示的积分电路中,若U i 为占空比1:1的方波信号,其幅值为±2V,周期为20ms,试画出相应的U o 波形图。
设t =0时,U o =0,R 1=R 2=10k Ω,C =1µF。
U i
o =U i
3
U o 图5-38 第五章题4图
u u o
i
U o
5-8
试说明串联电阻提高微分电路高频稳定性的原理。
电路在高频时,反馈网络产生了一个接近于90o
相位滞后,它与运放的滞后结合在一起,很容易产生自激振荡,串联电阻在输入端,可以降低相移,从而提高微分电路高频稳定性。
5-9
如何通过实验校准PID 调节器。
图5-26a 电路的调整和校准如下:首先,闭合开关S,使积分电容C I 充分放电;调整
0D =R ,使微分器无输出,此时电路相当于纯比例调节器;然后在输入端加入方波信号,
调节R P ,使A P 从零逐渐增大,直到产生如图5-26b 上方曲线所示的有轻度衰减的振荡,这相当于无微分环节时,相位裕度°=15α;再通过逐步增加R D 来降低微分临界频率f D ,使其从无穷大下降,直到出现图b 中下部曲线;最后,调节偏差W -X 的过渡状态,这时断开开关S,调节R I 使积分临界频率f I 增加,直到过渡状态持续时间最小。
5-10
试画出能检测一个任意波形的正向峰值电压的电路原理图。

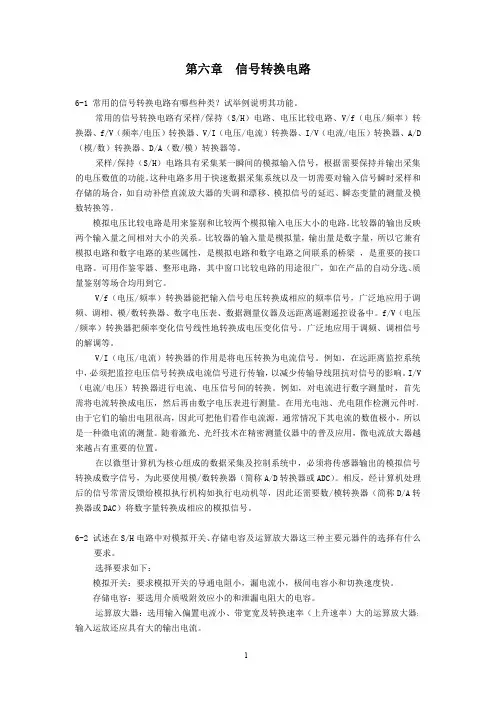

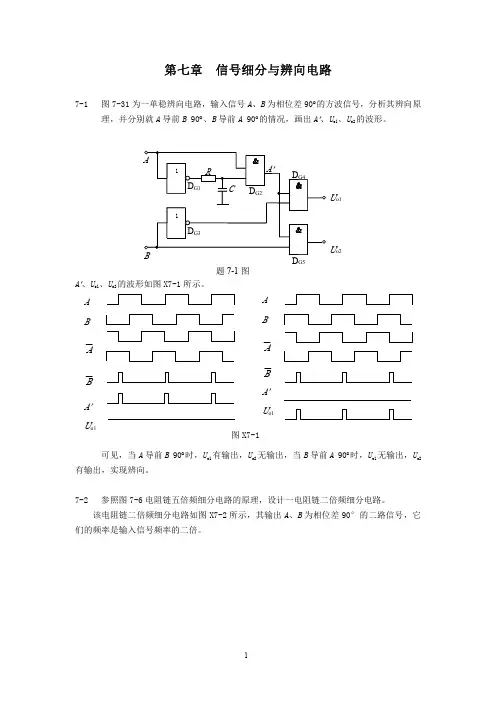

o。
