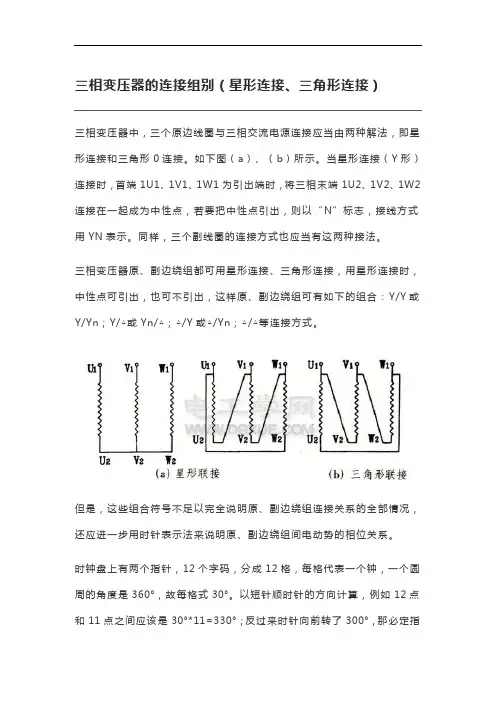

三相变压器的连接组别(星形连接、三角形连接)三相变压器中,三个原边线圈与三相交流电源连接应当由两种解法,即星形连接和三角形0连接。
如下图(a)、(b)所示。
当星形连接(Y形)连接时,首端1U1、1V1、1W1为引出端时,将三相末端1U2、1V2、1W2连接在一起成为中性点,若要把中性点引出,则以“N”标志,接线方式用YN表示。
同样,三个副线圈的连接方式也应当有这两种接法。
三相变压器原、副边绕组都可用星形连接、三角形连接,用星形连接时,中性点可引出,也可不引出,这样原、副边绕组可有如下的组合:Y/Y或Y/Yn;Y/△或Yn/△;△/Y或△/Yn;△/△等连接方式。
但是,这些组合符号不足以完全说明原、副边绕组连接关系的全部情况,还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。
时钟盘上有两个指针,12个字码,分成12格,每格代表一个钟,一个圆周的角度是360°,故每格式30°。
以短针顺时针的方向计算,例如12点和11点之间应该是30°*11=330°;反过来时针向前转了300°,那必定指示300°/30°=10点。
变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。
三相变压器的一次绕组和二次绕组由于接线方式的不同,线电压间有一定相位差。
以一次线电压作长针,把它固定在12点上,二次侧相应线电压相量作为短针,如果他们相隔330度,则二次线电压相量必定落在330°/30=11点,如右图所示。
如果相差180°,那么二次电压相量必定落在6点上,也就是说这一组三相变压器接线组别属于6点。
Y/Y连接如下图所示,原副边绕组不仅都是Y连接,而且原边和副边都以同极性端作为首端,因此从相量图上可以看出原、副边的电动势是同相位,所以应标记为“12”,即把这种连接标记为Y/Y-12连接组。
新标准用(y,y0)表示在图(b)中原、副边的极性不同,因此同相量图上可以看出原副边的180°相位差,所以应标记为“6”,即这种连接法成为Y/Y-6连接组(新标准用y,y6表示)。

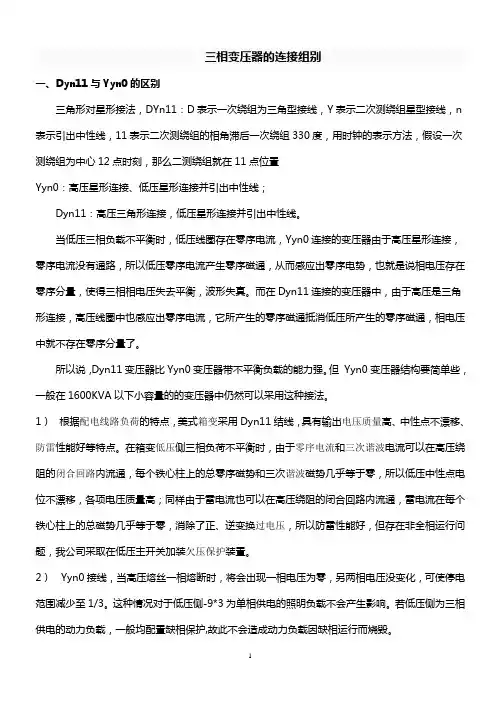

三相变压器的连接组别一、Dyn11与Yyn0的区别三角形对星形接法,DYn11:D表示一次绕组为三角型接线,Y表示二次测绕组星型接线,n 表示引出中性线,11表示二次测绕组的相角滞后一次绕组330度,用时钟的表示方法,假设一次测绕组为中心12点时刻,那么二测绕组就在11点位置Yyn0:高压星形连接、低压星形连接并引出中性线;Dyn11:高压三角形连接,低压星形连接并引出中性线。
当低压三相负载不平衡时,低压线圈存在零序电流,Yyn0连接的变压器由于高压星形连接,零序电流没有通路,所以低压零序电流产生零序磁通,从而感应出零序电势,也就是说相电压存在零序分量,使得三相相电压失去平衡,波形失真。
而在Dyn11连接的变压器中,由于高压是三角形连接,高压线圈中也感应出零序电流,它所产生的零序磁通抵消低压所产生的零序磁通,相电压中就不存在零序分量了。
所以说,Dyn11变压器比Yyn0变压器带不平衡负载的能力强。
但Yyn0变压器结构要简单些,一般在1600KVA以下小容量的的变压器中仍然可以采用这种接法。
1)根据配电线路负荷的特点,美式箱变采用Dyn11结线,具有输出电压质量高、中性点不漂移、防雷性能好等特点。
在箱变低压侧三相负荷不平衡时,由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通,每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零,所以低压中性点电位不漂移,各项电压质量高;同样由于雷电流也可以在高压绕阻的闭合回路内流通,雷电流在每个铁心柱上的总磁势几乎等于零,消除了正、逆变换过电压,所以防雷性能好,但存在非全相运行问题,我公司采取在低压主开关加装欠压保护装置。
2)Yyn0接线,当高压熔丝一相熔断时,将会出现一相电压为零,另两相电压没变化,可使停电范围减少至1/3。
这种情况对于低压侧-9*3为单相供电的照明负载不会产生影响。
若低压侧为三相供电的动力负载,一般均配置缺相保护,故此不会造成动力负载因缺相运行而烧毁。

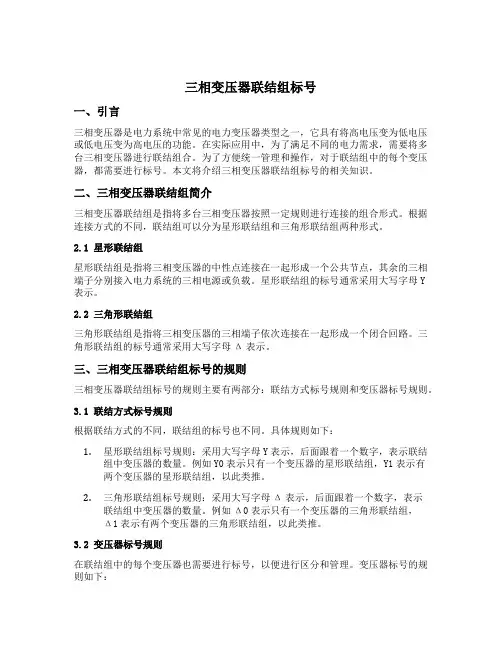

三相变压器联结组标号一、引言三相变压器是电力系统中常见的电力变压器类型之一,它具有将高电压变为低电压或低电压变为高电压的功能。
在实际应用中,为了满足不同的电力需求,需要将多台三相变压器进行联结组合。
为了方便统一管理和操作,对于联结组中的每个变压器,都需要进行标号。
本文将介绍三相变压器联结组标号的相关知识。
二、三相变压器联结组简介三相变压器联结组是指将多台三相变压器按照一定规则进行连接的组合形式。
根据连接方式的不同,联结组可以分为星形联结组和三角形联结组两种形式。
2.1 星形联结组星形联结组是指将三相变压器的中性点连接在一起形成一个公共节点,其余的三相端子分别接入电力系统的三相电源或负载。
星形联结组的标号通常采用大写字母Y表示。
2.2 三角形联结组三角形联结组是指将三相变压器的三相端子依次连接在一起形成一个闭合回路。
三角形联结组的标号通常采用大写字母Δ表示。
三、三相变压器联结组标号的规则三相变压器联结组标号的规则主要有两部分:联结方式标号规则和变压器标号规则。
3.1 联结方式标号规则根据联结方式的不同,联结组的标号也不同。
具体规则如下:1.星形联结组标号规则:采用大写字母Y表示,后面跟着一个数字,表示联结组中变压器的数量。
例如Y0表示只有一个变压器的星形联结组,Y1表示有两个变压器的星形联结组,以此类推。
2.三角形联结组标号规则:采用大写字母Δ表示,后面跟着一个数字,表示联结组中变压器的数量。
例如Δ0表示只有一个变压器的三角形联结组,Δ1表示有两个变压器的三角形联结组,以此类推。
3.2 变压器标号规则在联结组中的每个变压器也需要进行标号,以便进行区分和管理。
变压器标号的规则如下:1.变压器标号由两部分组成:联结组标号和变压器序号。
联结组标号采用星形联结组标号或三角形联结组标号,变压器序号从1开始递增。
2.变压器标号的书写顺序为:联结组标号在前,变压器序号在后,两者用短横线连接。
例如,Y2-1表示星形联结组中的第一个变压器,Δ3-2表示三角形联结组中的第二个变压器。

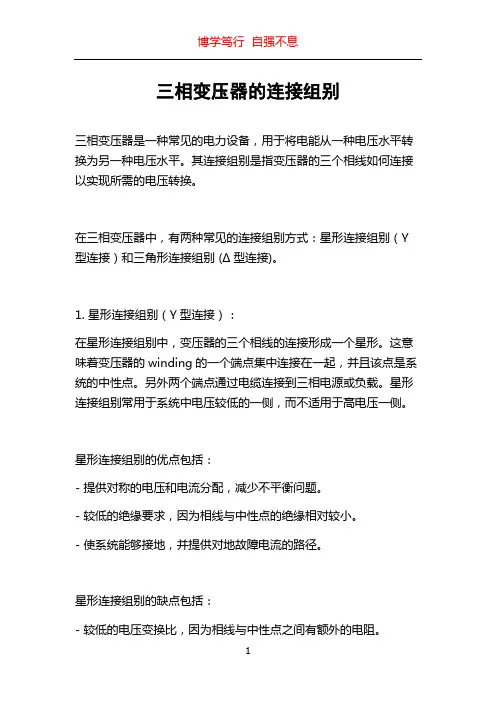

三相变压器的连接组别三相变压器是一种常见的电力设备,用于将电能从一种电压水平转换为另一种电压水平。
其连接组别是指变压器的三个相线如何连接以实现所需的电压转换。
在三相变压器中,有两种常见的连接组别方式:星形连接组别(Y 型连接)和三角形连接组别(Δ型连接)。
1. 星形连接组别(Y型连接):在星形连接组别中,变压器的三个相线的连接形成一个星形。
这意味着变压器的winding的一个端点集中连接在一起,并且该点是系统的中性点。
另外两个端点通过电缆连接到三相电源或负载。
星形连接组别常用于系统中电压较低的一侧,而不适用于高电压一侧。
星形连接组别的优点包括:- 提供对称的电压和电流分配,减少不平衡问题。
- 较低的绝缘要求,因为相线与中性点的绝缘相对较小。
- 使系统能够接地,并提供对地故障电流的路径。
星形连接组别的缺点包括:- 较低的电压变换比,因为相线与中性点之间有额外的电阻。
- 需要中性点的绝缘,以保证安全。
2. 三角形连接组别(Δ型连接):在三角形连接组别中,变压器的三个相线的连接形成一个闭合的三角形回路。
这意味着电流在三个相线之间按顺序循环,并且没有中性点。
三角形连接组别常用于系统中电压较高的一侧,因为它可以实现较高的电压变换比。
三角形连接组别的优点包括:- 较高的电压变换比,因为没有额外的电阻。
- 高电流负载能力,适用于大功率负载。
三角形连接组别的缺点包括:- 不提供对称的电压和电流分配,可能会导致不平衡问题。
- 更高的绝缘要求,因为相线之间的电压相对较高。
除了以上的两种常见的连接组别方式,还有其他一些特殊的连接组别方式,例如Zig-Zag连接组别、V连接组别等。
这些连接组别方式根据具体的应用和需求而定,用于特殊的电压转换和电力系统配置。
需要注意的是,无论使用哪种连接组别方式,安全性都是非常重要的。
变压器应该根据规范进行正确的接线和绝缘,以确保电能转换的安全和稳定。
总结:三相变压器的连接组别是指变压器的三个相线如何连接以实现所需的电压转换。
三相变压器的连接组别(星形连接、三角形连接)三相变压器中,三个原边线圈与三相交流电源连接应当由两种解法,即星形连接和三角形0连接。
如下图(a)、(b)所示。
当星形连接(Y形)连接时,首端1U1、1V1、1W1为引出端时,将三相末端1U2、1V2、1W2连接在一起成为中性点,若要把中性点引出,则以“N”标志,接线方式用YN表示。
同样,三个副线圈的连接方式也应当有这两种接法。
三相变压器原、副边绕组都可用星形连接、三角形连接,用星形连接时,中性点可引出,也可不引出,这样原、副边绕组可有如下的组合:Y/Y或Y/Yn;Y/△或Yn/△;△/Y或△/Yn;△/△等连接方式。
但是,这些组合符号不足以完全说明原、副边绕组连接关系的全部情况,还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。
时钟盘上有两个指针,12个字码,分成12格,每格代表一个钟,一个圆周的角度是360°,故每格式30°。
以短针顺时针的方向计算,例如12点和11点之间应该是30°*11=330°;反过来时针向前转了300°,那必定指示300°/30°=10点。
变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。
三相变压器的一次绕组和二次绕组由于接线方式的不同,线电压间有一定相位差。
以一次线电压作长针,把它固定在12点上,二次侧相应线电压相量作为短针,如果他们相隔330度,则二次线电压相量必定落在330°/30=11点,如右图所示。
如果相差180°,那么二次电压相量必定落在6点上,也就是说这一组三相变压器接线组别属于6点。
Y/Y连接如下图所示,原副边绕组不仅都是Y连接,而且原边和副边都以同极性端作为首端,因此从相量图上可以看出原、副边的电动势是同相位,所以应标记为“12”,即把这种连接标记为Y/Y-12连接组。
新标准用(y,y0)表示在图(b)中原、副边的极性不同,因此同相量图上可以看出原副边的180°相位差,所以应标记为“6”,即这种连接法成为Y/Y-6连接组(新标准用y,y6表示)。
三相变压器的连接组别(星形连接、三角形连接)三相变压器中,三个原边线圈与三相交流电源连接应当由两种解法,即星形连接和三角形0连接。
如下图(a)、(b)所示。
当星形连接(Y形)连接时,首端1U1、1V1、1W1为引出端时,将三相末端1U2、1V2、1W2连接在一起成为中性点,若要把中性点引出,则以“N”标志,接线方式用YN表示。
同样,三个副线圈的连接方式也应当有这两种接法。
三相变压器原、副边绕组都可用星形连接、三角形连接,用星形连接时,中性点可引出,也可不引出,这样原、副边绕组可有如下的组合:Y/Y或Y/Yn;Y/△或Yn/△;△/Y或△/Yn;△/△等连接方式。
但是,这些组合符号不足以完全说明原、副边绕组连接关系的全部情况,还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。
时钟盘上有两个指针,12个字码,分成12格,每格代表一个钟,一个圆周的角度是360°,故每格式30°。
以短针顺时针的方向计算,例如12点和11点之间应该是30°*11=330°;反过来时针向前转了300°,那必定指示300°/30°=10点。
变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。
三相变压器的一次绕组和二次绕组由于接线方式的不同,线电压间有一定相位差。
以一次线电压作长针,把它固定在12点上,二次侧相应线电压相量作为短针,如果他们相隔330度,则二次线电压相量必定落在330°/30=11点,如右图所示。
如果相差180°,那么二次电压相量必定落在6点上,也就是说这一组三相变压器接线组别属于6点。
Y/Y连接如下图所示,原副边绕组不仅都是Y连接,而且原边和副边都以同极性端作为首端,因此从相量图上可以看出原、副边的电动势是同相位,所以应标记为“12”,即把这种连接标记为Y/Y-12连接组。
新标准用(y,y0)表示在图(b)中原、副边的极性不同,因此同相量图上可以看出原副边的180°相位差,所以应标记为“6”,即这种连接法成为Y/Y-6连接组(新标准用y,y6表示)。
Yy联结的三相变压器,共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别,标号为偶数Yd联结的三相变压器,共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别,标号为奇数国家标准规定,单相双绕组电力变压器只有ⅠⅠ0联结组别一种。
三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。
变压器的联接组别的表示方法是:大写字母表示一次侧(或原边)的接线方式,小写字母表示二次侧(或副边)的接线方式。
Y(或y)为星形接线,D(或d)为三角形接线。
数字采用时钟表示法,用来表示一、二次侧线电压的相位关系,一次侧线电压相量作为分针,固定指在时钟12点的位置,二次侧的线电压相量作为时针。
变压器接线方式有4种基本连接形式:“Y,y”、“D,y”、“Y,d”和“D,d”。
我国只采用“Y,y”和“Y,d”。
由于Y连接时还有带中性线和不带中性线两种,不带中性线则不增加任何符号表示,带中性线则在字母Y后面加字母n表示。
据GB/T6451-1999《三相油浸式电力变压器技术参数和要求》和GB/T10228-1997《干式电力变压器技术参数和要求》规定,配电变压器可采用Dyn11联结。
而我国新颁布的国家规范《民用建筑电气设计规范》、《工业与民用供配电系统设计规范》、《10KV及以下变电所设计规范》等推荐采用Dyn11联结变压器用作配电变压器。
现在国际上大多数国家的配电变压器均采用Dyn11联结,主要是由于采用Dyn11联结较之采用Yyn0联结有优点:3.1D联结对抑制高次谐波的恶劣影响有很大作用3.1.1在D联结绕组中的三次谐波环流能够在变压器中产生三次谐波磁动势,它与低压绕组的三次谐波磁动势平衡抵消;3.1.2高压相绕组的三次谐波电动势在D联结回路中环流,三次谐波电流可在D联结的一次绕组内形成环流,使之不致注入公共的高压电网中去。
3.2Dyn11联结变压器的零序阻抗比Yyn0联结变压器小得多,有利于低压单相接地短路故障的切除。
OCCUPATION 1492011 10三相变压器的连接组别文/陈玉江变压器的并联运行,是指变压器的一次绕组都接在某一电压等级的公共母线上,而各变压器的二次绕组也都接在另一电压等级的公共母线上,共同向负载供电的运行方式。
变压器并联运行有如下优点:一是提高了供电的可靠性。
多台变压器并联运行时,如果其中一台变压器发生故障或需要检修,那么另外几台变压器可分担它的负载继续供电。
二是提高运行效率。
可根据电力系统中负荷的变化,调整投入并联的变压器台数,以减小电能损耗。
三是减少一次投资。
可根据用电量的增加,分期分批安装变压器。
三相变压器并联运行的条件有三个:联结组别相同;变比相同;短路电压相同。
当连接组别不同的变压器并联运行时会导致短路烧毁变压器。
变压器的连接组别是指变压器一、二次绕组的连接方式和组别号的总称。
组别号是指用时钟表示法表示一、二侧同名线电压的相量关系。
规定一次侧线电压相量(E AB )为分针指向12点,二次侧对应线电压相量(E ab )为时针,它指向几点就是变压器连接的组别号。
下面以常见的Y,y和Y,d接法探讨总结变压器连接的规律。
一、Y,y接法已知变压器的绕组连接图,及各相一,二次侧的同名端,判断连接组别。
题图变压器绕组连接图一次侧相量图二次侧相量图时钟标号图例1图例2图例3图图1例1:如图1所示,根据给定绕组连接图,分别做出一次侧相量图和二次侧相量图。
需要注意的是:根据时钟表示法的要求,一次侧相量图最好按图中方位画出;而二次侧需要根据一、二次侧间相位关系画出。
最后,根据E AB 和E ab的相位关系确定连接组标号为Y,y0。
为了后面分析的方便,及便于记忆,特作以下规定:一次侧接线图及相量图不变。
二次侧绕组的同名端侧,称为同名端出线;反之,称为异名端出线。
例1中图示即为同名端出线。
二次侧各相量的方向与一次侧同一铁心的相量方向对应。
例2:如图1所示,通过作图,可以确定连接标号为Y,y6。
需要注意的是由于同名端与例1不同,使得二次侧相电势与一次电势相反。
一、三相绕组的连接方法常见的连接方法有星形和三角形两种。
以高压绕组为例,星形连接是将三相绕组的末端连接在一起结为中性点,把三相绕组的首端分别引出,画接线图时,应将三相绕组竖直平行画出,相序是从左向右,电势的正方向是由末端指向首端,电压方向则相反。
画相量图时,应将B相电势竖直画出,其它两相分别与其相差120°按顺时针排列,三相电势方向由末端指向首端,线电势也是由末端指向首端。
三角形连接是将三相绕组的首、末端顺次连接成闭合回路,把三个接点顺次引出,三角形连接又有顺接、倒接两种接法。
画接线图时,三相绕组应竖直平行排列,相序是由左向右,顺接是上一相绕组的首端与下一相绕组的末端顺次连接。
倒接是将上一相绕组的末端与下一相绕组的首端顺次连接。
画相量图时,仍将B相竖直向上画出,三相接点顺次按顺时针排列,构成一个闭合的等边三角形,顺接时三角形指向右侧,倒接时三角形指向左侧,每相电势与电压方向与星形接线相同。
也就是说,相量图是按三相绕组的连接情况画出的,是一种位形图。
其等电位点在图上重合为一点,任意两点之间的有向线段就表示两面三刀点间电势的相量,方向均由末端指向首端。
连接三相绕组时,必须严格按绕组端头标志和接线图进行,不得将一相绕组的首、末端互换,否则会造成三相电压不对称,三相电流不平衡,甚至损坏变压器。
二、单相绕组的极性三相变压器的任一相的原、副绕组被同一主磁通所交链,在同一瞬间,当原绕组的某一端头为正时,副绕组必然有一个电位为正的对应端头,这两个相对应的端头就称为同极性端或同名端,通常以圆点标注。
变压器原、副绕组之间的极性关系取决于绕组的绕向和线端的标志。
当变压器原、副绕组的绕向相同,位置相对应的线端标志相同(即同为首端或同为末端),在电源接通的时候,根据椤次定律,可以确定标志相同的端应同为高电位或同为低电位,其电势的相量是同相的。
如果仅将原绕组的标志颠倒,则原、副绕组标志相同的线端就为反极性,其电势的相向即为反相。
三相变压器的连接组别(星形连接、三角形连接)三相变压器中,三个原边线圈与三相交流电源连接应当由两种解法,即星形连接和三角形0连接。
如下图(a)、(b)所示。
当星形连接(Y形)连接时,首端1U1、1V1、1W1为引出端时,将三相末端1U2、1V2、1W2连接在一起成为中性点,若要把中性点引出,则以“N”标志,接线方式用YN表示。
同样,三个副线圈的连接方式也应当有这两种接法。
三相变压器原、副边绕组都可用星形连接、三角形连接,用星形连接时,中性点可引出,也可不引出,这样原、副边绕组可有如下的组合:Y/Y或Y/Yn;Y/△或Yn/△;△/Y或△/Yn;△/△等连接方式。
但是,这些组合符号不足以完全说明原、副边绕组连接关系的全部情况,还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。
时钟盘上有两个指针,12个字码,分成12格,每格代表一个钟,一个圆周的角度是360°,故每格式30°。
以短针顺时针的方向计算,例如12点和11点之间应该是30°*11=330°;反过来时针向前转了300°,那必定指示300°/30°=10点。
变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。
三相变压器的一次绕组和二次绕组由于接线方式的不同,线电压间有一定相位差。
以一次线电压作长针,把它固定在12点上,二次侧相应线电压相量作为短针,如果他们相隔330度,则二次线电压相量必定落在330°/30=11点,如右图所示。
如果相差180°,那么二次电压相量必定落在6点上,也就是说这一组三相变压器接线组别属于6点。
Y/Y连接如下图所示,原副边绕组不仅都是Y连接,而且原边和副边都以同极性端作为首端,因此从相量图上可以看出原、副边的电动势是同相位,所以应标记为“12”,即把这种连接标记为Y/Y-12连接组。
新标准用(y,y0)表示在图(b)中原、副边的极性不同,因此同相量图上可以看出原副边的180°相位差,所以应标记为“6”,即这种连接法成为Y/Y-6连接组(新标准用y,y6表示)。
