SOP作业指导书(通快TruDisk2000W激光器安装说明)

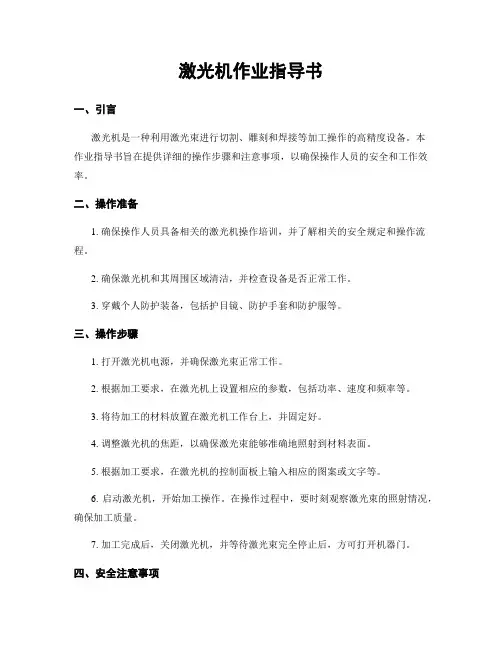

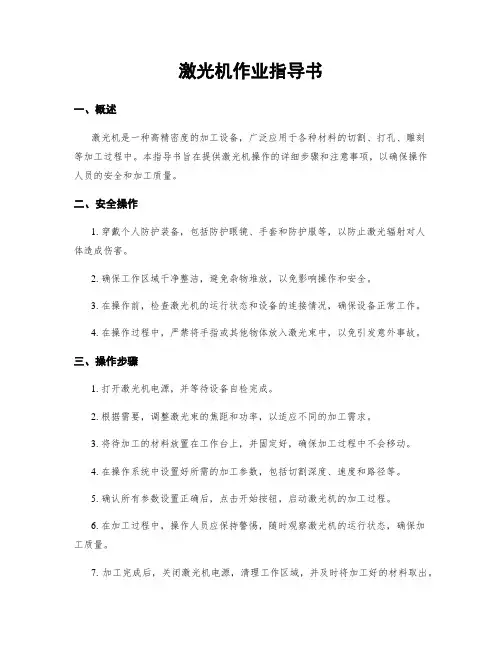

激光机作业指导书一、引言激光机是一种利用激光束进行切割、雕刻和焊接等加工操作的高精度设备。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保操作人员的安全和工作效率。

二、操作准备1. 确保操作人员具备相关的激光机操作培训，并了解相关的安全规定和操作流程。

2. 确保激光机和其周围区域清洁，并检查设备是否正常工作。

3. 穿戴个人防护装备，包括护目镜、防护手套和防护服等。

三、操作步骤1. 打开激光机电源，并确保激光束正常工作。

2. 根据加工要求，在激光机上设置相应的参数，包括功率、速度和频率等。

3. 将待加工的材料放置在激光机工作台上，并固定好。

4. 调整激光机的焦距，以确保激光束能够准确地照射到材料表面。

5. 根据加工要求，在激光机的控制面板上输入相应的图案或文字等。

6. 启动激光机，开始加工操作。

在操作过程中，要时刻观察激光束的照射情况，确保加工质量。

7. 加工完成后，关闭激光机，并等待激光束完全停止后，方可打开机器门。

四、安全注意事项1. 在操作激光机时，严禁直接观察激光束，以免对眼睛造成伤害。

应始终佩戴合适的护目镜。

2. 激光机操作过程中，严禁将手部或其他身体部位放置在激光束的路径上，以免发生意外伤害。

3. 加工材料时，应确保材料表面干净、平整，并固定好，以避免材料移动或倾斜导致加工不准确。

4. 操作人员应保持警觉，随时注意激光机的工作状态，如发现异常情况，应及时停止操作并报告相关人员。

5. 激光机操作结束后，应关闭电源，并等待激光束完全停止后方可打开机器门。

五、维护保养1. 定期清洁激光机和其周围区域，确保设备正常工作。

2. 定期检查激光机的各项参数是否正常，如有异常应及时进行维修或更换。

3. 定期校准激光机的焦距，以确保加工质量和精度。

4. 激光机长时间不使用时，应切断电源，并保持设备干燥和通风良好的环境。

六、故障排除1. 如发现激光机工作异常或出现故障，应立即停止操作，并报告相关人员。

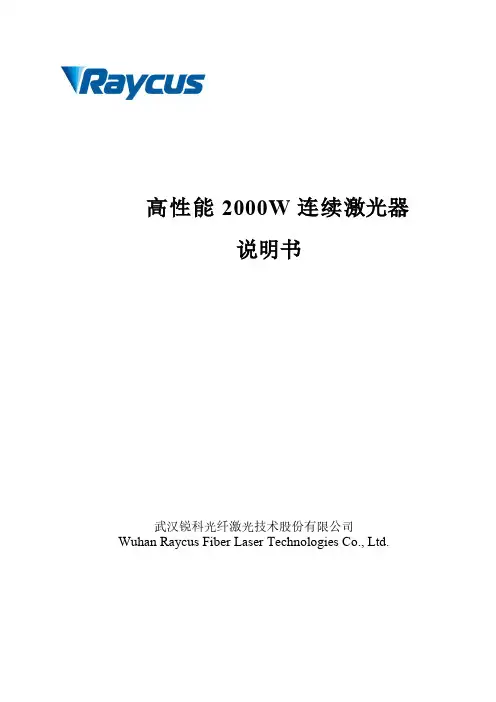

高性能2000W连续激光器说明书武汉锐科光纤激光技术股份有限公司Wuhan Raycus Fiber Laser Technologies Co., Ltd.目录1 安全信息 (1)1.1 安全标识 (1)1.2 激光安全等级 (1)1.3 安全标识 (2)1.4 光学安全 (3)1.5 电学安全 (3)1.6 其他安全注意事项 (3)2 产品介绍 (4)2.1 产品特性 (4)2.2 型号说明 (4)2.3 装箱清单 (5)2.4 开箱及检查 (5)2.5 运行环境 (5)2.6 注意事项 (7)2.7 产品性能 (7)3 安装 (10)3.1 整机尺寸图 (10)3.1.1 高性能2000W连续激光器整机尺寸 (10)3.2 输出光缆的尺寸与安装 (11)3.2.1 高性能2000W连续激光器输出光缆 (11)3.3 冷却系统安装与要求 (12)3.4 安装注意事项 (13)4 产品使用 (15)4.1 前面板 (15)4.2 后面板 (15)4.3 电源连接 (16)4.4 接口定义 (16)4.4.1 控制接口 (16)4.4.2 RS-232串口 (18)4.4.3 以太网TCP/IP接口及连接步骤 (19)4.7 激光器的上位机功能 (22)4.7.1 控制界面 (23)4.7.2 日志界面 (24)4.7.3 关于 (24)4.7.4 语言选择 (25)4.7.5 授权 (25)4.7.6 模式选择 (26)4.7.7 主控模块 (26)4.7.8 电源监控 (27)4.8 控制模式选择 (28)4.8.1 控制模式接线图 (28)4.8.2 单机模式（内控模式）（顺序接上4.6） (29)4.8.3 外控模式（顺序接上4.6） (29)4.8.4 AD模式 (30)4.8.5 控制时序图 (31)4.8.6 红光控制 (32)4.9 关闭操作顺序 (33)4.10 蓝牙APP操作说明 (33)4.10.1 登录 (33)4.10.2 连接 (33)4.10.3 设备 (35)4.10.4 我的页面 (38)4.10.5 软件介绍 (40)4.10.6 工作流程 (40)5 常见警及处理措施 (41)5.1 告警显示 (41)5.2 告警处理 (41)6 质保及返修、退货流程 (44)6.1 一般保修 (44)6.2 保修的限定性 (44)6.3 技术支持及产品维修 (44)1安全信息感谢您选择锐科光纤激光器，本用户手册为您提供了重要的安全、操作、维护及其它方面的信息。

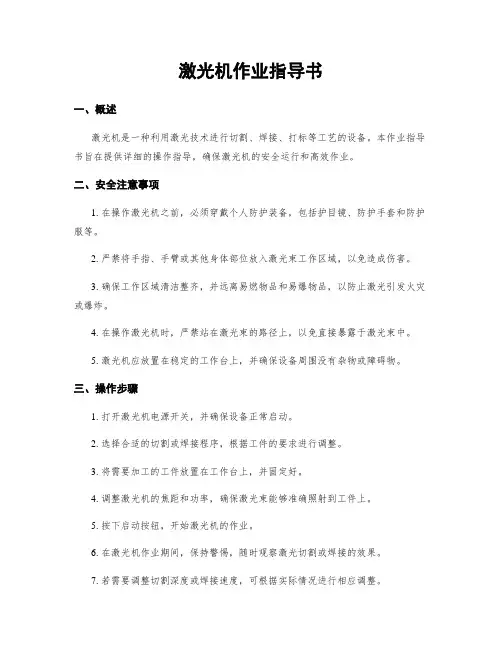

激光机作业指导书一、概述激光机是一种利用激光技术进行切割、焊接、打标等工艺的设备。

本作业指导书旨在提供详细的操作指导，确保激光机的安全运行和高效作业。

二、安全注意事项1. 在操作激光机之前，必须穿戴个人防护装备，包括护目镜、防护手套和防护服等。

2. 严禁将手指、手臂或其他身体部位放入激光束工作区域，以免造成伤害。

3. 确保工作区域清洁整齐，并远离易燃物品和易爆物品，以防止激光引发火灾或爆炸。

4. 在操作激光机时，严禁站在激光束的路径上，以免直接暴露于激光束中。

5. 激光机应放置在稳定的工作台上，并确保设备周围没有杂物或障碍物。

三、操作步骤1. 打开激光机电源开关，并确保设备正常启动。

2. 选择合适的切割或焊接程序，根据工件的要求进行调整。

3. 将需要加工的工件放置在工作台上，并固定好。

4. 调整激光机的焦距和功率，确保激光束能够准确照射到工件上。

5. 按下启动按钮，开始激光机的作业。

6. 在激光机作业期间，保持警惕，随时观察激光切割或焊接的效果。

7. 若需要调整切割深度或焊接速度，可根据实际情况进行相应调整。

8. 在作业完成后，关闭激光机电源开关，并进行设备的清洁和维护。

四、常见问题及解决方法1. 问题：激光切割效果不理想。

解决方法：检查激光束的焦距和功率设置是否正确，调整为合适的数值。

2. 问题：激光焊接出现断裂或气泡。

解决方法：检查焊接程序和参数设置是否合适，优化设定以获得更好的焊接效果。

3. 问题：激光机发生故障无法启动。

解决方法：检查电源连接是否正常，排除电源故障；检查设备内部是否有杂物或损坏部件，进行清理或更换。

五、维护保养1. 定期清洁激光机的镜片和透镜，以确保激光束的质量和稳定性。

2. 检查激光机的冷却系统，保证冷却液的循环畅通，并定期更换冷却液。

3. 检查激光机的电源线和控制线路，确保连接牢固，避免电路故障。

4. 定期检查激光机的光路系统，保证光路的正常运行。

六、总结本作业指导书详细介绍了激光机的操作步骤、安全注意事项、常见问题及解决方法以及维护保养要点。

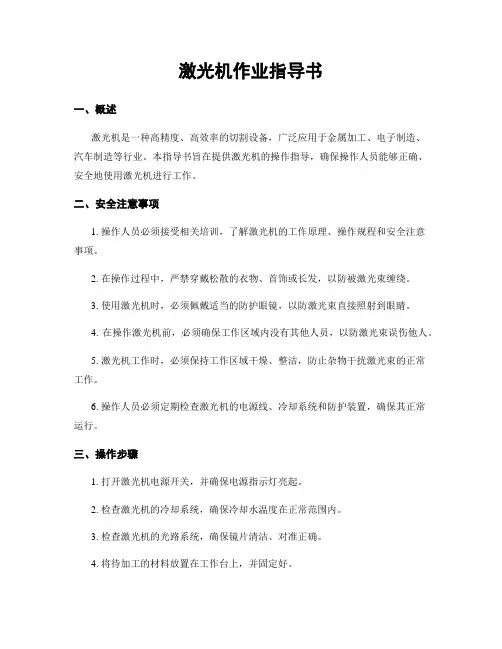

激光机作业指导书一、概述激光机是一种高精度、高效率的切割设备，广泛应用于金属加工、电子制造、汽车制造等行业。

本指导书旨在提供激光机的操作指导，确保操作人员能够正确、安全地使用激光机进行工作。

二、安全注意事项1. 操作人员必须接受相关培训，了解激光机的工作原理、操作规程和安全注意事项。

2. 在操作过程中，严禁穿戴松散的衣物、首饰或长发，以防被激光束缠绕。

3. 使用激光机时，必须佩戴适当的防护眼镜，以防激光束直接照射到眼睛。

4. 在操作激光机前，必须确保工作区域内没有其他人员，以防激光束误伤他人。

5. 激光机工作时，必须保持工作区域干燥、整洁，防止杂物干扰激光束的正常工作。

6. 操作人员必须定期检查激光机的电源线、冷却系统和防护装置，确保其正常运行。

三、操作步骤1. 打开激光机电源开关，并确保电源指示灯亮起。

2. 检查激光机的冷却系统，确保冷却水温度在正常范围内。

3. 检查激光机的光路系统，确保镜片清洁、对准正确。

4. 将待加工的材料放置在工作台上，并固定好。

5. 打开激光机软件，进行参数设置，包括切割速度、功率等。

6. 确认参数设置无误后，点击启动按钮，激光机开始工作。

7. 在激光机工作过程中，操作人员需要保持警惕，观察加工情况，及时调整参数或停止工作。

8. 加工完成后，关闭激光机电源开关，并等待激光机完全停止工作。

9. 清理工作区域，包括清除杂物、整理工具等。

四、常见问题及解决方法1. 激光切割效果不佳：可能是镜片脏污或对准不准确，需要清洁镜片或重新对准光路。

2. 激光切割速度慢：可能是功率设置过低，需要适当提高功率。

3. 激光机无法启动：可能是电源线连接不良或电源故障，需要检查电源线连接情况或更换电源。

4. 激光机发出异常声音：可能是冷却系统故障，需要检查冷却水是否正常流动。

五、维护保养1. 定期清洁激光机的光路系统，确保镜片清洁。

2. 检查激光机的冷却系统，保持冷却水的清洁和正常循环。

3. 定期检查激光机的电源线和防护装置，确保其正常工作。

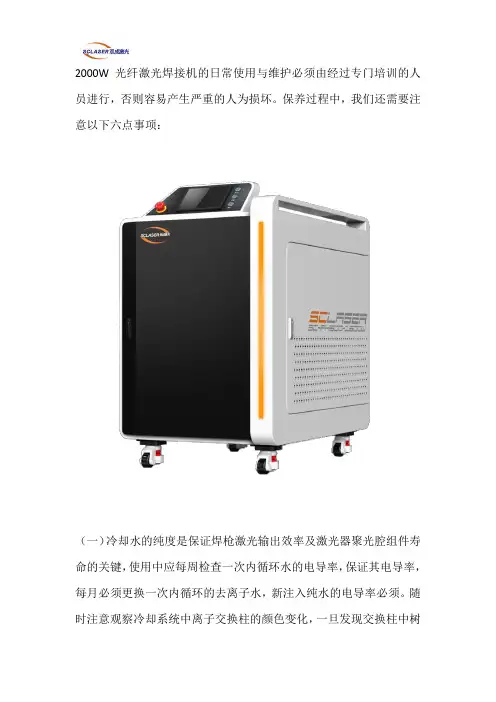

2000W光纤激光焊接机的日常使用与维护必须由经过专门培训的人员进行，否则容易产生严重的人为损坏。

保养过程中，我们还需要注意以下六点事项：（一）冷却水的纯度是保证焊枪激光输出效率及激光器聚光腔组件寿命的关键，使用中应每周检查一次内循环水的电导率，保证其电导率，每月必须更换一次内循环的去离子水，新注入纯水的电导率必须。

随时注意观察冷却系统中离子交换柱的颜色变化，一旦发现交换柱中树脂的颜色变为深褐色甚至黑色，应立即更换树脂；（二）在气温较高或较潮湿的环境下，焊枪激光器运行中应随时注意观察冷却水循环的管道或激光聚光腔上是否出现因水温过低产生的“凝露”现象。

“凝露”出现会造成YAG晶体端面的损伤，导致输出功率下降甚至不能出光，使用中一定要加以注意。

如果出现“凝露”应立即停止激光焊接机的使用，待聚光腔表面的水分自然干燥后重新检查2000W光纤激光焊接机激光器光学表面的状况，检查一切正常的情况下才能再次开机，2000W光纤激光焊接机开机前注意适当调高温控器的下限设定温度。

正常运行中还应注意观察制冷系统的钛管上是否结霜，如果出现结霜，可能是制冷系统中的氟利昂不够所致，应立即请有关的专业人士进行补充并检查是否存在泄露；（三）将万用表置于2MW电阻档，把两支表笔测量端的金属外露部分以1cm的间隔距离，平行地插入冷却水面，此时的电阻读数至少应大于250kW。

若读数低于此数值，应立即更换焊枪冷却水；（四）为了保证2000W光纤激光焊接机一直处于正常的工作状态，连续工作二周后或停止使用一段时间时，在开机前首先应对YAG棒、介质膜片及镜头保护玻璃等光路中的组件进行检查，确定各光学组件没有灰尘污染、霉变等异常现象，如有上述现象应及时进行处理，保证各光学组件不会在强激光照射下损坏；（五）设备操作人员可以经常用黑色像纸检查激光器输出光斑，一旦发现光斑不均匀或能量下降等现象，应及时对焊枪激光器的谐振腔进行调整，确保激光输出的光束质量；（六）检查焊枪保护连锁电路不锈钢焊条：该冷却系统专门针对激光设备的特点，设计了超温声音报警，超温连锁，流量开关连锁，液位保护连锁等保护措施。

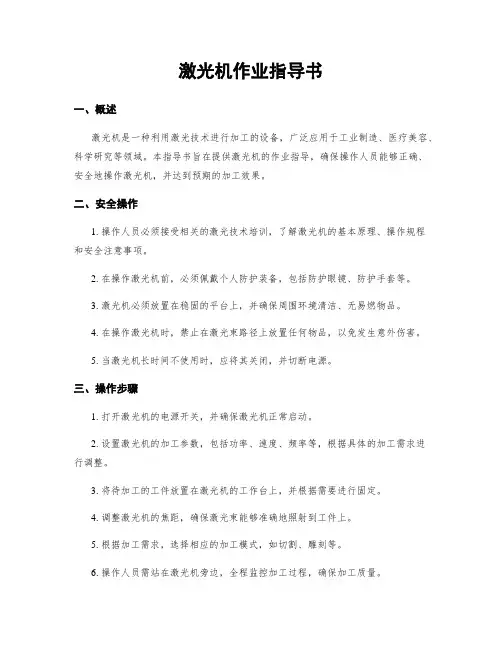

激光机作业指导书一、概述激光机是一种利用激光技术进行加工的设备，广泛应用于工业制造、医疗美容、科学研究等领域。

本指导书旨在提供激光机的作业指导，确保操作人员能够正确、安全地操作激光机，并达到预期的加工效果。

二、安全操作1. 操作人员必须接受相关的激光技术培训，了解激光机的基本原理、操作规程和安全注意事项。

2. 在操作激光机前，必须佩戴个人防护装备，包括防护眼镜、防护手套等。

3. 激光机必须放置在稳固的平台上，并确保周围环境清洁、无易燃物品。

4. 在操作激光机时，禁止在激光束路径上放置任何物品，以免发生意外伤害。

5. 当激光机长时间不使用时，应将其关闭，并切断电源。

三、操作步骤1. 打开激光机的电源开关，并确保激光机正常启动。

2. 设置激光机的加工参数，包括功率、速度、频率等，根据具体的加工需求进行调整。

3. 将待加工的工件放置在激光机的工作台上，并根据需要进行固定。

4. 调整激光机的焦距，确保激光束能够准确地照射到工件上。

5. 根据加工需求，选择相应的加工模式，如切割、雕刻等。

6. 操作人员需站在激光机旁边，全程监控加工过程，确保加工质量。

7. 加工完成后，关闭激光机的电源开关，并进行必要的清理工作。

四、故障排除1. 如果激光机无法启动或工作异常，首先检查电源连接是否正常，确保电源供应稳定。

2. 检查激光机的冷却系统是否正常工作，如水温是否过高，水泵是否正常运转等。

3. 检查激光机的光路系统是否有杂质或损坏，如需要清洁或更换，请联系专业维修人员。

4. 如有其他故障无法解决，请及时联系激光机供应商或售后服务中心。

五、注意事项1. 激光机是高能设备，严禁将激光束直接照射到人体或其他物体上，以免造成伤害。

2. 激光机的维护保养工作应定期进行，包括清洁光路系统、检查电气连接等。

3. 在操作激光机时，应保持专注，避免分散注意力，以免发生意外事故。

4. 在激光机加工过程中，禁止将手指或其他物体伸入激光束路径，以免受伤。

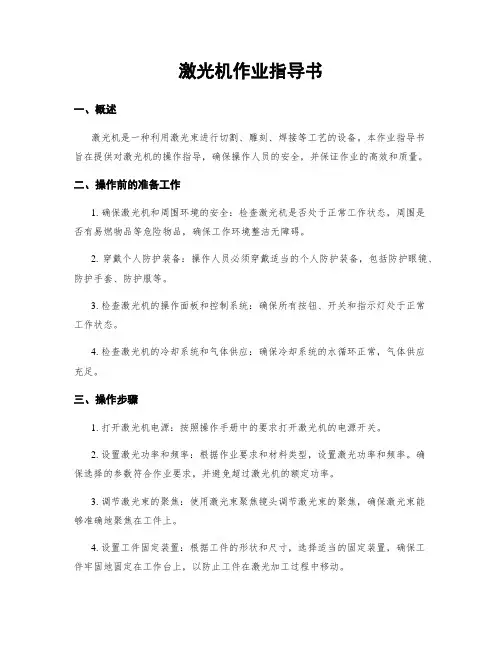

激光机作业指导书一、概述激光机是一种利用激光束进行切割、雕刻、焊接等工艺的设备。

本作业指导书旨在提供对激光机的操作指导，确保操作人员的安全，并保证作业的高效和质量。

二、操作前的准备工作1. 确保激光机和周围环境的安全：检查激光机是否处于正常工作状态，周围是否有易燃物品等危险物品，确保工作环境整洁无障碍。

2. 穿戴个人防护装备：操作人员必须穿戴适当的个人防护装备，包括防护眼镜、防护手套、防护服等。

3. 检查激光机的操作面板和控制系统：确保所有按钮、开关和指示灯处于正常工作状态。

4. 检查激光机的冷却系统和气体供应：确保冷却系统的水循环正常，气体供应充足。

三、操作步骤1. 打开激光机电源：按照操作手册中的要求打开激光机的电源开关。

2. 设置激光功率和频率：根据作业要求和材料类型，设置激光功率和频率。

确保选择的参数符合作业要求，并避免超过激光机的额定功率。

3. 调节激光束的聚焦：使用激光束聚焦镜头调节激光束的聚焦，确保激光束能够准确地聚焦在工件上。

4. 设置工件固定装置：根据工件的形状和尺寸，选择适当的固定装置，确保工件牢固地固定在工作台上，以防止工件在激光加工过程中移动。

5. 进行激光加工操作：根据作业要求，将工件放置在工作台上，并根据作业指导进行激光加工操作，如切割、雕刻、焊接等。

6. 监控激光加工过程：在激光加工过程中，操作人员应密切监控激光机的运行状态，确保激光加工的质量和效率。

7. 结束激光加工操作：完成激光加工后，及时关闭激光机的电源开关，并清理工作台和周围环境。

四、安全注意事项1. 穿戴个人防护装备：在操作激光机时，必须穿戴适当的个人防护装备，以保护眼睛、皮肤和呼吸系统。

2. 避免直接暴露于激光束：激光束具有强大的能量，操作人员应避免直接暴露于激光束，以免造成伤害。

3. 避免观察激光加工过程：在激光加工过程中，操作人员应避免直接观察激光束的加工过程，以防止眼睛受到损伤。

4. 防止材料反弹：在激光切割过程中，材料可能会产生反弹，操作人员应采取相应的措施，防止反弹物伤及人体。

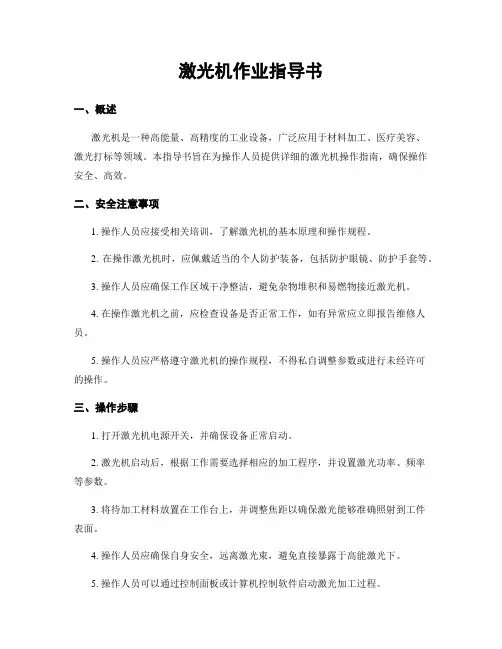

激光机作业指导书一、概述激光机是一种高能量、高精度的工业设备，广泛应用于材料加工、医疗美容、激光打标等领域。

本指导书旨在为操作人员提供详细的激光机操作指南，确保操作安全、高效。

二、安全注意事项1. 操作人员应接受相关培训，了解激光机的基本原理和操作规程。

2. 在操作激光机时，应佩戴适当的个人防护装备，包括防护眼镜、防护手套等。

3. 操作人员应确保工作区域干净整洁，避免杂物堆积和易燃物接近激光机。

4. 在操作激光机之前，应检查设备是否正常工作，如有异常应立即报告维修人员。

5. 操作人员应严格遵守激光机的操作规程，不得私自调整参数或进行未经许可的操作。

三、操作步骤1. 打开激光机电源开关，并确保设备正常启动。

2. 激光机启动后，根据工作需要选择相应的加工程序，并设置激光功率、频率等参数。

3. 将待加工材料放置在工作台上，并调整焦距以确保激光能够准确照射到工件表面。

4. 操作人员应确保自身安全，远离激光束，避免直接暴露于高能激光下。

5. 操作人员可以通过控制面板或计算机控制软件启动激光加工过程。

6. 在加工过程中，操作人员应密切观察加工效果，如发现异常情况应立即停止操作并报告维修人员。

7. 加工完成后，关闭激光机电源开关，并进行设备的清洁和维护工作。

四、常见问题及解决方法1. 问题：激光功率不稳定。

解决方法：检查激光源和电源供应，确保正常工作；检查光路系统，清理镜片和透镜。

2. 问题：激光加工效果不理想。

解决方法：检查焦距是否正确，调整焦距使激光能够准确照射到工件表面；检查加工参数设置是否合适。

3. 问题：激光机故障报警。

解决方法：按照激光机的故障报警代码，参考设备说明书进行故障排除；如无法解决，及时联系维修人员。

五、维护保养1. 每天使用结束后，清洁激光机设备外壳，并检查设备是否有异常情况。

2. 定期清洁激光源和光路系统，确保激光输出质量。

3. 定期检查设备的电气连接，确保连接牢固可靠。

4. 定期检查设备的冷却系统，保证正常运行。

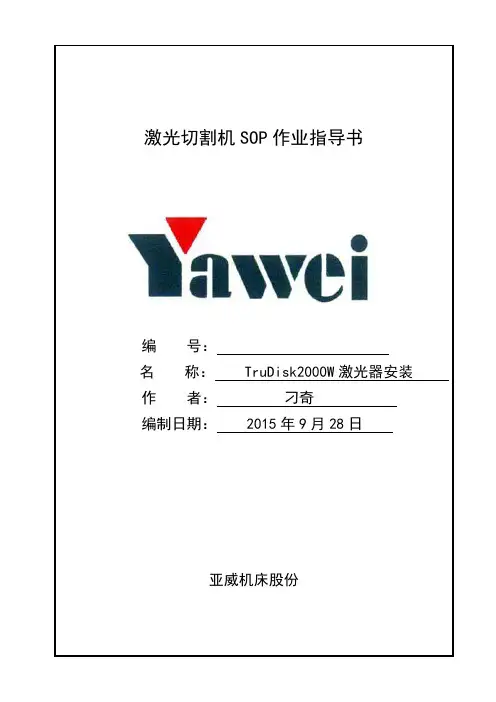

激光切割机SOP作业指导书编号：名称： TruDisk2000W激光器安装作者：刁奇编制日期： 2015年9月28日亚威机床股份一、适用围HLF2040，HLF1530，HLH2040，HLH1530，HLF2060，HLH2060(西门子)机床，通快激光器二、目的大家规正确的安装通快激光器三、测试的步骤．激光器安装前的装备：1.激光器四周围留1米的空间，至少服务工程师可以维修服务的空间。

顶盖至少500mm空间2.激光器配有控制触摸屏和手持（选配）3.激光器的重量：如果放在平台上需要预留200斤服务人员的重量4.激光器放置要求：加速度小于0.01g，加隔离槽5.接线，水管，光纤尽量不要从激光器上面走防止影响顶盖打开操作6.负载：35A空气开关三相电压380V（-10%）~480V（+10%）每相必须要对地平衡频率50HZ（-3%HZ）~60HZ（+3%HZ）线径10mm27.水箱：水温+5℃~+26.1℃压力≤6bar温度围25℃~28℃8.水管接口：水管耐压10bar，软管9.外部水冷机要求：制冷量≥15KW 外部水冷机必须带旁通10.加入水要求：去离子水，蒸馏水，水箱20L，电导率＜10μŠ/m11.工作环境要求：（1）室温不能低于0℃不能高于45℃温度高相对湿度低温度低相对湿度高（2）运输：使用原装包装箱保护膜和气枕，叉车用时需要做保护防止油漆碰落。

防雨布二．激光器首次开机外部电源、外部水冷机进出水管道接好(蓝色：进水口，红色：出水口)。

1.上电之前，测量电柜的电压(L1、L2、L3分别对地电压在220V 左右，两相之间不能超过15V)；测量相序是否正确(需要相序表)2.加入部制冷水到刻度100%，排放水泵气体激光器出水口，接水冷机进水口。

竖着为打开阀门激光器进水口，接水冷机出水口，竖着为打开阀门3.打开激光器加入去离子水（建议用怡宝）到刻度100%松开此处螺丝即可拉出水箱加水加水口2.开关机按钮：开机按一下，关机持续按2~3S后蓝白闪烁；纯蓝为开机，纯白为关机状态钥匙拨到“1”激光水泵运行器1.激光器电源开关4.1将电脑(安装有TruControl 1000 Module Remote软件)与激光器用网线连接起来网线接口1默认IP地址：192.0.2.14.2设置电脑的IP地址(不要与激光器的IP：192.0.2.1冲突)：PS：软件TruControl 1000 Module Remote设置激光器IP（若连接网络端口1，无需此步）1、单击2、单击3、输入IP，不能和电脑IP冲突4、单击5.打开TruControl 1000 Module Remote软件客户等级点击客户等级，跳出界面：选择“其他用户等级”，点击“下一步”：输入密码：070f467,完成。

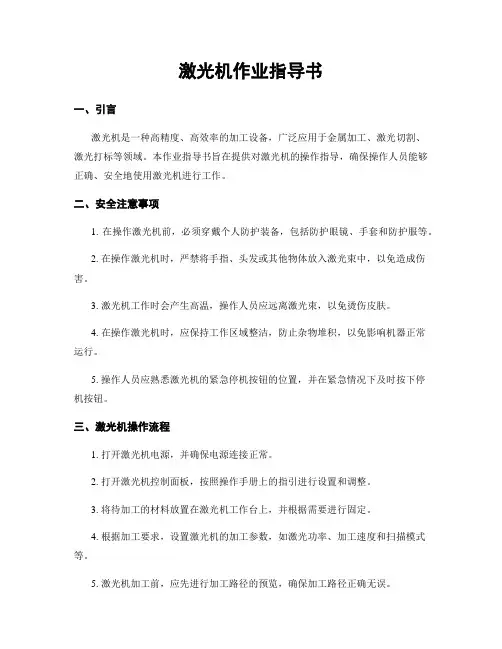

激光机作业指导书一、引言激光机是一种高精度、高效率的加工设备，广泛应用于金属加工、激光切割、激光打标等领域。

本作业指导书旨在提供对激光机的操作指导，确保操作人员能够正确、安全地使用激光机进行工作。

二、安全注意事项1. 在操作激光机前，必须穿戴个人防护装备，包括防护眼镜、手套和防护服等。

2. 在操作激光机时，严禁将手指、头发或其他物体放入激光束中，以免造成伤害。

3. 激光机工作时会产生高温，操作人员应远离激光束，以免烫伤皮肤。

4. 在操作激光机时，应保持工作区域整洁，防止杂物堆积，以免影响机器正常运行。

5. 操作人员应熟悉激光机的紧急停机按钮的位置，并在紧急情况下及时按下停机按钮。

三、激光机操作流程1. 打开激光机电源，并确保电源连接正常。

2. 打开激光机控制面板，按照操作手册上的指引进行设置和调整。

3. 将待加工的材料放置在激光机工作台上，并根据需要进行固定。

4. 根据加工要求，设置激光机的加工参数，如激光功率、加工速度和扫描模式等。

5. 激光机加工前，应先进行加工路径的预览，确保加工路径正确无误。

6. 开始加工前，操作人员应站在安全位置，远离激光束的工作区域。

7. 启动激光机，开始加工。

在加工过程中，操作人员应密切观察加工状态，确保加工质量。

8. 加工完成后，关闭激光机，并进行必要的清理工作。

四、常见问题及解决方法1. 问题：激光机加工过程中出现加工质量不佳的情况。

解决方法：检查激光功率是否设置正确，检查材料是否固定牢固，检查光路是否清洁。

2. 问题：激光机无法启动。

解决方法：检查激光机电源是否连接正常，检查控制面板是否设置正确，检查紧急停机按钮是否按下。

3. 问题：激光机工作时产生异味。

解决方法：检查激光机的排风系统是否正常工作，确保排除废气。

五、维护保养1. 定期清洁激光机的光路，确保光路通畅。

2. 定期检查激光机的电源线和连接线，确保连接牢固。

3. 定期检查激光机的冷却系统，确保冷却效果良好。
