华中科技大学电子线路实验报告

电子线路实习报告（精选4篇）电子线路篇1：通过一个星期的电工实习，使我对电器元件及电路的连接与调试有一定的感性和理性认识，打好了日后学习电工技术课的基础。

同时实习使我获得了自动控制电路的设计与实际连接技能，培养了我理论联系实际的能力，提高了我分析问题和解决问题的能力，增强了独立工作的能力。

最主要的是培养了我与其他同学的团队合作、共同探讨、共同前进的精神。

具体如下：1.熟悉手工常用工具的使用及其维护与修理。

2.基本掌握电路的连接方法，能够独立的完成简单电路的连接。

3.熟悉控制电路板设计的步骤和方法及工艺流程，能够根据电路原理图、电器元器件实物，设计并制作控制电路板。

4.熟悉常用电器元件的类别、型号、规格、性能及其使用范围。

5.能够正确识别和选用常用的电器元件，并且能够熟练使用数字万用表。

6.了解电器元件的连接、调试与维修方法。

实习内容：1.观看关于实习的录像，从总体把握实习，明确实习的目的和意义;讲解电器元件的类别、型号、使用范围和方法以及如何正确选择元器件2.讲解控制电路的设计要求、方法和设计原理 ;3.分发与清点工具;讲解如何使用工具测试元器件;讲解线路连接的操作方法和注意事项;4.组装、连接、调试自动控制电路;试车、答辩及评分5.拆解自动控制电路、收拾桌面、地面，打扫卫生6.书写实习报告实习心得与体会：对交流接触器的认识交流接触器广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点具有两对常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

它的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。

为了使磁力稳定，铁芯的吸合面，加上短路环。

交流接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开断。

电气学科大类2010 级《信号与控制综合实验》课程电力电子实验报告姓名童俊_学号U200912052 专业班号电气1011指导教师邓春花老师日期2013/6/25实验成绩评阅人实验四十八 DC/DC 单端反激式变换电路设计实验一． 实验原理1. 单端反激变换电路基本原理在基本的DC/DC 变换器中引入隔离变压器，可以实现变换器的输入端和负载端的电气隔离，从而提高运行的安全可靠性和电磁兼容性。

同时，当电源电压V S 和负载所需的输出电压V O 相差较大时，也不会导致占空比D 接近1或者0。

而且引入变压器后，电路可以设置多个二次绕组输出几个不同的直流电压。

图48-1是单端反激变换电路原理图。

电路仅有一个开关管，隔离变压器的磁通只能单方向变化。

当有正向偏压加载在开关晶体管VT 的基极上时，VT 导通，当集电极-发射极间的电压达到饱和电压V CE(sat)时，输入电压加在变压器的初级绕组上的电压。

同时，在变压器的次级绕组中感应出反极性的电压，次级的二极管VD 中没有电流流过，次级绕组处于开路状态。

这时变压器内部并没有能量传递，电源提供给初级绕组的能量全部存储在变压器中。

开关管断开时，电源停止向初级绕组提供能量，同时变压器给负载供电，因此该电路称为图 48-1隔离式单端反激电路的原理单端反激变换电路。

2.自激式单端反激变换器原理及其设计图48-2是一种常见的自激式单端反激变换电路，简称为RCC电路，广泛应用于50W以下的开关电源，它不需要专门的振荡电路，结构简单，由输入电压与输入、输出电流改变频率。

图48-2 RCC基本电路（1）自激原理RCC电路的电压和电流波形如图48-3所示。

输入电压V1是输入交流电压经整流的直流电压。

当V1加到输入端时，V1通过电阻R B 和晶体管VT1的基-射极给VT1的基极一个正的偏置电压，使VT1导通，变压器T1的初级绕组流过励磁电流，而此时感应到的次级的电压V2由于二极管的阻挡而不能向负载提供电能，所以电源提供的能量完全积聚在变压器中。

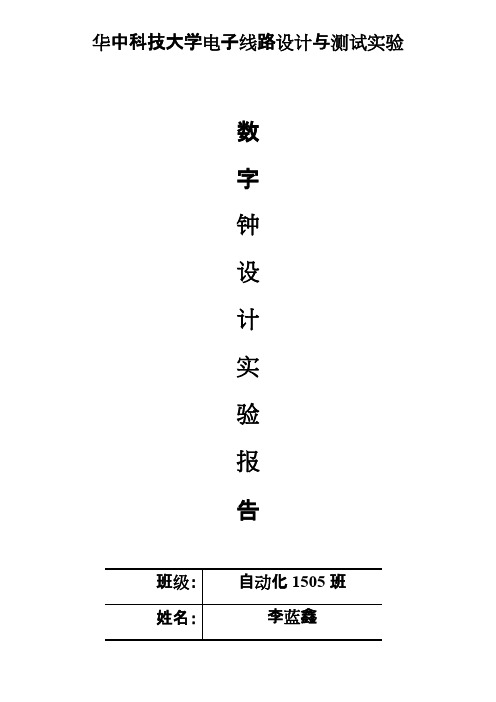

华中科技大学电子线路设计与测试实验数字钟设计实验报告班级：自动化1505班姓名：李蓝鑫学号：U2015142802017年5月1、实验目的1、掌握数字钟电路的设计与调试方法2、熟悉使用VERILOG HDL语言描述时序逻辑电路的方法，以及EDA仿真技术2、实验内容1、以数字形式显示时、分、秒的时间；2、小时计数器为同步24进制；3、要求手动校时、校分；4、任意时刻闹钟；5、小时显示（12/24）切换电路；6、仿广播电台正点报时。

3、模块化，层次化设计（框图设计）4、代码实现1、顶层模块module clock(decoder_h_m,decoder_s,alarm,_50mhz,choose_h_m_de,hour_12_24,adj_min_key,adj_hour_key,set_min_key,set_hr_key,ctrl_bell,mode,vdd);input _50mhz; //DE0实验板上的晶振频率wire _1khzin,_1hz,_2hz,_500hz;//分频器的输出信号，1khz通过不同位权的二进制数字获得1hz,2hz,500hz的输出信号input vdd; //用于提供整个数字钟的异步清零端或者高电平电压，0时清零wire [7:0]hour,minute,second; //计时器的输出信号，作为中间变量存储和传输时间信号wire [7:0]hour_12,hour_all;//12进制的小时计数器的变量，hour_all表示把12进制和24进制用一个变量统一，便于译码input adj_min_key,adj_hour_key; //校正计时器小时分钟的输入按键，为1时校正时间，为0时正常计时//计时器的中间使能控制信号，用于计时器的扩展，比如分进位用于控制小时的计数，实现模拟数字钟计时功能wire minl_en,minh_en,hour_en;input hour_12_24;//12进制与24进制的显示切换，也就是选择hou还是hour_12当为1时12进制，为0时是24进制表达reg alarm_radio; //仿电台的报时信号输出，当此信号为1时报时信号输出，当此信号为0时不输出wire alarm_clock; //闹钟的信号输出，同仿电台报时的功能，当此信号为1时，闹钟信号输出input ctrl_bell; //控制闹钟的声音是否输出的按键output alarm; //仿电台报时或者闹钟声音信号的输出，集成在一个输出端口，采用或运算使之输出在一起wire [7:0]set_hr,set_min;//设定的闹钟时间输出信号，用于用户设置闹钟定时和用于和当前计时器的时间比较input set_hr_key,set_min_key;//设定闹钟小时和分钟的输入按键，作为小时计数器和分钟计数器的使能信号//如果按下，使能有效，正常递增，当松开时，使能无效，不再递增，保存当前的值为闹钟所设定的时间。

电子线路设计实验报告电子线路设计实验报告引言：电子线路设计是电子工程中非常重要的一部分，它涉及到电子设备的功能实现和性能优化。

本实验报告旨在介绍电子线路设计的基本原理和实验结果，以及对实验结果的分析和讨论。

一、实验目的：本次实验的目的是设计一个简单的数字电子线路，以实现特定功能。

通过这个实验，我们可以了解数字电子线路设计的基本流程和方法。

二、实验原理：在本实验中，我们将使用逻辑门和触发器来设计一个计数器。

计数器是一种常见的数字电子线路，它可以根据输入信号的变化，输出相应的计数结果。

三、实验步骤：1. 确定计数器的位数和计数范围。

在本实验中，我们选择了一个4位二进制计数器，即可以计数0-15的数字。

2. 根据计数器的位数，选择适当的逻辑门和触发器。

在本实验中，我们使用了四个D触发器和逻辑门AND、OR和NOT。

3. 根据计数器的功能要求，设计适当的逻辑电路连接方式。

在本实验中，我们使用了级联连接的方式，将四个D触发器连接起来，形成一个4位二进制计数器。

4. 绘制电路图，并进行仿真验证。

使用电子设计软件，绘制出所设计的电路图，并进行仿真验证，确保电路的功能正确。

5. 制作实际电路板，并进行实验测试。

根据电路图，制作实际的电路板，并进行实验测试，验证电路的功能和性能。

四、实验结果：经过仿真验证和实验测试，我们成功设计并实现了一个4位二进制计数器。

在输入信号的变化下，计数器能够正确地输出相应的计数结果。

通过实验数据的分析，我们发现计数器的性能稳定可靠，能够满足设计要求。

五、实验分析与讨论：在本次实验中，我们深入了解了数字电子线路设计的基本原理和方法。

通过实际操作，我们掌握了电子设计软件的使用技巧，并了解了电路设计与实验测试的流程。

同时，我们也发现了一些问题和改进的方向，例如在实际电路板制作过程中，需要注意布线的规范性和稳定性，以确保电路的性能和可靠性。

六、实验总结：通过本次实验，我们对电子线路设计有了更深入的认识和理解。

华中科技大学电子线路实验实验报告专业：通信工程班级：姓名：指导老师：___________实验名称：Pspice仿真1——单级共射放大电路实验目的：学习用Papice仿真软件设计电子电路实验原理：一、Orcad功能简述电子线路的计算机辅助分析（或仿真）与设计是指用计算机来模拟电路设计者在实验板上搭接电路，并对电路的特性进行分析和仿真，以测量电路及模拟仪器测量电路性能指标等工作。

1、OrCAD 的主要功能模块包括Capture CIS（电路原理图设计）、PSpice A/D（模数混合仿真）、PSpice Optimizer（电路优化）和Layout Plus（PCB设计）。

（1）Capture CIS（电路原理图设计）该模块除了可以生成各类电路原理图外，在工业版中还配备有元器件信息系统，可以对元器件的采用实施高效管理，还具有ICA功能，可以在设计电路图的过程中从Internet的元器件数据库中查询、调用上百万种元器件。

（2）PSpice A/D（模数混合仿真）该模块可以对各类电路进行仿真分析和模拟，比如静态工作点分析、瞬态分析（时域分析）、交流小信号分析（频域分析）、直流扫描分析、直流小信号传递函数值分析、直流小信号灵敏度分析、统计特性分析（蒙特卡罗分析和最坏情况分析）。

（3）PSpice Optimizer（电路优化）该模块可以对电路进行优化设计。

OrCAD 的运行环境：Intel Pentium或等效的其他CPU，硬盘为200M以上，内存为32M以上，显示其分辨率为800×600以上，操作系统为Windows 95、Windows 98以上或Windows NT 以上。

2、Orcad 集成环境有:模拟和模数混合电路仿真环境、PCB板仿真环境、可编程数字逻辑器件分析设计环境。

二、PSpice仿真步骤1. 创建工程项目文件（创建的目录名和文件名中不能有汉字、空格等！）。

2. 编辑电路原理图（画电路图）（1）调元件（2）元件移动、旋转和删除（3）画线（4）修改元器件标号和参数（5）保存和自动检查3. 设置仿真分析类型（1）静态（直流）工作点分析：（2）瞬态（时域）分析；（3）增益Av的频率特性分析；4. 仿真分析5. 查看仿真输出结果。
