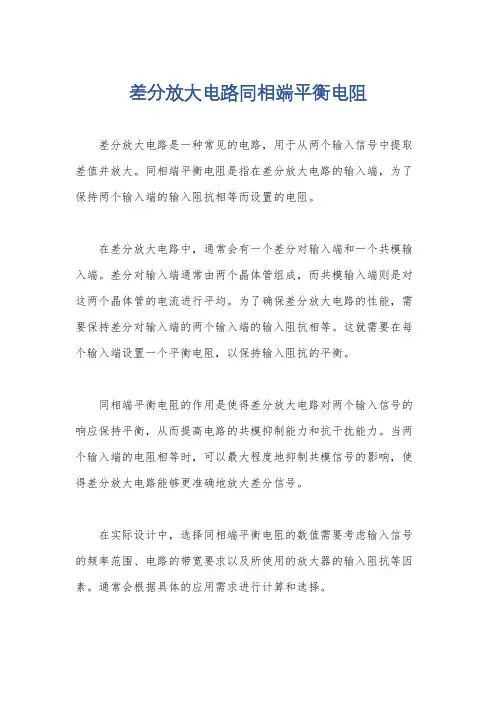

差分放大电路同相端平衡电阻
差分放大电路是一种常见的电路，用于从两个输入信号中提取差值并放大。
同相端平衡电阻是指在差分放大电路的输入端，为了保持两个输入端的输入阻抗相等而设置的电阻。
在差分放大电路中，通常会有一个差分对输入端和一个共模输入端。
差分对输入端通常由两个晶体管组成，而共模输入端则是对这两个晶体管的电流进行平均。
为了确保差分放大电路的性能，需要保持差分对输入端的两个输入端的输入阻抗相等。
这就需要在每个输入端设置一个平衡电阻，以保持输入阻抗的平衡。
同相端平衡电阻的作用是使得差分放大电路对两个输入信号的响应保持平衡，从而提高电路的共模抑制能力和抗干扰能力。
当两个输入端的电阻相等时，可以最大程度地抑制共模信号的影响，使得差分放大电路能够更准确地放大差分信号。
在实际设计中，选择同相端平衡电阻的数值需要考虑输入信号的频率范围、电路的带宽要求以及所使用的放大器的输入阻抗等因素。
通常会根据具体的应用需求进行计算和选择。
总的来说，同相端平衡电阻在差分放大电路中起着重要的作用，它能够保持输入端的输入阻抗相等，提高电路的性能和稳定性，从
而更好地实现差分信号的放大和处理。
同相比例和反相比例一、反相比例运算放大电路反相输入放大电路如图1所示，信号电压通过电阻R 1加至运放的反相输入端，输出电压v o 通过反馈电阻Rf 反馈到运放的反相输入端，构成电压并联负反馈放大电路。
R ¢为平衡电阻应满足R ¢= R 1//R f 。
利用虚短和虚断的概念进行分析，v I=0，v N=0，i I =0，则即∴该电路实现反相比例运算。
反相放大电路有如下特点1．运放两个输入端电压相等并等于0，故没有共模输入信号，这样对运放的共模抑制比没有特殊要求。
2．v N= v P ，而v P=0，反相端N 没有真正接地，故称虚地点。
3．电路在深度负反馈条件下，电路的输入电阻为R 1，输出电阻近似为零。
二、同相比例运算电路图 1 反相比例运算电路同相输入放大电路如图1所示，信号电压通过电阻R S 加到运放的同相输入端，输出电压v o 通过电阻R 1和R f 反馈到运放的反相输入端，构成电压串联负反馈放大电路。
根据虚短、虚断的概念有v N= v P= v S ，i 1= if于是求得所以该电路实现同相比例运算。
同相比例运算电路的特点如下 1．输入电阻很高，输出电阻很低。
2．由于v N= v P= v S ，电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。
三、加法运算电路图1所示为实现两个输入电压v S1、v S2的反相加法电路，该电路属于多输入的电压并联负反馈电路。
由于电路存在虚短，运放的净输入电压v I=0，反相端为虚地。
利用v I=0，v N=0和反相端输入电流i I=0的概念，则有或由此得出图 1 同相比例运算电路图 1 加法运算电路若R 1= R 2= R f ，则上式变为 –v O= v S1+ v S2式中负号为反相输入所致，若再接一级反相电路，可消去负号，实现符 合 常规的算术加法。
该加法电路可以推广到对多个信号求和。
从运放两端直流电阻平衡的要求出发，应取R ´=R 1//R2//R f 。
运算放大器学习的12个基础知识点一、一般反相/同相放大电路中都会有一个平衡电阻，这个平衡电阻的作用是什么?1、为芯片内部的晶体管提供一个合适的静态偏置，芯片内部的电路通常都是直接耦合的，它能够自动调节静态工作点。
但是，如果某个输入引脚被直接接到了电源或者地，它的自动调节功能就不正常了。
因为芯片内部的晶体管无法抬高地线的电压，也无法拉低电源的电压，这就导致芯片不能满足虚短、虚断的条件，电路需要另外分析。
2、消除静态基极电流对输出电压的影响，大小应与两输入端外界直流通路的等效电阻值平衡，这也是其得名的原因。
二、同相比例运算放大器，在反馈电阻上并一个电容的作用是什么?1、反馈电阻并电容形成一个高通滤波器, 局部高频率放大特别厉害。
2、防止自激。
三、运算放大器同相放大电路如果不接平衡电阻有什么后果?烧毁运算放大器，有可能损坏运放，电阻能起到分压的作用。
四、在运算放大器输入端上拉电容，下拉电阻能起到什么作用?是为了获得正反馈和负反馈，这要看具体连接，比如我把现在输入电压信号，输出电压信号，再在输出端取出一根线连到输入段。
那么由于上面的那个电阻，部分输出信号通过该电阻后获得一个电压值，对输入的电压进行分流，使得输入电压变小，这就是一个负反馈。
因为信号源输出的信号总是不变的，通过负反馈可以对输出的信号进行矫正。
五、运算放大器接成积分器，在积分电容的两端并联电阻RF的作用是什么?用于防止输出电压失控。
六、为什么一般都在运算放大器输入端串联电阻和电容?如果你非常熟悉运算放大器的内部电路的话，你就会知道，不论什么运算放大器都是由几个晶体管或是mos管组成。
在没有外接元件的情况下，运算放大器就是个比较器，同相端电压高的时候，会输出近似于正电压的电平，反之也一样。
但这样运放似乎没有什么太大的用处，只有在外接电路的时候，构成反馈形式，才会使运放有放大功能。
七、运算放大器同相放大电路如果平衡电阻不对有什么后果?1、同相反相端不平衡，输入为0时也会有输出，输入信号时输出值总比理论输出值大或小一个固定的数。
同相比例和反相比例一、反相比例运算放大电路反相输入放大电路如图1所示，信号电压通过电阻R 1加至运放的反相输入端，输出电压v o 通过反馈电阻R f 反馈到运放的反相输入端，构成电压并联负反馈放大电路。
R ¢为平衡电阻应满足R ¢= R 1//R f 。
利用虚短和虚断的概念进行分析，v I=0，v N=0，i I=0，则即∴该电路实现反相比例运算。
反相放大电路有如下特点1．运放两个输入端电压相等并等于0，故没有共模输入信号，这样对运放的共模抑制比没有特殊要求。
2．v N= v P ，而v P=0，反相端N 没有真正接地，故称虚地点。
3．电路在深度负反馈条件下，电路的输入电阻为R 1，输出电阻近似为零。
二、同相比例运算电路同相输入放大电路如图1所示，信号电压通过电阻R S 加到运放的同相输入端，输出电压v o 通过电阻R 1和R f 反馈到运放的反相输入端，构成电压串联负反馈放大电路。
根据虚短、虚断的概念有v N= v P= v S ，i 1= i f 于是求得图 1 反相比例运算电路 图 1 同相比例运算电路所以该电路实现同相比例运算。
同相比例运算电路的特点如下 1．输入电阻很高，输出电阻很低。
2．由于v N= v P= v S ，电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。
三、加法运算电路图1所示为实现两个输入电压v S1、v S2的反相加法电路，该电路属于多输入的电压并联负反馈电路。
由于电路存在虚短，运放的净输入电压v I=0，反相端为虚地。
利用v I=0，v N=0和反相端输入电流i I=0的概念，则有或由此得出若R 1= R 2= R f ，则上式变为 –v O= v S1+ v S2式中负号为反相输入所致，若再接一级反相电路，可消去负号，实现符 合 常规的算术加法。
该加法电路可以推广到对多个信号求和。
从运放两端直流电阻平衡的要求出发，应取R ´=R 1//R2//R f 。
同相比例运算电路实验报告篇一：实验四比例求和运算电路实验报告实验四比例求和运算电路一、实验目的1．掌握用集成运算放大器组成比例、求和电路的特点及性能。
2．学会上述电路的测试和分析方法。
二、实验仪器1.数字万用表2.信号发生器3.双踪示波器其中，模拟电子线路实验箱用到直流稳压电源模块，元器件模组以及“比例求和运算电路”模板。
三、实验原理（一）、比例运算电路 1．工作原理a．反相比例运算,最小输入信号Uimin等条件来选择运算放大器和确定外围电路元件参数。
如下图所示。
10kΩ输入电压Ui经电阻R1加到集成运放的反相输入端，其同相输入端经电阻R2接地。
输出电压UO经RF接回到反相输入端。
通常有：R2=R1//RF 由于虚断，有 I+=0 ，则u+=-I+R2=0。
又因虚短，可得：u-=u+=0由于I-=0，则有i1=if，可得：ui?u?u??uo? R1RFuoRF?A????ufuR1 i由此可求得反相比例运算电路的电压放大倍数为： ??u?Rif?i?R1?ii?反相比例运算电路的输出电阻为：Rof=0输入电阻为：Rif=R1b．同相比例运算10kΩ输入电压Ui接至同相输入端，输出电压UO通过电阻RF仍接到反相输入端。
R2的阻值应为R2=R1//RF。
根据虚短和虚断的特点，可知I-=I+=0,则有 u??且 u-=u+=ui，可得：R1?uo?uiR1?RFAuf?R1?uoR1?RFuoR?1?F uiR1同相比例运算电路输入电阻为： Rif?输出电阻： Rof=0ui?? ii以上比例运算电路可以是交流运算，也可以是直流运算。
输入信号如果是直流，则需加调零电路。
如果是交流信号输入，则输入、输出端要加隔直电容，而调零电路可省略。
（二）求和运算电路 1．反相求和根据“虚短”、“虚断”的概念RRui1ui2u???o uo??(Fui1?Fui2)R1R2R1R2RF当R1=R2=R，则 uo??RF(ui1?ui2)R四、实验内容及步骤1、.电压跟随电路实验电路如图1所示。
验证实验四 运算放大电路同相、反相及加减法电路实验一、实验目的（1）掌握由集成运算放大器组成的比例、加法、减法和积分等模拟运算电路功能。
（2）熟悉运算放大器在模拟运算中的应用。
二、主要设备及器件函数信号发生器、双踪示波器、交流毫伏表、数字万用表、直流稳压电源、实验电路板。
三、实验原理1、反相比例运算电路反相比例运算电路如图1所示。
对于理想运放，该电路的输出电压与输入电压之间的关系为：i 1foUR R U -=为减小输入级偏置电流引起的运算误差，在同相输入端应接入平衡电阻R ´=R1||Rf 。
实验中采用10 k Ω和100 k Ω两个电阻并联。
图1 反相比例运算电路2、同相比例运算电路图2是同相比例运算电路，它的输出电压与输入电压之间的关系为i 1fo )1(UR R U +=当R1→∞时，Uo=Ui ，即为电压跟随器。
图2 同相比例运算电路3、反相加法电路反相加法电路电路如图3所示，输出电压与输入电压之间的关系为)+(=B 2f A 1f o U R RU R R U - R ´ = R1 || R2 || Rf图3 反相加法电路4、同相加法电路同相加法电路电路如图4所示，输出电压与输入电压之间的关系为：)+++(+=B 211A 2123f 3o U R R R U R R R R R R U图4 同相加法电路5、减法运算电路（差动放大器）减法运算电路如图5所示，输出电压与输入电压之间的关系为：f f o A B 1121 ()()R R R U U U R R R R '=+'+-+当R1 = R2，R ´ = Rf 时，图5电路为差动放大器，输出电压为：)(=A B1fo U U R R U -图5 减法运算电路四、实验内容注意正、负电源的接法，并切忌将输出端短路，否则将会损坏集成块。
信号输入时先按实验所给的值调好信号源再加入运放输入端。
同相比例和反相比例一、反相比例运算放大电路反相输入放大电路如图1所示，信号电压通过电阻R 1加至运放的反相输入端，输出电压v o 通过反馈电阻R f 反馈到运放的反相输入端，构成电压并联负反馈放大电路。
R ¢为平衡电阻应满足R ¢= R 1//R f 。
利用虚短和虚断的概念进行分析，v I=0，v N=0，i I=0，则即∴该电路实现反相比例运算。
反相放大电路有如下特点1．运放两个输入端电压相等并等于0，故没有共模输入信号，这样对运放的共模抑制比没有特殊要求。
2．v N= v P ，而v P=0，反相端N 没有真正接地，故称虚地点。
3．电路在深度负反馈条件下，电路的输入电阻为R 1，输出电阻近似为零。
二、同相比例运算电路图 1 反相比例运算电路同相输入放大电路如图1所示，信号电压通过电阻R S 加到运放的同相输入端，输出电压v o 通过电阻R 1和R f 反馈到运放的反相输入端，构成电压串联负反馈放大电路。
根据虚短、虚断的概念有v N= v P= v S ，i 1= if于是求得所以该电路实现同相比例运算。
同相比例运算电路的特点如下 1．输入电阻很高，输出电阻很低。
2．由于v N= v P= v S ，电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。
三、加法运算电路图1所示为实现两个输入电压v S1、v S2的反相加法电路，该电路属于多输入的电压并联负反馈电路。
由于电路存在虚短，运放的净输入电压v I=0，反相端为虚地。
利用v I=0，v N=0和反相端输入电流i I=0的概念，则有或由此得出图 1 同相比例运算电路图 1 加法运算电路若R 1= R 2= R f ，则上式变为 –v O= v S1+ v S2式中负号为反相输入所致，若再接一级反相电路，可消去负号，实现符 合 常规的算术加法。
该加法电路可以推广到对多个信号求和。
从运放两端直流电阻平衡的要求出发，应取R ´=R 1//R2//R f 。
运算放大器经典问题解析1.一般反相/同相放大电路中都会有一个平衡电阻，这个平衡电阻的作用是什么呢？(1) 为芯片内部的晶体管提供一个合适的静态偏置。
芯片内部的电路通常都是直接耦合的，它能够自动调节静态工作点，但是，如果某个输入引脚被直接接到了电源或者地，它的自动调节功能就不正常了，因为芯片内部的晶体管无法抬高地线的电压，也无法拉低电源的电压，这就导致芯片不能满足虚短、虚断的条件，电路需要另外分析。
(2)消除静态基极电流对输出电压的影响，大小应与两输入端外界直流通路的等效电阻值平衡，这也是其得名的原因。
2.同相比例运算放大器，在反馈电阻上并一个电容的作用是什么？(1)反馈电阻并电容形成一个高通滤波器, 局部高频率放大特别厉害。
(2)防止自激。
3.运算放大器同相放大电路如果不接平衡电阻有什么后果?(1)烧毁运算放大器，有可能损坏运放,电阻能起到分压的作用。
4.在运算放大器输入端上拉电容，下拉电阻能起到什么作用？(1)是为了获得正反馈和负反馈的问题，这要看具体连接。
比如我把现在输入电压信号，输出电压信号，再在输出端取出一根线连到输入段，那么由于上面的那个电阻，部分输出信号通过该电阻后获得一个电压值，对输入的电压进行分流，使得输入电压变小，这就是一个负反馈。
因为信号源输出的信号总是不变的，通过负反馈可以对输出的信号进行矫正。
5.运算放大器接成积分器，在积分电容的两端并联电阻RF 的作用是什么？(1) 泄放电阻，用于防止输出电压失控。
6.为什么一般都在运算放大器输入端串联电阻和电容？(1)如果你熟悉运算放大器的内部电路的话，你会知道，不论什么运算放大器都是由几个几个晶体管或是MOS 管组成。
在没有外接元件的情况下，运算放大器就是个比较器，同相端电压高的时候，会输出近似于正电压的电平，反之也一样……但这样运放似乎没有什么太大的用处，只有在外接电路的时候，构成反馈形式，才会使运放有放大，翻转等功能……7.运算放大器同相放大电路如果平衡电阻不对有什么后果?(1)同相反相端不平衡，输入为0 时也会有输出，输入信号时输出值总比理论输出值大（或小）一个固定的数。
同相、反相放大器及其各项参数的测定同相放大器：一、实验内容：先按照如图所示连接同相放大器，选择电阻R 1=R f =1KΩ，C1=10μF ，C2=4.7μF ，R=5KΩ放大器两端接正负5V 电源供电。
放大器为LM324二、实验结果及分析：1、 用信号发生器输入峰峰值为1V 的正弦信号，用示波器观察输出波形：由示波器得，当输入V pp =1V ，f=1KHz 的正弦波时，测得输入电压为1.07V ，输出电压为2.10V ，放大倍数为1.96，理论放大倍数)(11RR A f v +==2，与理论值近似。
2、 输入V pp =1V 的正弦波，调节频率，测量其频谱特性：在低频区：00.511.522.51234510205070100150200300500600有图表可知，输出的最大增益为2.10 2.10 /1.414=1.48 所以：f l =30Hz 在高频区：00.511.522.520K40K70K90K110K150K300K500K900Kf H =300KHz ，带宽约为300KHz 3、 输入阻抗测电路的输入阻抗，采用与之前实验类似的方法，在输入端串入0.594M Ω的电阻，测得信号源输出电压为0.370V ，电路输入电压为0.328V ，计算得输入电阻为4.639MΩ.非常大，这与同相放大器输入阻抗的理论值 ∞相符。
4、输出阻抗测电路的输出阻抗，采用与之前实验类似的方法，在输出端接一个118.3Ω的电阻负载，不接负载时输出为0.721V，接负载时输出0.605V，计算得输出阻抗为22.6Ω，输出阻抗与理论值（为0）基本符合。
5、输入输出范围固定信号发生器输出的波形的频率1KHz，调节幅值，直到示波器上的输出波形失真。
失真点所对应的输入信号的幅值即为输入范围。
如图输入Vpp=10mV，波形不失真，输出Vpp=23.36mV输入Vpp=100mV，波形不失真输入Vpp=3V，波形不失真输入Vpp=3.7V，波形开始失真，输出Vpp=7.72V输入范围10mV~3.7V，输出范围23.36mV~7.72V。
同相比例运算电路输入电阻无穷大的原因标题：同相比例运算电路输入电阻无穷大的原因解析一、引言在电子技术中，同相比例运算电路是一种基础且重要的电路结构，它广泛应用于信号放大、滤波、调制等过程中。
其中，输入电阻是一个关键参数，对于电路的稳定性和效率有着重要影响。
本文将深入探讨同相比例运算电路输入电阻无穷大的原因。
二、同相比例运算电路的工作原理同相比例运算电路的基本结构由一个运算放大器和两个电阻组成。
其工作原理是，输入信号通过输入电阻加到运算放大器的正输入端，运算放大器输出的信号经过反馈电阻反馈到负输入端，形成电压并联负反馈。
这种结构使得输出电压与输入电压成比例关系，因此被称为“同相比例运算电路”。
三、输入电阻的概念及其影响输入电阻是电路的一个重要参数，它反映了电路对输入信号源的阻抗。
当输入电阻越大时，电路从信号源汲取的电流就越小，从而减少了对信号源的影响。
反之，如果输入电阻过小，可能会导致信号源电压下降，影响电路的正常工作。
四、同相比例运算电路输入电阻无穷大的原因在理想的同相比例运算电路中，由于运算放大器的开环增益无限大，输入偏置电流为零，所以输入电阻可以视为无穷大。
这是因为，理想运算放大器的输入端对地电压为零，即输入电流也为零，根据欧姆定律，输入电阻等于输入电压除以输入电流，因此输入电阻为无穷大。
五、结论综上所述，同相比例运算电路的输入电阻无穷大主要是因为理想运算放大器的特性决定的。
这一特性使得电路在获取输入信号时几乎不消耗任何电流，从而最大程度地保护了信号源，提高了电路的稳定性。
然而，在实际应用中，由于不存在理想的运算放大器，因此输入电阻通常是有限的，但仍然可以设计得相对较大，以满足电路的需求。
同相比例放大电路输出电阻概述及解释说明1. 引言1.1 概述同相比例放大电路是一种常用的电子电路，它可以将输入信号放大并输出。
在同相比例放大电路中，输出电阻是一个重要的性能指标，它可以影响信号的传递和衰减。
1.2 文章结构本文将对同相比例放大电路输出电阻进行概述及解释说明。
首先，我们将介绍同相比例放大电路的定义和原理，并强调输出电阻的重要性。
然后，我们将探讨影响输出电阻的因素。
接下来，我们会对输出电阻进行详细概述，包括其定义、测量方法以及静态输出电阻与动态输出电阻之间的区别。
最后，我们将解释说明同相比例放大电路输出电阻问题，包括放大器内部结构、负反馈以及外部负载对输出电阻的影响。
最后，在结论部分总结全文。
1.3 目的本文旨在帮助读者了解和认识同相比例放大电路中的输出电阻问题，以及相关影响因素和解决方法。
通过本文的学习,读者可以加深对同相比例放大器工作原理和特性的理解，并为实际应用中解决输出电阻问题提供参考和指导。
2. 同相比例放大电路：2.1 定义和原理：同相比例放大电路是一种常见的电路结构，它可以将输入信号放大到更高的幅度。
它由一个差动放大器、负反馈网络以及输出级组成。
差动放大器采用两个输入端口，其中一个端口接收正向输入信号（+Vin），另一个端口接收反向输入信号（-Vin），并通过激励信号源提供共模电压（Vcm）。
同相比例放大的原理是利用负反馈来使输出与输入之间保持一定的比例关系。
当正向输入信号较大时，输出信号经过差动放大器被放大，并通过负反馈网络加入到负载中；而当反向输入信号较大时，输出信号则减小。
通过对差动放大器和负反馈网络进行适当设计和调节，可以实现将输入信号按照一定倍数进行放大。
2.2 输出电阻的重要性：在同相比例放大电路中，输出电阻扮演着至关重要的角色。
它决定了输出信号能够驱动多大的负载，并且影响着整个电路的性能指标。
2.3 输出电阻影响因素：同相比例放大电路的输出电阻受到多种因素的影响，包括放大器内部结构、负反馈以及外部负载。
同相比例运算平衡电阻
同相比例运算平衡电阻是一种电路设计中常用的元件，其作用是将输入信号与参考信号进行比较，并输出其差异信号。
此时，为了保证电路的准确性和稳定性，需要在电路中加入平衡电阻。
平衡电阻通常由两个相等的电阻组成，用于将输入信号和参考信号分别接入电路。
当输入信号和参考信号相等时，电路中的电压差为零，此时平衡电阻的作用就显现出来了。
平衡电阻能够保证电路的灵敏度和精度，并且可以消除电路中的噪声和漂移。
在选择平衡电阻时，需要根据电路的要求来确定其阻值。
一般来说，平衡电阻的阻值应该与输入信号电阻和参考信号电阻相等，以保证电路的平衡性。
此外，平衡电阻的温度系数也需要考虑，阻值的变化会导致电路的失调和误差。
总之，同相比例运算平衡电阻在电路设计中起着重要的作用，合理的选择和应用可以提高电路的准确性和可靠性。
- 1 -。
“同相比例运算电路和反相比例运算电路”文章一、引言在电路设计和应用中，同相比例运算电路和反相比例运算电路是十分重要的。
它们在信号处理、传感器接口等领域有着广泛的应用。
本文将就同相比例运算电路和反相比例运算电路进行深入探讨，从基本概念到具体设计原理，为读者提供全面的理解和应用指导。
二、同相比例运算电路的基本概念同相比例运算电路是一种电子电路，它能够将输入信号与一个固定的比例相乘，输出一个符合该比例的信号。
在同相比例运算电路中，输入信号和反馈电压处在同相位。
这种电路常用于放大、滤波和自动控制系统中，能够稳定地放大输入信号，使得输出信号与输入信号成比例。
在同相比例运算电路中，使用了运放来实现信号放大和控制。
通常情况下，同相比例运算电路的电路结构相对简单，设计相对容易。
然而，要构建一个高性能、稳定的同相比例运算电路，仍然需要对电路参数进行合理选择和优化。
三、同相比例运算电路的设计原理同相比例运算电路的设计原理主要包括运放、反馈电阻和输入信号等关键因素。
1. 运放的选择：选择合适的运放对于同相比例运算电路至关重要。
常用的运放有理想运放和实际运放两种，每种运放都有其适用的范围和性能特点。
在设计同相比例运算电路时，需要根据实际应用需求选择合适的运放。
2. 反馈电阻的选择：反馈电阻决定了同相比例运算电路的放大倍数。
通过合理选择反馈电阻，可以实现不同的放大倍数，满足不同的应用需求。
反馈电阻的稳定性和温度特性也需要考虑在内。
3. 输入信号的处理：输入信号的幅度和频率范围也是影响同相比例运算电路设计的重要因素。
对于不同幅度和频率的输入信号，需要进行合适的处理和滤波，以保证同相比例运算电路的稳定性和性能。
同相比例运算电路设计的关键在于综合考虑这些因素，通过合理的电路参数选择和设计，实现期望的电路功能和性能。
四、反相比例运算电路的基本概念反相比例运算电路与同相比例运算电路相似，都是一种能够进行输入信号放大的电路。
与同相比例运算电路不同的是，反相比例运算电路中输入信号和反馈电压处于反相位。
同相放大电路偏置电阻
同相放大电路是一种常见的运算放大器电路，它由两个输入端
和一个输出端组成。
在这种电路中，偏置电阻的作用是为了确定运
算放大器的工作点，即使得输出信号能够在输入信号的范围内进行
放大，同时保持运算放大器处于线性工作区域。
首先，让我们从电路的角度来看。
在同相放大电路中，偏置电
阻一般是通过一个电阻网络连接到运算放大器的反馈回路中。
这个
电阻网络的设计需要考虑到输入信号的范围以及运算放大器的增益，以确保输出信号能够在合适的范围内进行放大。
通常情况下，偏置
电阻的取值会受到输入信号的阻抗、运算放大器的输入偏置电流以
及所需的放大倍数等因素的影响。
其次，我们可以从电路稳定性的角度来看。
适当选择偏置电阻
的取值可以使得运算放大器在不同温度和电源变化的情况下保持稳
定的工作状态，避免漂移和失真。
此外，从信号处理的角度来看，偏置电阻的取值也会影响到运
算放大器的输入电压范围，因此需要根据具体的应用需求来确定偏
置电阻的取值。
最后，值得注意的是，偏置电阻的选择也会影响到功耗和噪声性能。
因此在实际设计中，需要综合考虑这些因素，选择合适的偏置电阻取值。
综上所述，同相放大电路中的偏置电阻在确定运算放大器的工作点、保证电路稳定性、影响信号处理范围以及功耗和噪声性能等方面起着重要的作用。
因此在实际设计中，需要根据具体的应用需求综合考虑各种因素，选择合适的偏置电阻取值。
