地下室顶板荷载计算

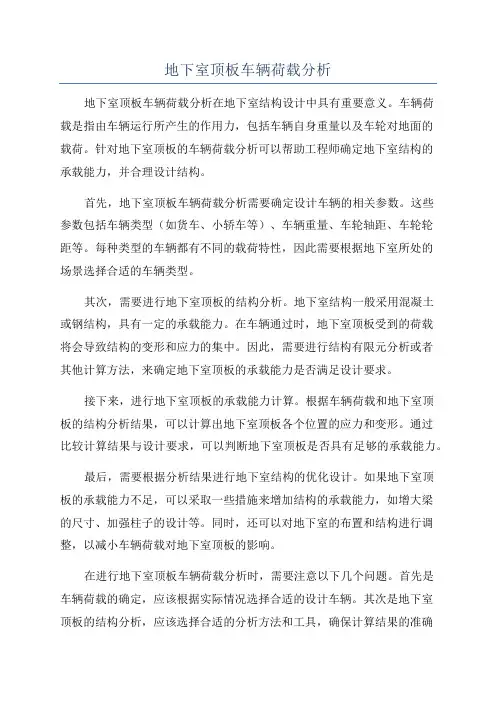

地下室顶板车辆荷载分析地下室顶板车辆荷载分析在地下室结构设计中具有重要意义。

车辆荷载是指由车辆运行所产生的作用力，包括车辆自身重量以及车轮对地面的载荷。

针对地下室顶板的车辆荷载分析可以帮助工程师确定地下室结构的承载能力，并合理设计结构。

首先，地下室顶板车辆荷载分析需要确定设计车辆的相关参数。

这些参数包括车辆类型（如货车、小轿车等）、车辆重量、车轮轴距、车轮轮距等。

每种类型的车辆都有不同的载荷特性，因此需要根据地下室所处的场景选择合适的车辆类型。

其次，需要进行地下室顶板的结构分析。

地下室结构一般采用混凝土或钢结构，具有一定的承载能力。

在车辆通过时，地下室顶板受到的荷载将会导致结构的变形和应力的集中。

因此，需要进行结构有限元分析或者其他计算方法，来确定地下室顶板的承载能力是否满足设计要求。

接下来，进行地下室顶板的承载能力计算。

根据车辆荷载和地下室顶板的结构分析结果，可以计算出地下室顶板各个位置的应力和变形。

通过比较计算结果与设计要求，可以判断地下室顶板是否具有足够的承载能力。

最后，需要根据分析结果进行地下室结构的优化设计。

如果地下室顶板的承载能力不足，可以采取一些措施来增加结构的承载能力，如增大梁的尺寸、加强柱子的设计等。

同时，还可以对地下室的布置和结构进行调整，以减小车辆荷载对地下室顶板的影响。

在进行地下室顶板车辆荷载分析时，需要注意以下几个问题。

首先是车辆荷载的确定，应该根据实际情况选择合适的设计车辆。

其次是地下室顶板的结构分析，应该选择合适的分析方法和工具，确保计算结果的准确性。

最后是地下室结构的优化设计，应该综合考虑结构的承载能力和经济性，以达到最优的设计效果。

总之，地下室顶板车辆荷载分析是地下室结构设计中重要的一环，可以帮助工程师确定地下室结构的承载能力，从而保证地下室的安全和可靠运行。

通过合理的分析和设计，可以有效减小车辆荷载对地下室结构的影响，提高结构的安全性和可靠性。

关于地下室顶板堆放材料荷载的验算一、工程简况***S2栋、31栋位于***, ***S2栋、31栋工程总建筑面积约162473.03平方米。

本项目为地上22层, 地下1层。

本工程地下室层高为5.0m, 首层层高为6.0m, 2~6层层高为5.5m, 塔楼31栋7层层高为4.4m, 8~15层层高为3.6m, 16~22层层高为3.9m。

二、本工程为全现浇框架-剪力墙结构, 基础为桩基础, 抗震设防烈度为七度, 结构抗震等级为：一级。

三、本工程由于场地范围有限, 本工程钢筋加工及堆放厂设置在地下室顶板上, 为此对地下室顶板进行荷载验算。

四、地下室结构概况本工程地下室层高为 5.0m, 地下室顶板混凝土强度等级为C30, 板厚为400mm。

2、地下室顶板结构设计荷载表如下:其中首层商铺设计活荷载限值为8.0kN/m2。

1、地下室顶板堆放荷载计算:2、一卷钢筋质量约为2000kg；3、堆放钢筋与楼板的接触面积约2.0m2。

堆放钢筋的荷载计算: G1=2000*10/1000/2=10.0kN/m2。

五、施工活荷载: G2=2.0kN/m2。

六、施工总荷载为G=G1+G2=10.0+2.0=12.0kN/m2＞设计荷载8kN/m2, 不满足设计要求, 需进行加固回顶。

七、加固措施由于堆放钢筋的荷载过大, 需对钢筋加工厂、钢筋堆放厂范围内的地下室顶板进行回顶加固。

采用扣件式钢管, 钢管纵横向间距为1.0m*1.0m, 步距为1.5m, 顶托梁使用双钢管, 次梁使用50*100mm木方。

五、回顶措施计算满堂支架回顶计算书5.1 基本参数5.2 荷载参数5.3 设计简图搭设示意图:平面图侧立面图5.4 板底纵向支撑次梁验算G1k=N c=0.2kN/m；G2k= g2k×l b/(n4+1)= 0×1/(4+1)=0kN/m；Q1k= q1k×l b/(n4+1)= 10×1/(4+1)=2kN/m；Q2k= q2k×l b/(n4+1)= 0×1/(4+1)=0kN/m；1.强度验算板底支撑钢管按均布荷载作用下的三等跨连续梁计算。

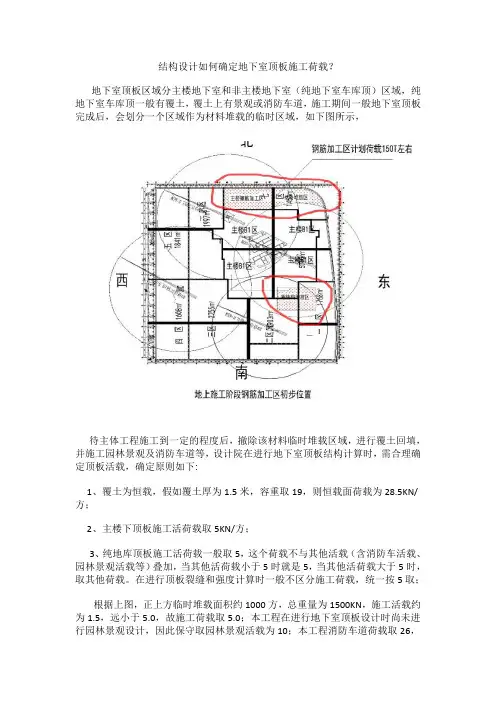

结构设计如何确定地下室顶板施工荷载？
地下室顶板区域分主楼地下室和非主楼地下室（纯地下室车库顶）区域，纯
地下室车库顶一般有覆土，覆土上有景观或消防车道，施工期间一般地下室顶板完成后，会划分一个区域作为材料堆载的临时区域，如下图所示，待主体工程施工到一定的程度后，撤除该材料临时堆载区域，进行覆土回填，
并施工园林景观及消防车道等，设计院在进行地下室顶板结构计算时，需合理确定顶板活载，确定原则如下:
1、覆土为恒载，假如覆土厚为1.5米，容重取19，则恒载面荷载为28.5KN/方；
2、主楼下顶板施工活荷载取5KN/方；
3、纯地库顶板施工活荷载一般取5，这个荷载不与其他活载（含消防车活载、园林景观活载等）叠加，当其他活荷载小于5时就是5，当其他活荷载大于5时，取其他荷载。

在进行顶板裂缝和强度计算时一般不区分施工荷载，统一按5取；
根据上图，正上方临时堆载面积约1000方，总重量为1500KN，施工活载约为1.5，远小于5.0，故施工荷载取5.0；本工程在进行地下室顶板设计时尚未进行园林景观设计，因此保守取园林景观活载为10；本工程消防车道荷载取26，
最终的地下室顶板活载，在园林景观区域，取施工荷载与园林景观活载的较大值，即为10，在消防车道区域，取施工荷载与消防车活载的较大值，即为26；
还有其他设计院进行了更细的取值划分，如下：。

地下室顶板现浇混凝土板模板荷载验算书报审表子项工程名称：××××××地下室顶板现浇混凝土板模板(扣件钢管支架体系)荷载验算书×××工程；属于框架结构;地上6～12层;地下3层；总建筑面积：47766平方米；施工单位：××××××。

本工程由××××××投资建设，项目负责人：×××；施工图由××××××设计，项目负责人：×××；×××××提供地质勘察报告，项目负责人：×××；×××建设工程监理有限责任公司监理，项目负责人：×××；×××建筑工程有限责任公司组织施工，项目负责人：×××。

高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。

为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。

一、参数信息:1.模板支架参数横向间距或排距(m):l=0.9～1.1平均1.00，验算取不利值1.1；纵距(m): b=0.9～1.1平均1.00，验算取不利值1.1；步距(m):h=1.3～1.5平均1.40，验算取不利值1.50；立杆上端伸出至模板支撑点长度(m):a=0.08；模板支架搭设高度(m):H=4.15；采用的钢管(mm):Φ48×3.0 ；扣件连接方式:双扣件，考虑扣件的保养情况，扣件抗滑承载力系数:0.80；板底支撑连接方式:方木支撑；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000；施工均布荷载标准值(kN/m2)：(3+2)=5，其中“3”为施工人员及施工设备荷载，“2”为混凝土浇筑时的振动荷载；4.材料参数面板采用胶合面板，厚度为18mm。

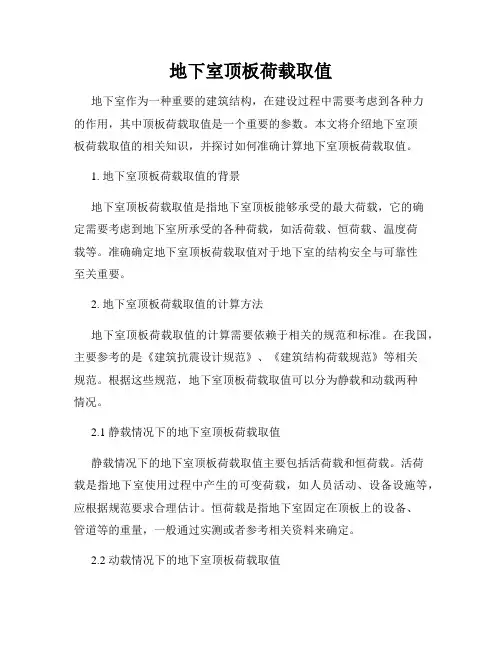

地下室顶板荷载取值地下室作为一种重要的建筑结构，在建设过程中需要考虑到各种力的作用，其中顶板荷载取值是一个重要的参数。

本文将介绍地下室顶板荷载取值的相关知识，并探讨如何准确计算地下室顶板荷载取值。

1. 地下室顶板荷载取值的背景地下室顶板荷载取值是指地下室顶板能够承受的最大荷载，它的确定需要考虑到地下室所承受的各种荷载，如活荷载、恒荷载、温度荷载等。

准确确定地下室顶板荷载取值对于地下室的结构安全与可靠性至关重要。

2. 地下室顶板荷载取值的计算方法地下室顶板荷载取值的计算需要依赖于相关的规范和标准。

在我国，主要参考的是《建筑抗震设计规范》、《建筑结构荷载规范》等相关规范。

根据这些规范，地下室顶板荷载取值可以分为静载和动载两种情况。

2.1 静载情况下的地下室顶板荷载取值静载情况下的地下室顶板荷载取值主要包括活荷载和恒荷载。

活荷载是指地下室使用过程中产生的可变荷载，如人员活动、设备设施等，应根据规范要求合理估计。

恒荷载是指地下室固定在顶板上的设备、管道等的重量，一般通过实测或者参考相关资料来确定。

2.2 动载情况下的地下室顶板荷载取值动载情况下的地下室顶板荷载取值主要包括地震荷载和风载。

地震荷载是指地震作用下传递到地下室顶板上的荷载，需要根据地震区划、地震烈度等因素综合考虑，可以采用规范中相关的计算方法来确定。

风载是指风作用下传递到地下室顶板上的荷载，可以根据规范中的风荷载计算方法进行估算。

3. 地下室顶板荷载取值的应用地下室顶板荷载取值的应用主要体现在结构设计和施工过程中。

在结构设计中，地下室顶板荷载取值的准确确定可以为结构的合理设计提供依据，保证地下室结构的安全可靠。

在施工过程中，地下室顶板荷载取值的合理应用可以指导施工人员进行施工工艺的选择和施工方法的确定。

4. 地下室顶板荷载取值的影响因素地下室顶板荷载取值的准确确定涉及到多个影响因素的综合考虑。

主要包括地下室用途、地下室布局、地下室层数、地下室结构形式等。

浅谈地下室结构顶板的效活荷载计算摘要：本主主要对消防车荷载、城-a级汽车荷载进行论述。

关键词：地下结构；汽车荷载；影响线；等效荷载1 消防车荷载对于普通建筑地下室，顶板一般需要考虑的较大活荷载是消防车道区域的消防车荷载。

《建筑结构荷载规范》[1](以下简称《荷载规范》)中规定了消防车活荷载标准值：双向板(板跨不小于6m×6m)采用20kn/m2，单向板(板跨不小于2m)采用35kn/m2，对于常见的板顶覆土的情况，规范未做出明确规定。

结构工程师在实际设计中多在10~35kn/m2之间取值，具有一定的主观随意性，往往导致构件设计过于保守或者偏于不安全。

1.1 计算依据及基本参数取值根据《荷载规范》附录b，本文按内力的等值来计算等效荷载。

据《荷载规范》4.1.1条，消防车总重取300kn；参照《公路桥涵设计通用规范》[2](以下简称《公路规范》)4.3.4条，覆土压力扩散角取30度；据《全国民用建筑工程设计技术措施-结构》[3](以下简称《技术措施》)确定消防车平面尺寸及横向布置，车前轴重60kn，单个后轴重120kn，考虑双车并列时车辆横向净距0.6m。

荷载的有效分布宽度按《荷载规范》附录b计算。

图1 300kn消防车平面尺寸（单位：mm）需要指出的是，由于《公路规范》及《技术措施》车辆尺寸图中车轮着地尺寸未按实际尺寸表示且未标注具体尺寸，仅以文字说明尺寸数据，导致目前较多设计人员在计算汽车等效荷载考虑轮压布置时，均错误地将车轮着地宽度及长度调转了，这样会导致计算荷载扩散区域出现一部分偏差。

关于车轮着地尺寸，可以参考《城市桥梁设计规范》[4](以下简称《城市桥规》)。

1.2 荷载作用范围轮压荷载自轮压边缘向下扩散，扩散后平面尺寸按bcx=btx +2（s×tanθ+h/2）；bcy =bty +2（s×tanθ+h/2）计算，式中：bcx、bcy为荷载作用面在两个方向的计算宽度；btx、bty为轮压着地宽度和长度；s为覆土厚度；h为板厚；θ为扩散角。

浅谈地下室结构顶板的等效活荷载计算1.郭骏徽1.大连大学建筑工程学院辽宁省大连市116622摘要：本主主要对消防车荷载、城-A级汽车荷载进行论述。

关键词：地下结构；汽车荷载；影响线；等效荷载中图分类号：TU354文献标识码：A文章编号：1消防车荷载对于普通建筑地下室，顶板一般需要考虑的较大活荷载是消防车道区域的消防车荷载。

《建筑结构荷载规范》[1](以下简称《荷载规范》)中规定了消防车活荷载标准值：双向板(板跨不小于6m×6m)采用20kN/m2，单向板(板跨不小于2m)采用35kN/m2，对于常见的板顶覆土的情况，规范未做出明确规定。

结构工程师在实际设计中多在10~35kN/m2之间取值，具有一定的主观随意性，往往导致构件设计过于保守或者偏于不安全。

1.1计算依据及基本参数取值根据《荷载规范》附录B，本文按内力的等值来计算等效荷载。

据《荷载规范》4.1.1条，消防车总重取300kN；参照《公路桥涵设计通用规范》[2](以下简称《公路规范》)4.3.4条，覆土压力扩散角取30度；据《全国民用建筑工程设计技术措施-结构》[3](以下简称《技术措施》)确定消防车平面尺寸及横向布置，车前轴重60kN，单个后轴重120kN，考虑双车并列时车辆横向净距0.6m。

荷载的有效分布宽度按《荷载规范》附录B计算。

图1300kN消防车平面尺寸（单位：mm）需要指出的是，由于《公路规范》及《技术措施》车辆尺寸图中车轮着地尺寸未按实际尺寸表示且未标注具体尺寸，仅以文字说明尺寸数据，导致目前较多设计人员在计算汽车等效荷载考虑轮压布置时，均错误地将车轮着地宽度及长度调转了，这样会导致计算荷载扩散区域出现一部分偏差。

关于车轮着地尺寸，可以参考《城市桥梁设计规范》[4](以下简称《城市桥规》)。

1.2荷载作用范围轮压荷载自轮压边缘向下扩散，扩散后平面尺寸按b cx=b tx+2（s×tanθ+h/2）；b cy=b ty+2（s×tanθ+h/2）计算，式中：b cx、b cy为荷载作用面在两个方向的计算宽度；b tx、b ty为轮压着地宽度和长度；s为覆土厚度；h为板厚；θ为扩散角。

地下室顶板计算书一、工程概况本工程地下室顶板位于地下一层，其主要功能为停车及设备用房。

地下室顶板的平面尺寸为_____m×＿____m，板厚为_____mm。

顶板上的覆土厚度为_____m，活荷载取值为_____kN/m²。

二、设计依据1、《建筑结构荷载规范》（GB 50009-2012）2、《混凝土结构设计规范》（GB 50010-2010）（2015 年版）3、《建筑抗震设计规范》（GB 50011-2010）（2016 年版）4、本工程的地质勘察报告5、相关的建筑及结构设计图纸三、荷载计算1、恒载顶板自重：＿____kN/m²覆土重：＿____kN/m²建筑面层重：＿____kN/m²2、活载考虑消防车荷载时，等效均布活荷载为_____kN/m²非消防车活载：＿____kN/m²四、内力计算1、计算模型采用有限元软件进行分析，单元类型选择_____。

边界条件：周边支座根据实际情况假定为_____。

2、计算结果弯矩计算结果：在不同工况下，最大正弯矩为_____kN·m/m，最大负弯矩为_____kN·m/m。

剪力计算结果：最大剪力为_____kN/m。

五、配筋计算1、正弯矩配筋根据混凝土强度等级_____和钢筋级别_____，计算出所需的受拉钢筋面积为_____mm²/m。

实际配筋选用_____，钢筋间距为_____mm，配筋面积为_____mm²/m。

2、负弯矩配筋同理，计算出负弯矩所需的受拉钢筋面积为_____mm²/m。

实际配筋选用_____，钢筋间距为_____mm，配筋面积为_____mm²/m。

六、裂缝验算1、计算方法按照规范要求，采用_____方法进行裂缝验算。

2、验算结果在最不利工况下，裂缝宽度最大值为_____mm，小于规范限值_____mm，满足要求。

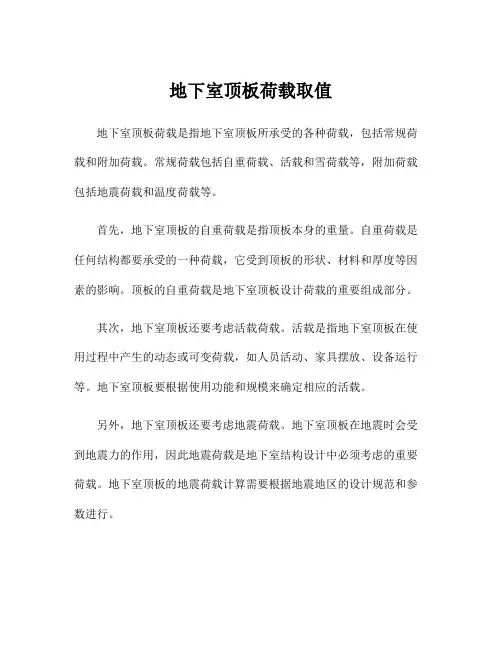

地下室顶板荷载取值地下室顶板荷载是指地下室顶板所承受的各种荷载，包括常规荷载和附加荷载。

常规荷载包括自重荷载、活载和雪荷载等，附加荷载包括地震荷载和温度荷载等。

首先，地下室顶板的自重荷载是指顶板本身的重量。

自重荷载是任何结构都要承受的一种荷载，它受到顶板的形状、材料和厚度等因素的影响。

顶板的自重荷载是地下室顶板设计荷载的重要组成部分。

其次，地下室顶板还要考虑活载荷载。

活载是指地下室顶板在使用过程中产生的动态或可变荷载，如人员活动、家具摆放、设备运行等。

地下室顶板要根据使用功能和规模来确定相应的活载。

另外，地下室顶板还要考虑地震荷载。

地下室顶板在地震时会受到地震力的作用，因此地震荷载是地下室结构设计中必须考虑的重要荷载。

地下室顶板的地震荷载计算需要根据地震地区的设计规范和参数进行。

此外，地下室顶板还要考虑温度荷载。

温度荷载是由于温度变化引起的结构变形和应力的荷载。

地下室顶板的温度荷载是由室外温度变化传导到顶板上，导致顶板的温度变化从而引起的。

另外，地下室顶板还要考虑雪荷载。

当地气候条件满足一定条件时，地下室顶板还要考虑雪荷载。

这主要是指在寒冷地区，当积雪厚度超过一定限值时，地下室顶板需要承受积雪产生的外荷载。

在进行地下室顶板荷载计算时，需要综合考虑以上几种常规荷载和附加荷载的共同作用。

常规荷载和附加荷载是相互影响、相互作用的，顶板的设计荷载必须满足其稳定性、安全性和耐久性的要求。

在进行地下室顶板荷载计算时，首先需要确定顶板的形状、尺寸和材料等参数；然后根据设计要求确定自重荷载和活载荷载的大小和作用范围；接下来根据地震活动情况确定地震荷载的计算参数；最后考虑温度荷载和雪荷载等附加荷载的影响。

在确定了地下室顶板荷载后，还需要根据荷载的大小和作用范围，选用合适的顶板结构设计和材料。

总之，地下室顶板荷载的计算与设计是非常复杂而又重要的工作，它涉及到地下室结构的稳定性、安全性和耐久性。

只有合理、准确地计算和确定地下室顶板荷载，才能确保地下室结构的正常使用和安全运行。
