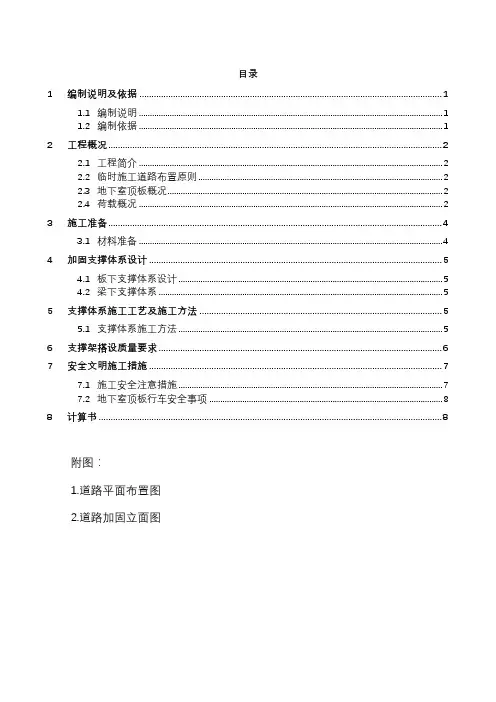

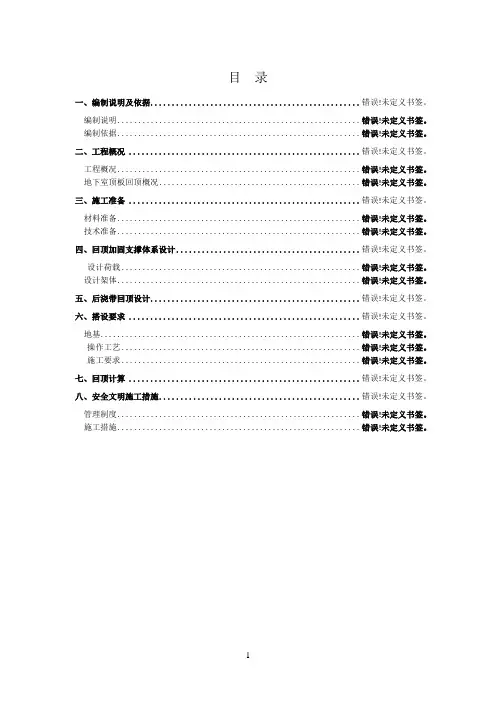

目录
1编制说明及依据........................................................................................................................ 错误!未定义书签。
编制说明 ..................................................................................................................... 错误!未定义书签。
编制依据 ..................................................................................................................... 错误!未定义书签。2工程概况.............................................................................................................................. 错误!未定义书签。
工程简介 ..................................................................................................................... 错误!未定义书签。
临时施工道路布置原则 (2)
地下室顶板概况 (2)
荷载概况 (2)
3施工准备 (4)
材料准备 (4)
4加固支撑体系设计 (4)
板下支撑体系设计 (5)
梁下支撑体系 (5)
5支撑体系施工工艺及施工方法 (5)
支撑体系施工方法 (5)
6支撑架搭设质量要求 (6)
7安全文明施工措施 (7)
施工安全注意措施 (7)
地下室顶板行车安全事项 (8)
8计算书 (8)
1编制说明及依据
1.1编制说明
本工程地下室施工完成后，因本工程特点及现场场地限制，主体结构施工时主要材料的转运、钢筋加工场及材料堆场、成品砂浆储存罐、施工电梯布置以及混凝土浇筑需要在地下室顶板上进行。根据现场施工实际要求，在设计消防车道或消防登高场所内设置临时道路，。考虑结构安全，需对作为施工道路部分的顶板进行加固，加固采用钢管扣件脚手架支撑。为保证施工顺利进行，现对其支撑体系布置、施工工艺以及施工质量安全措施方面加以阐述，特编制此加固专项施工方案。
1.2编制依据
1、项目相关施工图纸及设计变更；
2、工程施工组织设计；
3、《混凝土结构工程施工质量验收规范》（GB50204-2015）
6、《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2011）；
7、《建筑施工模板安全技术规范》（JGJ 162-2008）；
8、《建筑结构荷载规范》（GB0009-2012）；
9、《建筑施工安全检查标准》（JGJ59-2011）；
10、《建筑工程模板施工手册》中国建筑工业出版社；
11、《建筑施工手册》（第五版）；
2工程概况
2.1工程简介
地下车库：建筑结构形式及等级划分：建筑结构为框架。车库的防火类别为Ⅰ类。主体结构设计使用年限为50年，耐火等级为一级.人防地下室顶板250mm厚，配筋三级钢12@150双层双向。平时地下车库顶板地下室顶板250mm厚，配筋三级钢10@150双层双向。地下室层高4m、。局部地下二层顶板100厚，配筋三级钢8@200双层双向。加固采用采用钢管扣件式脚手架支撑体系。
2.2临时施工道路布置原则
根据现场施工实际要求，临时道路尽可能布置在设计消防车道或消防登高场所内。临时施工道路须平行于后浇带布置，并与后浇带不在同一个柱开间内。临时道路局部有后浇带贯穿部分，在道路使用前封闭。在地下室顶板混凝土完成后，按设计要求做好防水层及刚性保护层，待混凝土达到设计强度后，方可使用。
2.3荷载概况
本工程在主体结构施工阶段，地下室顶板可能承受的荷载有：钢筋运输车、混凝土搅拌运输车、混凝土汽车泵、地泵、汽车吊、施工电梯，钢筋及其他材料堆场、钢筋加工场等。
（一）荷载取值
1、吊车
按20T吊车考虑，自重28吨，吊运钢筋每捆按5吨计，合计33×，总计37吨。
2、钢筋运输车
钢筋运输车按每车50吨考虑。
3、混凝土搅拌运输车及泵车
按18立方米车考虑，混凝土运输车自重约15吨，18立方米混凝土按45吨计，合计60×，总计66吨。
4、钢筋加工场及钢筋材料堆场
按60KN/m2考虑。
5、其他材料
临时材料堆场堆放部分钢管、扣件、脚手片、加气块等，堆放高度小于，荷载按5KN/m2考虑，集中堆放的考虑堆放于消防道路处。
6、施工电梯
根据本工程实际情况，本工程将投入9台SCD200型双笼施工电梯，施工电梯具体参数如下：
3施工准备
3.1材料准备
（1）钢管
脚手架钢管应采用国家现行标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T 3092）中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T 700）中Q23F-A级钢管的规定。
弯曲变形及锈蚀的钢管不得使用。
脚手架钢管采用外径为48mm，壁厚的钢管，其它杆最大长度不应超出6m，且每根钢管的最大质量控制在25kg。
脚手架钢管的表面质量及外形应符合下列要求：
1）新钢管应有产品质量合格证及质量检验报告，钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕。钢管壁厚及外径偏差不应大于，端面偏差不应大于。
2）旧钢管表面锈蚀深度应小于，弯曲变形各种杆件钢管的端部弯曲l≤时，不应大于5mm。立杆钢管弯曲当3m
