80c51单片机定时器计数器工作原理80C51单片机是一种常用的微控制器，其定时器/计数器（Timer/Counter）是实现定时和计数功能的重要组件。
以下简要介绍80C51单片机定时器/计数器的工作原理：1. 结构：定时器/计数器由一个16位的加法器构成，可以自动加0xFFFF（即65535）。
定时器/计数器的输入时钟可以来自系统时钟或外部时钟源。
2. 工作模式：定时模式：当定时器/计数器的输入时钟源驱动加法器不断计数时，可以在达到一定时间后产生中断或产生其他操作。
计数模式：当外部事件（如电平变化）发生时，定时器/计数器的输入引脚可以接收信号，使加法器产生一个增量，从而计数外部事件发生的次数。
3. 定时常数：在定时模式下，定时常数（即定时时间）由预分频器和定时器/计数器的初值共同决定。
例如，如果预分频器设置为1，定时器/计数器的初值为X，那么实际的定时时间 = (65535 - X) 预分频系数输入时钟周期。
在计数模式下，定时常数由外部事件发生的时间间隔决定。
4. 溢出和中断：当加法器达到65535（即0xFFFF）时，会产生溢出，并触发中断或其他操作。
中断处理程序可以用于执行特定的任务或重置定时器/计数器的值。
5. 控制寄存器：定时器/计数器的操作可以通过设置相关的控制寄存器来控制，如启动/停止定时器、设置预分频系数等。
6. 应用：定时器/计数器在许多应用中都很有用，如时间延迟、频率测量、事件计数等。
为了充分利用80C51单片机的定时器/计数器功能，通常需要根据实际应用需求配置和控制相应的寄存器，并编写适当的软件来处理定时器和计数器的操作。
单片机计数器C语言练习要求：编写一个计数器程序，将T0作为计数器来使用，对外部信号计数，将所计数字显示在数码管上。
该部分的硬件电路如图所示，U1的P0口和P2口的部份引脚构成了6位LED数码管驱动电路，数码管采用共阳型，使用PNP型三极管作为片选真个驱动，所有三极管的发射极连在一起，接到正电源端，它们的基极则分别连到P2.0…P2.5，当P2.0…P2.5中某引脚输是低电平时，三极管导通，给相应的数码管供电，该位数码管点亮哪些笔段，则取决于笔段引脚是高或低电平。
图中看出，所有6位数码管的笔段连在一起，通过限流电阻后接到P0口，因此，哪些笔段亮就取决于P0口的8根线的状态。
编写程序时，首先根据硬件连线写出LED数码管的字形码、位驱动码，然后编写程序如下：#include "reg51.h"#define uCHAR unsigned CHAR#define uint unsigned intuCHAR code BitTab[]={0x7F,0xBF,0xDF,0xEF,0xF7,0xFB}; //位驱动码uCHAR codeDispTab[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0x88,0x83,0xC6,0 xA1,0x86,0x8E,0xFF}; //字形码uCHAR DispBuf[6]; //显示缓冲区void Timer1() interrupt 3{ uCHAR tmp;uCHAR Count; //计数器，显示程序通过它得知现正显示哪个数码管TH1=(65536-3000)/256;TL1=(65536-3000)%256; //重置初值tmp=BitTab[Count]; //取位值P2=P2|0xfc; //P2与11111100B相或P2=P2&tmp; //P2与取出的位值相与tmp=DispBuf[Count];//取出待显示的数tmp=DispTab[tmp]; //取字形码P0=tmp;Count++;if(Count==6)Count=0;}void main(){ uint tmp;P1=0xff;P0=0xff;TMOD=0x15; //定时器0工作于计数方式1，定时器1工作于定时方式1 TH1=(65536-3000)/256;TL1=(65536-3000)%256; //定时时间为3000个周期TR0=1; //计数器0开始运行TR1=1;EA=1;ET1=1;for(;;){ tmp=TL0|(TH0<<8); //取T0中的数值DispBuf[5]=tmp%10;tmp/=10;DispBuf[4]=tmp%10;tmp/=10;DispBuf[3]=tmp%10;tmp/=10;DispBuf[2]=tmp%10;DispBuf[1]=tmp/10;DispBuf[0]=0;}}这个程序中用到了一个新的知识点，即数组，首先作一个先容。
C51 T and C● 80C51单片机内部有两个定时/计数器T0和T1，其核心是计数器，基本功能是加1。
● 对外部事件脉冲（下降沿）计数，是计数器；对片内机周脉冲计数，是定时器。
● 计数器由二个8位计数器组成。
● 定时时间和计数值可以编程设定，其方法是在计数器内设置一个初值，然后加1计满后溢出。
调整计数器初值，可调整从初值到计满溢出的数值，即调整了定时时间和计数值。
● 定时/计数器作为计数器时，外部事件脉冲必须从规定的引脚Tx(P3.4、P3.5)输入。
且外部脉冲的最高频率不能超过时钟频率的1/24一、定时/计数器的结构定时/计数器的实质是加1计数器（16位），由高8位和低8位两个寄存器组成。
TMOD 是定时/计数器的工作方式寄存器，确定工作方式和功能；TCON 是控制寄存器，控制T0、T1的启动和停止及设置溢出标志。
二、定时/计数器的工作原理加1计数器输入的计数脉冲有两个来源,一个是由系统的时钟振荡器输出脉冲经12分频后送来；一个是T0或T1引脚输入的外部脉冲源。
每来一个脉冲计数器加1，当加到计数器为全1时，再输入一个脉冲就使计数器回零，且计数器的溢出使TCON 中TF0或TF1置1，向CPU 发出中断请求（定时/计数器中断允许时）。
如果定时/计数器工作于定时模式，则表示定时时间已到；如果工作于计数模式，则表示计数值已满。
可见，由溢出时计数器的值减去计数初值才是加1计数器的计数值。
设置为定时器模式时，加1计数器是对内部机器周期计数（1个机器周期等于12个振荡周期，即计数频率为晶振频率的1/12）。
计数值N 乘以机器周期Tcy 就是定时时间t 。
设置为计数器模式时，外部事件计数脉冲由T0或T1引脚输入到计数器。
在每个机器周期的S5P2期间采样T0、T1引脚电平。
当某周期采样到一高电平输入，而下一周期又采样到一低电平时，则计数器加1，更新的计数值在下一个机器周期的S3P1期间装入计数器。
由于检测一个从1到0的下降沿需要2个机器周期，因此要求被采样的电平至少要维持一个机器周期。
c51单片机c语言常用指令-回复C51单片机C语言常用指令导语：C51单片机是一种非常常用的微控制器，它广泛应用于许多嵌入式系统和电子设备中。
在单片机的开发过程中，C语言是一种非常常用的编程语言。
本文将介绍C51单片机常用的指令，帮助读者了解这些指令的功能和使用方法。
第一部分：常用的I/O口控制指令I/O口控制指令是C51单片机中非常重要的一部分，因为它们用于控制单片机与外部设备之间的数据交互。
以下是一些常用的I/O口控制指令：- P0：将P0口设置为输入或输出，可以用于与外部设备进行数据通信。
- P1：将P1口设置为输入或输出，可以用于与外部设备进行数据通信。
- P2：将P2口设置为输入或输出，可以用于与外部设备进行数据通信。
- P3：将P3口设置为输入或输出，可以用于与外部设备进行数据通信。
第二部分：常用的中断控制指令中断是C51单片机中实现实时响应的重要机制之一。
以下是一些常用的中断控制指令：- EA：使能所有中断。
- EX0：外部中断0的控制指令，用于外部设备产生中断信号。
- EX1：外部中断1的控制指令，用于外部设备产生中断信号。
- IT0：外部中断0的触发方式，可以设置为电平触发或边沿触发。
- IT1：外部中断1的触发方式，可以设置为电平触发或边沿触发。
第三部分：常用的定时器控制指令定时器是C51单片机中实现时间计数和定时任务的重要模块。
以下是一些常用的定时器控制指令：- TMOD：设置定时器模式，可以选择定时器0/1的工作模式。
- TL0、TL1：定时器0/1的低8位计数器，用于保存定时值的低8位。
- TH0、TH1：定时器0/1的高8位计数器，用于保存定时值的高8位。
- TR0、TR1：定时器0/1的运行控制位，用于启动和停止计时器。
- TF0、TF1：定时器0/1的溢出标志位，用于判断定时器是否溢出。
第四部分：常用的串口通信指令串口通信是C51单片机中常用的通信方式之一，用于与其他设备进行数据交互。

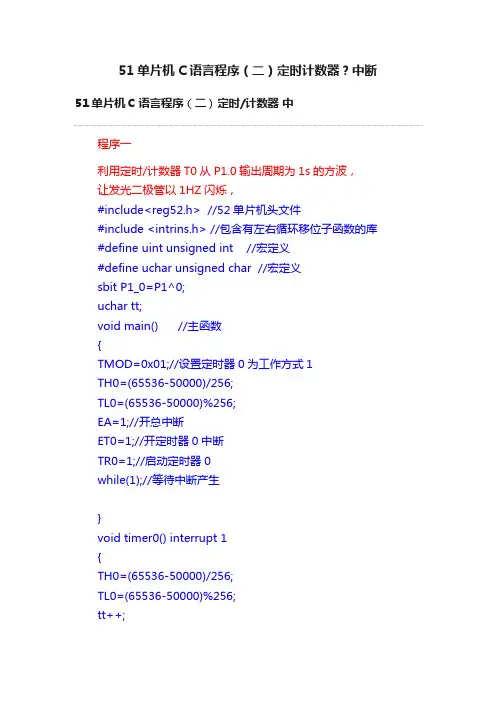

51单片机C语言程序（二）定时计数器？中断51单片机C语言程序（二）定时/计数器中程序一利用定时/计数器T0从P1.0输出周期为1s的方波，让发光二极管以1HZ闪烁，#include<reg52.h> //52单片机头文件#include <intrins.h> //包含有左右循环移位子函数的库#define uint unsigned int //宏定义#define uchar unsigned char //宏定义sbit P1_0=P1^0;uchar tt;void main() //主函数{TMOD=0x01;//设置定时器0为工作方式1TH0=(65536-50000)/256;TL0=(65536-50000)%256;EA=1;//开总中断ET0=1;//开定时器0中断TR0=1;//启动定时器0while(1);//等待中断产生}void timer0() interrupt 1{TH0=(65536-50000)/256;TL0=(65536-50000)%256;tt++;if(tt==20){tt=0;P1_0=~P1_0;}}程序二利用定时/计数器T1产生定时时钟,由P1口控制8个发光二极管,使8个指示灯依次一个一个闪动，闪动频率为10次/秒(8个灯依次亮一遍为一个周期)，循环。
#include<reg52.h> //52单片机头文件#include <intrins.h> //包含有左右循环移位子函数的库#define uint unsigned int //宏定义#define uchar unsigned char //宏定义sbit P1_0=P1^0;uchar tt,a;void main() //主函数{TMOD=0x01;//设置定时器0为工作方式1TH0=(65536-50000)/256;TL0=(65536-50000)%256;EA=1;//开总中断ET0=1;//开定时器0中断TR0=1;//启动定时器0a=0xfe;while(1);//等待中断产生}void timer0() interrupt 1{TH0=(65536-50000)/256;TL0=(65536-50000)%256;tt++;if(tt==2){tt=0;P1=a;a=_crol_(a,1);}}程序三同时用两个定时器控制蜂鸣器发声，定时器0控制频率，定时器1控制同个频率持续的时间，间隔2s依次输出1，10，50,100，200,400,800,1k（hz）的方波#include<reg52.h> //52单片机头文件#include <intrins.h> //包含有左右循环移位子函数的库#define uint unsigned int //宏定义#define uchar unsigned char //宏定义sbit beep=P2^3;uchar tt;uint fre,flag;void main() //主函数{fre=50000;beep=0;TMOD=0x11;//设置定时器0,定时器1为工作方式1TH0=(65536-fre)/256;TL0=(65536-fre)%256;TH1=(65536-50000)/256;TL1=(65536-50000)%256;EA=1;//开总中断ET0=1;//开定时器0中断ET1=1;TR1=1;TR0=1;//启动定时器0while(1);//等待中断产生}void timer0() interrupt 1 //定时器0中断{TR0=0; //进中断后先把定时器0中断关闭，防止内部程序过多而造成中断丢失TH0=(65536-fre)/256;TL0=(65536-fre)%256;tt++;if(flag<40) //以下几个if分别用来选取不同的频率if(tt==10){tt=0;fre=50000;beep=~beep;}if(flag>=40&&flag<80){tt=0;fre=50000;beep=~beep;}if(flag>=80&&flag<120) {tt=0;fre=10000;beep=~beep;}if(flag>=120&&flag<160) {tt=0;fre=5000;beep=~beep;}if(flag>=160&&flag<200) {tt=0;fre=2500;beep=~beep;}if(flag>=200&&flag<240) {tt=0;fre=1250;beep=~beep;}if(flag>=240&&flag<280) {tt=0;fre=625;beep=~beep;}if(flag>=280&&flag<320){tt=0;fre=312;beep=~beep;}if(flag>=320&&flag<360){tt=0;fre=156;beep=~beep;}TR0=1;}void timer1() interrupt 3 //定时器1中断用来产生2秒时间定时{TH1=(65536-50000)/256;TL1=(65536-50000)%256;flag++;if(flag==360){flag=0;fre=50000;}}程序四用定时器以间隔500MS在6位数码管上依次显示0、1、2、3....C、D、E、F，重复。

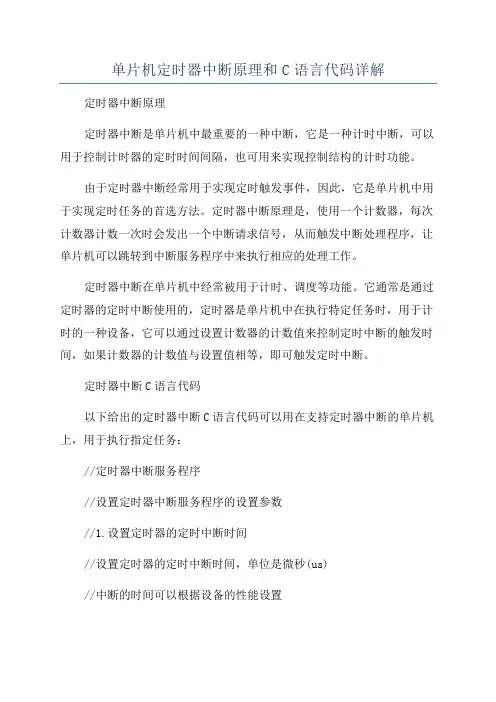

单片机定时器中断原理和C语言代码详解定时器中断原理
