ThinkPad T2x 完全拆机手册需要准备的工具：1、工具刀一把（用来取屏壳及后部的黑色盖片）2、中号十字螺丝刀一把3、小号十字螺丝刀一把4、空旷的台面一张5、小盒子一个（用来放置螺丝钉及小型配件）6、如果有条件，最好带上防静电手镯，如果没有，那就带上金属表带的手表吧。
7、不要穿化纤类的衣服，尤其上衣。
推荐棉质衣物。
步骤：零、拆除ThinkPad 上的所有外部连线一、拆除电池此主题相关图片如下：二、Backup电池，就是我们通常说的CMOS电池啦。
注意，该电池是可以更换的，但如果从IBM或蓝快处购买的是没有外面的那个塑料盖的。
所以在更换时候要注意走线位置。
另外的方法是可以剥开外面的黄色塑料皮，按照里面的电池型号去购买“兼容产品”，然后用电烙铁把接口焊上去，比较麻烦。
此主题相关图片如下：这是Backup电池的走线图，框框中的是拆除该配件时使用的螺丝的规格，第一列中的是图示所标注的步骤号，第二列中的是螺丝的长度及直径，第三列中的是螺丝的具体规格吧。
注意：拆机原则，如果不能确保可以记住所有的螺丝的位置，那就按照拆机步骤把螺丝按次序分类放置。
此主题相关图片如下：三、拆硬盘此主题相关图片如下：在拔出硬盘盒的时候，要将LCD打开。
在安装的时候，要确保硬盘被正确插入，尤其是使用薄型硬盘的机器，如果没有水平插入硬盘，会造成硬盘无法识别，没有关系，重新拔出来，仔细插就可以了。
此主题相关图片如下：四、这是内存Notes：1、步骤1的螺丝是不能被完全取下的。
2、取内存的时候请不要直接触摸内存颗粒，小心的拿着PCB板的边缘。
3、安装内存的时候，要让内存的金手指尽可能深的插入底座中此主题相关图片如下：五、Mini PCI适配器这里面就是Modem/网卡了。
这个螺丝也是不能被取下的。
此主题相关图片如下：第3步骤取下的是一个金属屏蔽盖，是卡在插槽上面的。
小心取下，小图中，标注A的联线是网卡连线，这条连线直接连接到主机背后的RJ45接口上。
2019-魅族魅蓝e拆机图解-精选word文档
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！
== 本文为word格式，下载后可方便编辑和修改！ ==

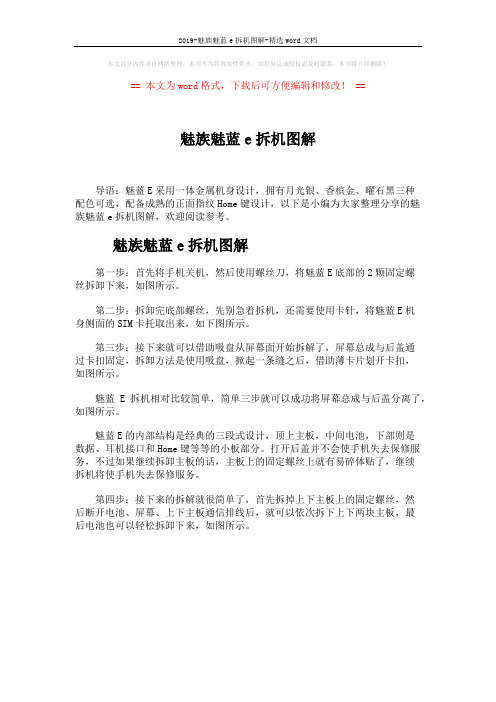

魅族魅蓝e拆机图解
导语：魅蓝E采用一体金属机身设计，拥有月光银、香槟金、曜石黑三种
配色可选，配备成熟的正面指纹Home键设计，以下是小编为大家整理分享的魅族魅蓝e拆机图解，欢迎阅读参考。
魅族魅蓝e拆机图解
第一步：首先将手机关机，然后使用螺丝刀，将魅蓝E底部的2颗固定螺
丝拆卸下来，如图所示。
第二步：拆卸完底部螺丝，先别急着拆机，还需要使用卡针，将魅蓝E机
身侧面的SIM卡托取出来，如下图所示。
第三步：接下来就可以借助吸盘从屏幕面开始拆解了，屏幕总成与后盖通
过卡扣固定，拆卸方法是使用吸盘，掀起一条缝之后，借助薄卡片划开卡扣，
如图所示。
魅蓝E拆机相对比较简单，简单三步就可以成功将屏幕总成与后盖分离了，如图所示。
魅蓝E的内部结构是经典的三段式设计，顶上主板，中间电池，下部则是
数据、耳机接口和Home键等等的小板部分。
打开后盖并不会使手机失去保修服务，不过如果继续拆卸主板的话，主板上的固定螺丝上就有易碎体贴了，继续
拆机将使手机失去保修服务。
第四步：接下来的拆解就很简单了，首先拆掉上下主板上的固定螺丝，然
后断开电池、屏幕、上下主板通信排线后，就可以依次拆下上下两块主板，最
后电池也可以轻松拆卸下来，如图所示。

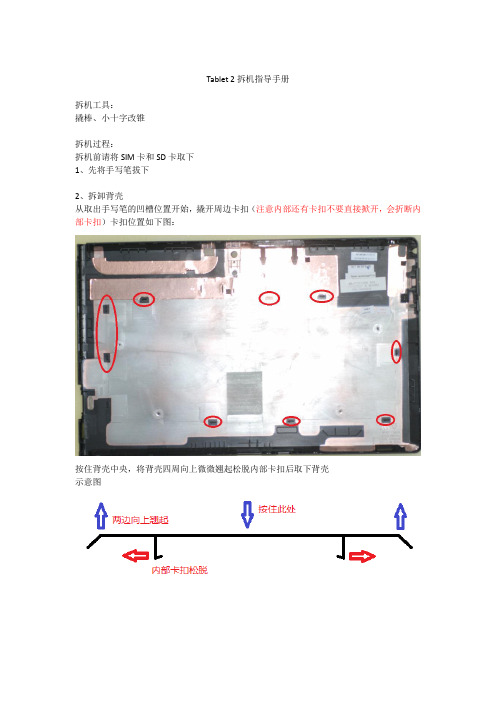

Tablet 2拆机指导手册拆机工具：撬棒、小十字改锥拆机过程：拆机前请将SIM卡和SD卡取下1、先将手写笔拔下2、拆卸背壳从取出手写笔的凹槽位置开始，撬开周边卡扣（注意内部还有卡扣不要直接掀开，会折断内部卡扣）卡扣位置如下图：按住背壳中央，将背壳四周向上微微翘起松脱内部卡扣后取下背壳示意图3、拆下挡板后将USB接口挡片取下4、拆卸内置电池断开I/O FPC线和屏线，电源胶贴，和电池（注意红圈处，电源线是向上掀起的），移除固定电源的螺丝，然后取下电池。
4、拆卸后置摄像头注意摄像头没有固定，摄像头下面的闪光灯是双面胶粘的。
5、拆卸无线广域网网卡（部分机型）断开无线广域网网卡数据线，取下无线广域网网卡，断开天线6、移除NFC卡注意：NFC卡是通过双面胶粘在主板上的。
7、拆卸主板、前置摄像头NFC卡下面有GPS天线的接头，断开GPS天线，断开电池接口边上的数据线，移除4可螺钉，然后断开主板下面的无线网卡天线，注意由于天线的没有移除，限于无线天线的长度，主板只能从侧边移除天线移除摄像头（注意：摄像头没有固定在主板或者前面板上，在移除主板前就已经断开摄像头连线，摄像头会直接脱落。
）8、拆卸触控板断开触控板与IO板连线，（注意3处不是胶贴而是在触控板下面有双面胶固定），翻转触控板，断开触控板与屏幕连线。
9、拆卸IO板断开2条数据排线断开喇叭连线（注意：左侧喇叭连线在数据线下面）再移除3可螺丝钉后拆下IO板10、拆卸喇叭拆掉1可螺钉，取下右侧喇叭拆掉一颗螺钉取下左侧喇叭以及USB接口11、拆卸无线网卡天线、无线关于网卡天线、GPS天线揭开下图1所示铜箔纸，从线槽中取出线缆，取下天线（注意天线都是用双面胶粘的），A 无线广域网网卡天线（主）B GPS天线C 无线局域网卡天线（主）D 无线广域网网卡天线（辅）E 无线局域网卡天线（辅）安装：安装过程为拆卸步骤的反过程，与拆卸过程类似且无疑难点的不在配图与明确标注。
电子拆装报告总结引言电子设备的拆装过程是一项关键的任务，它要求操作者具备扎实的技术知识和经验。
本文档将对电子拆装的相关知识进行总结和归纳，旨在帮助读者更好地理解并正确执行电子设备的拆装工作。
拆装流程准备工作在进行任何拆装工作之前，必须进行以下准备工作：1.安全措施：确保操作环境干燥、通风良好，并佩戴必要的个人防护设备。
2.材料准备：准备所需的工具、仪器和耗材，例如螺丝刀、吸盘、剪线钳等。
3.拆装计划：了解电子设备的整体结构和组件布局，制定拆装计划，并记录所有拆卸的步骤和位置。
拆卸过程在进行拆卸过程时，请按照以下步骤进行操作：1.断电操作：将电子设备的电源关闭，并拔掉电源线。
对于涉及高电压的设备，应先断开主电源。
2.外壳拆卸：使用相应的工具，如螺丝刀、扳手等，拆卸电子设备的外壳。
3.组件分离：根据拆装计划和设备结构，逐一拆卸各个组件，例如内存条、显卡、硬盘等。
4.连接线解除：断开各个组件间的连接线或插线，注意记录线路的连接位置和方式。
5.注意细节：在拆卸过程中，注意细节和特殊操作。
例如，需要注意静电的产生和防护，避免触碰电子元件。
安装过程在完成维修、升级或更换电子设备的拆卸后，需要进行正确的安装。
以下是安装过程的关键步骤：1.清洁工作：在安装之前，务必清洁各个组件，并确保它们没有明显的损坏或缺陷。
2.连接线安装：按照拆卸过程中记录的线路连接方式，逆向操作，将连接线正确地插入到各个组件和插槽中。
3.组件安装：将拆卸过的组件放置到相应的插槽中，并确保连接牢固。
4.外壳安装：使用正确的工具，将电子设备的外壳放回原位，并将螺丝拧紧。
测试验证完成安装后，应进行测试验证以确保电子设备的正常工作。
以下是一些常见的测试方法：1.开机测试：重新接通电源，并开机检查设备是否能够正常运行。
2.功能测试：检查各个组件和功能是否正常工作，例如键盘、鼠标、音频输出等。
3.性能测试：使用专业工具对设备的性能进行测试，例如硬盘读写速度、显卡性能等。
一、产品总体结构组成及连接形式手机的总体结构是由5各部分组成，即前机壳、屏幕、内结构框架、电子电路板及后机壳组成，手机的结构组成的形式主要是由于它的功能和内部电路板及人机工程学的设定而决定的，手机是有四大结构组成的，而这四大板块的结构具备了各种连接的形式，它的结构的连接形式有螺钉连接、卡槽、胶水粘帖三种主要连接形式。
2、产品在造型、工艺、人机、防护、散热、屏蔽、密封、安全等方面的设计思路在整体造型上：它的外壳采用了纯白配色，搭配银色边框，整体给人一种时尚清新的感觉。
其实，这就是颜色的作用和魅力，有时候不需要太过花哨的东西，换一种颜色，就能“化腐朽为神奇”。
采用的是直板触控设计，正面配有一块4.7英寸的电容触摸屏，外观采用纯白机身配色，并采用了圆弧形设计，使得R819T手感非常轻便纤薄，适合随身携带。
主屏材质采用的是IPS，摸起来十分光滑。
而其机身尺寸136.5x68x7.3mm，机身重量为110g，且机壳四周有收边处理，拿在手里很舒服。
细节处理：屏幕下方是三颗标准的虚拟键，在背景灯熄灭的情况下也可以看清楚，而且灵敏度也很高，极少出现点控无反应的情况。
电源键和音量键做得相对较细，按压时受力面积小，触感并不是很好。
不过，按键本身段落感和反馈力度都比较清晰，位置和布局也方便用户操作。
二．机身细节1、机身正面机身正面整体风格十分简洁，显示屏占机身整体面积较均匀。
前置摄像头与听筒平齐，屏幕下方是三枚虚拟键，在背景灯熄灭的情况下也可以看清楚，布局符合大众习惯。
没有设计成突出机身的按键模式，使整体更加简洁流畅。
2、机身背面整机正面设计异常简洁，背面风格同样如此。
菱形暗纹在背部密集分布，呈现斜向排列，使整个机身背面显得非常有层次感，也有了更好的手感，更加防滑。
右上方是一颗1300万像素摄像头，采用了Sony Exmor高感光芯片，拥有F/2.0超大光圈，在低光环境下有着很好的画面表现。
右下方是扬声器，机身正中间是OPPO的标志，简单大方。
手机拆机报告
一、背景
本次拆机的手机为华为Mate20 Pro，采用了人工智能芯片，并
支持5G网络，是一款高性能的智能手机。
二、拆机过程
1. 拆除后盖
首先，我们需要用手机维修工具将背面的螺丝进行拆卸，然后
用发热器将后盖胶条进行加热，便于拆卸。
最终成功将后盖拆除。
2. 拆除电池
接下来，我们需要先用T5螺丝起子拆除电池侧面的两个螺丝，然后在电池正面用塑料卡片轻轻插入，把胶水松动。
使用拆卸工
具将电池从主板上分离。
3. 拆卸屏幕
拆卸屏幕是次要步骤，首先我们需要将卡槽用针头进行拔开，接着用隔热膜进行加热，便于在拆卸的过程中不会破坏设备。
然后可以用拆卸工具轻轻松动屏幕，最终成功拆卸。
4. 拆卸主板
接下来是拆卸主板，将USB Type-C接口、耳机插口等拔下，然后用小螺丝起子拆卸底边螺丝，最后用拆卸工具将主板从手机上寸出。
三、总结
拆卸手机的过程虽然比较复杂，但是我们在拆卸的过程中始终遵循谨慎和严谨的态度。
在这个过程中，我们不能够马虎，需要时刻注意每一个步骤和细节。
只有真正的重视拆机，才能够保证高质量的完成拆机。
