电气防爆知识培训

防爆电气培训计划内容

一、 培训目标

通过本次培训，让学员掌握防爆电气的相关知识和技能，提高安全意识和应对突发事件的能力，保障生产和人员的安全。

二、 培训内容

1. 防爆电气的基本概念

2. 防爆电气的分类

3. 防爆电气设备的安装与维护

4. 防爆电气设备故障排查与修理

5. 防爆电气设备的使用注意事项

6. 突发事件的处理与应对

三、 培训方法

1. 理论教学：讲授防爆电气的基本概念和分类，以及设备的安装、维护、故障排查和修理方法。

2. 实践操作：在实际的设备上进行操作演练，学习使用注意事项和突发事件的处理方法。

3. 案例分析：通过案例分析，学习各种突发事件的处理经验和技巧。

四、 培训时间安排

本次培训共计3天，具体安排如下：

第一天：上午 9:00-12:00 理论教学

下午 2:00-5:00 实践操作

第二天：上午 9:00-12:00 案例分析

下午 2:00-5:00 实践操作

第三天：上午 9:00-12:00 实践操作

下午 2:00-5:00 结业测试

五、 培训师资 1. 本培训由防爆电气领域的专业人士任教，具有丰富的实践经验和教学经验。

2. 培训师将根据学员的实际情况，灵活调整教学内容和方式，确保培训效果。

六、 培训评估

1. 结业测试：学员需参加结业测试，测试内容覆盖培训内容的各个方面。

2. 培训反馈：学员将填写培训反馈表，对本次培训的教学内容、师资、设施等方面提出意见和建议。

七、 培训考核

1. 结业测试成绩将作为学员是否合格的参考依据。

2. 培训反馈将作为学员对培训效果的评价依据。

八、 培训证书

通过本次培训并合格的学员，将获得由公司颁发的防爆电气培训证书，证明其已掌握相关知识和技能。

九、 培训费用

本次培训由公司承担全部费用，学员无需支付任何费用。

十、 培训宣传

公司将通过内部通知、宣传海报、微信群等方式，对本次培训进行宣传，鼓励员工主动报名参加。

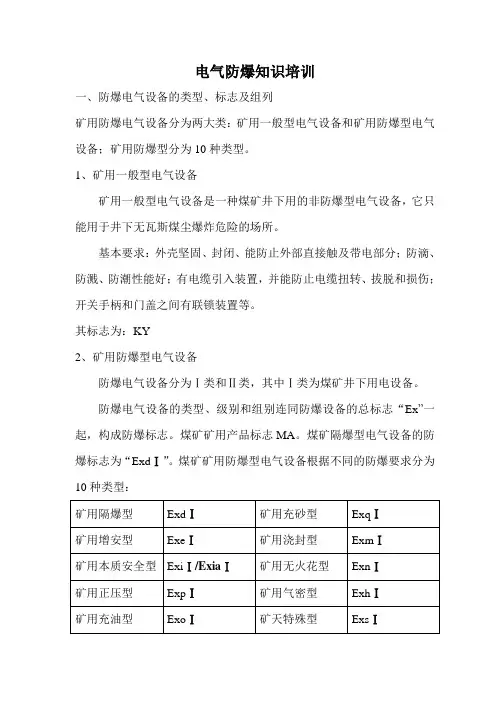

电气防爆知识培训

一、防爆电气设备的类型、标志及组列

矿用防爆电气设备分为两大类：矿用一般型电气设备和矿用防爆型电气设备；矿用防爆型分为10种类型。

1、矿用一般型电气设备

矿用一般型电气设备是一种煤矿井下用的非防爆型电气设备，它只能用于井下无瓦斯煤尘爆炸危险的场所。

基本要求：外壳坚固、封闭、能防止外部直接触及带电部分；防滴、防溅、防潮性能好；有电缆引入装置，并能防止电缆扭转、拔脱和损伤；开关手柄和门盖之间有联锁装置等。

其标志为：KY

2、矿用防爆型电气设备

防爆电气设备分为Ⅰ类和Ⅱ类，其中Ⅰ类为煤矿井下用电设备。

防爆电气设备的类型、级别和组别连同防爆设备的总标志“Ex”一起，构成防爆标志。煤矿矿用产品标志MA。煤矿隔爆型电气设备的防爆标志为“ExdⅠ”。煤矿矿用防爆型电气设备根据不同的防爆要求分为10种类型：

矿用隔爆型 ExdⅠ 矿用充砂型 ExqⅠ

矿用增安型 ExeⅠ 矿用浇封型 ExmⅠ

矿用本质安全型 ExiⅠ/ExiaⅠ 矿用无火花型 ExnⅠ

矿用正压型 ExpⅠ 矿用气密型 ExhⅠ

矿用充油型 ExoⅠ 矿天特殊型 ExsⅠ 3、电气间隙与爬电距离

由于煤矿井下空气潮湿、粉尘较多、环境温度较高，严重影响绝缘性能。为了避免电气设备由于绝缘强度降低而产生短路电弧、火花放电现象，对电气设备的爬电距离和电气间隙作出了规定。

电气间隙是指两个不同电位的裸露导体之间的最短空气距离，即电气设备中有电位差的金属导体之间通过空气的最短距离。只有满足电气间隙的要求，裸露导体之间和它们对地之间才不会发生击穿放电，才能保证电气设备的安全运行。

爬电距离是指两个导体之间沿其固体绝缘材料表面的最短距离。也就是说在设备中有电位差的相邻金属零件之间，沿绝缘表面的最短距离。

表，电气间隙与爬电距离

额定电压/V 最小电气间隙/mm 最小爬电距离/mm

a b c d

36 4 4 4 4 4

127 6 6 7 8 10

电气防爆基础知识

电气防爆基础知识

目 录

电气防爆基础知识目录.................................................................................................................................1 概述.................................................................................................................................................................3 一 防爆电气技术的发展概况.............................................................................................................3 二 我国防爆电气技术的发展概况.....................................................................................................4 三 我国煤矿电气设备的安全生产检测检验甲级机构.....................................................................5 五 中国防爆电气设备的管理.............................................................................................................6 第一部分 标准...............................................................................................................................................9 一 防爆电气设备相关标准.................................................................................................................9 二 产品标准.......................................................................................................................................10 三 工艺标准.......................................................................................................................................11 四 技术文件编号标准.......................................................................................................................11 五 产品图样及文件标准...................................................................................................................12 六 安标办文件...................................................................................................................................12 七 通用标准.......................................................................................................................................12 第二部分 防爆基本原理.............................................................................................................................13 一 爆炸性物质的分类、爆炸性气体的分级和分组.......................................................................13 二 爆炸性危险场所的区域划分.......................................................................................................13 三 电气设备的防爆原理...................................................................................................................14 四 防爆电气设备的选型...................................................................................................................15 五 隔爆参数的确定，标准试验装置...............................................................................................16 六 防爆电气设备的类别、级别、组别...........................................................................................19 七 问题探讨.......................................................................................................................................20 八 隔爆外壳的耐爆性能...................................................................................................................24 九 最小引燃能量...............................................................................................................................29 第三部分 隔爆外壳.....................................................................................................................................30 一 外壳材质.......................................................................................................................................30 二 隔爆外壳的隔爆参数...................................................................................................................31 第四部分 增安型电气设备.........................................................................................................................31 一 有效的外壳保护.............................................................................................................................32 二 电路的可靠连接.............................................................................................................................32 三 增大电气间隙和爬电距离.............................................................................................................33 第五部分 本质安全型.................................................................................................................................34 一 本质安全基本知识.........................................................................................................................34 二 本质安全设备和关联设备的级别.................................................................................................36 三 本质安全电路的防爆原理.............................................................................................................37 四 本质安全电路设计参考曲线.........................................................................................................42 六 关联设备.........................................................................................................................................51 第六部分 正压型电气设备.........................................................................................................................60 一. 正压外壳及连接管道....................................................................................................................60 二 .保护气体........................................................................................................................................60 三 .正压值............................................................................................................................................60

本文整理于网络，仅供阅读参考

电气防爆的知识

一、 防爆电气设备的防爆型式

1.爆炸性混合物产生爆炸的条件

爆炸是指物质从一种状态，经过物理变化或化学变化，突然变成另一种状态并放出巨大的能 量，而产生的光和热或机械功。在此仅谈及爆炸性混合物的爆炸，即所有的可燃性气体、蒸 气及粉尘与空气所形成的爆炸性混合物的爆炸。这类爆炸需要同时具备三个条件才可能发生 ：第一，必须存在爆炸性物质或可燃性物质;第二，要有助燃性物质，主要是空气中的氧气 ;第三，就是还要存在引燃源(如火花、电弧和危险温度等)，它提供点燃混合物所必需的能 量。只有这三个条件同时存在，才有发生爆炸的可能性，其中任何一个条件不具备，就不会 产生燃烧和爆炸。因此，采取适当的措施，使三个条件不同时具备即可达到防止爆炸的目的 。由于爆炸性混合物普遍存在于煤炭、石油、化工、纺织、粮食加工等行业的生产、加工、 储运等场所，如发生爆炸则危害极大。于是，人们采取了多种防爆技术方法，防止爆炸危险 性环境形成及其爆炸。?

2.基本防爆型式?

(1) 隔爆型“d”

隔爆型防爆型式是把设备可能点燃爆炸性气体混合物的部件全部封闭在一个外壳内，其外壳 能够承受通过外壳任何接合面或本文整理于网络，仅供阅读参考

结构间隙，渗透到外壳内部的可燃性混合物在内部爆炸而不 损坏，并且不会引起外部由一种、多种气体或蒸气形成的爆炸性环境的点燃(参见gb 3836? 2标准)。

把可能产生火花、电弧和危险温度的零部件均放入隔爆外壳内，隔爆外壳使设备内部空间与 周围的环境隔开。隔爆外壳存在间隙，因电气设备呼吸作用和气体渗透作用，使内部可能存 在爆炸性气体混合物，当其发生爆炸时，外壳可以承受产生的爆炸压力而不损坏，同时外壳 结 构间隙可冷却火焰、降低火焰传播速度或终止加速链，使火焰或危险的火焰生成物不能穿越 隔爆间隙点燃外部爆炸性环境，从而达到隔爆目的。

隔爆型“d”按其允许使用爆炸性气体环境的种类分为i类和iia、iib、iic类。
