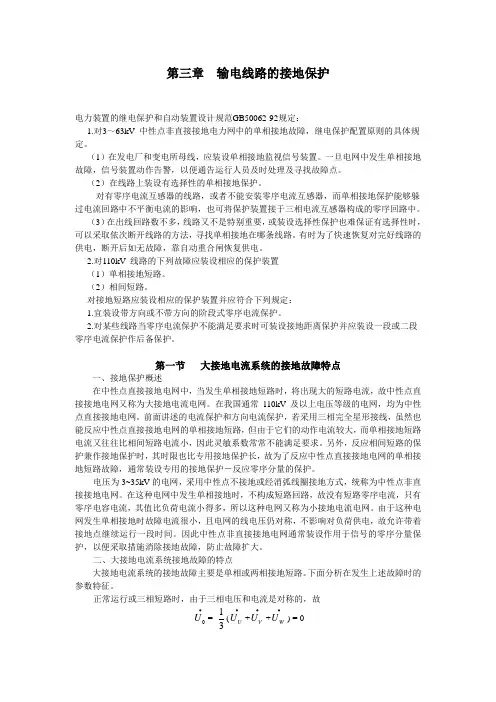

第三章 输电线路的接地保护
电力装置的继电保护和自动装置设计规范GB50062-92规定：
1.对3～63kV 中性点非直接接地电力网中的单相接地故障，继电保护配置原则的具体规定。
（1）在发电厂和变电所母线，应装设单相接地监视信号装置。一旦电网中发生单相接地故障，信号装置动作告警，以便通告运行人员及时处理及寻找故障点。
（2）在线路上装设有选择性的单相接地保护。
对有零序电流互感器的线路，或者不能安装零序电流互感器，而单相接地保护能够躲过电流回路中不平衡电流的影响，也可将保护装置接于三相电流互感器构成的零序回路中。
（3）在出线回路数不多，线路又不是特别重要，或装设选择性保护也难保证有选择性时，可以采取依次断开线路的方法，寻找单相接地在哪条线路。有时为了快速恢复对完好线路的供电，断开后如无故障，靠自动重合闸恢复供电。
2.对110kV 线路的下列故障应装设相应的保护装置
（1）单相接地短路。
（2）相间短路。
对接地短路应装设相应的保护装置并应符合下列规定：
1.宜装设带方向或不带方向的阶段式零序电流保护。
2.对某些线路当零序电流保护不能满足要求时可装设接地距离保护并应装设一段或二段零序电流保护作后备保护。
第一节 大接地电流系统的接地故障特点
一、接地保护概述
在中性点直接接地电网中，当发生单相接地短路时，将出现大的短路电流，故中性点直接接地电网又称为大接地电流电网。在我国通常110kV及以上电压等级的电网，均为中性点直接接地电网。前面讲述的电流保护和方向电流保护，若采用三相完全星形接线，虽然也能反应中性点直接接地电网的单相接地短路，但由于它们的动作电流较大，而单相接地短路电流又往往比相间短路电流小，因此灵敏系数常常不能满足要求。另外，反应相间短路的保护兼作接地保护时，其时限也比专用接地保护长，故为了反应中性点直接接地电网的单相接地短路故障，通常装设专用的接地保护－反应零序分量的保护。
输电线路的防雷及接地保护技术
发表时间：2019-03-19T10:34:28.987Z 来源：《电力设备》2018年第28期 作者： 黄卫明
[导读] 摘要：我国电力企业在实际对自身的防雷接地工作进行有效开展的过程中，为了更好达到一定的发展目标，积极做好线路的防雷接地工作，创新工作方法是非常重要的。
(身份证号码：13063119871110xxxx 河北保定 071051)
摘要：我国电力企业在实际对自身的防雷接地工作进行有效开展的过程中，为了更好达到一定的发展目标，积极做好线路的防雷接地工作，创新工作方法是非常重要的。在这个过程中，还要充分结合地区的实际发展情况以及自然状况，制定出属于适合自身的防雷接地措
施，从而在充分把握发展方向的同时，促进接地措施实施的有效性。
关键词：输电线路；防雷接地；存在问题；质量控制
引言
因雷电不受控制，输电线路保护工程较为复杂，且雷击跳闸极易造成线路跳闸，因此做好防雷工作，必须系统个部门协商合作，综合考虑输电线路跳闸的多方因素，采取综合防护措施，在实际运行中采取合理的方式给予保护，及时检测维护线路设备，降低输电线路雷击
跳闸率，提高线路安全水平，为人民生产生活正常运行提供保障。
1危害分析
通常情况下，雷电会对输电线路产生的破坏影响为：第一，直击方面的影响。雷云直击输电线路会形成很大的雷电流，电流甚至达到
200kA，严重影响输电线路的安全运行；在雷电流通输电线路之后，会产生很大热量，导致线路燃烧。且输电线路中的水分会受到热量的影响迅速膨胀，出现劈裂的问题，严重影响人们的生命财产安全；第二，感应类型的危害分析。雷电感应主要为雷电二次作用形成的损坏
问题，就是在雷电流的影响之下，出现电磁与静电效应，使得输电线路周围形成了雷电磁场，在雷击之后残留电荷，导致输电线路出现损
坏现象；第三，雷电波类型的危害分析。雷电波主要是雷电发出的电波，一旦发生会导致输电线路系统的运行受到破坏性影响。
输电线路电力设施保护措施
输电线路是电力系统中的重要组成部分，为了确保电力设施的正常运行和安全可靠，需要采取一系列保护措施。下面将从输电线路的终端设备保护、线路故障保护、环境保护等方面介绍输电线路电力设施的保护措施。
1. 终端设备保护
输电线路的终端设备包括变电站、开关站等。为了保护这些设备的安全可靠运行，可以采取以下措施：
（1）设置适当的继电保护装置，用于检测电力设施的电流、电压、功率等参数，一旦检测到异常情况，及时切除故障电源，防止故障进一步扩大。
（2）设置温度监测仪，用于监测设备的温度，一旦温度超过安全范围，及时采取措施进行散热或停机保护。
（3）定期对设备进行检修和维护，以确保设备的正常运行和安全可靠。
（4）设置防雷装置，用于保护设备免受雷击和静电的影响。
2. 线路故障保护
线路故障是导致供电中断和设备损坏的主要原因之一，为了确保输电线路的正常供电和设备的安全可靠，需要采取一系列线路故障保护措施：
（1）设置过电流保护装置，用于检测线路的电流是否超过额定值，一旦超过，及时切除故障电源，防止故障进一步扩大。
（2）设置接地保护装置，用于检测线路的接地情况，一旦发现接地故障，及时切除故障电源，防止人身伤害和设备损坏。
（3）设置过压保护装置，用于检测线路的电压是否超过额定值，一旦超过，及时切除故障电源，保护设备不受过高电压的影响。
（4）设置跳闸保护装置，用于检测线路的短路和接地故障，一旦发现故障，及时切除故障电源，保护设备不受损坏。
3. 环境保护
为了保护输电线路的电力设施不受外部环境的影响，需要采取一系列环境保护措施：
（1）设置防护罩，用于保护输电线路的设备免受恶劣气候、灰尘、腐蚀等影响。 （2）定期清理输电线路，清除积灰、积水等杂物，防止设备受损和线路短路。
第一章 继电保护概述
1-1 答：继电保护装置的任务是自动、迅速、有选择性的切除故障元件，使其免受破坏，保证其他无故障元件恢复正常运行；监视电力系统各元件，反映其不正常工作状态，并根据运行维护条件规范设备承受能力而动作，发出告警信号，或减负荷、或延时跳闸；继电保护装置与其他自动装置配合，缩短停电时间，尽快恢复供电，提高电力系统运行的可靠性。
1-2 答：即选择性、速动性、灵敏性和可靠性。
1-3 答：继电保护的基本原理是根据电力系统故障时电气量通常发生较大变化，偏离正常运行范围，利用故障电气量变化的特征可以构成各种原理的继电保护。例如，根据短路故障时电流增大．可构成过流保护和电流速断保护；根据短路故障时电压降低可构成低电压保护和电流速断保护等。除反映各种工频电气量保护原理外，还有反映非工频电气量的保护，如超高压输电线的行波保护和反映非电气量的电力变压器的瓦斯保护、过热保护等。
1-4 答：主保护是指能满足系统稳定和安全要求，以最快速度有选择地切除被保护设备和线路故障的保护。
后备保护是指当主保护或断路器拒动时，起后备作用的保护。
后备保护又分为近后备和远后备两种：
（1）近后备保护是当主保护拒动时，由本线路或设备的另一套保护来切除故障以实现的后备保护;
（2）远后备保护是当主保护或断路器拒动时，由前一级线路或设备的保护来切除故障以实现的后备保护.
辅助保护是为弥补主保护和后备保护性能的不足，或当主保护及后备保护退出运行时而
增设的简单保护。
1-6答：(1)当线路CD中k3点发生短路故障时，保护P6应动作，6QF跳闸，如保护P6和P5不动作或6QF, 5QF拒动，按选择性要求，保护P2和P4应动作，2QF和4QF应跳闸。
(2）如线路AB中k1点发生短路故障，保护P1和P2应动作，1QF和2QF应跳闸，如保护P2不动作或2QF拒动，则保护P4应动作，4QF跳闸。
