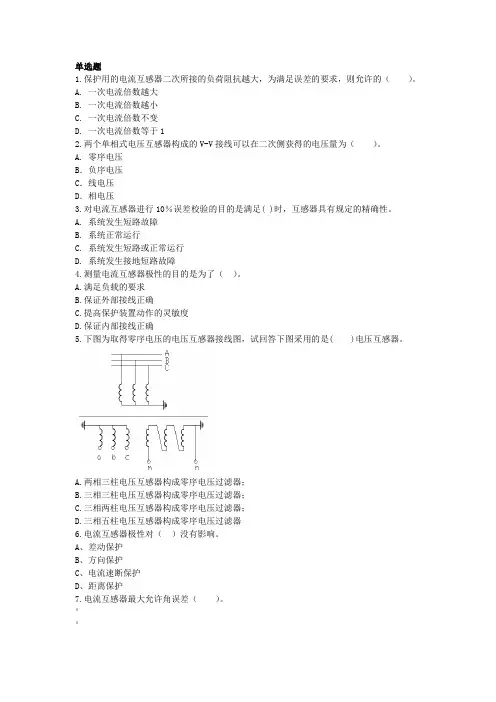

单选题
1.保护用的电流互感器二次所接的负荷阻抗越大，为满足误差的要求，则允许的（ ）。
A. 一次电流倍数越大
B. 一次电流倍数越小
C. 一次电流倍数不变
D. 一次电流倍数等于1
2.两个单相式电压互感器构成的V-V接线可以在二次侧获得的电压量为（ ）。
A. 零序电压
B．负序电压
C．线电压
D．相电压
3.对电流互感器进行10％误差校验的目的是满足( )时，互感器具有规定的精确性。
A. 系统发生短路故障
B. 系统正常运行
C. 系统发生短路或正常运行
D. 系统发生接地短路故障
4.测量电流互感器极性的目的是为了（ ）。
A.满足负载的要求
B.保证外部接线正确
C.提高保护装置动作的灵敏度
D.保证内部接线正确
5.下图为取得零序电压的电压互感器接线图，试回答下图采用的是( )电压互感器。
A.两相三柱电压互感器构成零序电压过滤器；
B.三相三柱电压互感器构成零序电压过滤器；
C.三相两柱电压互感器构成零序电压过滤器；
D.三相五柱电压互感器构成零序电压过滤器
6.电流互感器极性对（ ）没有影响。
A、差动保护
B、方向保护
C、电流速断保护
D、距离保护
7.电流互感器最大允许角误差（ ）。
°
° °
°
8.电抗变压器用于将一次电流变换成装置所需要的二次（ ）。
A. 电流
B. 电压
C. 阻抗
D. 功率
9.当通过电流继电器的电流大于动作电流时，继电器动作，其动合触点（）。
A．打开
B．闭合
C．任意位置
D．不动
10.继电器按其结构形式分类，目前主要有（ ）。
A．测量继电器和辅助继电器
B．电流型和电压型继电器
C．电磁型、感应型、整流型和静态型
D．阻抗型继电器
11.低电压继电器与过电压继电器的返回系数相比，（ ）。
A. 两者相同
B. 过电压继电器返回系数小于低电压继电器
C. 大小相等
D. 低电压继电器返回系数小于过电压继电器
1 继电保护知识重点
第一章 绪论
1. 继电保护装置是什么？其基本任务是什么？
答：能反应电力系统中电气元件发生故障或者不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
基本任务是：自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行。
反应电气元件的不正常运行状态，而动作于发出信号、减负荷或跳闸。
2. 继电保护装置的组成？
答：继电保护装置中的基本组成元件——继电器（一种当输入量（电、磁、声、光、热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。）
传统继电保护装置的组成
测量部分：测量被保护设备相应的电气量，并与整定值比较，从而判断是否启动保护。
逻辑部分：根据各测量部分输出量的大小、性质等判断被保护设备的工作状态。
执行部分：完成保护所承担的任务，如跳闸、发告警信号等。
3. 试述对继电保护的四个基本要求的内容：
答：选择性：
※ 保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
※ 主保护：正常情况下，有选择性切除故障
· 但存在主保护不能够隔离故障元件的可能性，如断路器拒动
※ 后备保护：主保护不能切除故障时起作用
· 远后备：在远处（变电站）实现，性能比较完善，但其动作将扩大停电范围。
· 近后备：在主保护安装处实现，要同时装设必要的断路器失灵保护。
速动性：
※ 力求保护装置能够迅速动作切除故障
● 提高电力系统并列运行的稳定性
· 暂态稳定等面积定则极限切除时间
· 高压/超高压输电线路保护
● 减轻对设备、用户的损害
※ 对继电保护的速动性，不同情况有不同的要求（工程实际的考虑）
● 切除故障时间：保护装置动作时间+断路器动作时间。
·快速保护动作时间：0.01～0.04s
· 断路器动作时间：0.02～0.06s

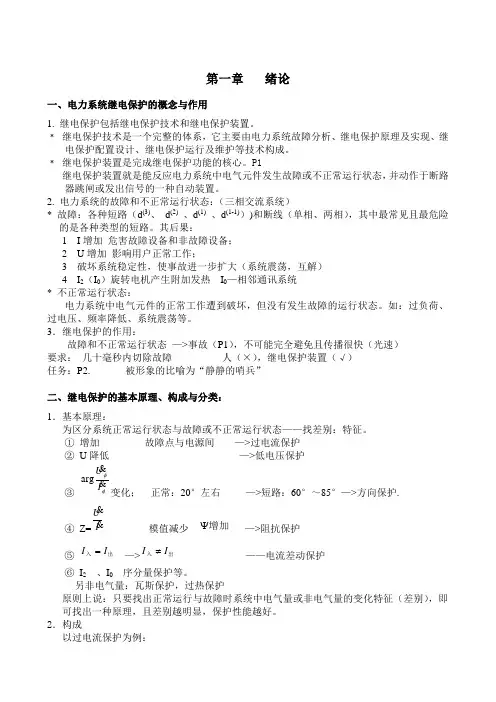

第一章 绪论
一、电力系统继电保护的概念与作用
1. 继电保护包括继电保护技术和继电保护装置。
﹡ 继电保护技术是一个完整的体系，它主要由电力系统故障分析、继电保护原理及实现、继电保护配置设计、继电保护运行及维护等技术构成。
﹡ 继电保护装置是完成继电保护功能的核心。P1
继电保护装置就是能反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
2. 电力系统的故障和不正常运行状态：（三相交流系统）
* 故障：各种短路（d(3)、 d(2) 、d(1) 、d(1-1)）)和断线（单相、两相），其中最常见且最危险的是各种类型的短路。其后果：
1 I增加 危害故障设备和非故障设备；
2 U增加 影响用户正常工作；
3 破坏系统稳定性，使事故进一步扩大（系统震荡，互解）
4 I2（I0）旋转电机产生附加发热 I0—相邻通讯系统
* 不正常运行状态：
电力系统中电气元件的正常工作遭到破坏，但没有发生故障的运行状态。如：过负荷、过电压、频率降低、系统震荡等。
3．继电保护的作用：
故障和不正常运行状态 —>事故（P1），不可能完全避免且传播很快（光速）
要求： 几十毫秒内切除故障 人（×），继电保护装置（√）
任务：P2. 被形象的比喻为“静静的哨兵”
二、继电保护的基本原理、构成与分类：
1．基本原理：
为区分系统正常运行状态与故障或不正常运行状态——找差别：特征。
① 增加 故障点与电源间 —>过电流保护
② U降低 —>低电压保护
③ IUarg变化； 正常：20°左右 —>短路：60°～85°—>方向保护.
④ Z=IU 模值减少 增加 —>阻抗保护
⑤ 出入II —>出入II ——电流差动保护
第1章 习题和思考题
1.简述继电保护的定义、任务。
答：定义：泛指继电保护技术和各种继电保护装置构成的继电保护系统，保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，称为继电保护
任务：切除故障元件、反映不正常运行状态（跳闸并发信） 即当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。
2.保护的“四性”指的是什么？具体如何解释？
答：是指可靠性、选择性、速动性、灵敏性。
可靠性是指在给定条件下的给定时间间隔内，保护能完成所需功能的概率。保护的安全性是指在给定条件下的给定时间间隔内，保证不误动的概率。保护的可信赖性是指在给定条件下的给定时间间隔内，保证不拒动的概率。
选择性是指保护检出电力系统故障区和/或故障相的能力。即故障时能够尽可能的缩小电力系统被停电的范围，只将故障部分从系统中切除，最大限度的保证系统中无故障部分仍然可以安全运行。
速动性是指保护尽可能快的切除故障的能力。
灵敏性是指保护对于其保护范围内发生故障或者不正常运行状态的反应能力
3.继电保护装置一般由哪几部分组成？
答：继电保护装置由测量部分、逻辑部分、执行部分组成
4.有人说电力系统继电保护就是指电力系统继电保护装置，这种说法对吗？
答：这种说法不对。 电力系统继电保护泛指继电保护技术和由各种继电保护装置构成的继电保护系统。继电保护装置可定义为在电力系统发生故障或不正常工作状态时，动作于断路器跳闸或发出告警信号的一种安全自动装置。与继电保护相关的技术主要包含涉及继电保护装置本身的原理设计、配置与整定、调试等技术。继电保护装置本身需要通过电流互感器、电压互感器采集电流量、电压量信息，并与断路器配合，实现跳闸。因此，继电保护装置本身只是继电保护系统的一个重要组成部分，其它相关设备以及相互之间的联系对于机电保护系统也至关重要。
