铝合金压铸件的结构设计经验1。
考虑壁厚的问题，厚度的差距过大会对填充带来影响2。
考虑脱模问题，这点在压铸实际中非常重要，现实中往往回出现这样的问题，这比注塑脱模讨厌多了，所以拔模斜度的设置和动定模脱模力的计算要注意些，一般拔模斜度为1到3度，通常考虑到脱模的顺利性，外拔模要比内拔模的斜度要小些，外拔模也就1度，而内拔模要2～3度左右3。
设计时考虑到模具设计的问题，如果有多个位置的抽心位，尽量的放两边，最好不要放在下位抽心，这样时间长了下抽心会容易出问题4。
有些压铸件外观可能会有特殊的要求，如喷油、喷粉等，这时就要时结构避开重要外观位置便于设置浇口溢流槽5。
在结构上尽量的避免出现导致模具结构复杂的结构出现，如，不得不使用多个抽心或螺旋抽心等6。
对于需进行表面加工的零件，注意，需要在零件设计时给适合的加工留量，不能太多，否则加工人员会骂你的，而且会把里面的气孔都暴露出来的，不能太少，否则粗精定位一加工，得，黑皮还没干掉，你就等再在模具上打火花了，那给多少呢，留量最好不要大于0。
8mm,这样加工出来的面基本看不到气孔的，因为有硬质层的保护。
7。
再有就是注意选料了，是用ADC12还是A380等，要看具体的要求了8。
铝合金没有弹性，要做扣位只有和塑料配合。
9。
一般不能做深孔！在开模具时只做点孔，然后在后加工！10。
如果是薄壁零件与不能太薄，而且一定要用加强肋，增加抗弯能力！由于铝铸件的温度要在800摄氏度左右！模具寿命一般比较短一般做如电机外壳的话只有80K左右就再见了！1.压铸件的设计与塑胶件的设计比较相似，塑胶件的一些设计常规也适用于压铸件。
2.对于铝合金，模具所受温度和压力比塑胶的大很多，对设计的正确性要求特严。
即使很好的模具材料，一旦有焊接,模具就几乎无寿命可言。
锌合金跟塑胶差不多,模具寿命较好。
3.不能有凹的尖角，避免模具崩角。
4.压铸件的精度虽然比较高，但比塑胶差，而且拔模力比塑胶大，通常结构不能太复杂，必要时应将复杂的零件分解成两件或多件。
压铸模具设计基础知识一、概述压铸模具是用于压铸工艺的模具，在金属、塑料等材料的制品生产过程中起到关键作用。
压铸模具的设计质量直接影响产品的质量和生产效率。
本文将介绍压铸模具设计的基础知识，包括设计原则、材料选择、结构设计等内容。
二、设计原则1.功能性原则压铸模具应该符合产品的设计要求，能够满足产品的结构、尺寸、表面质量等要求。
设计过程中需要充分考虑产品的功能性需求，确保模具能够满足生产要求。
2.可制造性原则在设计压铸模具时，需要考虑到模具的加工工艺和生产成本。
设计应尽量简化，避免复杂的结构和加工工艺，以降低生产成本。
3.可靠性原则压铸模具在长期使用中需要具有稳定可靠的性能。
设计中需要考虑模具的寿命、耐磨性等因素，确保模具能够长时间稳定运行。
4.易维护性原则模具在使用过程中可能会有损坏或磨损，设计时需要考虑模具的易维护性，便于维修和更换受损部件。
三、材料选择压铸模具的材料选择直接影响模具的寿命和性能。
常用的模具材料包括工具钢、合金钢、硬质合金等。
在选择材料时需要考虑以下因素：1.硬度模具材料应具有足够的硬度和强度，能够抵抗压力和磨损，确保模具的稳定性和寿命。
2.热稳定性压铸过程中温度较高，模具材料需要具有良好的热稳定性，不易变形或烧损。
3.耐磨性压铸模具在长期使用中会有磨损，需要选择耐磨性好的材料，延长模具的使用寿命。
4.耐蚀性部分压铸过程中会有化学物质接触，模具材料需要具有良好的耐腐蚀性，避免腐蚀损坏。
四、结构设计压铸模具的结构设计直接影响产品质量和生产效率。
在设计时需要考虑以下因素：1.分型设计合理的分型设计能够提高产品的成型效率和质量，减少缺陷产生。
分型设计应考虑产品的结构特点和成型过程中的收缩变形。
2.冷却系统设计冷却系统设计影响压铸过程中的温度控制和冷却速度，直接影响产品的组织和性能。
设计时应考虑冷却系统的布局和冷却介质的选择。
3.排气系统设计在压铸过程中需要排除模具内的气体，避免气泡和气孔产生。
压铸知识培训完整版doc标题：压铸知识培训完整版一、引言压铸作为一种重要的金属成型工艺，被广泛应用于汽车、摩托车、家电、通讯、航空航天等行业。
为了提高员工的专业技能和综合素质，使企业更好地适应市场需求，我们特举办本次压铸知识培训。
本文档将详细阐述压铸工艺的基本原理、设备、模具、原材料、工艺参数以及常见问题及解决方法等内容，旨在帮助员工全面了解压铸知识，提高实际操作能力。
二、压铸工艺基本原理1. 压铸定义：压铸是一种利用高压将熔融金属迅速注入模具型腔，并在压力作用下凝固成型的金属成型方法。
3. 压铸特点：压铸具有生产效率高、成型精度高、力学性能好、表面质量好、材料利用率高等优点。
三、压铸设备1. 压铸机：压铸机是压铸生产中的关键设备，主要由合模机构、注射机构、液压系统、电气控制系统等组成。
2. 辅助设备：辅助设备包括熔化炉、保温炉、输送系统、模具冷却系统、喷涂料装置等。
四、压铸模具1. 模具结构：压铸模具主要由动模、定模、型腔、浇注系统、冷却系统、顶出系统等组成。
2. 模具材料：模具材料应具备良好的导热性、耐磨性、抗热疲劳性、抗腐蚀性等性能。
3. 模具设计要点：模具设计应考虑产品结构、分型面、浇注系统、冷却系统、顶出系统等因素。
五、压铸原材料1. 常用压铸材料：压铸材料主要包括铝合金、锌合金、镁合金、铜合金等。
2. 材料选择原则：根据产品性能要求、生产成本、工艺特点等因素选择合适的压铸材料。
六、压铸工艺参数1. 压力：压力是压铸过程中的关键参数，包括合模力、注射力、保压力等。
2. 温度：温度控制对压铸产品质量具有重要影响，包括熔融金属温度、模具温度等。
3. 时间：时间参数包括填充时间、保压时间、冷却时间等。
七、压铸常见问题及解决方法1. 缩孔：增加浇注系统截面积、提高模具温度、降低注射速度等方法。
2. 气孔：优化模具设计、提高熔融金属温度、增加注射压力等方法。
3. 疲劳裂纹：选用高强度模具材料、提高模具表面质量、控制模具温度等方法。

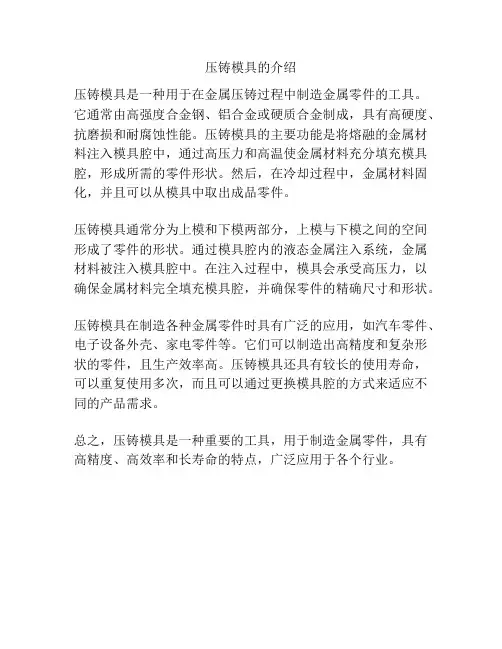

压铸模具的介绍
压铸模具是一种用于在金属压铸过程中制造金属零件的工具。
它通常由高强度合金钢、铝合金或硬质合金制成，具有高硬度、抗磨损和耐腐蚀性能。
压铸模具的主要功能是将熔融的金属材料注入模具腔中，通过高压力和高温使金属材料充分填充模具腔，形成所需的零件形状。
然后，在冷却过程中，金属材料固化，并且可以从模具中取出成品零件。
压铸模具通常分为上模和下模两部分，上模与下模之间的空间形成了零件的形状。
通过模具腔内的液态金属注入系统，金属材料被注入模具腔中。
在注入过程中，模具会承受高压力，以确保金属材料完全填充模具腔，并确保零件的精确尺寸和形状。
压铸模具在制造各种金属零件时具有广泛的应用，如汽车零件、电子设备外壳、家电零件等。
它们可以制造出高精度和复杂形状的零件，且生产效率高。
压铸模具还具有较长的使用寿命，可以重复使用多次，而且可以通过更换模具腔的方式来适应不同的产品需求。
总之，压铸模具是一种重要的工具，用于制造金属零件，具有高精度、高效率和长寿命的特点，广泛应用于各个行业。
压铸模具结构基础知识压铸模具，听起来是不是很高大上？别担心，今天我们就来聊聊这个看似复杂其实很有趣的话题。
压铸模具其实就是用来生产金属零件的一种工具，它们的结构就像是机械界的“画板”，把金属液体像画颜料一样，一股脑儿地倒进去，等它冷却下来，就变成了我们需要的零件。
听起来简单吧？但背后的门道可多了。
1. 压铸模具的基本构造1.1 模具的主要部件首先，压铸模具的结构可以说是五花八门，但基本上离不开几个主要部件。
你想啊，模具里有一个“型腔”，就是我们说的零件的模样。
这一部分就像是你做蛋糕的模具，倒进去液体金属后，等它冷却下来，就能拿到你想要的形状。
除此之外，还有“型芯”，这东西可不是开玩笑的，它负责在模具中创造出复杂的内部形状，想想看，蛋糕里如果你想要个洞，必须得有个“芯”才能做出来。
接着，我们还得提到“合模系统”。
这个系统就像模具的心脏，负责把模具的两部分紧紧合在一起，防止金属液体从缝隙里漏出去。
不然一不小心，整个车间都成了“金属河”，那可就麻烦了！另外还有“冷却系统”，想象一下，金属液体在模具里翻滚得热火朝天，这时候得有冷却水道来帮忙降温，不然模具可是会变得“热火朝天”的哦。
1.2 模具的工作原理说到这里，可能有小伙伴会问，压铸模具到底是怎么工作的呢？简单来说，就是把金属加热到液态，然后用高压把它们注入模具型腔里。
听起来是不是有点像“万里长征走一回”？没错，压铸的过程就像是一场冒险，液体金属要穿越各种管道，最终落到“家”里——型腔中。
一旦金属注入，冷却系统就开始发挥作用，帮忙把这股热量赶走。
冷却完成后，模具打开，零件就“呼之欲出”了！这时，像是经历了一场“历险”的金属，终于变成了我们所需的产品，真是个让人兴奋的时刻。
2. 压铸模具的应用领域2.1 日常生活中的应用压铸模具的应用可谓是无处不在。
想想你的手机、汽车，甚至是厨房里的炊具，很多零件都是通过压铸模具制作出来的。
你见过那些闪亮亮的铝合金轮毂吗？没错，它们也是压铸的结果！生活中很多看似不起眼的小物件，背后其实都藏着压铸模具的智慧。
