三层交换机，相同的网段，不同的VLAN ，怎么通信？发表于2013-1-24 14:53|来自51CTO网页[只看他]同一个三层交换机上的VLAN，在配置完INTERFACE VLAN 的IP以后，不同的VLAN的主机，可以通过网关过进行转发。
这叫直连路由！！同一个三层的直连地址段！！1、在同一个VLAN内，不管配什么地址，，访问网卡接口地址段的报文只在本VLAN的端口上转发！！不会转发到别的VLAN上！！！如果想访问其地址段，必须由VLAN的网关地址转发！！！所以你在没有增加第二IP的时候，它是通的！！2、在增加第二IP后，你的电脑A设备自已的路由表，你可以用route print查看！！是否已经有两个段的路由了，对于电脑A了说，这两个段都是直接路由，它的数据包不会找网关！！！只会在当前VLAN内发送。
第二IP，数据包出不了VLAN！！！VLAN隔离了！！直连路由，不会走网关！！所以不会通了！！涉及VLAN、网关、路由表的功能。
亲，我的解释你明白了嘛、在同一个VLAN内，不管配什么地址，，访问网卡接口地址段的报文只在本VLAN的端口上转发！！不会转发到别的VLAN上！！！如果想访问其地址段，必须由VLAN的网关地址转发！！！引用:原帖由iyvawx 于2013-1-24 14:06 发表三层交换机，相同的网段，不同的VLAN ，怎么通信？很简单，就是通过三层的路由功能转发的。
就像一个人讲英语，一个人讲汉语，两个人不能沟通，那就找个即会讲英语也会讲汉语的，翻译一下就好了。
高山茶 路由就是这个功能，三层就是多了个路由功能。
发明三层也是专门解决这个问题的，来代替接口很少的路由器。
引用:原帖由pyyyz 于2013-1-24 15:54 发表很简单，就是通过三层的路由功能转发的。
就像一个人讲英语，一个人讲汉语，两个人不能沟通，那就找个即会讲英语也会讲汉语的，翻译一下就好了。
路由就是这个功能，三层就是多了个路由功能。
三层交换机实现VLAN间通信1. 引言1.1 三层交换机实现VLAN间通信三层交换机是现代网络中的重要设备，可以实现不同VLAN之间的通信。
在传统的二层交换机中，不同VLAN之间是无法直接通信的，需要通过路由器进行通信，这样会增加网络的复杂度和延迟。
而三层交换机则可以在同一设备内实现不同VLAN之间的通信，提高了网络的效率和性能。
三层交换机实现VLAN间通信具有重要意义，可以提高网络的灵活性和效率，简化网络管理和维护。
随着网络规模的不断扩大和复杂度的增加，三层交换机将在未来的网络中扮演更加重要的角色，成为网络架构中不可或缺的一部分。
2. 正文2.1 介绍三层交换机的基本原理三层交换机是一种网络设备，它结合了交换机和路由器的功能。
在传统的网络环境中，二层交换机只能在同一个VLAN内进行通信，无法实现不同VLAN之间的通信。
而三层交换机则可以通过具备路由功能的接口，实现不同VLAN之间的通信。
三层交换机的基本原理是利用IP地址进行数据包的转发和路由。
当数据包从一个VLAN的主机发送到另一个VLAN的主机时，三层交换机会根据数据包中的目标IP地址，将数据包进行路由转发到目标VLAN内的主机。
这样就实现了不同VLAN之间的通信。
与二层交换机相比，三层交换机具有更高级的功能和更复杂的工作原理。
它可以实现更加灵活的网络拓扑结构，并且可以支持更多的网络服务和功能。
三层交换机还可以配合路由器使用，实现更加复杂和高效的网络管理和数据传输。
三层交换机的基本原理是通过结合交换机和路由器的功能，利用IP地址进行数据包的转发和路由，实现不同VLAN之间的通信。
这种技术在现代网络环境中起着至关重要的作用，为网络管理员提供了更多的选择和灵活性。
2.2 讨论VLAN的概念和作用VLAN即虚拟局域网，是一种将局域网络虚拟化的技术。
通过VLAN，可以将同一台交换机上的不同端口分割成不同的逻辑网络，实现不同VLAN之间的隔离和通信。

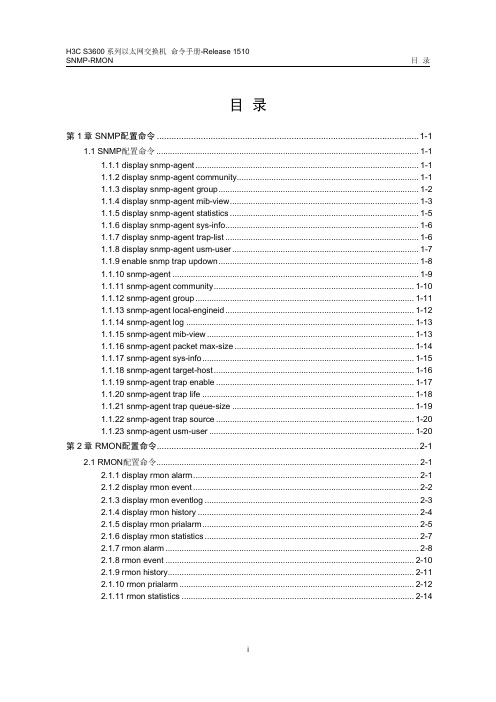

SNMP-RMON 目录目录第1章 SNMP配置命令...........................................................................................................1-11.1 SNMP配置命令..................................................................................................................1-11.1.1 display snmp-agent.................................................................................................1-11.1.2 display snmp-agent community...............................................................................1-11.1.3 display snmp-agent group.......................................................................................1-21.1.4 display snmp-agent mib-view..................................................................................1-31.1.5 display snmp-agent statistics..................................................................................1-51.1.6 display snmp-agent sys-info....................................................................................1-61.1.7 display snmp-agent trap-list....................................................................................1-61.1.8 display snmp-agent usm-user.................................................................................1-71.1.9 enable snmp trap updown.......................................................................................1-81.1.10 snmp-agent...........................................................................................................1-91.1.11 snmp-agent community.......................................................................................1-101.1.12 snmp-agent group...............................................................................................1-111.1.13 snmp-agent local-engineid..................................................................................1-121.1.14 snmp-agent log...................................................................................................1-131.1.15 snmp-agent mib-view..........................................................................................1-131.1.16 snmp-agent packet max-size..............................................................................1-141.1.17 snmp-agent sys-info............................................................................................1-151.1.18 snmp-agent target-host.......................................................................................1-161.1.19 snmp-agent trap enable......................................................................................1-171.1.20 snmp-agent trap life............................................................................................1-181.1.21 snmp-agent trap queue-size...............................................................................1-191.1.22 snmp-agent trap source......................................................................................1-201.1.23 snmp-agent usm-user.........................................................................................1-20第2章 RMON配置命令...........................................................................................................2-12.1 RMON配置命令..................................................................................................................2-12.1.1 display rmon alarm..................................................................................................2-12.1.2 display rmon event..................................................................................................2-22.1.3 display rmon eventlog.............................................................................................2-32.1.4 display rmon history................................................................................................2-42.1.5 display rmon prialarm..............................................................................................2-52.1.6 display rmon statistics.............................................................................................2-72.1.7 rmon alarm..............................................................................................................2-82.1.8 rmon event............................................................................................................2-102.1.9 rmon history...........................................................................................................2-112.1.10 rmon prialarm......................................................................................................2-122.1.11 rmon statistics.....................................................................................................2-14第1章 SNMP配置命令1.1 SNMP配置命令1.1.1 display snmp-agent【命令】display snmp-agent { local-engineid | remote-engineid }【视图】任意视图【参数】local-engineid：本地SNMP实体引擎ID。
VLAN配置与分析跨交换机配置VLAN并实现VLAN间的通信（三层交换机）一．实验目的和要求了解VLAN的作用，掌握如何实现VLAN间的通信。
二．实验环境计算机网络实验室提供进行正常的网络实验设备和相应的软件环境。
实验室有24套计算机设备，接入路由器12台，接入交换机12台以及与各种网络实验相关的配件资料和设施，可满足20－30人同时进行网络实验的需求。
三．实验的内容和要求1．跨交换机进行VLAN配置的方法熟悉跨交换机的VLAN配置。
2．Tag VLAN模式的设置掌握Tag的含义与该模式的定义方法。
3．实现VLAN间通讯的方法掌握实现VLAN间通讯的方法与配置四．实验设备：1.S2126G（1台）、S3550-24（1台）2.计算机（至少2台）3.标准网线若干五．实验步骤1．实验拓扑1)创建VLAN 10并分配端口Switch>enable ！进入特权模式Switch#configure terminal !进入全局配置模式Switch(config)#VLAN 10 ！进入VLAN 配置模式，并创建了VLAN 10 Switch(config-vlan)#NAME TEST10Switch(config-vlan)#EXITSwitch(config)#interface fastethernet 0/1 !可自己选定端口Switch(config-if)#switchport access vlan 10 !将fastethernet 0/1!分配给vlan 10 Switch(config-if)#end2)对创建的VLAN验证测试Switch#show vlan id 10VLAN Name Status Ports-------- ----------------------------- ------ ---------10 TEST10 active Fa0/13．在Switch-A上创建VLAN 20，并将端口0/11分到VLAN 20中。
通过三层交换机实现不同VLAN间互相通信虚拟局域网（VLAN）是一种将网络设备划分为逻辑上相互隔离的网络的方法。
通过使用三层交换机，可以实现不同VLAN之间的互相通信。
三层交换机是一种在第三层网络层上工作的网络设备，它可以识别和转发IP数据包。
实现不同VLAN之间互相通信的方法是通过三层交换机上的路由功能。
三层交换机可以连接多个VLAN，并通过路由表来决定将数据包转发到哪个VLAN。
以下是实现这种通信的步骤：1.VLAN划分：首先需要将网络设备划分为不同的VLAN。
每个VLAN可以看作是一个逻辑上的独立网络，在这个网络中的设备可以互相通信。
2.配置三层交换机：将三层交换机连接到各个VLAN，并配置每个VLAN的IP地址。
每个VLAN应该有一个唯一的IP地址段，以便在进行路由转发时能够区分不同的VLAN。
3.配置路由表：在三层交换机上配置路由表，以便能够将数据包从一个VLAN路由到另一个VLAN。
路由表通常包含有关目的IP地址和相关出口接口的信息。
4.配置静态路由：如果有多个三层交换机连接了不同的VLAN，而且需要在它们之间进行路由转发，那么需要配置静态路由。
静态路由是在网络管理员手动配置的路由表条目，用于指定将数据包发送到哪个接口。
5.配置默认路由：在三层交换机上配置默认路由，以便在无法找到与目标IP地址匹配的路由表项时，将数据包发送到默认的出口接口。
通过上述步骤，不同VLAN之间的通信就可以成功实现。
当设备位于不同的VLAN时，它们可以使用其相应的VLANIP地址进行通信。
三层交换机将根据路由表中的信息决定将数据包转发到哪个VLAN，并在目标VLAN 中将数据包交付给目标设备。
总结起来，通过三层交换机实现不同VLAN间互相通信的步骤包括VLAN划分、配置三层交换机、配置路由表、配置静态路由和配置默认路由。
通过这种方法，可以实现不同VLAN之间的隔离和互相通信，增强网络的灵活性和安全性。
一组网需求：1．SwitchA与Switc hB用tru nk互连，相同VLAN的PC之间可以互访，不同VLAN的PC之间禁止互访；2．PC1与PC2之间在不同V LAN，通过设置上层三层交换机Sw itchB的VLAN接口10的IP地址为10.1.1.254/24，VLAN接口20的IP地址为20.1.1.254/24可以实现V LAN间的互访。
二组网图：1．VLAN内互访，VLAN间禁访一、实现VLAN内互访VLAN间禁访配置过程SwitchA相关配置：1．创建（进入）VLAN10，将E0/1加入到VLA N10[SwitchA]vlan 10[SwitchA-vlan10]port Etherne t 0/12．创建（进入）VLAN20，将E0/2加入到VLA N20[SwitchA]vlan 20[SwitchA-vlan20]port Etherne t 0/23．将端口G1/1配置为Tru nk端口，并允许VLAN10和VLA N20通过[SwitchA]interfa ce Gigabit Ethern et 1/1[SwitchA-Gigabit Ethern et1/1]port link-type trunk[SwitchA-Gigabit Ethern et1/1]port trunk permitvlan 10 20SwitchB相关配置：1．创建（进入）VLAN10，将E0/10加入到VL AN10[SwitchB]vlan 10[SwitchB-vlan10]port Etherne t 0/102．创建（进入）VLAN20，将E0/20加入到VL AN20[SwitchB]vlan 20[SwitchB-vlan20]port Etherne t 0/203．将端口G1/1配置为Tru nk端口，并允许VLAN10和VLA N20通过[SwitchB]interfa ce Gigabit Ethern et 1/1[SwitchB-Gigabit Ethern et1/1]port link-type trunk[SwitchB-Gigabit Ethern et1/1]port trunk permitvlan 10 20二、通过三层交换机实现VLAN间互访通过三层交换机实现VLAN间互访的配置SwitchA相关配置：1．创建（进入）VLAN10，将E0/1加入到VLA N10[SwitchA]vlan 10[SwitchA-vlan10]port Etherne t 0/12．创建（进入）VLAN20，将E0/2加入到VLA N20[SwitchA]vlan 20[SwitchA-vlan20]port Etherne t 0/23．将端口G1/1配置为Tru nk端口，并允许VLAN10和VLA N20通过[SwitchA]interfa ce Gigabit Ethern et 1/1[SwitchA-Gigabit Ethern et1/1]port link-type trunk[SwitchA-Gigabit Ethern et1/1]port trunk permitvlan 10 20SwitchB相关配置：1．创建VLAN10[SwitchB]vlan 102．设置VLAN10的虚接口地址[SwitchB]interfa ce vlan 10[SwitchB-int-vlan10]ip address 10.1.1.254 255.255.255.03．创建VLAN20[SwitchB]vlan 204．设置VLAN20的虚接口地址[SwitchB]interfa ce vlan 20[SwitchB-int-vlan20]ip address 20.1.1.254 255.255.255.05．将端口G1/1配置为Tru nk端口，并允许VLAN10和VLA N20通过[SwitchA]interfa ce Gigabit Ethern et 1/1[SwitchA-Gigabit Ethern et1/1]port link-type trunk[SwitchA-Gigabit Ethern et1/1]port trunk permitvlan 10 20。
三层交换机实现VLAN间通信【摘要】本文将介绍三层交换机实现VLAN间通信的重要性、VLAN的概念和作用以及三层交换机的作用与特点。
重点探讨三层交换机如何实现不同VLAN间的通信，包括实现原理、技术和配置步骤。
还会讨论三层交换机如何处理不同VLAN之间的数据包，以及可能遇到的问题及解决方法。
结论部分将总结三层交换机实现VLAN间通信的重要性，并展望其在网络通信中的发展前景。
最后强调三层交换机在实现VLAN 间通信中的重要作用和意义，为读者提供深入了解和应用该技术的基础。
【关键词】三层交换机、VLAN、通信、实现、原理、技术、配置、数据包处理、问题、解决方法、重要性、发展前景、作用、意义1. 引言1.1 介绍三层交换机实现VLAN间通信的重要性三层交换机实现VLAN间通信的重要性在于可以实现不同VLAN 之间的数据隔离和流量控制，确保数据传输的安全性和可靠性。
通过利用三层交换机，网络管理员可以根据需要将不同用户或设备划分到不同的VLAN中，实现对不同用户群体的管理和维护。
三层交换机还可以帮助网络管理员实现更加灵活的网络拓扑结构，提高网络的可扩展性和可管理性。
1.2 说明VLAN的概念和作用虚拟局域网（Virtual Local Area Network，VLAN）是一种将局域网内的设备逻辑上分组的技术。
通过VLAN，可以实现将一个物理网络划分为多个逻辑网络，不同VLAN内的设备之间可以进行通信，而不同VLAN之间的设备则无法直接通信。
VLAN的作用在于提高网络安全性和管理效率。
通过将网络划分为不同的VLAN，可以实现对不同用户或设备的隔离，从而增强网络安全性。
将公司的管理人员、销售人员和技术人员分别放在不同的VLAN中，可以避免他们之间的直接通信，从而减少潜在的安全风险。
VLAN还可以提高网络管理效率，因为管理员可以更容易地对不同VLAN内的设备进行管理和配置。
VLAN是一种重要的网络技术，可以帮助组织提高网络安全性和管理效率。
三层交换机实现VLAN间通信1. 引言1.1 介绍三层交换机的概念三层交换机是一种能够在网络中实现路由功能的网络设备。
它不仅可以进行数据转发，还可以根据网络层的信息进行路由决策，实现不同VLAN间的数据通信。
三层交换机通常集成了路由器和交换机的功能，能够在不同的VLAN中转发数据，并根据需要进行跨网络通信。
三层交换机通过学习不同网络中的MAC地址和IP地址，可以将数据包转发到目标VLAN的设备上，从而实现不同VLAN间的通信。
与传统交换机相比，三层交换机能够更加智能地控制数据的转发路径，提高网络的性能和安全性。
三层交换机的概念在现代网络中扮演着重要的角色，特别是在大型企业网络中。
它能够实现灵活的网络拓扑结构和高效的数据转发，为企业提供了更加稳定和安全的网络环境。
通过三层交换机实现VLAN 间通信，可以实现不同部门、不同项目组之间的独立网络通信，提高网络的可管理性和安全性。
1.2 介绍VLAN的概念Virtual Local Area Network（虚拟局域网，VLAN）是一种网络技术，它将一个物理上的局域网分成多个逻辑上的局域网，不同的VLAN之间相互隔离，实现了逻辑隔离和安全性的目的。
VLAN的概念可以让网络管理员按照不同的需求和功能，将网络设备划分到不同的逻辑网段。
比如在一个公司的网络中，可以将财务部门的设备划分到一个VLAN中，将研发部门的设备划分到另一个VLAN 中，这样不同部门之间的数据通信就可以实现逻辑隔离，提高网络的安全性和管理效率。
通过VLAN的划分，企业可以实现不同部门或者不同业务之间的隔离，避免不必要的数据泄露和冲突，同时也可以根据业务需求对网络流量进行灵活控制和管理。
VLAN技术可以帮助企业提高网络性能，优化网络资源的分配，同时还可以简化网络的管理和维护工作。
VLAN的概念是基于逻辑划分和隔离的网络设计原则，它为网络管理提供了更大的灵活性和安全性。
在实际的网络部署中，VLAN技术已经成为了企业网络中不可或缺的一部分。
