H3C 交换机配置跨交换机间VLAN的通信

实验三实现VLAN间的通信一、通过路由器实现vlan间通信(单臂路由)实验拓扑图【准备知识】在路由器与交换机的端口上配置子接口，每个子接口的IP地址是每个VLAN的网关地址（也可以理解为下一跳地址），并在子接口上封装802.1Q协议。

也可以封装ISL协议（cisco专用协议，不兼容802.1Q）。

【实验步骤】1、交换机配置如下：Switch>enSwitch#conf tSwitch(config)#vlan 2Switch(config-vlan)#vlan 3Switch(config-vlan)#exitSwitch(config)#int fa0/2Switch(config-if)#sw ac vlan 2 //switchport access vlan 2的简写，端口fa0/2划到vlan 2中Switch(config-if)#int fa0/3Switch(config-if)#sw ac vlan 3Switch(config-if)#exitSwitch(config)#int fa0/1Switch(config-if)#switchport mode trunk //设置f0/1端口为trunk模式2、路由器配置如下：Router>enRouter#conf tRouter(config)#int fa0/0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int f0/0.1Router(config-subif)#encapsulation dot1q 2 //封装协议802.1Q,2为vlan 2 Router(config-subif)#ip address 192.168.1.1 255.255.255.0Router(config-subif)#exitRouter(config)#int f0/0.2Router(config-subif)#encapsulation dot1q 3 //封装协议802.1Q,3为vlan 3 Router(config-subif)#ip address 192.168.2.1 255.255.255.0Router(config-subif)#exitRouter(config)#【检测实验结果】VLAN 2中的pc1能ping 通VLAN 3中的pc2。

VLAN配置与分析跨交换机配置VLAN并实现VLAN间的通信（三层交换机）一．实验目的和要求了解VLAN的作用，掌握如何实现VLAN间的通信。

二．实验环境计算机网络实验室提供进行正常的网络实验设备和相应的软件环境。

实验室有24套计算机设备，接入路由器12台，接入交换机12台以及与各种网络实验相关的配件资料和设施，可满足20－30人同时进行网络实验的需求。

三．实验的内容和要求1．跨交换机进行VLAN配置的方法熟悉跨交换机的VLAN配置。

2．Tag VLAN模式的设置掌握Tag的含义与该模式的定义方法。

3．实现VLAN间通讯的方法掌握实现VLAN间通讯的方法与配置四．实验设备：1.S2126G（1台）、S3550-24（1台）2.计算机（至少2台）3.标准网线若干五．实验步骤1．实验拓扑1)创建VLAN 10并分配端口Switch>enable ！进入特权模式Switch#configure terminal !进入全局配置模式Switch(config)#VLAN 10 ！进入VLAN 配置模式，并创建了VLAN 10 Switch(config-vlan)#NAME TEST10Switch(config-vlan)#EXITSwitch(config)#interface fastethernet 0/1 !可自己选定端口Switch(config-if)#switchport access vlan 10 !将fastethernet 0/1!分配给vlan 10 Switch(config-if)#end2)对创建的VLAN验证测试Switch#show vlan id 10VLAN Name Status Ports-------- ----------------------------- ------ ---------10 TEST10 active Fa0/13．在Switch-A上创建VLAN 20，并将端口0/11分到VLAN 20中。

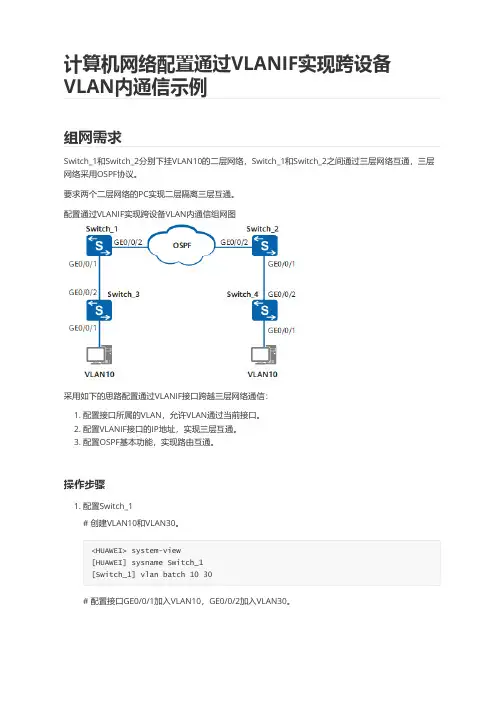

配置通过VLANIF实现跨设备VLAN内通信组网图[Switch_1] interface gigabitethernet 0/0/1[Switch_1-GigabitEthernet0/0/1] port link-type trunk[Switch_1-GigabitEthernet0/0/1] port trunk allow-pass vlan 10[Switch_1-GigabitEthernet0/0/1] quit[Switch_1] interface gigabitethernet 0/0/2[Switch_1-GigabitEthernet0/0/2] port link-type trunk[Switch_1-GigabitEthernet0/0/2] port trunk allow-pass vlan 30[Switch_1-GigabitEthernet0/0/2] quit# 配置VLANIF10的IP地址为10.10.10.1/24，VLANIF30的IP地址为10.10.30.1/24。

[Switch_1] interface vlanif 10[Switch_1-Vlanif10] ip address 10.10.10.1 24[Switch_1-Vlanif10] quit[Switch_1] interface vlanif 30[Switch_1-Vlanif30] ip address 10.10.30.1 24[Switch_1-Vlanif30] quit# 配置OSPF基本功能。

[Switch_1] router id 1.1.1.1[Switch_1] ospf[Switch_1-ospf-1] area 0[Switch_1-ospf-1-area-0.0.0.0] network 10.10.10.0 0.0.0.255[Switch_1-ospf-1-area-0.0.0.0] network 10.10.30.0 0.0.0.255[Switch_1-ospf-1-area-0.0.0.0] quit2. 配置Switch_2# 创建VLAN10和VLAN30。

通过三层交换机实现不同VLAN间互相通信虚拟局域网（VLAN）是一种将网络设备划分为逻辑上相互隔离的网络的方法。

通过使用三层交换机，可以实现不同VLAN之间的互相通信。

三层交换机是一种在第三层网络层上工作的网络设备，它可以识别和转发IP数据包。

实现不同VLAN之间互相通信的方法是通过三层交换机上的路由功能。

三层交换机可以连接多个VLAN，并通过路由表来决定将数据包转发到哪个VLAN。

以下是实现这种通信的步骤：1.VLAN划分：首先需要将网络设备划分为不同的VLAN。

每个VLAN可以看作是一个逻辑上的独立网络，在这个网络中的设备可以互相通信。

2.配置三层交换机：将三层交换机连接到各个VLAN，并配置每个VLAN的IP地址。

每个VLAN应该有一个唯一的IP地址段，以便在进行路由转发时能够区分不同的VLAN。

3.配置路由表：在三层交换机上配置路由表，以便能够将数据包从一个VLAN路由到另一个VLAN。

路由表通常包含有关目的IP地址和相关出口接口的信息。

4.配置静态路由：如果有多个三层交换机连接了不同的VLAN，而且需要在它们之间进行路由转发，那么需要配置静态路由。

静态路由是在网络管理员手动配置的路由表条目，用于指定将数据包发送到哪个接口。

5.配置默认路由：在三层交换机上配置默认路由，以便在无法找到与目标IP地址匹配的路由表项时，将数据包发送到默认的出口接口。

通过上述步骤，不同VLAN之间的通信就可以成功实现。

当设备位于不同的VLAN时，它们可以使用其相应的VLANIP地址进行通信。

三层交换机将根据路由表中的信息决定将数据包转发到哪个VLAN，并在目标VLAN 中将数据包交付给目标设备。

总结起来，通过三层交换机实现不同VLAN间互相通信的步骤包括VLAN划分、配置三层交换机、配置路由表、配置静态路由和配置默认路由。

通过这种方法，可以实现不同VLAN之间的隔离和互相通信，增强网络的灵活性和安全性。

一组网需求：1．Switch‎A与Swit‎c hB用tr‎u nk互连，相同VLAN‎的PC之间可‎以互访，不同VLAN‎的PC之间禁‎止互访；2．PC1与PC‎2之间在不同‎V LAN，通过设置上层‎三层交换机S‎w itchB‎的VLAN接‎口10的IP‎地址为10.1.1.254/24，VLAN接口‎20的IP地‎址为20.1.1.254/24可以实现‎V LAN间的‎互访。

二组网图：1．VLAN内互‎访，VLAN间禁‎访一、实现VLAN‎内互访VLA‎N间禁访配置‎过程Switch‎A相关配置：1．创建（进入）VLAN10‎，将E0/1加入到VL‎A N10[Switch‎A]vlan 10[Switch‎A-vlan10‎]port Ethern‎e t 0/12．创建（进入）VLAN20‎，将E0/2加入到VL‎A N20[Switch‎A]vlan 20[Switch‎A-vlan20‎]port Ethern‎e t 0/23．将端口G1/1配置为Tr‎u nk端口，并允许VLA‎N10和VL‎A N20通过‎[Switch‎A]interf‎a ce Gigabi‎t Ether‎n et 1/1[Switch‎A-Gigabi‎t Ether‎n et1/1]port link-type trunk[Switch‎A-Gigabi‎t Ether‎n et1/1]port trunk permit‎vlan 10 20Switch‎B相关配置：1．创建（进入）VLAN10‎，将E0/10加入到V‎L AN10[Switch‎B]vlan 10[Switch‎B-vlan10‎]port Ethern‎e t 0/102．创建（进入）VLAN20‎，将E0/20加入到V‎L AN20[Switch‎B]vlan 20[Switch‎B-vlan20‎]port Ethern‎e t 0/203．将端口G1/1配置为Tr‎u nk端口，并允许VLA‎N10和VL‎A N20通过‎[Switch‎B]interf‎a ce Gigabi‎t Ether‎n et 1/1[Switch‎B-Gigabi‎t Ether‎n et1/1]port link-type trunk[Switch‎B-Gigabi‎t Ether‎n et1/1]port trunk permit‎vlan 10 20二、通过三层交换‎机实现VLA‎N间互访通过三层交换‎机实现VLA‎N间互访的配‎置Switch‎A相关配置：1．创建（进入）VLAN10‎，将E0/1加入到VL‎A N10[Switch‎A]vlan 10[Switch‎A-vlan10‎]port Ethern‎e t 0/12．创建（进入）VLAN20‎，将E0/2加入到VL‎A N20[Switch‎A]vlan 20[Switch‎A-vlan20‎]port Ethern‎e t 0/23．将端口G1/1配置为Tr‎u nk端口，并允许VLA‎N10和VL‎A N20通过‎[Switch‎A]interf‎a ce Gigabi‎t Ether‎n et 1/1[Switch‎A-Gigabi‎t Ether‎n et1/1]port link-type trunk[Switch‎A-Gigabi‎t Ether‎n et1/1]port trunk permit‎vlan 10 20Switch‎B相关配置：1．创建VLAN‎10[Switch‎B]vlan 102．设置VLAN‎10的虚接口‎地址[Switch‎B]interf‎a ce vlan 10[Switch‎B-int-vlan10‎]ip addres‎s 10.1.1.254 255.255.255.03．创建VLAN‎20[Switch‎B]vlan 204．设置VLAN‎20的虚接口‎地址[Switch‎B]interf‎a ce vlan 20[Switch‎B-int-vlan20‎]ip addres‎s 20.1.1.254 255.255.255.05．将端口G1/1配置为Tr‎u nk端口，并允许VLA‎N10和VL‎A N20通过‎[Switch‎A]interf‎a ce Gigabi‎t Ether‎n et 1/1[Switch‎A-Gigabi‎t Ether‎n et1/1]port link-type trunk[Switch‎A-Gigabi‎t Ether‎n et1/1]port trunk permit‎vlan 10 20。

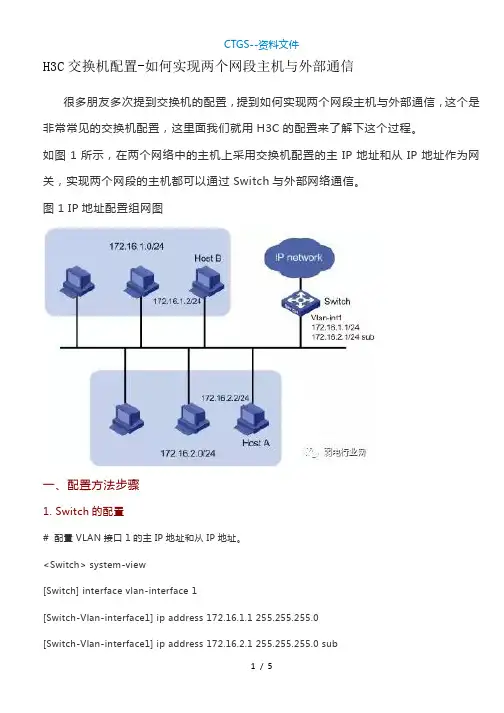

H3C交换机配置-如何实现两个网段主机与外部通信很多朋友多次提到交换机的配置，提到如何实现两个网段主机与外部通信，这个是非常常见的交换机配置，这里面我们就用H3C的配置来了解下这个过程。

如图1所示，在两个网络中的主机上采用交换机配置的主IP地址和从IP地址作为网关，实现两个网段的主机都可以通过Switch与外部网络通信。

图1 IP地址配置组网图一、配置方法步骤1. Switch的配置# 配置VLAN接口1的主IP地址和从IP地址。

<Switch> system-view[Switch] interface vlan-interface 1[Switch-Vlan-interface1] ip address 172.16.1.1 255.255.255.0[Switch-Vlan-interface1] ip address 172.16.2.1 255.255.255.0 sub[Switch-Vlan-interface1] return2. 主机的配置# 在172.16.1.0/24网段中的主机上配置网关为172.16.1.1。

在172.16.2.0/24网段中的主机上配置网关为172.16.2.1。

3、验证配置# 使用ping命令检测Switch与网络172.16.1.0/24内主机的连通性。

<Switch> ping 172.16.1.2PING 172.16.1.2: 56 data bytes, press CTRL_C to breakReply from 172.16.1.2: bytes=56 Sequence=1 ttl=255 time=25 msReply from 172.16.1.2: bytes=56 Sequence=2 ttl=255 time=27 msReply from 172.16.1.2: bytes=56 Sequence=3 ttl=255 time=26 msReply from 172.16.1.2: bytes=56 Sequence=4 ttl=255 time=26 msReply from 172.16.1.2: bytes=56 Sequence=5 ttl=255 time=26 ms--- 172.16.1.2 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 25/26/27 ms显示信息表示Switch与网络172.16.1.0/24内的主机可以互通。

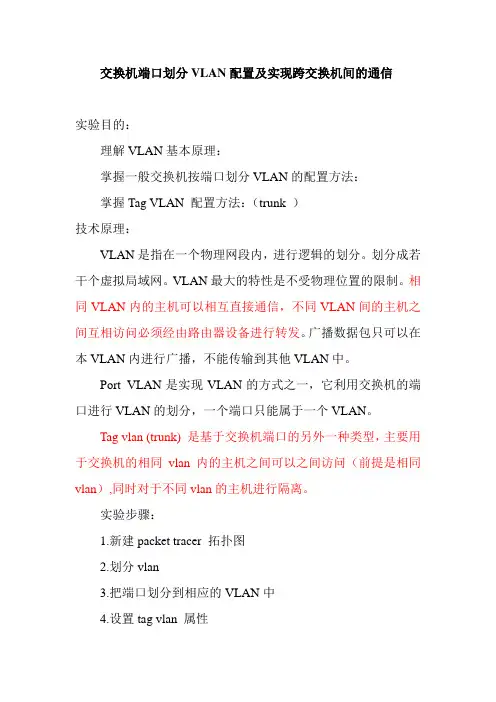

交换机端口划分VLAN配置及实现跨交换机间的通信实验目的：理解VLAN基本原理：掌握一般交换机按端口划分VLAN的配置方法：掌握Tag VLAN 配置方法：（trunk ）技术原理：VLAN是指在一个物理网段内，进行逻辑的划分。

划分成若干个虚拟局域网。

VLAN最大的特性是不受物理位置的限制。

相同VLAN内的主机可以相互直接通信，不同VLAN间的主机之间互相访问必须经由路由器设备进行转发。

广播数据包只可以在本VLAN内进行广播，不能传输到其他VLAN中。

Port VLAN是实现VLAN的方式之一，它利用交换机的端口进行VLAN的划分，一个端口只能属于一个VLAN。

Tag vlan (trunk) 是基于交换机端口的另外一种类型，主要用于交换机的相同vlan内的主机之间可以之间访问（前提是相同vlan）,同时对于不同vlan的主机进行隔离。

实验步骤：1.新建packet tracer 拓扑图2.划分vlan3.把端口划分到相应的VLAN中4.设置tag vlan 属性5.测试实验的拓扑图：具体步骤：模拟机中拖入，2个2960交换机(switch0,switch1)，4个pc机（pc0,pc1,pc2,pc3）设置ip地址:pc0: 192.168.1.2255.255.255.0192.168.1.1pc1: 192.168.1.3255.255.255.0192.168.1.1pc2：192.168.1.4255.255.255.0192.168.1.1Pc3：192.168.1.5255.255.255.0192.168.1.1点击交换机switch0对pc0进行设置Switch>enable ! 进入特权模式。

Switch# configure terminal ! 进入全局配置模式。

switch(config)# vlan 2switch(config-vlan)# name vlan2switch(config-vlan)#exitswitch(config)# vlan 3switch(config-vlan)# name vlan3switch(config-vlan)# exitswitch(config) #interface fa 0/1switch(config-if)#switchport mode accessswitch(config-if)#switchport access vlan 2switch(config-if)#exitswitch(config)# interface fa 0/2switch(config-if)#switchport mode accessswitch(config-if)#switchport access vlan 3switch(config-if)#exitswitch(config)#interface fa 0/24switch(config-if) #switchport mode trunkswitch(config-if) #endSwitch#show vlanSwitch1的配置和switch0的配置相同。

《网络互连》实验报告一、实验名称利用三层交换机实现不同VLAN之间的通信二、实验目的三层交换机是否能实现不同VLAN之间的通信三、实验要求利用三层交换机实现不同VLAN之间的通信四、实验设备1台三层交换机，3台交换机，4台PC机，交叉线，直通线。

五、实验步骤1、拓扑结构图（提示：截图）2、IP规划（提示：包括PC机，虚拟接口，可列一个表格）IP 默认网关子网掩码虚拟接口PC1 192.168.10.1 255.255.255.0 192.168.10.254 F0/5PC2 192.168..20.1 255.255.255.0 192.168.20.254 F0/15PC3 192.168.10.2 255.255.255.0 192.168.10.254 F0/10PC4 192.168..30.1 255.255.255.0 192.168.30.254 F0/203、一、配置三层交换机1.Switch(config)#vtp domain ccnaSwitch(config)#vtp password aaaSwitch(config)#vtp mode server二、配置SW1、SW2、SW32..Switch(config)#vtp domain ccnaSwitch(config)#vtp password aaaSwitch(config)#vtp mode clientSwitch(config)#int range f0/1 - 10Switch(config-if-range)#switchport mode accessSwitch(config-if-range)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#int range f0/11 - 15Switch(config-if-range)#switchport mode accessSwitch(config-if-range)#switchport access vlan 10Switch(config-if)#exitSwitch(config)#int range f0/16 - 23Switch(config-if-range)#switchport mode accessSwitch(config-if-range)#switchport access vlan 10Switch(config-if)#end三、Switch>enableSwitch#config terminalSwitch(config)#int vlan 10Switch(config-if)#no shutdownSwitch(config-if)#ip address 192.168.10.254 255.255.255.0 Switch(config-if)#exitSwitch(config)#int vlan 20Switch(config-if)#no shutdownSwitch(config-if)#ip address 192.168.20.254 255.255.255.0 Switch(config-if)#exitSwitch(config)#int vlan 30Switch(config-if)#no shutdownSwitch(config-if)#ip address 192.168.30.254 255.255.255.0 Switch(config-if)#end（提示：各交换的的配置清单、show的结果复制到实验报告中。

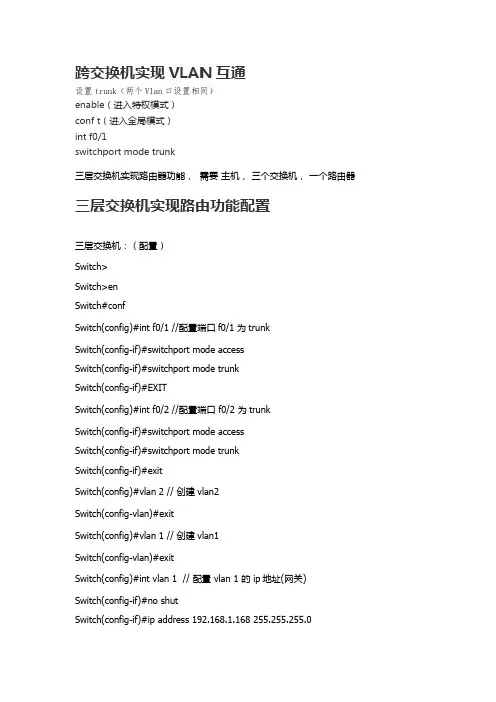

跨交换机实现VLAN互通设置trunk（两个Vlan口设置相同）enable（进入特权模式）conf t（进入全局模式）int f0/1switchport mode trunk三层交换机实现路由器功能，需要主机，三个交换机，一个路由器三层交换机实现路由功能配置三层交换机：（配置）Switch>Switch>enSwitch#confSwitch(config)#int f0/1 //配置端口f0/1 为trunkSwitch(config-if)#switchport mode accessSwitch(config-if)#switchport mode trunkSwitch(config-if)#EXITSwitch(config)#int f0/2 //配置端口 f0/2 为trunkSwitch(config-if)#switchport mode accessSwitch(config-if)#switchport mode trunkSwitch(config-if)#exitSwitch(config)#vlan 2 // 创建vlan2Switch(config-vlan)#exitSwitch(config)#vlan 1 // 创建vlan1Switch(config-vlan)#exitSwitch(config)#int vlan 1 // 配置 vlan 1 的 ip地址(网关)Switch(config-if)#no shutSwitch(config-if)#ip address 192.168.1.168 255.255.255.0Switch(config-if)#exitSwitch(config)#int vlan 2 //配置 vlan 2 的 ip地址(网关)Switch(config-if)#ip address 192.168.2.168 255.255.255.0Switch(config-if)#exitSwitch(config)#int f0/3 // 配置端口f0/3 到路由器为不交换Switch(config-if)#no switchportSwitch(config-if)#ip address 192.168.10.1 255.255.255.0// 配置到路由器 ip 地址Switch(config-if)#no shutSwitch(config-if)#exitSwitch(config)#ip routing // 配置路由器 IP 地址Switch(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.2静态路由假如给路由B设置静态跳转，若遇到访问计算机A（也就是192.168.1.0）这个网段的数据包，给他规定了往路由A的1/0端口（也就是192.168.3.1）跳转，再在跳转后到达的路由查询路由表，查询计算机A（也就是192.168.1.0）的这个网段再转发数据包！具体命令如下：Router(config)#iproute 192.168.1.0 255.255.255.0 192.168.3.1（在全局配置模式下）目的地址下一跳地址息了！具体命令如下：Router(config)#iproute 192.168.2.0 255.255.255.0 192.168.3.2（在全局配置模式下）默认路由这个路由将匹配所有的包. 能帮助减少路由条目配置一条默认静态路由和静态路由相似，但IP地址和子网掩码全部是零例如:ip route 0.0.0.0 0.0.0.0 [网关ip或接口]子网掩码 0.0.0.0 代表匹配所有网络交换机端口安全配置1、配置交换机端口的最大连接数限制Switch(config)#interface tange fastethernet 0/1-23 //进入一组端口配置模式Switch(config-if-range)# switchport port-security //开启交换机的端口安全功能Switch(config-if-range)# switchport port-security maximum 1 //配置端口的最大连接数为1Switch(config-if-range)# switchport port-security violation shutdown //配置违反安全的处理方式为shutdown验证测试：查看交换机端口的安全配置Switch#show port- security2.MAC地址与端口绑定，当发现主机的MAC地址与交换机上指定的MAC地址不同时，交换机相应的端口将down掉(端口因启用安全设置down掉后,需在特权模式下reload 重启后在端口合法连接的情况下方能开启)。

华三(H3C)交换机配置跨交换机间VLAN的通信一组网需求：1．SwitchA与SwitchB用trunk互连，相同VLAN的PC之间可以互访，不同VLAN 的PC 之间禁止互访；2．PC1与PC2之间在不同VLAN，通过设置上层三层交换机SwitchB的VLAN 接口10的IP地址为10.1.1.254/24，VLAN接口20的IP地址为20.1.1.254/24可以实现VLAN间的互访。

二组网图：1．VLAN内互访，VLAN间禁访一、实现VLAN内互访VLAN间禁访配置过程SwitchA相关配置：1．创建（进入）VLAN10，将E0/1加入到VLAN10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/1 2．创建（进入）VLAN20，将E0/2加入到VLAN20[SwitchA]vlan 20[SwitchA-vlan20]port Ethernet 0/23．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过[SwitchA]interface GigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20SwitchB相关配置：1．创建（进入）VLAN10，将E0/10加入到VLAN10[SwitchB]vlan 10[SwitchB-vlan10]port Ethernet 0/102．创建（进入）VLAN20，将E0/20加入到VLAN20 [SwitchB]vlan 20[SwitchB-vlan20]port Ethernet 0/203．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过[SwitchB]interfaceGigabitEthernet 1/1[SwitchB-GigabitEthernet1/1]port link-type trunk[SwitchB-GigabitEthernet1/1]port trunk permit vlan 10 20二、通过三层交换机实现VLAN间互访通过三层交换机实现VLAN间互访的配置SwitchA相关配置：1．创建（进入）VLAN10，将E0/1加入到VLAN10[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/12．创建（进入）VLAN20，将E0/2加入到VLAN20[SwitchA]vlan 20[SwitchA-vlan20]port Ethernet 0/23．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过[SwitchA]interface GigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20 SwitchB相关配置：1．创建VLAN10[SwitchB]vlan 102．设置VLAN10的虚接口地址[SwitchB]interface vlan 10[SwitchB-int-vlan10]ip address 10.1.1.254 255.255.255.0 3．创建VLAN20[SwitchB]vlan 204．设置VLAN20的虚接口地址[SwitchB]interface vlan 20[SwitchB-int-vlan20]ip address 20.1.1.254 255.255.255.05．将端口G1/1配置为Trunk端口，并允许VLAN10和VLAN20通过[SwitchA]interface GigabitEthernet 1/1[SwitchA-GigabitEthernet1/1]port link-type trunk[SwitchA-GigabitEthernet1/1]port trunk permit vlan 10 20。

H3C交换机VLANIF的MAC规则随着网络的不断发展，大型企业和组织的网络规模也越来越庞大，网络设备的管理和配置变得越来越复杂。

在这样的背景下，VLAN（虚拟局域网）的应用变得越来越重要，而H3C交换机作为业界领先的网络设备供应商，其在VLAN的管理和配置方面有着丰富的经验和成熟的技术。

在H3C交换机中，VLANIF（VLAN接口）是一个非常重要的概念，它是VLAN与路由的连接点，通过VLANIF接口可以进行跨VLAN的通信和管理。

在实际操作中，H3C交换机的VLANIF接口使用MAC （媒体访问控制）规则来进行管理和控制，本文将针对H3C交换机VLANIF的MAC规则进行详细介绍。

1. VLANIF接口VLANIF接口是H3C交换机上的一个逻辑接口，它与VLAN相关联，可以理解为VLAN的逻辑出口。

通过VLANIF接口，不同VLAN之间的通信和管理可以得到有效的实现，使得网络管理更加灵活和高效。

2. MAC规则在H3C交换机中，VLANIF接口的MAC规则是用来控制和管理VLANIF接口上的数据流向，通过MAC规则可以实现对数据流向的限制和控制，保障网络的安全和稳定性。

3. MAC规则的配置在H3C交换机中，配置VLANIF接口的MAC规则需要经过以下几个步骤：3.1 进入VLANIF接口配置模式首先需要通过命令进入VLANIF接口配置模式，在该模式下可以对VLANIF接口的MAC规则进行详细的配置。

3.2 设置MAC规则在VLANIF接口配置模式下，可以使用命令设置MAC规则，包括设置源MAC位置区域、目的MAC位置区域等。

3.3 应用MAC规则在设置MAC规则后，需要使用命令将配置的MAC规则应用到VLANIF接口上，使其生效。

4. MAC规则的作用MAC规则在VLANIF接口上的作用主要有以下几个方面：4.1 控制数据流向通过MAC规则可以控制数据流向，限制VLANIF接口上的数据包传输范围，提高网络的安全性。
