好不容易整理出的家庭配电箱接线

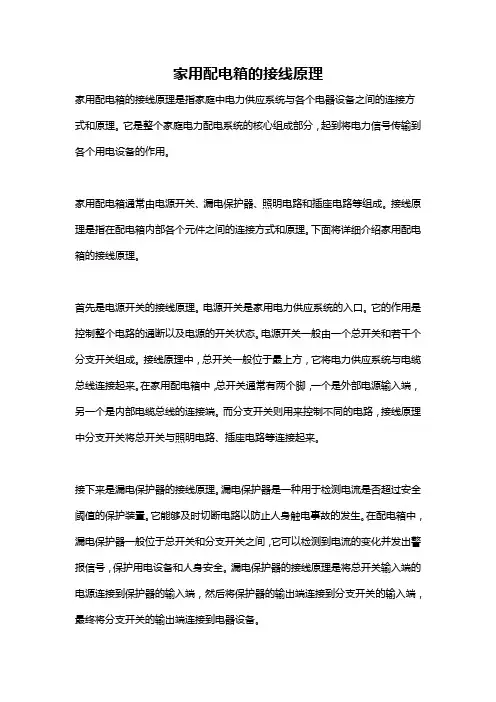

家用配电箱的接线原理家用配电箱的接线原理是指家庭中电力供应系统与各个电器设备之间的连接方式和原理。

它是整个家庭电力配电系统的核心组成部分，起到将电力信号传输到各个用电设备的作用。

家用配电箱通常由电源开关、漏电保护器、照明电路和插座电路等组成。

接线原理是指在配电箱内部各个元件之间的连接方式和原理。

下面将详细介绍家用配电箱的接线原理。

首先是电源开关的接线原理。

电源开关是家用电力供应系统的入口。

它的作用是控制整个电路的通断以及电源的开关状态。

电源开关一般由一个总开关和若干个分支开关组成。

接线原理中，总开关一般位于最上方，它将电力供应系统与电缆总线连接起来。

在家用配电箱中，总开关通常有两个脚，一个是外部电源输入端，另一个是内部电缆总线的连接端。

而分支开关则用来控制不同的电路，接线原理中分支开关将总开关与照明电路、插座电路等连接起来。

接下来是漏电保护器的接线原理。

漏电保护器是一种用于检测电流是否超过安全阈值的保护装置。

它能够及时切断电路以防止人身触电事故的发生。

在配电箱中，漏电保护器一般位于总开关和分支开关之间，它可以检测到电流的变化并发出警报信号，保护用电设备和人身安全。

漏电保护器的接线原理是将总开关输入端的电源连接到保护器的输入端，然后将保护器的输出端连接到分支开关的输入端，最终将分支开关的输出端连接到电器设备。

最后是照明电路和插座电路的接线原理。

照明电路用于家庭中的照明设备，而插座电路用于家用电器设备的供电。

在配电箱中，照明电路和插座电路一般都通过分支开关与电源开关相连。

接线原理中，照明电路的接线通常是将照明设备的电源连接到分支开关的输出端，然后将分支开关的输入端连接到电源开关上。

而插座电路的接线原理是将插座的电源连接到分支开关的输出端，然后将分支开关的输入端连接到电源开关上。

以上就是家用配电箱的接线原理。

通过合理的接线方式和原理，可以确保家庭中的电力供应系统正常工作，同时保证电器设备和人身安全。

在实际使用过程中，需要注意对接线进行绝缘处理，保持电线的整洁和有序，定期检查和维护配电箱的各个元件，确保其正常运行。

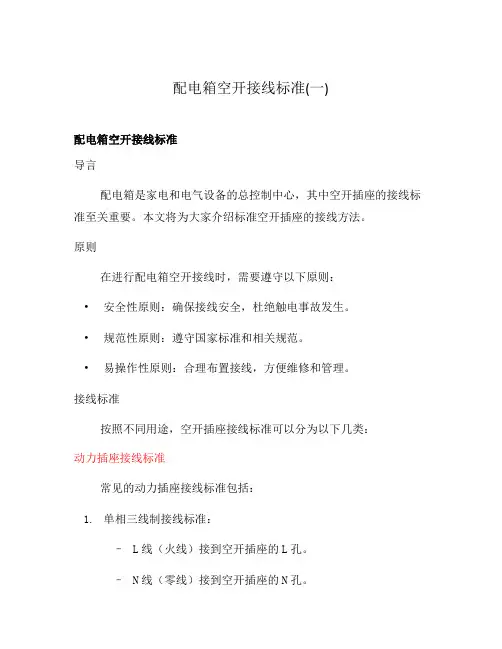

配电箱空开接线标准(一)配电箱空开接线标准导言配电箱是家电和电气设备的总控制中心，其中空开插座的接线标准至关重要。

本文将为大家介绍标准空开插座的接线方法。

原则在进行配电箱空开接线时，需要遵守以下原则：•安全性原则：确保接线安全，杜绝触电事故发生。

•规范性原则：遵守国家标准和相关规范。

•易操作性原则：合理布置接线，方便维修和管理。

接线标准按照不同用途，空开插座接线标准可以分为以下几类：动力插座接线标准常见的动力插座接线标准包括：1.单相三线制接线标准：–L线（火线）接到空开插座的L孔。

–N线（零线）接到空开插座的N孔。

–PE线（保护地线）接到空开插座的PE孔。

2.三相五线制接线标准：–L1、L2和L3线（火线）分别接到空开插座的L1、L2和L3孔。

–N线（零线）接到空开插座的N孔。

–PE线（保护地线）接到空开插座的PE孔。

照明插座接线标准常见的照明插座接线标准包括：1.单相三线制接线标准：–L线（火线）接到空开插座的L孔。

–N线（零线）接到空开插座的N孔。

2.三相四线制接线标准：–L1、L2和L3线（火线）分别接到空开插座的L1、L2和L3孔。

–N线（零线）接到空开插座的N孔。

特殊插座接线标准对于特殊需求的插座，可能需要特殊的接线标准。

例如：1.地暖插座接线标准：–L线（火线）接到空开插座的L孔。

–N线（零线）接到空开插座的N孔。

–PE线（保护地线）接到空开插座的PE孔。

2.空调插座接线标准：–L线（火线）接到空开插座的L孔。

–N线（零线）接到空开插座的N孔。

–PE线（保护地线）接到空开插座的PE孔。

注意事项在接线过程中，需要注意以下事项：•使用合格的电线和插座，确保质量可靠。

•仔细阅读电器设备的接线说明书，按照说明进行接线。

•接线时务必切断电源，确保安全。

•空开插座应固定在配电箱的规定位置，牢固可靠。

•确保接线牢固，不松动，防止插座接触不良。

结论配电箱空开接线标准是保证家庭和办公环境用电安全的重要环节。

配电柜接线规范，超详解！电力作业人员都知道，配电柜导线的连接在电工的工作中占有很大的比重，大部分的电工师傅接线都有相对的规范，几乎都是以实现电气控制功能为主体而进行的接线，可是回头看看，电工配电柜的接线也是有一定的标准和规范的。

一、配电柜导线连接注意事项：1. 首先就是要保证导线的截面能够承载正常的工作电流, 同于柜内元件的损耗发热, 使得温度要比柜外高的特点留足余量。

对于控制电路的导线连接也要考虑其在特殊条件下对抗拉强度的要求。

2. 控制柜的柜门上都有按钮等元件,就使得柜门上备用线的放置就极其必要。

因为在现场针对实际工况而修改和增加电路是有极大可能性的, 而柜门上的线束通常是使用缠绕管保护, 就使得在现场对柜门上元件增加导线的情况就显得特别的麻烦。

所以备用线的颜色也是非常显眼的黄色, 这样对柜内修改增加过的回路也会一目了然。

3. 控制线路的接线线端处理必须使用专用铜接头和与其匹配的标准压接工具。

在厂家中发现其控制线路线端的处理竟然使用斜口钳的刃部进行剪切式压接或使用其他钳具的受力平面进行平面挤压式压接。

但使用这些方法的最大问题就是：每个线端接头的压接质量都会随着接线人员本身的握力, 接线人员手腕的疲劳程度而起很大的变化。

握力过大会使铜接头和铜线一起被剪断。

如果握力小一些, 就只能保证铜接头暂时不和铜线分家, 可是在一般的检查时这些问题根本不会被发现, 就会给本身就很复杂的现场维修带来更多的“试题”。

自然的也就谈不上对产品质量的保证。

二、配电柜导线连接的标准：1. 配电板绝缘导线的最小截面积应为 1.0mm²，对于低电平的电子电路允许采用截面积小于 1.0mm²的导线(但不得小于电子设备制造厂对安装导线截面的要求)。

截面积不大于8mm²时,其弯曲半径应大于其外径的3倍。

配电板面板等活动部分的过渡导线,应有足够的可绕性。

2. 连接导线的绝缘应是耐潮、耐霉及滞燃的,其绝缘电压等级为:线路工作电压小于或等于100V 时,绝缘电压等级应大于或等于250V ;线路工作电压大于100V 小于或等于450V 时,绝缘电压等级应大于或等于500V 。

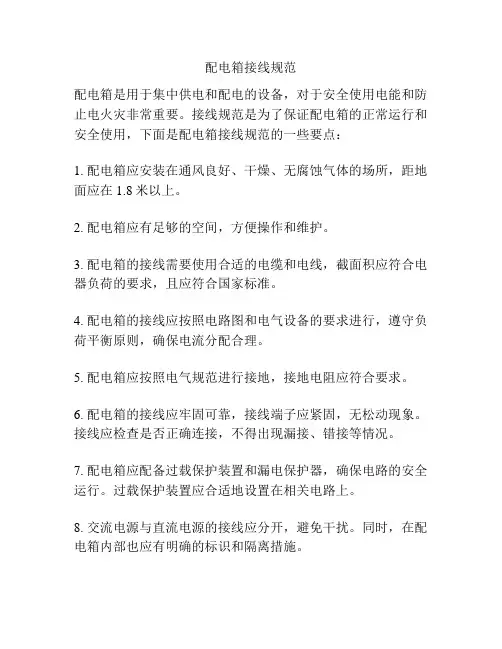

配电箱接线规范配电箱是用于集中供电和配电的设备，对于安全使用电能和防止电火灾非常重要。

接线规范是为了保证配电箱的正常运行和安全使用，下面是配电箱接线规范的一些要点：1. 配电箱应安装在通风良好、干燥、无腐蚀气体的场所，距地面应在1.8米以上。

2. 配电箱应有足够的空间，方便操作和维护。

3. 配电箱的接线需要使用合适的电缆和电线，截面积应符合电器负荷的要求，且应符合国家标准。

4. 配电箱的接线应按照电路图和电气设备的要求进行，遵守负荷平衡原则，确保电流分配合理。

5. 配电箱应按照电气规范进行接地，接地电阻应符合要求。

6. 配电箱的接线应牢固可靠，接线端子应紧固，无松动现象。

接线应检查是否正确连接，不得出现漏接、错接等情况。

7. 配电箱应配备过载保护装置和漏电保护器，确保电路的安全运行。

过载保护装置应合适地设置在相关电路上。

8. 交流电源与直流电源的接线应分开，避免干扰。

同时，在配电箱内部也应有明确的标识和隔离措施。

9. 配电箱的开关和断路器应标明功能和用途，并能轻松操作。

开关和断路器的额定电流应与接线负荷相匹配。

10. 配电箱应定期检查，发现问题及时处理，如接线端子松动、断路器异常等情况，应及时进行修理或更换。

11. 配电箱的接线应禁止乱拉乱接，不得超负荷使用，不得随意增设电器设备。

12. 在配电箱内部的接线应有清晰的标记，便于维护和日常管理。

总之，配电箱的接线规范是确保电力安全和设备正常运行的基本要求。

只有按照规范进行接线，遵守正常操作程序，才能有效防止安全事故的发生。

配电箱接线规范是电力工程中的基础知识，每个从事电力工程的人员都应掌握和遵守。

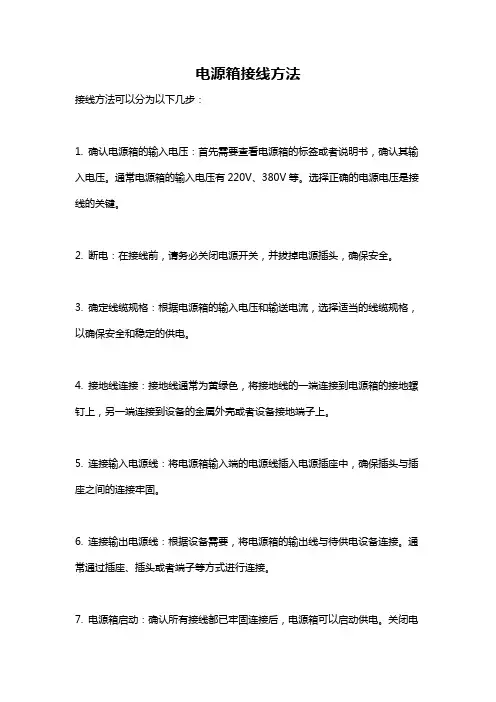

电源箱接线方法
接线方法可以分为以下几步：
1. 确认电源箱的输入电压：首先需要查看电源箱的标签或者说明书，确认其输入电压。

通常电源箱的输入电压有220V、380V等。

选择正确的电源电压是接线的关键。

2. 断电：在接线前，请务必关闭电源开关，并拔掉电源插头，确保安全。

3. 确定线缆规格：根据电源箱的输入电压和输送电流，选择适当的线缆规格，以确保安全和稳定的供电。

4. 接地线连接：接地线通常为黄绿色，将接地线的一端连接到电源箱的接地螺钉上，另一端连接到设备的金属外壳或者设备接地端子上。

5. 连接输入电源线：将电源箱输入端的电源线插入电源插座中，确保插头与插座之间的连接牢固。

6. 连接输出电源线：根据设备需要，将电源箱的输出线与待供电设备连接。

通常通过插座、插头或者端子等方式进行连接。

7. 电源箱启动：确认所有接线都已牢固连接后，电源箱可以启动供电。

关闭电
源箱的电源开关，并插入电源插头，打开电源开关。

8. 检查：启动后，需要检查设备是否正常工作，检查电源箱的工作状态是否正常。

如有异常情况，请立即断电检查接线是否有问题。

以上为一般的电源箱接线方法，具体操作还需根据电源箱的具体型号和设备要求来进行操作。

需要注意的是，在进行接线操作前，一定要确保自身安全，确保断电，并严格按照电源箱的说明进行操作。

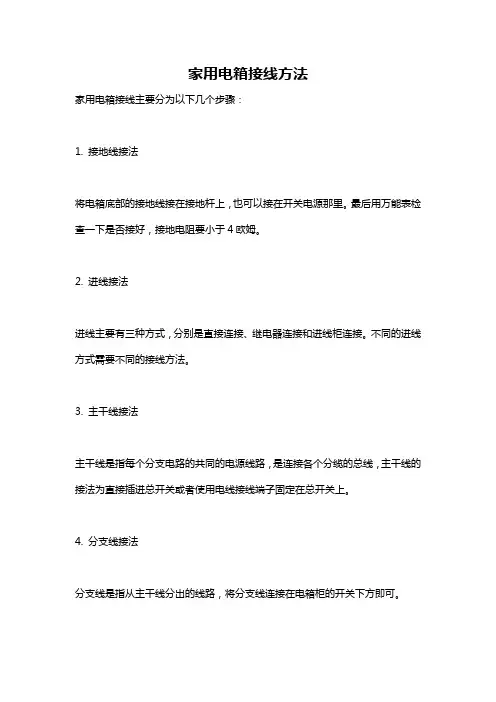

家用电箱接线方法
家用电箱接线主要分为以下几个步骤：
1. 接地线接法
将电箱底部的接地线接在接地杆上，也可以接在开关电源那里。

最后用万能表检查一下是否接好，接地电阻要小于4欧姆。

2. 进线接法
进线主要有三种方式，分别是直接连接、继电器连接和进线柜连接。

不同的进线方式需要不同的接线方法。

3. 主干线接法
主干线是指每个分支电路的共同的电源线路，是连接各个分缆的总线，主干线的接法为直接插进总开关或者使用电线接线端子固定在总开关上。

4. 分支线接法
分支线是指从主干线分出的线路，将分支线连接在电箱柜的开关下方即可。

在接线过程中需要注意，一定要确认电压和电流的大小是否符合要求，同时电线接触端要紧固牢固，接线口必须要整洁，防止漏电和短路。

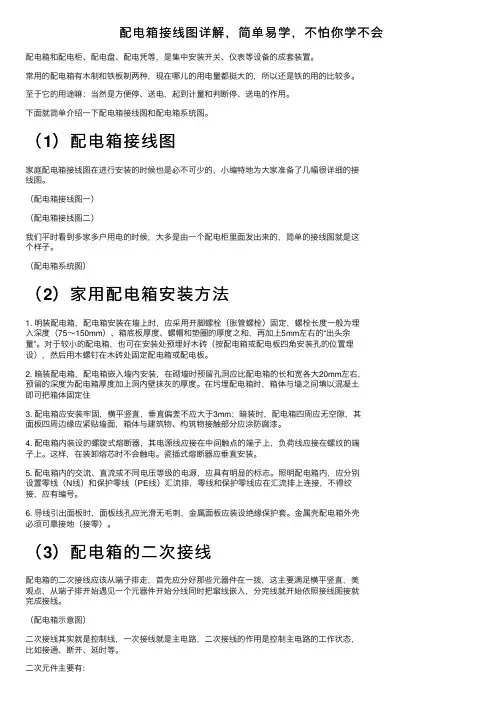

配电箱接线图详解，简单易学，不怕你学不会配电箱和配电柜、配电盘、配电凭等，是集中安装开关、仪表等设备的成套装置。

常⽤的配电箱有⽊制和铁板制两种，现在哪⼉的⽤电量都挺⼤的，所以还是铁的⽤的⽐较多。

⾄于它的⽤途嘛：当然是⽅便停、送电，起到计量和判断停、送电的作⽤。

下⾯就简单介绍⼀下配电箱接线图和配电箱系统图。

（1）配电箱接线图家庭配电箱接线图在进⾏安装的时候也是必不可少的，⼩编特地为⼤家准备了⼏幅很详细的接线图。

（配电箱接线图⼀）（配电箱接线图⼆）我们平时看到多家多户⽤电的时候，⼤多是由⼀个配电柜⾥⾯发出来的，简单的接线图就是这个样⼦。

（配电箱系统图）（2）家⽤配电箱安装⽅法1. 明装配电箱，配电箱安装在墙上时，应采⽤开脚螺栓（胀管螺栓）固定，螺栓长度⼀般为埋⼊深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm左右的“出头余量”。

对于较⼩的配电箱，也可在安装处预埋好⽊砖（按配电箱或配电板四⾓安装孔的位置埋设），然后⽤⽊螺钉在⽊砖处固定配电箱或配电板。

2. 暗装配电箱，配电箱嵌⼊墙内安装，在砌墙时预留孔洞应⽐配电箱的长和宽各⼤20mm左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。

在圬埋配电箱时，箱体与墙之间填以混凝⼟即可把箱体固定住3. 配电箱应安装牢固，横平竖直，垂直偏差不应⼤于3mm；暗装时，配电箱四周应⽆空隙，其⾯板四周边缘应紧贴墙⾯，箱体与建筑物、构筑物接触部分应涂防腐漆。

4. 配电箱内装设的螺旋式熔断器，其电源线应接在中间触点的端⼦上，负荷线应接在螺纹的端⼦上。

这样，在装卸熔芯时不会触电。

瓷插式熔断器应垂直安装。

5. 配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。

照明配电箱内，应分别设置零线（N线）和保护零线（PE线）汇流排，零线和保护零线应在汇流排上连接，不得绞接，应有编号。

6. 导线引出⾯板时，⾯板线孔应光滑⽆⽑刺，⾦属⾯板应装设绝缘保护套。

⾦属壳配电箱外壳必须可靠接地（接零）。

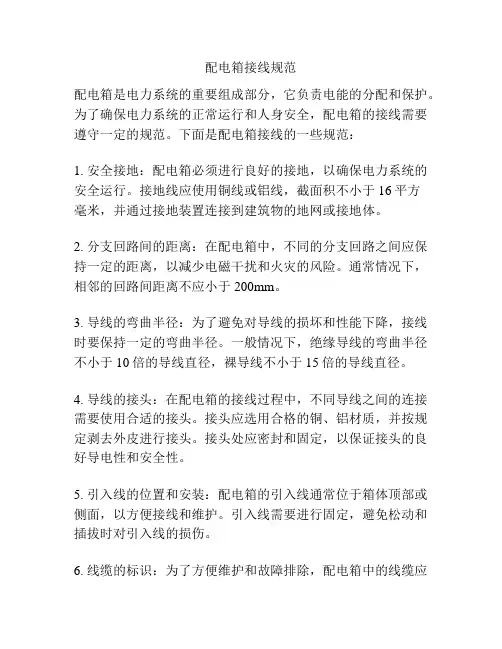

配电箱接线规范配电箱是电力系统的重要组成部分，它负责电能的分配和保护。

为了确保电力系统的正常运行和人身安全，配电箱的接线需要遵守一定的规范。

下面是配电箱接线的一些规范：1. 安全接地：配电箱必须进行良好的接地，以确保电力系统的安全运行。

接地线应使用铜线或铝线，截面积不小于16平方毫米，并通过接地装置连接到建筑物的地网或接地体。

2. 分支回路间的距离：在配电箱中，不同的分支回路之间应保持一定的距离，以减少电磁干扰和火灾的风险。

通常情况下，相邻的回路间距离不应小于200mm。

3. 导线的弯曲半径：为了避免对导线的损坏和性能下降，接线时要保持一定的弯曲半径。

一般情况下，绝缘导线的弯曲半径不小于10倍的导线直径，裸导线不小于15倍的导线直径。

4. 导线的接头：在配电箱的接线过程中，不同导线之间的连接需要使用合适的接头。

接头应选用合格的铜、铝材质，并按规定剥去外皮进行接头。

接头处应密封和固定，以保证接头的良好导电性和安全性。

5. 引入线的位置和安装：配电箱的引入线通常位于箱体顶部或侧面，以方便接线和维护。

引入线需要进行固定，避免松动和插拔时对引入线的损伤。

6. 线缆的标识：为了方便维护和故障排除，配电箱中的线缆应进行标识。

标识应清晰可见，可以使用编码、颜色等方式。

每根线缆的标识信息应明确，例如线缆的名称、编号、功率等。

7. 配电箱的接线板：配电箱的接线板应选用合适的材料制作，如耐热、绝缘性能好的材料。

接线板的安装位置应稳固可靠，避免因振动和温度变化导致接线松动。

8. 保护措施：为了保护配电箱和电力设备，应设置合适的保护措施。

例如，安装过电压保护器、漏电保护器等，以防止电压过高和漏电造成的损害。

9. 制定接线计划：在进行配电箱接线之前，应根据实际需要制定接线计划。

计划要详细标注各个分支回路的连接方式、线缆规格、保护装置等信息，方便施工和以后的维护。

总之，配电箱接线的规范是确保电力系统正常运行和保护人身安全的基础。

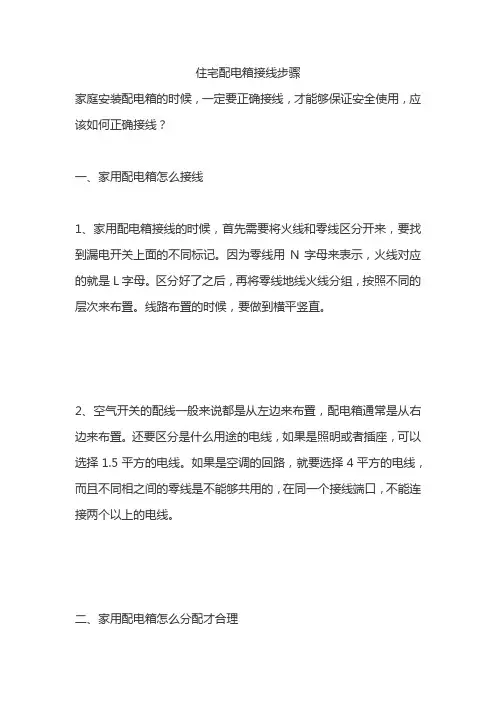

住宅配电箱接线步骤
家庭安装配电箱的时候，一定要正确接线，才能够保证安全使用，应该如何正确接线？
一、家用配电箱怎么接线
1、家用配电箱接线的时候，首先需要将火线和零线区分开来，要找到漏电开关上面的不同标记。

因为零线用N字母来表示，火线对应的就是L字母。

区分好了之后，再将零线地线火线分组，按照不同的层次来布置。

线路布置的时候，要做到横平竖直。

2、空气开关的配线一般来说都是从左边来布置，配电箱通常是从右边来布置。

还要区分是什么用途的电线，如果是照明或者插座，可以选择1.5平方的电线。

如果是空调的回路，就要选择4平方的电线，而且不同相之间的零线是不能够共用的，在同一个接线端口，不能连接两个以上的电线。

二、家用配电箱怎么分配才合理
1、安装配电箱有两种方式，一种就是明装，可以直接装在墙上，再通过膨胀螺栓固定它的长度。

一般来说埋入要达到75毫米，还要保证有5毫米的一个余量。

总之，要保证安装非常牢固，同时四周不能够有空隙，面板要紧贴着墙面，与墙面接触的部分可以涂上防腐漆。

2、配电箱当中有交流、直流，以及不同的电压，应该有明确的标志，而且要区分开到底是用于哪个供电的。

比如有的是总开关，有的是日用的，或者厨房的、客厅的、卫生间的，电视的、照明的，或者插座的，这些上面都要做出不同的标记，才能够方便使用，后期维修也会更加便捷。

3、配置的时候还需要注意，不能将火线和零线搞混了，一旦接错了，就不会产生电源。

总结：以上介绍的就是家用配电箱应该如何正确接线，同时分配也非常重要，里面有很多的注意事项，要保证接线正确配置达标。

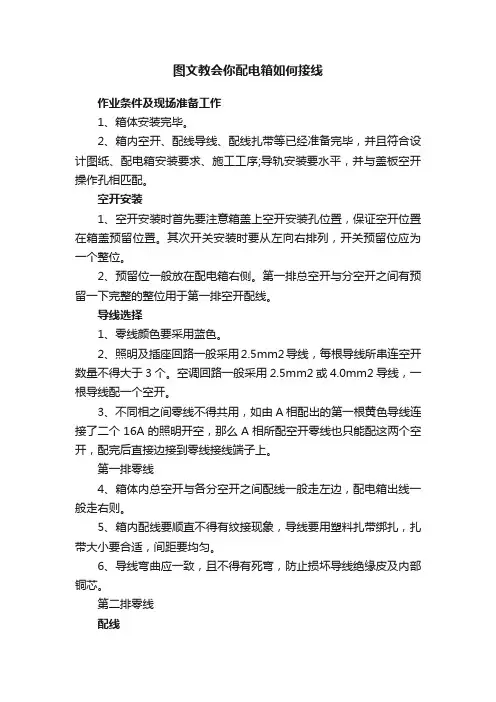

图文教会你配电箱如何接线作业条件及现场准备工作1、箱体安装完毕。

2、箱内空开、配线导线、配线扎带等已经准备完毕，并且符合设计图纸、配电箱安装要求、施工工序;导轨安装要水平，并与盖板空开操作孔相匹配。

空开安装1、空开安装时首先要注意箱盖上空开安装孔位置，保证空开位置在箱盖预留位置。

其次开关安装时要从左向右排列，开关预留位应为一个整位。

2、预留位一般放在配电箱右侧。

第一排总空开与分空开之间有预留一下完整的整位用于第一排空开配线。

导线选择1、零线颜色要采用蓝色。

2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不得大于3个。

空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。

3、不同相之间零线不得共用，如由A相配出的第一根黄色导线连接了二个16A的照明开空，那么A相所配空开零线也只能配这两个空开，配完后直接边接到零线接线端子上。

第一排零线4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右则。

5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。

6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。

第二排零线配线1、A相线为黄、B相线为绿、C相线为红。

2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不得大于3个。

空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。

空开A相配线3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的第一根黄色导线连接了二个16A的照明开空，那这两个照明空开一次侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。

4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右则。

空开B相配线5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。

6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。

空开C相配线导线捆扎1、导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀,一般为100mm。

配电箱接电线的要求配电箱是电力系统中的重要设备，用于接收和分配电能。

正确接线是保证配电箱正常运行和安全使用的关键之一。

接电线时需要注意以下要求：1. 选择合适的电线：根据电流负载和功率需求，选择适当规格的电线。

一般来说，电线的截面积越大，承载能力越强。

根据实际情况，选择合适的导线截面积，以确保电线能够承受负载并保持稳定运行。

2. 建立正确的接线顺序：在配电箱内，应按照正确的接线顺序连接电线。

一般情况下，先连接进线，再连接出线。

进线应接在主断路器或主开关上，而出线应接在分支断路器或分支开关上。

此外，还要注意根据需要连接地线和零线。

3. 保持良好的接触性能：接线时要确保电线与连接器之间的接触良好，以减少接触阻抗和热量的产生。

接线时要确保电线的裸露部分没有氧化或损坏，必要时可使用钢丝刷清洁电线表面。

连接器应紧固牢固，避免松动或断开。

4. 注意接线的绝缘性能：在接线过程中，要确保电线的绝缘性能良好，以防止电线之间或与金属壳体之间的短路。

如果电线绝缘层损坏，应及时更换或修复。

5. 避免过度负载：在接线时，要注意不要超过电线的承载能力。

如果电线过载，可能会导致电线过热、短路和火灾等安全隐患。

因此，在接线前要计算负载并选择适当的电线规格，以确保安全运行。

6. 做好标识和记录：在接线完成后，应做好标识和记录工作。

对于每根电线，应标明其用途和连接位置，并记录在接线图或接线表上。

这样可以方便日后的维护和排查故障。

7. 定期检查和维护：为了保证配电箱的正常运行，应定期检查和维护接线。

检查时应注意电线是否松动、接触是否良好，以及绝缘层是否完好。

如有发现问题，应及时处理。

8. 遵守安全操作规程：在接线过程中，要遵守相关的安全操作规程，如戴好绝缘手套、使用绝缘工具等。

避免操作中发生意外事故。

正确接电线是保证配电箱正常运行和安全使用的重要环节。

在接线时要选择合适的电线规格，保持良好的接触性能和绝缘性能，避免过度负载，并做好标识和记录工作。

总配电箱到分配电箱的接线方法及注意事项一、串联接线：串联接线是将总配电箱和分配电箱按照电路线路的顺序依次连接起来。

具体的操作步骤如下：1.首先确定总配电箱和分配电箱的位置，并将它们之间的电缆布线好。

2.将总配电箱和分配电箱的电缆分别插入电缆槽内，并进行编号，以便安装和维护时能够准确找到对应的电缆。

3.连接总配电箱和分配电箱的电缆：先将总配电箱的电缆与分配电箱的第一个电缆连接，然后将分配电箱的第一个电缆接入分配电箱的第一个插座，再将分配电箱的第二个电缆接入第一个电缆的下一个插座，以此类推，直到最后一个电缆插入总配电箱的最后一个插座。

注意事项：1.在接线过程中，应该确保电缆的正负极与接线端的正负极相符，避免接反导致电路故障。

2.接线端应采用专用的接线端子，可靠耐用，以确保接线稳固可靠。

3.接线前要先检查电缆是否完好无损，以防因电缆损坏导致电路不通或发生短路故障。

4.在接线结束后，应使用绝缘胶布将接线端子进行绝缘处理，以确保接线面不暴露在外，防止安全事故发生。

二、并联接线：并联接线是将总配电箱和分配电箱同时与电源连接，实现对电力负载的分配。

具体的操作步骤如下：1.确定总配电箱和分配电箱的位置，并将总配电箱和分配电箱与电源相连。

2.在总配电箱和分配电箱之间进行并联接线，即将总配电箱的电缆分别连接到分配电箱的所有插座上。

注意事项：1.在并联接线时要确保电缆的正负极与接线端的正负极相符，避免接反导致电路故障。

2.接线端应采用专用的接线端子，可靠耐用，以确保接线稳固可靠。

3.接线前要先检查电缆是否完好无损，以防因电缆损坏导致电路不通或发生短路故障。

4.在接线结束后，应使用绝缘胶布将接线端子进行绝缘处理，以确保接线面不暴露在外，防止安全事故发生。

5.并联接线时要确保总配电箱和分配电箱的容量足够满足电力负载的需求，避免电力负载过大导致电路过载，引发火灾等安全事故。

总结：总配电箱到分配电箱的接线方法可以选择串联接线或者并联接线，具体根据实际情况选择。

总配电箱到分配电箱是如何接线的1.准备工作：-确定总配电箱和分配电箱的位置，并将其固定在适当的位置上。

-确定所需的导线规格和长度，并准备好相应数量的导线。

-清理好线槽，确保线路布线顺利。

2.连接总配电箱和分配电箱之间的主干导线：-根据总配电箱和分配电箱的额定电流和负载要求，选择合适规格的主干导线。

-使用电缆剥线器剥去导线两端的绝缘层。

-将主干导线连接到总配电箱和分配电箱的主干导线端子上，确保连接牢固可靠。

-可以使用螺丝、螺母或者铜铝连接管等器材进行连接。

3.连接总配电箱和分配电箱之间的地线：-根据国家标准和安全规范，选择合适规格的地线。

-将地线连接到总配电箱和分配电箱的地线端子上，确保连接牢固可靠。

-地线连接时要注意与主干导线并排敷设，且连接要牢固，确保良好的接地效果。

4.连接总配电箱和分配电箱之间的分支电路：-根据需要，将总配电箱的输出端子与分配电箱的输入端子相连。

-选择合适规格的导线，根据负载要求，连接分支电路。

-将导线连接到总配电箱和分配电箱的端子上，确保连接牢固可靠。

-可以使用绝缘套管或接线端子等器材进行导线的连接。

5.封装和保护：-对导线进行严密封装，使用绝缘胶带或管壳等材料。

-确保导线与其他电气部件之间的距离符合国家标准和安全规范。

-完成接线后，使用线槽或电缆桥架进行线路的布置和保护。

6.检查与测试：-在接线完成后，仔细检查所有连接点，确保没有松动或短路等问题。

-使用电压表或万用表等测量工具对线路进行测试，确保电流传输正常并稳定。

-如发现问题，及时进行修复或调整，确保线路的正常运行和安全使用。

总之，总配电箱到分配电箱的接线是一个重要的电力传输环节，需要仔细规划和操作，并遵守国家标准和安全规范，以确保电力传输的正常和安全。

同时，在接线过程中要注意保护线路、定期检查和维护，以确保线路的可靠性和可持续运行。

配电箱跨门接地线标准嘿，朋友们！今天咱来聊聊配电箱跨门接地线标准这事儿。

你说这配电箱跨门接地线，就像是给电老虎戴上了一条保险绳！它可重要啦！想象一下，如果没有这条接地线，那电老虎发起威来，可不是闹着玩的呀！这接地线啊，首先得选对材料。

就好比咱挑衣服，得挑舒服又结实的布料不是？那接地线也得是质量杠杠的，可不能随随便便找个啥线就凑数。

这要是质量不行，那不就跟纸糊的一样，能起啥作用呢？然后呢，安装位置也得讲究。

得找个合适的地儿，就跟咱找个舒服的座位一样。

不能太偏了，也不能太显眼了，得恰到好处。

不然，不是接了也白接，就是容易出问题。

安装的时候也得细心细心再细心！可别马马虎虎的，就像给花浇水，你得均匀地浇，不能这里多那里少的。

接地线也是一样，得稳稳当当、结结实实地安装好。

你说要是松松垮垮的，那能行嘛！还有啊，别忘了定期检查检查。

这就跟咱体检一样，得看看有没有啥毛病。

要是发现接地线有啥问题，赶紧处理，可别拖着。

不然等出了事儿，那可就悔之晚矣啦！咱再说说这接地线的标准长度，可不能太长也不能太短。

太长了容易缠在一起，跟一团乱麻似的；太短了又够不着，那不就白瞎啦！而且啊，这安装的工艺也得讲究。

不能毛毛糙糙的，得像个老工匠一样，精心雕琢。

每一个细节都处理好，这样才能保证接地线发挥最大的作用呀！你说这配电箱跨门接地线是不是特别重要？咱可不能小瞧了它。

就像家里的门锁一样，平时可能不觉得咋样，但关键时刻那可是能保安全的呀！所以啊，大家都得重视起来，按照标准来好好弄。

别嫌麻烦，这都是为了咱自己好呀！为了咱能安全地用电，为了咱不被电老虎咬一口，咱可得把这事儿做好咯！反正我觉得呀，这事儿可马虎不得，大家说是不是呢！。

家庭电控箱接线标准
家庭电控箱接线标准如下：
1．按照图纸将电线接好，不得出现接头，并且要固定牢固。

2．电线绝缘皮要做好防水、防油处理。

3．火线要接在L接线端子上，零线要接在N接线端子上，地线要接在E接线端子上。

4．电线在接线孔内不能出现乱拉乱绕现象，需要将电线固定好。

5．电线在接线盒内需要留出15cm左右的余量，以便后期维修。

6．电线接线时要按照左零右火、上地下的原则进行接线。

7．电线在接线孔内不能出现接头，如需接头，需要在接线盒内进行。

8．电线在接线盒内要固定好，以防电线松动导致电器使用不正常。

9．导线要排列整齐，线号标记要清晰、准确。

10．每个电器元件的接点最多允许接两根线。

11．每个端子的接线点一般不宜接两根导线，特殊情况时如果必须接两根导线，则连接必须可靠。

12．导线应远离飞弧元件，并不得防碍电器的操作。

13．电流表与分流器的连线之间不得经过端子，其线长不得超过3米。

14．电流表与电流互感器之间的连线必须经过试验端子。

以上是家庭电控箱接线标准，仅供参考，实际操作时需要根据具体电器设备的要求和电气原理来进行接线。

家装配电箱接线规范一、配电箱的接线标准：1、所有元器件应按制造厂规定的安装条件进行安装。

需要的灭弧距离、拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险。

2、组装前首先看明图纸及技术要求。

3、检查产品型号、元器件型号、规格、数量等与图纸是否相符。

4、检查元器件有无损坏。

5、必须按图安装 (如果有图）。

6、元器件组装顺序应从板前视，由左至右，由上至下。

7、同一型号产品应保证组装一致性。

二、配电箱是所有用户用电的总的一个电路分配箱。

其工作原理是：配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

配电箱接线规范1. 配电系统应设置室内总配电箱和室外分配电箱或设置室外总配电箱各分配电箱，实行分级配电。

2. 动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。

3. 开关箱应由末级分配电箱配电。

4. 总配电箱应设在靠近电源的地区。

分配电箱应装设在用电设备或负荷相对集中的地区。

分配电箱与开关箱的距离不得超过30m。

开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

5. 配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。

不得装设在易受外来固体物撞击、强烈振动，液体侵溅及热源烘烤的场所。

否则，须作特殊防护处理。

6. 配电箱、开关箱周围应有足够二人同时工作的空间和通道。

不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。

7. 配电箱、开关箱应采用铁板或优质绝缘材料制作、铁板的厚度应大于1.5m。

8. 配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。

家用配电箱的零线应该怎么接？
展开全文
零线的进线
主开关的零线进线从入户线来，各支路开关和零排的进线从主开关来——主开关的出线就是支路开关和零排的进线。

零线的出线
主开关的出线刚才已经说过了，直接接到各支路开关和零排上。

支路开关和零排的出线，要着重说一下——
家用断路器，除1P普通空开以外，均有零线的进线接线柱和出线接线柱。

随便拿出一张图来看一下▼
它的上下各有两个接线柱，分别接零火线的进线和出线。

因此接这种断路器的时候，直接从下口引出线，接到各个回路内即可。

只有1P无附件的空开例外，它长这样▼
上下各有一个接线柱，这个接线柱只能接火线的进线和出线。

1P 空开所控制的回路内的所有零线，均由零排上引出线。

零线的左和右
下面继续说除1P空开以外的其它空开，上下各有两个接线柱，那么这两个接线柱哪个接零线哪个接火线呢？也分两种情况。

1P+N断路器和1P带附件的断路器（比如1P漏电断路器），这两个接线柱中会有其中一个旁边有字母“N”。

则这个接线柱应接零线▼
上图中两个N接线柱都在右侧，但不同品牌、不同系列的产品N
接线柱的方向是不一定的——可能在左也可能在右，具体哪个接线柱接零线，以实际标注为准。

2P断路器——无论是否带附件，它的两个接线柱都没有任何标注▼
这种断路器，在接线时，可以任意取一侧接线柱接零线。

但是要注意，零线的进线接线柱在哪一侧，它的出线接线柱也在哪一侧。

举个例子，进线接的左侧火线、右侧零线，那么出线时，从右侧接线柱
引出来的，就是零线。

家里220v配电箱接线图网络整理发表于 2020-03-16 11:17:27220v配电箱接线图如下图所示：配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。

正常运行时可借助手动或自动开关接通或分断电路。

配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点。

配电箱接线口诀认准配电箱开关的标识，进出各一条零线和火线，进线火线端口与火线连接，出线火线与分开关上口连接，进线零线端口与零线连接，出线零线与分开关上口连接，如果有共用零排，则零线与零排连接，最后所有地线和箱体都要与地排连接。

家装配电箱接线注意事项1、据齐家网专家介绍，家装配电箱根据箱体材质不同，主要可以分为两种，一种是金属外壳，另一种是塑料外壳，业主无论选择哪一种材质的配电箱，都要确保箱体完好无损。

2、电力线路主要有零线、火线和地线三种，注意安装家用配电箱时，必须将不同的线路分来汇流，并且所有线路都应完好无损，同时还要具备良好的绝缘性能，避免触电事故发生。

3、安装家用配电箱的位置应是干燥，有足够的通风条件，同时箱体要足够大，让空气开关有足够的空间，这样才能方便业主使用，注意配电箱禁止安装在密闭空间，以防火灾发生。

4、在安装家用配电箱时，必须保持垂直的方向，将配电箱埋入墙体中，若箱体需要开孔，注意开孔的位置必须光滑，同时各回路的电线必须足够长，避免出现接头。

声明：本文内容及配图由入驻作者撰写或者入驻合作网站授权转载。

文章观点仅代表作者本人，不代表电子发烧友网立场。

文章及其配图仅供工程师学习之用，如有内容图片侵权或者其他问题，请联系本站作侵删。

侵权投诉赞收藏相关话题••配电箱关注查看电子发烧友网收听电子行业动态，抢先知晓半导体行业。
