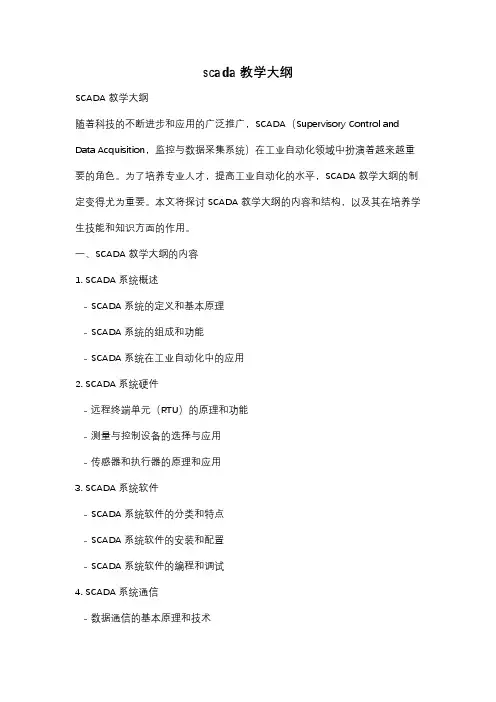

scada教学大纲SCADA教学大纲随着科技的不断进步和应用的广泛推广，SCADA（Supervisory Control and Data Acquisition，监控与数据采集系统）在工业自动化领域中扮演着越来越重要的角色。
为了培养专业人才，提高工业自动化的水平，SCADA教学大纲的制定变得尤为重要。
本文将探讨SCADA教学大纲的内容和结构，以及其在培养学生技能和知识方面的作用。
一、SCADA教学大纲的内容1. SCADA系统概述- SCADA系统的定义和基本原理- SCADA系统的组成和功能- SCADA系统在工业自动化中的应用2. SCADA系统硬件- 远程终端单元（RTU）的原理和功能- 测量与控制设备的选择与应用- 传感器和执行器的原理和应用3. SCADA系统软件- SCADA系统软件的分类和特点- SCADA系统软件的安装和配置- SCADA系统软件的编程和调试4. SCADA系统通信- 数据通信的基本原理和技术- SCADA系统通信协议的选择与应用- 网络安全与数据保护5. SCADA系统应用案例- SCADA系统在电力行业的应用- SCADA系统在水处理行业的应用- SCADA系统在制造业的应用二、SCADA教学大纲的结构SCADA教学大纲应该根据学生的学习能力和实际需求，合理划分教学内容和学习进度。
一般来说，可以将教学大纲分为基础知识、实践操作和综合应用三个部分。
1. 基础知识- SCADA系统的基本概念和原理- SCADA系统硬件和软件的基本组成和功能- SCADA系统通信和网络安全的基本知识2. 实践操作- SCADA系统软件的安装和配置- SCADA系统的编程和调试- SCADA系统的实际应用案例分析和模拟实验3. 综合应用- SCADA系统在不同行业中的应用案例研究- SCADA系统的项目设计和实施- SCADA系统的故障排除和维护三、SCADA教学大纲的作用SCADA教学大纲的制定对于培养学生的技能和知识非常重要。

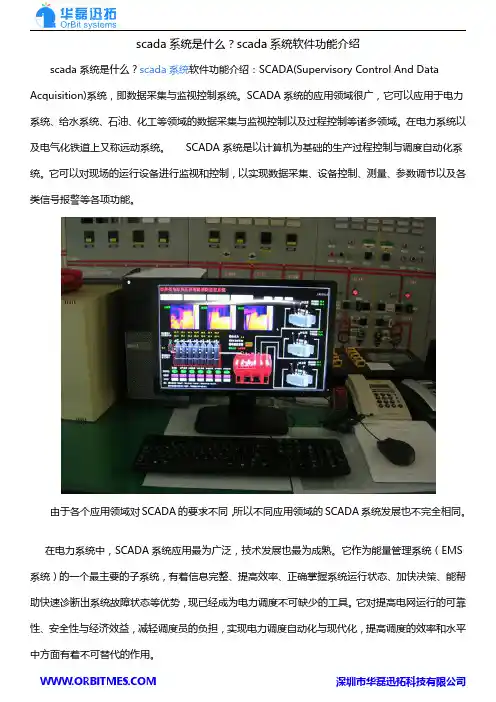

scada系统是什么？scada系统软件功能介绍scada系统是什么？scada系统软件功能介绍：SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统。
SCADA系统的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。
在电力系统以及电气化铁道上又称远动系统。
SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。
它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。
由于各个应用领域对SCADA的要求不同，所以不同应用领域的SCADA系统发展也不完全相同。
在电力系统中，SCADA系统应用最为广泛，技术发展也最为成熟。
它作为能量管理系统（EMS 系统）的一个最主要的子系统，有着信息完整、提高效率、正确掌握系统运行状态、加快决策、能帮助快速诊断出系统故障状态等优势，现已经成为电力调度不可缺少的工具。
它对提高电网运行的可靠性、安全性与经济效益，减轻调度员的负担，实现电力调度自动化与现代化，提高调度的效率和水平中方面有着不可替代的作用。
scada系统软件功能介绍过程报警过程报警是过程数据库的基本功能。
报警是对测量值的范围、变化速度的预警。
报警包括限值报警，变化率报警，偏差报警，异常报警等。
更复杂的报警可以通过对测量值进行数学运算，然后对运算结果进行报警检查而产生。
发生报警后，操作员可以通过报警画面对报警进行“确认”，“确认”就是告诉系统我知道了发生的事，以免系统再次提醒。
报警信息，报警确认信息，报警恢复（报警消除）等信息都可以被系统自动记录下来。
报警按照重要程度可分为多个优先级，如低级、高级、紧急。
报警发生时系统可以通过多种方式通知用户，如弹出报警窗、发出声响，甚至可以发送短信或电子邮件。
至于使用哪种方式，用户可以自由指定。

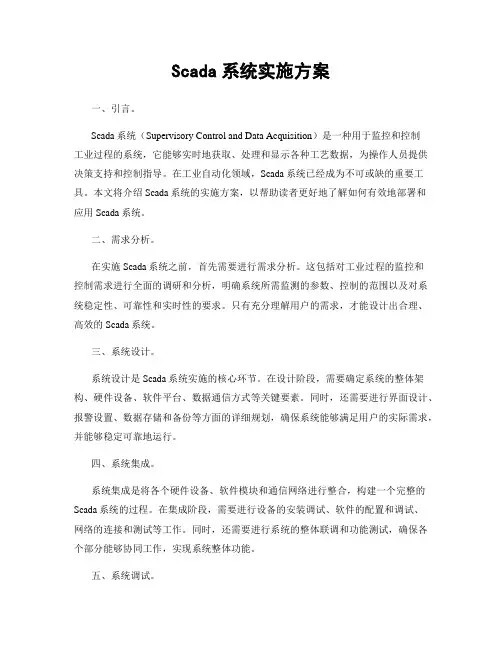

Scada系统实施方案一、引言。
Scada系统（Supervisory Control and Data Acquisition）是一种用于监控和控制工业过程的系统，它能够实时地获取、处理和显示各种工艺数据，为操作人员提供决策支持和控制指导。
在工业自动化领域，Scada系统已经成为不可或缺的重要工具。
本文将介绍Scada系统的实施方案，以帮助读者更好地了解如何有效地部署和应用Scada系统。
二、需求分析。
在实施Scada系统之前，首先需要进行需求分析。
这包括对工业过程的监控和控制需求进行全面的调研和分析，明确系统所需监测的参数、控制的范围以及对系统稳定性、可靠性和实时性的要求。
只有充分理解用户的需求，才能设计出合理、高效的Scada系统。
三、系统设计。
系统设计是Scada系统实施的核心环节。
在设计阶段，需要确定系统的整体架构、硬件设备、软件平台、数据通信方式等关键要素。
同时，还需要进行界面设计、报警设置、数据存储和备份等方面的详细规划，确保系统能够满足用户的实际需求，并能够稳定可靠地运行。
四、系统集成。
系统集成是将各个硬件设备、软件模块和通信网络进行整合，构建一个完整的Scada系统的过程。
在集成阶段，需要进行设备的安装调试、软件的配置和调试、网络的连接和测试等工作。
同时，还需要进行系统的整体联调和功能测试，确保各个部分能够协同工作，实现系统整体功能。
五、系统调试。
系统调试是保证Scada系统正常运行的关键环节。
在调试阶段，需要对系统进行全面的功能测试和性能测试，发现并解决可能存在的问题和隐患。
只有通过严格的调试工作，才能确保系统能够稳定可靠地运行，满足实际生产的需要。
六、系统应用。
系统应用阶段是Scada系统实施的最终目标。
在系统部署到实际生产环境中之后，需要进行系统的使用培训和技术支持，确保操作人员能够熟练地使用系统，并能够及时处理系统运行中出现的问题。
同时，还需要进行系统的运行监测和维护管理，保证系统能够持续稳定地运行。

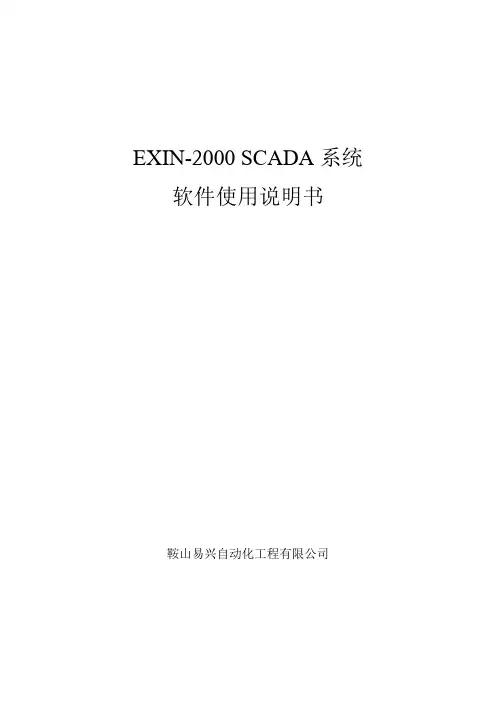

EXIN-2000 SCADA系统软件使用说明书鞍山易兴自动化工程有限公司目录第一部分GPRS通讯系统 (3)第一章GPRS通讯服务器的安装 (3)第二章GPRS通讯服务器的查看 (5)第二章GPRS通讯服务器的配置 (6)第一节增加新站点 (6)第二节站点巡测 (13)一、单点巡测 (14)二、全部巡测 (14)第二部分SCADA系统 (15)第二章IO设备 (15)第一节新建设备 (15)一、GPRS通讯方式 (15)二、TCP通讯方式 (18)第二节修改属性 (21)第三节删除设备 (22)第三章数据库组态 (23)第一节模拟量参数的配置 (24)一、新建参数 (24)二、编辑参数 (28)三、删除参数 (29)第二节数字量参数的配置 (29)一、新建参数 (29)二、编辑参数 (34)三、删除参数 (34)第三章SCADA监控系统 (35)第一节登录系统 (35)第二节绘图系统 (36)第三节实时画面 (39)第四节实时数据 (40)第五节工业用户实时数据 (41)第六节工艺图系统 (42)第七节历史查询 (43)一、趋势图 (43)二、历史数据 (44)第八节报警系统 (45)一、实时报警 (45)二、报警历史记录查询 (46)第七节、服务器报警设置系统 (47)第八节、WEB方式数据展示功能简介 (49)第一部分GPRS通讯系统第一章GPRS通讯服务器的安装1、双击setup.exe执行文件。
在弹出的画面中，点击’Next’按钮。
如图所示：2、进入新的画面。
在这个画面中，显示的是GPRS通讯服务器安装的路径。
我们采取安装在默认路径，即C:\Program File\GPRS通讯服务器。
然后点击’Next’按钮。
如图所示：3、进入新的画面。
点击’Next’按钮。
如图所示：4、进入等待画面。
如图所示：5、进入新的画面。
点击’Finish’按钮，完成安装。
如图所示：第二章GPRS通讯服务器的查看在默认的路径下(如：C:\Program Files\GPRS通讯服务器),启动GPRScomserver.exe执行程序。

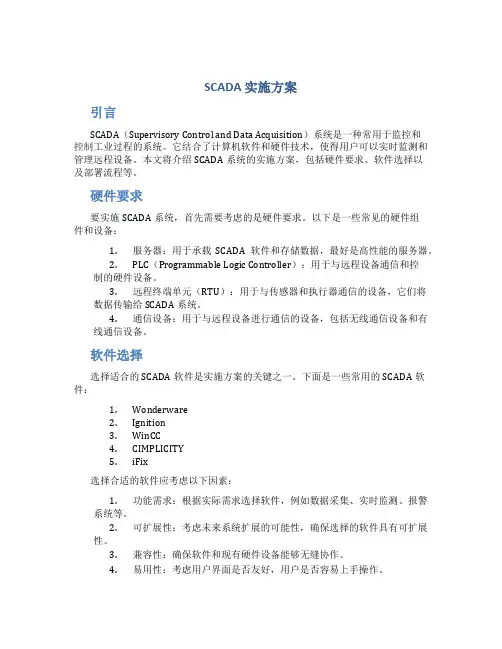

SCADA 实施方案引言SCADA（Supervisory Control and Data Acquisition）系统是一种常用于监控和控制工业过程的系统。
它结合了计算机软件和硬件技术，使得用户可以实时监测和管理远程设备。
本文将介绍SCADA系统的实施方案，包括硬件要求、软件选择以及部署流程等。
硬件要求要实施SCADA系统，首先需要考虑的是硬件要求。
以下是一些常见的硬件组件和设备：1.服务器：用于承载SCADA软件和存储数据，最好是高性能的服务器。
2.PLC（Programmable Logic Controller）：用于与远程设备通信和控制的硬件设备。
3.远程终端单元（RTU）：用于与传感器和执行器通信的设备，它们将数据传输给SCADA系统。
4.通信设备：用于与远程设备进行通信的设备，包括无线通信设备和有线通信设备。
软件选择选择适合的SCADA软件是实施方案的关键之一。
下面是一些常用的SCADA软件：1.Wonderware2.Ignition3.WinCC4.CIMPLICITY5.iFix选择合适的软件应考虑以下因素：1.功能需求：根据实际需求选择软件，例如数据采集、实时监测、报警系统等。
2.可扩展性：考虑未来系统扩展的可能性，确保选择的软件具有可扩展性。
3.兼容性：确保软件和现有硬件设备能够无缝协作。
4.易用性：考虑用户界面是否友好，用户是否容易上手操作。
部署流程SCADA系统的部署流程可分为以下几个步骤：1.确定系统需求：与相关部门和人员沟通，了解他们对系统的需求和期望。
2.设计系统架构：根据需求设计系统架构，包括服务器架设、PLC和RTU的配置等。
3.购买硬件和软件：根据系统需求购买合适的硬件设备和软件许可证。
4.安装和配置：根据硬件和软件的要求，进行安装和配置。
5.进行集成测试：将各个组件进行集成，并进行测试以确保系统功能正常。
6.上线和运维：将系统部署到生产环境中，并定期进行运维工作，包括数据备份、系统升级等。

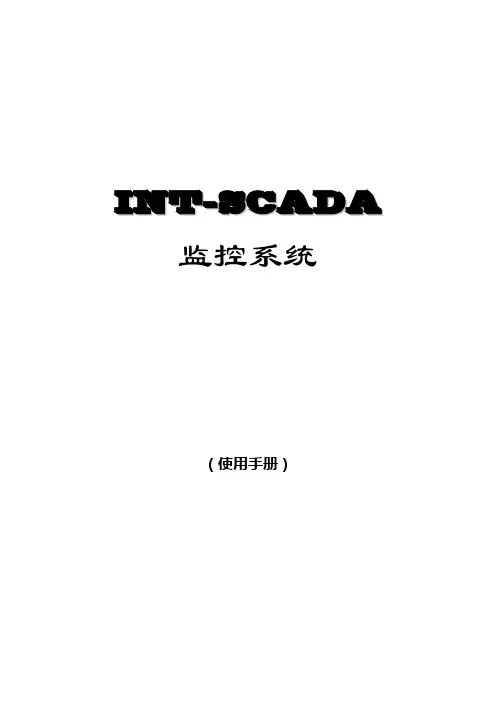

I N T-S C A D A 监控系统（使用手册）第一章概述------------------------------------------------------3 第二章系统目录和配置文件----------------------------------------6 第三章主控软件--------------------------------------------------9 第四章通信组态软件----------------------------------------------24 第五章图片组态软件----------------------------------------------37 第六章控制组态软件----------------------------------------------55 第七章统计报表制作----------------------------------------------63 第八章故障录波分析----------------------------------------------70第一章概述基于Microsoft® Windows 2000®和Windows 98®的INT-SCADA监控系统是南京因泰莱电器股份有限公司开发的，为实现电力系统的发电、变配电、调度等各环节自动化，集数据采集、显示、控制、报表、通信等功能于一体的开放式、网络化、组态化的电力自动化监控系统软件。
为了适应当今电力系统使用设备多、纵向横向联系紧密、扩建组建频繁等特点，本软件从分析、设计到具体编程，全部采用面向对象的方法，融合了最新的计算机编程技术，在满足严格的可靠性、实时性基础上，更在系统的可组态性、可扩展性、可用性、可维护性等方面有了新的突破。
使用INT-SCADA监控系统可以加快应用开发的速度，减少开发成本，降低项目实施和运行周期维护的费用，使您可以真正做到“人与设备的有机结合”。

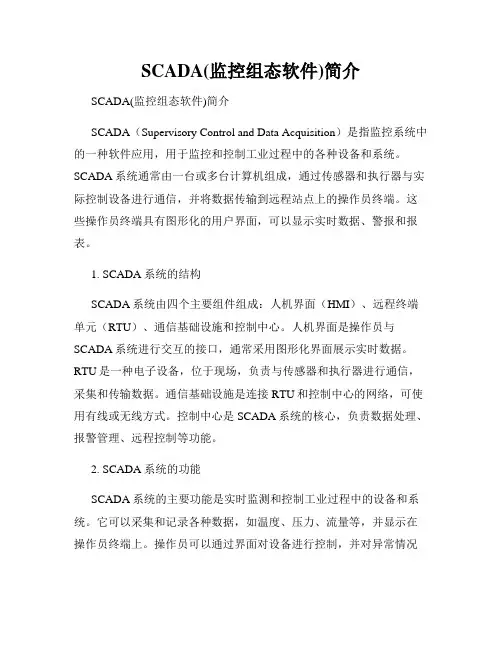

SCADA(监控组态软件)简介SCADA(监控组态软件)简介SCADA（Supervisory Control and Data Acquisition）是指监控系统中的一种软件应用，用于监控和控制工业过程中的各种设备和系统。
SCADA系统通常由一台或多台计算机组成，通过传感器和执行器与实际控制设备进行通信，并将数据传输到远程站点上的操作员终端。
这些操作员终端具有图形化的用户界面，可以显示实时数据、警报和报表。
1. SCADA系统的结构SCADA系统由四个主要组件组成：人机界面（HMI）、远程终端单元（RTU）、通信基础设施和控制中心。
人机界面是操作员与SCADA系统进行交互的接口，通常采用图形化界面展示实时数据。
RTU是一种电子设备，位于现场，负责与传感器和执行器进行通信，采集和传输数据。
通信基础设施是连接RTU和控制中心的网络，可使用有线或无线方式。
控制中心是SCADA系统的核心，负责数据处理、报警管理、远程控制等功能。
2. SCADA系统的功能SCADA系统的主要功能是实时监测和控制工业过程中的设备和系统。
它可以采集和记录各种数据，如温度、压力、流量等，并显示在操作员终端上。
操作员可以通过界面对设备进行控制，并对异常情况进行分析和处理。
此外，SCADA系统还可以生成报表、趋势图和统计图，帮助用户了解工艺过程的状态，进行优化和决策。
3. SCADA系统的应用SCADA系统广泛应用于各个行业，如电力、水处理、石油化工、交通等。
在电力行业，SCADA系统用于监控发电厂、变电站和配电网，实时跟踪电流、电压和功率等数据，并进行故障检测和远程操作。
在水处理行业，SCADA系统用于监控和控制水质、水位和水流，在发现异常情况时发出警报并采取相应措施。
在石油化工行业，SCADA系统用于监测和控制管道系统、储罐和工艺设备，确保生产过程的安全和稳定。
4. SCADA系统的特点SCADA系统具有以下几个特点：（1）实时性：SCADA系统能够实时采集和显示各种数据，使操作员能够快速了解过程状态。
I N T-S C A D A监控系统（使用手册）第一章概述------------------------------------------------------3 第二章系统目录和配置文件----------------------------------------6 第三章主控软件--------------------------------------------------9 第四章通信组态软件----------------------------------------------24 第五章图片组态软件----------------------------------------------37 第六章控制组态软件----------------------------------------------55 第七章统计报表制作----------------------------------------------63 第八章故障录波分析----------------------------------------------70第一章概述基于Microsoft® Windows 2000®和Windows 98®的INT-SCADA监控系统是南京因泰莱电器股份有限公司开发的，为实现电力系统的发电、变配电、调度等各环节自动化，集数据采集、显示、控制、报表、通信等功能于一体的开放式、网络化、组态化的电力自动化监控系统软件。
为了适应当今电力系统使用设备多、纵向横向联系紧密、扩建组建频繁等特点，本软件从分析、设计到具体编程，全部采用面向对象的方法，融合了最新的计算机编程技术，在满足严格的可靠性、实时性基础上，更在系统的可组态性、可扩展性、可用性、可维护性等方面有了新的突破。
使用INT-SCADA监控系统可以加快应用开发的速度，减少开发成本，降低项目实施和运行周期维护的费用，使您可以真正做到“人与设备的有机结合”。
