《汽车发动机构造与维修》复习指导书注：各部分检修内容不作考试重点。

一、各章重点第1章发动机基本工作原理与总体构造重点：1.发动机排量、压缩比2.四冲程发动机工作原理3.柴油机与汽油机的区别、四冲程与二冲程的区别第2章发动机循环与性能重点：1.发动机性能指标（动力性指标、经济性指标）2.发动机性能特性(1)发动机工况(2)速度特性(3)负荷特性3.高速柴油机的理论循环和汽油机的理论循环第3章机体组与曲柄连杆机构重点：1.机体组、活塞组、连杆组、曲轴飞轮组的组成，主要零部件的作用、结构、原理、装配关系2.曲柄连杆机构的拆装、调整，连杆组的检修3.活塞环安装、活塞组拉缸及其控制4.如何检验和校正连杆的弯曲，扭转变形第4章配气机构与换气过程重点：1.配气机构的组成、主要零部件的构造、工作原理、传动关系和调整方法2.配气相位、充气效率的概念3.配气机构的调整（气门间隙、配气相位、气门密封性检验等）第5章化油器式发动机燃油系统与燃烧重点：1.过量空气系数和空燃比2.汽油机各工况对混合气成分的要求3.汽油机的燃烧过程（正常燃烧、不正常燃烧），使用因素对燃烧过程的影响（汽油品质、混合气浓度、点火提前角、转速、负荷等）第6章电控汽油喷射系统重点：1.汽油喷射系统的构成和工作原理，汽油喷射控制方式，燃油压力调节器，喷油器等2.汽油喷射所需传感器的原理与结构，如发动机曲轴位置和转速传感器、节气门位置传感器、空气流量计、爆震传感器、氧传感器等。

第7章柴油机燃油系统与燃烧重点：1.柴油机燃烧过程，使用因素对燃烧过程的影响2.喷油器、喷油泵的功用、基本结构、工作原理与检修，分配式喷油泵的优点3.柴油机的燃烧室，与采用的喷油器第8章进排气系统及排气净化装置重点：1.废气涡轮增压的基本结构与原理2.可变进气歧管技术3.排气净化装置的构造与原理（EGR、二次空气喷射、三元催化转化器）第9章冷却、润滑系统重点：1.冷却系的功用、冷却水循环路线2.冷却系主要元件的结构、工作原理（如节温器、冷却风扇）3.润滑系的功用、油路，润滑方式4.润滑系主要元件的结构、工作原理（机油泵、机油滤清器）第10章发动机的装配、磨合及验收重点：1.发动机装配工艺与技术要求二、复习题及参考答案一、名词解释1、湿式缸套外表面直接与冷却液接触的气缸套。

学习任务四进排气系统及排气净化装置检修业精于勤，荒于嬉，行成于思，毁于随。

一、知识准备（一）进气系统检修（二）排气系统及排气净化装置检修二、任务实施项目1.进气系统维护项目2.排气系统维护三、故障案例教学目标知识目标•熟悉发动机进排气系统的检修程序，分析进排气系统故障的主要原因；•熟练掌握专用工具检测进排气系统主要部件的方法；•掌握常用及专用工量具的正确使用方法。

能力目标•能够进行进排气系统维护保养项目；•使用专用工具检测进排气系统主要部件•能够进行进排气系统主要组件的修复。

一辆轿车进厂维修，客户反映该车启动后怠速不稳，特别是在打开空调、前照灯时，故障现象更加明显，经维修技师检查，可能是进气系统故障，需要对进排气系统进行检修。

知识准备情境引入要解决故障必须掌握配气机构检修知识。

（一）进气系统检修1．进气增压控制系统检修(1) 电控可变进气系统的检测（如图）①进气增压控制阀和膜片式执行器的检测。

用三通接头把真空表接入进气增压控制阀的真空管路中。

启动发动机，怠速时真空表应无变化。

迅速将节气门全开，真空表指针应在 53.3kPa位置处摆动，并且膜片式执行器的拉杆也应缩回，这说明进气增压控制阀在工作，膜片式执行器也没问题。

②电磁真空通道阀的检测。

电磁真空通道阀电路图如图所示。

检查电磁真空通道阀线圈有无断路、短路或搭铁现象；在 20°时，两端子 1 和 2 之间的电阻值应为38.5～44.45Ω 。

2．废气涡轮增压系统检查（1）首先检查发动机基本工作条件、压缩和泄漏及点火系和燃油供给系。

如果供油量和压力都正常，则再检查点火系的击穿电压是否足以点燃由涡轮增压产生的高压混合气，点火时刻是否正确。

（2）目测软管、垫片和管道装配是否正确，有无损伤、磨蚀。

如破损或变质，将使涡轮装置不能正常工作，导致增压过高或过低。

（3）检查进气负压或空气滤清器真空泄漏情况。

检查时可向进气系统注入丙烷，观察发动机转速和真空度，同时检测HC水平。

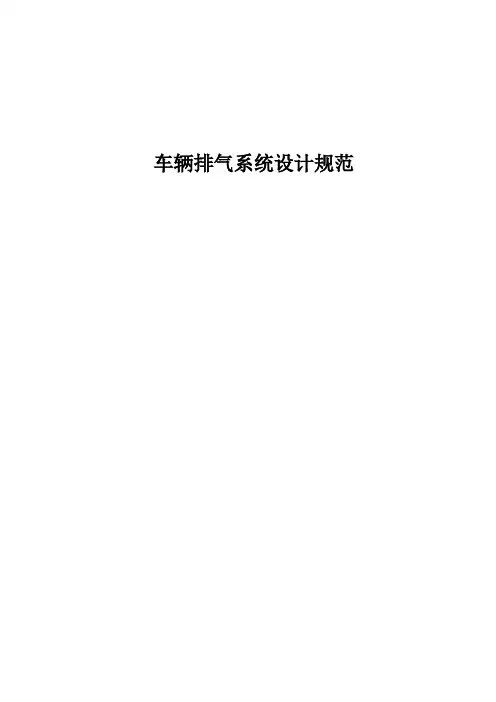

车辆排气系统设计规范车辆排气系统设计规范1、目的随着环保法规对车辆排放的要求越来越高，排气系统在车辆的系统组成和系统设计中，越来越占有重要的地位。

为使排气系统满足各阶段国家及地方法规的要求，提高对排气系统的设计和制造质量水平，需对车辆的排气系统的设计提出较规范的要求，以便在设计和制造过程中，参照执行。

2、设计规范2.1 排气系统及消声器的设计输入2.1.1 车辆产品的排气系统的配置和走向，依所配车辆的总体结构布置的需要来设计。

而消声器的性能开发则需要依所配发动机及其对排气系统的具体要求。

在初步设计选型时，应将发动机的有关性能参数及其上的关键件的基准要素等（如曲轴箱后端面与曲轴主轴线的交点坐标、动力线偏移量及倾角等），作为设计条件输入设计，作为消声器选型及性能开发的依据之一。

并根据国家、地方及企业有关法规和标准的要求，对系统和消声器的性能设计目标提出要求，见附录1。

2.1.2 排气系统及其消声器在进行初步选型设计时，必须对系统进行结构方案分析和匹配计算分析，并提供选型设计分析报告，见附录2。

2.2 设计原则2.2.1 排气系统及其消声器的设计，应使排气阻力尽可能的小，以使其对发动机的功率损失尽可能小。

2.2.2 排气系统及其消声器要有较好的音质和较低的音强，即应有较大的插入损失。

2.2.3 排气系统及其消声器要有较好的外观和内在质量及较长的使用寿命。

2.3 排气系统的设计要求和布置2.3.1 排气管内径的确定在结构布置允许的情况下，排气管内径应尽可能大些，以降低管道内得气流速度，减少气流阻力产生的功率损失和再生噪声。

一般应≥发动机排气歧管出口内径。

或根据发动机排量等参数，按公式(1) 计算初步确定排气管内径。

D=2 √Q/(πV) (1)式中：Q—发动机排量；V—气流速度，一般取50~60 m/s 。

2.3.2 排气管的布置和转弯，应使排气尽可能顺畅。

管的中心转弯半径一般应≥（1.5~2）D，其折弯成型角应大于90º，以大于120º为宜。

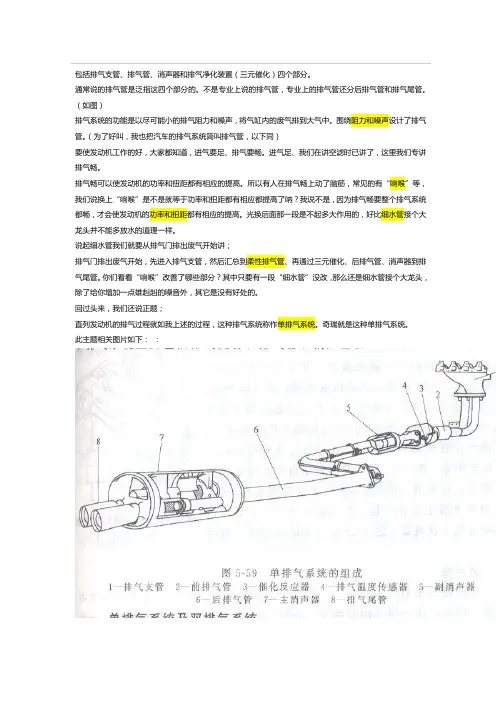

包括排气支管、排气管、消声器和排气净化装置（三元催化）四个部分。

通常说的排气管是泛指这四个部分的。

不是专业上说的排气管，专业上的排气管还分后排气管和排气尾管。

（如图）排气系统的功能是以尽可能小的排气阻力和噪声，将气缸内的废气排到大气中。

围绕阻力和噪声设计了排气管。

（为了好叫，我也把汽车的排气系统简叫排气管，以下同）要使发动机工作的好，大家都知道，进气要足、排气要畅。

进气足、我们在讲空滤时已讲了，这里我们专讲排气畅。

排气畅可以使发动机的功率和扭距都有相应的提高。

所以有人在排气畅上动了脑筋，常见的有“响喉”等，我们说换上“响喉”是不是就等于功率和扭距都有相应都提高了呐？我说不是，因为排气畅要整个排气系统都畅，才会使发动机的功率和扭距都有相应的提高。

光换后面那一段是不起多大作用的，好比细水管接个大龙头并不能多放水的道理一样。

说起细水管我们就要从排气门排出废气开始讲；排气门排出废气开始，先进入排气支管，然后汇总到柔性排气管、再通过三元催化、后排气管、消声器到排气尾管。

你们看看“响喉”改善了哪些部分？其中只要有一段“细水管”没改，那么还是细水管接个大龙头，除了给你增加一点雄赳赳的噪音外，其它是没有好处的。

回过头来，我们还说正题；直列发动机的排气过程就如我上述的过程，这种排气系统称作单排气系统。

奇瑞就是这种单排气系统。

此主题相关图片如下：：V型发动机有两个排气支管，两个排气支管通过一条叉型管将两个排气支管连接到一个排气管上和上述的途经一样,共用一个催化、一个削声器、一条排气尾管。

所以还是叫单排气系统。

但有的V型发动机有两个排气支管，各用一套催化、一个削声器、一条排气尾管的，就叫双排气系统了，有的车尾不就可以看到两个排气口，那就是双排气系统。

（如图）一般排气管由铸铁或球墨铸铁制造。

但现在用不锈钢排气支管的车越来越多，其原因是不锈钢重量轻、耐旧性好，同时内壁光滑，排气阻力小。

但成本高，所以又有了高强度、耐高温的工程塑料替代的，象QY是球墨铸铁制造排气支管、DAZZ又是用不锈钢排气支管。

三元催化器汽车排气系统汽车尾气净化装置三元催化三元催化三元催化器三元催化，是指将汽车尾气排出的CO、HC和NOx等有害气体通过氧化和还原作用转变为无害的二氧化碳、水和氮气的催化。

主要是用三元催化器，三元催化器的载体部件是一块多孔陶瓷材料，安装在特制的排气管当中。

称它是载体，是因为它本身并不参加催化反应，而是在上面覆盖着一层铂、铑、钯等贵重金属。

是安装在汽车排气系统中最重要的机外净化装置。

原理三元催化器的工作原理是：当高温的汽车尾气通过净化装置时，三元催化器中的净化剂将增强CO、碳氢化合物和NOx三种气体的活性，促使其进行一定的氧化-还原化学反应，其中CO在高温下氧化成为无色、无毒的二氧化碳气体；碳氢化合物在高温下氧化成水(H20)和二氧化碳；NOx还原成氮气和氧气。

三种有害气体变成无害气体，使汽车尾气得以净化。

三元催化器保养由于中国的燃油品质普遍较差，燃油中含有硫、磷以及所使用的抗爆剂MMT中含有锰，这些化学成分在燃烧后随着废气的排出，会在氧传感器表面和三元催化器内部形成化学络合物。

另外，由于驾驶员的不良驾驶习惯，或者长期行驶在拥堵路面，发动机经常处于不完全燃烧状态，会在氧传感器和三元催化器内形成积炭。

此外，国内很多地区使用乙醇汽油，这种汽油有很强的清洗作用，会将燃烧室内的积垢清洗但不能分解燃烧，因此随着废气的排放这些污垢也会沉积在氧传感器表面和三元催化器内。

正是由于诸多因素，使得汽车在行驶一段里程后，除了会在进气门和燃烧室内产生积炭外，还会造成氧传感器和三元催化器中毒失效、．三元催化三元催化器堵塞以及EGR阀被沉积物阻塞卡滞等故障，造成发动机工作不正常，造成油耗增加、动力下降和尾气超标等问题。

传统的发动机定期保养仅限于润滑系统、进气系统以及燃油供给系统的基本养护，却无法满足现代发动机润滑系统、进气系统、燃油供给系统和排气系统的全方位保养要求，特别是排放控制系统保养的要求。

因此车辆即使长期正常保养，也难以避免上述问题的产生。

2021汽车发动机考试题库及答案一．单选题1.汽车发动机电子控制汽油喷射系统由进气系统空气滤清器、进气总管、进气歧管和（）等组成。

A.进气温度传感器B.进气压力传感器C.空气流量计和节气门体【正确答案】D.转速传感器2.在采用三元催化反应器进行排气净化的轿车上，排气系统中除了安装三元催化反应器外，还要有（）。

A.排气温度传感器B.氧传感器【正确答案】C.爆震传感器D.转速传感器3.发动机进气增压中冷就是将空气预先压缩，再经（），然后供入气缸，以提高进气密度、增加充气量的一项技术。

A.加热B.保温C.冷却【正确答案】D.气缸4.废气再循环装置主要用于减少废气中什么的含量（）。

A.HCB.COC.HC、CO、NOXD.NOX【正确答案】5.下列装置中不属于进排气系统及排气净化装置的是（）。

A.进气系统B.排气净化装置C.燃油供给系统【正确答案】D.三元催化转换器6.下列叙述与“废气再循环（EGR）”系统相关，哪一项是正确的叙述?A.自始至终，EGR系统将部分废气送入进气系统内再循环，防止因燃烧温度降低而产生NOx。

B.EGR系统根据发动机工况，将部分废气送入进气系统再循环，降低燃烧温度，防止产生NOx。

【正确答案】C.EGR系统将排气管排放的部分废气送入排气歧管，使燃烧后废气的未燃尽部分再燃烧。

D.EGR系统将进气送入排气管，使废气的未燃尽部分再燃烧。

7.甲说:进气歧管泄漏会使排气中的氧气含量比正常值高;乙说:进气歧管泄漏会使排气中的CO含量比正常值高。

谁说的对?A.只有甲对【正确答案】B.只有乙对C.甲和乙都对D.甲和乙都不对8.排放控制系统中，属于燃烧后控制系统的是:（）。

A. 蒸发污染控制系统B.废气再循环系统C.曲轴箱强制通风D.二次控制喷射系统【正确答案】9.属于空气质量流量传感器的是:A.叶片式空气流量传感器B.卡门漩涡传感器C.热膜式空气流量传感器【正确答案】D.以上都不是10.在蒸发排放控制系统中，下列哪句话是错误的:（）。

排气知识小结机外净化装置篇目前欧马可车型使用的机外净化装置主要有DOC、三元催化器、SCR三种。

DOC：氧化催化转换器，只将排气中的CO和HC氧化为CO２和H２O，因此这种催化转换器也称做二元催化转换器。

必须向氧化催化转换器供给二次空气作为氧化剂，才能使其有效地工作。

发动机台架外特性试验表明，加装DOC后，柴油机扭矩略有下降（4％），燃油消耗率略有上升（1％）。

表明DOC对原机的动力性和经济性影响较小。

加装DOC后，发动机的排放性能得到了较大程度的改善。

DOC较大程度降低了烟度，CO，HC的排放，对NOx化合物的排放影响较小。

目前，此转化器用于F2.8国三、国四车上（F2.8s4 96KW或129T除外）。

三元催化器：安装在发动机排气管中，通过氧化还原反应，将发动机排放的三种废气有害物CO、HC和NOx转化为无害的水、二氧化碳和氮气。

其催化剂大都含有铂、锗等贵金属或稀土元素，价格昂贵，在正常情况下，使用寿命为八万公里左右(国产的三元催化转化器也能达到五万公里以上)。

三元催化器只有汽油车使用。

由于三效催化转化器的工作要求比较严格，如果使用不当，会造成催化器早期失效层至损坏。

失效原因主要归纳为以下几点：1、温度过高。

常温下三元催化转化器不具备催化能力，其催化剂必须加热到一定温度才具有氧化或还原的能力，通常催化转化器的起燃温度在250—350℃，正常工作温度一般在350—700℃。

当温度超过850—1000℃时，其内涂层的催化剂很可能会脱落，载体碎裂。

所以必须注意控制造成排气温度升高的各种因素，如点火时间过迟或点火次序错乱、断火等，这都会使未燃烧的混合气进入催化反应器，造成排气温度过高，影响催化转化器的效能。

2、慢性中毒。

催化剂对硫、铅、磷、锌等元素非常敏感，硫和铅来自于汽油，磷和锌来自于润滑油，这四种物质及它们在发动机中燃烧后形成氧化物颗粒易被吸附在催化剂的表面，使催化剂无法与废气接触，从而失去了催化作用，即所谓的“中毒”现象。
