石油地质学-第六讲油气藏类型

石油地质学-第六讲油气藏类型

§1构造油气藏 （Structure Reservoir）
一、背斜油气藏 ( Anticlinal Reservoir)
在构造运动作用下，地层发生弯曲变形，形成向周围 倾伏的背斜中聚集油气形成背斜油气藏。这种油气藏类 型是油气勘探史上极为重要的油气藏类型，截止目前， 世界石油与天然气储量中背斜油气藏居首位。背斜圈闭 的形成条件和形态较简单，主要是储集层顶面拱起，上 方被非渗透性盖层所封闭，而底面和下方被高油气势面 和非渗透层联合封闭形成的低油气势区。背斜油气藏中 油气分布局限于闭合空间内，油气水按重力分异，气油、 油水、或气水界面与储集层顶面的交线常同构造等高线 平行，且闭合呈圆形或椭圆形。
基本特点
(1)油气水分布，油气局限于闭合区，气居 上，中间是油，下面水。
(2) 当一个背斜的腹部存在多层储集层，可 分两种情况出现：
①如彼此被分隔则形成多个油气藏；
②如各油层之间并未完全分隔，而且相互沟 通，应认为是一个统一的油气藏。
§1构造油气藏 （Structure Reservoir）
特别是拗陷中心早期 的潜伏隆起带，在油 气生成及运移过程与 背斜圈闭形成过程相 吻合的情况下，就成 了油气聚集的最好场 所。
(基底升降背斜）
这类油气藏一般分布在盆地或凹陷 3、底辟拱升背斜油 中心部位，当该部位沉积了厚层的岩盐、 气藏 石膏和泥质岩等塑性地层，在上覆地层 不均衡重力负荷和侧向水平压力作用下， 使塑性膏岩或泥岩层蠕动拱升，形成拱 升背斜。
滚动背斜油气藏
特点：
（1）这些滚动背斜位于同生断层下降盘，多为小型宽缓 不对称短轴背斜，靠近断层的一翼稍陡，远离断层的一翼平 缓。轴向与断层线近于平行，常沿断层成串分布。
在断块活动及重力滑动作用下，边断边沉积，堆积在 同生断层下降盘上的砂泥岩地层沿断层以面下滑，使地 层产生逆牵引，就形成了这种特殊的“滚动背斜”圈闭。 同生断层及滚动背斜的形成与三角洲的成长发育有关系， 而与任何造山运动无关。

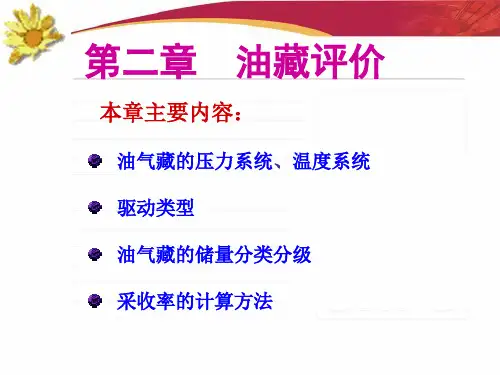

《油气藏评价》PPT课件

《油气藏评价》PPT课件

有六种基本驱动能量——驱动方式：
1、岩石及流体弹性驱 1、驱替效率最低
2、溶解气驱
2、采收率5％～25％；
3、气压驱动
3、采收率20～40％；
4、水驱动
4、采收率35％～75％；
5、重力驱动
5、采收率80％；
6、复合驱动
6、比溶解气高，比水驱低。
第二节 油气藏驱动类型及其开采特征
一、封闭弹性驱动
形成条件： （1）油藏无边底水或边水不活跃； （2）Pi>Pb。
井底流动压力（Pwf）： 油井正常生产时测得的井底压力。
第一节 油藏温压系统
一、油藏的压力系统
2、原始油层压力的确定
（1）井口压力推算法
Pi=a+GDD
式中:
Pi ——原始地层压力，MPa； a ——关闭后的井口静压，MPa； GD——井筒内静止液体压力梯度，MPa /m； D ——埋深，m。
井筒内的液体静止梯度，由下式表示：
油层折算压力（Pc）：为了消除构造因素的影响，把已测出的 油层各点的实测压力值，按静液柱关系
折算到同一基准面上的压力。
一、油藏的压力系统
第一节 油藏温压系统
目前油层压力（P）： 在开发后某一时间测量的油层压力。
一般用油层静止压力（Pws）和井底流动压力（Pwf）来表示。
油层静止压力（Pws）：油井生产一段时间后关闭，待压力恢复 到稳定状态后，测得的井底压力值。
p0: 余压
pi=p0 + GpD
•判断流体类型
1.0g/cm3 水
GP 0.5~1g/cm3 油
g
<0.5g/cm3 气
•确定流体界面
p
po p0o Gpo D

气藏类型判断方法

气藏类型判断方法

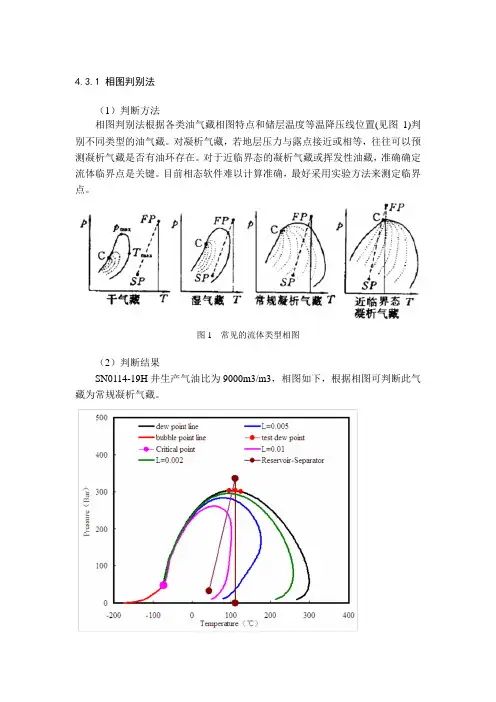

4.3.1 相图判别法（1）判断方法相图判别法根据各类油气藏相图特点和储层温度等温降压线位置(见图1)判别不同类型的油气藏。

对凝析气藏，若地层压力与露点接近或相等，往往可以预测凝析气藏是否有油环存在。

对于近临界态的凝析气藏或挥发性油藏，准确确定流体临界点是关键。

目前相态软件难以计算准确，最好采用实验方法来测定临界点。

图1 常见的流体类型相图（2）判断结果SN0114-19H井生产气油比为9000m3/m3，相图如下，根据相图可判断此气藏为常规凝析气藏。

图1 SN0114-19H井流体相图4.3.2 液体体积与无因压力关系曲线判别法（1）判断方法根据具体油气藏流体相态实验所取得的液体体积百分比(相对于饱和压力点体积)与无因次压力(相对于饱和压力)的关系曲线形态和所处的位置(见图2)，可以大致判别油气藏类型。

图2 液体体积与无因压力关系曲线（2）判断结果SN0114-19H井生产气油比为9000m3/m3，根据液体体积与无因压力关系曲线判别法判断此气藏为常规凝析气藏。

图3 液体体积与无因压力关系曲线判别法（3）凝析油含量与饱和压力曲线法取井中产出的气和凝析油，在实验室中以不同气油比配制样品，分别测得各自的饱和压力，绘制成凝析油含量与饱和压力关系曲线(见图3)，据此判别油气藏类型。

图3中A点为前苏联卡拉洽坎纳克油气样实验数据点，产层流体条件为:T=880C ;p=59. 2MPa;CS+含量C5+=770g/ms。

被判定为非饱和的近临界态凝析气藏。

由此判断该气藏为常规凝析气藏。

（4）C5+含量和C1/C5+判别法（（1）判断方法该方法利用实验测得的C5+含量和C1/C5+的值判断凝析气藏是否含有油环，判断依据如下：无油环C5+<1.75mol%或C1/C5>52有油环C5+>1.75mol%或C1/C5<52515带油环C+C1/C5<52由此可知该气藏带油环（4）等级分类判别法（1）判断方法方法选用4项凝析气组分参数为特征参数(见表3)，具体判别时，根据参数值大小确定其等级数，然后以各参数的等级数之和(SP)作为判别标准。

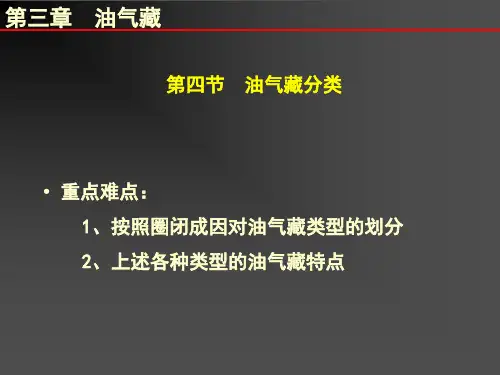

第三章第四节油气藏类型

第三章第四节油气藏类型

岩性油气藏
岩性尖灭油气藏
沉积作用（相变）藏：
透镜体油气藏
透镜状或不规则状储集层四周被非渗透性岩层所
限或渗透性变差而构成圈闭中的油气聚集。
岩性油气藏
岩性尖灭和透镜体油气藏特征：
1）常成群成组出现； 2）圈闭形成早，生油层在周围，有优先捕获油气
2、发育地区：三角洲地区的三角洲平原亚相～三角洲前
缘亚相发育的同生正断层下降盘靠近断层一侧。
底辟拱升背 斜油气藏
披覆背斜 油气藏 滚动背斜 油气藏
3、油气藏特点：
（1）背斜一般较平缓；
（2）背斜范围较小，一般多为宽缓的不对称短轴背斜； （3）常发育在同生正断层的下降盘，靠近断层一翼陡， 远离 断层一翼平缓；
1、圈闭的成因：地层受侧向应力挤压
上隆弯曲形成圈闭。
2、圈闭的分布：褶皱区及其前缘带
基底隆升背 斜油气藏
底辟拱升背 斜油气藏 披覆背斜 油气藏
例如：天山褶皱带
龙门山褶皱带
3、油气藏特点：
（1）两翼地层倾角陡，且不对称； （2）闭合高度大，闭合面积小； （3）常被断层复杂化； （4）构造走向与盆地边缘褶皱方向一致； （5）油气藏常成排成带出现。
• 已提出的分类依据:
圈闭成因
油气藏形态
储集层岩性 流体性质 评论：只有根据圈闭成因对油气藏进行分类，才能充 分地反映各种不同类型油气藏的形成 条件，充分展示各 种类型油气藏之间的区别和联系。目前在勘探上常采用基 于圈闭成因的油气藏分类方案
提问：
•
1、什么是圈闭？
2、什么是油气藏？ 适于油气聚集成藏的场所称为圈闭 油气在单一圈闭中的聚集称为油气藏
4、典型实例
中国渤海湾盆地（多）黄骅坳陷 大港油田

《油气藏评价》ppt课件

《油气藏评价》ppt课件
图1-10 重力驱动油藏的剖面图
.
油气藏评价
• 该当指出，假假设油藏的产量低于重力驱油率时，那么会产生比较好 的重力驱动效果。反之，假设油藏的产量大于重力驱油率时，那么会 降低重力驱动的效果。在重力驱动条件下，油藏最高的产量，可由下 式近似地加以确定：
〔1-8〕
式中：
Qo— 重力驱的最高产量，m /d；
D — 埋深，m 。
实践资料阐明，由于地壳温度遭到构造断裂运动及其岩浆活动的影响，因此， 不同地域的静温梯度有所不同。比如，我国东部地域各油气田的静温梯度约为 3.5℃～4.5℃/lOOm；中西部各油气田的静温梯度约为2.5℃～3.5℃/100m。油气 田的静温数据，普通在探井进展测井和测压时，由附带的温度计丈量。
.
油气藏评价
储量评价
• 油气勘探的主要目的，是在己发现或未发现油气田的地域， 寻觅新的油气田或油气藏，储量评价那么是油气勘探的重要 成果。本节内容将涉及到油气资源与储量的分级分类、计算 方法和年度剩余可采储量、储采比的计算等内容。
• 一.油气资源与储量的分类分级 • 资源是一个广义的物质名词。它是人类在地球上赖以生存
对于气藏来说，在其投入开发之后，由于消费井的消费，呵斥地层 压力的下降，因此，对于具有边底水的气藏，其主要驱动机理为，边 底水的驱动，以及气藏本体内天然气和储层岩石与束缚水的弹性膨胀 作用。对于没有边底水或边底水不活泼的气藏，其主要驱动机理为定 容耗费式驱动。在一样的地质条件下，定容耗费式气藏的采收率会比 水驱气藏要高出一倍左右，而且水驱愈活泼，那么对气藏采收率的影 响愈大。由于气藏的驱动机理比较简单，本节主要讨论油藏的驱动机 理和驱动类型。
.
油气藏评价
一.天然水驱
在原始地层条件下，当油藏的 边部或底部与宽广或比较宽广的 天然水域相连通时，在油藏投入 开发之后，由于在含油部分产生 的地层压降，会延续地向外传送 到天然水域，引起天然水域内的 地层水和储层岩石的累加式弹性 膨胀作用，并呵斥对油藏含油部 分的水侵作用。天然水域愈大， 浸透率愈高，那么水驱作用愈强。 假设天然水域的储层与地面具有 稳定供水的露头相连通，那么可 构成到达供采平衡和地层压力略 降的理想水驱条件。天然水驱， 又可以根据油藏的类型和油水分 布的产状，划分为边水驱动和底 水驱动。在图1-4上给出了一个 具有有限边水油藏的剖面图和俯 视图。

油气藏类型判别方法

油气藏类型判别方法

2800 | 50 | 20
4000 中渗透 | 高渗透 稠油
500 高粘油 50 |
挥发油：挥发性强、收缩性高，体积系数大于1.75 高凝油：凝固点大于40℃
油气藏类型判别方法
凝析气藏相态特征
凝析气藏是一种特殊类型的油气藏。
主要特征： 在原始状况下，地层中流体 以气相存在，而在开采过程 中，随着压力的降低，逐渐
（一）油气藏类型判别—— 2.三元组成判别法
凝析油 天然气 挥发油
常规黑油
重油
24056 i GEi Mi
油水气体当量： （ i=o，w）
油气藏流体组成三角图
油气藏类型判别方法
（一）油气藏类型判别—— 3.相图判别法
干气藏
等温降压过 程与露点线 相交
湿气藏
凝析气藏
常规油藏
1. 临界点向右偏转，泡点线逐渐向高温方向扩展，露点线则逐渐缩小。 2.两相区范围逐渐变大，液态含量等值线逐渐向高温高压区展开。
油藏 20～70 0.5～1.3 20～80 30～600
根据不同组分的摩尔含量作方框图
油气藏类型判别方法
（二）油气藏分类
埋藏深度（m）
浅层
|
中深层
|
深层
|
超深层
1500 渗透性（10-3μm2） 特低渗透 | 绝对渗透率 原油粘度（mPa· s) 低粘油 地层条件 凝析油：相对密度小于0.8 10 | 5 中粘油 低渗透
有密度较小的液态凝析油析
出，称为“反凝析现象”。 一般凝析油油质较好。
200 250 300 350 400 450
∞ ＞15000
无 无 透明～浅绿 草黄～深绿 深绿～黑色 黑褐色
0.78～0.80 1000～17000 0.82～0.85 0.72～0.90 0.85～1.00 250～1400 50～250 ＜50

油气藏的类型.

油气藏的类型.

1、挤压背斜油气藏
◆ L 层油 气藏：不对 称背斜圈闭， 南翼倾角 200 － 300，北 翼600－800， 长短轴之比3： 1，闭合高度 800m。被逆 断层及横断 层所切割。 老君庙背斜油藏综合图
2、基底升降背斜油气藏
3、塑性拱张背斜油气藏
4、披覆背斜油气藏
+ + + + +
+
5、逆牵引背斜油气藏
油气藏的类型
一 二 三 四 五
构造油气藏 地层油气藏 岩性油气藏 特殊类型油气藏 复合油气藏
一、构造油气藏
由于构造运动使储集层褶皱或断裂而形 构造油气藏系指地壳运动使地层发生变 成的圈闭称为构造圈闭。在构造圈闭中形成 的油气藏叫构造油气藏。 形或变位而形成的构造圈闭中的油气聚集。
圈闭的成因均为构造作用的结果。
（1）遮挡物——封闭作用 （2）油气运移的通道——开启性
纵向上： 断层带具有的封闭性取决于：
断层性质 断面产状 断开地层岩性 断层带内流体活动
横向上： 断层带具有的封闭性取决于：
断层两盘岩性组合及配置关系、断距
断层油气藏的类型
（1）按断层与 储层平面组合 关系分类：
断鼻油气藏
断块油气藏：
弧形断层断块油气藏
渗流地下水的动水压力与油气运移的浮力方 向相反、大小大致相等时，可阻挡和聚集油 气，形成水动力油气藏。
背斜型
在水动力作用下平缓背斜内油气分布情况示意图
鼻状构造型
单斜型
渗透率不同导致不同地区 水流速度不同，使油气在局 部地区聚集而形成。
（二）水封闭油气藏
一 二 三 四 五
构造油气藏 地层油气藏 岩性油气藏 特殊类型油气藏 复合油气藏

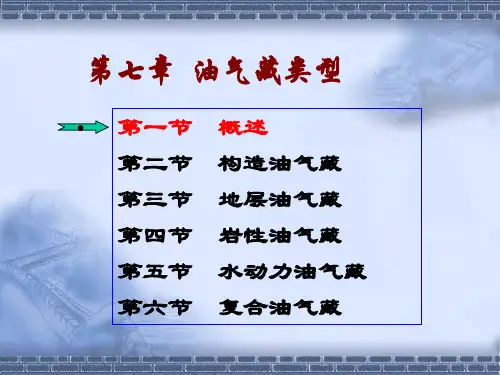

第七章油气藏类型 Microsoft PowerPoint 演示文稿

第七章油气藏类型 Microsoft PowerPoint 演示文稿
岩与圈闭之间的良好通道，也可与储层、不整合面一起
成为油气的长距离运移的通道。油气藏形成后，开启的
断层可使油气沿断层向上运移，在上部地层形成次生油 气藏或直接运移至地表造成散失破坏。
（2）通道和破坏作用
•断层活动期：
——开启，可作运移通道，也可破坏原生油气藏 ——封闭 •间歇期：
•多期活动性断层：
——早期的利于油气聚集，后期的则不利。
分布：快速沉积的三角洲，盆倾断层，背斜高点顺断层有迁移 分布
形成机理
沉积过程中，由于张性断层的块断活动及重力滑 动，边沉积边断裂，堆积在同生断层下降盘上的砂泥
主要分布在断陷盆地靠近边界断裂一侧， 岩地层沿断层面下滑，使地层产生逆牵引（与正牵引
沿断层走向，呈串珠状分布。我国渤海湾盆 比较），形成了这种特殊的“滚动背斜”圈闭。
由侧向挤压应力为主的褶皱作用而形成的背
斜圈闭的油气聚集。
2、基底升降背斜油气藏（与基底活动有关） 稳定地台区，盆 地内部基底活动， 差异升降，使沉积 盖层发生变形，形 成宽缓背斜。 ☆特点：两翼缓、倾角小，H闭较小，S闭较大， 特点 多分布在裂谷型含油气盆地中，常成组、成带分 布，组成长垣或隆起带。背斜的形成具有继承性。
藏
逆 断层 断 块油 气 藏
A A
构 造裂 缝 油 气藏
A A
岩 体 刺 穿 油 气 藏
盐 体刺 穿 油气 藏
A A
泥 火山 刺 穿油 气 藏
A A
岩 浆 挡 油气 藏
潜 伏剥 蚀 突起 油 气藏
A A
潜 伏剥 蚀 构造 油 气藏
A A
地 层超 覆 油 气藏
3．断层油气藏形成条件
1）断层在纵横向是封闭的；
2）断层位于储层的上倾方向；

石油地质学-第六讲油气藏类型

石油地质学-第六讲油气藏类型

2、弧形断层断块油气藏
A
B
A
B
在倾斜储集层的上倾方向， 为一向上倾凸出的弯曲断层面 所包围
§1构造油气藏 （Structure Reservoir）
二、断层油气藏 ( Faulted- Reservoir)
3、交叉断层断块油气藏
A
B
A
B
储集层上倾方向为两条相交 叉的断层包围
§1构造油气藏 （Structure Reservoir）
对塑性较大的泥质岩所形成的背斜较明显，倾角稍大些；而对较硬的 砂岩及石灰岩所形成的背斜常不如前者明显，倾角较平缓。潜山上部的 背斜，常反映下伏潜山的形状，但其闭合度总是比潜山高度小，并向上 递减，倾角也是愈向上愈小。在成因上很难与基底隆起有关的背斜区分 开。
4、披覆背斜油气藏
图为我国华北含油气盆地济阳凹陷的孤岛油田 基底为由奥陶系石灰岩和白云岩组成的剥蚀突起， 其翼部超覆沉积有下第三系地层，顶部则被上第三 系馆陶组及明化镇组所覆盖，形成较大规模的披盖 构造。
断层圈闭的形成条件是断层必须是起封闭作用的， 那么在平面上必须是断层线与储集层的构造等高线构 成闭合的状态才能形成圈闭。
断层油气藏的基本特征：（1）主要是沿断层附近储 集层因岩层被挤压破裂而渗透性变好；（2）断层的发 育使油气藏复杂化，构造断裂带内的油气藏被断层切 割为许多断块，分隔性强，（3）各断块内含油层位、 含油高度、含油面积很不一致；（4）油气常富集在断 层靠油源一侧。
(
挤 压 背 斜 ）
Section and top structure map of L layer through the Lao Jun temple oil field
(挤压背斜）
2、基底升降背斜油气藏

《油气藏评价》课件

《油气藏评价》课件

3
油气藏开发的关键技术
讨论实施油气藏开发所需的关键技术、设备和方法。
第五分：油气藏评价的应用
油气公司的发展决策
说明油气藏评价对于油气公司制定 发展战略和决策的重要性。
能源战略的制定
解释油气藏评价在能源战略制定中 的应用和决策过程。
油气工作者的进修与发展
讲述油气藏评价对油气工作者进修 和发展的指导作用。

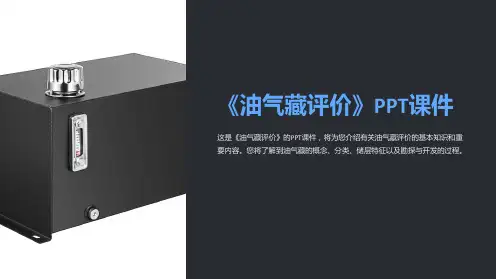

《油气藏评价》PPT课件
这是《油气藏评价》的PPT课件，将为您介绍有关油气藏评价的基本知识和重 要内容。您将了解到油气藏的概念、分类、储层特征以及勘探与开发的过程。
第一部分：介绍油气藏
概念与分类
解释油气藏的含义，并介绍其 常见的分类方法。
储层的形成与特征
探讨油气储层是如何形成的， 并描述其特征和性质。
勘探与开发
讲解油气藏的勘探和开发过程， 以及其中涉及的关键步骤和技 术。
第二部分：油气藏评价的基本内容
1 油气资源量评价
介绍如何评估油气藏中的资源量，以支持决策和规划。
2 油气储量评价
讲解评估油气储量的方法，以及与储量计算相关的因素和工具。
3 油气藏分布与规模评价
探讨油气藏的分布模式和规模评价方法，以帮助识别潜在的生产区域。
结束语
总结油气藏评价的基础和重要性，并探讨未来油气工业的发展趋势和挑战。
第三部分：油气藏评价的方法
地质方法
使用岩石学、古地理学和地球物理学等方法来评价油 气藏的地质特征。
工程方法
包括储层物性测试、动态数据分析和模拟技术等工程 手段来评价油气藏。
第四部分：油气藏预测与开发
1
油气藏预测与评价的重要性
说明油气藏预测与评价对于有效开发和生产的重要性。

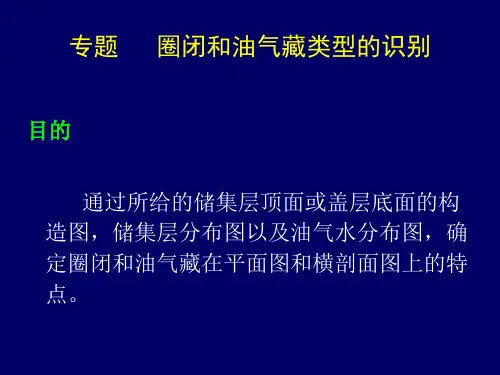

圈闭和油气藏类型判别

圈闭和油气藏类型判别

有时可能出现两个圈闭共享同一个溢出点（如：图4-4中SBC点）。一个圈闭内部不能 出现溢出点。如果在一个地区若干圈闭联合形成一个大的“统一圈闭”，则它好象也有 “溢出点”（如：图4-4中SD点），但它不是最高溢出点，不是真正的溢出点。这类“统 一圈闭”不是单一圈闭，可以称为一个特定地区的一个“联合圈闭”或“复式圈闭” （composite trap）。“复式圈闭”的“溢出点”位置随图幅范围的不同而不同，没有客 观性。一个圈闭默认含义是指单一的圈闭，它的溢出点位置和圈闭几何学特征是客观的。
圈闭和油气藏的概念
圈闭是储集层中能聚集和保存油气的场所（或容器），圈闭 中存在有工业价值的油气聚集就成为油气藏。
圈闭构成要素：储集层、封闭条件
油气藏：单一圈闭中的油气聚集（地壳中最基本的油气聚集
单元），在一个油气藏中具有统一的压力系统和油（气）水界面。
油气藏的构成要素：圈闭、油气水流体
圈闭和油气藏的度量
3、确定闭合面积 闭合面积一般是指通过溢出点等势平面与非渗透面交线所围限面积的水平投影。 在静水条件下，因为等势平面与非渗透面交线与构造等高线平行，闭合面积就是溢出点 构造等高线所限的面积。如：图4-4中三个圈闭面积为三个划细实线部分。图4-4中通过“溢 出点”SD的储集层顶面等高线（点线）与断层面和储集层尖灭线也共同围限的“复式圈闭” 面积，这种圈闭的面积可能会随图幅范围扩大而扩大，不是单一圈闭面积。 在动水条件下，闭合面积为过溢出点等势面与非渗透层底面交线所围限面积。 此外，对于没有溢出点的圈闭，其闭合面积等于储集体的边界所圈定的面积。
（二）油气藏的度量
油气藏的度量是指评价一个圈闭内油气藏的体积。 1、有关概念（参见图4-3） 油（气）柱高度：油（气）藏顶点到油（气）水界面的垂直距离。 显然它小于或等于闭合高度。 含油（气）边界：圈闭内油水界面与储集层顶面的交线。

第六章油气藏类型PPT课件

第六章油气藏类型PPT课件

☆盐、膏、欠压实泥岩， 密度比上覆地层低，受不均衡压力作用，上拱形成背斜
14
第14页/共68页
5、滚动背斜油气藏（与同生断层有关）
☆同生断层：边沉积边断裂。常伴逆牵引（滚动背斜）。 在断块活动及重力滑动作用下，堆积在同生断层下降盘上
的砂泥岩地层沿断层面下滑，使地层产生逆牵引，形成了“滚 动背斜”圈闭。
2.分类方案： 按圈闭成因分类：构造、地层、岩性、 水动力、复合
4
第4页/共68页
断块油气藏
潜山油气藏
地
层 油 气
地层不整合 遮挡油气藏
藏
地层超覆 油气藏
岩性上倾尖 灭油气藏
岩
砂岩透镜体
性
油气藏
油
气
藏
物性封闭油气藏
生物礁油气藏
水
构造鼻型水
动
动力油气藏
力
油
气
单斜型水动
藏
力油气藏
复
构造—地层油气藏
合
油
24
第24页/共68页
断层带的封闭性取决于：
（3）断开地层岩性： ——软地层（泥等）多时：封闭； 脆性地层多：开启。
（4）断层带内流体活动： ——流体中溶解物沉淀→封闭； 沿断层带运移油气被氧化、沥青化→封闭。
25
第25页/共68页
（5） 断层活动性
•断层活动时期： ——开启，可作运移通道，也可破坏原生油气藏
12
第12页/共68页
3 、披覆背斜油气藏（与潜山和差异压实有关）
+ +++ + +
☆潜山上覆地层薄，翼部地层厚，差异压实，形成平缓 背斜。继承古凸起或者沿沉积基底的隆起形态而发育形成。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

75～275 深绿～黑色
重质黑油 0.85～1.00
＜50
40～80
＞225
黑褐色
-
2
油气藏类型判别方法
（一）油气藏类型判别—— 2.三元组成判别法
三元组成判别油气藏类型图
-
3
油气藏类型判别方法
（一）油气藏类型判别—— 2.三元组成判别法
凝析油 挥发油
常规黑油
天然气
重油
油气藏流体组成三角图
-
GEi
0.75
＞15000
凝析气藏 0.78～0.80 1000～17000
轻质油藏 0.82～0.85 25 ＜2 2～15 10～20 15～40
0.6～0.65 ＜20
无
0.65～0.85 ＜20
无
0.65～0.85 20～40 透明～浅绿
0.65～0.85 35～80 草黄～深绿
（一）油气藏类型判别—— 4.液体体积百分数判别法
液体百分数（%）
100 80 60 40 20
黑油
挥发油
近临界挥发油 近临界凝析气
高含油凝析气
0 0
中低含油凝析气
0.2
0.4
0.6
0.8
无因次压力＝地层压力
1
饱和压力
无因次压力
液体体积百分数与无因次压力关系图
-
6
油气藏类型判别方法
（一）油气藏类型判别—— 5.方框图法
挥发油：挥发性强、收缩性高，体积系数大于1.75
高凝油：凝固点大于40℃
-
8
油气藏类型判别方法
凝析气藏相态特征
凝析气藏是一种特殊类型的油气藏。
主要特征： 在原始状况下，地层中流体
以气相存在，而在开采过程中， 随着压力的降低，逐渐有密度 较小的液态凝析油析出，称为 “反凝析现象”。
一般凝析油油质较好。
-
7
油气藏类型判别方法
（二）油气藏分类
埋藏深度（m） 浅层 |
1500
渗透性（10-3μm2） 特低渗透 |
绝对渗透率
10
原油粘度（mPa·s) 低粘油 |
地层条件
5
中深层 | 2800
低渗透 | 50
中粘油 | 20
深层 | 超深层 4000
中渗透 | 高渗透 500
高粘油 | 稠油 50
凝析油：相对密度小于0.8
-
200 250 300 350 400 450 9
24056i
Mi
油水气体当量： （ i=o，w）
4
油气藏类型判别方法
（一）油气藏类型判别—— 3.相图判别法
干气藏
等温降压过 程与露点线
相交
湿气藏
凝析气藏
常规油藏
1. 临界点向右偏转，泡点线逐渐向高温方向扩展，露点线则逐渐缩小。
2.两相区范围逐渐变大，液态含量等- 值线逐渐向高温高压区展开。
5
油气藏类型判别方法
类型
气藏
无油环 凝析气藏
C2+
0～5.0
5.0～15
C2/C3
4～10
2.2～6.0
100C2/(C3+C4) 300～1500 170～400
100C2+/C1
0～5
5～15
带油环 凝析气藏
10～30 1～3
50～200 10～40
油藏 20～70 0.5～1.3 20～80 30～600
根据不同组分的摩尔含量作方框图

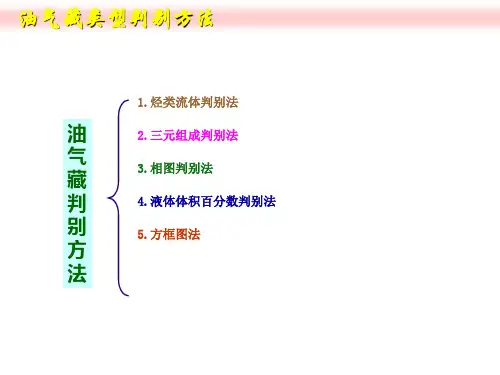

油气藏类型判别方法
1.烃类流体判别法
油
2.三元组成判别法
气
藏
3.相图判别法
判
4.液体体积百分数判别法
别
5.方框图法
方
法
-
1
油气藏类型判别方法
（一）油气藏类型判别——1.烃类流体判别法
油气藏烃类流体分类
指标 液烃地面
类型
相对密度
气油比
C7+摩尔 百分数
气体 相对密度
平均 分子量
烃类颜色
干气藏
∞
湿气藏
