德力西KGT微电脑时控开关说明书

kg316t时控开关说明书_德力西时控开关kg316t怎么设置kg316t时控开关说明书_德力西时控开关kg316t怎么设置德力西这款时控开关其实设置起来还是很简单的，所谓会者不难，难者不会，为了照顾广大的朋友，我们还是来讲讲具体怎么设置吧。

一、怎么设置时间如图所示，出厂时时控开关已经设定好时间，如果需要自己设置时间，只需要按住“时钟”按钮不要松开，然后按“星期”可以设置星期，按“时”可以设置小时，按“分”可以设置分钟，是不是很简单呢～二、怎么设置几点开几点关德力西这款时控开关最多可以设置10个时段的开和关，即每天可以设置10个时间段的开关。

设定第一个时段的开启时间:按一下“定时”按钮，液晶显示屏显示上图所示，出现“1开”字样，再按“时”和“分”即可设定几点几分开启。

设定第一个时段的关闭时间:再按一下“定时”按钮，液晶显示屏显示上图所示，出现“1关”字样，再按“时”和“分”即可设定几点几分关闭。

以此类推，如果要设置第二个、第三个等时段，继续按“定时”按钮，液晶显示屏将显示“2开”、“2关”、“3开”、“3关”等字样，依次设置开启时间点和关闭时间点即可。

按“定时”按钮，再按“星期”按钮，即可设置一周之内哪天按照设置的时间开启和关闭。

三、如何取消已经设置的时间段如果想取消某一个设定好的时间段，只需要按“定时”按钮，当出现自己所需要取消的时间点时，按“取消/恢复”按钮即可取消。

定时开关设置好之后，按一次“时钟”按钮即可显示当前时间，若不按也可以，大约10秒钟之后会默认回到当前时间界面。

四、时控开关通电时的状态时控开关接上电源时，面板上面绿灯亮表示电路有电，红绿灯同时亮表示开关接通。

五、如何设置手动起动，而不是自动起动按“自动/手动”按钮，即可在手动和自动上面切换，只需“?”符号调到相应的位置即可。

时控开关使用说明书（一）产品的结构说明：
（二）液晶显示屏显示符号解释：
3、检查:连按“设定”键检查所设定的时间是否正确;
4、修改:发现定时设定错误，先按“设定”调至该次定时时间，按取消/恢复”键清除，再按“时”、“分”、“星期”重新设定；
5、结束检查:按“时钟”键结束定时设置，回到时钟运行状态。

6、手动控制:按开/自动/关”键，即可实现对负载的手动开关控。

（五）举例说明：
注意：
本产品使用充电电池，为防止产品过度放电损坏电池，产品应每2个月需要接入电源充电48小时以上；在储藏转运过程中出现显示模糊或不显示的原因，为电池电量不足，只需将产品接入电源半小时并按复位键重新启动即可恢复正常。

德力西KG316T 微电脑 时控开关说明书 一、概述 1.1适用范围 适用于交流50/60HZ 电压380V 及以下的控制设备中，作样式定时元件。

可按照预订时间接通或断开各种控制电路的电源，适用于路灯、霓虹灯、广告牌灯、广播电视设备以及各种家用电器。

1.2型号定义1.3正常工作条件及安装条件 ——－5摄氏度；额定控制电源电压变化范围为85%——110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏金属和绝缘体与灰尘；在雨雪侵蚀不到的地方。

二．结构特性 本时控开关采用八位微处理器芯片。

直接封装在PCB 板上，外围使用贴片元件、表面安装LCD 液晶显示屏，大功率继电器输出；电池可更换。

三．技术特性 3.1额定绝缘电压Ui ：380V ； 3.2额定耐冲击电压Uimp ：AC1.5KV ； 3.3使用类别下各个额定工作电压Ue/额定工作电流Ie ： AC-15Uc/Ie ：AC240V/2A ；Uc/Ie ：AC380V/1.9A ； 3.4额定发热电流Ith ：10A ； 3.5额定控制电源电压Us ：AC50/60HZ;220V/380V ； 3.6污染等级：3； 3.7外壳防护等级：IP50； 3.8负载功率：（阻性负载：6KW ；感性负载：1.8KW ； 电机负载：1.2KW ；灯负载：0.9KW ）；3.9走时误差：小于2秒/天；3.10开关次数：日/周循环10次开关；3.11开关时间：可按日或周循环；3.12最长控制时间：168小时，最短时间1分钟； 3.13机械寿命最少1000,000次；3.14电寿命：100,000次； 3.15与短路保护器（SCPD ）的协调配合：推荐使用SCPD 为PT16-00，10A 的熔断器，基本保护类型“1”型协调配合，即时控开关在短路条件下不应对人及设备引起危害，在未修理或更换零件前，不得继续使用。

在选用不同型号规格的熔断器时，原有的协调配合可能失效。

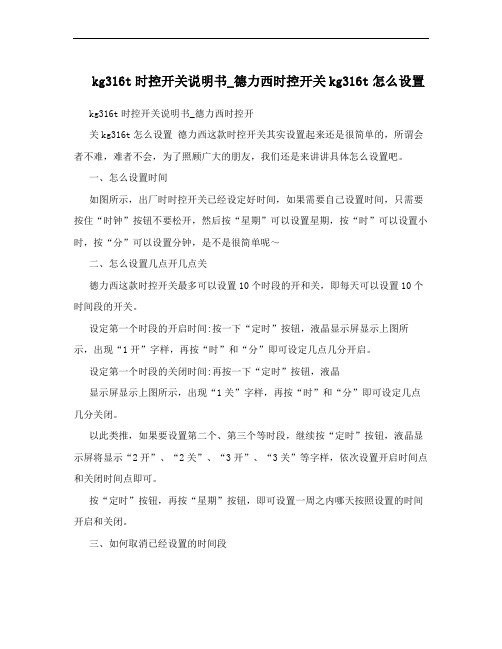

kg316t时控开关说明书_德力西时控开关kg316t怎么设置德力西这款时控开关其实设置起来还是很简单的，所谓会者不难，难者不会，为了照顾广大的朋友，我们还是来讲讲具体怎么设置吧。

一、怎么设置时间如图所示，出厂时时控开关已经设定好时间，如果需要自己设置时间，只需要按住“时钟”按钮不要松开，然后按“星期”可以设置星期，按“时”可以设置小时，按“分”可以设置分钟，是不是很简单呢！二、怎么设置几点开几点关德力西这款时控开关最多可以设置10个时段的开和关，即每天可以设置10个时间段的开关。

设定第一个时段的开启时间：按一下“定时”按钮，液晶显示屏显示上图所示，出现“1开”字样，再按“时”和“分”即可设定几点几分开启。

设定第一个时段的关闭时间：再按一下“定时”按钮，液晶显示屏显示上图所示，出现“1关”字样，再按“时”和“分”即可设定几点几分关闭。

以此类推，如果要设置第二个、第三个等时段，继续按“定时”按钮，液晶显示屏将显示“2开”、“2关”、“3开”、“3关”等字样，依次设置开启时间点和关闭时间点即可。

按“定时”按钮，再按“星期”按钮，即可设置一周之内哪天按照设置的时间开启和关闭。

三、如何取消已经设置的时间段如果想取消某一个设定好的时间段，只需要按“定时”按钮，当出现自己所需要取消的时间点时，按“取消/恢复”按钮即可取消。

定时开关设置好之后，按一次“时钟”按钮即可显示当前时间，若不按也可以，大约10秒钟之后会默认回到当前时间界面。

四、时控开关通电时的状态时控开关接上电源时，面板上面绿灯亮表示电路有电，红绿灯同时亮表示开关接通。

五、如何设置手动起动，而不是自动起动按“自动/手动”按钮，即可在手动和自动上面切换，只需“▼”符号调到相应的位置即可。

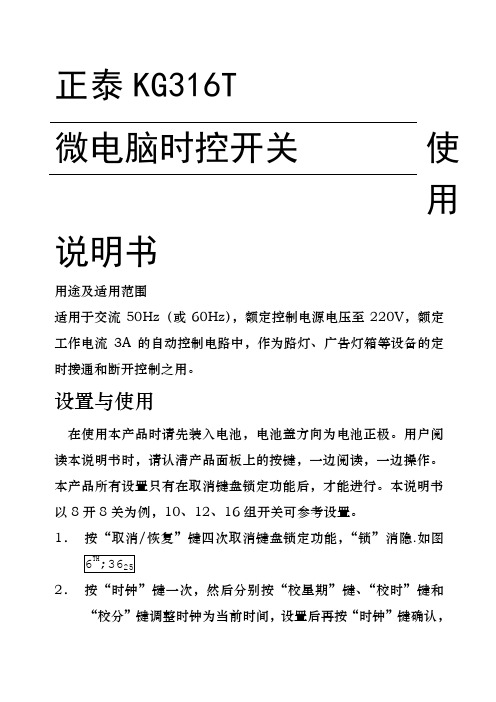

正泰KG316T使微电脑时控开关用说明书用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键和“校分”5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，”图样，如图将其余各组的时间消除，使液晶显示出“--；--6．按“星期”键，可设定工作模式，如表所示时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。

德力西K G T微电脑时控开关说明书集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]德力西KG316T微电脑时控开关说明书一、概述适用范围适用于交流50/60HZ电压380V及以下的控制设备中，作样式定时元件。

可按照预订时间接通或断开各种控制电路的电源，适用于路灯、霓虹灯、广告牌灯、广播电视设备以及各种家用电器。

型号定义KG 316 T - □额定电源电压:见时控设计序号开关正常工作条件及安装条件使用环境：海拔不超过2000米；周围环境温度+40摄氏度——－5摄氏度；额定控制电源电压变化范围为85%——110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏金属和绝缘体与灰尘；在雨雪侵蚀不到的地方。

二．结构特性本时控开关采用八位微处理器芯片。

直接封装在PCB板上，外围使用贴片元件、表面安装LCD液晶显示屏，大功率继电器输出；电池可更换。

三．技术特性额定绝缘电压Ui：380V；额定耐冲击电压Uimp：；使用类别下各个额定工作电压Ue/额定工作电流Ie：AC-15 Uc/Ie：AC240V/2A；Uc/Ie：AC380V/；额定发热电流Ith：10A；额定控制电源电压Us：AC50/60HZ;220V/380V；污染等级：3；外壳防护等级：IP50；负载功率：（阻性负载：6KW；感性负载：；电机负载：；灯负载：）；走时误差：小于2秒/天；开关次数：日/周循环10次开关；开关时间：可按日或周循环；最长控制时间：168小时，最短时间1分钟；机械寿命最少1000,000次；电寿命：100,000次；与短路保护器（SCPD）的协调配合：推荐使用SCPD为PT16-00，10A的熔断器，基本保护类型“1”型协调配合，即时控开关在短路条件下不应对人及设备引起危害，在未修理或更换零件前，不得继续使用。

在选用不同型号规格的熔断器时，原有的协调配合可能失效。

四．产品外型及安装尺寸：外型及安装开孔尺寸（或采用35mm标准导轨安装）五．安装、使用操作调时钟（出厂已经调整好）如需再调整按住“时钟键”不放的同时再按“校星期、校时键、校分键”，调整北京时间。

正泰KG316T微电脑时控开关使用说明书用途及适用范围适用于交流50Hz（或60Hz），额定控制电源电压至220V，额定工作电流3A的自动控制电路中，作为路灯、广告灯箱等设备的定时接通和断开控制之用。

设置与使用在使用本产品时请先装入电池，电池盖方向为电池正极。

用户阅读本说明书时，请认清产品面板上的按键，一边阅读，一边操作。

本产品所有设置只有在取消键盘锁定功能后，才能进行。

本说明书以8开8关为例，10、12、16组开关可参考设置。

1．按“取消/恢复”键四次取消键盘锁定功能，“锁”消隐.如图2．按“时钟”键一次，然后分别按“校星期”键、“校时”键和“校分”键调整时钟为当前时间，设置后再按“时钟”键确认，液晶显示屏将显示当前时间。

3．按一下“定时”键，液晶显示屏左下方出“I ON”字样（表示第一次开启时间）再按“校星期”键，“校时”键和“校分”键，输入所需开启时间，如图所示4．再按一下“定时”键，液晶显示屏左下方出“I OFF”字样（表示第一次关闭时间）。

再按“校星期”键、“校时”键5．继续按动“定时”键，显示屏左下方将依次显示（2 ON、2OFF……8 ON、8OFF），参考以上步骤设置其余各组的开关时间。

如果每天只开，关一次，则必须按“取消/恢复”键，将其余各组的时间消除，使液晶显示出“--；--”图样，6．按“星期”键，可设定工作模式，如表所示7．定时设置完毕，应按“时钟”键，使液晶显示屏显示当前时间，如果不按“时钟”键，时控开关将在30秒后自动转换到时钟模式。

8．按接线图正确接线，接通电源，面板上红灯亮；开关接通后，绿灯亮，输出端有220V电压输出。

9．按动“自动/手动”键，可直接开、关电路。

要让开关自动动作时，应先按动此键将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

注意事项1．本开关进线只能接交流220V电源，切勿接入其它电源。

德力西KG316T微电脑时控开关说明书一、概述适用范围适用于交流50/60HZ电压380V及以下的控制设备中，作样式定时元件。

可按照预订时间接通或断开各种控制电路的电源，适用于路灯、霓虹灯、广告牌灯、广播电视设备以及各种家用电器。

型号定义KG 316 T - □额定电源电压:见时控设计序号开关正常工作条件及安装条件使用环境：海拔不超过2000米；周围环境温度+40摄氏度——－5摄氏度；额定控制电源电压变化范围为85%——110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏金属和绝缘体与灰尘；在雨雪侵蚀不到的地方。

二．结构特性本时控开关采用八位微处理器芯片。

直接封装在PCB板上，外围使用贴片元件、表面安装LCD液晶显示屏，大功率继电器输出；电池可更换。

三．技术特性额定绝缘电压Ui：380V；额定耐冲击电压Uimp：；使用类别下各个额定工作电压Ue/额定工作电流Ie：AC-15 Uc/Ie：AC240V/2A；Uc/Ie：AC380V/；额定发热电流Ith：10A；额定控制电源电压Us：AC50/60HZ;220V/380V；污染等级：3；外壳防护等级：IP50；负载功率：（阻性负载：6KW；感性负载：；电机负载：；灯负载：）；走时误差：小于2秒/天；开关次数：日/周循环10次开关；开关时间：可按日或周循环；最长控制时间：168小时，最短时间1分钟；机械寿命最少1000,000次；电寿命：100,000次；与短路保护器（SCPD）的协调配合：推荐使用SCPD为PT16-00，10A的熔断器，基本保护类型“1”型协调配合，即时控开关在短路条件下不应对人及设备引起危害，在未修理或更换零件前，不得继续使用。

在选用不同型号规格的熔断器时，原有的协调配合可能失效。

四．产品外型及安装尺寸：外型及安装开孔尺寸（或采用35mm标准导轨安装）五．安装、使用操作调时钟（出厂已经调整好）如需再调整按住“时钟键”不放的同时再按“校星期、校时键、校分键”，调整北京时间。

德力西KG316T微电脑时控开关说明书一、概述适用范围适用于交流50/60HZ电压380V及以下的控制设备中，作样式定时元件。

可按照预订时间接通或断开各种控制电路的电源，适用于路灯、霓虹灯、广告牌灯、广播电视设备以及各种家用电器。

型号定义KG 316 T -额定电源电压:见时控设计序号开关正常工作条件及安装条件使用环境：海拔不超过2000米；周围环境温度+40摄氏度——－5摄氏度；额定控制电源电压变化范围为85%——110%额定电压；在无严重震动和爆炸危险的介质中，且介质中无足以腐蚀金属和破坏金属和绝缘体与灰尘；在雨雪侵蚀不到的地方。

二．结构特性本时控开关采用八位微处理器芯片。

直接封装在PCB板上，外围使用贴片元件、表面安装LCD液晶显示屏，大功率继电器输出；电池可更换。

三．技术特性额定绝缘电压Ui：380V；额定耐冲击电压Uimp：；使用类别下各个额定工作电压Ue/额定工作电流Ie：AC-15 Uc/Ie：AC240V/2A；Uc/Ie：AC380V/；额定发热电流Ith：10A；额定控制电源电压Us：AC50/60HZ;220V/380V；污染等级：3；外壳防护等级：IP50；负载功率：（阻性负载：6KW；感性负载：；电机负载：；灯负载：）；走时误差：小于2秒/天；开关次数：日/周循环10次开关；开关时间：可按日或周循环；最长控制时间：168小时，最短时间1分钟；机械寿命最少1000,000次；电寿命：100,000次；与短路保护器（SCPD）的协调配合：推荐使用SCPD为PT16-00，10A的熔断器，基本保护类型“1”型协调配合，即时控开关在短路条件下不应对人及设备引起危害，在未修理或更换零件前，不得继续使用。

在选用不同型号规格的熔断器时，原有的协调配合可能失效。

四．产品外型及安装尺寸：外型及安装开孔尺寸（或采用35mm标准导轨安装）五．安装、使用操作调时钟（出厂已经调整好）如需再调整按住“时钟键”不放的同时再按“校星期、校时键、校分键”，调整北京时间。
