2018年全国各地中考物理真题分类汇编欧姆定律目录一、单选题 (1)二、多选题 (7)三、填空题 (9)四、实验题 (13)五、计算题 (20)六、综合题 (24)七、参考答案………………………………………第26页.一、单选题1．（2018·广东）如1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如2图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V 2．（2018·山东省枣庄）在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数不变，电压表的示数不变D. 电流表的示数变小，电压表的示数不变3．（2018·四川省自贡）如图所示的电路，电源电压保持不变，闭合开关S，当滑片P向左移动时，下列说法正确的是（）A. 电流表示数变小B. 电流表示数变大C. 电压表示数变小D. 电压表示数不变4．（2018·四川省达州）如图所示电路，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列判断正确的是（）A. 电压表V1示数与电流表A的比值变大B. 电压表V2示数与电流表A的比值不变C. 电压表V1示数的变化量大于电压表V2示数的变化量D. 电压表V1示数的变化量小于电压表V2示数的变化量5．（2018·南京）如图所示电路，闭合开关，甲乙两灯均发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小到几乎为零，造成此现象的原因可能是（）A. 甲灯短路B. 乙灯短路C. 甲灯断路D. 乙灯断路6．（2018·湖北省襄阳）如图所示，电源电压恒定。

2018中考物理物理真题欧姆定律汇编一.选择题1．已知R1∶R2=2∶3,将它们接在如右图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是A．I1∶I2 =3∶2 U1∶U2=1∶1B．I1∶I2=3∶2 U1∶U2=3∶2C．I1∶I2=2∶3 U1∶U2 =1∶1D．I1∶I2 =1∶1 U1∶U2 =2∶32．如图所示，小明在探究串联电路电流规律实验中，闭合开关后，两灯均不亮，他用一个电流表去检测电路故障。

当电流表接A、B两点时两灯均不亮；当电流表接B、C两点时，有一盏灯亮了，且电流表有示数，产生这一现象的原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路3．如图甲所示的电路中，R0为定值电阻，在移动滑动变阻器R滑片的过程中，描绘出了如图乙所示的滑动变阻器消耗电功率与电流关系图象，以下计算结果错误的是（）A．滑动变阻器消耗的最大功率为3.6WB．电源电压为12VC．滑动变阻器最大阻值为100ΩD．R0的阻值为20Ω4．如图所示的电路中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（）A．B．C．D．5．如图所示的电路，闭合开关后，下列说法正确的是（）A．当滑片P向右移动时，电压表示数变小B．当滑片P向右移动时，电流表A2示数变小C．当滑片P向左移动时，电路消耗的总功率变大D．当滑片P向左移动时，电流表A1示数变小6．如图，电源电压恒为8V，电压表量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω，1A”，灯泡L 标有“6V，3W”字样．若闭合开关，在保证电路元件安全的情况下，不考虑灯丝电阻变化，则下列说法正确的是（）A．电压表示数的变化范围是0～3VB．电流表示数的变化范围是0.25A～0.5AC．滑动变阻器的阻值变化范围是4Ω～7.2ΩD．灯泡L 的功率变化范围是0.75W～3W7.（多选）如图所示，电源电压保持不变，R2=50 Ω，闭合S1，断开S2，R1的电功率P1=0. 1 W，电压表示数为U1。

2018全国中考物理真题汇编【专题十八】欧姆定律1．在“探究通过导体的电流与电压的关系”实验中，经过多次实验后，得到I—U图像如下图所示，则正确的是2．根据欧姆定律，下列说法中正确的是A．通过导体的电流越大，这段导体的电阻就越小B．导体两端的电压越大，这段导体的电阻就越大C．通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比D．导体两端的电压为零时，电阻值也为零3．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I﹣图像，如图乙所示。

分析图像可知，当导体的电阻为＿＿＿Ω时，通过它的电流为0.2A；实验过程中，小明控制导体两端的电压为＿＿＿＿V.4．甲、乙两地相距40km，在甲乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω。

现输电线某处发生短路，为确定短路位置，检修人员在甲地用电压表、电流表和电源接成如图所示的电路进行测量。

当电压表的示数为3.0V时，电流表的示数为0.5A，则短路位置离甲地的距离为＿＿＿m。

5．定值电阻甲和乙中的电流与其两端的电压关系如图所示，由图像可得：（1）甲的电阻为＿＿＿＿＿＿＿Ω；（2）当通过乙的电流为0.5A时，其消耗电功率为＿＿＿＿＿＿＿＿W；（3）若将甲和乙并联后接在电压为2V电源两端，则干路中的电流为＿＿＿＿＿＿A。

6．（多选）如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，可以测出未知电阻R x阻值的电路是7．实验室中所使用的电流表是南小量程电流表改装而成。

在图甲中是满偏电流（即小量程电流表允许通过的最大电流）I g=3mA的电流表，其电阻R g=10Ω，现借助一个定值电阻R0把它改装为一个量程为3A的电流表，如图乙所示，下列判断正确的是A．达到满偏时两端电压0.03 V，R0约100000ΩB．达到满偏时两端电压0.03 V，R0约0.01ΩC．达到满偏时两端电压3 0V，R0约100000ΩD．达到满偏时两端电压3 0V，R0约0.01Ω8．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲∶U乙＝5∶4，则R1∶R2＝＿＿＿＿；当开关S断开，甲、乙为电流表时，两表示数之比是I甲∶I乙＝＿＿＿＿。

2018年初中物理《欧姆定律》中考真题精选含解析一．选择题（共37小题）1．（2018•临沂）如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω．下列说法正确的是（）A．通过电阻R1的电流为0.5AB．电源电压为5VC．电阻R1的阻值为15ΩD．若断开开关S2，电流表A1示数变大2．（2018•岳阳二模）如图所示，电源电压保持不变，开关S闭合后，灯L1，L2都能正常工作，甲、乙两个电表的示数之比是2：3，此时灯L l，L2的电阻之比是（）A．2：1 B．1：2 C．3：2 D．2：3 3．（2018•广东一模）如图所示，当S断开，甲、乙两表是电流表时，两示数之比I甲：I乙=3：5；当S闭合，甲、乙两表是电压表时（）A．两表的示数之比U甲：U乙=5：3B．两表的示数之比U甲：U乙=2：5C．R1与R2的电阻之比R1：R2=5：3D．R1与R2的电阻之比R1：R2=3：24．（2017秋•肥城市期末）在测量小灯泡电阻的实验中，小明误把电流表与电压表互换（如图所示），其它连接均正确，闭合开关前将滑动变阻器的滑片移至最右端。

闭合开关后，下列说法正确是（）①灯泡不亮；②电流表被烧坏；③电压表没有示数：④移动滑动变阻器的滑片，两表示数基本不变A．①②B．①④C．②③D．③④5．（2017秋•宝鸡期末）李敏同学观察到某导体两端的电压为4.0V时，流过它的电流为0.5A，若将该导体两端的电压变为原来的2倍，则该导体的电阻和导体中的电流分别为（）A．16Ω，0.5A B．4Ω，1A C．8Ω，0.5A D．8Ω，1A 6．（2018•德州模拟）如图甲是灯泡L和电阻R的I﹣U关系图象。

将L和R以两种不同的方式接在同一电源上，如图乙和丙。

若乙图中U1：U2=m，丙图中I1：I2=n，则下列关系式中正确的是（）A．m=n B．m＜n C．m＞n D．mn=17．（2017秋•让胡路区校级期末）有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示。

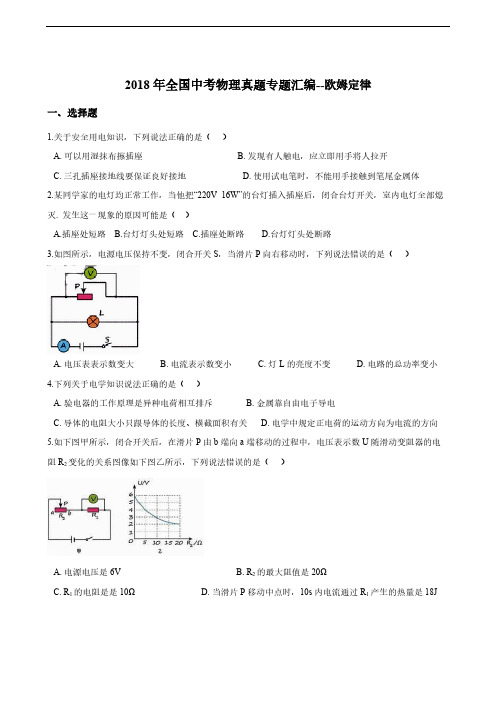

2018年全国中考物理真题专题汇编--欧姆定律一、选择题1.关于安全用电知识，下列说法正确的是（）A. 可以用湿抹布擦插座B. 发现有人触电，应立即用手将人拉开C. 三孔插座接地线要保证良好接地D. 使用试电笔时，不能用手接触到笔尾金属体2.某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭. 发生这一现象的原因可能是（）A.插座处短路B.台灯灯头处短路C.插座处断路D.台灯灯头处断路3.如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是（）A. 电压表表示数变大B. 电流表示数变小C. 灯L的亮度不变D. 电路的总功率变小4.下列关于电学知识说法正确的是（）A. 验电器的工作原理是异种电荷相互排斥B. 金属靠自由电子导电C. 导体的电阻大小只跟导体的长度、横截面积有关D. 电学中规定正电荷的运动方向为电流的方向5.如下图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如下图乙所示，下列说法错误的是（）A. 电源电压是6VB. R2的最大阻值是20ΩC. R1的电阻是是10ΩD. 当滑片P移动中点时，10s内电流通过R1产生的热量是18J6.如下图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表的示数是2.5V, 的示数是3.8V,则电压表的示数是 ( )A. 1.3VB. 2.5VC. 3.8VD. 6.3V7.如图所示的电路，电源电压U=12V保持不变，滑动变阻器R0标有“100Ω 1A”字样，灯泡L标有“6V 6W”字样（灯丝电阻不随温度而变化），电流表量程为0～0.6A，电压表量程为0～15V. 为了确保测量准确，要求电表的示数不小于其最大测量值的1/3，要使测量准确并确保电路安全，下列判断正确的是（）A.灯泡L消耗的最小功率是0.24WB.正常发光时灯丝的电阻是12ΩC.电路中电流的变化范围是0.11A～0.6AD.滑动变阻器阻值的变化范围是14Ω～48Ω8.如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中. 闭合开关S，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2示数的变化量分别为△U1、△U2.下列说法正确的是（）A. V1示数变大，V2示数不变B. V1示数变大，△U1＞△U2C. V2示数变小，V2示数和电流表示数之比变小D. V2示数变小，V2示数和电流表示数之比不变9.新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改，额定电流16A的延长线插座，导线最小标称横截面积由1mm2提升到1.5mm2.增大导线横截面积的目的是（）A. 增大导线的电阻B. 减小通过导线的电流C. 增大导线的电压D. 减小导线发热的功率10.家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分别测试电路中的a、b、c、d四点（如图所示），只有测a点时氖管发光，若电路中只有一处故障，则故障可能是（）A. 进户零线断路B. 灯泡L断路C. 开关S接触不良D. 导线cd断路二、填空题11.如图所示，测电笔正确的使用方法是________（选填”甲”或“乙”），已知测电笔的电阻约为1.1×106Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220V 40W”灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的________倍（结果保留到整数）。

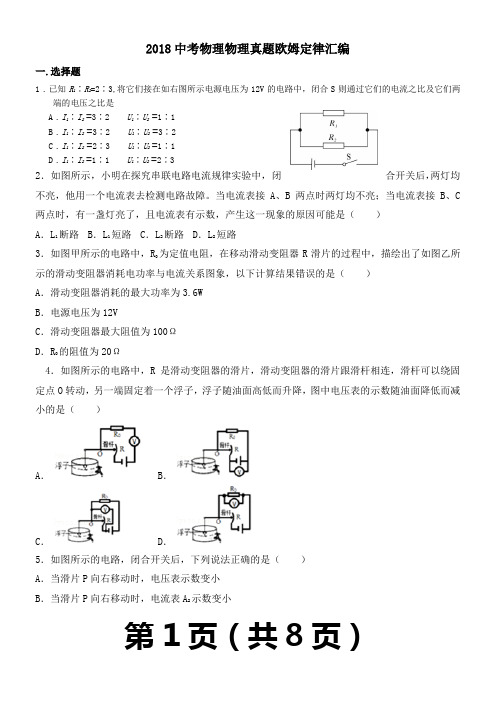

2018中考物理物理真题欧姆定律汇编一.选择题1．已知R1∶R2=2∶3,将它们接在如右图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是A．I1∶I2 =3∶2 U1∶U2=1∶1B．I1∶I2=3∶2U1∶U2=3∶2C．I1∶I2=2∶3 U1∶U2 =1∶1D．I1∶I2 =1∶1 U1∶U2 =2∶32．如图所示，小明在探究串联电路电流规律实验中，闭合开关后，两灯均不亮，他用一个电流表去检测电路故障。

当电流表接A、B两点时两灯均不亮；当电流表接B、C 两点时，有一盏灯亮了，且电流表有示数，产生这一现象的原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路3．如图甲所示的电路中，R为定值电阻，在移动滑动变阻器R滑片的过程中，描绘出了如图乙所示的滑动变阻器消耗电功率与电流关系图象，以下计算结果错误的是（）A．滑动变阻器消耗的最大功率为3.6WB．电源电压为12VC．滑动变阻器最大阻值为100ΩD．R的阻值为20Ω4．如图所示的电路中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（）A．B．C．D．5．如图所示的电路，闭合开关后，下列说法正确的是（）A．当滑片P向右移动时，电压表示数变小B．当滑片P向右移动时，电流表A2示数变小第1页（共8页）C．当滑片P向左移动时，电路消耗的总功率变大D．当滑片P向左移动时，电流表A1示数变小6．如图，电源电压恒为8V，电压表量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω，1A”，灯泡L 标有“6V，3W”字样．若闭合开关，在保证电路元件安全的情况下，不考虑灯丝电阻变化，则下列说法正确的是（）A．电压表示数的变化范围是0～3VB．电流表示数的变化范围是0.25A～0.5AC．滑动变阻器的阻值变化范围是4Ω～7.2ΩD．灯泡L 的功率变化范围是0.75W～3W7.（多选）如图所示，电源电压保持不变，R2=50 Ω，闭合S1，断开S2，R1的电功率P1=0. 1 W，电压表示数为U1。

第17讲欧姆定律主要考查从动态电路分析，探究电流、电压和电阻的关系，测电阻，欧姆定律的计算，常与电功率结合出现在压轴题中．题型多以选择题、实验探究题、计算题的形式出现．近三年在河北省中考中的具体情况如下表：考点考点内容年份20132015题号2238(1、2)2238(1、3)34题型选择题计算题选择题计算题实验探究题分值33357考查内容欧姆定律的应用动态电路分析图像的应用电路分析及考点1欧姆定律的应用探究电流跟考点2电压、电阻的关系电流跟电压、电阻的关系欧姆定律的探究探究目的电流与电压的关系电流与电阻的关系控制________不变，改变________实验方法___________法实验设计控制______不变，改变_________电路图滑动变阻保护电路器的作用改变电阻两端电压实验图像实验结论电阻一定时，电流与电压成___比电压一定时，电流与电阻成____比控制电阻两端电压不变评估交流利用不同规格的器材多次进行实验，可避免实验的偶然性和特殊性，从而得出普遍性的结论欧姆定律及其应用内容导体中的电流，跟导体两端的电压成_____，跟导体的电阻成______公式I=____________适用纯电阻电路对应关系：定律中电流、电压和电阻是针对同一导体或同一段电路在同一时刻而言的理解因果关系：电流随电压和电阻的变化而变化，即电压、电阻是因，电流是果变形关系：U=IR 、R=U/I 只表示数量关系，只适用于数学计算，不反映物理规律【提示】“导体的电阻与导体中的电流成反比”这个说法是错误的．原因一：漏掉了“导体两端电压一定”这个前提条件；原因二：弄错了“物理量之间的因果关系”．电阻的串联和并联连接方式图示理解公式关系式R 1R 2【提示】(1)并联电路的总电阻利用公式R ＝计算较为方便．R 1＋R 2R 1(2)n 个相同的电阻R 1串联，总电阻R ＝nR 1；n 个相同的电阻R 1并联，总电阻R ＝.n伏安法测电阻测量工具原理电路图电路连接接线过程中，开关处于_________状态滑动变阻器连入______________先连接电路中串联部分，再将电压表并联在被测电阻两端电压表和电流表电阻的串联电阻的并联相当于增加了电阻的________总电阻比分电阻______相当于增加了电阻的___________总电阻比分电阻_________R ＝R 1＋R 2串联分压：U 1∶U 2=R 1∶R 21/R ＝1/R 1＋1/R 2并联分流：I 1∶I 2=R 2∶R 1R=U/I【提示】(1)滑动变阻器的作用：①保护电路；②改变电阻两端电压和通过电阻的电流，从而实现多次测量．(2)测量定值电阻时，应多次测量求平均值，以减小实验误差．测量小灯泡的电阻时，由于灯丝的电阻受温度影响明显，故不能将多次测量结果求平均值作为灯丝的电阻．命题点1欧姆定律的比例运用(多选)(2015·石家庄新华区模拟)在如图所示的电路中，电源两端电压保持不变，R 1＝2R 3，当开关S 1、S 2都闭合时，电压表V 1、V 2的示数之比为5∶3，则( )A ．R 1与R 2电阻比为2∶3B ．S 1闭合、S 2断开时，电压表V 1、V 2的示数之比3∶2C ．S 1、S 2都闭合与S 1闭合、S 2断开时电路中电流之比为6∶5D ．S 1、S 2都闭合与S 1闭合、S 2断开时R 1消耗功率之比为6∶5首先分析电路的连接方式，然后根据不同电路的分压、分流特点来判断，串联电路电压与电阻成正比，并联电路电流与电阻成反比．1．(·福州)如图所示，电源电压保持不变，开关S 闭合后，灯L 1、L 2都能正常工作，甲、乙两个电表的示数之比是2∶3，此时灯L 1、L 2的电阻之比是( )A ．2∶1B ．1∶2C ．3∶2D ．2∶32．(·鄂州)如图所示，电源电压不变，当只闭合S 1时，电流表A 1示数为I 1，电流表A 2示数为I 2.当开关S 1、S 2都闭合时，电流表A 1示数为I 1′，电流表A 2示数为I 2′，I 2∶I 1＝2∶3，I 2′∶I 1′＝4∶7，则电阻R 1∶R 2∶R 3的比值为( )A ．2∶3∶4B ．3∶4∶7C ．2∶1∶4D ．4∶2∶1命题点2欧姆定律结合电学图像问题(2015·河北结课)甲和乙两灯的额定电压均为6 V ，图是甲、乙两灯的电流随其两端电压变化的曲线．现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，则电源电压最大为( )A ．6 VB ．8 VC ．10 VD ．12 V明确横纵坐标含义，分析电路不同状态，结合串联电路电流相等、并联电路电压相等的特点，与电学图像的相应数值联系，联立等式，求解．3．(2015·乐山)小灯泡L 和电阻R 中电流随电压变化情况如图所示，由图像可知，电阻R 的阻值为________Ω.若将它们并联接在电压为2 V 的电源两端，电路中的总电流为________A.4．(2015·遂宁)标有“6 V 4.8 W”的小灯泡L 和标有“6 V 3.6 W”的小型电加热器R ，它们电流与电压变化的关系如图甲所示．现将它们连入图乙所示电路中，闭合开关S ，其中一用电器正常工作，下列说法正确的是( )A ．灯泡的电阻与电压和电流有关B ．电源电压为10.5 VC ．如果电源电压减小5 V 时，电压表与电流表示数的比值变小D ．如果电源电压减小5 V 时，通过灯泡的电流为0.3 A 命题点3欧姆定律的综合计算(2015·河北)如图甲所示的电路中，电源电压不变，小灯泡的额定电压为2.5V ，变阻器的最大阻值R 为定值电阻R 0的三倍．闭合开关S ，当滑片P 置于某点时，电压表示数为2.5V ，电流表示数为I 1，当滑片P 置于最右端时，电流表示数为I 2，且I 1∶I 2＝5∶4.两次变阻器连入电路的电阻之比R 1∶R ＝8∶15.图乙是该小灯泡I －U 图像．求：(1)小灯泡正常发光时的电阻值；(2)滑片置于最右端时，小灯泡的实际功率；(3)电源电压．先分析电路的连接方式，再根据欧姆定律I＝U/R及其变形R＝U/I、U＝IR，同时结合串、并联电路的特点来解决问题，也经常与图像、电路安全问题结合．＝10Ω.当闭合开关S，滑动变5．(2015·厦门)如图甲所示，电源电压保持不变，R1阻器滑片P从a端移动到b端，两电表示数变化关系用图乙线段AB表示．求：(1)电源电压；(2)滑片P 滑到ab 中点时电压表的示数．命题点探究电流与电压和电阻的关系本实验探究电流与电压和电阻的关系在中考中重点考查以下几个方面：(1)根据电路图连接实物图或改错；(2)故障分析；(3)电流表和电压表的读数及量程的选择；(4)分析实验数据得出结论；(5)设计实验电路图、表格或实验过程；(6)滑动变阻器的作用及规格的选择；(7)对实验进行评估；(8)与其他实验的联系．(·河北)探究“电流与电阻的关系”．器材有：滑动变阻器、开关、电源(电压恒为6 V)各一个，电流表、电压表各一块，三个定值电阻(10Ω、15Ω、20Ω)，导线若干．(1)图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线．(2)电路连接正确后，闭合开关前，滑片应置于________(填“A”或“B”)端．(3)闭合开关后，移动滑片，使与电阻(20Ω)并联的电压表示数为4 V ，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表1所示．老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据．当他把5Ω的电阻接入电路时，要使电压表示数仍为4V ，实验不能继续进行，其原因是____________________________．改变连接后，当电压表示数仍为4 V 时，电流表示数为________A(如图乙所示)．表1电压U/V 电阻R/Ω4201510电流I/A 0.200.800.40综合分析数据可得：电压一定时，________________________________．【拓展】小明又利用上述实验器材探究“电流与电压的关系”，将滑片从一端移到另一端的过程中，收集的实验数据填入了表2中．表2电压R/Ω电阻U/V 电流I/A1020.230.340.450.560.6(4)分析表2中数据可得：电阻一定时，________________________________．(5)分析可知，小明使用的变阻器的最大阻值为________Ω.在探究电流与电压的关系时，必须保持导体的电阻不变，需要调节滑动变阻器来改变导体两端的电压，这样来研究电流随电压的变化关系；在探究电流与电阻的关系时，必须保持导体两端的电压不变，需要更换不同阻值的电阻来研究电流随电阻的变化关系．因此，需要在更换电阻后调节滑动变阻器使更换后的电阻两端电压与更换前的电阻两端电压相等．(6)实验完成后，某同学归纳了滑动变阻器在不同情况下的不同作用：①滑动变阻器本身的作用：通过改变接入电路中电阻线的________来改变电路中的电阻，从而来改变电路中的电流；②在探究电阻R 不变时，研究通过它的电流与其两端电压的关系时，滑动变阻器的作用：通过改变电路中的电流从而来改变______________________；③在探究电阻两端的电压不变时，研究通过它的电流与电阻大小的关系时，滑动变阻器的作用：通过改变电路中的电流从而来________________________．第17讲欧姆定律一、选择题1．(2015·福州)图中，能正确描述电阻一定时，电流随电压变化的图像是( )2．(2015·雅安)某学习小组在一次实验探究中利用电压表和电流表测得了多组数据，记录如下表．请根据表中给出的数据，判断分析出他们实验时的电路可能是图中的( )U/V I/A3.00.202.50.302.00.401.80.441.50.501.30.543．(2015·株洲)如图，电源电压恒定，电阻R 1＝10Ω，R 2＝15Ω，R 阻值一定但未知，当单刀双掷开关S 掷向a(同时与b 断开)时，电压表示数为2.0V ，若掷向b(同时与a 断开)，电压表示数可能为( )A ．3.0 VB ．2.5 VC ．2.0 VD ．1.5 V4．(2015·河北结课)某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V 不变，灯泡上标有“2.5V 0.32A”字样，滑动变阻器上标有“50Ω1A”．闭合开关，将滑片P 滑到某一位置时，两电表的示数如图乙所示，则下列说法不正确的是( )A ．此时灯泡的电阻为8ΩB ．此时灯泡和滑动变阻器的阻值之比为8∶7C ．该电路能探究串联电路电流的特点D ．该电路能探究电流与电压的关系5．(2015·德州)同学们为敬老院的老人买了一辆电动轮椅，工作原理如图所示．操纵杆可以同时控制S 1和S 2两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退．已知蓄电池电压为24V ，定值电阻R 2为20Ω，R 1为滑动变阻器．下列对电路的判断正确的是( )A ．S 1接触点1，S 2接触点2时，轮椅前进B ．S 1和S 2都接触点1时，轮椅后退C ．轮椅后退时电路中的电流小于1.2 AD ．轮椅后退时电路中的电流为1.2 A6．(2015·临沂)如图所示的电路中，电源电压6V 保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω.当开关闭合，滑片由b 端向a 端移动的过程中，以下说法正确的是( )A ．电压表的示数减小B ．电压表示数与电流表示数的比值不变C ．当滑片移到中点时，电压表示数为2 VD ．当滑片移到a 端时，电流表示数为0.2 A7．(2015·泰安)如图所示电路，电源电压保持不变．闭合开关S ，当滑动变阻器的滑片P 从a 端滑到b 端的过程中，R 1、R 2的U －I 关系图像如图所示．则下列判断正确的是( )①图线甲是电阻R 1的“U－I”关系图像②电源电压为12 V ③电阻R 1的最小电功率为2.7 W ④滑动变阻器R 2的最大阻值为30ΩA ．只有①③正确B ．只有①④正确C ．只有②④正确D ．只有②③正确8．(多选)(2015·成都B 卷)在图甲所示的电路中，R 1是定值电阻，R 2是规格为“20Ω3 A”的滑动变阻器，在电路中正确连接一个电压表(图中未画出)．电源电压保持不变，闭合开关S ，滑动变阻器的滑片P 从b 端滑向a 端．当滑片P 在最右端b 处时，电压表示数如图乙所示；P 在中点时，电流表的示数为0.8A ，电压表示数如图丙所示(电压表选用的量程与乙图不同)．下列说法正确的是( )A ．电压表并联在R 2两端B ．电源电压是9 VC ．R 1的阻值是5ΩD ．R 1消耗的最大功率是28.8 W二、填空题9．(2015·襄阳)如图所示，当电源电压为4 V 时，电压表的示数为1 V ；当电源电压增加到12 V 时，电流表的示数为1 A ．则电阻R 1＝________Ω，R 2＝________Ω.10．(2015·铜仁)如图所示，闭合开关S ，电压表V 1的示数为6V ，电压表V 2的示数为8 V ，电流表A 的示数为0.5 A ，电源电压是12 V ，则R 2两端的电压为________V ，R 1＝________Ω.11．(·南京)如图所示，电源电压恒定，R 1＝20Ω.闭合开关S ，断开开关S 1，电流表示数是0.3 A ；若再闭合S 1，发现电流表示数变化了0.2 A ，则电源电压为________V ，R 2的阻值为________Ω.12．(·泉州)如图甲所示的电路中，电源电压不变，R 0为定值电阻，R 为电阻箱．闭合开关S 后，调节电阻箱R 的阻值，得到电压表示数U 与电阻箱阻值R 的变化关系如图乙所示，则可求出电源电压为________V ，R 0的阻值为________Ω.三、实验探究题13．(2015·张家口二模)小红按图甲所示的电路探究电流跟电压的关系．(1)根据图甲，将图乙中的实物电路连接完整．(要求变阻器滑片向右移动时，电流表的示数变大)(2)正确连接电路后，闭合开关．①若发现电流表和电压表的示数都很大，这说明小红在实验操作上存在的问题是____________________________________．②若电压表示数约为3 V ，但无论怎样移动变阻器滑片，电流表示数始终为0，则电路中出现的故障可能是____________．(3)排除故障后，调节变阻器的滑片，测出通过电阻R 的电流值和对应的电压值如下表，分析表中的数据可得出的结论是：________________________________．电压U(V)电流I(A)10.120.330.3(4)为了使上述实验结论更具有普遍性，你认为还应进行下列的哪一项操作？答：________.A ．换用电压不同的电源再做实验B ．换用阻值不同的电阻再做实验(5)实验过程中老师提醒说通电时间不能太长，否则会引起实验数据的较大差异，你认为其中的道理是________________________________________________________________________．(6)现将图乙中的电阻R 换成一个额定电压为3.8 V 、阻值约为10Ω的小灯泡，若要测出该小灯泡的额定功率，则原实验电路中必须更换的器材是________．14．(2015·武汉)图甲是某同学探究电流与电阻的关系的实验电路．已知电源电压恒为4.5 V ，滑动变阻器规格为“20Ω 1 A”，可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、20Ω、25Ω和30Ω.(1)该同学根据图甲连接的实物电路如图乙所示，其中一根导线连接是错误的，请在图乙中将这根线打上“×”，并补画出正确的连线．(2)电路连接正确后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，此时电流表的示数如图丙所示，则电路中的电流为________A ；再将5Ω的定值电阻换成10Ω定值电阻进行实验，移动滑片直至电压表示数为________V ，并记录电流表的示数．(3)该同学还想多测几组数据，但他不能选用的定值电阻是____________________．四、计算题15．(2015·唐山市路南区一模)在如图所示的电路中，灯泡标有“12 V 6 W”，滑动变阻器R 1标有“100Ω 1 A”，电压表量程为0～15 V ，电流表量程为0～0.6 A ，只闭合开关S 1、S 2，滑动变阻器连入电路阻值为16Ω时，灯泡正常发光；只闭合开关S 1、S 3时，电流表的示数为0.2 A ，忽略温度对灯丝电阻的影响．求：(1)灯泡的电阻；(2)R 2的阻值；(3)只闭合开关S 1、S 2时，为了保护元件的安全，滑动变阻器连入电路的阻值范围．一、选择题1．(2015·贵港)小珍用如图所示的电路进行实验，R 0为定值电阻，闭合开关S 后，当滑片P 在某两点之间滑动时，电流表的示数变化范围是0.5～2 A ，电压表的示数变化范围是4～10 V ．小珍通过推算，得出四个结论：①定值电阻R 0的阻值为5Ω；②变阻器连入电路的电阻变化范围是2～20Ω；③电源电压为15 V ；④电路消耗的总功率的变化范围为6～24 W.上述结论中，正确的是( )A ．①②B ．③④C ．②④D ．①③2．(·资阳)如图所示的电路，已知电流表的量程为0～0.6A ，电压表的量程为0～3V ，定值电阻R 1的阻值为10Ω，滑动变阻器R 2的最大阻值为50Ω，电源电压为6 V ．开关S 闭合后，在滑动变阻器滑片滑动的过程中，保证电流表、电压表不被烧坏的条件是( )A．电压表最小示数是1 VB．滑动变阻器滑片允许滑到最左端C．电路中允许通过的最大电流是0.6 AD．滑动变阻器滑片移动的过程中，电流表先达到最大量程3．(2015·山西)如图为一种握力计和它的工作原理示意图．电源电压恒定不变，握力起保护电路作用，其电阻值为5Ω，弹簧一端的显示表是由电流表改装而成，定值电阻R2滑片P在电阻R的最上端时不施加力，移动到最下端时施加的力最大(弹簧的电阻不计)．该1握力计测量范围为0～300N，电路中电流变化范围0.1～0.6A．则下列判断正确的是( )A．握力300 N时电路中电流为0.6 AB．握力计工作电路的电源电压为3 V连入电路阻值变化范围0～30ΩC．R1消耗的最小功率为0.5 WD．R2二、填空题4．(2015·南京)小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根1据实验的数据绘出了I－图像，如图乙所示．分析图像可知，当导体的电阻为________ΩR时，通过它的电流为0.2 A，当电流分别为0.25 A和0.5 A时，接入电路的导体的电阻之比为________；实验过程中，小明控制导体两端的电压为________V.5．(·枣庄)如图甲所示的电路，开关闭合后，将滑动变阻器的滑片从最左端移到最右端，得到电路其中两个电压表的示数随电流变化的图像，如图乙所示，则电源电压为________V，滑动变阻器的最大阻值为________Ω，其中图像________(填“A”或“B”)是电压表V随电流变化的图像．26．(·巴中)两电阻R 1＝6Ω，R 2＝9Ω，当它们串联接在电源电压为3 V 的电路两端，通过它们的电流I ＝________A ，加在R 1、R 2两端的电压之比U 1∶U 2＝________；当R 1、R 2并联接在原电路中，通过R 1、R 2的电流之比I 1∶I 2＝________，通过R 1、R 2的发热之比Q 1∶Q 2＝________.三、计算题7．(2015·石家庄桥西区模拟)如图所示，电源电压不变，R 1＝12Ω，小灯泡标有“6V 12 W”(假设电阻不变)．(1)若只闭合S 1，电流表示数为0.8 A ，则电源电压为多大？(2)当三个开关都闭合时，将滑片P 移动到b 端，电流表的示数为1.2 A ，则滑动变阻器的最大阻值是多少？(3)只闭合开关S 2时，移动滑片P 到某一位置时，滑动变阻器消耗的功率为9 W ，则此时电流表的示数是多少？参考答案考点解读考点1控制变量电阻电阻两端电压电阻两端电压电阻正反U考点2正比反比R考点3长度横截面积大小考点4断开最大阻值各个击破例1ABC 例2B U例3(1)由图像可知：当U L ＝2.5V 时，I 1＝I L ＝0.25 A ，因为I ＝，所以灯泡正常发RU L 2.5 V 4光时的电阻R L ＝＝＝10Ω；(2)当滑片置于最右端时，L 、R 0及R 串联．由于I 2＝I L 0.25 A 5I 1＝0.2A ，由图像可知，灯泡两端电压U′L ＝1V ，小灯泡的实际功率P′L ＝U′L I 2＝1V×0.2U′L 1 VA ＝0.2 W ；(3)当滑片置于最右端时，灯泡的电阻R′L ＝＝＝5Ω，由于U ＝I 1(R LI 20.2 A ＋R 0＋R 1)①U ＝I 2(R′L ＋R 0＋R)②已知R 1∶R＝8∶15③R ＝3R 0④将R L ＝10Ω、R′L ＝5Ω、I 1＝0.25 A 、I 2＝0.2 A 代入方程组①②③④中解得：U ＝9 V.题组训练 1.B 2.C 3.200.35 4.D5.(1)当滑动变阻器滑片P 在b 端时，R 1两端电压即为电源电压，由欧姆定律I ＝U/R 得U ＝IR 1＝0.6 A×10Ω＝6 V ，所以电源电压是6 V ；(2)由图像知，当滑动变阻器滑片P 在a 端时，U 2＝4 V ，I′＝0.2 A ，滑动变阻器最大阻值R 2＝U 2/I′＝4 V/0.2 A ＝20Ω，滑片P 滑到ab 中点时，R 中＝R 2/2＝10Ω，由于R 中＝R 1，串联电路U 中/R 中＝U 1/R 1，所以U 中＝U 1＝U/2＝3 V ，所以，滑片P 滑到ab 中点时，电压表的示数是3 V.实验突破例(1)(2)A (3)电流超过了电流表所选的量程0.8通过导体的电流与电阻成反比(4)通过导体的电流与电压成正比(5)20拓展训练(6)①长度②定值电阻两端的电压③保持用电器两端电压不变整合集训基础过关1．A 2.C 3.B 4.D 5.C 6.B 7.C 8.CD 9.9310.2811.63012.121013．(1)(2)①滑动变阻器的滑片没有在最大值处②电阻断路(3)电阻一定时，电流与电压成正比(4)B (5)电阻的大小会随温度的变化而变化(6)电源14．(1)(2)0.42(3)20Ω、25Ω和30ΩP L 额 6 W U L 额12 V15.(1)灯泡额定电流：I ＝I L ＝＝＝0.5 A ，灯泡电阻：R L ＝＝＝24Ω；U L 额12 V I L 额0.5 A (2)只闭合S 1、S 2，灯泡与R 1串联，灯泡正常发光，R 总1＝R L ＋R 1＝24Ω＋16Ω＝40Ω，U 20 V＝IR 总1＝0.5A×40Ω＝20V ，只闭合S 1、S 3，灯泡和R 2串联，电路总电阻：R 总2＝U/I ＝0.2 A ＝100Ω，电阻R 2的阻值：R 2＝R 总2－R L ＝100Ω－24Ω＝76Ω；(3)为保护灯泡安全，最大电流为I ＝0.5 A ，滑动变阻器的阻值最小，R 总3＝U/I ＝20 V/0.5 A ＝40Ω，R 1＝R 总3－R 2＝40Ω－24Ω＝16Ω，为保护电压表安全，U 1最大＝15 V ，滑动变阻器的阻值最大，U L ＝U －U 1＝20 V －15 V ＝5 V ，I ＝U L /R L ＝5 V/24Ω＝5/24 A ，R 2＝U 1/I ＝72Ω.能力提升1．C 2.A 3.B 4.102∶12 5.920A 6.0.22∶33∶23∶2U U L （6 V ）7.(1)由P ＝可得，灯泡的电阻：R L ＝＝＝3Ω，若只闭合S 1，灯泡L 与R 1R P L 12 W U串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，由I ＝可R 得，电源的电压：U ＝I(R 1＋R L )＝0.8A×(12Ω＋3Ω)＝12V ；(2)当S 1、S 2、S 3都闭合时，将滑片P 移动到b 端，R 1与滑动变阻器的最大阻值并联，电流表测干路电流，因并联电路中U 12 V各支路两端的电压相等，所以，通过R 1的电流：I 1＝＝＝1 A ，因并联电路中干路电R 112Ω流等于各支路电流之和，所以，通过滑动变阻器的电流：I 滑＝I′－I 1＝1.2A －1A ＝0.2A ，U 12 V 则滑动变阻器的最大阻值：R 滑＝＝＝60Ω；(3)只闭合S 2时，移动滑片P 到某一位I 滑0.2 A U置时，灯泡L 与滑动变阻器串联，电流表测电路中的电流，此时电路中的电流：I″＝R L ＋R 滑′12 V 12 V 22＝，滑动变阻器消耗的电功率：P 滑＝(I″)R 滑′＝()×R 滑′＝9W ，3Ω＋R 滑′3Ω＋R 滑′整理可得，(R 滑′)－10R 滑′＋9Ω＝0，解得：R 滑′＝9Ω或R 滑′＝1Ω，对应的电流U 12 V U 12 V 为：I″＝＝＝1 A ，I″＝＝＝3 A ，因灯泡的额定R L ＋R 滑′3Ω＋9ΩR L ＋R 滑′3Ω＋1ΩU L 12 W电流I L ＝＝＝ 2 A ，所以，此时电路中的电流表的示数为1 A.R L 6 V2222第19讲焦耳定律本讲内容在中考中命题多以生活中的用电器为背景，主要考查：电流的热效应，有时还与热学知识、效率的知识综合考查，题型多为填空题．近三年在河北省中考中的具体情况如下表：考点考点1考点内容电流热效应年份2013题号2526题型填空题填空题探究电流的热效应分值11考查内容纯电阻的焦耳定律焦耳定律实验探究探究电流通过导体时产生的热量跟电阻的关系实验装置探究电流通过导体时产生的热量跟电流的关系探究方法_________法、___________法设计方法通过液面高度的变化判断电阻产生热量的多少电阻串联的目的是控制_______和________相同结论补充在电流、通电时间相同的情况下，电阻越____，产生的热量越多将等大的电阻串联，然后再将第三个电阻与其中一个并联，目的是改变通过_______的大小在电阻、通电时间相同的情况下，通过的电流越_____，产生的热量越多若该试验用温度计和液体来做实验，应选煤油，因为煤油的________较小；两烧瓶中煤油的和________要相同；通过观察温度计的_______来判断电热的多少【提示】电流通过用电器，将电能转化为热能的现象叫电流的热效应．电流的热效应是电流的普遍现象．焦耳定律内容电流通过导体产生的热量跟_______成正比，跟______成正比，跟_____成正比222基本公式Q=I Rt （普遍适用）导出公式Q=W=Pt=UIt=U/Rt=I Rt （纯电阻使用）电热的利用和防止1．电热的利用——电热器原理组成优点电流的___效应主要结构：发热体清洁卫生，没有环境污染效率__________可以方便地控制和调节温度示例危害防止电饭煲、电烙铁、电烤箱烧坏用电器加速绝缘材料的老化造成输送电能过程中电能损失安装______________安装散热片安装_____________【提示】保险丝利用电热将自身烧断，从而保护电路中的导线不被烧坏，这里利用了“逆向思维”．2.电热危害及防止命题点1焦耳定律的理解与应用(2015·石家庄长安区模拟)一台线圈电阻为0.3Ω的电动机，接在12 V的电源上时，通过电动机的电流为0.5 A，在2 min内电流产生的热量是________J，转化成的机械能为________J.电学计算要分清纯电阻用电器和非纯电阻用电器的计算，纯电阻用电器Q＝W，非纯电阻用电器Q<W，电动机是非纯电阻电路，线圈产生的热量小于电动机正常工作时消耗的总电能．此时热量计算只能使用Q＝I Rt.21．(2015·宿迁)电炉中电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为( )A．通过导线的电流小于通过电阻丝的电流B．导线的绝缘皮隔热C．导线散热比电阻丝快D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少2．(2015·无锡)某物理兴趣小组想利用如图所示的装置比较铝和某种合金材料的导电性能．(1)他们应该选用____________和长度都相同的铝丝和合金丝．(2)在两个相同烧瓶分别装入等质量的煤油．接通电路后，他们发现甲烧瓶中煤油的温度比乙烧瓶中煤油的温度升高得慢，这说明________丝的导电性能较强．3．(2015·成都)如图所示，是晨晨同学探究焦耳定律的部分实验装置．已知R＝5Ω，甲＝10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝________ R乙联在电路．若电路中的电流为0.3 A，则甲电阻丝在1 min内产生的热量为________J.命题点2电热器的“多档”问题(2015·石家庄桥西区模拟)小明家新买了一个电热煎药壶，原本有高中低三档功率，用了一段时间后发现低温档不能工作，高温档和中温档发热相同．小明翻阅说明书查到电热煎药壶工作电路如图所示，小明想到造成故障的原因是________________，说明书上还写着“高温档400 W 、中温档200 W 、低温档100 W”的字样，那么小明应该找一个________Ω的电阻丝来修复这个壶，此壶在高温档工作________min 可使1L 、初温为20℃333的药液温度升高到100 ℃.[c 药液＝4.2×10J/(kg·℃)、ρ药液＝1×10 kg/m ，不计热量损失]多档电功率问题，关键是正确理解和画出高温档和低温档涉及的电路形式．对于家庭电U 路的电压，一般电压220 V 是不变量，据P ＝可知，功率与电阻成反比，即电路中的电阻R 越小，实际功率越大是高温档，反之是低温档，若电阻值居中，则对应中温档．常见的形式有：2a ．高温档：单接电热丝R 1，电功率P ＝U /R 1；低温档：R 1和R 2串联，其中若R 2为电热U 2丝，电功率P ＝，若R 2为外接电阻，电功率P ＝U 1/R 1，其中U 1＜U.R 1＋R 2b ．高温档：并联电热丝R 1和R 2，电功率P ＝U /R 总；低温档：单接R 1或R 2，电功率P 22＝U /R 1或P ＝U /R 2.222c ．高温档：并联电热丝R 1和R 2，电功率P ＝U /R 并＝U /R 1＋U /R 2；中温档：单接电热丝222R 1或R 2，电功率P ＝U /R 1或P ＝U /R 2；低温档：R 1和R 2串联，电功率P ＝U /( R 1＋R 2).4．(2015·河北模拟)某品牌电热饮水机有加热和保温两种工作状态，从说明书上收集到如下数据及如图所示的电路原理图(其中S 0为温控开关)．当开关S 0断开时，水箱中的水温度________(填“高”或“低”)，饮水机处于________状态．水箱中装满水后，闭合S ，333需要________min 可使水从25 ℃升高到85 ℃.[ρ水＝1×10 kg/m 、c 水＝4.2×10J/(kg·℃)]热水箱容量额定电压加热时的功率保温时的功率2 L 220 V 1 200 W 40 W2225．(2015·河北模拟)某同学家中有个自动电热水瓶，如图和表格是它的电路原理图及参数．A 为自动温控开关，当水的温度达到设定温度时自动断开电路；低于设定温度时，自3动接通电路．已知水的比热容为4.2×10J/(kg·℃)．则：。

中考物理欧姆定律专题一、欧姆定律选择题1．如图所示的电路，滑动变阻器的滑片向左滑动的过程中，电流表和电压表的示数变化是（）A. 电流表示数变小，电压表示数变大C. 电流表示数变大，电压表示数变小B.电流表、电压表示数都变大D.电流表、电压表示数都变小【答案】C【解析】【解答】根据图像，是灯泡和滑动变阻器的串联电路，电压表测量灯泡分压，当滑片向左滑动，电阻减小，滑动变阻器分压减小，灯泡分压变大，所以电压表示数变大，电流表示数变大， C符合题意。

故答案为： C.【分析】根据电阻变大时，电流减小，减小的电阻分压减小。

2．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的动的小磁针，闭合开关后，下列说法错误的是（）B 端有一个可自由转A.电磁铁的 A 端为 N 极B. 小磁针静止时，N 极水平指向左C.利用这一现象所揭示的原理可制成的设备是发电机D.当滑动变阻器滑动片 P 向右端移动，电磁铁磁性增强【答案】 C【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的 A 端是N 极，B端是S 极， A 不符合题意；B、电磁铁的 B 端是 S 极，由磁极间的作用规律可知，小磁针静止时，左端是极水平指向左， B 不符合题意；N 极，即NC、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁， C 错误，符合题意；D、当滑动变阻器滑动片 P 向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强， D 不符合题意；故答案为： C。

【分析】首先利用安培定则判断螺线管的磁极，再由磁极间的作用规律判断小磁针的指向；电磁感应是发电机的原理；由滑动变阻器的滑片移动可得出电路中电流的变化，则可得出螺线管中磁场的变化 .3．如图所示是电阻甲和乙的U﹣ I 图象，下列说法正确的是（）A.甲、乙两元件的电流与电压都成正比B.乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V 时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A 时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B 错误；C、甲、乙并联在2V 电源时，甲和乙电压都为由图象可知， I 甲=0.1A， I 乙=0.2A，故干路电流2V，I=I 甲+I 乙 =0.1A+0.2A=0.3A，故 C 正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P 甲 =U 甲 I 甲=4V×0.2A=0.8W，故 D 错误．故选 C．【分析】（ 1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI 计算甲的功率．4．如甲图所示的电路中，电源电压为 8V 恒定不变， R0为定值电阻， R 为滑动变阻器，闭合开关S 后，在滑片 P 滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是 1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与 R 串联，电压表测变阻器R 两端的电压，电流表测电路中的电流。

2018 年河北省初中毕业生升学文化课考试·物理一、选择题 ( 本大题共22 个小题，共47 分， 1～ 19 小题为单选题，每小题的四个选项中，只有一个选项符合题意，每小题 2 分； 20～ 22 小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，每小题 3 分，全选对的得 3 分，选对但不全的得 2 分，有错选或不选的不得分)15．下列数值最接近实际情况的是()A. 洗澡水的温度约为70 ℃B. 一部手机的质量约为 1 kgC. 普通居民楼每层高约为 5 mD. 声音在空气中的传播速度约为340m/s16. 下列有关声和电磁波的说法正确的是()A. 它们的传播都需要介质B. 它们都可以传递信息和能量C. 人听到的声音大小只跟发声体的振幅有关D. 开会时把手机调为静音是在传播过程中减弱噪声17. 下列与物态变化相关的说法正确的是()A.出汗时吹风扇感觉凉快，是因为风降低了室温B.石蜡和冰的熔化一样，都吸热但温度保持不变C.冬天人呼出的“白气”和露珠的形成原理相同D.因为雪的形成过程中吸收热量，所以下雪时天气变冷18.下列说法正确的是 ()A.静止的物体可能受到摩擦力的作用B.越高的拦河大坝，水的重力势能一定越大C.火车进站时需提前减速，是因为火车受到惯性作用D.地面上滚动的小球越滚越慢，是由于小球的惯性越来越小19.在“探究凸透镜成像的规律”实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰的像．则下列说法正确的是()第19 题图A.照相机应用了这一成像规律B.蜡烛燃烧一段时间后，光屏上的像会向下移C.蜡烛不动，将透镜移至 35 cm 处，移动光屏可能得到倒立的清晰像D.更换一个焦距小的凸透镜，只移动透镜仍可在光屏上得到清晰的像20. 下列有关电与磁的说法正确的是()A.磁感线是用来形象描述磁场的，并不真实存在B.悬吊着的小磁针静止时 N 极指向地理南极附近C.法拉第在世界上第一个发现了电与磁之间的联系21. 水平桌面上放置一底面积为S 的薄壁圆筒形容器，内盛某种液体，将质量分别为m A、 m B、m C，密度分别为ρρC 的均匀实心小球A、B、 C 放入液体中， A 球漂浮、 B 球悬浮、 C 球下沉，如图所示，A、ρ、B它们所受的浮力分别为 F A、F B、 F C.下列选项正确的是 ()第21 题图A.若 m A＝ m B＝ m C，则 F A＝ F B>F CB.将 C 球截去部分后，剩余部分可能上浮m AC. 只取出 A 球，容器中液面的高度降低了ρB SA B m ρ gC BD. 三球放入液体前后，液体对容器底部的压强变化了(m ＋ m ＋ρC )S22. 如图所示，电源电压不变，a、 b、 c 为电流表或电压表．只闭合S 时， a 表无示数， b 表有示数． S 、1 1S 都闭合时，滑片 P 向右滑动， c 表的示数不变，下列判断正确的是()2第22 题图A. a 表是电压表B. 先闭合开关S1，再闭合S2，电路中的总电流变大C.只闭合 S1，P 向右移动， R2两端的电压变化量与电流变化量的乘积大于其电功率的变化量D. 开关均闭合，电路的总功率为P1；若将 c 表换成另一种电表，再闭合S1、 S2，电路的总功率为P2，则 P2>P1二、填空及简答题 ( 本大题共9 个小题，每空 1 分，共 31 分 )23. 小明一家外出旅游，出门时电能表示数为，回来时为，这期间消耗了 ________度电，这些电能可使标有“220 V 25 W ”的灯泡正常工作 ________h.24.小明在平静的湖边看到“云在水中飘，鱼在云上游”的现象．“云在水中飘”是小明以________为参照物看到“云”在水中运动的现象．“鱼在云上游”是鱼通过水面的________形成的虚像和云在水面的________形成的虚像同时出现的现象．25. 一台起重机在10 s 内将重为 3 600 N 的货物匀速提高了 4 m，起重机做的有用功是____________J．若起重机做的额外功是9 600 J，则机械效率是________．起重机的总功率是________W.第26 题图26.有如图所示的两套相同装置，分别在两个燃烧皿中放入质量相同的不同燃料，点燃后加热质量相等的同种液体，通过比较燃料 ______________( 选填“燃烧相同时间”或“全部燃烧”)后温度计示数的变化，来判断两种燃料的热值的大小．燃料燃烧， ________转化为内能，用比热容 ________ 的液体可以使实验现象更明显． (实验中液体没有沸腾 )第 27 题图27. 如图所示，在一个配有活塞的厚透明筒里放一小团硝化棉，把活塞迅速下压，压缩空气________，使筒内空气的内能增大，温度升高，观察到硝化棉________．上述改变物体内能的方式与发烧时用冷毛巾给头部降温改变物体内能的方式________(选填“相同”或“不相同”) ．三、实验探究题( 本大题 4 个小题，第32 小题 4 分，第 33 小题 6 分，第 34、 35 小题各 7 分，共 24 分 )32.制作简易气压计，观察大气压随高度的变化．第32 题图(1)如图所示，在玻璃瓶中倒入适量红色的水，将插有玻璃管的橡皮塞塞紧瓶口，红水升到玻璃管一定的高度，但高度不够，你应 ________________ ，使水上升到瓶口以上适当位置，制成了简易气压计．(2)将简易气压计从四楼移到一楼过程中，发现玻璃管内水柱 ________ ，说明______________________________ ．(3)小明将简易气压计放在阳光下，过一会儿，他发现玻璃管内水柱发生了变化，这一现象说明，简易气压计的测量结果会受到 ________影响．33.探究杠杆的平衡条件．(1)杠杆两端的螺母作用是_________________________________________________________________ ．(2)小明用如图甲所示装置，进行实验并收集了下表中的数据，分析数据可知，杠杆的平衡条件是____________________________ ．第 33 题图甲实验次数动力 /N 动力臂 /m 阻力 /N 阻力臂 /m1 0.5 0.2 1.0 0.12 1.0 0.15 1.5 0.13 3.0 0.1 2.0 0.15(3) 小明又用如图乙所示装置进行实验，请在图中画出拉力．．．．F·的力臂，弹簧测力计的读数应是．．．________N ．(一个钩码重 0.5 N) ．乙丙第33 题图(4)如图丙所示，小红实验时在一平衡杠杆的两端放上不同数量的相同硬币，杠杆仍水平位置平衡．她用刻度尺测出 L1和 L 2，则 2L1________(选填“ >”“ <”或“＝” )3L 2.【拓展】探究了杠杆的平衡条件后，小红对天平上游码的质量进行了计算，她用刻度尺测出L1和 L 2(如图丁所示 )．则游码的质量为 ________g.第33 题图丁34.用如图甲所示的装置探究“电流通过导体产生的热量与电流的关系”．相同烧瓶内装满了煤油．第 34 题图甲(1)烧瓶中装入的煤油是________(选填“导体”或“绝缘体”)．(2)请根据实物电路，在虚线框内画出对应的电路图．(3)为达到实验目的，选用的两电阻丝R1与 R2的阻值应 ________．通过 R1的电流 ________通过 R2的电流．(4)通电一段时间后，乙烧瓶中玻璃管内液面上升的高度较大，说明_______________________________________________________________________________________________________.(5)小红用如图乙所示的装置，进一步探究“电流通过导体产生的热量与电流的关系”，经多次实验测量，收集实验数据，绘制了烧瓶中玻璃管内液面上升的高度h 与电流 I 的关系图像．根据焦耳定律可知，图丙中能正确反映h－ I 关系的是 ________．乙丙第34 题图【拓展】用 Q＝I 2Rt 可以计算电流通过任何用电器产生的热量，能用Q＝ UIt 计算电流通过任何用电器产生的热量吗？请用实例说明原因．____________________ ．四、计算应用题 (本大题共 3 个小题；第36 小题 5 分，第 37 小题 6 分，第 38 小题 7 分，共 18 分．解答时，要求有必要的文字说明、公式和计算步骤等，只写最后结果不得分)37. 实心圆柱体甲和长方体乙分别放置在水平地面上，甲的密度为0.6×103 kg/m3，质量为 12 kg ，底面积为4× 10 －2 m2；乙的质量为 5.4 kg，边长分别为 0.1 m、0.2 m、 0.3 m． (g 取 10 N/kg) ．(1)求乙的密度．(2)求甲直立时对水平地面的压强．(3)若在甲的上方水平截去一段并叠放在乙的正上方后，甲剩余圆柱体对水平地面的压强恰好等于此时乙对水平地面压强的最小值，求甲截去的高度．38.如图甲所示，电源电压不变，小灯泡L 的额定电压为 10 V ，滑动变阻器 R1的规格为“ 10 Ω 1 A”．闭合开关，当滑片 P 置于距左端三分之一处，灯泡正常发光，电流表指针满偏，电表表盘如图乙所示．(1)求灯泡的额定功率和电源电压．(2)用定值电阻R2替代小灯泡，再将另一电压表接入电路，其它部分电路连接不变．闭合开关，当滑片 P 置于某一位置时，两个电压表指针偏转的角度相同，且表示数大于表的示数，两种电表指针偏转角度之比为2∶ 1.求 R2可能的阻值．第38 题图参考答案一、选择题15. D16. B17. C18. A19. D20. AD21. ACD22. BD二、填空及简答题23.3 12024.湖边折射反射25.1.44× 104 60% 2 40026.全部燃烧化学能较小27.做功燃烧不相同三、实验探究题32. (1) 从玻璃管上吹入少量空气(2)液面降低大气压随高度降低而而升高(或大气压随高度增加而降低) (3) 温度5L33. (1) 调节杠杆在水平位置平衡(2) 动力×动力臂＝阻力×阻力臂(3)如答图所示 2 (4) > 【拓展】2 2L1g第 33 题答图34. (1) 绝缘体 (2) 如答图所示(3)相等小于 (4) 在通电时间和电阻相同情况下，通过导体的电流越大，导体产生的热量越多(5)A 【拓展】不能．电动机工作时，消耗的电能为W＝ UIt ，但其消耗的电能转化为机械能和内能，则W>Q＝ I2Rt，所以当电流通过有些用电器时，其产生的热量是不能用Q＝ UIt 来计算的第 34 题答图四、计算应用题37. 解： (1)乙的质量 m 乙 ＝5.4 kg ，体积 V 乙 ＝ 0.1 m × 0.2 m × 0.3 m ＝ 0.006 m 3m 乙5.4 kg 3＝ 0.9×33乙的密度 ρ ＝＝kg/m10乙V乙 0.006 m(2) 甲对地面的压力－F 甲 ＝G 甲＝ m 甲 g ＝12 kg × 10 N/kg ＝120 N ， S 甲＝ 4× 10 2 m 2甲直立时对水平面的压强 p 甲 ＝ F 甲 120 N ＝ 3× 103Pa＝ － 2 m2S 甲 4× 10F G ρ Shg(3) 对于圆柱体甲，对水平面的压强p ＝ S ＝ S ＝ S ＝ ρghVm甲m12 kg甲ρh 甲＝甲甲3×4×10－2 2＝0.5 m圆柱体甲的高度 甲 ＝ 甲＝ 甲 甲＝0.6× 10 3kg/mS S ρ Sm当截去的高度 h 后，甲对水平面的压强p 甲 ′＝ ρ g( h 甲 － h)甲截去的部分放在乙的正上方后，当乙与水平面接触面积为0.06 m 2 时对水平面的压强最小，此时乙对水平面的压强 p 乙 ′＝ G乙 ＋ ρghS甲甲S 乙甲甲 G ＋ ρghS由题意可知 ρ g(h－ h)＝乙甲甲，带入数据解得 h ＝ 0.21 mS 乙38. 解： (1)滑动变阻器规格“ 10 Ω 1 A ”，所以电流表满偏时电流为0.6 A所以灯泡的额定功率 P 额 ＝ U 额 I 额 ＝ 10 V × 0.6 A ＝ 6 W 电源电压 U ＝ U10 Ω额＋ U 1＝10 V ＋ 0.6 A ×3 ＝ 12 V(2) 由题意得电压表选 0～ 3 V 量程，电压表选 0～ 15 V 量程当电压表并联 R 2 两端时，由于两电压表偏转角度相同，则5U 1 ＝U 2，且 U 1＋ U 2＝ U ＝12 V所以 U 1＝ 2 V ， U 2＝10 V又由于两种表偏转的角度之比为2∶ 1，说明此时电流 I ＝ 0.2 A ，所以 R 2 的阻值 R 2＝U 2＝10 V＝ 50 ΩI0.2 A当电压表 测电源电压时， U 2′＝ U ＝ 12 V ，由于两个电压表偏转角度相同，所以示数为 2.4 V ，又由于两种表偏转的角度之比为 2∶ 1，说明此时电流 I ′＝ 0.24 A U 2′－ U 1′ 12 V －2.4 V则 R 2′＝ I ′ ＝ 0.24 A ＝ 40 Ω所以 R 2 可能可能的阻值为40 Ω或 50 Ω。

在常温干C持力始终与吊臂垂直，使吊臂绕．吊臂是一个省力杠杆，但要费距离．吊臂是一个费力杠杆，但可以省功．匀速顶起吊臂的过程中，伸缩撑杆支持力的力臂变小．灯L1短路 D如图所示的电路中，电源电压保持不变，时，电压表示数为7 V，则．7∶5 D．5∶7如图是某种汽车质量测试仪(俗称地磅)的工作原理图，电源电压保持不变，压力传感器的电阻会随着受到压力的增加而减小，汽车开上踏板，质量显示表的指针就会显示出待测汽A．作用在B点的力为动力，图中的B．质量显示表是用电压表改装而成的C．质量显示表表盘上的刻度值越往右越小D．汽车质量越大，电路消耗的总功率越大7．(滚动考查热现象)(2018分)如下图所示，只闭合S1，电阻R1、R2组成________、S3，电路会形成____________．100 km的甲、乙两地间沿直线架设两条输电线．输电线的电阻与其长度成正比．若输电线在某处发生了短路，为确定短路位置，在甲、乙两地的检修人员用输出电压相同且不变的电源和电流表做成如图所示的测量仪，并分别进行了如下测量：将测量仪连接cd时，电流表的示数为1.2 A．由此可判断短路位置离甲地的距离S闭合时，电压表的示数如图甲、乙所示，则电阻________V________A.如图甲所示是电阻R和灯泡L的U－I图像，由图可知电阻和小灯泡L串联在电路中(如图乙)，电流表示数为如图甲是某实验小组探究“电流与电压、电阻关系”的电路图，使用的实验器的电源，电流表、电压表各一个，开关一个，5 Ω、101 A”的滑动变阻器一个，导线若干．，将滑片P移到距a 探究电流与电压的关系时，所测得的几组电流、电压值如表1所示，过电阻的电流为________A，根据表________________________________________________．表1实验次数 1 2 3电压U/V 1.0 1.5 2.0电流I/A 0.2 0.4探究电流与电阻的关系时，所测得的几组电流、电压值如表2所示：(3)断开开关S2，闭合开关S、S1、S3，将滑片P移到a端时，电流表示数为2 A，此时电压表示数是多少？定值电阻R1的阻值是多少？参考答案1．C 2.C 3.D 4.B 5.A 6.D 7.B 8.A 9.串联并联电源短路10.80 11.3.6 0.612.5 3.013.(1)0.3 在电阻一定时，导体中的电流与其两端的电压成正比(2)①3滑动变阻器滑片没有调节就读数了0.2 ②C14.(1)R L＝U2L/P L＝(2 V)2/1 W＝4 Ω；(2)当断开开关S1，闭合开关S、S2、S3时，R1被短路，灯泡L与R2串联，R2＝1/5×50 Ω＝10 Ω，I＝I L＝P L/U L＝1 W/2 V＝0.5 A，U总＝IR总＝I(R2＋R L)＝0.5 A×(10 Ω＋4 Ω)＝7 V；(3)当断开开关S2，闭合开关S、S1、S3滑片P移到a端时，灯泡L与R1并联，∵小灯泡两端的实际电压为7 V，远大于它的额定电压2 V．∴小灯泡将被烧断，电压表示数为7 V．此时电路中只有电阻R1在工作．R1＝U/I′＝7 V/2 A＝3.5 Ω.。
