机械制图 根据组合体的两个视图画出第三视图
- 格式:ppt
- 大小:906.01 KB
- 文档页数:37
汽车机械制图题库练习题及答案(第三单元)自测题 3-11一、选择题1.绘制组合体视图应先进行(B)。
A.尺寸分析B.线型分析C.视图选择D.形体分析2.识读三视图首先使用的读图方法是(B)。
A.线面分析法B.形体分析法C.线型分析法D.综合分析法3.识读组合体视图中形体较复杂的细部结构应进行(B)。
A.形体分析B.线面分析C.投影分析D.尺寸分析4.选择组合体主视图的投影方向应(D)。
A.尽可能多的反映组合体的形状特征及各组成部分的相对位置B.使它的长方向平行于正投影面C.使其它视图呈现的虚线最少D.前三条均考虑5.柱体需要标注的尺寸是(D)。
A.两个底面形状尺寸和两底面间的距离B.所有线段的定形尺寸C.一个底面形状尺寸和两底面间的距离D.底面形状尺寸6.台体需要标注的尺寸是(A)。
A.两个底面形状尺寸和两底面间的距离B.所有线段的定形尺寸C.一个底面形状尺寸和两底面间的距离D.底面形状尺寸7.切割体需要标注的尺寸是(B)。
A.原体尺寸和截平面的形状尺寸B.原体尺寸和截平面的位置尺寸C.原体尺寸和截平面的形状与位置尺寸D.所有线的定形尺寸及定位尺寸8.已知物体的主、俯视图,正确的左视图是(A)。
A B C D9.已知物体的主、俯视图,正确的左视图是(C)。
ABCD10.已知物体的主、俯视图,正确的左视图是(A )。
ABCD11.已知物体的主、俯视图,正确的左视图是(B )。
ABCD12.已知物体的主、俯视图,正确的左视图是(A )。
ABC D二、判断题1.组合体两基本体表面平齐时,在视图上两基本体之间无分界线。
(A)A.正确B.不正确2.组合体两曲面相切时,在相切处不应画出切线。
(B)A.正确B.不正确3.组合体两基本形体相贯时,应标注相贯线尺寸。
(B)A.正确B.不正确4.一个视图肯定不能完全确定物体的形状。
(B)A.正确B.不正确5.两个视图能完全确定物体的形状。
(B)A.正确B.不正确自测题 3-12一、填空题1.组合体的组合类型有型、型、型三种。
机械制图复习题(答案)机械制图复习题第⼀章1.图纸幅⾯按尺⼨⼤⼩可分为5 种,图纸幅⾯的代号分别为A0、A1、A2、A3、A4、A5。
A3图幅尺⼨为420×297 ,图框的右下⾓必须要有⼀标题栏。
2.图样中,机件的可见轮廓线⽤粗实线画出,不可见轮廓线⽤虚线画出,尺⼨线和尺⼨界线⽤细实线画出,对称中⼼线和轴线⽤点画出。
3.标注尺⼨的三要素是尺⼨界线、尺⼨线、尺⼨数字。
4.图样上的尺⼨是零件的最后完⼯尺⼨,尺⼨以mm 为单位时,不需标注代号和名称。
5.我们在标注尺⼨时,应注意同⼀⽅向尺⼨的尺⼨链不能_闭合且应开⼝在 B 。
A.靠左或右处B.并不重要地⽅C.靠上或下处D.任何位置均可6.⽐例是指图样中机件要素的线性尺⼨和物体(或机件)相应要素的线性尺⼨之⽐7.图样中所标注的尺⼨,(A)A.是所⽰机件的最后完⼯尺⼨B.是绘制图样的尺⼨,与⽐例有关C.以毫⽶为单位时,必须标注计量单位的代号或名称D.只确定机件的⼤⼩8.如需将实际机件按缩⼩两倍的⽐例绘制图样,按国标规定可选择的⽐例系列是:(B)A . 2 : 1 B. 1 : 2 C. 1: 0.5 D. 2 : 29. 绘制图样时,不可见的轮廓线通常是⽤B 绘制,中⼼线和对称线通常是⽤C 绘制。
A. 粗实线B. 虚线C. 点画线D. 细实线10.机械制图国家标准规定汉字应该书写成(长仿宋体)11.要使AutoCAD转换当前轴测⾯,可使⽤功能键(C )A.F4 B.F2 C.F5 D.F8第⼆章1、机械制图中⽤平⾏投影法获得物体的投影,它⼜分为正投影和斜投影。
2、主视图所在的投影⾯称为正⽴投影⾯,⽤字母V 表⽰。
俯视图所在的投影⾯称为⽔平投影⾯,⽤字母H 表⽰。
3、我国现⾏制图国家标准规定,以研究第_⼀__分⾓中的⼏何元素的各种投影规律为主4、三视图的投影规律是:主视图与俯视图长对正;主视图与左视图⾼平齐;俯视图与左视图宽相等5、与⼀个投影⾯平⾏,与其他两个投影⾯倾斜的直线称为该投影⾯的平⾏线,空间直线对于⼀个投影⾯所处的位置具体⼜可分为平⾏线、垂直线、⼀般位置直线三种。
1.已知点A距H面为12,距V面为15,距W面为10,点B在点A的左方5,后方10,上方8,试作A、B两点的三面投影。
答案:X ZY HY WO XZYYOa aabbb2.作平面四边形ABCD的投影。
答案:ab da'b'c'd'3.完成下列各形体的投影。
答案:4.完成下列各形体的投影。
5.根据给出的视图,补画第三视图(或视图所缺的图线)。
答案:6.根据给出的视图,补画第三视图(或视图所缺的图线)。
答案:7.在指定位置将主视图画成全剖视图8.在指定位置将主视图画成剖视图。
答案:9.补全螺栓连接图中所缺的图线。
答案:10.已知两平板齿轮啮合,m1=m2=4mm,z1=20,z2=35,分别计算其齿顶圆、分度圆、齿根圆直径,并画出其啮合图(比例1:2)。
答案:11.作水平线AB 的三面投影。
已知点A 距H 面为15,距V 面为5,距W 面为10,AB 与V 面夹角为30°,实长为30,点B 在点A 的左前方。
答案:aa ab bb XY HY HZO12.已知直线为AC 为正平线,试补全平行四边形ABCD 的水平投影。
答案:adacd cb13.根据已知视图补画第三视图或视图中所缺的图线。
14.根据已知视图补画第三视图或视图中所缺的图线。
答案:15.在指定位置将主视图画成全剖视图。
答案:16.在指定位置画出剖面图(键槽深3mm)。
17.改正双头螺柱连接中的错误画法。
答案:18.画出齿轮的两个视图,已知m=3mm,z=20,写出主要计算式。
答案:d=mz=3╳20=60mmda=m(z+2)=66mmdf=m(z-2.5)=52.5mm19.在平面ABC内作一条水平线,使其到H面的距离为10mm。
答案:20.根据给出的视图,补画第三视图或视图中所缺的图线。
答案:21.根据给出的视图,补画第三视图或视图中所缺的图线。
22.在指定位置将主视图画成剖视图。
23.补画视图中的缺线。

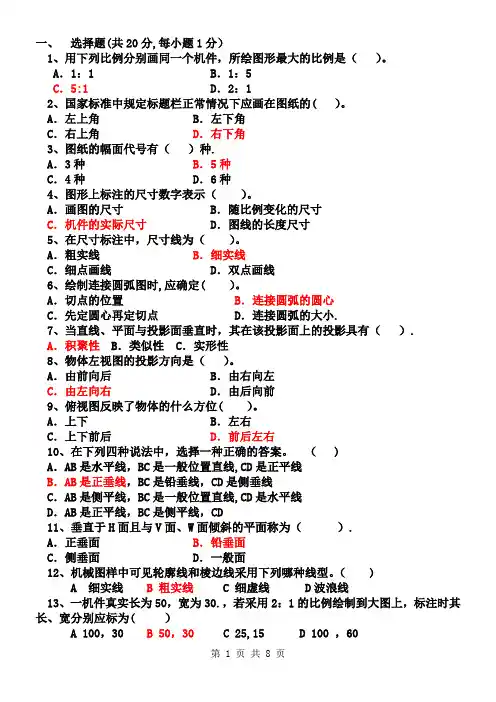

一、选择题(共20分,每小题1分)1、用下列比例分别画同一个机件,所绘图形最大的比例是()。
A.1:1 B.1:5C.5:1D.2:12、国家标准中规定标题栏正常情况下应画在图纸的( )。
A.左上角B.左下角C.右上角D.右下角3、图纸的幅面代号有()种.A.3种B.5种C.4种D.6种4、图形上标注的尺寸数字表示()。
A.画图的尺寸B.随比例变化的尺寸C.机件的实际尺寸D.图线的长度尺寸5、在尺寸标注中,尺寸线为()。
A.粗实线B.细实线C.细点画线D.双点画线6、绘制连接圆弧图时,应确定( )。
A.切点的位置 B.连接圆弧的圆心C.先定圆心再定切点 D.连接圆弧的大小.7、当直线、平面与投影面垂直时,其在该投影面上的投影具有().A.积聚性 B.类似性 C.实形性8、物体左视图的投影方向是()。
A.由前向后B.由右向左C.由左向右D.由后向前9、俯视图反映了物体的什么方位( )。
A.上下B.左右C.上下前后D.前后左右10、在下列四种说法中,选择一种正确的答案。
( )A.AB是水平线,BC是一般位置直线,CD是正平线B.AB是正垂线,BC是铅垂线,CD是侧垂线C.AB是侧平线,BC是一般位置直线,CD是水平线D.AB是正平线,BC是侧平线,CD11、垂直于H面且与V面、W面倾斜的平面称为().A.正垂面B.铅垂面C.侧垂面D.一般面12、机械图样中可见轮廓线和棱边线采用下列哪种线型。
( )A 细实线B 粗实线C 细虚线 D波浪线13、一机件真实长为50,宽为30.,若采用2:1的比例绘制到大图上,标注时其长、宽分别应标为( )A 100,30B 50,30C 25,15D 100 ,6014、选择正确的左视图. ( b )17、选择正确的左视图。
( c )18、选择正确的左视图. ( b )19、选择正确的左视图. ( c )20、选择正确的左视图。
( d )二、填空题(20分,每空1分)1、常用比例有、和三种;比例1:2属于比例;比例2:1属于比例。
5、根据主、俯视图,判断主视图的剖视图哪个是正确的。
(c)四、已知圆柱被截切后的主、俯视图,求作左视图。

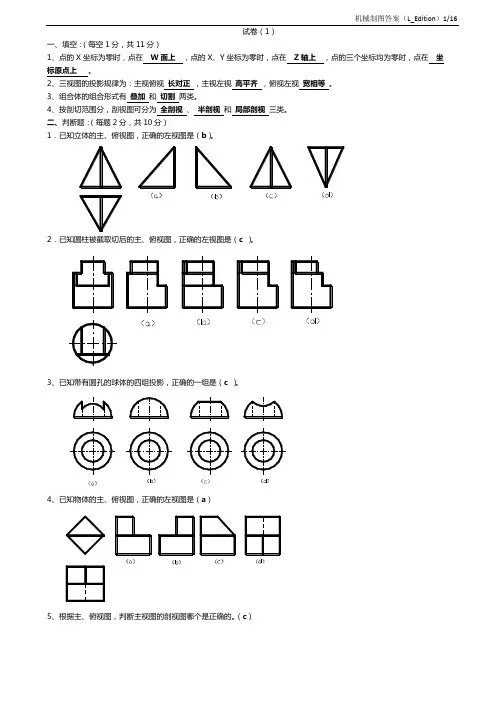

(12分)二、判断题(本大题共10 分,每小题2 分)1.当点的X、Z坐标为零时,点在W投影面上。
(╳)2.侧垂线的正面投影和侧面投影均反映实长。
(╳)3.一般位置直线在三个投影面上的投影都小于实长。
(√)4.在尺寸标注中,凡是圆弧必须加注符号R。
(╳)5.旋转剖视的标注,可标可不标。
(╳)四、已知线段AB的实长为30mm,求作ab。
(12分)五、根据组合体的两个视图,补画第三视图。
(14分)六、补画下列视图中所缺线条。
(12分)七、根据所给组合体的主视图,构想三种不同的组合体并画其俯、左视图。
(15分)八、将主视图改画成全剖视图。
(10分)九、作A—A断面图和B—B断面图(键槽深4 mm)。
(10分)试卷(4)一、已知点A(10,15,20),B点在A点之前5mm,A点之下5mm,A点之左5mm,求A、B两点的三面投影。
(9分)二、判断题(本大题共10 分,每小题2 分)1.当点的X、Y坐标为零时,点在Z轴上。
(正确)2.一般位置直线在三个投影面上的投影都大于实长。
(错误)3.只有过圆锥顶点的平面截切圆锥面,其截交线才是两条相交直线。
(正确)4.在尺寸标注中,凡是圆弧必须加注符号R。
(错误)5.旋转剖视的标注,可标可不标。
(错误)三、选择题(本大题共8 分,每小题2 分)1.根据物体的主视图和俯视图,选择正确的左视图。
( c )五、根据组合体的两个视图,补画第三视图。
(14分)九、作A—A断面图和B—B断面图。
(10分)试卷(5)3、已知物体的主、俯视图,错误的左视图是( a )。
5.下列四组移出断面图中,那一组是正确的。
( c )(a)(b)(c)(d)三、已知线段AB的实长为30mm,求作AB的正面投影。
(12分)四、已知圆锥的两面投影,求作第三面投影,并求圆锥表面A、B点的另两面投影。

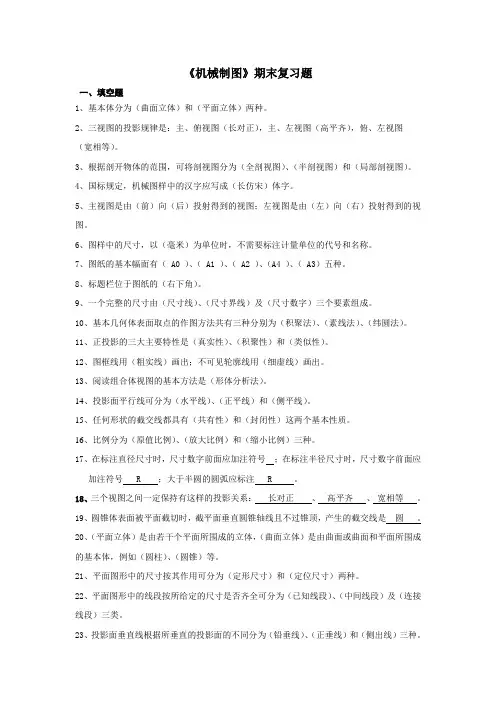

《机械制图》期末复习题一、填空题1、基本体分为(曲面立体)和(平面立体)两种。
2、三视图的投影规律是:主、俯视图(长对正),主、左视图(高平齐),俯、左视图(宽相等)。
3、根据剖开物体的范围,可将剖视图分为(全剖视图)、(半剖视图)和(局部剖视图)。
4、国标规定,机械图样中的汉字应写成(长仿宋)体字。
5、主视图是由(前)向(后)投射得到的视图;左视图是由(左)向(右)投射得到的视图。
6、图样中的尺寸,以(毫米)为单位时,不需要标注计量单位的代号和名称。
7、图纸的基本幅面有( A0 )、( A1 )、( A2 )、(A4 )、( A3)五种。
8、标题栏位于图纸的(右下角)。
9、一个完整的尺寸由(尺寸线)、(尺寸界线)及(尺寸数字)三个要素组成。
10、基本几何体表面取点的作图方法共有三种分别为(积聚法)、(素线法)、(纬圆法)。
11、正投影的三大主要特性是(真实性)、(积聚性)和(类似性)。
12、图框线用(粗实线)画出;不可见轮廓线用(细虚线)画出。
13、阅读组合体视图的基本方法是(形体分析法)。
14、投影面平行线可分为(水平线)、(正平线)和(侧平线)。
15、任何形状的截交线都具有(共有性)和(封闭性)这两个基本性质。
16、比例分为(原值比例)、(放大比例)和(缩小比例)三种。
17、在标注直径尺寸时,尺寸数字前面应加注符号;在标注半径尺寸时,尺寸数字前面应加注符号 R ;大于半圆的圆弧应标注 R 。
18、三个视图之间一定保持有这样的投影关系:长对正、高平齐、宽相等。
19、圆锥体表面被平面截切时,截平面垂直圆锥轴线且不过锥顶,产生的截交线是圆。
20、(平面立体)是由若干个平面所围成的立体,(曲面立体)是由曲面或曲面和平面所围成的基本体,例如(圆柱)、(圆锥)等。
21、平面图形中的尺寸按其作用可分为(定形尺寸)和(定位尺寸)两种。
22、平面图形中的线段按所给定的尺寸是否齐全可分为(已知线段)、(中间线段)及(连接线段)三类。
机械制图试题库一、填空题:1、工程常用的投影法分为两类中心投影法和平行投影法,其中正投影法属于平行投影法投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小,根据投影原理标准或有关规定画出的图形,叫做视图。
3、在图纸上必须用粗实线画出图框,标题栏一般应位于图纸的右下方位。
4、图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界限用细实线画出,对称中心线和轴线用细点划线画出。
5、比例是图形与实物相应要素的线性尺寸比,在画图时应尽量采用原值的比例,须要时也可采用放大或缩小的比例,其中1:2为缩小比例,2:1为放大比例。
无论采用哪种比例,图样上标注的应是机件的实际尺寸。
6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。
7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。
8、尺寸标注中的符号:R表示半径,Φ表示直径。
9、标注水平尺寸时,尺寸数字的字头方向应向上;标注垂直尺寸时,尺寸数字的字头方向应向左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
10、平面图形中的线段有已知线段、中间线段和连接线段三种。
11、绘图板是用来固定图纸,丁字尺是用来画水平线。
12、在机械制图中选用规定的线型,虚线是用于不可见轮廓线,中心线、对称线就用细点划线。
13、标注圆的直径尺寸时,应在数字前加注符号Φ,标注球的直径符号为SΦ。
14、图样上的尺寸,由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。
15、图样上的书写的汉字采用长仿宋体,其字的宽度应为高度的1/2。
16、三视图的投影规律长对正,高平齐,宽相等。
17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。
18图纸的幅面分为基本幅面和加长幅面两类,基本幅面按尺寸大小可分为5种,其代号分别为A0、A1、A2、A3、A4。
19、图纸格式分为不留装订边和留装订边种,按标题栏的方位又可将图纸格式分为x型和Y型两种。
教学过程:一、复习旧课,1)复习切割类组合体的读图方法和其三视图的绘制方法。
2)讲评作业情况。
二、讲授新课已知物体的两个视图求作第三视图,既要读懂图,又要画出图,是读图与画图的综合,所以它是一种训练读图与画图能力的有效方法,也是也是检测读图与画图能力的有效手段。
已知视图两个视图求第三视图的解题分两步走。
1)先看懂视图想象出空间形状。
按照读图步骤:分线况框,对照投影;想出形体,确定位置;综合起来,想出整体。
一般的读图顺序是:先看主要部分,后看次要部分;先看容易确定的部分,后看难以确定的部分;先看某一组成部分的整体形状,后看其细节部分形状。
2)按投影规律补画第三视图。
运用形体分析法和线面分析法,逐个补画各组成部分的第三视图。
要按照“先叠加,后切割;先主题,后细节;先形状,后交线”的顺序逐个画出各基本体的第三视图。
3)讲解例题读如图所示三视图,想象出它所表示的物体的形状。
1)分离出特征明显的线框三个视图都可以看作是由三个线框组成的,因此可大致将该物体分为三个部分。
其中主视图中I、III两个线框特征明显,俯视图中线框II的特征明显。
如图(a)所示。
2)逐个想象各形体形状根据投影规律,依次找出I、II、III三个线框在其他两个视图的对应投影,并想象出他们的形状。
如图(b)、(c)、(d)所示。
3)综合想象整体形状确定各形体的相互位置,初步想象物体的整体形状,如图(e)、(f)所示。
然后把想象的组合体与三视图进行对照、检查,如根据主视图中的圆线框及它在其他两视图中的投影想象出通孔的形状,最后想象出的物体形状如图5-15(g)所示。
(a)(b)(c)(d)(e)(f)(g)在读图的过程中,逐步补画第三视图。
知识拓展:一个组合体通常需要几个视图才能表达清楚,一个视图不能确定物体形状。
如图所示的三组视图,他们的主视图都相同,但由于俯视图不同,表示的实际是三个不同的物体。
(a)(b)(c)一个视图不能确定物体的形状有时即使有两个视图相同,若视图选择不当,也不能确定物体的形状。
汽车机械制图单元练习题题库练习题及答案(第四单元)单元测试题 4.1一、填空题1.基本视图一共有个,它们的名称分别是。
2.基本视图的“三等关系”为:。
3.表达形体外部形状的方法,除基本视图外,还有、、、四种视图。
4.按剖切范围的大小来分,剖视图可分为、、三种。
5.剖视图的剖切方法可分为、、。
6.剖视图的标注包括三部分内容:、、。
7.省略一切标注的剖视图,说明它的剖切平面通过机件的。
8.断面图用来表达零件的形状,剖面可分为和两种。
9.移出断面和重合断面的主要区别是:移出断面图画在,轮廓线用绘制;重合断面图画在。
10.机件中一般采用图表达机件的断面形状二、选择题1.一张完整的零件图应包括:一组图形、完整的尺寸、技术要求和()。
A.明细栏B.标题栏C.零件序号D.总体尺寸2.一张完整的零件图应包括:一组图形、完整的尺寸、()和标题栏。
A.明细栏B.总体尺寸C.零件序号D.技术要求3.基本视图配置中,俯视图在主视图的()方。
A.上B.左C.后D.下4.基本视图配置中,右视图在主视图的()方。
A.上B.左C.后D.下5.六个基本视图仍然保持“长对正、高平齐、()”的“三等”投影关系。
A.宽相等B.左右等高C.前后一致D.上下对齐三、绘图题1.根据组合体两视图,补画第三视图单元测试题 1(答案)一、填空题1.基本视图一共有 6 个,它们的名称分别是主视图、俯视图、左视图、仰视图、右视图、后视图2、基本视图的“三等关系”为:长对正,高平齐,宽相等。
3.表达形体外部形状的方法,除基本视图外,还有向视图、局部视图、斜视图、剖视图四种视图。
4、按剖切范围的大小来分,剖视图可分为全剖视、半剖视、局部剖视三种。
5、剖视图的剖切方法可分为单一剖、阶梯剖、旋转。
6.剖视图的标注包括三部分内容:字母、箭头、剖切线。
7.省略一切标注的剖视图,说明它的剖切平面通过机件的对称平面。
8.断面图用来表达零件的某部分的断面形状,剖面可分为移出断面和重合断面两种。
根据两视图补画其第三视图根据两视图补画其第三视图教案(1)、划线框,分形体;(2)、对投影,想形状;(3)、合起来,想整体。
5、三视图的投影规律是什么?主、俯视图长对正;主、左视图高平齐;俯、左视图宽相等。
二、讲解例题课堂讨论(30分钟)例1:根据机座的视图(图一)想象其形状(图一)讲授过程:①对投影,想象出形体Ⅰ的大致形状。
(图①)可以作为课堂提问,由学生回答。
边分析边逐步演示出机座的立体老师板书形体Ⅰ的轴测图。
②想象出形体Ⅱ的大致形状和位置。
(图②)(图②)③想象出形体Ⅲ的大致形状和位置。
(图③)④想象出形体Ⅱ中孔的形状和位置。
(图④)提问:说出形体Ⅱ的名称,确定它相对形体Ⅰ的上、下;左、右位置?老师启发学生后,再板书形体Ⅱ的轴测图。
提问:说出形体Ⅲ在形体Ⅰ和Ⅱ相对位置。
板书Ⅲ的轴测图。
提问:形体Ⅱ中的孔是阶梯孔还是光孔?老师板书形体Ⅱ中孔的轴测图。
⑤想象出形体Ⅰ上凹槽的形状和位置。
(图⑤)⑥想象出形体左边缺口的形状和位置,并想象出机座的完整形状。
(图⑥)例2、补画例1机座的第三视图。
讨论过程:①补画底板Ⅰ的左视图。
板书形体Ⅰ下方凹槽的轴测图。
提问:凹槽的宽度、长度怎么判断?板书组合体左边缺口的立体图。
如果学校有这一模型,老师可以展示给学生看。
在想象其形体后,再根据给定的主、俯视图逐步演示,补全其左视②补画形体Ⅱ的左视图。
③补画形体Ⅲ的左视图。
④补画形体Ⅱ阶梯孔的左视图。
b启发学生理解a和⑤补画底板上凹槽的左视图。
⑥补画缺口的左视图,即完成了机座的三视图.。
(图二)三、课堂小结(5分钟)对于叠加式组合体,应运用形体分析法看图。
形体分析法看图可理解为是“分”与“合”的过程,“分”就是划分线框对投影;“合”就是综合特征想形状(其中的特征,应包括形状特征和位置特征)。
四、布置作业(3分钟)教师根据所选用教材,在习题集上为学生指定作业。
教师引导学生回答凹槽的高度由主视图上什么位置即哪条线段确定。
补全了机座的左视图,如(图二)所示。
大专班《机械制图》技能考核考前复习题一、填空题1、根据投影原理、标准或有关规定绘制的表示工程对象,并有必要的技术说明的图,称为图样。
2、用来表示机械、仪器等的图样,称为 机械图样 。
3、绘制工程图样有三种方法: 尺规绘图 、 徒手绘图 和 计算机绘图 。
4、一个完整的尺寸,一般由 尺寸线 、 尺寸界限 、 尺寸数字 三个要素组成。
5、图样中(包括技术要求和其他说明)的尺寸,以 毫米 为单位时,不需要标住计量单位的代号或名称;如采用其他单位,则必须注明相应的计量单位的代号或名称。
6、机件的轮廓形状虽然各不相同,但分析起来,都是由直线、圆弧或其他曲线所组成的几何图形。
7、所谓投影法,就是投影线通过物体,向选定的面投射,并在该面上得到图形的方法,根据投影法所得的图形,称为投影。
投影法中,得到投影的面,称为投影面。
8、投影法分为中心投影法和平行投影法两类。
9、平行投影法中,按投射线与投影面的相对位置(垂直或倾斜),分为斜投影法和正投影法。
10、在正投影中,投影具有真实性、积聚性、类似性、平行性、从属性、定比性等特性。
11、由前向后投射在V 面上的投影叫作正面投影。
12、三面投影之间的长对正、高平齐、宽相等这一规律,概括了形体各投影图之间的内在联系。
(课本P35)13、任何物体的表面形状都是由点、线、面等几何元素构成的。
14、按照立体表面集合性质的不同,可分为平面立体和曲面立体两类。
(课本P45)15、由若干个基本体按照一定的相对位置和组合方式组合而成的较为复杂的形体称为组合体。
(课本P45)16、常见的基本平面立体主要有棱柱和棱锥。
(课本P51)17、两个立体相交,它们表面相交产生的交线称为相惯线。
18、组合体的组合形式有叠加和切割两种基本形式。
(课本P87)19、绘制组合体之前,首先要对组合体进行形体分析,将其分解成几个组成部分。
(课本P91)20、组合体的尺寸有以下三种:定型尺寸、定位尺寸、总体尺寸(课本P94)21、用剖切面完全剖开机件所获得的剖视图,称为全剖视图。
