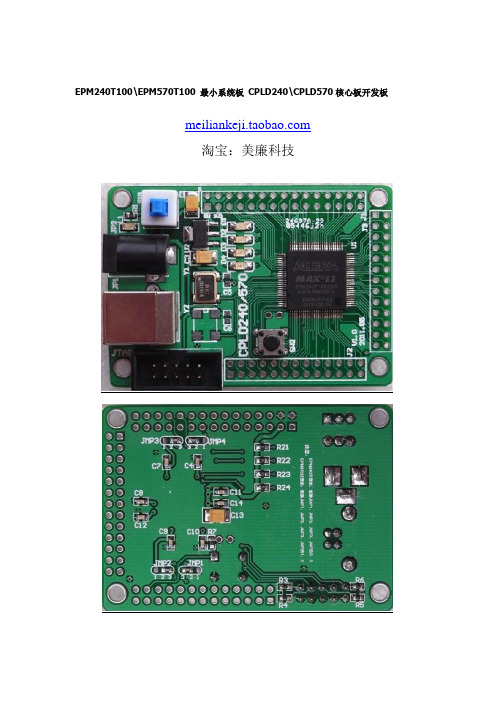

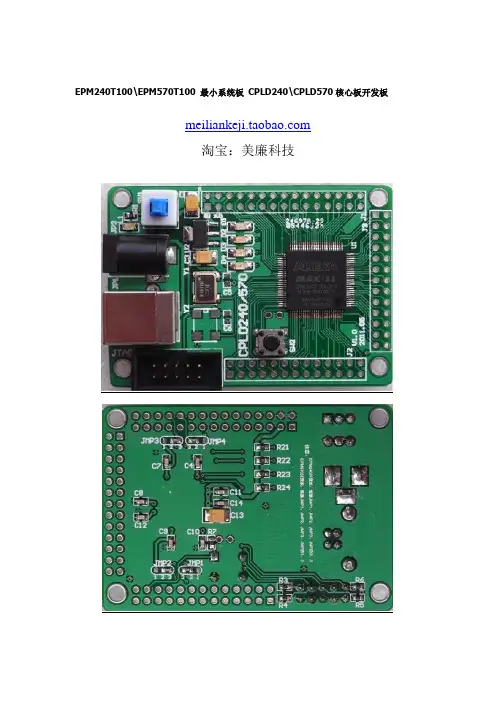

EPM240T100\EPM570T100 最小系统板CPLD240\CPLD570核心板开发板
淘宝:美廉科技
EPM240T100C5N核心板、最小系统板
板子规格:
67mm*47mm
特点:
1、板载EPM240T100C5N(默认)
2、IO口全部引出
3、供电部分采用AMS1117-3.3V,输入输出均采用钽电容滤波,可用3种方式供电(其
中前两种可以用自锁按键控制):
1>电脑的USB供电(5V)
2>常见的DC座(内正外负)供电(5V)
3>用杜邦线将直流5V引入板上的双排针
4、标准10pin JTAG座,可用USB-BLASTER下载
5、可提供原理图(pdf格式)及排针位置图(PCB格式)
6、双有源晶振设计,方便用户开发(默认焊接一个)
7、轻触按键一个
8、板载四个贴片发光二极管,两个与BANK1引脚连接,两个与BANK2连接。
适用范围:电子设计比赛、毕业设计、产品验证、开发过程中的实验等。

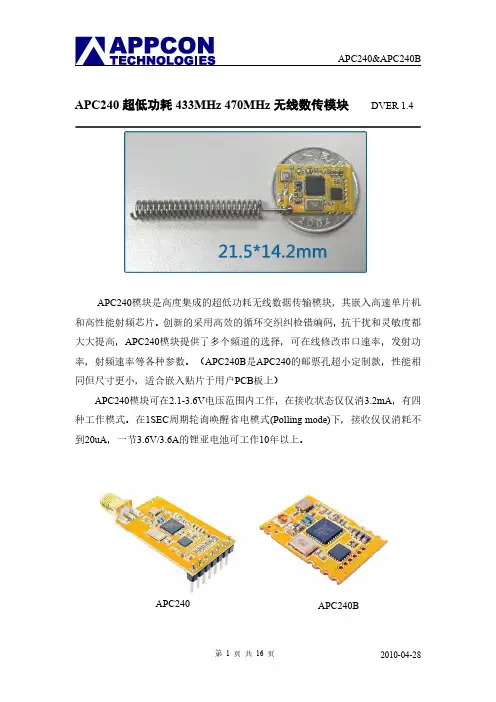

APC240超低功耗433MHz470MHz无线数传模块DVER1.4APC240模块是高度集成的超低功耗无线数据传输模块,其嵌入高速单片机和高性能射频芯片。
创新的采用高效的循环交织纠检错编码,抗干扰和灵敏度都大大提高,APC240模块提供了多个频道的选择,可在线修改串口速率,发射功率,射频速率等各种参数。
(APC240B是APC240的邮票孔超小定制款,性能相同但尺寸更小,适合嵌入贴片于用户PCB板上)APC240模块可在2.1-3.6V电压范围内工作,在接收状态仅仅消3.2mA,有四种工作模式。
在1SEC周期轮询唤醒省电模式(Polling mode)下,接收仅仅消耗不到20uA,一节3.6V/3.6A的锂亚电池可工作10年以上。
APC240APC240B应用:●无线水气热表●无线传感器●自动化数据采集●工业遥控、遥测●楼宇小区自动化与安防●机器人控制●电力高压高温监测●气象,遥感特点:●400米传输距离(5000bps)●频率433MHz或470MHz●多频道可设,FSK调制方式●零等待休眠至唤醒时间●四种工作模式灵活切换●高效的循环交织纠错编码●超低功耗,电流极低,待机仅电流1.5uA●双256bytes数据缓冲区●内置看门狗,保证长期可靠运行APC240模块是新一代的多通道嵌入式无线数传模块,可设置多个频道,步进为1KHz,发射功率最大10mW,体积32.1mm x18.3mm x7.0mm,很方便客户嵌入系统之内,APC240模块具有极低的功耗,非常适合于电池供电系统。
APC240模块创新的采用了高效的循环交织纠检错编码,其编码增益高达近3dBm,纠错能力和编码效率均达到业内的领先水平,远远高与一般的前向纠错编码,抗突发干扰和灵敏度都较大的改善。
同时编码也包含可靠检错能力,能够自动滤除错误及虚假信息,真正实现了透明的连接。
所以APC240模块特别适合与在工业领域等强干扰的恶劣环境中使用。

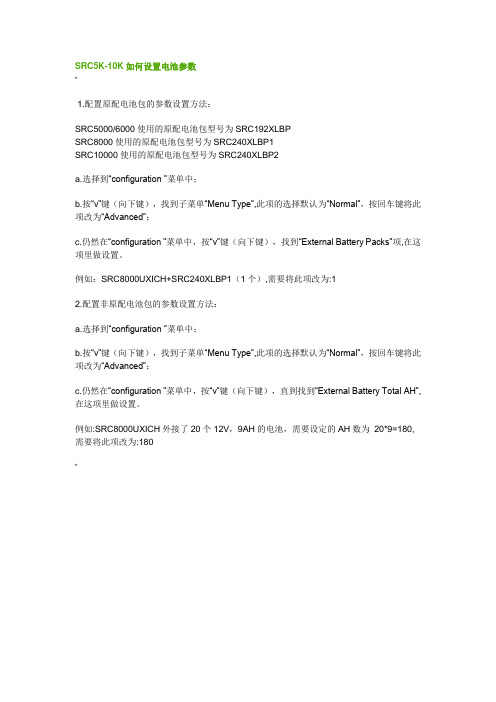

SRC5K-10K如何设置电池参数"1.配置原配电池包的参数设置方法:SRC5000/6000使用的原配电池包型号为SRC192XLBPSRC8000使用的原配电池包型号为SRC240XLBP1SRC10000使用的原配电池包型号为SRC240XLBP2a.选择到“configuration ”菜单中;b.按“v”键(向下键),找到子菜单“Menu Type”,此项的选择默认为“Normal”,按回车键将此项改为“Advanced”;c.仍然在“configuration ”菜单中,按“v”键(向下键),找到“External Battery Packs”项,在这项里做设置。
例如:SRC8000UXICH+SRC240XLBP1(1个),需要将此项改为:12.配置非原配电池包的参数设置方法:a.选择到“configuration ”菜单中;b.按“v”键(向下键),找到子菜单“Menu Type”,此项的选择默认为“Normal”,按回车键将此项改为“Advanced”;c.仍然在“configuration ”菜单中,按“v”键(向下键),直到找到“External Battery Total AH”,在这项里做设置。
例如:SRC8000UXICH外接了20个12V,9AH的电池,需要设定的AH数为20*9=180,需要将此项改为:180"APC在线互动式UPS中,根据电路设计不同,可以分为不能外带电池的标准延时机型和可以外接电池的长延时机型。
区分方法是:凡是型号中含有UX或XL字母的,均是长延时型号。
标机不能外接电池进行长延时,而长机则可外接电池进行长延时,长延时机第一次安装或改变外接电池时均需设置初始电池参数才能达到长延时效果,电池参数设置方法如下: a. 将UPS串口用APC原配RS-232电缆(940-0024C或940-1524C)与计算机串口联接。
b. 进入WIN95,WIN3.1,WIN98,WINNT附件中的Hyperterminal(超级终端),选择有关Communication Setting的选项。
HAC-EmBee-A11D HAC-EmBee-A11N2.4G低功耗无线数传模块(ZigBee)用户手册V 2.02.2 2013/10/25深圳市华奥通通信技术有限公司SHENZHEN HAC TELECOM TECHNOLOGY CO.,LTD地址 : 深圳市南山区西丽路4227号大学城创意园2栋6楼电话 : +86-755-23981078传真 : +86-755-23981007邮件:*****************************网址 : HAC EmBee ZigBee Series 深圳市华奥通通信技术有限公司高性能✧20dbm可视距离2.8km✧7dbm可视距离850m 低功耗✧20dbm发射电流145mA,接收电流38mA,休眠电流3uA✧7dbm发射电流42mA,接收电流29mA,休眠电流3uAMESH网络✧自动组网,自动路由,自动愈合✧点对点,点对多点传输✧最多高达16跳传输 使用简单✧AT命令✧API命令✧API远程AT命令✧透明传输符合标准✧Zigbee 2007 Pro✧A11 Profile高可靠性✧DSSS O-QPSK调制方式✧CSMA-CA 自动退避机制✧重发与应答机制高安全性✧网络层AES加密✧应用层AES加密目录1 EmBee模块 (6)1.1 EmBee模块尺寸及管脚顺序 (6)1.2 模块管脚分布 (7)1.3 模块性能参数 (8)1.3.1 HAC-EmBee-A11N参数 (8)1.3.2 HAC-EmBee-A11D参数 (9)2 EmBee模块操作 (10)2.1 UART串口介绍 (10)2.2 通信协议 (10)2.2.1 透明传输模式 (10)2.2.2 API传输模式 (11)2.3 AT命令模式 (11)2.3.1 进入AT命令模式 (12)2.3.2 发送AT命令 (12)2.3.3 AT命令响应 (12)2.3.4 退出AT命令模式 (13)2.4 回环功能 (13)2.4.1 透传模式的回环 (13)2.4.2 API模式的回环 (13)3 API操作 (14)3.1 API帧格式 (14)3.2 API帧 (15)3.2.1 AT命令帧(立即生效) (15)3.2.2 AT命令帧(不立即生效) (16)3.2.3 AT命令响应帧 (17)3.2.4 传输请求帧 (18)3.2.5 应用层可选的传输请求帧 (19)3.2.6 传输状态帧 (21)3.2.1 数据接收指示帧(AO=0) (22)3.2.2 数据接收指示帧(AO=1) (23)3.2.3 I/O接收指示 (24)3.2.4 节点发现指示 (26)3.2.5 模块状态指示帧 (28)3.2.6 远端AT命令请求帧 (29)3.2.7 远端AT命令响应帧 (30)4 AT命令 (32)4.1 地址命令 (32)4.2 网络命令 (34)4.3 射频参数命令 (36)4.4 串口参数命令 (37)4.5 I/O参数命令 (38)4.6 诊断参数命令 (41)4.7 AT命令参数 (42)4.8 休眠命令 (42)4.9 命令执行 (43)5 数字I/O和模拟I/O (45)5.1 本地I/O (45)5.1.1 AT命令模式下读取本地I/O电平值和采样值 (45)5.1.1 AT命令模式下配置本地I/O (46)5.1.2 API模式下配置本地I/O (47)5.2 远端I/O (47)5.2.1 API模式下配置远端I/O (47)6 EmBee ZigBee网络 (48)6.1 协调器 (48)6.2 路由器 (49)6.3 终端设备 (49)6.3.1 子节点与父节点关系 (50)6.3.2 子节点容量 (50)6.4 子节点工作过程 (51)6.5 父节点工作过程 (51)1EmBee模块1.1EmBee模块尺寸及管脚顺序EmBee模块的外形结构如下:管脚顺序从PIN1开始,逆时针依次至PIN20。
E72-2G4M23S1A产品规格书CC2630+PA+LNA ZigBee 6LoWPAN 无线模块第一章概述1.1 简介E72-2G4M23S1A是基于美国德州仪器(TI)生产的CC2630为核心自主研发的最大发射功率为100mW的小体积贴片型ZigBee、6LoWPAN无线模块,采用24MHz工业级高精度低温漂有源晶振。
CC2630芯片内部集成有 128KB 系统内可编程闪存和 8KB 缓存静态RAM(SRAM)与ZigBee、6LoWPAN无线通信协议,由于其内部具有独特的超低功耗传感器控制器,因此非常适合连接外部传感器。
在原有基础上内置了TI配套的射频范围扩展器CC2592,其内置了PA与LNA,使得最大发射功率达到100mW的同时接收灵敏度也获得进一步的提升,在整体的通信稳定性上较没有功率放大器与低噪声放大器的产品大幅度提升。
由于该模块是纯硬件类SoC模块,需要用户对其编程后方可使用。
1.2 特点功能⚫内置PA+LNA,理想条件下,通信距离可达1.5km;⚫最大发射功率100mW,软件多级可调;⚫内置ZigBee、6LoWPAN协议栈;⚫内置TI原装射频范围扩展器CC2592;⚫内置32.768kHz时钟晶体振荡器;⚫支持全球免许可ISM 2.4GHz频段;⚫内置高性能低功耗Cortex-M3与 Cortex-M0双核处理器;⚫丰富的资源,128KB FLASH,28KB RAM;⚫支持2.0~3.6V供电,大于3.3V供电均可保证最佳性能;⚫工业级标准设计,支持-40~+85℃下长时间使用;⚫双天线可选(PCB/IPX),用户可根据自身需求选择使用。
1.3 应用场景⚫智能家居以及工业传感器等;⚫安防系统、定位系统;⚫无线遥控,无人机;⚫无线游戏遥控器;⚫医疗保健产品;⚫无线语音,无线耳机;⚫汽车行业应用。
第二章规格参数2.1 极限参数主要参数性能备注最小值最大值电源电压(V)0 3.8 超过3.8V 永久烧毁模块阻塞功率(dBm)- 10 近距离使用烧毁概率较小工作温度(℃)-40 +85 工业级2.2 工作参数主要参数性能备注最小值典型值最大值工作电压(V) 1.8 3.3 3.8 ≥3.3V 可保证输出功率通信电平(V) 3.0 使用5V TTL 有风险烧毁工作温度(℃)-40 - +85 工业级设计工作频段(GHz) 2.402 - 2.480 支持ISM 频段功耗发射电流(mA)182.5 瞬时功耗接收电流(mA)11.1休眠电流(μA) 1.4 软件关断最大发射功率(dBm)22.6 23.0 23.2接收灵敏度(dBm)-100.5 -102.0 -103.5 空中速率为250kbps空中速率(bps)250k - 1M 用户编程控制主要参数描述备注参考距离1500m 晴朗空旷,天线增益5dBi,高度2.5米,空中速率250kbps 晶振频率24MHz/32.768KHz支持协议ZigBee封装方式贴片式接口方式 1.27mmIC全称CC2630F128RGZRFLASH 128KBRAM 28KB内核Cortex-M3+Cortex-M0外形尺寸17.5*33.5 mm天线接口PCB/IPEX 等效阻抗约50Ω第三章机械尺寸与引脚定义引脚序号引脚名称引脚方向引脚用途1、2、3 GND 地线,连接到电源参考地4 DIO_0 输入/输出通用IO口,传感器控制器(详见CC26xx 手册)5 DIO_1 输入/输出通用IO口,传感器控制器(详见CC26xx 手册)6 DIO_2 输入/输出通用IO口,传感器控制器(详见CC26xx 手册)7 DIO_3 输入/输出通用IO口,传感器控制器(详见CC26xx 手册)8 DIO_4 输入/输出通用IO口,传感器控制器(详见CC26xx 手册)9 DIO_5 输入/输出高驱动通用IO口,传感器控制器(详见CC26xx 手册)10 DIO_6 输入/输出高驱动通用IO口,传感器控制器(详见CC26xx 手册)11 DIO_7 输入/输出高驱动通用IO口,传感器控制器(详见CC26xx 手册)12 DIO_8 输入/输出通用IO口,详见CC26xx 手册)13 DIO_9 输入/输出通用IO口,详见CC26xx 手册)14 DIO_10 输入/输出通用IO口,详见CC26xx 手册)15 DIO_11 输入/输出通用IO口,详见CC26xx 手册)16 DIO_12 输入/输出通用IO口,详见CC26xx 手册)17 DIO_13 输入/输出通用IO口,详见CC26xx 手册)18 DIO_14 输入/输出通用IO口,详见CC26xx 手册)19 DIO_15 输入/输出通用IO口,详见CC26xx 手册)20 JTAG_TMS 输入/输出JTAG_TMSC, 高驱动能力(详见CC26xx 手册)21 JTAG_TCK 输入/输出JTAG_TCKC, 高驱动能力(详见CC26xx 手册)22 DIO_16 输入/输出高驱动通用IO口,JTAG_TDO(详见CC26xx 手册)23 DIO_17 输入/输出高驱动通用IO口,JTAG_TDI(详见CC26xx 手册)24 DIO_18 输入/输出通用IO口,详见CC26xx 手册)25 DIO_19 输入/输出通用IO口,详见CC26xx 手册)26 DIO_20 输入/输出通用IO口,详见CC26xx 手册)27 GND 地线,连接到电源参考地28 DIO_21 输入/输出通用IO口,详见CC26xx 手册)29 VCC 电源,1.8~3.8V30 DIO_22 输入/输出通用IO口,详见CC26xx 手册)31 DIO_23 输入/输出通用IO口,传感器控制器,数模(详见CC26xx 手册)32 nRESET 输入复位,低电平(详见CC26xx 手册)33 DIO_24 输入/输出通用IO口,传感器控制器,数模(详见CC26xx 手册)34 DIO_25 输入/输出通用IO口,传感器控制器,数模(详见CC26xx 手册)35 DIO_26 输入/输出通用IO口,传感器控制器,数模(详见CC26xx 手册)36 DIO_27 输入/输出通用IO口,传感器控制器,数模(详见CC26xx 手册)37 DIO_28 输入/输出通用IO口,传感器控制器,数模(详见CC26xx 手册)38 DIO_29 输入/输出通用IO口,传感器控制器,数模(详见CC26xx 手册)39 DIO_30 输入/输出通用IO口,传感器控制器,数模(详见CC26xx 手册)40、41、42 GND 地线,连接到电源参考地第四章基本操作4.1硬件设计⚫推荐使用直流稳压电源对该模块进行供电,电源纹波系数尽量小,模块需可靠接地;⚫请注意电源正负极的正确连接,如反接可能会导致模块永久性损坏;⚫请检查供电电源,确保在推荐供电电压之间,如超过最大值会造成模块永久性损坏;⚫请检查电源稳定性,电压不能大幅频繁波动;⚫在针对模块设计供电电路时,往往推荐保留30%以上余量,有整机利于长期稳定地工作;⚫模块应尽量远离电源、变压器、高频走线等电磁干扰较大的部分;⚫高频数字走线、高频模拟走线、电源走线必须避开模块下方,若实在需要经过模块下方,假设模块焊接在Top Layer,在模块接触部分的Top Layer铺地铜(全部铺铜并良好接地),必须靠近模块数字部分并走线在Bottom Layer;⚫假设模块焊接或放置在Top Layer,在Bottom Layer或者其他层随意走线也是错误的,会在不同程度影响模块的杂散以及接收灵敏度;⚫假设模块周围有存在较大电磁干扰的器件也会极大影响模块的性能,跟据干扰的强度建议适当远离模块,若情况允许可以做适当的隔离与屏蔽;⚫假设模块周围有存在较大电磁干扰的走线(高频数字、高频模拟、电源走线)也会极大影响模块的性能,跟据干扰的强度建议适当远离模块,若情况允许可以做适当的隔离与屏蔽;⚫通信线若使用5V电平,必须串联1k-5.1k电阻(不推荐,仍有损坏风险);⚫尽量远离部分物理层亦为2.4GHz的TTL协议,例如:USB3.0;⚫天线安装结构对模块性能有较大影响,务必保证天线外露,最好垂直向上。
油田井口智能RTU设计作者:葛浩翁惠辉来源:《科学与财富》2020年第36期摘要:本文针对油田数字化与智能化监控需求,介绍了一种基于STM32F103VET6处理芯片的油田井口智能RTU系统设计方案。
研制以ARM嵌入式系统为核心的RTU,采用多种类型的无线数据传输模块,并进行采集与控制电路、通信电路及电能检测模块电路设计。
与传统的 RTU 相比,该方案具有功能多、处理速度快、现场应用灵活和通信接口丰富等优点。
关键词:RTU;ARM嵌入式;无线通信引言随着近年来油田数字化逐步向智能化不断迈进,基于物联网的油气生产监控系统已成为各大油田智能化建设的主要趋势。
数字化与智能化油田井场生产监控的关键核心是以RTU为控制核心远程监测抽油井的三相电参数、油压、套压、回压、功图、炉温、出口压力等参数。
因此研制油井井口智能RTU在数字化与智能化油田监控具有重要的现实意义和应用价值。
针对数字化与智能化油田井场监控技术特点,并结合油田数字化井场监控系统项目要求,对油田井场生产工艺与井场监测设备以及数字化井场监控系统进行分析,确定油井智能RTU功能需求与技术指标。
1.系统总体方案油田工业现场这一特殊环境决定了CPU要有足够的可靠性和低功耗。
ARM系列处理器性能高、功耗低,恰恰符合本设计要求[1]。
根据 RTU 的功能要求,本系统设计以STM32F103VET6为主控制芯片,硬件由电源模块、电能检测模块、采集模块、控制输出模块和通信模块组成,其中通信模块又包含APC240无线模块、Zigbee无线模块及4G网络通讯模块。
其系统硬件模块框图如图1所示:2.采集电路设计:信息采集包括設备运行状态信息的采集和环境信息采集,需要远程监测抽油井的数据主要有:油压、套压、回压、功图、井温、炉温、出口压力[2]。
在数字量输入输出电路中采用了芯片TLP185,即采用光电耦合器进行隔离,发光二极管把输入的电信号转换为光信号,光信号经过光敏管转换为电信号输出。
产品简介802.11b/g/n 无线标准自主开发MCU平台,超高性价比超低功耗,卓越省电机制,适于电池供电应用UART/PWM/GPIO数据通讯接口STA/AP/STA+AP共存工作模式Smart Link智能联网功能(提供APP)支持无线和远程升级固件WPS联网配置目录1、快速入门 (5)1.1 模块测试硬件环境 (5)1.2 网络连接 (5)1.3 数据传输测试 (7)1.4 产品应用举例 (8)1.4.1. 无线遥控应用 (8)1.4.2. 远程连接应用 (8)1.4.3. 透明串口 (8)2、产品介绍 (10)2.1 产品简介 (10)2.2 功能特点 (10)2.3 产品特性参数 (10)2.4 模块功能对比 (11)2.5 主要应用领域 (12)2.6包装信息 (12)2.6.1 推荐的回流焊温度曲线 (12)2.6.2 操作说明 (13)2.6.3 出货包装 (13)3、产品硬件描述 (14)3.1 管脚定义 (14)3.1.1 WIFI-LPT100引脚定义 (14)3.1.2 WIFI-LPB100引脚定义 (15)3.2 电气特性 (18)3.3 机械尺寸 (19)3.3.1 WIFI-LPT100 (19)3.3.2 WIFI-LPB100 (19)3.4 天线 (21)3.4.1 WIFI-LPT100 (21)3.4.2 WIFI-LPB100 (21)3.5 开发套件 (22)3.6 典型应用硬件连接 (23)3.6.1 UART应用硬件连接 (23)3.6.2 智能LED应用硬件连接 (24)4、产品功能描述 (25)4.1 工作模式 (25)4.1.1 透传模式 (25)1. 透传模式简介 (25)2. UART成帧机制 (25)4.1.2 命令模式 (26)4.1.3 GPIO/PWM模式 (26)4.2 无线组网方式 (27)4.2.1 模块作为STA方式 (27)4.2.2 模块作为AP方式 (28)4.2.3 模块作为AP+STA方式 (28)4.2.4 加密方式 (29)4.3 Socket通信 (29)4.3.1 Socket A (29)4.3.2 Socket B (30)4.4 参数配置 (30)4.5 固件和网页升级 (30)5、模块参数设定 (32)5.1 网页配置 (32)5.1.1 W eb管理页面介绍 (32)5.1.2 打开管理网页 (32)5.1.3 系统信息页面 (33)5.1.4 模式选择页面 (33)5.1.5 STA设置页面 (34)5.1.6 AP设置页面 (35)5.1.7 其他设置页面 (36)5.1.8 账号管理页面 (36)5.1.9 软件升级页面 (36)5.1.10 重启模组页面 (37)5.1.11 恢复出厂页面 (37)5.2 串口配置 (38)5.2.1 工作模式切换 (39)5.2.2 A T+指令集概述 (39)5.2.3 A T+指令集详解 (41)1) AT+E (42)2) AT+WMODE (43)3) AT+ENTM (43)4) AT+TMODE (43)5) AT+MID (43)6) AT+RELD (44)7) AT+Z (44)8) AT+H (44)9) AT+CFGTF (44)10) AT+UART (44)11) AT+UARTF (45)12) AT+UARTFT (45)13) AT+UARTFL (45)14) AT+UARTTE (45)15) AT+PING (46)16) AT+SEND (46)17) AT+RECV (46)18) AT+NETP (46)19) AT+MAXSK (47)20) AT+TCPLK (47)21) AT+TCPTO (47)22) AT+TCPDIS (48)23) AT+SOCKB (48)24) AT+TCPDISB (49)25) AT+TCPTOB (49)26) AT+TCPLKB (49)27) AT+SNDB (49)28) AT+RCVB (50)29) AT+WSSSID (50)30) AT+WSKEY (50)31) AT+WANN (51)32) AT+WSMAC (51)33) AT+WSLK (51)34) AT+WSLQ (52)35) AT+WSCAN (52)36) AT+WSDNS (52)37) AT+LANN (52)38) AT+WAP (52)39) AT+WAKEY (53)40) AT+WAMAC (53)41) AT+WADHCP (53)42) AT+WALK (54)43) AT+WALKIND (54)44) AT+PLANG (54)45) AT+WEBU (55)46) AT+MSLP(此AT命令暂时不可用) (55)47) AT+NTPRF (55)48) AT+NTPEN (55)49) AT+NTPTM (56)50) AT+WRMID (56)51) AT+ASWD (56)52) AT+MDCH (56)53) AT+TXPWR (57)54) AT+WPS (57)55) AT+WPSBTNEN (57)56) AT+SMTLK (57)57) AT+LPTIO (58)附录A: 硬件参考设计 (59)WIFI-LPT100评估板电路图 (59)WIFI-LPB100评估板电路图 (60)附录B: 网络使用GPIO、PWM功能 (61)附录C: HTTP协议传输 (64)附录D: 免责声明 (67)Figure 4 串口/网络参数设定及传输测试Figure 10 WIFI-LPT100外观图Figure 14 WIFI-LPT100 机械尺寸2.4G的外置天线。

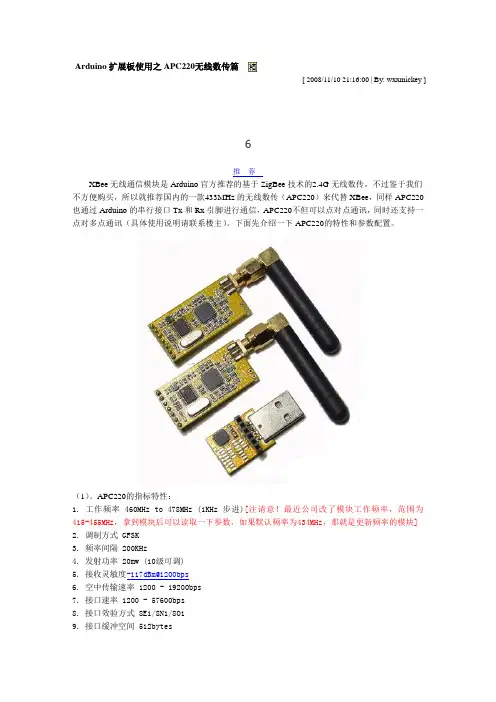

Arduino扩展板使用之APC220无线数传篇[ 2008/11/10 21:16:00 | By: wxxmickey ]6推荐XBee无线通信模块是Arduino官方推荐的基于ZigBee技术的2.4G无线数传,不过鉴于我们不方便购买,所以就推荐国内的一款433MHz的无线数传(APC220)来代替XBee,同样APC220也通过Arduino的串行接口Tx和Rx引脚进行通信,APC220不但可以点对点通讯,同时还支持一点对多点通讯(具体使用说明请联系楼主)。
下面先介绍一下APC220的特性和参数配置。
(1)。
APC220的指标特性:1. 工作频率 460MHz to 478MHz (1KHz步进)[注请意!最近公司改了模块工作频率,范围为415-455MHz,拿到模块后可以读取一下参数,如果默认频率为434MHz,那就是更新频率的模块]2. 调制方式 GFSK3. 频率间隔 200KHz4. 发射功率 20mw (10级可调)5. 接收灵敏度-117dBm@1200bps6. 空中传输速率 1200 - 19200bps7. 接口速率 1200 - 57600bps8. 接口效验方式 8E1/8N1/8O19. 接口缓冲空间 512bytes10. 工作湿度 10%~90%(无冷凝)11. 工作温度 -20℃ - 70℃12. 电源 3.3 –5.5V (±50mV 纹波)13. 发射电流≦35mA@10mW14. 接收电流≦30mA15. 休眠电流≦5uA16. 传输距离 1000米传输距离 (开阔地可视距离)17. 尺寸 39mm x 19mm x 2.8mm(2)。
APC220的上位机软件:APC220伴侣APC220的串口助手软件:APC220 Test Mate(3)。
USB转接器的使用:用USB转接器连接电脑使用APC220伴侣设置参数,由于USB转接器上没有标注引脚功能,所以容易导致我们将APC插错位,请看下图的红色标记,避免连接错误。
APC240&APC240B超低功耗无线数传模块DVER1.4APC240模块是高度集成的超低功耗无线数据传输模块,其嵌入高速单片机和高性能射频芯片。
创新的采用高效的循环交织纠检错编码,抗干扰和灵敏度都大大提高,APC240模块提供了多个频道的选择,可在线修改串口速率,发射功率,射频速率等各种参数。
(APC240B是APC240的邮票孔超小定制款,性能相同但尺寸更小,适合嵌入贴片于用户PCB板上)APC240模块可在2.1-3.6V电压范围内工作,在接收状态仅仅消3.2mA,有四种工作模式。
在1SEC周期轮询唤醒省电模式(Polling mode)下,接收仅仅消耗不到20uA,一节3.6V/3.6A的锂亚电池可工作10年以上。
APC240APC240B应用:●无线水气热表●无线传感器●自动化数据采集●工业遥控、遥测●楼宇小区自动化与安防●机器人控制●电力高压高温监测●气象,遥感特点:●400米传输距离(5000bps)●频率433MHz或470MHz●多频道可设,FSK调制方式●零等待休眠至唤醒时间●四种工作模式灵活切换●高效的循环交织纠错编码●超低功耗,电流极低,待机仅电流1.5uA●双256bytes数据缓冲区●内置看门狗,保证长期可靠运行APC240模块是新一代的多通道嵌入式无线数传模块,可设置多个频道,步进为1KHz,发射功率最大10mW,体积32.1mm x18.3mm x7.0mm,很方便客户嵌入系统之内,APC240模块具有极低的功耗,非常适合于电池供电系统。
APC240模块创新的采用了高效的循环交织纠检错编码,其编码增益高达近3dBm,纠错能力和编码效率均达到业内的领先水平,远远高与一般的前向纠错编码,抗突发干扰和灵敏度都较大的改善。
同时编码也包含可靠检错能力,能够自动滤除错误及虚假信息,真正实现了透明的连接。
所以APC240模块特别适合与在工业领域等强干扰的恶劣环境中使用。
APC240模块内设双256bytes大容量缓冲区,在缓冲区为空的状态下,用户可以1次传输256bytes的数据,当设置空中波特率大于串口波特率时,可1次传输无限长度的数据,同时APC240模块提供标准的UART/TTL接口,1200/2400/4800/9600/19200/38400/57600bps七种速率和三种接口校验方式。
APC240模块外部接口采用透明数据传输传输方式,能适应标准或非标准的用户协议,所收的数据就是所发的数据。
设置模块采用串口设置模块参数,具有丰富便捷的软件编程设置选项,包括频点,空中速率,以及串口速率,校验方式等都可设置,设置方式有二种方式,一是通过本公司提供的设置软件RF-Magic利用PC串口即可,二是动态在线设置,用串口发命令动态修改,具体方法参见APC240模块的参数设置章节。
引脚定义:APC240模块共有9个接脚,具体定义如下表:APC240引脚定义引脚定义方向说明1GND-地0V2VCC- 2.1V-3.6V3SET_A输入(有弱上拉)参数设置A,上拉电阻约47K4RXD输入(有弱上拉)UART输入口,TTL电平,上拉电阻约47K5TXD输出UART输出口,TTL电平6AUX输出数据输入输出指示7SET_B输入(极弱上拉)参数设置B,上拉电阻约10M8NC-空脚9NC-空脚表一APC240引脚定义表产品尺寸:图一产品尺寸图工作模式与省电:典型的无线收发机编码如下图。
PREAMBLE (前导码)SYNCWORD(同步码)ID FIELD(ID)可选DATA+FEC+CRC(数据+前向纠错+CRC检错)前导码为“1010”交替码,其作用是使目的接收机时钟与发射机同步,正常模式下前导码长度一般为32bit即可,如工作在省电模式时序下,前导码还有唤醒接收机的功能,此时发射机必须发送较长的前导码将省电模式下的接收机唤醒进入正常的工作状态。
如设置接收机1秒钟唤醒一次,那么接收机每间隔1秒钟唤醒一次搜索前导码(tw),持续长度一般为16bit。
而发射机首先发射1秒以上的前导码再发射后面的同步码等,这意味着接收机在唤醒的周期,只要信道中发现前导码,在正常情况下都能够可成功检测到并唤醒接收,示意图见图五。
APC240有四种工作模式,见表二,这四种工作模式是利用SET_A和SET_B 转换的,四种模式均可以相互转换。
SET_A SET_B工作模式工作状态00正常模式(模式1)串口打开,模块处于持续接收状态,当串口有数据输入时,置低AUX,并切换到发射状态,发送前导码长度为32bit和同步码等,数据发送结束后重新置高AUX脚并重新转入持续接收状态。
处于该模式下模块发送数据时并没有发送较长的前导码,所以要求接收方必须处于模式1或模式2,即持续接收状态。
如模块从当前信道中接收到数据后,经过解交织纠错检错确认数据无误时,置低AUX并立刻从串口输出数据,发送结束后重新置高AUX.01唤醒模式(模式2)串口打开,模块处于持续接收状态,当串口有数据输入时,置低AUX,并切换到发射状态发送数据,发送前导码长度为一个唤醒周期(如1秒)加32bit和同步码等,.数据发送结束后重新置高AUX脚并重新转入持续接收状态。
处于该模式下模块发送数据时发送了较长的前导码,所以接收方处于模式1,模式2或模式3均能够接收到数据。
如模块从当前信道中接收到数据后,经过解交织纠错检错确认数据无误时,置低AUX并立刻从串口输出数据,发送结束后重新置高AUX.该模式的发射示意图见图五。
10省电模式(模式3)串口处于关闭状态,接收机在一个唤醒周期(如1秒)后打开并搜索信道中是否有前导码,如没有则立刻休眠状态等待下一个唤醒周期再被唤醒,如有前导码则继续于接收状态并监控前导码并等待同步码到来后,将数据接收收下来。
经过解交织纠错检错确认数据无误时,置低AUX以唤醒下位机,等待5ms后打开串口并输出数据。
串口输出结束后,关闭串口,置高AUX,如模式设置没有改变则再次进入立刻休眠状态等待下一个唤醒周期。
该模式的接收示意图见图五。
11休眠模式(模式4)串口处于关闭状态,模块处于休眠状态。
这种模式下,模块的射频电路,CPU主时钟与外设均被关闭,耗电仅仅约1.5uA。
模块的设置是休眠模式完成的,过程是见模块设置的章节。
表二四种工作模式说明图二发射处于模式2状态,接收处于模式3状态示意图APC240休眠模式是通过用软件方式实现的,休眠时模块的接口均保持相应的电平,并且能快速切换各种状态,从休眠至唤醒仅仅需要20uS,这意味模块在休眠状态时,置低SET_A脚后20uS就可以通过UART口输入数据至模块。
需注意的是模块在接收或发送过程中,即使设置模块至模式3或4,模块也要将接收或发送过程执行完毕再进入省电模式或休眠模式,其中在接收或发送过程中AUX脚将被置低。
利用这个特点,当模块处于模式3或模块4状态,用户在置低SET_A 脚使模块唤醒并输入数据后,若需休眠可立刻置高SET_A脚,而不必等到模块将数据无线发送完毕,模块在数据发送结束后会自动检测SET_A脚,如为高则进入休眠,数据是否发送结束用户可以通过查询AUX脚获得。
模块与下位机的连接图见图三。
SET_A和SET_B虽然有弱上拉,但在正常工作时不能悬空,必须有明确的电平,否则可能造成模块工作不稳定。
图三模块与下位机连接图在电池供电的电路中,正常可将从模块(如水气表)设置在模式3上,当主模块(如采集器或收抄机)在模式2下发送数据,从模块唤醒后接收数据,完成后利用AUX脚将下位机MCU唤醒,再将数据输出,MCU接收到数据后,可将从模块切换至模式1,应答主模块.如主模块收到应答后也可被切换至模式1,这时主从模块均处于正常模式下,可以实现高速数据传输。
如主模块收到应答后,后续无数据交换可将从机再次切换至模式3处于省电模式下,等待下一次的唤醒,而主模块可以切换至模式4休眠状态。
因为省电是通过周期性唤醒休眠再唤醒实现的,所以在省电模式下的功耗与唤醒周期和每次唤醒搜索前导码的时间(tw),以及休眠的静态功耗有关。
唤醒周期用户可以在线设置范围是50ms至5s.每次搜索前导码时间与射频传输的速率有关,射频传输的速率也是可设的,在10Kbps速率的速率下唤醒搜索前导码时间平均约为4.5ms.在省电模式下电池的使用寿命可以通过以下公式算出:使用寿命=电池容量mAH(搜索前导码时间/(唤醒周期+搜索前导码时间))*接收电流+休眠电流例如:电池是 3.6V/3.6A ER18505锂亚电池,APC240接收电流为3.2mA,休眠电流1.5uA。
射频传输速率10Kbps,唤醒周期为1SEC,那么电池使用寿命是:=3600mAH(4.5ms/(1000ms+4.5ms))*3.2mA+0.0015mA≈227337H≈(25.95年)考虑到电池的自放电,不同电流下的容量差异,温度以及客户端MCU的休眠功耗和每月几次的使用,1节3.6V/3.6A ER18505锂亚电池正常情况下有超过10年的使用寿命。
省电模式的工作方式非常适合水气热表、集装箱信息管理、数据采集系统等使用不是太频繁但要求用电池长期工作的场合。
场强监测(RSSI):APC240具有动态场强监测的功能。
处于接收状态的模块(SET_A脚为低),如果在SET_B脚上施加一个宽度大于等于200uS正向脉冲,模块将在脉冲下降沿的200uS内从串口输出一个字节的场强值,时序见图四,场强值的范围见图五。
注意有几种情况即使施加了正向脉冲,模块也不输出场强值:1)模块正在通过串口接收数据或者模块正在发射数据(工作状态客户可以通过AUX脚查询),2)模块检测到空中有同步码匹配,开始接收空中数据(模块在接收前导码或同步码的过程中仍然可以触发输出场强值),3)模块接收到一包数据正在通过串口输出。
用户可以用场强监测做简单的载波监听的功能。
如果场强超过本底值或已经输入了正向脉冲场强没有输出,这证明空中可能有同频信号正在发射。
场强监测的功能在一定程度上可以减小碰撞,提高网络效率和做简单的组网应用。
图四场强(RSSI)输出时序图图五场强动态范围模块的参数设置:APC240模块使用相当的灵活,可以根据用户的需求设置不同的选项。
收发频率无线功率无线速率唤醒周期串口速率串口校验设置串口写操作读操作状态栏软件说明图六RF-Magic设置软件用户可以对串口参数,串口效验,收发频率,空中速率,输出功率进行设置,设置的方法有二种方式。
一是本公司开发设置收发模块的软件RF-Magic,通过PC修改,见图七。
用RF-Magic软件设置是通过模块的UART/TTL口完成的(4,5PIN),所以必须接UART/TTL to RS232接口转换板在连接到PC完成设置,或使用本公司提供的转换板。
