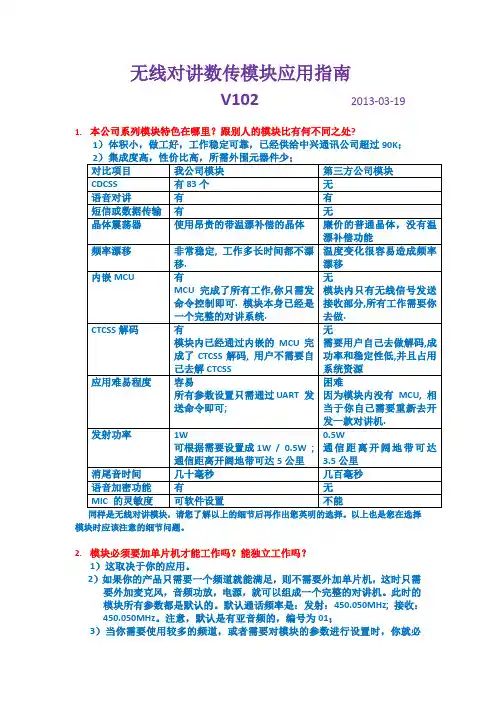

无线对讲数传模块应用指南V102 2013-03-19 1.本公司系列模块特色在哪里？跟别人的模块比有何不同之处?1）体积小，做工好，工作稳定可靠，已经供给中兴通讯公司超过90K；模块时应该注意的细节问题。
2.模块必须要加单片机才能工作吗？能独立工作吗？1）这取决于你的应用。
2）如果你的产品只需要一个频道就能满足，则不需要外加单片机，这时只需要外加麦克风，音频功放，电源，就可以组成一个完整的对讲机。
此时的模块所有参数都是默认的。
默认通话频率是：发射：450.050MHz; 接收：450.050MHz。
注意，默认是有亚音频的，编号为01；3）当你需要使用较多的频道，或者需要对模块的参数进行设置时，你就必须增加单片机。
单片机对模块的控制是通过串口指令来实现的。
（请联系索取）。
3.模块正常使用需要注意哪些事项？RE: 1)供电电源：3.3V – 5V; 电流至少1A;2)模块的PD 脚：正常工作时必须接高电平；请用一个1-10K的电阻接到电源脚;4.模块的SQ 脚是输入还是输出脚？有何作用？RE: 1）模块的SQ 是静噪输出脚。
其实就是是否有接收信号的指示脚。
2）当当前的频道有足够强的信号被接收时，SQ 脚的电平会变低，这时可用此脚的信号来开启音频功放电路进入工作状态；3）当没有接收到信号时，SQ脚的电平为高，则关闭音频功放电路，防止电路出现噪音。
起静噪作用。
它也作为是否有信号进来的一个判断依据。
5.在应用单片机的场合，为何单片机一上电就去设置对讲机模块，会设置失效？RE: 对讲模块在上电时有300毫秒的自我初始化过程，在此期间，无法响应来自单片机的指令。
所以，单片机上电后，至少延时500毫秒，才可以通过串口正常设置模块；6.模块能持续不断的处于长期发射状态吗？RE: 不可以。
持续发射会使得射频发射管有可能烧坏。
想更长时间的持续发射，7.模块的VOX_DET 脚有哪些功能？有3个作用：1)可以作为发射状态指示灯的驱动脚。
2)可以作为声控发送的指示和控制脚。
3)可以作为系统发射，接收状态的指示脚。
8.如何使用声控功能？1)通过串口发送指令AT+DMOSETVOX=XX：声控级别参数取值为0-8 级（0 表示关闭声控）；需要打开声控功能的话，把X 的值设置成1-8 的任意数值；2)在声控功能打开时，●PTT 仍然起作用，属于强制发射；●对方讲话期间，你通过MIC 去讲话是不会发送出去的，必须等到对方说完，你才可以去讲话；所以你不用担心对方讲话会通过你的喇叭触发你的声控打开；●VOX_DET可以作为声控发送的指示和控制脚；9.模块的窄带/宽带，步进频率怎么选？1）窄带/宽带：通常民用普通对讲机选择窄带，专业机会选择宽带；2）步进频率：5K/6.25K/12.5K/25K ；这个没有行业标准，取决于你的应用；步进频率越小，扫描的频率就越精细；反之就越粗；10.想从模块的MIC_IN 输入音频信号，电路上改怎样处理？如果想从模块的MIC 输入音乐或者报警等信号，需要注意的是输入的音频信号需要经过衰减，输入到MIC_IN 的信号强度为15毫伏左右。
11.模块功耗如何，电池可以使用多少时间？电池使用时间初略计算方法如下：假定一个电池容量是1000MAH,在连续接收时：电池使用时间= 1000MAH/40MA = 25小时；在连续发射时：电池使用时间= 1000MAH/650MA = 1.5小时（高功率时）= 1000MAH/350MA = 2.85小时（低功率时）接收静噪待机省电模式：电池使用时间= 1000MAH/12MA = 83小时这是一般正常待机的时间；深度睡眠模式：电池使用时间= 1000MAH/0.0001MA /24H= 41666天；耗电完全可以忽略不计。
12.模块可以使用别的音频功放吗？模块的音频功放是可以根据自己的需求进行更换的。
最好你选择的IC有静音控制脚来匹配SQ 的输出控制。
或者利用SQ 的控制信号来切断功放的电源；13.模块能否直接驱动耳机而不加功放IC ?不加音频功放IC，可以直接驱动耳机。
但是模块音频输出端需要加220U 的耦合电容，并且耳机阻抗最好不要低于32欧。
14.模块的天线如何选择？天线最小能做到什么尺寸？首先是频率，请选择400M-470MHz 的。
其次是匹配阻抗，选择50欧的。
天线的尺寸并不能任意的小。
否则会影响天线的发射、接收效率，造成通信距离变短或者其他参数变的略差一些。
当某些场合您必须使用小尺寸的天线时，我公司可为您设计满足您需要的天线尺寸。
15.模块对讲的通话距离如何？◆在无遮挡的开阔地带：0.5W 的模块可以达到3.5公里的通话距离；1W 的模块可以达到5公里的通话距离；2W 可达10KM的通话距离。
◆在有建筑物遮挡，或者电梯内等有屏蔽的地方：通话距离会缩短，具体通话距离需要根据使用环境去进行实际测试。
16.模块的工作电压如何确定？RE: 模块推荐的工作电压是3.3V -5V. 当你需要外接单片机跟模块通信时，则单片机需要3V 的稳压电源；因为模块内部的MCU 的接口电压是3V 的。
在单独使用模块的情况下，可以不需要3 V 稳压电源；咪头的供电电压可以改接电池电压。
17.可以自动频率扫描吗?是怎么实现的?扫描速率是多少?1)可以自动频率扫描的. 方法是,你定期去设置不同的频率,如果扫描到某个频道有信号时,SQ 信号会变低.2) 推荐的扫描速率是3个频道/秒;3）频率的步进可选择：5K/6.25K/12.5K/25K；18.语音对讲，MIC 可通过的频率范围是多少？300 ~ 3000Hz; 主要是为了满足行业标准中调制频偏的要求；19.无线对讲在使用时需要申请牌照吗？模块工作在民用频段，无需申请牌照。
20.模块对讲时背景噪音大吗？背景噪音很小，您可以跟市面上销售的成品对讲机拿来实际比试。
21.模块是单工的，还是双工的？模块是半双工的，收发不能同时进行，讲的时候不能听，听的时候不能讲。
市面上的民用对讲机都是半双工的。
22.在用到FM 收音机的场合，FRS 天线可以和FM 天线共用吗？RE: 可以的。
只是在FM IC 前端需要相应增加一点电路。
23.模块在使用时会有专利问题吗？本模块的设计有专利，您作为使用者来说，无任何专利问题。
24.技术支持能力如何？我们有无线对讲行业10多年的设计和应用经验，我们从给摩托罗拉，眼镜蛇设计对讲机到拥有自己的事业，积累了丰富的行业经验。
不仅有完善的高频测试设备，而且拥有一支专业的软，硬件技术团队，我们可以给你提供专业的强大的技术支持，公司用户，我们可以协助您开发你的产品，直到量产。
25.模块供应能力如何？会不会出现缺货现象？模块备有大量现货，你不用担心后续的供货问题。
本模块销量很大，当您需要大量采购时，最好提前通知我们备货。
模块用于发送短信或数据传输的常见问答1.模块的串口引脚如何跟电脑的串口相连接？首先请注意，如果你要使用电脑来对模块进行参数配置，或者功能演示时，在模块这边需要增加一个232接口转换芯片。
232芯片的电源接模块的电源即可。
2.模块在语音对讲发射的同时也可以接收短信或者其他数据吗？不可以。
3.如何进入短信或数据通信模式？模块在用于接收短信或者其他数据时，PTT 脚不能接低电平，也即保持悬空即可，使其处于接收状态。
模块在发送短信时会自动开启发送。
4.用作数据传输时,在接收数据时,SQ 有指示吗?在用于数据传输时, 接收端的SQ是没有指示功能的.5.用电脑演示时，电脑端串口应该如何设置？串口号选择：参考“我的电脑\属性\设备管理器\LPT /COM ”来选择活动的串口号；波特率：必须是9600；校验位：无数据位：8停止位：1串口调试助手软件可向我公司索取，或者在网上下载。
6.模块参数设置的串口通讯指令如何使用？◆当用电脑来设置指令时：可以用文本显示，或者十六进制显示格式：发送时命令+回车换行，也即命令+ 0D 0A返回值回车换行+应答命令+回车换行，也即0D 0A+命令+ 0D 0A 举例：想要发送AT+DMOCONNECT 握手信令用文本显示方式1）“接收区设置”取消“十六进制显示”“发送区设置”取消“按十六进制发送”2）在发送栏输入文本AT+DMOCONNECT ，注意需要在文本的后面回车，然后点“发送”；通信正常时会返回+DMOCONNECT:0用十六进制显示方式1）“接收区设置”选中“十六进制显示”2）在输入AT+DMOCONNECT 并回车后，再在“发送区设置”选中“按十六进制发送”，则发送栏会自动把文本转为十六进制41 54 2B 44 4D 4F 43 4F 4E 4E 45 43 54 0D 0A返回的十六进制为0D 0A 2B 44 4D 4F 43 4F 4E 4E 45 43 54 3A 30 0D 0A◆当用单片机控制模块来设置指令时：格式：发送时命令+回车换行，也即命令+ 0D 0A返回值回车换行+应答命令+回车换行，也即0D 0A+命令+ 0D 0A 举例：想要发送AT+DMOCONNECT 握手信令在单片机中需要顺序输入AT+DMOCONNECT 对应ASCII 码的十六进制41 54 2B 44 4D 4F 43 4F 4E 4E 45 43 54 再加上0D 0A;也即：41 54 2B 44 4D 4F 43 4F 4E 4E 45 43 54 0D 0A 则会返回对应应答+DMOCONNECT:0 的十六进制为：0D 0A2B 44 4D 4F 43 4F 4E 4E 45 43 54 3A 30 0D 0A7.模块如何收发送短信息？请参照我公司“串口AT通信协议”，请向我公司索取；◆当用电脑来收发短信息时：1）首先两台电脑分别通过9针串口线连上RS232芯片再连到模块的TX,RX,GND;2）短信发送数据格式AT+DMOMES=[Message Lenth]XXX收到方应答格式+ DMOMES：X说明：●X 为0，表对方成功接收；X 为1，表示对方接收失败；●[Message Lenth] 为用十六进制表示的信息长度，从00H 到64H特别注意，当用电脑演示来收发短信息时，建议用十六进制，否则[Message Lenth] 无法正常传输；原因如下：举例要发送ABCDEFG 共7 BYTE.完整命令格式为AT+DMOMES =07ABCDEFG如果用文本格式传送，则长度07 会被当成两个ASCII 码传输30 37；实际发送出去的内容会变成41 54 2B 44 4D 4F 4D 45 53 3D 30 37 41 42 43 44 45 46 47 0D 0A（错误）正确的应该为41 54 2B 44 4D 4F 4D 45 53 3D 07 41 42 43 44 45 46 47 0D 0A （正确）所以当你打算用文本格式传送时，请这样操作: 先用文本输入命令并回车, 再在“发送区设置”选中“按十六进制发送”，需要手动将长度改回来，比如上例中把30 37两BYTE 改为一个BYTE：07◆当用单片机控制模块来收发短信息时：格式同上；举例要发送ABCDEFG 共7 BYTE.完整命令格式为+DMOMES =07ABCDEFG实际发送出去的十六进制数据为：41 54 2B 44 4D 4F 4D 45 53 3D 07 41 42 43 44 45 46 47 0D 0A收到对方应答格式+ DMOMES：X （0：成功1：失败）实际返回的应答十六进制数据为0D 0A2B 20 44 4D 4F 4D 45 53 A3 3A 30 0D 0A注：如短信息字符长度是奇数，接收字符最后会补一空格。
