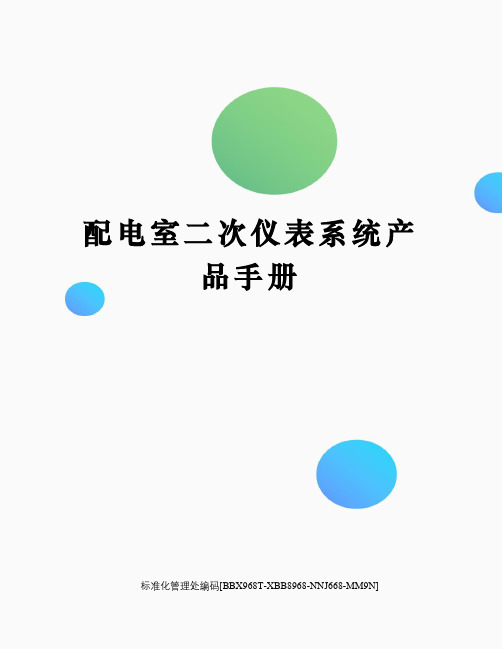

配电室二次仪表系统产品手册标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]我们推出最新、最先进的现场解决方案，致力于协助客户更好的处理他们与用户之间的关系，提升他们的“接口”能力。
我们的服务一、单相智能电流表1.概述XR-SI单相智能电流表采用交流采样技术，能测量电网中的电流，可通过面板按键设置倍率，性价比极高。
具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
2.特点◆测量：单相电流◆显示：一排LED数码显示◆扩展：AC5A以上需配互感器◆用途：适用于电力电网，自动化控制系统。
主要测量电网中的电流参量◆选配：一路RS485通讯功能、二路开关量输出（2DO）、四路开关量输入（4DI）、四路模拟量输出（4AO）、二路脉冲输出（2P-O）3.尺寸图及接线图注：如果选配不同，则尺寸不同，以上为选型中的一种。
其余选型产品的尺寸均比以上的小。
二、单相智能电压表1.概述XR-SU单相智能电压表采用交流采样技术，能测量电网中的电压，可通过面板按键设置编程及倍率，性价比极高。
具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
2.特点◆测量：单相电压◆显示：一排LED数码管显示？◆扩展：AC500V以上需配互感器◆用途：适用于电力电网，自动化控制系统.主要测量电网中的电压参量。
◆选配：一路RS485通讯功能、二路开关量输出（2DO）、四路开关量输入（4DI）、四路模拟量输出（4AO）、二路脉冲输出（2P-O）3. 尺寸图及接线图注：如果选配不同，则尺寸不同，以上为选型中的一种。
其余选型产品的尺寸均比以上的小。
三、单相智能频率表1.概述XR-F单相智能频率表采用交流采样技术，能测量电网中的频率，可通过面板按键设置编程及倍率，性价比极高。
具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
农电所DPR-2M录波器规约一．规约简介使用范围：农电所DPR-2M录波器和本公司RCS9793/RCS9794通讯。
通讯通讯介质：网络二．规约转换内容●当前功能具有将农电所DPR-2M录波器COMTRATE格式波形文件上调到本公司RCS9793/RCS9794装置电子盘中的功能。
●修改记录无三．TCP连接配置端口号= 0 ：没有使用服务器IP = 000.000.000.000 ：没有使用四．规约相关信息●当前信息转换方= 4 ：不需要改动FTP用户名= dpr ：向录波器厂家确认FTP口令= dpr ：向录波器厂家确认FTP端口号= 21 ：向录波器厂家确认FTP路径= \ ：向录波器厂家确认目录文件名= dir.dpr ：不需要改动开机要新波形= x ：x=0表示9793/9794每次开机后，不召唤波形文件，直到有新的波形文件产生才召唤；x=1表示9793/9794每次开机后，召唤每个DPR-2M录波器机箱当前最新一次的波形文件。
●修改记录无五．装置相关信息●当前信息无●修改记录无六．可变装置相关信息●当前信息机箱ID号= 1000 ：该机箱对应的%04d格式的ID号，向录波器厂家确认机箱IP地址= 10.201.0.55 ：该机箱对应的FTP登录时的IP地址，向录波器厂家确认电网故障序号= 117|1 ：不需要改动修改记录无七．组态过程说明现场可能有多个故障录波柜，每个故障录波柜有一个FTP登录时使用的IP地址。
每个故障录波柜可能由一台、两台或多台机箱组成，每个机箱有一个%04d 格式的ID号。
“DPR2M录波器机箱-1.00.ini”用于将DPR-2M录波器的每个故障录波柜的每台机箱作为一个装置。
组态：1) 在板卡2的网络口列表中添加TCP端口，通讯规约选中“DPR-2M录波器”，条目中其他设置不用修改。
2) 进入TCP口[DPR-2M录波器]窗口，点击“DPR-2M录波器”按钮，弹出规约相关信息窗口，请向农电所录波器现场调试人员确认“FTP用户名”、“FTP口令”、“FTP端口号”、“FTP路径”、“FTP路径”、“目录文件名”各项定义，注意FTP端口号必须定义为21。

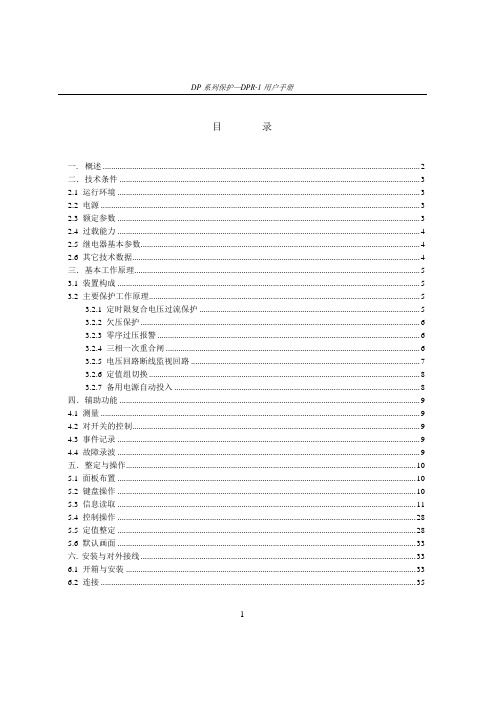

DP系列保护—DPR-1用户手册目录一.概述 (2)二．技术条件 (3)2.1 运行环境 (3)2.2 电源 (3)2.3 额定参数 (3)2.4 过载能力 (4)2.5 继电器基本参数 (4)2.6 其它技术数据 (4)三．基本工作原理 (5)3.1 装置构成 (5)3.2 主要保护工作原理 (5)3.2.1定时限复合电压过流保护 (5)3.2.2 欠压保护 (6)3.2.3 零序过压报警 (6)3.2.4 三相一次重合闸 (6)3.2.5 电压回路断线监视回路 (7)3.2.6定值组切换 (8)3.2.7 备用电源自动投入 (8)四．辅助功能 (9)4.1 测量 (9)4.2 对开关的控制 (9)4.3 事件记录 (9)4.4 故障录波 (9)五．整定与操作 (10)5.1 面板布置 (10)5.2 键盘操作 (10)5.3 信息读取 (11)5.4 控制操作 (28)5.5 定值整定 (28)5.6 默认画面 (33)六.安装与对外接线 (33)6.1 开箱与安装 (33)6.2 连接 (35)1DP系列保护—DPR-1用户手册DPR-1型分布式微机贯通、自闭备投及过流保护装置一. 概述DPR-1型分布式微机贯通、自闭备投及过流保护装置是DP系列保护中的一种，可独立构成自闭、贯通线路完整的保护及备自投功能。
DP系列的保护在开发时借鉴了当前国内外同类产品的成熟经验，并根据我国铁路电力系统运行的实际要求，以及数字式保护今后的发展趋势，在制定设计方案时要求做到：1. 满足变电站综合自动化的要求，有按标准规约制定的网络接口，所有保护的运行数据能够在数据总线上交流，配合监控软件可以组成变电站自动化系统。
2.保护原理先进，配置合理、完善，既能满足大网的运行要求，也能适应小网特别是小水电网的要求。
3.结构可靠密封好，具有良好的抗干扰和防尘能力。
4.减小安装尺寸。
分布式安装时可直接装于开关柜上，集中组屏时可减少屏数，降低造价。
- . -word 资料-一、 概述SID-2C 是深圳市智能设备开发有限公司在总结前七代产品运行经验的基础上，在硬件设计及软件设计上作了较大的改进。
除了保留原有产品的精确性及快速性的优点外，还增加了全汉字显示及与上位机进行通讯的功能。
这为电站分布式控制系统（DCS ）增加了一个重要的智能终端。
不仅使运行人员在同期控制器的安装现场可以看到有关并网过程中的各种信息，还能在远方的集控站对并网过程了如指掌。
SID-2C 系列微机同期控制器有两类产品:SID-2CT 适用于1～12条线路并网用，SID-2CM 适用于1～12台、条发电机或线路并网复用。
各类产品均备有内置试验检测单元，毋需借助其它仪器设备即可进行控制器的例行试验、故障检测及外电路正确性校核等工作。
SID-2C 系列微机同期控制器的突出特点是确保以最短的时间和良好的控制品质促成同期条件的实现，并不失时机的捕捉到第一次出现的并网机会。
本使用说明书可供8个同期点的SID-2CM-8和12个同期点的SID-2CM-12共用。
1 主要功能：1）SID-2CM 有8～12个通道可供1~12台、条发电机或线路并网复用，或多台同期装置互为备用，具备自动识别并网对象类别及并网性质的功能。
2） 设置参数有： 断路器合闸时间、允许压差、过电压保护值、允许频差、均频控制系数、均压控制系数、允许功角、并列点两侧TV 二次电压实际额定值、系统侧TV 二次转角、同频调速脉宽、并列点两侧低压闭锁值、同频阈值、单侧无压合闸、无压空合闸、同步表功能。
3）控制器以精确严密的数学模型，确保差频并网（发电机对系统或两解列系统间的线路并网）时捕捉第一次出现的零相差，进行无冲击并网。
4）控制器在发电机并网过程中按模糊控制理论的算法，对机组频率及电压进行控制，确保最快最平稳地使频差及压差进入整定范围，实现更为快速的并网。
5) 控制器具备自动识别差频或同频并网功能。
在进行线路同频并网（合环）时，如并列点两侧功角及压差小于整定值将立即实施并网操作，否则就进入等待状态，并发出遥信信号。
SE-9200集成式电网调度自动化系统使用手册v2.0编写：宋丽华审核：孙建华批准：朱峰南京磐能电力科技股份有限公司Nanjing PANENG Technology Development Co.,Ltd.中国²南京版本控制记录v1.0使用手册初始版本v2.0修改ged画面保存方式，加入画面所属应用层选择，P64目录第一部分主控台使用手册 (1)1．console主控台介绍 (1)1.1 程序功能 (1)1.2 运行位置 (1)1.3 程序界面 (1)2．console使用说明 (1)2.1 用户登录注销、修改登录密码 (1)2.2 责任区设定 (2)2.3 重要信息显示 (2)2.4 快捷启动按钮 (3)第二部分画面显示使用手册 (4)1. gshow画面显示程序介绍 (4)1.1 程序功能 (4)1.2 运行位置 (4)1.3 程序界面 (4)2. 使用说明 (6)2.1 画面基本操作 (6)2.1.1 打开图形 (6)2.1.2 画面显示信息 (6)2.1.3 事故反演 (7)2.1.4 历史潮流 (8)2.2 人工操作 (8)2.2.1 开关、刀闸对象 (8)2.2.2 模拟量对象 (14)2.3 其他操作 (16)2.3.1 应用切换 (16)2.3.2 态切换 (17)第三部分告警窗口使用手册 (18)1 程序介绍 (18)1.1 程序功能 (18)1.2 运行位置 (18)1.3 程序界面 (18)2 基本操作 (19)2.1 告警显示方式 (19)2.1.1 传统时序显示 (19)2.1.2 类型分类显示 (19)2.1.3 设备单元分类显示 (20)2.2 告警查询功能 (20)2.2.1 一般查询操作 (21)2.2.2 按模板查询 (22)2.2.3 查询条件/查询结果页面切换 (23)2.3 其他主要功能介绍 (23)2.3.1 屏蔽消息功能 (23)2.3.3 锁屏功能 (27)2.3.4 刷新数据功能 (28)2.3.5 导出告警文件功能 (28)2.3.6 告警确认功能 (28)2.4 告警配置 (28)2.4.1 告警动作 (29)2.4.2 告警行为 (29)2.4.3 告警方式 (31)第四部分权限管理使用手册 (35)1 privmanager权限配置程序介绍 (35)1.1 程序功能 (35)1.2 运行位置 (35)1.3 程序界面 (35)2 操作使用说明 (36)2.1 功能的定义与维护 (36)2.2 角色的定义与维护 (36)2.2.1 添加新的角色 (36)2.2.2 删除角色 (37)2.2.3 修改角色 (37)2.3 组的定义与维护 (37)2.3.1 添加新的组 (37)2.3.2 删除组 (38)2.3.3 修改组 (39)2.4 用户的定义与维护 (39)2.4.1 添加新的用户 (39)2.4.2 删除用户 (42)2.4.3 修改用户 (42)第五部分画面编辑使用手册 (43)1 ged画面编辑程序介绍 (43)1.1 程序功能 (43)1.2 运行位置 (43)1.3 程序界面 (43)2 使用说明 (44)2.1 图元绘制 (44)2.2 电力线、母线绘制 (46)2.3 图元、电力线、母线连接 (46)2.3.1 图元与图元的连接 (46)2.3.2 图元与母线的连接 (47)2.3.3 图元与电力线的连接 (47)2.4 背景对象绘制 (47)2.5 前景对象绘制 (48)2.5.1 表格绘制 (49)2.5.2 曲线绘制 (50)2.5.4 饼图绘制 (52)2.5.5 仪表图绘制 (53)2.5.6 滑杆绘制 (54)2.5.7 温度计绘制 (55)2.5.8 模拟量绘制 (55)2.6 新建图元 (56)2.7 工具栏其他功能介绍 (61)2.8 打开、保存画面 (63)2.8.1 打开画面 (63)2.8.2 保存画面 (64)2.9 重要辅助功能介绍 (66)2.9.1 按类型选择图元 (66)2.9.2 导出状态量/模拟量 (67)第六部分数据导入工具使用手册 (68)1 ExportToDB数据导入程序介绍 (68)1.1 程序功能 (68)1.2 运行位置 (68)1.3 程序界面 (68)2 使用说明 (69)2.1 准备阶段 (69)2.1.1 数据文件准备 (69)2.1.2 厂站定义准备 (69)2.2 导入阶段 (69)2.3 其他菜单介绍 (71)2.4.1工具—模型到树状模型 (71)2.4.2工具—量测到树形模型 (72)2.4.3对比查看 (73)第七部分数据库录入使用手册 (74)1 DbInput数据库录入程序介绍 (74)1.1 程序功能 (74)1.2 运行位置 (74)1.3 程序界面 (74)2 使用说明 (74)2.1 建立一个新厂站 (74)2.2 配置一个新厂站的厂站号 (75)2.3 设定新厂站的电压等级容器 (75)2.4 建立新厂站的间隔 (76)2.5 建立新厂站的电力变压器 (76)2.6 建立新厂站的开关 (77)2.7 建立新厂站的刀闸 (77)2.8 建立新厂站的遥测 (78)2.9 建立新厂站的遥信 (79)2.10 建立新厂站的遥控 (80)2.11 如何进行公式计算 (81)2.12 填写遥测、遥信的点号 (82)2.13 画面定义表 (83)2.14 设备模型概述 (84)2.15 采样快速入库 (85)2.16 量测自动关联 (86)第八部分实时数据检索器使用手册 (88)1 DbSearch实时数据检索器程序介绍 (88)1.1 程序功能 (88)1.2 运行位置 (88)1.3 程序界面 (88)2 使用说明 (89)2.1 将数据和开关相关联 (89)2.2 将数据和刀闸相关联 (90)2.3 将数据和变压器相关联 (90)2.4 将数据和模拟量(遥测)相关联 (91)第九部分报表工具使用手册 (93)1 table报表工具程序介绍 (93)1.1 程序功能 (93)1.2 运行位置 (93)1.3 程序界面 (93)2 使用说明 (94)2.1 用户登陆/退出 (94)2.1.1登陆 (94)2.1.2退出 (95)2.2 报表管理 (96)2.2.1新建报表 (96)2.2.2修改报表属性 (96)2.2.3删除报表 (97)2.2.4保存报表 (97)2.2.5打开报表 (97)2.3 报表数据定义操作 (98)2.3.1定义报表日期 (98)2.3.2定义报表数据 (99)2.3.3清除数据定义 (100)2.4 显示/隐藏数据定义 (100)2.4.1显示数据定义 (100)2.4.2隐藏数据定义 (101)2.5 报表输出 (101)2.5.1具体到某天的报表输出 (101)2.5.2时间段的报表输出 (102)2.6 保存备忘数据 (102)2.7 保存报表数据 (103)第十部分高级应用使用手册 (105)1 系统建模 (105)1.1 图库一体化的建模工具 (105)1.2 电网设备参数准备 (105)1.3 参数字典表维护 (107)1.3.1导线/电线类型字典表 (107)1.3.2两卷/三卷变压器参数表 (107)1.4 图库建模 (108)1.4.1定义和修改设备信息 (108)1.4.2计算方向选择 (115)1.4.3生成网络拓扑 (116)2 系统运行 (118)2.1 运行程序 (118)2.2 电网拓扑分析 (118)2.3 状态估计 (124)2.4 潮流计算 (128)第一部分主控台使用手册1．c onsole主控台介绍1.1 程序功能console是系统的主控台，功能如下：1）用户登录注销、修改登录密码2）责任区设定3）重要信息显示4）快捷启动按钮1.2 运行位置程序可运行在任何SE-9200客户机或服务器上，位于/SE-9200/bin/console.exe路径下。
继保之星系列继电保护测试系统使用说明书武汉豪迈电力自动化技术有限责任公司目录继电保护试验项目索引 (2)第一部分继保之星－702／703使用说明 (5)第一章装置特点与技术参数 (7)第二章装置硬件结构 (9)第三章单机操作模块功能说明 (13)第四章外接PC机操作说明 (26)第二部分继保之星－802／1000／1200使用说明 (27)第五章装置特点与技术参数 (29)第六章装置硬件结构 (33)第七章使用前请阅读 (37)第三部分继保之星软件操作说明 (39)第八章软件操作方法简介 (41)第九章交流试验 (44)第十章直流试验 (52)第十一章状态系列Ⅰ和Ⅱ (54)第十二章谐波叠加试验 (58)第十三章频率及高低周试验 (61)第十四章功率方向及阻抗试验 (65)第十五章同期试验 (69)第十六章整组试验Ⅰ和Ⅱ (74)第十七章距离和零序保护 (79)第十八章线路保护 (84)第十九章阻抗特性 (90)第二十章差动保护 (93)第二十一章差动定值 (101)第二十二章差动谐波 (107)第二十三章备自投测试 (110)第二十四章厂用电快切测试 (121)第二十五章 6-35KV微机线路保护综合测试 (128)第二十六章故障再现 (133)附录1：外接电脑串行通信口的设置 (134)附录2：插接U盘等设备时设备驱动安装方法 (135)附录3：测试软件升级方法的安装设置 (136)附录4：外接PC试验USB连接线的安装设置 (136)附录5：线路保护试验接线方法示例 (137)附录6：差动保护试验接线方法示例 (139)附录7：各种继电器的试验方法 (141)附录8：继电保护调试经验参考 (146)附录9：精度调整售后服务 (165)继电保护试验项目索引本索引旨在引导试验人员：各种继保装置的试验可以通过“继保之星”系列软件的哪些模块完成。
注意：表格中“（单机）”指用702／703的单机操作；“（PC）”指用Windows系统中运行的软件操作，适用于702／703联PC机运行，和802／1000／1200的单机或联PC机运行的软件。
DPR-2ES电力系统动态记录装置技术和使用说明书DPR-2ES电力系统动态记录装置技术和使用说明书V1.40*本版本说明书发布于2014年9月1日*产品与说明书不符之处，以实际产品为准*更多产品信息，请访问互联网：http：//DPR-2ES电力系统动态记录装置技术和使用说明书版权声明Copyright © 2011 国电南瑞科技股份有限公司我们对本说明书及其中的内容具有全部的知识产权。
除非特别授权，禁止复制或向第三方分发。
凡侵犯本公司版权等知识产权的，本公司必依法追究其法律责任。
我们定期检查本说明书中的内容，在后续版本中会有必要的修正。
但不可避免会有一些错误之处，欢迎提出改进的意见。
我们保留在不事先通知的情况下进行技术改进的权利。
服务联系方式技术支持业务联系电话: 86-755-86098833传真: 86-755-86098888网址: 电子信箱: market@DPR-2ES电力系统动态记录装置技术和使用说明书安全信息使用产品前，请仔细阅读本章节本章叙述了使用产品前的安全预防建议。
在安装和使用时，本章内容必须全部阅读且充分理解。
忽略说明书中相关警示说明，因不当操作造成的任何损害，我公司不承担相应责任。
警示标记定义本手册中将会用到以下警示标记和标准定义：危险!意味着如果安全预防措施被忽视，则会导致人员死亡、严重的人身伤害，或严重的设备损坏。
警告!意味着如果安全预防措施被忽视，则可能导致人员死亡、严重的人身伤害，或严重的设备损坏。
警示!意味着如果安全预防措施被忽视，则可能导致轻微的人身或设备损坏。
本条特别适用于对装置的损坏。
操作指导及警告危险!在一次系统带电运行时，绝对不允许将与装置连接的电流互感器二次开路。
该回路开路会产生极端危险的高压。
警告!为增强或修改现有功能，装置的软硬件均可能升级，请确认此版本的使用手册和您手中的产品兼容。
DPR-2ES电力系统动态记录装置技术和使用说明书警告!电气设备在运行时，某些部件可能带有危险的高电压。
不正确的操作可能导致严重的人身伤害或设备损坏。
只有合格的工作人员才允许对装置进行操作或在装置附近工作。
工作人员需熟知本手册中所提到的注意事项和工作流程，以及安全规定。
特别注意，一些通用的工作于高压带电设备的工作规则必须遵守。
如果不遵守可能导致严重的人身伤亡或设备损坏。
警告!●裸露端子在装置带电运行时不要触碰裸露的端子等，因为可能会产生危险的高电压。
●残余电压在装置电源关闭后，回路中仍然可能存在危险的电压。
这些电压需在数秒钟后才会消失。
●接地装置的接地端子必须可靠接地。
●运行环境该装置只允许运行在技术参数所规定的环境条件下，而且运行环境不能存在异常震动。
●额定值在接入交流电压电流回路或电源回路时，请确认他们符合装置的额定参数。
●印刷电路板在装置带电时，不允许插入或拔出印刷电路板，这样可能导致装置不正确动作。
●外部回路当把装置的输出接点连接到外部回路时，须仔细核对所用的外部电源电压应符合装置技术要求，以保证装置的正常可靠工作。
●连接电缆仔细处理连接电缆避免施加过大的外力。
DPR-2ES电力系统动态记录装置技术和使用说明书本说明书所用缩略语DPR-2ES电力系统动态记录装置技术和使用说明书目录第1章概述 (1)1.1.概述 (1)1.2.应用范围 (1)1.3.装置设计遵循的标准 (2)1.4.技术特点 (2)第2章技术参数 (4)2.1.电气参数 (4)2.2.环境条件参数 (4)2.3.型式试验 (4)2.4.认证 (6)2.5.性能参数 (6)第3章DPR-242R记录管理单元 (9)3.1.硬件配置 (9)3.2.记录功能 (11)3.3.分析管理功能 (11)第4章DPR-242A/B采集单元 (13)4.1.主要接口参数 (13)4.2.背部端子说明 (16)第5章起动元件 (20)5.1.相电压突变起动 (20)5.2.相电压越限起动 (20)5.3.正序电压越限起动 (20)5.4.负序电压越限起动 (21)5.5.零序电压越限起动 (21)5.6.零序电压突变起动 (21)5.7.谐波电压起动 (22)5.8.相电流突变起动 (22)DPR-2ES电力系统动态记录装置技术和使用说明书5.9.相电流越限起动 (22)5.10.负序电流越限起动 (23)5.11.零序电流越限起动 (23)5.12.零序电流突变起动 (23)5.13.频率越限起动 (24)5.14.差流起动 (24)5.15.过激磁起动 (24)5.16.直流电压突变起动 (25)5.17.直流电压越限起动 (25)5.18.直流电流突变起动 (26)5.19.直流电流越限起动 (26)5.20.开关量变位起动 (26)5.21.手动、远方起动 (27)第6章后台界面使用说明 (28)6.1.后台主界面 (28)6.2.向量数据 (28)6.3.配置管理 (32)6.4.定值管理 (40)6.5.文件管理 (45)6.6.事件管理 (46)6.7.装置信息 (47)6.8.MENU菜单 (49)6.9.告警事件 (50)第7章录波分析工具使用说明 (51)7.1.故障分析软件主界面 (51)7.2.菜单指引说明 (51)7.3.常规分析 (55)7.4.线路分析 (61)7.5.变压器分析 (64)第8章安装与调试 (67)8.1.概述 (67)DPR-2ES电力系统动态记录装置技术和使用说明书8.2.外观检查 (68)8.3.安装 (68)8.4.检查外部回路 (69)8.5.装置上电 (69)8.6.配置装置 (69)8.7.通信测试 (69)8.8.功能测试 (69)8.9.最终检查 (70)第9章维护 (71)9.1.维护日程安排 (71)9.2.常规检查 (71)9.3.故障跟踪和修复 (71)9.4.清洁 (71)9.5.存储 (71)第10章退役和处置 (72)10.1.退役 (72)10.2.处置 (72)附录产品订货信息 (73)第1章概述第1章概述1.1.概述DPR-2ES电力系统动态记录装置是严格按照部颁标准《220～500KV电力系统故障动态记录技术准则》(DL/T 553-2013)并结合《电力系统实时动态监测系统技术规范》研制的新产品，该装置的采集速度、采集精度、记录容量等主要技术指标达到国内外同行业先进水平，起动判据全面, 记录方式灵活, 是一种功能全面、性能可靠的录波装置。
1.2. 应用范围DPR-2ES电力系统动态记录装置是国电南瑞科技股份有限公司参照《电力系统动态记录装置通用技术条件》（DL/T553-2013）、《微机型发电机变压器组动态记录装置技术条件》（DL/T873-2004）等标准研发出的故障录波装置，该装置由DPR-242R记录管理单元和DPR-242A/B采集单元组成。
DPR-2ES电力系统动态记录装置适用于各电压等级的常规变电站，可通过配置完成母线故障录波元件、线路故障录波元件、主变故障录波元件的系统组态，以适应不同的录波需求。
故障录波系统构成示意图如下：模拟量开关量DPR-242R记录管理单元实时读取数据采集单元采集的带有精确时标的原始网络报文，实现录波判据起动、故障在线分析、录波文件存储、文件管理、MMS通信服务、时钟同步、系统组态、参数配置、系统状态监视、二次设备状态监测、实时电气量监测、暂态数据检索及分析等功能，是整套系统的核心。
该单元可以采用光口IRIG-B、电口IRIG-B等对时方式进行高精度对时，同时具有一定的守时功能。
装置尺寸为2U高度，W×D×H：482.6mm×350mm×88.1mm。
DPR-242A/B数据采集单元通过1个以太网络通信接口与记录单元通讯。
DPR-242A可采集192路开关量、80路模拟量，同时可提供5路接点开出，装置尺寸为8U整层，W×D×H：482.6mm ×290.2mm×354.8mm；DPR-242B可采集72路开关量、40路模拟量，同时可提供5路接点开出，装置尺寸为4U整层，W×D×H：482.6mm×290.2mm×176.6mm。
第1章概述1.3.装置设计遵循的标准1.4.技术特点1.4.1.记录单元双核全嵌入式设计记录单元采用全嵌入式设计方法，源码开放的Linux嵌入式实时操作系统和高速双核CPU协调运算处理系统极大提高了记录单元的数据的吞吐能力、处理实时性动态响应特性。
第1章概述1.4.2.数据采集单元CPU +FPGA全嵌入式设计数据采集单元采用了FPGA新型集成电路，无操作系统调度保证了强数据处理能力及实时性、运行稳定可靠性和抗干扰能力。
1.4.3.多样化的数据存储及独特的数据检索算法录波起动方式同时支持连续记录和暂态记录。
独特的检索算法可提供多种检索方式实现数据的快速定位提取。
1.4.4.丰富的数据综合分析功能具备录波文件检索、暂态数据分析等分析功能，为变电站事故分析提供综合分析手段。
第2章技术参数第2章技术参数2.1.电气参数2.1.1.电源2.1.2.开关量输出2.2.环境条件参数2.3.型式试验2.3.1.环境试验第2章技术参数2.3.2.机械试验2.3.3.电气绝缘试验2.3.4.电磁兼容试验第2章技术参数2.4.认证⏹ISO9001:2000质量管理标准认证⏹质量、环境和职业健康安全三标合一管理体系认证⏹ISO10012:2003测量管理体系认证⏹软件集成成熟度CMMI3级认证2.5.性能参数2.5.1.可靠性指标⏹系统可用率≥99.9%；⏹DPR-242R记录管理单元平均无故障时间MTBF≥27000小时；⏹DPR-242A数据采集单元平均无故障时间MTBF≥27000小时。
2.5.2.接入处理能力⏹DPR-242R记录管理单元DPR-242R记录管理单元接入DPR-242A/B数据采集单元：≤2台；⏹DPR-242R记录管理单元接入MMS客户端：≤16个；⏹DPR-242R记录管理单元接入模拟量路数：≤120路；⏹DPR-242R记录管理单元接入开关量路数：≤264路。
2.5.3.输入信号⏹额定频率：50Hz，60Hz；⏹模拟量采样率：10kHZ；⏹交流额定电压：57.7V；⏹交流额定电流：1A/5A；⏹直流电压范围：5V/300V；⏹直流电流范围：4~20mA。
第2章技术参数2.5.4.采样指标⏹额定值下的交流电流、电压波形采样精度优于±0.5％；⏹额定值下的各路交流电压、电流的有效值测量相对误差小于±0.5％；⏹有功功率测量误差不超过±1.5%；⏹无功功率测量误差不超过±1.5%；⏹额定直流电流、直流电压测量误差不超过±1%；⏹频率测量的分辨率为0.001Hz，测量误差不超过±0.01Hz；⏹相角测量误差不超过2度。
