电力系统自动化复习提纲教学内容

电力系统自动化教学大纲引言概述：电力系统自动化是电力工程领域中的重要分支，它涉及到电力系统的监控、控制和保护等方面的技术。

为了提高电力系统自动化专业人才的培养质量，制定一份完善的教学大纲是非常必要的。

本文将介绍一份电力系统自动化教学大纲的内容和结构，以期提供给相关教师和学生参考。

一、基础理论部分1.1 电力系统自动化基本概念详细介绍电力系统自动化的定义、目标和基本原理，包括电力系统的组成、自动化技术的应用范围和意义等。

1.2 电力系统的建模与仿真阐述电力系统建模的基本原理和方法，包括电力系统的等值电路模型、状态空间模型和传输线模型等，以及仿真软件的使用和应用。

1.3 电力系统的稳定性分析介绍电力系统稳定性的概念和分类，包括功角稳定、电压稳定和频率稳定等方面的分析方法和技术，以及稳定性分析的应用。

二、监控与保护部分2.1 电力系统监控与调度详细介绍电力系统监控与调度的目标和任务，包括电力系统的实时监测、数据采集和分析等方面的技术和方法，以及调度中心的组织和管理。

2.2 电力系统保护与自动化装置阐述电力系统保护的原理和方法，包括故障检测、故障定位和故障隔离等方面的技术和装置，以及保护系统的设计和应用。

2.3 电力系统的安全与可靠性评估介绍电力系统安全与可靠性评估的内容和方法，包括可靠性指标的定义和计算、风险评估和应急措施等方面的技术和应用。

三、控制与优化部分3.1 电力系统控制理论详细介绍电力系统控制的基本原理和方法，包括PID控制、模糊控制和神经网络控制等方面的技术和应用，以及控制系统的设计和调试。

3.2 电力系统优化技术阐述电力系统优化的目标和方法，包括经济调度、负荷预测和电力市场等方面的技术和模型，以及优化算法的应用和评价。

3.3 电力系统的分布式控制与智能化介绍电力系统分布式控制和智能化的概念和技术，包括分布式控制系统的组成和架构、智能装置的应用和发展等方面的内容。

四、通信与信息处理部分4.1 电力系统通信技术详细介绍电力系统通信技术的基本原理和方法，包括通信协议、通信网络和通信设备等方面的技术和应用，以及通信系统的设计和维护。

电力系统自动化教学大纲一、课程简介电力系统自动化是电力工程中的重要学科，主要涉及电力系统的运行、控制和保护等方面。

本课程旨在通过理论教学和实践训练，培养学生在电力系统自动化领域的基本理论和实践技能，为他们未来从事电力系统自动化相关工作打下坚实的基础。

二、课程目标1. 掌握电力系统自动化的基本概念和原理；2. 理解电力系统的运行和控制策略；3. 学习电力系统自动化的相关技术和工具；4. 培养学生的实践能力，能够应用所学知识解决实际问题。

三、课程内容1. 电力系统基础知识- 电力系统概述- 电力系统组成与结构- 电力系统运行模式- 电力系统拓扑分析2. 电力系统自动化基础- 电力系统自动化概述- 电力系统监控与数据采集- 电力系统通信技术- 电力系统测量与仪器设备3. 电力系统自动化控制- 电力系统稳定控制- 电力系统调度与优化- 电力系统故障检测与处理- 电力系统负荷控制4. 电力系统自动化保护- 电力系统保护原理- 电力系统保护装置与设备- 电力系统故障诊断与恢复5. 电力系统自动化实践- 电力系统仿真与实验- 电力系统自动化案例分析- 电力系统自动化项目设计四、教学方法1. 理论讲授：通过课堂教学，向学生传授电力系统自动化的基本理论知识；2. 实验实践：组织学生进行电力系统自动化实验，加强他们的实践能力；3. 案例分析：引导学生分析和解决实际电力系统自动化问题的案例；4. 课程设计：要求学生进行电力系统自动化项目设计，提升他们的综合能力。

五、考核方式1. 平时成绩：包括课堂表现、作业完成情况等；2. 实验报告：要求学生完成实验，并撰写实验报告；3. 期末考试：对学生的理论知识进行综合考核；4. 课程设计：评估学生的项目设计能力和综合素质。

六、参考教材1. 《电力系统自动化导论》；2. 《电力系统自动化技术与应用》；3. 《电力系统自动化实践与案例分析》。

七、教学团队本课程由电力系统自动化领域的专业教师承担，他们具备丰富的教学经验和实践能力，能够为学生提供优质的教学服务。

电力系统自动化复习资料[1]11.电压幅值差和相角差产生的冲击电流各为什么分量？有功还是无功？危害？幅值差：冲击电流的无功分量，电动力对发电机绕组产生影响，由于定子绕组端部的机械强度最弱，须注意对它的危害。

相角差：冲击电流为无功分量，机组联轴受到突然冲击2.什么是自同期并列？操作过程与准同期有何区别？自同期的优缺点？自同期并列就是将一台未加励磁电流的发电机组升速到接近电网频率，滑差角频率不超过允许值，在机组加速度小于某一给定值的条件下，首先合上并列断路器，接着立刻合上励磁开关，给转子加上励磁电流，在发电机电动势逐渐增加的过程中，由电力系统将并列发电机拉入同步状态。

区别：自同期：先合断路器，而后给发电机组加励磁电流，由电力系统将并列发电机拉入同步。

准同期：先合发电机组加励磁电流，再合并列断路器，以近于同步运行条件进行并列操作。

自同期优点：操作简单，不需要选择合闸时刻，系统故障时，应用自同期并列可迅速把备用水轮机投入电网。

缺点：不能用于两个系统；会出现较大的冲击电流；发电机母线电压瞬时下降，对其他用电设备的正常工作产生影响，自同期并列方法受限制。

3.采用怎样的方法获得恒定越前时间？它采用的提前量与恒定时间信号，即在脉冲电压Us到达电压相量U G、U X重合之前t XJ发出合闸信号，一般取t XJ等于并列装置合闸出口继电器动作时间t C和断路器合闸时间t QF之和4.什么是整步电压？分几种？什么是线性整步电压？整步电压指自动并列装置检测并列条件的电压。

分为线性整步电压和正弦型。

线性整步电压只反映U G和U X之间的相角差特性，而与它们的电压幅值无关，从而使越前时间信号和频率差的检测不受电压幅值的影响，提高了控制性。

5.励磁电流是通过调节什么来维持电压给定的？励磁电流6.励磁静态稳定的影响？从单机向无限大母线送电为例，发电机输出功率公式a.无励磁调节时，Eq为定值，δ=90°处于稳定极限公式。

复习提纲1.并列操作，同期，准同期的概念。

发机电投入电力系统参加并列运行的操作称为“并列操作”同步发机电的并列操作称为“同期”。

以近于同步运行条件进行的并列操作称为“准同期”。

2.同步发机电并列需要遵循的两个原则？1、并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值普通不超过1-2 倍的额定电流。

2、发机电并入电网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。

3.准同期并列和自同期并列方法、特点以及应用的场合？准同期并列装置的功能有哪些？自同期并列就是将一台未加励磁电流的发机电组升速到接近于电网频率，滑差角频率不超过允许值，而且，在机组的加速度小于某一给定值的条件下，首先合上并列断路器QF,接着立刻合上励磁开关，给转子加之励磁电流，在发电机电动势逐渐增长的过程中，由电力系统将并列发机电拉入同步状态。

特点是：优点为控制操作非常简单，不需要选择合闸时刻；缺点是为a. 自同期并列方式不能用于两个系统间的操作。

b.发机电以自同期方式投入电网。

在投入瞬间，未加励磁电流的发机电接入电网，相当于电网经过发机电次暂态电抗形成短路，于是不可避免浮现较大的冲击电流。

C.发机电母线电压瞬时下降对其他用电设备的正常工作产生影响，自同期并列方法也受到限制。

应用场合：在电力系统发生故障、频率波动较大的情况下，应用自同期并列可以迅速把备用的水轮机组投入电网，因此，曾经作为系统事故的重要措施之一。

自同期并列方式很少采用。

准同期并列在电力系统正常运行的情况下，普通采用准同期并列方法将发机电组投入运行。

惟独当电力系统发生故障时，为了迅速投入水轮发机电组，过去曾经采用自同期并列方法。

由于微机型数字式自动并列方法已经趋于成熟，现在也用准同期并列方法投运水轮发机电组。

4.电压幅值差满足什么要求？产生的冲击电流主要是什么分量？有什么危害？电压差Us 不允许超过额定电压的5%-10%；产生的冲击电流主要是无功分量；冲击电流的电动力对发机电组的绕组产生影响，而定子绕组端部机械强度最弱，需特殊注意对其造成的危害；5.电压频率差产生的冲击电流主要是什么分量？有什么危害？主要是有功分量；若并列时频率差较大，即使合闸相角差很小，满足要求，也需要发机电经历一段时间的加速或者减速过程，才干实现同步。

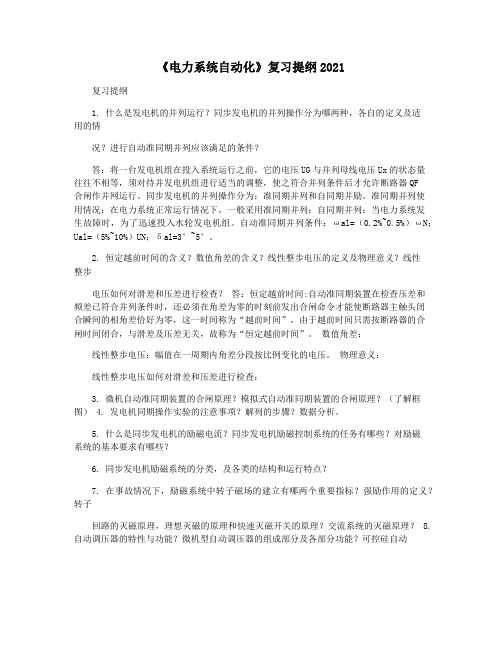

《电力系统自动化》复习提纲2021复习提纲1. 什么是发电机的并列运行？同步发电机的并列操作分为哪两种，各自的定义及适用的情况？进行自动准同期并列应该满足的条件？答：将一台发电机组在投入系统运行之前，它的电压UG与并列母线电压Ux的状态量往往不相等，须对待并发电机组进行适当的调整，使之符合并列条件后才允许断路器QF合闸作并网运行。

同步发电机的并列操作分为：准同期并列和自同期并励。

准同期并列使用情况：在电力系统正常运行情况下，一般采用准同期并列；自同期并列：当电力系统发生故障时，为了迅速投入水轮发电机组。

自动准同期并列条件：ωal=（0.2%~0.5%）ωN；Ual=（5%~10%）UN；δal=3°~5°。

2. 恒定越前时间的含义？数值角差的含义？线性整步电压的定义及物理意义？线性整步电压如何对滑差和压差进行检查？答：恒定越前时间:自动准同期装置在检查压差和频差已符合并列条件时，还必须在角差为零的时刻前发出合闸命令才能使断路器主触头闭合瞬间的相角差恰好为零，这一时间称为“越前时间”，由于越前时间只需按断路器的合闸时间闭合，与滑差及压差无关，故称为“恒定越前时间”。

数值角差：线性整步电压：幅值在一周期内角差分段按比例变化的电压。

物理意义：线性整步电压如何对滑差和压差进行检查：3. 微机自动准同期装置的合闸原理？模拟式自动准同期装置的合闸原理？（了解框图）4. 发电机同期操作实验的注意事项？解列的步骤？数据分析。

5. 什么是同步发电机的励磁电流？同步发电机励磁控制系统的任务有哪些？对励磁系统的基本要求有哪些？6. 同步发电机励磁系统的分类，及各类的结构和运行特点？7. 在事故情况下，励磁系统中转子磁场的建立有哪两个重要指标？强励作用的定义？转子回路的灭磁原理，理想灭磁的原理和快速灭磁开关的原理？交流系统的灭磁原理？ 8. 自动调压器的特性与功能？微机型自动调压器的组成部分及各部分功能？可控硅自动调压器中测量单元的工作原理？什么是同步发电机的调差系数，其物理意义是什么？9. 励磁实验中的注意事项？恒α和恒UF、恒IL起励的方式有何不同？数据的分析。

电力系统自动化复习资料（二）引言：电力系统自动化是指利用现代信息技术和自动控制技术对电力系统进行监测、控制和管理的过程。

本文档是电力系统自动化复习资料的第二部分，旨在帮助读者复习相关知识，并深入理解电力系统自动化的工作原理、关键技术以及应用领域。

正文：一、电力系统自动化的概述1. 电力系统自动化的定义和作用2. 电力系统自动化的发展历程和趋势3. 电力系统自动化的基本组成和架构4. 电力系统自动化的工作原理和流程5. 电力系统自动化的应用领域和前景展望二、电力系统自动化的关键技术1. SCADA系统在电力系统自动化中的应用2. EMS系统在电力系统自动化中的作用和功能3. 自动化的通信技术和网络结构4. PLC控制系统在电力系统自动化中的应用案例5. 电力系统自动化中的数据处理和分析技术三、电力系统自动化的安全性与可靠性1. 电力系统自动化中的安全措施和防护措施2. 电力系统自动化中的故障检测和故障恢复3. 电力系统自动化中的备份和容错机制4. 电力系统自动化的可靠性评估和优化方法5. 电力系统自动化的应急预案和应对措施四、电力系统自动化的经济性与智能化1. 电力系统自动化的经济效益和节能减排2. 电力系统自动化中的负荷预测和优化调度3. 电力系统自动化中的能源管理和智能配电4. 电力系统自动化中的数据挖掘和机器学习5. 电力系统自动化中的智能感知和智能决策五、电力系统自动化的挑战与展望1. 电力系统自动化面临的技术挑战和难题2. 电力系统自动化的国内外发展现状和差距分析3. 电力系统自动化的可持续发展和研究方向4. 电力系统自动化中的人才培养和技术创新5. 电力系统自动化的展望和应用前景总结：本文档综述了电力系统自动化的基本概念、关键技术、安全性与可靠性、经济性与智能化以及面临的挑战与展望。

电力系统自动化的发展将会进一步推动电力行业的现代化和智能化，提高电网的安全稳定运行，并促进能源的高效利用和可持续发展。

电力系统自动化教学大纲引言概述：电力系统自动化是电力工程领域的重要学科之一，其教学大纲的制定对于培养电力系统自动化专业人材具有重要意义。

本文将从四个方面详细阐述电力系统自动化教学大纲的内容，包括基础理论知识、实践技能培养、案例分析以及综合实践项目。

一、基础理论知识：1.1 电力系统基础知识：介绍电力系统的基本组成、结构和运行原理，包括电力设备、电力网络、电力负荷等方面的基础知识。

1.2 电力系统自动化原理：深入讲解电力系统自动化的原理和方法，包括自动化控制理论、信号处理技术、通信网络等方面的知识，使学生了解自动化技术在电力系统中的应用。

1.3 电力系统自动化设备与技术：介绍电力系统自动化中常用的设备和技术，包括自动化装置、监控系统、保护装置等方面的内容，使学生熟悉电力系统自动化领域的相关设备和技术。

二、实践技能培养：2.1 电力系统自动化实验：设计并实施电力系统自动化实验，培养学生的实际操作能力和问题解决能力，包括实验设计、实验操作、数据分析等方面的技能。

2.2 电力系统自动化仿真：利用电力系统仿真软件进行实际案例仿真，让学生通过摹拟实际场景来理解电力系统自动化的应用和工作原理。

2.3 电力系统自动化调试与维护：培养学生电力系统自动化设备调试和维护的能力，包括设备故障排除、参数设置、系统维护等方面的技能。

三、案例分析：3.1 电力系统自动化案例分析：通过分析实际电力系统自动化案例，让学生了解电力系统自动化在实际工程中的应用和解决问题的方法。

3.2 电力系统自动化工程实践：组织学生参预电力系统自动化工程实践，让学生亲身参预项目实施，了解电力系统自动化在实际工程中的应用和实践经验。

3.3 电力系统自动化技术发展趋势：介绍电力系统自动化领域的最新技术和发展趋势，让学生了解电力系统自动化领域的前沿动态和未来发展方向。

四、综合实践项目：4.1 电力系统自动化综合设计：组织学生进行电力系统自动化的综合设计项目，要求学生综合运用所学知识和技能，设计一个完整的电力系统自动化方案。

电⼒系统⾃动化复习资料.doc第⼀、⼆章1.准同期并列与⽩同期并列⽅法有何不同？对它们的共同要求是什么？两种⽅法各有何特点？两种⽅法适⽤场合有何差别？、准同期并列的理想条件是什么？（1）准同期：发电机在并列合闸前已励磁，当发电机频率、电压相⾓、电压⼤⼩分别和并列点处系统侧的频率、电压相⾓、电压⼈⼩满⾜并列条件时，将发电机断路器合闸, 完成并列操作。

⼝同期：将未励磁、接近同步转速的发电机投⼊系统，并同吋给发电机加上励磁，在原动机⼒矩、同步⼒矩等作⽤下把发电机拖⼊同步，完成并列操作。

（2）冲击电流⼩，拉⼊同步快（3）准同期：优点：冲击电流⼩，进⼊同步快。

缺点：操作复杂、并列时间稍长。

⾃同期：优点：操作简单、并列迅速、易于实现⼝动化。

缺点：冲击电流⼤、对电⼒系统扰动⼤，不仅会引起频率振荡，⽽会在⾃同期并列的机组附近造成电压瞬时⼘?降。

（4）准同期：系统并列和发电机并列⾃同期：电⼒系统事故，频率降低时发电机组的快速卅动准同期并列的理想条件是：待并发电机频率与系统频率相等，即频率差为零，Af =0待并发电机电压和系统电压幅值相等，即电压差为零，=0待并发电机电压与系统电压在主触头闭合瞬间的相⾓差为零，A 6 =02.准同期并列的理想条件有哪些？如果不满⾜这些条件，会有什么后果？①发电机的频率和电⽹频率相同;②发电机利I电⽹的的电压波形相同;③发电机的电⽹的电压⼤⼩、相位相同；④发电机和电⽹的相序相同，相⾓差为零。

如果△"很⼈，则定⼦电流过⼈时，将会引起发电机定⼦绕组发热，或定⼦绕纽端部在电动⼒的作⽤下受损。

因此，⼀般要求电压差不应超过额定电压的5%'10加如來§很⼤，定⼦电流很⼤，其冇功分虽电流在发电机轴上产⽣冲击⼒矩，严重时损坏发电机，通常准同步并列操作允许的合闸相位差不应超过去5。

:发电机在频差较⼤的情况下并⼊系统，⽴即带上较多正的（或负的）有功功率，对转⼦产⽜?制动（或加速）的⼒矩，使发电机产⽣振动，严重时导致发电机失步，造成并列不成功。

《电力系统自动化》总复习1、电力系统自动化的概念自动化：工业上的自动化，是指用以替代人工而自动工作的技术措施。

电力系统：是由电力系统的基础元件，如：同步发电机，升、降压变压器，高、低压输电线路，开关以及形形式式的用电负荷等，按一定规律连接而成的既复杂又庞大的系统。

电力系统自动化：是指在电力系统中实施的替代人工自动工作的各种技术措施。

电力系统自动化是指应用各种具有自动检测、决策和控制功能的装置系统，通过信号系统和数据传输系统对电力系统各元件、局部系统或全系统进行就地或远方的自动监视、调节和控制，保证电力系统安全、可靠、经济运行和向电力用户提供合格的电能。

2、电力系统自动化的主要任务目标：安全、可靠、经济保障电网安全、稳定、正常运行和对电力用户安全可靠供电。

保证电能质量，保持频率、电压、波形合格。

按照公平、公正的原则合理安排发电，实现发电资源的优化利用。

3、现代电力系统的构成高电压：交流：500kV，750kV，1000kV；直流：±500kV，±800kV，±1000kV。

大机组：600MW, 1000MW, 1250MW。

大电网：区域联网规模越来越大。

电源类型多：火电、水电、核电、风电、太阳能、潮汐、生物发电等。

4、电力系统运行控制的特点电力系统是由发电厂、变电站、输/配电线路和用户组成的最典型的大系统，其跨越地域非常广阔。

现代电力系统中各个环节联系紧密，任一环节发生事故都会在短时间内影响到大量电力用户，造成很大的经济损失。

电力系统运行控制的目标：安全、可靠、优质、经济5、电力系统自动化的重要性电力系统的监视和控制必须借助自动化装置（系统）来完成。

实现电力系统自动化，是保证电力系统安全、可靠、经济运行和向电力用户提供合格的电能的最有效技术手段。

控制管理电力系统需要监视和控制多种参数，包括系统频率、节点电压、线路电流、功率等。

6、我国目前的电网状况特点：大电网、大电厂、大机组、高电压输电、高度自动控制装机容量超过2000MW，电网11个。

电力系统自动化复习资料（合集五篇）第一篇：电力系统自动化复习资料电力系统自动化复习资料一、名词解释（共5道题，每题4分，总分20分）1电力系统经济运行2.准同期并列3.强行励磁4.负荷的调节效应5.频率调差系数二、简答题（共12道题，每题5分，总分60分）1电力系统自动化包括哪些主要内容？2准同步并列的条件有哪些？如果不满足这些条件，会有什么后果？为什么要在δ=00之前提前发合闸脉冲？3.同步发电机的励磁系统有哪几类？4．何谓三相全控整流桥的逆变？实现逆变的条件是什么？5．频率降低较大时可能对电力系统造成什么危害？6在电力系统中，有了调速器对频率的一次调节，为什么还要引入调频器，进行二次调节?7描述积差调频法内容和特点？8电力系统的调压措施有哪些？9变电所综合自动化系统的结构主要分哪几种？各有什么特点10配电网自动化系统的基本结构是什么？11.自动低频减载的工作原理？12什么是负荷调节特性和发电机调节特性？电力系统频率特性？三、计算题（10分）某发电机采用自动准同期并列方式与系统进行并列，系统的参数为已归算到以发电机额定容量为基准的标么值。

一次系统的参数为：发电机交轴次暂态电抗Xq''为0.128；系统等值机组的交轴次暂态电抗与线路之和为0.22；断路器合闸时间为tQF 0.4s，它的最大可能误差时间为tQF的±20%；自动并列装置最大ih''.max=2IGE±0.05s误差时间为；待并发电机允许的冲击电流值为。

求允许合闸相角差δey、允许滑差ωsy与相应的脉动电压周期。

四、论述题（10分）结合你自己所了解的某一先进的电力系统自动化设备，简述一下其工作原理，谈谈你对电力系统自动化认识。

第二篇：电力系统自动化简答题(复习资料)1.统的主要作用:答：1电压控制2控制无功功率的分配3提高同步发电机并联运行的稳定性4改善电力系统的运行条件5水轮发电机组要求实现强行减磁2.无刷励磁系统的特点：1）无炭刷和滑环2)供电可靠性高3）励磁系统的响应速度慢4）励磁机与发电机同轴，电源独立，不受电力系统干扰5）具备高起始、响应持久、能有效地提高电力系统稳定性3.有差调频法的特点：1）各频机组同时参加调频，没有先后之分2)计划外负荷在调频机组间是按一定的比例分配的3）频率稳定值的偏差较大4.主导发电机法的特点：1）最终不存在频率偏差2）作用有先有后，缺乏“同时性”3）调频容量的不能充分利用，整个调频过程较为缓慢4）稳态特性比较好，动态特性不够理想5.自动发电控制系统四个基本任务和要求：1）使全系统的发电机输出功率和总负荷功率相匹配2）将电力系统的频率偏差调整到零，保持系统频率为额定值3）控制区域间联络线的交换功率与计划值相等，以实现各个区域内有功功率和负荷功率的平衡4）在区域网内各发电厂之间进行负荷的经济分配6.如何确定低频减载的首级动作频率和末级动作频率？1）、第一级启动频率：这个为事故的早期，频率下降不严重，因些启动值要高些一般整定为：48.5~49Hz ,在以水电厂为主的电力系统中，因水轮机调整速度较慢，因些常取48.5Hz.。
