《控制工程基础》A卷试题

* ********* 学院20**至20**学年度第*学期---班控制工程基础试卷一、判断题(10分)1、系统的误差是以系统的输入端为基准来定义的，而系统的偏差是以系统的输出端为基准来定义的。

（）2、系统的时间响应按振动性质分为自由响应和零输入响应。

( )3、最大超调量Mp即与阻尼比有关，又与无阻尼固有频率有关。

( )4、对于单位反馈系统，稳态偏差等于稳态误差。

( )5、谐振带越宽，反应速度越快。

( )一、填空题（10分）1、对控制系统的基本要求有：___________，___________，____________。

2、凡是能用____________描述的系统就是线性系统，线性系统的一个最重要特性就是它满足_____________。

3、一阶系统在理想的单位脉冲函数在作用下，其响应函数为_____________4、系统的误差是由___________和____________两部分组成的。

5、最大超调量和振荡次数反应了系统的____________________。

6、系统稳定的充要条件是__________________________________。

三、简答题（15分）1什么是时间响应？时间响应由哪两部分组成？？2什么是频率特性？3什么是相位裕度？什么幅值裕度？四、计算题（计65分）1已知系统的动力学方程式如下（10分）()t y..+3()()()()t rdtt yt yt y446.=++⎰求出它的传递函数Y(s)/R(s)。

2求出图1所示系统的传递函数X o（s）/ X i（s）。

(10分)试卷纸出卷：_***_ 试卷：__ ___ 审批：_____人数3由试图所示()t f施加一个3N的阶跃力，求出质量m，阻尼系数c，弹簧进度系数k。

(15分)4已知系统的特征方程()10532234++++=sssssB=0，判断系统的稳定性。

（15分）5、已知开环频率特性10()()(1)(12)(13)G j H jj j jωωωωω=+++，分析系统的稳定性。

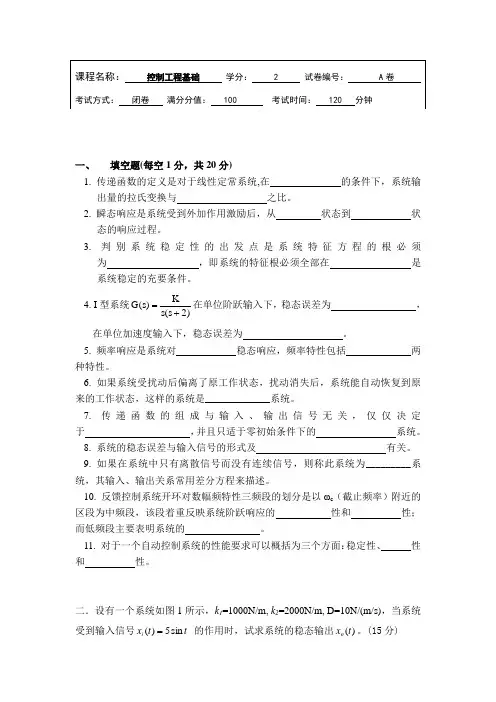

一、 填空题(每空1分，共20分)1. 传递函数的定义是对于线性定常系统,在 的条件下，系统输出量的拉氏变换与 之比。

2. 瞬态响应是系统受到外加作用激励后，从 状态到 状态的响应过程。

3. 判别系统稳定性的出发点是系统特征方程的根必须为 ，即系统的特征根必须全部在 是系统稳定的充要条件。

4. I 型系统G s K s s ()()=+2在单位阶跃输入下，稳态误差为 ，在单位加速度输入下，稳态误差为 。

5. 频率响应是系统对 稳态响应，频率特性包括 两种特性。

6. 如果系统受扰动后偏离了原工作状态，扰动消失后，系统能自动恢复到原来的工作状态，这样的系统是_____________系统。

7. 传递函数的组成与输入、输出信号无关，仅仅决定于 ，并且只适于零初始条件下的 系统。

8. 系统的稳态误差与输入信号的形式及 有关。

9. 如果在系统中只有离散信号而没有连续信号，则称此系统为_________系统，其输入、输出关系常用差分方程来描述。

10. 反馈控制系统开环对数幅频特性三频段的划分是以ωc （截止频率）附近的区段为中频段，该段着重反映系统阶跃响应的 性和 性；而低频段主要表明系统的 。

11. 对于一个自动控制系统的性能要求可以概括为三个方面：稳定性、 性和 性。

二．设有一个系统如图1所示，k 1=1000N/m, k 2=2000N/m, D=10N/(m/s)，当系统受到输入信号t t x i sin 5)(= 的作用时，试求系统的稳态输出)(t x o 。

(15分)ix ox K K D三．一个未知传递函数的被控系统，构成单位反馈闭环。

经过测试，得知闭环系统的单位阶跃响应如图2所示。

(10分)问：(1) 系统的开环低频增益K 是多少？(5分)(2) 如果用主导极点的概念用低阶系统近似该系统，试写出其近似闭环传递函数；(5分)17/8四．已知开环最小相位系统的对数幅频特性如图3所示。

(10分)1. 写出开环传递函数G(s)的表达式；(5分)2. 概略绘制系统的Nyquist 图。

《控制工程基础》题集一、选择题（每题5分，共50分）1.在控制系统中，被控对象是指：A. 控制器B. 被控制的设备或过程C. 执行器D. 传感器2.下列哪一项不是开环控制系统的特点？A. 结构简单B. 成本低C. 精度低D. 抗干扰能力强3.PID控制器中的“I”代表：A. 比例B. 积分C. 微分D. 增益4.下列哪种控制系统属于线性定常系统？A. 系统参数随时间变化的系统B. 系统输出与输入成正比的系统C. 系统输出与输入的平方成正比的系统D. 系统参数随温度变化的系统5.在阶跃响应中，上升时间是指：A. 输出从0上升到稳态值的时间B. 输出从10%上升到90%稳态值所需的时间C. 输出从5%上升到95%稳态值所需的时间D. 输出达到稳态值的时间6.下列哪种方法常用于控制系统的稳定性分析？A. 时域分析法B. 频域分析法C. 代数法D. A和B都是7.在频率响应中，相位裕度是指：A. 系统增益裕度对应的相位角B. 系统相位角为-180°时的增益裕度C. 系统开环频率响应相角曲线穿越-180°线时的增益与实际增益之差D. 系统闭环频率响应相角曲线穿越-180°线时的增益8.下列哪种控制策略常用于高精度位置控制？A. PID控制B. 前馈控制C. 反馈控制D. 最优控制9.在控制系统的设计中，鲁棒性是指：A. 系统对参数变化的敏感性B. 系统对外部干扰的抵抗能力C. 系统的稳定性D. 系统的快速性10.下列哪项不是现代控制理论的特点？A. 基于状态空间描述B. 主要研究单变量系统C. 适用于非线性系统D. 适用于时变系统二、填空题（每题5分，共50分）1.控制系统的基本组成包括控制器、和。

2.在PID控制中，比例作用主要用于提高系统的______，积分作用主要用于消除系统的______，微分作用主要用于改善系统的______。

3.线性系统的传递函数一般形式为G(s) = ______ / ______。

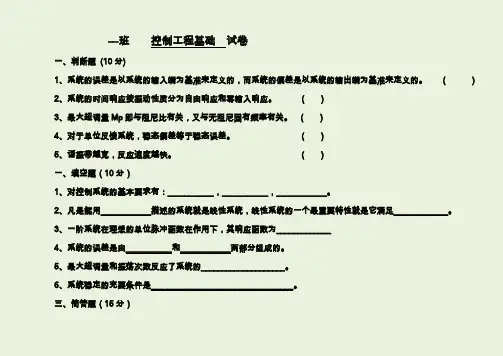

---班控制工程基础试卷一、判断题(10分)1、系统的误差是以系统的输入端为基准来定义的，而系统的偏差是以系统的输出端为基准来定义的。

（）2、系统的时间响应按振动性质分为自由响应和零输入响应。

( )3、最大超调量Mp即与阻尼比有关，又与无阻尼固有频率有关。

( )4、对于单位反馈系统，稳态偏差等于稳态误差。

( )5、谐振带越宽，反应速度越快。

( )一、填空题（10分）1、对控制系统的基本要求有：___________，___________，____________。

2、凡是能用____________描述的系统就是线性系统，线性系统的一个最重要特性就是它满足_____________。

3、一阶系统在理想的单位脉冲函数在作用下，其响应函数为_____________4、系统的误差是由___________和____________两部分组成的。

5、最大超调量和振荡次数反应了系统的____________________。

6、系统稳定的充要条件是__________________________________。

三、简答题（15分）1什么是时间响应？时间响应由哪两部分组成？？2什么是频率特性？3什么是相位裕度？什么幅值裕度？四、计算题（计65分）1已知系统的动力学方程式如下（10分）()t y ..+3()()()()t r dt t y t y t y 446.=++⎰ 求出它的传递函数Y(s)/R(s)。

2求出图1所示系统的传递函数X o （s ）/ X i （s ）。

(10分)3由试图所示()t f 施加一个3N 的阶跃力，求出质量m ，阻尼系数c ，弹簧进度系数k 。

(15分) 4已知系统的特征方程()10532234++++=s s s s s B =0，判断系统的稳定性。

（15分）5、已知开环频率特性10()()(1)(12)(13)G j H j j j j ωωωωω=+++，分析系统的稳定性。

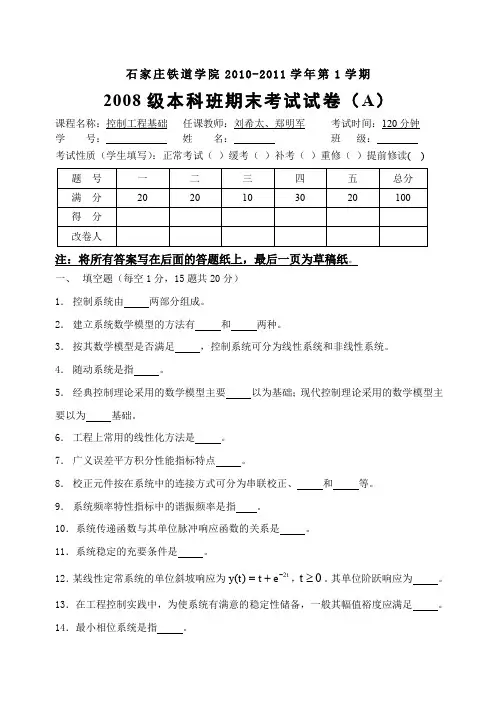

石家庄铁道学院2010-2011学年第1学期2008级本科班期末考试试卷（A ）课程名称：控制工程基础 任课教师：刘希太、郑明军 考试时间：120分钟学 号： 姓 名： 班 级：考试性质（学生填写）：正常考试（ ）缓考（ ）补考（ ）重修（ ）提前修读( )注：将所有答案写在后面的答题纸上，最后一页为草稿纸。

一、 填空题（每空1分，15题共20分） 1． 控制系统由 两部分组成。

2． 建立系统数学模型的方法有 和 两种。

3． 按其数学模型是否满足 ，控制系统可分为线性系统和非线性系统。

4． 随动系统是指 。

5． 经典控制理论采用的数学模型主要 以为基础；现代控制理论采用的数学模型主要以为 基础。

6． 工程上常用的线性化方法是 。

7． 广义误差平方积分性能指标特点 。

8． 校正元件按在系统中的连接方式可分为串联校正、 和 等。

9． 系统频率特性指标中的谐振频率是指 。

10．系统传递函数与其单位脉冲响应函数的关系是 。

11．系统稳定的充要条件是 。

12．某线性定常系统的单位斜坡响应为tet t y 2)(-+=，0≥t 。

其单位阶跃响应为 。

13．在工程控制实践中，为使系统有满意的稳定性储备，一般其幅值裕度应满足 。

14．最小相位系统是指 。

15．已知系统开环传递函数为)1(9)(+=s s s G K ，则系统的固有频率、阻尼比以及单位斜坡输入所引起的稳态误差分别为 、 、 。

二、单项选择题（每题2分，10题共20分）1．下面关于微分环节的控制作用描述中正确的是： ( ) (A)使相位滞后 (B)减小系统的阻尼 (C)抗高频干扰 (D)使相位超前 2．稳态误差除了与系统的型别、传递函数有关外，还与下述哪一项有关？ ( ) (A) 阶次 (B) 振荡频率 (C) 阻尼比 (D) 输入信号类型3．二阶振荡系统幅值衰减的快慢取决于： ( ) (A) d ω (B)n ξω (C) 特征根实部绝对值 (D) 特征根虚部的分布情况 4．系统输出的拉氏变换完全取决于： ( ) (A)系统的传递函数的极点位置 (B)系统的初始状态、输入及其传递函数 (C)系统的传递函数 (D)系统的固有特性5．相位滞后校正环节相当于： ( ) （A ）低通滤波器 （B ）高通滤波器 （C ）带通滤波器 （D ） 带阻滤波器 6．下图为一阶系统单位脉冲响应曲线，则下列说明正确的是： ( )(A) 系统的输出为0,2)(2≥=-t et tω (B) 系统的输出为0,)(≥=-t e t t ω(C) 系统传递函数为)12(1)(+=s s G (D) 系统单位脉冲响应调整时间为2s 7. PI 控制类似于： （ ） (A) 增益调整 (B) 相位超前校正 (C) 相位滞后校正 (D) 相位滞后-超前校正8．某单位反馈系统的闭环传递函数为)2(1)(+=s s G ，则输入t t r 2sin 2)(=时稳态输出的幅值为: （ ） （A ）2 （B ）2/2 （C ）2 （D ）1 9．已知下列系统的开环传递函数为)1)(1)(1)(1()1)(1()(432165++++++=s T s T s T s T s s T s T K s G (所有参数均大于0)，则下图中所给幅相曲线中正确的是： （ ）10．用Nyquist 稳定判据判断上面第9小题所给开环系统所对应的闭环系统的稳定性，所得结论正确的是： （ ） (A)0=P ，1=Z ；不稳定 (B)0=P ，2=Z ；不稳定 (C)0=P ，1=Z ；稳定 (D) 0=P ，0=Z ；稳定三、简答题（2题共10分）1、简述系统开环对数频率特性曲线中三频段分析法及其适用范围。

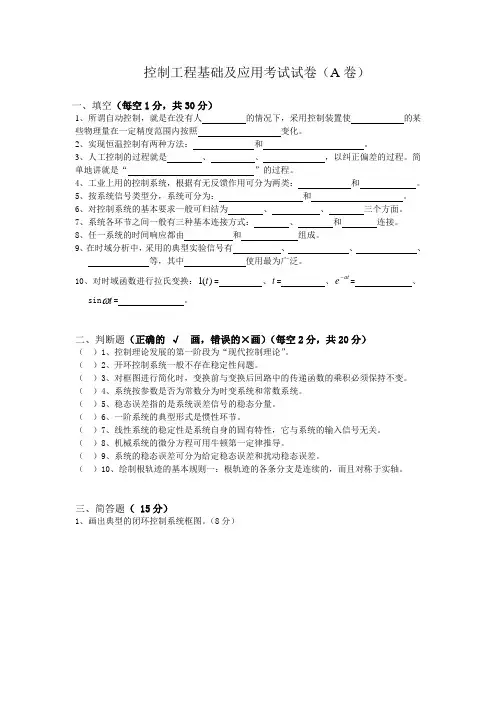

控制工程基础及应用考试试卷（A 卷）一、填空（每空1分，共30分）1、所谓自动控制，就是在没有人 的情况下，采用控制装置使 的某些物理量在一定精度范围内按照 变化。

2、实现恒温控制有两种方法： 和 。

3、人工控制的过程就是 、 、 ，以纠正偏差的过程。

简单地讲就是“ ”的过程。

4、工业上用的控制系统，根据有无反馈作用可分为两类： 和 。

5、按系统信号类型分，系统可分为： 和 。

6、对控制系统的基本要求一般可归结为 、 、 三个方面。

7、系统各环节之间一般有三种基本连接方式： 、 和 连接。

8、任一系统的时间响应都由 和 组成。

9、在时域分析中，采用的典型实验信号有 、 、 、 等，其中 使用最为广泛。

10、对时域函数进行拉氏变换：)(1t = 、t = 、ate -= 、sin t ω= 。

二、判断题（正确的 √ 画，错误的×画）（每空2分，共20分）（ ）1、控制理论发展的第一阶段为“现代控制理论”。

（ ）2、开环控制系统一般不存在稳定性问题。

（ ）3、对框图进行简化时，变换前与变换后回路中的传递函数的乘积必须保持不变。

（ ）4、系统按参数是否为常数分为时变系统和常数系统。

（ ）5、稳态误差指的是系统误差信号的稳态分量。

（ ）6、一阶系统的典型形式是惯性环节。

（ ）7、线性系统的稳定性是系统自身的固有特性，它与系统的输入信号无关。

（ ）8、机械系统的微分方程可用牛顿第一定律推导。

（ ）9、系统的稳态误差可分为给定稳态误差和扰动稳态误差。

（ ）10、绘制根轨迹的基本规则一：根轨迹的各条分支是连续的，而且对称于实轴。

三、简答题（ 15分）1、画出典型的闭环控制系统框图。

（8分）2、拉氏变换的运算法则有哪些？（7分）四、计算题（35分）1、单位脉冲函数)(t δ的拉氏变换（过程）。

（7分）2、求651)(2+++=s s s s F 的拉氏反变换。

(8分)3、已知系统的特征方程为0126322345=+++++s s s s s ，判别系统是否稳定，并求不稳定根的数目。

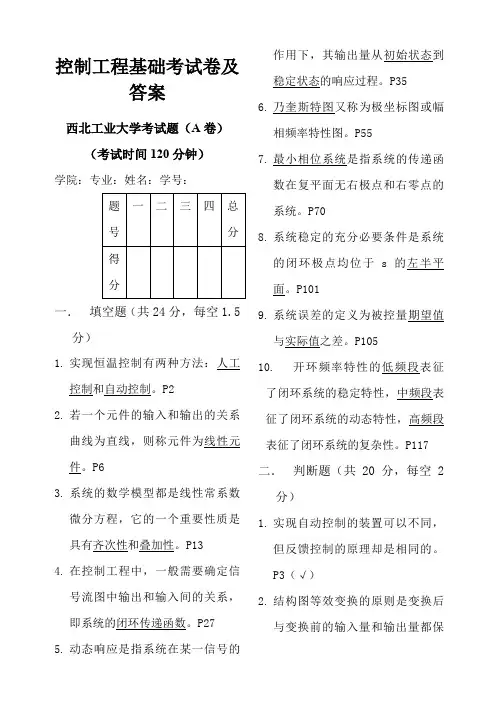

控制工程基础考试卷及答案西北工业大学考试题（A卷）（考试时间120分钟）学院：专业：姓名：学号：一．填空题（共24分，每空1.5分）1.实现恒温控制有两种方法：人工控制和自动控制。

P22.若一个元件的输入和输出的关系曲线为直线，则称元件为线性元件。

P63.系统的数学模型都是线性常系数微分方程，它的一个重要性质是具有齐次性和叠加性。

P134.在控制工程中，一般需要确定信号流图中输出和输入间的关系，即系统的闭环传递函数。

P27 5.动态响应是指系统在某一信号的作用下，其输出量从初始状态到稳定状态的响应过程。

P356.乃奎斯特图又称为极坐标图或幅相频率特性图。

P557.最小相位系统是指系统的传递函数在复平面无右极点和右零点的系统。

P708.系统稳定的充分必要条件是系统的闭环极点均位于s的左半平面。

P1019.系统误差的定义为被控量期望值与实际值之差。

P10510.开环频率特性的低频段表征了闭环系统的稳定特性，中频段表征了闭环系统的动态特性，高频段表征了闭环系统的复杂性。

P117 二．判断题（共20分，每空2分）1.实现自动控制的装置可以不同，但反馈控制的原理却是相同的。

P3（√）2.结构图等效变换的原则是变换后与变换前的输入量和输出量都保持不变。

P22（√）3.稳态响应是指时间t趋向于无穷小时，系统的输出状态。

P35（×）4.开环对数幅频特性的渐近线斜率越大、位置越高，对应的开环系统积分个数越多，放大系数越大。

P74（√）5.对于稳定的系统，()()ωωjHjG曲线离（-1,j0）点越近，闭环系统稳定程度越高。

P97（×）6.对于一个稳定系统，稳态响应中的暂态分量随着时间的推移逐渐减小并趋近于零。

P106（√）7.自动控制系统在给定输入信号的作用下，系统的稳态误差与系统的结构、参数和给定信号的形成有关。

P107（√）8.为满足稳态精度要求，要保持系统有一定的开环增益，超前网络的衰减损失就必须用减小放大器的增益来补偿。

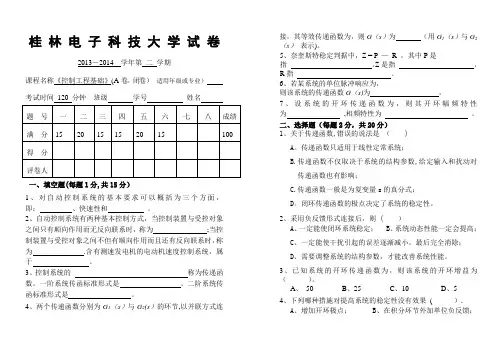

桂林电子科技大学试卷2013－2014 学年第二学期课程名称《控制工程基础》（A卷.闭卷）适用年级或专业）考试时间120 分钟班级学号姓名一、填空题（每题1分，共15分）1、对自动控制系统的基本要求可以概括为三个方面，即：、快速性和。

2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为。

含有测速发电机的电动机速度控制系统，属于。

3、控制系统的称为传递函数。

一阶系统传函标准形式是，二阶系统传函标准形式是。

4、两个传递函数分别为G1(s)与G2(s)的环节，以并联方式连接，其等效传递函数为()G s，则G(s)为（用G1(s)与G2(s)表示）。

5、奈奎斯特稳定判据中，Z = P - R ，其中P是指，Z是指，R指。

6、若某系统的单位脉冲响应为0.20.5()105t tg t e e--=+，则该系统的传递函数G(s)为。

7、设系统的开环传递函数为2(1)(1)K ss Tsτ++，则其开环幅频特性为，相频特性为。

二、选择题（每题2分，共20分）1、关于传递函数，错误的说法是 ( )A.传递函数只适用于线性定常系统；B.传递函数不仅取决于系统的结构参数，给定输入和扰动对传递函数也有影响；C.传递函数一般是为复变量s的真分式；D.闭环传递函数的极点决定了系统的稳定性。

2、采用负反馈形式连接后，则 ( )A、一定能使闭环系统稳定；B、系统动态性能一定会提高；C、一定能使干扰引起的误差逐渐减小，最后完全消除；D、需要调整系统的结构参数，才能改善系统性能。

3、已知系统的开环传递函数为50(21)(5)s s++，则该系统的开环增益为( )。

A、50B、25C、10D、54、下列哪种措施对提高系统的稳定性没有效果 ( )。

A 、增加开环极点；B 、在积分环节外加单位负反馈；C 、增加开环零点；D 、引入串联超前校正装置。

桂林电子科技大学试卷2013－2014 学年第二学期课程名称《控制工程基础》(A卷。

闭卷）适用年级或专业）考试时间120 分钟班级学号姓名一、填空题(每题1分,共15分）1、对自动控制系统的基本要求可以概括为三个方面，即：、快速性和。

2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为;当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为.含有测速发电机的电动机速度控制系统，属于。

3、控制系统的称为传递函数。

一阶系统传函标准形式是，二阶系统传函标准形式是。

4、两个传递函数分别为G1（s）与G2(s）的环节,以并联方式连接，其等效传递函数为，则G（s）为（用G1（s）与G2（s）表示)。

5、奈奎斯特稳定判据中，Z = P —R ，其中P是指，Z是指，R指。

6、若某系统的单位脉冲响应为，则该系统的传递函数G（s)为。

7、设系统的开环传递函数为，则其开环幅频特性为,相频特性为。

二、选择题（每题2分，共20分）1、关于传递函数,错误的说法是（ )A。

传递函数只适用于线性定常系统；B.传递函数不仅取决于系统的结构参数,给定输入和扰动对传递函数也有影响；C.传递函数一般是为复变量s的真分式；D。

闭环传递函数的极点决定了系统的稳定性。

2、采用负反馈形式连接后，则 ( ）A、一定能使闭环系统稳定；B、系统动态性能一定会提高；C、一定能使干扰引起的误差逐渐减小，最后完全消除；D、需要调整系统的结构参数，才能改善系统性能。

3、已知系统的开环传递函数为，则该系统的开环增益为（）。

A、50B、25C、10D、54、下列哪种措施对提高系统的稳定性没有效果( ）.A、增加开环极点；B、在积分环节外加单位负反馈；C、增加开环零点；D、引入串联超前校正装置.5、系统特征方程为,则系统( )A、稳定;B、单位阶跃响应曲线为单调指数上升；C、临界稳定；D、右半平面闭环极点数.6、下列串联校正装置的传递函数中，能在处提供最大相位超前角的是（）。

《控制工程基础》参考复习题及习题解答第一部分 单项选择题1.闭环控制系统的主反馈取自【 】A.给定输入端B.干扰输入端C.控制器输出端D.系统输出端2.不同属性的物理系统可以有形式相同的【 】A.数学模型B.被控对象C.被控参量D.结构参数3.闭环控制系统的开环传递函数为G(s)H(s)，其中H(s)是反馈传递函数，则系统的误差信号为【 】A.X i (s )－H (s)X 0(s )B.X i (s )－X 0(s )C.X or (s )－X 0(s )D.X or (s )－H (s )X 0(s )3-1闭环控制系统的开环传递函数为G(s)H(s)，其中H(s)是反馈传递函数，则系统的偏差信号为【】A.X i (s )－H (s)X 0(s )B.X i (s )－X 0(s )C.X or (s )－X 0(s )D.X or (s )－H (s )X 0(s )4.微分环节使系统【 】A.输出提前B.输出滞后C.输出大于输入D.输出小于输入5.当输入量发生突变时，惯性环节的输出量不能突变，只能按【 】A.正弦曲线变化B.指数曲线变化C.斜坡曲线变化D.加速度曲线变化6.PID 调节器的微分部分可以【 】A.提高系统的快速响应性B.提高系统的稳态性C.降低系统的快速响应性D.降低系统的稳态性6－1.PID 调节器的微分部分可以【 】A.提高系统的稳定性B.提高系统的稳态性C.降低系统的稳定性D.降低系统的稳态性7.闭环系统前向传递函数是【 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.输出信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与输出信号的拉氏变换之比8.一阶系统的时间常数为T ，其脉冲响应为【 】 A.T t e --1 B.T t Te T t -+- C.T t e T -1 D.T t Te T -+8－1.一阶系统的时间常数为T ，其单位阶跃响应为【 】 A.T t e --1 B.T t Te T t -+- C.T t e T -1 D.T t Te T -+8－2.一阶系统的时间常数为T ，其单位斜坡响应为【 】 A.T t e --1 B.T t Te T t -+- C.T t e T -1 D.Tt Te T -+8－3.一阶系统的时间常数为T ，其单位阶跃响应的稳态误差为【 】A.0B.TC.1T D.T t Te T -+8－4.一阶系统的时间常数为T ，其单位斜坡响应的稳态误差为【 】A.0B.TC.1TD.Tt Te T -+9.过阻尼二阶系统的单位阶跃稳态响应为【 】A.零B.常数C.单调上升曲线D.等幅衰减曲线10.干扰作用下，偏离原来平衡状态的稳定系统在干扰作用消失后【 】A.将发散离开原来的平衡状态B.将衰减收敛回原来的平衡状态C.将在原平衡状态处等幅振荡D.将在偏离平衡状态处永远振荡11.单位脉冲函数的拉普拉斯变换是【 】 A.1/s B.1 C.21s D.1+1/s12.线性控制系统的频率响应是系统对输入【 】A.阶跃信号的稳态响应B.脉冲信号的稳态响应C.斜坡信号的稳态响应D.正弦信号的稳态响应13.积分环节的输出比输入滞后【 】A.090-B.090C.0180-D.018014.奈魁斯特围线中所包围系统开环传递函数)(s G 的极点数为3个，系统闭环传递函数的极点数为2个，则映射到)(s G 复平面上的奈魁斯特曲线将【 】A.逆时针围绕点（0，j0）1圈B.顺时针围绕点（0，j0）1圈C.逆时针围绕点（－1，j0）1圈D.顺时针围绕点（－1，j0）1圈15.最小相位系统稳定的条件是【 】A.γ＞0和g L ＜0B.γ＜0和g K ＞1C.γ＞0和)(g L ω＜0D.γ＜0和)(g L ω＞016.若惯性环节的时间常数为T ，则将使系统的相位【 】A.滞后1tan ()T ω-B.滞后1tan ω--C.超前1tan ()T ω-D.超前1tan ω-- 17.控制系统的误差是【 】A.期望输出与实际输出之差B.给定输入与实际输出之差C.瞬态输出与稳态输出之差D.扰动输入与实际输出之差18.若闭环系统的特征式与开环传递函数的关系为)()(1)(s H s G s F +=，则【 】A.)(s F 的零点就是系统闭环零点B.)(s F 的零点就是系统开环极点C.)(s F 的极点就是系统开环极点D.)(s F 的极点就是系统闭环极点19.要使自动调速系统实现无静差，则在扰动量作用点的前向通路中应含有【 】A.微分环节B.积分环节C.惯性环节D.比例环节20.积分器的作用是直到输入信号消失为止，其输出量将【 】A.直线上升B.垂直上升C.指数线上升D.保持水平线不变21.自动控制系统的控制调节过程是以偏差消除【 】A.偏差的过程B.输入量的过程C.干扰量的过程D.稳态量的过程22.系统输入输出关系为i o o o x x x x cos =++，则该系统为【 】 A.线性系统 B.非线性系统 C.线性时变系统 D.线性定常系统23.线性定常二阶系统的输出量与输入量之间的关系是【 】A.振荡衰减关系B.比例线性关系C.指数上升关系D.等幅振荡关系24. 微分环节可改善系统的稳定性并能【 】A.增加其固有频率B.减小其固有频率C.增加其阻尼D.减小其阻尼25.用终值定理可求得)8)(5(4)(++=s s s s F 的原函数f (s )的稳态值为【 】A.∞ B ．4 C.0.1 D.026.可以用叠加原理的系统是【 】A.开环控制系统B.闭环控制系统C.离散控制系统D.线性控制系统27.惯性环节含有贮能元件数为【 】A.2B.1C.0D.不确定28.一阶系统的单位阶跃响应在t ＝0处的斜率越大，系统的【 】A.响应速度越快B.响应速度越慢C.响应速度不变D.响应速度趋于零29.临界阻尼二阶系统的单位阶跃稳态响应为【 】A.零B.常数C.单调上升曲线D.等幅衰减曲线30.欠阻尼二阶系统的输出信号振幅的衰减速度取决于【 】A.n ξωB.ξωC.g ξωD.c ξω31.单位加速度信号的拉氏变换为【 】 A.1 B.s 1 C.21s D.31s32.线性系统的输入信号为t t x i ωsin )(=，则其输出信号响应频率为【 】A.ωB.n ωC.ωjD.n j ω33.微分环节的输出比输入超前【 】A.090-B.090C.0180-D.018034.若闭环系统的特征式与开环传递函数的关系为)()(1)(s H s G s F +=，则【 】A.)(s F 的极点就是系统开环零点B.)(s F 的零点就是系统开环极点C.)(s F 的零点就是系统闭环极点D.)(s F 的极点就是系统闭环极点35.系统开环传递函数为)11.0()14.0()(2++=s s s K s G 不用计算或作图，凭思考就能判断该闭环系统的稳定状况是【】A.稳定B.不稳定C.稳定边界D.取决于K 的大小36.为了保证系统有足够的稳定裕量，在设计自动控制系统时应使穿越频率附近)(ωL 的斜率为【 】A.－40 dB/decB.－20 dB/decC.＋40 dB/decD.＋20 dB/dec37.线性定常系统的偏差信号就是误差信号的条件为【 】A.反馈传递函数H(s)＝1B.反馈信号B(s)＝1C.开环传递函数G(s) H(s)＝1D.前向传递函数G(s)＝138.降低系统的增益将使系统的【 】A.稳定性变差B.稳态精度变差C.超调量增大D.稳态精度变好39.含有扰动顺馈补偿的复合控制系统可以显著减小【 】A.超调量B.开环增益C.扰动误差D.累计误差40.PID 调节器的微分部分可以【 】A.改善系统的稳定性B.调节系统的增益C.消除系统的稳态误差D.减小系统的阻尼比41.一般情况下开环控制系统是【 】A.不稳定系统B.稳定系统C.时域系统D.频域系统42.求线性定常系统的传递函数条件是【 】A.稳定条件B.稳态条件C.零初始条件D.瞬态条件43.单位负反馈系统的开环传递函数为G(s)，则其闭环系统的前向传递函数与【 】A.反馈传递函数相同B.闭环传递函数相同C.开环传递函数相同D.误差传递函数相同44.微分环节是高通滤波器，将使系统【 】A.增大干扰误差B.减小干扰误差C.增大阶跃输入误差D.减小阶跃输入误差45.控制框图的等效变换原则是变换前后的【 】A.输入量和反馈量保持不变B.输出量和反馈量保持不变C.输入量和干扰量保持不变D.输入量和输出量保持不变46.对于一个确定的系统，它的输入输出传递函数是【 】A.唯一的B.不唯一的C.决定于输入信号的形式D.决定于具体的分析方法47.衡量惯性环节惯性大小的参数是【 】A.固有频率B.阻尼比C.时间常数D.增益系数48.三个一阶系统的时间常数关系为T2＜T1＜T3，则【 】A.T2系统响应快于T3系统B.T1系统响应快于T2系统C.T2系统响应慢于T1系统D.三个系统响应速度相等49.闭环控制系统的时域性能指标是【 】A.相位裕量B.输入信号频率C.最大超调量D.系统带宽50.输入阶跃信号稳定的系统在输入脉冲信号时【 】A ．将变成不稳定系统 B.其稳定性变好 C.其稳定性不变 D.其稳定性变差51.二阶欠阻尼系统的阶跃响应为【 】A.单调上升曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线52.单位斜坡信号的拉氏变换为【 】 A.1 B.s 1 C.21s D.31s53.线性控制系统【 】A.一定是稳定系统B.是满足叠加原理的系统C.是稳态误差为零的系统D.是不满足叠加原理的系统54.延迟环节Ts e s G -=)(的幅频特性为【 】A.)(ωA ＝1B.)(ωA ＝0C.)(ωA ＜1D.)(ωA ＞155.闭环系统稳定的充分必要条件是其开环极坐标曲线逆时针围绕点（－1，j0）的圈数等于落在S 平面右半平面的【】A.闭环极点数B.闭环零点数C.开环极点数D.开环零点数56.频率响应是系统对不同频率正弦输入信号的【 】A.脉冲响应B.阶跃响应C.瞬态响应D.稳态响应57.传递函数的零点和极点均在复平面的左侧的系统为【 】A.非最小相位系统B.最小相位系统C.无差系统D.有差系统58.零型系统跟踪阶跃信号的稳态误差为【 】A.0B.∞C.常数D.)()(lim 0s H s G s → 59.降低系统的增益将使系统的【 】A.稳定性变差B.快速性变差C.超调量增大D.稳态精度变好60.把系统从一个稳态过渡到新的稳态的偏差称为系统的【 】A.静态误差B.稳态误差C.动态误差D.累计误差61.闭环控制系统除具有开环控制系统所有的环节外，还必须有【 】A.给定环节B.比较环节C.放大环节D.执行环节62.同一系统由于研究目的的不同，可有不同的【 】A.稳定性B.传递函数C.谐波函数D.脉冲函数63.以同等精度元件组成的开环系统和闭环系统其精度比较为【 】A.开环高B.闭环高C.相差不多D.一样高64.积分环节的积分时间常数为T ，其脉冲响应为【 】A.1B.1/TC.TD.1＋1/T65.串联环节的对数频率特性为各串联环节的对数频率特性的【 】A.叠加B.相乘C.相除D.相减66.非线性系统的最主要特性是【 】A.能应用叠加原理B.不能应用叠加原理C.能线性化D.不能线性化67.理想微分环节的输出量正比于【 】A.反馈量的微分B.输入量的微分C.反馈量D.输入量68.若二阶系统的阻尼比和固有频率分别为ξ和n ω，则其共轭复数极点的实部为【 】A.n ξωB.n ξω-C.d ξω-D.d ξω69.控制系统的时域稳态响应是时间【 】A.等于零的初值B.趋于零的终值C.变化的过程值D.趋于无穷大时的终值70.一阶系统的时间常数T 越小，系统跟踪斜坡信号的【 】A.稳定性越好B.稳定性越差C.稳态性越好D.稳态性越差71.二阶临界阻尼系统的阶跃响应为【 】A.单调上升曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线72.线性系统的输入信号为t A t x i ωsin )(=，则其稳态输出响应相位【 】A.等于输入信号相位B.一般为输入信号频率ω的函数C.大于输入信号相位D.小于输入信号相位73.延迟环节Ts es G -=)(的相频特性为【 】 A.T ωωϕ1tan )(--= B.T ωωϕ1tan )(-=C.T ωωϕ=)(D.T ωωϕ-=)(74.Ⅱ型系统的开环传递函数在虚轴上从右侧环绕其极点的无穷小圆弧线所对应的开环极坐标曲线是半径为无穷大，且按顺时针方向旋转【 】A.π2的圆弧线B.πv 的圆弧线C.－π2的圆弧线D.π的圆弧线75.闭环系统稳定的充要条件是系统开环对数幅频特性过零时，对应的相频特性【 】A. 180)(-<c ωϕB. 180)(->c ωϕC. 180)(>c ωϕ 180)(<c ωϕ76.对于二阶系统，加大增益将使系统的【 】A.稳态性变差B.稳定性变差C.瞬态性变差D.快速性变差77.Ⅰ型系统跟踪阶跃信号的稳态误差为【 】A.0B.∞C.常数D.)()(lim 0s H s G s → 78.控制系统含有的积分个数多，开环放大倍数大，则系统的【 】A.稳态性能愈好B.动态性能愈好C.稳定性愈好D.稳态性能愈差79.控制系统的稳态误差主要取决于系统中的【 】A.微分和比例环节B.惯性和比例环节C.比例和积分环节D.比例和延时环节80.比例积分微分(PID)校正对应【 】A.相位不变 B ．相位超前校正 C ．相位滞后校正 D ．相位滞后超前校正81.闭环控制系统必须通过【 】A.输入量前馈参与控制B.干扰量前馈参与控制C.输出量反馈到输入端参与控制D.输出量局部反馈参与控制82.不同属性的物理系统可以有形式相同的【 】A.传递函数B.反函数C.正弦函数D.余弦函数83.输出信号对控制作用有影响的系统为【 】A.开环系统B.闭环系统C.局部反馈系统D.稳定系统84.比例环节能立即地响应【 】A.输出量的变化B.输入量的变化C.误差量的变化D.反馈量的变化85.满足叠加原理的系统是【 】A.定常系统B.非定常系统C.线性系统D.非线性系统86.弹簧-质量-阻尼系统的阻尼力与两相对运动构件的【 】A.相对位移成正比B.相对速度成正比C.相对加速度成正比D.相对作用力成正比87.当系统极点落在复平面S 的虚轴上时，其系统【 】A.阻尼比为0B.阻尼比大于0C.阻尼比小于1大于0D.阻尼比小于088.控制系统的最大超调量【 】A.只与阻尼比有关B.只与固有频率有关C.与阻尼比和固有频率都有关D.与阻尼比和固有频率都无关89.过阻尼的二阶系统与临界阻尼的二阶系统比较，其响应速度【 】A.过阻尼的小于临界阻尼的B.过阻尼的大于临界阻尼的C.过阻尼的等于临界阻尼的D.过阻尼的反比于临界阻尼的90.二阶过阻尼系统的阶跃响应为【 】A.单调衰减曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线91.一阶系统在时间为T 时刻的单位阶跃响应为【 】A. 1B. 0.98C. 0.95D. 0.63292.线性系统的输出信号完全能复现输入信号时，其幅频特性【 】A.)(ωA ≥1B.)(ωA ＜1C.0＜)(ωA ＜1D.)(ωA ≤093.Ⅱ型系统是定义于包含有两个积分环节的【 】A.开环传递函数的系统B.闭环传递函数的系统C.偏差传递函数的系统D.扰动传递函数的系统94.系统的幅值穿越频率是开环极坐标曲线与【 】A.负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode 图上－180°相位线相交处频率94－1.系统的幅值穿越频率是对数频率特性曲线与【 】A.负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode 图上－180°相位线相交处频率95.系统的穿越频率越大，则其【 】A.响应越快B.响应越慢C.稳定性越好D.稳定性越差96. 最小相位系统传递函数的【 】A.零点和极点均在复平面的右侧B.零点在复平面的右侧而极点在左侧C.零点在复平面的左侧而极点在右侧D.零点和极点均在复平面的左侧97.Ⅰ型系统能够跟踪斜坡信号，但存在稳态误差，其稳态误差系数等于【 】A.0B.开环放大系数C.∞D.时间常数98.把系统扰动作用后又重新平衡的偏差称为系统的【 】A.静态误差B.稳态误差C.动态误差D.累计误差99.0型系统跟踪斜坡信号的稳态误差为【 】A.0B.∞C.常数D.)()(lim 0s H s G s →100.PID 调节器的比例部分主要调节系统的【 】A.增益B.固有频率C.阻尼比D.相频特性101.随动系统要求系统的输出信号能跟随【 】A.反馈信号的变化B.干扰信号的变化C.输入信号的变化D.模拟信号的变化102.传递函数的量纲是【 】A.取决于输入与反馈信号的量纲B.取决于输出与输入信号的量纲C.取决于干扰与给定输入信号的量纲D.取决于系统的零点和极点配置103.对于抗干扰能力强系统有【 】A.开环系统B.闭环系统C.线性系统D.非线性系统104.积分调节器的输出量取决于【 】A.干扰量对时间的积累过程B.输入量对时间的积累过程C.反馈量对时间的积累过程D.误差量对时间的积累过程105.理想微分环节的传递函数为【 】 A.Ts +11 B.s 1C.sD.1+Ts105.一阶微分环节的传递函数为【 】 A.Ts +11 B.s 1C.sD.1+Ts106.实际系统传递函数的分母阶次【 】A.小于分子阶次B.等于分子阶次C.大于等于分子阶次D.大于或小于分子阶次107.当系统极点落在复平面S 的负实轴上时，其系统【 】A.阻尼比为0B.阻尼比大于0C.阻尼比大于或等于1D.阻尼比小于0108.欠阻尼二阶系统的输出信号的衰减振荡角频率为【 】A.无阻尼固有频率B.有阻尼固有频率C.幅值穿越频率D.相位穿越频率109.反映系统动态精度的指标是【 】A.超调量B.调整时间C.上升时间D.振荡次数110.典型二阶系统在欠阻尼时的阶跃响应为【 】A.等幅振荡曲线B.衰减振荡曲线C.发散振幅曲线D.单调上升曲线111.一阶系统时间常数为T ，在单位阶跃响应误差范围要求为±0.05时，其调整时间为【】A.TB.2TC.3TD.4T112.比例环节的输出能不滞后地立即响应输入信号，其相频特性为【 】A.00)(=ωϕB.0180)(-=ωϕC.090)(-=ωϕD.090)(=ωϕ113.实际的物理系统)(s G 的极点映射到)(s G 复平面上为【 】A.坐标原点B.极点C.零点D.无穷远点114.系统的相位穿越频率是开环极坐标曲线与【 】A.负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode 图上－180°相位线相交处频率114－1.系统的相位穿越频率是对数频率特性曲线与【 】A.负实轴相交处频率B.单位圆相交处频率C.Bode 图上零分贝线相交处频率D.Bode 图上－180°相位线相交处频率115.比例微分环节（时间常数为T ）使系统的相位【 】A.滞后1tan T ω-B.滞后1tan ω-C.超前1tan T ω-D.超前1tan ω-116.系统开环频率特性的相位裕量愈大，则系统的稳定性愈好，且【 】A.上升时间愈短B.振荡次数愈多C.最大超调量愈小D.最大超调量愈大117.Ⅱ型系统跟踪阶跃信号的稳态误差为零，其静态位置误差系数等于【 】A.0B.开环放大系数C.∞D.时间常数118.PID 调节器的积分部分消除系统的【 】A.瞬态误差B.干扰误差C.累计误差D.稳态误差119.Ⅰ型系统跟踪斜坡信号的稳态误差为【 】A.0B.∞C.常数D.)()(lim 0s H s G s →120.比例微分校正将使系统的【 】A.抗干扰能力下降B.抗干扰能力增加C.稳态精度增加D.稳态精度减小120－1.比例微分校正将使系统的【 】A.稳定性变好B.稳态性变好C.抗干扰能力增强D.阻尼比减小121.若反馈信号与原系统输入信号的方向相反则为【 】A.局部反馈B.主反馈C.正反馈D.负反馈122.实际物理系统微分方程中输入输出及其各阶导数项的系数由表征系统固有特性【 】A.结构参数组成B.输入参数组成C.干扰参数组成D.输出参数组成123.对于一般控制系统来说【 】A.开环不振荡B.闭环不振荡C.开环一定振荡D.闭环一定振荡124.积分环节输出量随时间的增长而不断地增加，增长斜率为【 】A.TB.1/TC.1+1/TD.1/T 2125.传递函数只与系统【 】A.自身内部结构参数有关B.输入信号有关C.输出信号有关D.干扰信号有关126.闭环控制系统的开环传递函数是【 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.反馈信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与反馈信号的拉氏变换之比127.当系统极点落在复平面S 的Ⅱ或Ⅲ象限内时，其系统【 】A.阻尼比为0B.阻尼比大于0C.阻尼比大于0而小于1D.阻尼比小于0128.欠阻尼二阶系统是【 】A ．稳定系统 B. 不稳定系统 C.非最小相位系统 D.Ⅱ型系统129.二阶无阻尼系统的阶跃响应为【 】A.单调上升曲线B.等幅振荡曲线C.衰减振荡曲线D.指数上升曲线130.二阶系统总是【 】A.开环系统B.闭环系统C.稳定系统D.非线性系统131.一阶系统时间常数为T ，在单位阶跃响应误差范围要求为±0.02时，其调整时间为【】A.TB.2TC.3TD.4T132.积分环节Ts s G 1)(=的幅值穿越频率为【 】 A.T 1B.－T 1C.20T 1lg D.－20T 1lg132－1.微分环节()G s Ts =的幅值穿越频率为【 】 A.T 1B.－T 1C.20T 1lg D.－20T 1lg132－2.积分环节21()G s Ts =的幅值穿越频率为【 】 A.T 1 B.－T 1133.实际的物理系统)(s G 的零点映射到)(s G 复平面上为【 】A.坐标原点B.极点C.零点D.无穷远点134.判定系统稳定性的穿越概念就是开环极坐标曲线穿过实轴上【 】A.（－∞，0）的区间B.（－∞，0］的区间C.（－∞，－1）的区间D.（－∞，－1］的区间135.控制系统抗扰动的稳态精度是随其前向通道中【 】A.微分个数增加，开环增益增大而愈高B.微分个数减少，开环增益减小而愈高C.积分个数增加，开环增益增大而愈高D.积分个数减少，开环增益减小而愈高136.若系统无开环右极点且其开环极座标曲线只穿越实轴上区间（－1，＋∞），则该闭环系统一定【】A.稳定B.临界稳定C. 不稳定D.不一定稳定137.比例环节的输出能不滞后地立即响应输入信号，其相频特性为【 】A.00)(=ωϕB.0180)(-=ωϕC.090)(-=ωϕD.090)(=ωϕ138.控制系统的跟随误差与前向通道【 】A.积分个数和开环增益有关B.微分个数和开环增益有关C.积分个数和阻尼比有关D.微分个数和阻尼比有关139.Ⅰ型系统跟踪阶跃信号的稳态误差为【 】A.0B.∞C.常数D.)()(lim 0s H s G s →140.Ⅱ型系统跟踪斜坡信号的稳态误差为零，其静态位置误差系数等于【 】A.0B.开环放大系数C. ∞D.时间常数141.实际物理系统的微分方程中输入输出及其各阶导数项的系数由表征系统固有特性【 】A.特征参数组成B.输入参数组成C.干扰参数组成D.输出参数组成142.输出量对系统的控制作用没有影响的控制系统是【 】A.开环控制系统B.闭环控制系统C.反馈控制系统D.非线性控制系统143.传递函数代表了系统的固有特性，只与系统本身的【 】A. 实际输入量B.实际输出量C.期望输出量D.内部结构，参数144.惯性环节不能立即复现【 】A.反馈信号B.输入信号C.输出信号D.偏差信号145.系统开环传递函数为)(s G ，则单位反馈的闭环传递函数为【 】 A.)(1)(s G s G + B.)()(1)()(s H s G s H s G + C.)()(1)(s H s G s G+ D.)()(1)(s H s G s H +146.线性定常系统输出响应的等幅振荡频率为n ω，则系统存在的极点有【 】A.n j ω±1B.n j ω±C.n j ω±-1D.1-147.开环控制系统的传递函数是【 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.反馈信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与反馈信号的拉氏变换之比147－1.闭环控制系统的开环传递函数是【 】A.输出信号的拉氏变换与输入信号的拉氏变换之比B.输入信号的拉氏变换与输出信号的拉氏变换之比C.反馈信号的拉氏变换与误差信号的拉氏变换之比D.误差信号的拉氏变换与反馈信号的拉氏变换之比148.欠阻尼二阶系统的单位阶跃稳态响应为【 】A.零B.常数C.等幅振荡曲线D.等幅衰减曲线 149.一阶系统是【 】A.最小相位系统B.非最小相位系统C.Ⅱ型系统D.不稳定系统 150.单位阶跃函数的拉普拉斯变换是【 】 A.1/s B.1 C.21s D.1+1/s151.一阶系统的响应曲线开始时刻的斜率为【 】A.TB.TC.T 1D.T1 152.惯性环节11)(+=Ts s G 的转折频率越大其【 】 A.输出响应越慢 B.输出响应越快C.输出响应精度越高D.输出响应精度越低153.对于零型系统的开环频率特性曲线在复平面上【 】A.始于虚轴上某点，终于坐标原点B.始于实轴上某点，终于实轴上另一点C.始于坐标原点，终于虚轴上某点D.始于虚轴上某点，终于虚轴上另一点 153-1．对于Ⅰ型系统的开环频率特性曲线在复平面上【 】A.始于(0)180G j =∞∠-的点，终于坐标原点B.始于(0)90G j =∞∠-的点，终于坐标原点C.始于(0)180G j =∞∠-的点，终于实轴上任意点D.始于(0)90G j =∞∠-的点，终于虚轴上任意点154.相位裕量是当系统的开环幅频特性等于1时，相应的相频特性离【 】A.负实轴的距离B.正实轴的距离C.负虚轴的距离D.正虚轴的距离 155.对于二阶系统，加大增益将使系统的【 】A.动态响应变慢B.稳定性变好C.稳态误差增加D.稳定性变差 155－1.对于二阶系统，加大增益将使系统的【 】A.动态响应变慢B.稳态误差减小C.稳态误差增加D.稳定性变好 156.惯性环节使系统的输出【 】A.幅值增大B.幅值减小C.相位超前D.相位滞后156－1.惯性环节使系统的输出随输入信号频率增加而其【 】A.幅值增大B.幅值减小C.相位超前D.相位滞后 157.无差系统是指【 】A.干扰误差为零的系统B.稳态误差为零的系统C.动态误差为零的系统D.累计误差为零的系统158.Ⅱ型系统跟踪加速度信号的稳态误差为【 】A.0B.常数C.∞D.时间常数159.控制系统的稳态误差组成是【 】A.跟随误差和扰动误差B.跟随误差和瞬态误差C.输入误差和静态误差D.扰动误差和累计误差160.Ⅰ型系统的速度静差系数等于【 】A.0B.开环放大系数C.∞D.时间常数161.线性定常系统输入信号导数的时间响应等于该输入信号时间响应的【 】A. 傅氏变换B.拉氏变换C.积分D.导数162.线性定常系统输入信号积分的时间响应等于该输入信号时间响应的【 】A.傅氏变换B.拉氏变换C.积分D.导数第一部分 单项选择题1.D2.A3.A4.A5.B6.A7.C8.C9.B 10.B 11.B 12.D 13.B 14.C 15.C 16.A 17.A 18.C 19.B20.A 21.A 22.B 23.B 24.C 25.C 26.D 27.B 28.A 29.B 30.A 31.D 32.A 33.B 34.C 35.A 36.B 37.A38.B 39.C 40.A 41.B 42.C 43.C 44.A 45.D 46.A 47.C 48.A 49.C 50.C 51.C 52.C 53.B 54.A 55.C56.D 57.B 58.C 59.B 60.B 61.B 62.B 63.B 64.B 65.A 66.B 67.B 68.B 69.D 70.C 71.A 72.B73.D 74.A 75.B 76.B 77.A 78.A 79.C 80.D 81.C 82.A 83.B 84.B 85.C 86.B 87.A 88.A 89.A90.D 91.D 92.A 93.A 94.B 95.A 96.D 97.B 98.B 99.B 100.A 101.C 102.B 103.B 104.B 105.C 106.C 107.C 108.B 109.A 110.B 111.C 112.A 113.D 114.A 115.C 116.C 117.C 118.D 119.C 120.A 121.D 122.A 123.A 124.B 125.A 126.C 127.C 128.A 129.B 130.C 131.D 132.A 133.A 134.D 135.C 136.A 137.A 138.A 139.A 140.C 141.A 142.A 143.D 144.B 145.A 146.B 147.A 148.B 149.A 150.A 151.C 152.B 153.B 154.A 155.D 156.D 157.B 158.B 159.A 160.B第二部分 填空题1.积分环节的特点是它的输出量为输入量对的积累。

（建筑工程管理）控制工程基础试题A卷石家庄铁道学院2010-2011学年第1学期2008级本科班期末考试试卷（A）课程名称：控制工程基础任课教师：刘希太、郑明军考试时间：120分钟学号：姓名：班级：考试性质（学生填写）：正常考试（）缓考（）补考（）重修（）提前修读注：将所有答案写在后面的答题纸上，最后壹页为草稿纸。

填空题（每空1分，15题共20分）控制系统由俩部分组成。

建立系统数学模型的方法有和俩种。

按其数学模型是否满足，控制系统可分为线性系统和非线性系统。

随动系统是指。

经典控制理论采用的数学模型主要以为基础；现代控制理论采用的数学模型主要以为基础。

工程上常用的线性化方法是。

广义误差平方积分性能指标特点。

校正元件按在系统中的连接方式可分为串联校正、和等。

系统频率特性指标中的谐振频率是指。

10．系统传递函数和其单位脉冲响应函数的关系是。

11．系统稳定的充要条件是。

12．某线性定常系统的单位斜坡响应为，。

其单位阶跃响应为。

13．在工程控制实践中，为使系统有满意的稳定性储备，壹般其幅值裕度应满足。

14．最小相位系统是指。

15．已知系统开环传递函数为，则系统的固有频率、阻尼比以及单位斜坡输入所引起的稳态误差分别为、、。

二、单项选择题（每题2分，10题共20分）1．下面关于微分环节的控制作用描述中正确的是：()(A)使相位滞后(B)减小系统的阻尼(C)抗高频干扰(D)使相位超前2．稳态误差除了和系统的型别、传递函数有关外，仍和下述哪壹项有关？()(A)阶次(B)振荡频率(C)阻尼比(D)输入信号类型3．二阶振荡系统幅值衰减的快慢取决于：()(A)(B)(C)特征根实部绝对值(D)特征根虚部的分布情况4．系统输出的拉氏变换完全取决于：()(A)系统的传递函数的极点位置(B)系统的初始状态、输入及其传递函数(C)系统的传递函数(D)系统的固有特性5．相位滞后校正环节相当于：()（A）低通滤波器（B）高通滤波器（C）带通滤波器（D）带阻滤波器6．下图为壹阶系统单位脉冲响应曲线，则下列说明正确的是：()(A)系统的输出为(B)系统的输出为(C)系统传递函数为(D)系统单位脉冲响应调整时间为2s7.PI控制类似于：（）(A)增益调整(B)相位超前校正(C)相位滞后校正(D)相位滞后-超前校正8．某单位反馈系统的闭环传递函数为，则输入时稳态输出的幅值为:（）（A）（B）（C）2（D）19．已知下列系统的开环传递函数为(所有参数均大于0)，则下图中所给幅相曲线中正确的是：（）10．用Nyquist稳定判据判断上面第9小题所给开环系统所对应的闭环系统的稳定性，所得结论正确的是：（）(A)，；不稳定(B)，；不稳定(C)，；稳定(D)，；稳定三、简答题（2题共10分）1、简述系统开环对数频率特性曲线中三频段分析法及其适用范围。

四川大学期末考试试题（闭卷）（2015——2016学年第1学期）A卷课程号：302099030课序号：01/02课程名称：控制工程基础任课教师：傅波、陈昆成绩：适用专业年级：机制13学生人数：280印题份数：学号：姓名：考生承诺我已认真阅读并知晓《四川大学考场规则》和《四川大学本科学生考试违纪作弊处分规定（修订）》，郑重承诺：1、已按要求将考试禁止携带的文具用品或与考试有关的物品放置在指定地点；2、不带手机进入考场；3、考试期间遵守以上两项规定，若有违规行为，同意按照有关条款接受处理。

考生签名：一、选择题（36分）1.机械工程控制论实质上是_________。

A.研究系统输入和输出两者之间的动态关系B.研究机械工程领域中广义系统的动力学问题C.只研究机床在切削加工中的动力学问题D.重点研究制造企业的生产管理问题2.一个闭环的控制系统主要由控制部分和_____组成。

A.放大运算环节B.测量环节C.被控对象D.执行环节3.对控制系统的基本要求是____。

A.系统的稳定性B.响应的快速性C.响应的准确性D.A、B、C都对4.当输入与输出均已知，求出系统的结构和参数，即建立系统的数学模型，此即_____。

A.最优设计问题B.最优控制问题C.系统辨识问题D.系统分析问题5.系统的时间响应按振动来源可分为________。

A.零输入响应与零状态响应B.自由响应与强迫响应C..瞬态响应与稳态响应D.脉冲响应与阶跃响应6.下列哪种措施对提高系统的稳态精度没有效果_______。

A.增加积分环节B.提高系统的开环增益C.增加延时环节D.引入PID校正器7.对于开环最小相位系统，系统闭环稳定的充要条件是：开环频率特性不包围____这一点，幅相频率特性越接近这一点，系统稳定程度_______。

A.(+1,j0)、越差B.(-1,j0)、越差C.(+1,j0)、越好D.(-1,j0)、越好8.若最小相位系统的幅值裕度K g>1，则下列说法正确的是______。

控制工程基础一、 填空题（每空1分，15题共20分）1． 控制系统由 控制对象和控制器 两部分组成。

2． 建立系统数学模型的方法有 分析法 和 实验法 两种。

3． 按其数学模型是否满足 叠加性 ，控制系统可分为线性系统和非线性系统。

4．随动系统是指 在外界作用下，系统的输出能相应于输入在广阔范围内按任意规律变化的系统5． 经典控制理论采用的数学模型主要 传递函数 以为基础；现代控制理论采用的数学模型主要以为 状态空间方程 基础。

6． 工程上常用的线性化方法是 将非线性函数在平衡点附近展开成Taylor 级数，然后去掉高次项以得到线性函数 。

7． 广义误差平方积分性能指标特点 既不允许大的动态误差e(t)长期存在，又不允许大的误差变化率长期存在 。

8． 校正元件按在系统中的连接方式可分为串联校正、 反馈校正 和 顺馈校正 等。

9． 系统频率特性指标中的谐振频率是指 幅频特性A(ω)出现最大值Amax 时的频率 。

10．系统传递函数与其单位脉冲响应函数的关系是 拉氏反变换 。

11．系统稳定的充要条件是 闭环系统特征根具有负实部 。

12．某线性定常系统的单位斜坡响应为t e t t y 2)(-+=，0≥t 。

其单位阶跃响应为 t e 221=- 。

13．在工程控制实践中，为使系统有满意的稳定性储备，一般其幅值裕度应满足 大于6dB 或大于2 。

14．最小相位系统是指 传递函数所有零点和极点均在复平面s 的左半平面内 。

15．已知系统开环传递函数为)1(9)(+=s s s G K ，则系统的固有频率、阻尼比以及单位斜坡输入所引起的稳态误差分别为 3 、 61 、 91 。

二、单项选择题（每题2分，10题共20分）1．下面关于微分环节的控制作用描述中正确的是： ( D )(A)使相位滞后 (B)减小系统的阻尼 (C)抗高频干扰 (D)使相位超前2．稳态误差除了与系统的型别、传递函数有关外，还与下述哪一项有关？ ( D )(A) 阶次 (B) 振荡频率 (C) 阻尼比 (D) 输入信号类型3．二阶振荡系统幅值衰减的快慢取决于： ( C )(A) d ω (B)n ξω (C) 特征根实部绝对值 (D) 特征根虚部的分布情况4．系统输出的拉氏变换完全取决于： ( B )(A)系统的传递函数的极点位置 (B)系统的初始状态、输入及其传递函数(C)系统的传递函数 (D)系统的固有特性5．相位滞后校正环节相当于： ( A )（A ）低通滤波器 （B ）高通滤波器 （C ）带通滤波器 （D ） 带阻滤波器6．下图为一阶系统单位脉冲响应曲线，则下列说明正确的是： ( B )(A) 系统的输出为0,2)(2≥=-t e t t ω (B) 系统的输出为0,)(≥=-t e t t ω(C) 系统传递函数为)12(1)(+=s s G (D) 系统单位脉冲响应调整时间为2s7. PI 控制类似于： （ C ）(A) 增益调整 (B) 相位超前校正 (C) 相位滞后校正 (D) 相位滞后-超前校正8．某单位反馈系统的闭环传递函数为)2(1)(+=s s G ，则输入t t r 2sin 2)(=时稳态输出的幅值为: （ D ）（A ）2 （B ）2/2 （C ）2 （D ）19．已知下列系统的开环传递函数为)1)(1)(1)(1()1)(1()(432165++++++=s T s T s T s T s s T s T K s G (所有参数均大于0)，则下图中所给幅相曲线中正确的是： （ A ）10．用Nyquist 稳定判据判断上面第9小题所给开环系统所对应的闭环系统的稳定性，所得结论正确的是： （ D ）(A)0=P ，1=Z ；不稳定 (B)0=P ，2=Z ；不稳定(C)0=P ，1=Z ；稳定 (D) 0=P ，0=Z ；稳定三、简答题（2题共10分）1、简述系统开环对数频率特性曲线中三频段分析法及其适用范围。

学年度第一学期期末考试《控制工程基础》（八）卷专业班级姓名学号一、单选题（每题的备选答案中只有一个♦佳答案，每题2分，共30分）1.一阶系统的单位阶跃响应的动态过程为：（）A.振荡衰减，最后趋于终值B.按指数规律趋于终值C.直线上升D.直线下降2.采样系统稳定的充分必要条件是（）A,系统的闭环极点PK都分布在Z平面的单位圆圆周上B.系统的闭环极点PK都分布在Z平面的圆内部C.系统的闭环极点PK部分布在Z平面的圆外部D.系统的闭环极点PK都分布在Z平面的实轴上3.3变化时G（j3）的红向量端点轨迹曲线称为（）。

A,幅频特性曲线B,极强标图C.对数坐标图 D.相频特性曲线4.Bode图的横坐标当频率ω每变化（〉倍，其间隔距离为1个单位长度,表示Ig3?的值改变量为1。

A.2B.20C.1D.105.系统闭环特征方程为D（三）=s'3+2s^2+3s+6≈0,则系统（）Λ.稳定 B.单位阶跃响应曲线为单调指数上升C.临界桎定D.右半平面闭环极点数为26.闭环发数极点与负实轴的夹角B反映了系统的（）。

A.峰值时间B.超调量C.上升时间D.调节时间7.当系统中存在更数开环零点时，需要计算根轨迹的（）.A.终止角B.分离角C.会合角D.起始角8.从控制理论的发展来看可以分成三个阶段，其中第•阶段是（）：A.现代控制理论B.经典控制理论C.大数据理论S智能控制理论9.根轨迹是系统所有（）的轨迹曲线。

A.闭环零点B,闭环极点C.开环零点开环极点10.从自动控制的观点看，家用空调机的温度传感器是以下哪个器件（）R.输入元件B∙反馈元件C.执行元件 D.比较元件11.下列哪一种系统为开环控制系统（）A.家用电冰箱温度控制系统B.家用电热水器恒温控制系统C.国内现有的无人操作交通红绿灯自动控制系统D.家用空调机温度控制系统12.奈奎斯特判据中的Z指的是系统的（）.Λ.开环右极点个数 B.闭环右零点个数C.开环右写点个数D.闭环右极点个数13.对计算采样系统的稳态误差非常仃用的Z变换基本定理是（〉A.线性定理B.初值定理C.第数位移定理D.终值定理14.系统频率特性和传递函数的关系为（）A.频率特性与传递函数没有关系B.二者完全是•样的C.传递函数的及变量S用j3代替后，就是相应的频率特性D.频率特性可以用图形表示，传递函数则不能15.在如卜指标中，哪个不能用来评价控制系统的时域性能？（）A.调整时间B.稳态位置误差C.最大超调量D.带宽二、多选题（每题的备选答案中有多个最佳答案，每题5分，共50分）16.已知系统的传递函数为，则极点分别为（）A.0B.-1.C.-0.5D.-217.按照输入信号的特征，可以将控制系统分为（）两种\随动系统 B.连续系统C.线性系统 D.恒值系统18.卜列关于负反馈的描述中，正确的是：（）Λ.负反馈能有利于生产设备或工艺过程的稳定运行B.闭环控制系统是含负反馈组成的控制系统C.开环控制系统不存:在负反馈，但存在正反馈D,负反馈系统利用偏差进行输出状态的调节25C.积分环节A.惯性环节B.振荡环节 D.微分环节 E.比例环节三、判断题（对的选*A*,错的选*B*,每题2分，共20分）26.控制的实质可以描述为通过控制装置或者称为控制器，使被控对象或者过程自动的按照预定的规律运行或者变化。

控制工程基础一、填空题(每空1分，15题共20分)1. 控制系统由—控制对象和控制器两部分组成。

2. 建立系统数学模型的方法有 _分析法和_实验法两种。

3. 按其数学模型是否满足_叠加性,控制系统可分为线性系统和非线性系统。

4.随动系统是指—在外界作用下，系统的输出能相应于输入在广阔范围内按任意规律变化的系统4. 经典控制理论采用的数学模型主要_传递函数以为基础；现代控制理论采用的数学模型主要以为_状态空间方程—基础。

5. 工程上常用的线性化方法是 _将非线性函数在平衡点附近展开成Taylor级数，然后去掉高次项以得到线性函数。

6. 广义误差平方积分性能指标特点—既不允许大的动态误差e(t)长期存在，又不允许大的误差变化率长期存在。

7. 校正元件按在系统中的连接方式可分为串联校正、_反馈校正和_顺馈校正等。

8. 系统频率特性指标中的谐振频率是指_幅频特性A( 3 )出现最大值Amax时的频率—。

10 .系统传递函数与其单位脉冲响应函数的关系是一拉氏反变换。

11 .系统稳定的充要条件是 _闭环系统特征根具有负实部。

12 .某线性定常系统的单位斜坡响应为y(t) t e 2t , t 0。

其单位阶跃响应为2t1 2e13. 在工程控制实践中，为使系统有满意的稳定性储备，一般其幅值裕度应满足6dB或大于2。

14. 最小相位系统是指_传递函数所有零点和极点均在复平面s的左半平面内斜坡输入所引起的稳态误差分别为_3、_1'6_、_1/9二、单项选择题(每题2分，10题共20分)1 .下面关于微分环节的控制作用描述中正确的是：(D )(A)使相位滞后(B) 减小系统的阻尼(C) 抗高频干扰(D) 使相位超前2.稳态误差除了与系统的型别、传递函数有关外，还与下述哪一项有关？( D)(A)阶次(B) 振荡频率(C) 阻尼比(D) 输入信号类型3 .二阶振荡系统幅值衰减的快慢取决于：(C)(A) d (B) n (C) 特征根实部绝对值(D) 特征根虚部的分布情况6. 下图为一阶系统单位脉冲响应曲线，贝U下列说明正确的是：(B )10.368(A)系统的输出为(t) 2e2t,t0(B) 系统的输出为(t) e t,t0(C)系统传递函数为G(S)1(2S1)(D)系统单位脉冲响应调整时间为2S7. PI控制类似于：(A)增益调整(B)相位超前校正(C)相位滞后校正(D)(C )相位滞后-超前校正15.已知系统开环传递函数为G K(S) 则系统的固有频率、阻尼比以及单位S(S 1)4. 系统输出的拉氏变换完全取决于：(A)系统的传递函数的极点位置(B)(C)系统的传递函数(D)5. 相位滞后校正环节相当于：(A)低通滤波器(B)高通滤波器(B )系统的初始状态、输入及其传递函数系统的固有特性(A )(C)带通滤波器(D)带阻滤波器三、简答题（2题共10分）1、简述系统开环对数频率特性曲线中三频段分析法及其适用范围。

注：尊敬的各位读者，本文是笔者教育资料系列文章的一篇，由于时间关系，如有相关问题，望各位雅正。

希望本文能对有需要的朋友有所帮助。

如果您需要其它类型的教育资料，可以关注笔者知识店铺。

由于部分内容来源网络，如有部分内容侵权请联系笔者。

《控制工程基础》试卷A适用专业: 考试日期：考试时间：120分钟 考试形式：闭卷 试卷总分：100分 一、（每小题5分，共10分）简答题1、对广义控制系统，按反馈情况可分为哪两类控制系统？简要说明之。

2、简述控制工程上对控制系统的基本要求。

二、（10分）某仓库大门控制系统如图一所示，试说明自动控制大门开启和关闭的工作原理，并画出系统原理方框图。

图一 仓库大门控制系统三、（10分）图二所示是由电阻R 、电感L 和电容C 组成的RLC 无源网络，试列写出以)(t u i 为输入量，以)(0t u 为输出量的网络微分方程并求其传递函数。

（函数)(t f 在零初始条件下的拉斯变换为： )0()()]([)(f s F s t f L n n -=）+_u i (t0(t )+_RL图二 RLC 无源网络四、（14分）试求图三所示控制系统的传递函数)()(s R s C图三 控制系统结构图五、（18分）二阶系统如图四所示，其中5.0=ξ,s rad n /4=ω，当输入信号为单位阶跃函数时，试求：（1）该系统的性能指标r t 、p t 、%p M 和%)2(±=∆s t ； （2）概略绘出系统的单位阶跃响应曲线。

X i图四六、（14分）设单位负反馈控制系统的开环传递函数为)5)(1()(++=s s s K s G K ，试求：（1）确定系统稳定时开环增益K 值的范围；（2）当输入斜波函数时，系统的稳态误差1=ss e 的K 值。

七、（12分）设单位反馈控制系统的开环传递函数为110)(+=s s G K ，当系统输入为)452sin(2)(︒-=t t x i 时，求系统的稳态输出。
