离心分离机的无菌设计与操作
- 格式:pdf
- 大小:282.72 KB
- 文档页数:5
YF-ED-J9042
可按资料类型定义编号
离心分离机安全操作规程
实用版
In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.
(示范文稿)
二零XX年XX月XX日
离心分离机安全操作规程实用版
提示:该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的,相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改,请根据实际需要调整使用。
1、运转中,如需观察内部情况时,只准打开小圆盖,不准打开大盖。
2、保持三个气垫的压力平衡,避免出现异常振动。
3、注意检查滤网的使用状况。
清理、更换滤网时,穿好连身服,戴好胶皮手套和防尘口罩,将现场操作开关切至“手动”;并不得将大块结垢和工具掉入下面槽内或螺旋给料机内。
安装滤网时,必须确认滤网的方向。
4、运行时,不得将手或其它工具伸入罐笼
内拿取或撬取物料。
5、停车前,将料笼清洗干净。

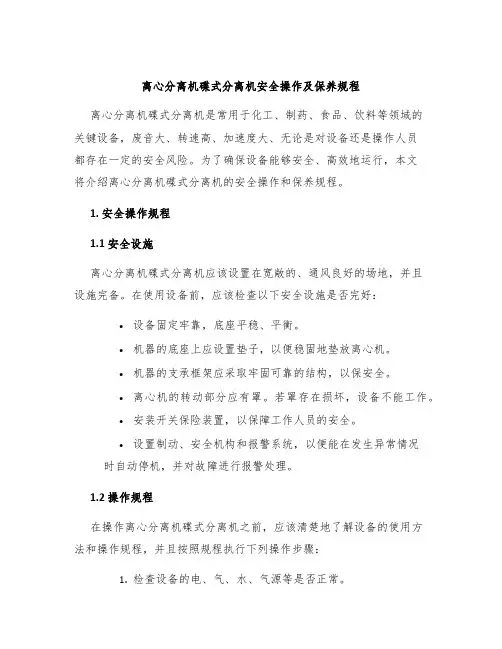

离心分离机碟式分离机安全操作及保养规程离心分离机碟式分离机是常用于化工、制药、食品、饮料等领域的关键设备,废音大、转速高、加速度大、无论是对设备还是操作人员都存在一定的安全风险。
为了确保设备能够安全、高效地运行,本文将介绍离心分离机碟式分离机的安全操作和保养规程。
1. 安全操作规程1.1 安全设施离心分离机碟式分离机应该设置在宽敞的、通风良好的场地,并且设施完备。
在使用设备前,应该检查以下安全设施是否完好:•设备固定牢靠,底座平稳、平衡。
•机器的底座上应设置垫子,以便稳固地垫放离心机。
•机器的支承框架应采取牢固可靠的结构,以保安全。
•离心机的转动部分应有罩。
若罩存在损坏,设备不能工作。
•安装开关保险装置,以保障工作人员的安全。
•设置制动、安全机构和报警系统,以便能在发生异常情况时自动停机,并对故障进行报警处理。
1.2 操作规程在操作离心分离机碟式分离机之前,应该清楚地了解设备的使用方法和操作规程,并且按照规程执行下列操作步骤:1.检查设备的电、气、水、气源等是否正常。
2.检查离心机设备是否磨损过度,如果发现问题应及时报告维修人员加以修复。
3.将需要处理的物料平均放置到离心机的碟片中,并保持重心平衡。
4.设置离心机的转速和转矩,应该满足设备使用说明中的规定。
5.对离心机开机前进行检查,检查开关、制动器是否开启,是否存在异常。
6.设备启动后不要进行过于急促的速度变化,在启动后3-5秒内,设备应逐渐加速。
7.离心机设备运转过程中,不得将手伸入设备内部进行操作,并保持安全距离。
8.设备运转结束后,应该先将开关关闭,然后停止供电。
等设备静止后,再将设备上的物料取出。
1.3 出现故障时的应对措施在使用离心分离机碟式分离机的过程中,可能会遇到不同的故障情况。
下面列出应对措施的一些示例:1.离心机的碟片发生异响或震动可能的原因是离心机失去平衡。
此时需要关闭开关,检查离心机碟片中的物料是否均匀,并进行重新分配。
2.离心机碟片的转速降低或不能达到设定的速度可能的原因是碟片下方存在阻塞物或不正确的导流装置,离心机转子也可能已被扭曲。

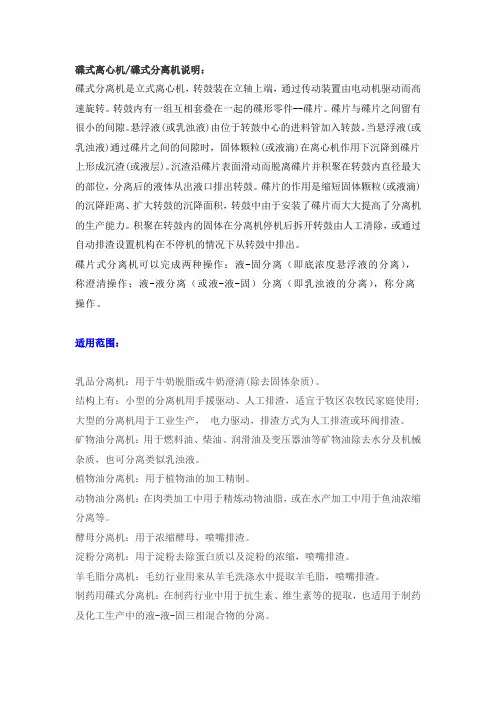

碟式离心机/碟式分离机说明:碟式分离机是立式离心机,转鼓装在立轴上端,通过传动装置由电动机驱动而高速旋转。
转鼓内有一组互相套叠在一起的碟形零件--碟片。
碟片与碟片之间留有很小的间隙。
悬浮液(或乳浊液)由位于转鼓中心的进料管加入转鼓。
当悬浮液(或乳浊液)通过碟片之间的间隙时,固体颗粒(或液滴)在离心机作用下沉降到碟片上形成沉渣(或液层)。
沉渣沿碟片表面滑动而脱离碟片并积聚在转鼓内直径最大的部位,分离后的液体从出液口排出转鼓。
碟片的作用是缩短固体颗粒(或液滴)的沉降距离、扩大转鼓的沉降面积,转鼓中由于安装了碟片而大大提高了分离机的生产能力。
积聚在转鼓内的固体在分离机停机后拆开转鼓由人工清除,或通过自动排渣设置机构在不停机的情况下从转鼓中排出。
碟片式分离机可以完成两种操作:液-固分离(即底浓度悬浮液的分离),称澄清操作;液-液分离(或液-液-固)分离(即乳浊液的分离),称分离操作。
适用范围:乳品分离机:用于牛奶脱脂或牛奶澄清(除去固体杂质)。
结构上有:小型的分离机用手援驱动、人工排渣,适宜于牧区农牧民家庭使用;大型的分离机用于工业生产,电力驱动,排渣方式为人工排渣或环阀排渣。
矿物油分离机:用于燃料油、柴油、润滑油及变压器油等矿物油除去水分及机械杂质,也可分离类似乳浊液。
植物油分离机:用于植物油的加工精制。
动物油分离机:在肉类加工中用于精炼动物油脂,或在水产加工中用于鱼油浓缩分离等。
酵母分离机:用于浓缩酵母,喷嘴排渣。
淀粉分离机:用于淀粉去除蛋白质以及淀粉的浓缩,喷嘴排渣。
羊毛脂分离机:毛纺行业用来从羊毛洗涤水中提取羊毛脂,喷嘴排渣。
制药用碟式分离机:在制药行业中用于抗生素、维生素等的提取,也适用于制药及化工生产中的液-液-固三相混合物的分离。
果渣分离机:用于将中果汁的果渣分离出去专用。
啤酒分离机:用于啤酒、麦芽汁及其它饮料的澄清。
胶乳分离机:用于橡胶乳的浓缩和清除橡胶乳中的杂质。
油漆分离机:用于分离涂料中的杂质,提高涂料的质量主要应用领域1.矿物油行业:船舶主机、陆用柴油机、电站等燃油和润滑油的净化;2.乳制品行业:鲜牛乳的澄清和净化、脱脂;3.植物油行业:棕榈油的净化和澄清,植物油精炼的脱胶、脱皂、脱水和脱蜡等;4.饮料制品行业:啤酒、果汁、饮料等澄清,植物蛋白的提取、废水处理等;生物工程发酵液的澄清;5.淀粉行业:淀粉浆的浓缩和分级;6.制药行业:抗生素类、生化制药类药剂萃取过程中的净化或澄清,中药药剂的澄清等;7.化工行业:化工原料的净化或澄清;8.羊毛脂行业:从洗毛污水中提取和净化羊毛脂;9.胶乳行业:净化和浓缩天然橡胶乳浆;10.其他行业:如实验室、石油、焦化、高岭土、纸浆回收、电解液处理、废水处理、环保等,以及动植物蛋白的提取、动物脂肪的提取及精炼、混合脂肪酸的分离。

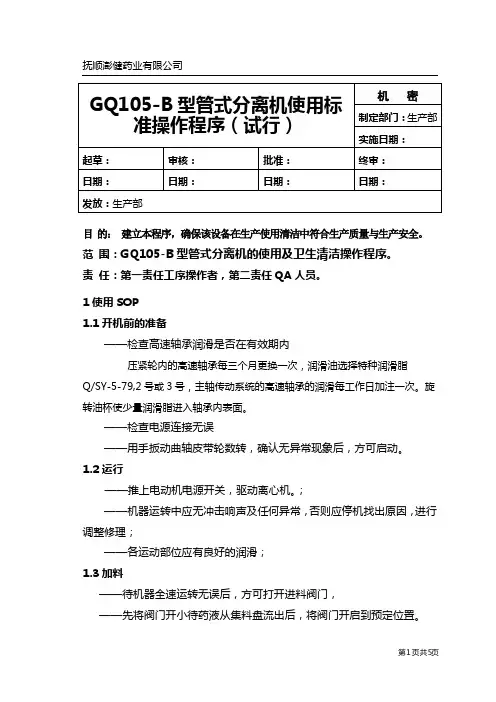

目的:建立本程序,确保该设备在生产使用清洁中符合生产质量与生产安全。
范围:GQ105-B型管式分离机的使用及卫生清洁操作程序。
责任:第一责任工序操作者,第二责任QA人员。
1使用SOP1.1开机前的准备——检查高速轴承润滑是否在有效期内压紧轮内的高速轴承每三个月更换一次,润滑油选择特种润滑脂Q/SY-5-79,2号或3号,主轴传动系统的高速轴承的润滑每工作日加注一次。
旋转油杯使少量润滑脂进入轴承内表面。
——检查电源连接无误——用手扳动曲轴皮带轮数转,确认无异常现象后,方可启动。
1.2运行——推上电动机电源开关,驱动离心机。
;——机器运转中应无冲击响声及任何异常,否则应停机找出原因,进行调整修理;——各运动部位应有良好的润滑;1.3加料——待机器全速运转无误后,方可打开进料阀门,——先将阀门开小待药液从集料盘流出后,将阀门开启到预定位置。
——分离操作中一般情况下,不要中间停止加料。
——根据工艺要求和需要分离药液的总量来确定停机次数,每次停机必须清理设备。
1.3停机——停机前必须先关掉进料阀门,等到集液盘不流出液体时,方能停车。
——先断掉电源,待其自由停机,停机时间一般大于6分钟。
——不得在转鼓上及皮带轮上制动机器。
2清洁SOP——取下转鼓,带上保护帽。
将转鼓放在工作台上的专用台架上固定然后操作如下:A用专用的底轴扳手拧开转鼓底轴。
B用拉钩将三翼板拉出(不要将手放在转鼓的筒口处,以免三翼板突然拉出时将手划伤)。
C将转鼓清洗干净。
D洗净转鼓上部的出液口,不得留有沉渣及其他凝结物,保证再次分离出液畅通。
——清洗完毕后,将三翼板放入转鼓内,(注意将三翼板的标示与转鼓的对位标记相对应)并将其推至转鼓顶部。
——安装底轴,将转鼓固定在台架上,用扳手将底轴锁紧,这里特别应该引起注意的是底轴的旋紧,开始应用手拧紧,使二者的定位标识基本接近,在用扳手锤击几下即可定位锁紧,如果用手拧紧很费力,或者有异常难听的声音,这说明二者之间有异物或者不局已经研沟。

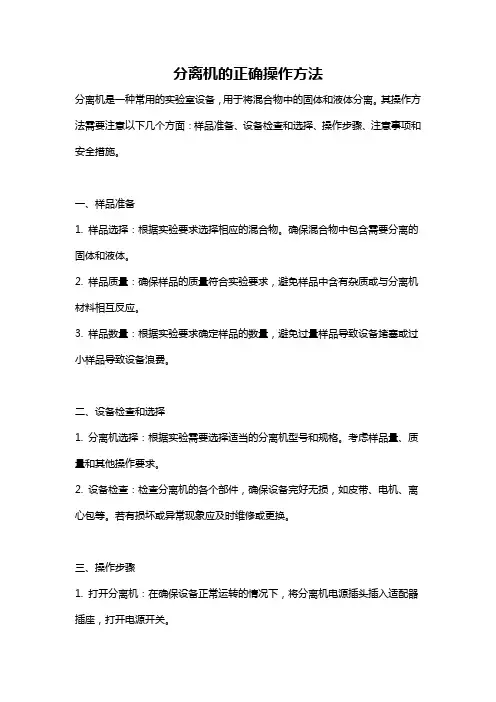

分离机的正确操作方法分离机是一种常用的实验室设备,用于将混合物中的固体和液体分离。
其操作方法需要注意以下几个方面:样品准备、设备检查和选择、操作步骤、注意事项和安全措施。
一、样品准备1. 样品选择:根据实验要求选择相应的混合物。
确保混合物中包含需要分离的固体和液体。
2. 样品质量:确保样品的质量符合实验要求,避免样品中含有杂质或与分离机材料相互反应。
3. 样品数量:根据实验要求确定样品的数量,避免过量样品导致设备堵塞或过小样品导致设备浪费。
二、设备检查和选择1. 分离机选择:根据实验需要选择适当的分离机型号和规格。
考虑样品量、质量和其他操作要求。
2. 设备检查:检查分离机的各个部件,确保设备完好无损,如皮带、电机、离心包等。
若有损坏或异常现象应及时维修或更换。
三、操作步骤1. 打开分离机:在确保设备正常运转的情况下,将分离机电源插头插入适配器插座,打开电源开关。
2. 调整参数:根据实验要求调整设备参数,如转速、离心时间等。
确保参数调节正确。
3. 样品装填:将样品均匀地倒入离心管或离心杯中,注意不要超过最大容量标线。
4. 设备关闭:在离心完成后,先关闭离心机的离心开关,等其停止转动后再将电源开关关闭。
5. 取出样品:小心取出离心管或离心杯,避免破损或倒出。
将液体和固体分离后,有需要的话可以进行后续分析。
四、注意事项和安全措施1. 注意均衡:将样品放置在离心机内时要保持平衡,避免在高速旋转过程中导致设备晃动或破坏。
2. 观察安全:在离心机转动时不要用手触碰离心机的运转部件,否则会造成严重伤害。
3. 设备清理:使用后及时清理离心机和离心杯,避免残留的样品污染设备和影响下次实验的结果。
4. 禁止超速:不要超过分离机的最大转速,以免设备损坏或发生意外。
5. 保护试剂:在操作过程中要注意保护试剂,避免与空气接触或混合,以免发生反应或失去活性。
总结起来,分离机的正确操作方法包括样品准备、设备检查和选择、操作步骤、注意事项和安全措施。
离心分离机安全操作规程离心分离机是一种常用的实验仪器,用于对液体混合物进行分离。
由于离心分离机在运行过程中会产生高速旋转,所以在操作过程中应严格遵守安全规程,以确保人员的安全。
以下是离心分离机的安全操作规程:1. 操作前的准备工作1.1. 检查离心分离机的电源线,确保接地线连接正常。
1.2. 检查离心分离机的机械部件是否完好,如转子是否有裂纹或损坏。
1.3. 检查离心机内是否有杂物,如玻璃片、细颗粒等,如果有应及时清除。
2. 离心管的选择与装载2.1. 每次操作前应根据实验需求选择适当规格的离心管,并选择与之相匹配的转子。
2.2. 确保离心管中的液体均匀分布,不要超过离心管的最大容量。
2.3. 在安装离心管之前,应先检查离心管的密封性能是否良好,避免液体泄漏并造成污染和伤害。
3. 启动离心分离机3.1. 关闭离心机的盖子,并确保盖子关闭牢固。
3.2. 在启动离心机之前,先将离心机的转速和时间设置为理想条件,并确保离心机处于稳定状态。
3.3. 在启动离心机时,应保持安静,以免影响其他实验的进行。
4. 操作过程中的注意事项4.1. 在离心分离机运行时,不得擅自开启或关闭其盖子,以免因突然停机而导致离心管中的液体溅出。
4.2. 禁止用手触摸离心机的转子或其他运动部件,以免造成绞伤或割伤。
4.3. 在离心机停止运行之前,不得打开离心机的盖子,以免因运动部件还在旋转而造成意外伤害。
4.4. 禁止在离心机运行时离开实验室,以防止实验过程中出现突发情况时无人处置。
5. 停止离心分离机的操作5.1. 在分离结束后,应先将离心机的转速降到最低,然后再关闭电源。
5.2. 关闭电源后,应等待离心机完全停止旋转后再打开盖子,取出离心管。
5.3. 卸下离心管时,应注意离心管内的液体,以免溅出造成污染和伤害。
6. 紧急情况的处理6.1. 在离心分离机运行过程中如遇到火灾、强震等紧急情况,应立即按下停止按钮,并迅速撤离实验室。
卧式螺旋离心机研究与设计摘要:当前,我国在螺旋离心机领域发展起步相对较晚,整体水平有待提高。
要满足设备使用房污、防爆和密闭等工艺要求,需要探讨离心机的设计思路。
下文简要论述卧式螺旋离心机原理,并对其应用优势和不足进行分析,探讨设备的设计思路、以供参考。
关键词:卧式螺旋离心机;研究;设计一、卧式螺旋离心机原理和主要部件(一)原理卧式螺旋离心机工作原理为,机壳内部两个同心轴连接螺旋推进器、转鼓,其中主电动机借助皮带使转鼓转动,轴承空心轴、差速机外壳作为连接转鼓装置,运用差速器使转股、螺旋推进器之间同向转动。
选择正转差率,物料受到离心惯力等于差转速、转鼓转速产生力和,有助于沉降分离控制。
若以负转差率运行,则利于沉渣输送,还能降低减速器的传动功率。
本研究离心机使用负差转速进行旋转,悬浮液自右侧加料管进入,在推进器的作用之下,使物料被送入转鼓当中,受到离心力影响,导致转鼓中产生环形液池,在离心沉降作用之下,纵向颗粒可顺利被运送至转鼓之内,沉渣随之形成。
[1]。
二、卧式螺旋离心机优点和不足分析(一)优点分析卧式螺旋离心机的优点如下:第一,可以自动和连续化操作,不需要过滤布和过滤网,设备能够长期运行,且维护便利;第二,设备应用范围较广,在具体应用过程,对于容易分离的物料可以实现固相之间的脱水,与过滤式离心机的处理效果不相上下。
分流压缩固相类悬浮液之时,利用螺旋离心机就能将分离过程完成。
在液相澄清方面,获得沉渣相对较多,允许悬浮的固相浓度相对较高,能够将固相重度轻类型悬浮液。
分离过程,首先过滤式分离机,但是如果固相属于可压缩类型物料,要考虑滤布清洗操作,需要对离心机进行改良。
分离固液液混合物,其中固相含量超过14%,传统分离方式为,需先完成液固分离,之后采取液液分离,选择卧式螺旋离心机则可一次性完成固相、轻液与重液的分离。
卧式离心机还可根据固相颗粒的大小进行粒度分级。
第三,卧式螺旋离心机对于物料适应性强,可以分离固相粒度范围广,即使被分离物当中的颗粒分布不均匀,也可实现有效分离,对于悬浮液浓度无过高要求,即使待分离悬浮液的浓度改变,对分离效果影响不大。
离心式雨水分离井的施工工艺流程详解下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!离心式雨水分离井的施工工艺流程详解离心式雨水分离井,作为一种高效的城市雨水处理设施,主要用于分离和去除雨水中的悬浮物和杂质,以保护城市水环境。
离心分离机操作方法
离心分离机是一种常用的实验仪器,用于将混合物中的固体颗粒与液体分离开来。
下面是离心分离机的操作方法:
1. 将待分离的混合物倒入分离机的离心管中。
确保离心管不超过容量的最大限制,以避免溢出。
2. 关闭离心机的离心盖,并确保能够牢固锁紧离心机。
3. 按照离心机的说明书设置好所需的离心条件,包括离心时长、离心速度等参数。
4. 离心开始后,离心机会自动加速,直到达到设定的离心速度。
此时,待分离的混合物会在离心力的作用下发生分层,固体颗粒会沉到离心管底部。
5. 离心结束后,离心机会自动减速停止。
打开离心机盖,小心取出离心管,注意避免干扰分离层的形成。
6. 将分离好的上清液倒出或取出,如果有需要,可以将离心管内的沉淀物用吸管或其他工具取出。
需要注意的是,在操作过程中要确保离心机平稳放置,避免晃动或碰撞,以免发
生意外。
同时,要按照离心机的要求选择合适的离心管和离心转子,以确保离心过程的安全和有效性。
离心机的介绍及使用【摘要】离心机是利用离心力,分离液体与固体颗粒或液体与液体的混合物中各组分的机械。
离心机主要用于将悬浮液中的固体颗粒与液体分开;或将乳浊液中两种密度不同,又互不相溶的液体分开(例如从牛奶中分离出奶油);它也可用于排除湿固体中的液体,例如用洗衣机甩干湿衣服;特殊的超速管式分离机还可分离不同密度的气体混合物;利用不同密度或粒度的固体颗粒在液体中沉降速度不同的特点,有的沉降离心机还可对固体颗粒按密度或粒度进行分级。
【关键词】离心机原理分类使用一、概述为了加大分离能力,人们制造了离心机(centrifuge),当其转子高速旋转时产生的离心加速度是重力加速度(g,981cm/s2)的很多倍,所受的力是重力的很多倍,分离能力也提高了很多倍。
在自然搁置状态下需一整天才能完成的沉淀在离心机里可能几个小时或更短时间内就能完成。
更重要的是在自然搁置状态下根本无法分离的操作在离心机中就能实现。
光学显微镜的发明使人们观察到细菌,离心机则使人们提取到细菌以及后来的病毒,如肝炎病毒等。
离心就是利用离心机转子高速旋转产生的强大的离心力,加快液体中颗粒的沉降速度,把样品中不同沉降系数和浮力密度的物质分离开。
所以需要利用离心机产生强大的离心力,才能迫使这些微粒克服扩散产生沉降运动。
离心机大量应用于化工、石油、食品、制药、选矿、煤炭、水处理和船舶等部门。
二、原理离心分离机的作用原理有离心过滤和离心沉降两种。
离心过滤是使悬浮液在离心力场下产生的离心压力,作用在过滤介质上,使液体通过过滤介质成为滤液,而固体颗粒被截留在过滤介质表面,从而实现液-固分离;离心沉降是利用悬浮液(或乳浊液)密度不同的各组分在离心力场中迅速沉降分层的原理,实现液-固(或液-液)分离。
还有一类实验分析用的分离机,可进行液体澄清和固体颗粒富集,或液-液分离,这类分离机有常压、真空、冷冻条件下操作的不同结构型式。
衡量离心分离机分离性能的重要指标是分离因数。
碟式离心机/碟式分离机说明:碟式分离机是立式离心机,转鼓装在立轴上端,通过传动装置由电动机驱动而高速旋转。
转鼓内有一组互相套叠在一起的碟形零件--碟片。
碟片与碟片之间留有很小的间隙。
悬浮液(或乳浊液)由位于转鼓中心的进料管加入转鼓。
当悬浮液(或乳浊液)通过碟片之间的间隙时,固体颗粒(或液滴)在离心机作用下沉降到碟片上形成沉渣(或液层)。
沉渣沿碟片表面滑动而脱离碟片并积聚在转鼓内直径最大的部位,分离后的液体从出液口排出转鼓。
碟片的作用是缩短固体颗粒(或液滴)的沉降距离、扩大转鼓的沉降面积,转鼓中由于安装了碟片而大大提高了分离机的生产能力。
积聚在转鼓内的固体在分离机停机后拆开转鼓由人工清除,或通过自动排渣设置机构在不停机的情况下从转鼓中排出。
碟片式分离机可以完成两种操作:液-固分离(即底浓度悬浮液的分离),称澄清操作;液-液分离(或液-液-固)分离(即乳浊液的分离),称分离操作。
适用范围:乳品分离机:用于牛奶脱脂或牛奶澄清(除去固体杂质)。
结构上有:小型的分离机用手援驱动、人工排渣,适宜于牧区农牧民家庭使用;大型的分离机用于工业生产,电力驱动,排渣方式为人工排渣或环阀排渣。
矿物油分离机:用于燃料油、柴油、润滑油及变压器油等矿物油除去水分及机械杂质,也可分离类似乳浊液。
植物油分离机:用于植物油的加工精制。
动物油分离机:在肉类加工中用于精炼动物油脂,或在水产加工中用于鱼油浓缩分离等。
酵母分离机:用于浓缩酵母,喷嘴排渣。
淀粉分离机:用于淀粉去除蛋白质以及淀粉的浓缩,喷嘴排渣。
羊毛脂分离机:毛纺行业用来从羊毛洗涤水中提取羊毛脂,喷嘴排渣。
制药用碟式分离机:在制药行业中用于抗生素、维生素等的提取,也适用于制药及化工生产中的液-液-固三相混合物的分离。
果渣分离机:用于将中果汁的果渣分离出去专用。
啤酒分离机:用于啤酒、麦芽汁及其它饮料的澄清。
胶乳分离机:用于橡胶乳的浓缩和清除橡胶乳中的杂质。
油漆分离机:用于分离涂料中的杂质,提高涂料的质量主要应用领域1.矿物油行业:船舶主机、陆用柴油机、电站等燃油和润滑油的净化;2.乳制品行业:鲜牛乳的澄清和净化、脱脂;3.植物油行业:棕榈油的净化和澄清,植物油精炼的脱胶、脱皂、脱水和脱蜡等;4.饮料制品行业:啤酒、果汁、饮料等澄清,植物蛋白的提取、废水处理等;生物工程发酵液的澄清;5.淀粉行业:淀粉浆的浓缩和分级;6.制药行业:抗生素类、生化制药类药剂萃取过程中的净化或澄清,中药药剂的澄清等;7.化工行业:化工原料的净化或澄清;8.羊毛脂行业:从洗毛污水中提取和净化羊毛脂;9.胶乳行业:净化和浓缩天然橡胶乳浆;10.其他行业:如实验室、石油、焦化、高岭土、纸浆回收、电解液处理、废水处理、环保等,以及动植物蛋白的提取、动物脂肪的提取及精炼、混合脂肪酸的分离。
