专利名称：一种消防水带收卷装置
专利类型：实用新型专利
发明人：孙丙爱,于晓兰,玄志训,马秀丽,张树军,孙志慎申请号：CN201920000613.3
申请日：20190102
公开号：CN209306647U
公开日：
20190827
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种消防水带收卷装置，包括一号支撑柱、包胶滚筒、支撑杆和收卷辊，所述一号支撑柱内底部通过安装槽设置有减速电机，所述一号支撑柱一侧下端通过螺栓设置有电动滑轨，所述一号支撑柱一侧上端设置有限位孔，所述一号支撑柱一端通过固定座设置有二号支撑柱，所述二号支撑柱一侧下端通过螺栓设置有电动滑轨，所述二号支撑柱一侧上端设置有限位孔，所述二号支撑柱内侧通过螺钉设置有红外线人体感应灯，所述一号支撑柱和二号支撑柱之间下端通过安装槽设置有恒温存储箱，所述恒温存储箱的一侧通过螺钉设置有侧门。

本实用新型效果显著，操作简单，经久耐用，能够满足工作需求，适合普遍推广。

申请人：青岛龙翔机械制造有限公司
地址：266000 山东省青岛市即墨区南泉镇驻地
国籍：CN
更多信息请下载全文后查看。

专利名称：一种消防水带的快速收卷器专利类型：实用新型专利
发明人：李赛男
申请号：CN201922282179.5
申请日：20191218
公开号：CN211798472U
公开日：
20201030
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种消防水带的快速收卷器，属于消防器材技术领域，包括底座，底座上方固定连接有支撑杆，支撑杆正面通过螺钉固定连接有收纳盘，底座下表面转动连接有脚轮，支撑杆左右两侧外侧均固定连接有连接框，连接框中活动嵌入有转动杆，转动杆远离连接框一端固定连接有定位杆，支撑杆顶部嵌套设置有固定支撑板，固定支撑板上方嵌入设置有调节螺杆，调节螺杆中贯穿设置有活动挤压板。

该种消防水带的快速收卷器设置有活动挤压板，通过转动调节螺杆带动着活动挤压板调整与固定支撑板之间的间距，进而使得消防水带在穿过活动挤压板与固定支撑板之间缝隙时，可被二者挤压着将水带内的残留水挤压排出，大大提高水带内残留水的清理速度。

申请人：李赛男
地址：200000 上海市杨浦区翔殷路932弄8号404室
国籍：CN
更多信息请下载全文后查看。

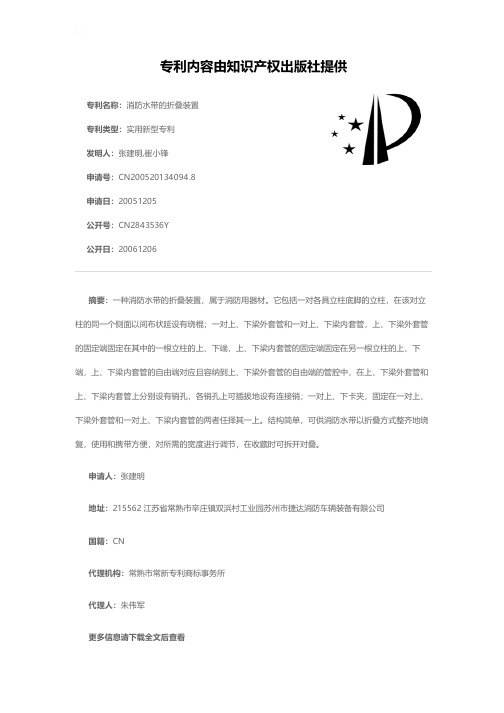

专利名称：消防水带的折叠装置专利类型：实用新型专利
发明人：张建明,崔小锋
申请号：CN200520134094.8申请日：20051205
公开号：CN2843536Y
公开日：
20061206
专利内容由知识产权出版社提供
摘要：一种消防水带的折叠装置，属于消防用器材。

它包括一对各具立柱底脚的立柱，在该对立柱的同一个侧面以间布状延设有绕棍；一对上、下梁外套管和一对上、下梁内套管，上、下梁外套管的固定端固定在其中的一根立柱的上、下端，上、下梁内套管的固定端固定在另一根立柱的上、下端，上、下梁内套管的自由端对应且容纳到上、下梁外套管的自由端的管腔中，在上、下梁外套管和上、下梁内套管上分别设有销孔，各销孔上可插拔地设有连接销；一对上、下卡夹，固定在一对上、下梁外套管和一对上、下梁内套管的两者任择其一上。

结构简单，可供消防水带以折叠方式整齐地绕复，使用和携带方便，对所需的宽度进行调节，在收藏时可拆开对叠。

申请人：张建明
地址：215562 江苏省常熟市辛庄镇双浜村工业园苏州市捷达消防车辆装备有限公司
国籍：CN
代理机构：常熟市常新专利商标事务所
代理人：朱伟军
更多信息请下载全文后查看。

专利名称：一种消防水带的便捷收卷装置
专利类型：实用新型专利
发明人：王胜义,沈玉华,陈智强,范永强,李官辉申请号：CN201922445447.0
申请日：20191227
公开号：CN211619661U
公开日：
20201002
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种消防水带的便捷收卷装置，通过支撑座上设置U型槽，转轴两端置于U型槽中，转轴中部转动连接水带收卷盘，并有电机及传动轮驱动，实现消防水带的收卷，转轴通过压板锁紧，而压板通过铰接点以及夹手以及消防水带施给水带支撑辊的重力实现对转轴的压紧固定，方便简单，并且方便对收卷后的消防水带进行拆卸，并且底座和支撑座均由杆状或管状结构焊接形成，减轻其重量，方便帮运。

申请人：广东荣业消防工程有限公司
地址：528200 广东省佛山市南海区桂城海五路南纺大厦办公楼四楼东面
国籍：CN
代理机构：深圳市君胜知识产权代理事务所(普通合伙)
代理人：王永文
更多信息请下载全文后查看。

专利名称：一种消防车用自动收放水带专利类型：实用新型专利
发明人：俞鑫琪
申请号：CN201720942960.9
申请日：20170731
公开号：CN207012462U
公开日：
20180216
专利内容由知识产权出版社提供
摘要：本实用新型涉及消防器材技术领域，尤其是一种消防车用自动收放水带，包括支撑架、收卷装置和挤压装置，所述收卷装置包括收卷盘和收卷辊，所述收卷盘同轴固定在收卷辊的中心处，所述收卷辊的两端分别与两侧的支撑架侧壁转动连接，所述挤压装置包括挤压辊和定位套筒，所述挤压辊的中间部分直径大于两端的直径，所述定位套筒分别套接在挤压辊的中间部分两侧，定位套筒的外端面与支撑架的侧壁固定连接，挤压辊的两端与两侧的支撑架侧壁转动连接。

本实用新型使用方便省力，能够提高消防水带的收卷效率和敷设效率。

申请人：俞鑫琪
地址：311800 浙江省绍兴市诸暨市暨阳街道新世纪花园嘉实居1幢1单元401室
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：陈娟
更多信息请下载全文后查看。

专利名称：一种消防水带的专用收纳装置专利类型：实用新型专利
发明人：冉津津
申请号：CN202122165648.2
申请日：20210908
公开号：CN215609000U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种消防水带的专用收纳装置，属于消防器械技术领域，包括底座和支撑架，支撑架设置在底座上，支撑架上转动设置有转杆，转杆上设置有L形杆，支撑架上设置有摇把，摇把的一端转动穿过支撑架并与转杆连接，支撑架上通过卡扣卡接有推板，推板上设置有推块，推板上开设有通孔；通过设置底座和支撑架，利用支撑架上设置的转杆，再利用转杆上设置的L形杆，同时利用摇把与转杆之间的连接，将消防水带能够放置在L形杆和转杆之间，然后通过摇把转动转杆即可对消防水带进行收纳，利用支撑架上设置的推板，推动推板能够对水带卷进行推动，推板的限位能够使水带卷的侧面位于同一平面，能够防止水带卷中心处发生偏移，提高水带的收纳效率。

申请人：冉津津
地址：610000 四川省成都市新都区新都宝光大道南段319号3栋2单元4楼8号
国籍：CN
代理机构：北京中索知识产权代理有限公司
代理人：霍春月
更多信息请下载全文后查看。
