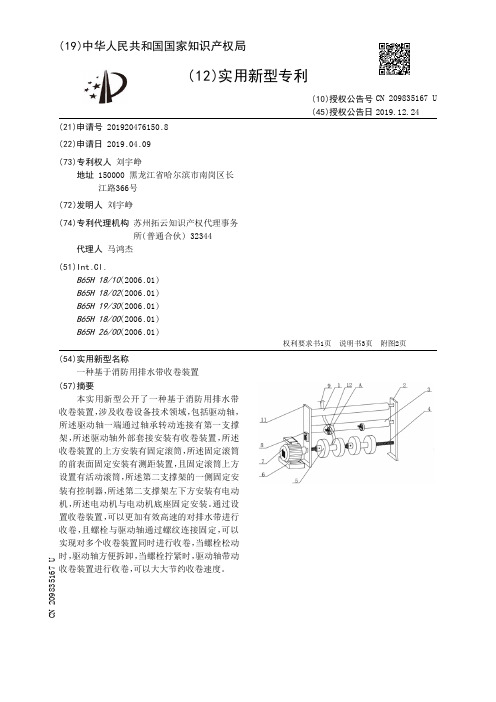

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920476150.8(22)申请日 2019.04.09(73)专利权人 刘宇峥地址 150000 黑龙江省哈尔滨市南岗区长江路366号(72)发明人 刘宇峥　(74)专利代理机构 苏州拓云知识产权代理事务所(普通合伙) 32344代理人 马鸿杰(51)Int.Cl.B65H 18/10(2006.01)B65H 18/02(2006.01)B65H 19/30(2006.01)B65H 18/00(2006.01)B65H 26/00(2006.01)(54)实用新型名称一种基于消防用排水带收卷装置(57)摘要本实用新型公开了一种基于消防用排水带收卷装置，涉及收卷设备技术领域，包括驱动轴，所述驱动轴一端通过轴承转动连接有第一支撑架，所述驱动轴外部套接安装有收卷装置，所述收卷装置的上方安装有固定滚筒，所述固定滚筒的前表面固定安装有测距装置，且固定滚筒上方设置有活动滚筒，所述第二支撑架的一侧固定安装有控制器，所述第二支撑架左下方安装有电动机，所述电动机与电动机底座固定安装。

通过设置收卷装置，可以更加有效高速的对排水带进行收卷，且螺栓与驱动轴通过螺纹连接固定，可以实现对多个收卷装置同时进行收卷，当螺栓松动时，驱动轴方便拆卸，当螺栓拧紧时，驱动轴带动收卷装置进行收卷，可以大大节约收卷速度。

权利要求书1页 说明书3页 附图2页CN 209835167 U 2019.12.24C N 209835167U权　利　要　求　书1/1页CN 209835167 U1.一种基于消防用排水带收卷装置，包括驱动轴(4)，其特征在于，所述驱动轴(4)一端通过轴承转动连接有第一支撑架(2)，且驱动轴(4)的另一端通过轴承转动连接有第二支撑架(11)，所述驱动轴(4)外部套接安装有收卷装置(5)，所述收卷装置(5)的上方安装有固定滚筒(3)，所述固定滚筒(3)的前表面固定安装有测距装置(12)，且固定滚筒(3)上方设置有活动滚筒(1)，所述活动滚筒(1)的两端分别通过轴承活动连接第一支撑架(2)和第二支撑架(11)，所述第二支撑架(11)的一侧固定安装有控制器(8)，且第二支撑架(11)左下方安装有电动机(7)，所述电动机(7)与电动机底座(6)固定安装。

专利名称：一种消防水带的专用收纳装置专利类型：实用新型专利
发明人：冉津津
申请号：CN202122165648.2
申请日：20210908
公开号：CN215609000U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种消防水带的专用收纳装置，属于消防器械技术领域，包括底座和支撑架，支撑架设置在底座上，支撑架上转动设置有转杆，转杆上设置有L形杆，支撑架上设置有摇把，摇把的一端转动穿过支撑架并与转杆连接，支撑架上通过卡扣卡接有推板，推板上设置有推块，推板上开设有通孔；通过设置底座和支撑架，利用支撑架上设置的转杆，再利用转杆上设置的L形杆，同时利用摇把与转杆之间的连接，将消防水带能够放置在L形杆和转杆之间，然后通过摇把转动转杆即可对消防水带进行收纳，利用支撑架上设置的推板，推动推板能够对水带卷进行推动，推板的限位能够使水带卷的侧面位于同一平面，能够防止水带卷中心处发生偏移，提高水带的收纳效率。

申请人：冉津津
地址：610000 四川省成都市新都区新都宝光大道南段319号3栋2单元4楼8号
国籍：CN
代理机构：北京中索知识产权代理有限公司
代理人：霍春月
更多信息请下载全文后查看。

专利名称：一种消防水带的快速收卷器专利类型：实用新型专利
发明人：李赛男
申请号：CN201922282179.5
申请日：20191218
公开号：CN211798472U
公开日：
20201030
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种消防水带的快速收卷器，属于消防器材技术领域，包括底座，底座上方固定连接有支撑杆，支撑杆正面通过螺钉固定连接有收纳盘，底座下表面转动连接有脚轮，支撑杆左右两侧外侧均固定连接有连接框，连接框中活动嵌入有转动杆，转动杆远离连接框一端固定连接有定位杆，支撑杆顶部嵌套设置有固定支撑板，固定支撑板上方嵌入设置有调节螺杆，调节螺杆中贯穿设置有活动挤压板。

该种消防水带的快速收卷器设置有活动挤压板，通过转动调节螺杆带动着活动挤压板调整与固定支撑板之间的间距，进而使得消防水带在穿过活动挤压板与固定支撑板之间缝隙时，可被二者挤压着将水带内的残留水挤压排出，大大提高水带内残留水的清理速度。

申请人：李赛男
地址：200000 上海市杨浦区翔殷路932弄8号404室
国籍：CN
更多信息请下载全文后查看。

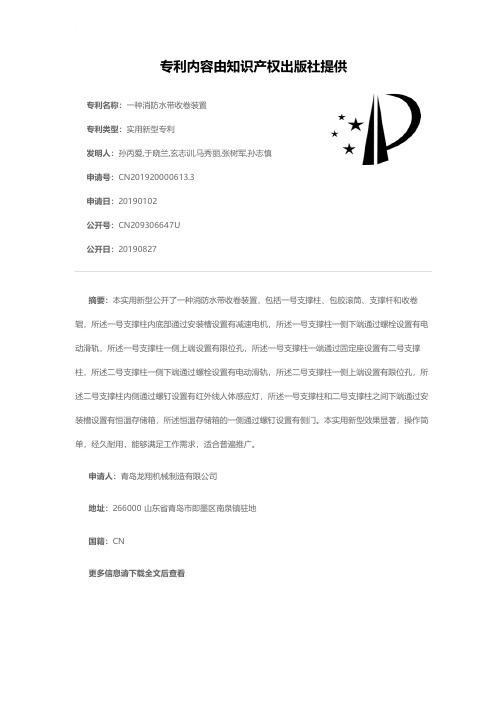

专利名称：一种消防水带收卷装置
专利类型：实用新型专利
发明人：孙丙爱,于晓兰,玄志训,马秀丽,张树军,孙志慎申请号：CN201920000613.3
申请日：20190102
公开号：CN209306647U
公开日：
20190827
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种消防水带收卷装置，包括一号支撑柱、包胶滚筒、支撑杆和收卷辊，所述一号支撑柱内底部通过安装槽设置有减速电机，所述一号支撑柱一侧下端通过螺栓设置有电动滑轨，所述一号支撑柱一侧上端设置有限位孔，所述一号支撑柱一端通过固定座设置有二号支撑柱，所述二号支撑柱一侧下端通过螺栓设置有电动滑轨，所述二号支撑柱一侧上端设置有限位孔，所述二号支撑柱内侧通过螺钉设置有红外线人体感应灯，所述一号支撑柱和二号支撑柱之间下端通过安装槽设置有恒温存储箱，所述恒温存储箱的一侧通过螺钉设置有侧门。

本实用新型效果显著，操作简单，经久耐用，能够满足工作需求，适合普遍推广。

申请人：青岛龙翔机械制造有限公司
地址：266000 山东省青岛市即墨区南泉镇驻地
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202011420874.4(22)申请日 2020.12.08(71)申请人 江苏爱索新材料科技有限公司地址 225300 江苏省泰州市海陵区苏陈镇工业南园(72)发明人 黄继华　倪厚明　石克兵　(74)专利代理机构 上海剑秋知识产权代理有限公司 31382代理人 徐浩俊(51)Int.Cl.B65H 18/10(2006.01)B65H 23/032(2006.01)(54)发明名称一种水带收卷装置(57)摘要本发明公开了一种水带收卷装置，涉及水带收卷领域，包括收卷架、驱动机构、传动机构、收卷固定机构、辊筒组、限位机构；驱动机构通过传动机构与一侧收卷固定机构相连；收卷固定机构包括可伸缩的用以固定水带接头的夹爪，所述夹爪固定水带接头后，由所述传动机构带动所述收卷固定机构旋转，进行水带收卷作业。

本发明在无需收卷轴的情况下，利用收卷固定机构的夹爪夹紧水带接头，并在前部和底部设置辊筒，用限位机构限制水带的径向窜动，尤其适用于收卷多种口径的水带，特别是对于不易进行人工收卷和装卸、运输的大口径水带或自重较重的水带，实现了水带自动高效稳定收卷，能方便地进行运输装卸，收卷时保护水带的技术效果。

权利要求书2页 说明书13页 附图14页CN 112357648 A 2021.02.12C N 112357648A1.一种水带收卷装置，其特征在于，所述水带收卷装置包括收卷架，驱动机构，收卷固定机构，辊筒组，限位机构；所述收卷架设置为承载所述水带收卷装置自重和收卷水带的重量，并能在水带收卷作业时提供稳定地支撑；所述驱动机构包括电动机或液压马达，还包括驱动控制部，所述驱动控制部设置为调节控制所述电动机或所述液压马达来驱动所述收卷固定机构进行水带收卷作业；所述收卷固定机构包括旋转部和收卷部，所述旋转部与所述收卷部固定连接；所述旋转部包括轴承，所述收卷架通过所述轴承与所述旋转部连接；所述旋转部设置为能依靠所述轴承相对于所述收卷架旋转进行水带收卷作业，所述收卷部设置为能够固定水带或水带接头；所述旋转部设置为由所述驱动机构驱动旋转进行水带收卷作业；所述辊筒组包括至少2个辊筒，在所述收卷架底部设置至少1个辊筒，在所述收卷架前端设置至少1个辊筒；设置在所述收卷架前端的辊筒被设置为水平位置高于设置在所述收卷架底部的辊筒的水平位置；所述限位机构包括限位部，所述限位部被设置为能根据待收卷水带的宽度作出调整，水带平铺通过所述限位部时限制水带的径向移动。

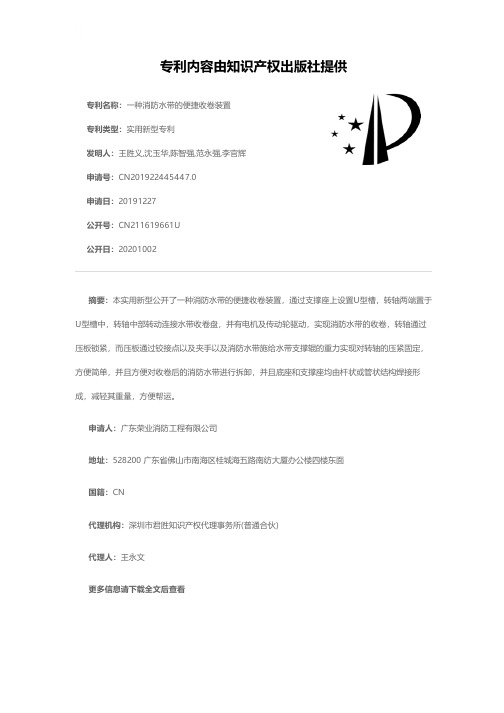

专利名称：一种消防水带的便捷收卷装置
专利类型：实用新型专利
发明人：王胜义,沈玉华,陈智强,范永强,李官辉申请号：CN201922445447.0
申请日：20191227
公开号：CN211619661U
公开日：
20201002
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种消防水带的便捷收卷装置，通过支撑座上设置U型槽，转轴两端置于U型槽中，转轴中部转动连接水带收卷盘，并有电机及传动轮驱动，实现消防水带的收卷，转轴通过压板锁紧，而压板通过铰接点以及夹手以及消防水带施给水带支撑辊的重力实现对转轴的压紧固定，方便简单，并且方便对收卷后的消防水带进行拆卸，并且底座和支撑座均由杆状或管状结构焊接形成，减轻其重量，方便帮运。

申请人：广东荣业消防工程有限公司
地址：528200 广东省佛山市南海区桂城海五路南纺大厦办公楼四楼东面
国籍：CN
代理机构：深圳市君胜知识产权代理事务所(普通合伙)
代理人：王永文
更多信息请下载全文后查看。

专利名称：一种消防水带快速卷收装置专利类型：实用新型专利
发明人：林前明
申请号：CN202020974049.8
申请日：20200601
公开号：CN212668672U
公开日：
20210309
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种消防水带快速卷收装置，涉及消防水带领域。

该消防水带快速卷收装置，包括底板，所述底板的底部外表面转动安装有滚轮，转杆的顶部外表面焊接安装有侧机架，侧机架的顶部外表面焊接安装有顶板，顶板的底部外表面焊接安装有连接板和支撑板，支撑板的自由端与侧机架的一侧外壁焊接安装，连接板的底部外表面焊接安装有固定板，顶板的底部外表面转动安装有转杆，转杆的自由端与底板的顶部外表面转动安装，底板的上方设置有循环挤水机构。

本实用新型可以在消防水带的收卷过程当中，通过循环挤压的方式将消防水带当中残余的水排出，而且不需要消防员手工收卷消防水带，也在一定程度上减轻了消防员的劳动强度。

申请人：考伊斯消防设备(上海)有限公司
地址：200090 上海市杨浦区军工路334号7号楼302-6室
国籍：CN
代理机构：东莞市神州众达专利商标事务所(普通合伙)
代理人：周松强
更多信息请下载全文后查看。

专利名称：一种消防车的消防水带自动收卷装置专利类型：实用新型专利
发明人：甘子林,熊景山
申请号：CN201621052773.5
申请日：20160913
公开号：CN206198521U
公开日：
20170531
专利内容由知识产权出版社提供
摘要：本实用新型涉及到消防车领域，是一种消防车的消防水带自动收卷装置。

其特征是直流电机固定在盘架的上方，上链轮通过链轮轴固定于直流电机动力输出孔内；盘面与盘面定位轴连接，所有连接好的卷盘贯穿在主轴上，在主轴上装有限位套和离合器套，主轴两端的轴承座固定在盘架上；下链轮固定在主轴上，用端盖压紧，用链条将上下链轮连接；离合器通过插销与离合器套连接；脚踏开关通过电线与直流电机连接，水带接口插入卷盘内接口，螺旋刹车固定在卷盘上。

由于采用了本技术方案，结构简单，操作便捷，只需两人操作即可实现多根水带同时收卷，缩短了消防人员战后收车作业时间、提高作业效率，节省消防队员体力。

申请人：湖北江南专用特种汽车有限公司
地址：441300 湖北省随州市北郊星光江南东风工业园(湖北江南专用特种汽车有限公司)
国籍：CN
更多信息请下载全文后查看。

专利名称：一种消防车用消防水带收卷装置专利类型：实用新型专利
发明人：陈雯越
申请号：CN202020466940.0
申请日：20200402
公开号：CN212356081U
公开日：
20210115
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种消防车用消防水带收卷装置，包括底座和控制开关，底座的右侧固定安装有控制开关，底座的上方固定安装有上加工台，上加工台的顶部外侧固定安装有外固定环，外固定环的顶部开口设置有固定槽，固定槽的内部嵌入设置有上盖板，外固定环的左右两端均嵌入固定有进入板，进入板的中部开口设置有滑槽，进入板内部的前后端均开口设置有延伸槽，延伸槽的内部固定连接有弹簧，延伸槽的内部嵌入设置有支撑架，支撑架靠近进入板中部的一侧固定安装有导向轮，支撑架的左右端均固定安装有刮板。

本实用新型可对消防水带进行快速收卷，可对消防水带外侧附着的杂物和内部的水进行挤压，对消防水带的保存效果更好。

申请人：陈雯越
地址：330000 江西省南昌市东湖区437号东区6栋308号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种消防工程用消防栓水带收卷装置专利类型：实用新型专利
发明人：李勇,侯立鹏,石东明
申请号：CN202122623470.1
申请日：20211029
公开号：CN216335851U
公开日：
20220419
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种消防工程用消防栓水带收卷装置，包括底板、连接轴、限位盘和支撑板，所述支撑板固定在底板的上端面中间处，所述支撑板的上端固定有轴承，所述连接轴固定在轴承的内部，所述连接轴的一端开设有开槽，所述限位盘固定在连接轴的中间处，所述限位盘位于开槽的一端，所述连接轴背离开槽的一端下侧固定有连接板，所述连接板背离连接轴的一端外侧中间处焊接有操作柄，所述底板的下端面一端两侧均固定有万向轮，所述底板的下端面背离万向轮的一端两侧均固定有橡胶垫，所述底板的上端面一端中间处固定有把手，且把手的宽度小于底板的宽度。

本实用新型有利于对消防水带进行快速收卷的优点。

申请人：济南圣峰消防工程有限公司
地址：250000 山东省济南市历下区花园东路3333号祥泰汇东国际1号楼1107
国籍：CN
