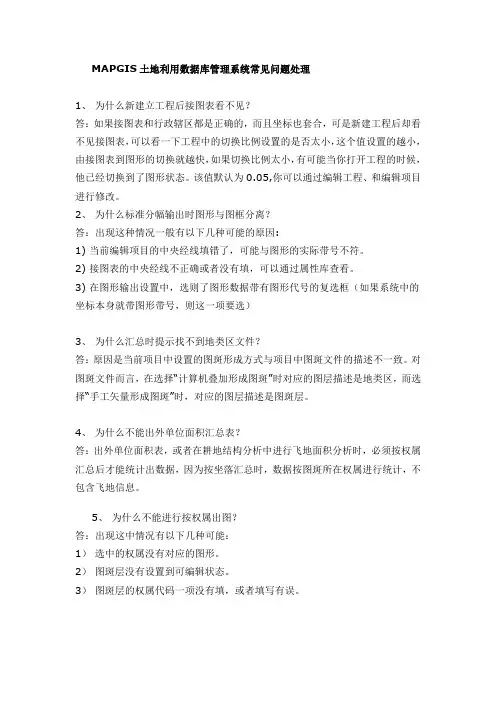

MAPGIS土地利用数据库管理系统常见问题处理1、为什么新建立工程后接图表看不见？答：如果接图表和行政辖区都是正确的，而且坐标也套合，可是新建工程后却看不见接图表，可以看一下工程中的切换比例设置的是否太小，这个值设置的越小，由接图表到图形的切换就越快，如果切换比例太小，有可能当你打开工程的时候，他已经切换到了图形状态。

该值默认为0.05,你可以通过编辑工程、和编辑项目进行修改。

2、为什么标准分幅输出时图形与图框分离？答：出现这种情况一般有以下几种可能的原因:1) 当前编辑项目的中央经线填错了，可能与图形的实际带号不符。

2) 接图表的中央经线不正确或者没有填，可以通过属性库查看。

3) 在图形输出设置中，选则了图形数据带有图形代号的复选框（如果系统中的坐标本身就带图形带号，则这一项要选）3、为什么汇总时提示找不到地类区文件？答：原因是当前项目中设置的图斑形成方式与项目中图斑文件的描述不一致。

对图斑文件而言，在选择“计算机叠加形成图斑”时对应的图层描述是地类区，而选择“手工矢量形成图斑”时，对应的图层描述是图斑层。

4、为什么不能出外单位面积汇总表？答：出外单位面积表，或者在耕地结构分析中进行飞地面积分析时，必须按权属汇总后才能统计出数据，因为按坐落汇总时，数据按图斑所在权属进行统计，不包含飞地信息。

5、为什么不能进行按权属出图？答：出现这中情况有以下几种可能：1）选中的权属没有对应的图形。

2）图斑层没有设置到可编辑状态。

3）图斑层的权属代码一项没有填，或者填写有误。

6、为什么不能进行按坐落出图？答：出现这种情况有以下几种可能：1）选中的坐落在图中没有对应的图形。

2）按座落出图实际上是按照新建工程时添加的那个辖区文件的权属代码输出的，跟图斑本身的坐落代码是否填写没有关系，所以如果该辖区文件的属性或者图形错误都可能造成按辖区不能出图或出图错误。

3）在变更年辖区进行了调整后要在工程中修改相应的辖区文件，不然也会造成变更年按坐落出图有误。

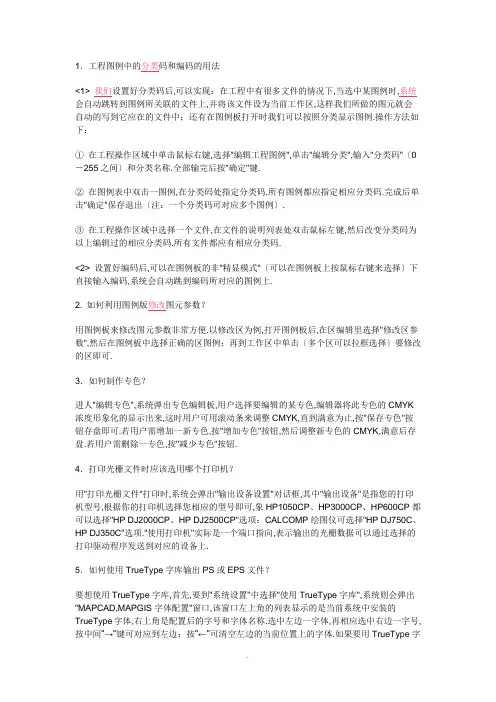

1．工程图例中的分类码和编码的用法<1> 我们设置好分类码后,可以实现：在工程中有很多文件的情况下,当选中某图例时,系统会自动跳转到图例所关联的文件上,并将该文件设为当前工作区,这样我们所做的图元就会自动的写到它应在的文件中；还有在图例板打开时我们可以按照分类显示图例.操作方法如下：①在工程操作区域中单击鼠标右键,选择"编辑工程图例",单击"编辑分类",输入"分类码"〔0－255之间〕和分类名称.全部输完后按"确定"键.②在图例表中双击一图例,在分类码处指定分类码.所有图例都应指定相应分类码.完成后单击"确定"保存退出〔注：一个分类码可对应多个图例〕.③在工程操作区域中选择一个文件,在文件的说明列表处双击鼠标左键,然后改变分类码为以上编辑过的相应分类码.所有文件都应有相应分类码.<2> 设置好编码后,可以在图例板的非"精显模式"〔可以在图例板上按鼠标右键来选择〕下直接输入编码,系统会自动跳到编码所对应的图例上.2. 如何利用图例版修改图元参数？用图例板来修改图元参数非常方便.以修改区为例,打开图例板后,在区编辑里选择"修改区参数",然后在图例板中选择正确的区图例；再到工作区中单击〔多个区可以拉框选择〕要修改的区即可.3．如何制作专色？进人"编辑专色",系统弹出专色编辑板,用户选择要编辑的某专色,编辑器将此专色的CMYK 浓度形象化的显示出来,这时用户可用滚动条来调整CMYK,直到满意为止,按"保存专色"按钮存盘即可.若用户需增加一新专色,按"增加专色"按钮,然后调整新专色的CMYK,满意后存盘.若用户需删除一专色,按"减少专色"按钮.4．打印光栅文件时应该选用哪个打印机？用"打印光栅文件"打印时,系统会弹出"输出设备设置"对话框,其中"输出设备"是指您的打印机型号,根据你的打印机选择您相应的型号即可,象HP1050CP、HP3000CP、HP600CP都可以选择"HP DJ2000CP、HP DJ2500CP"选项：CALCOMP绘图仪可选择"HP DJ750C、HP DJ350C"选项."使用打印机"实际是一个端口指向,表示输出的光栅数据可以通过选择的打印驱动程序发送到对应的设备上.5．如何使用TrueType字库输出PS或EPS文件？要想使用TrueType字库,首先,要到"系统设置"中选择"使用TrueType字库",系统则会弹出"MAPCAD,MAPGIS字体配置"窗口,该窗口左上角的列表显示的是当前系统中安装的TrueType字体,右上角是配置后的字号和字体名称.选中左边一字体,再相应选中右边一字号,按中间"→"键可对应到左边；按"←"可清空左边的当前位置上的字体.如果要用TrueType字体以文本方式输出成PS或EPS文件,还需设置你PS字库名",在这里,只要将用户所使用的TrueType字体对应在RIP中的PS字体名称输人即可,在输出PS或EPS时选用文字按编码方式输出.6．图形打印输出后为什么图形会放大？任何一个打印机都有其一个默认输出分辨率,当用MAPGIS光栅化处理时,如果光栅化分辨率与打印机默认输出分辨率不一致时,就会出现图形的放大和缩小.方法：检查一下打印机默认输出分辨率是多少,然后在光栅化处理时将光栅化分辨率设置成与打印机默认输出分辨率一样.注意：打印光栅文件时系统默认的是上一次光栅化处理的参数.7．使用"WINDOWS打印"时为什么会有图元丢失？主要由于具体的Widows打印机驱动程序和打印机硬件本身所带的内存大小的限制.解决办法：可在WINDOWS输出的打印机设置菜单命令下,点击"属性",进人属性设置对话框,并在图形莱单下的图形方式中选择"使用光栅图形’,确定生效后退出即可.8．出现飞点怎么办？在复杂图形处理时,由于各种原因〔主要是操作不当〕,引起飞点现象.出现飞点后,可以在输人编辑中利用"部分存文件"的功能去除飞点.判断是否出现飞点现象,可在图形编辑子系统里选择窗口菜单下的复位窗口,查看图形是否满屏显示；也可以在输出子系统的编辑工程文件内,在1:1情况下使用系统自动测试幅面大小,比较检测出的幅面大小是否与实际幅面大小一致.如果已经发现飞点,在工程设置时按住Ctrl+鼠标移动图形在纸张上的位置,减小页面到实际大小为止.9．超大图形如何自动分幅打印图形？对于超大图形,我们采用光栅输出的方法.将文件光栅处理完成后,选择打印光栅文件,系统弹出"输出设备设置"对话框,您应该根据您装在绘图仪中的纸张大小设定"纸宽""纸长".这样,当您的纸张大小小于光栅化时的幅面时,系统就会自动分页.10．能否将图形形转为图像？能.在图形输出子系统中,打开工程文件,"光栅输出"菜单下即可找到生成GIF、TIFF、JPEG 图像命令.在输出图像时工程中可加人MSI同时输出.11．为什么在输出PS或EPS时总是出现"打不开文件aihead.Ps"提示？AIHEAD.PS文件EPS的标准头文件,包括有EPS头文件信息.出现上面这种情况的原因是：在你的系统库目录没有此文件.方法：将MAPGIS安装系统库目录下的AIHEAD.PS和AIHEAI.EPS文件拷贝〔..\MAPGIS61\SLIB\〕到你的系统库目录下即可.12．输入线时,如何保证线与线相交是完全重合的？我们暂将已有的线称为母线,输入线时,将光标落在母线上按"F12"键,系统弹出"选择造线捕获方式"对话框,可根据我们的需求选择捕获方式.13. 图元参数中的"透明"是什么意思？在编辑图元参数时,点、线、区图元都有透明选项,它主要在印刷时起作用,不选中该选项表示在制作分色输出时,该图元是"镂空"的,在印刷时位置未对准,就会出现"漏白"现象；若选中该选项,表示该图元是"不镂空"的,在印刷时可能会导致图元的颜色发生变化.这两种情况是相对立的,在使用时只能根据实际情况任选其一.14. 为什么有些笔记本电脑无法使用MAPGIS软件狗？在有些笔记本电脑上安装MAPGIS软件时,有时会出现"系统找不到MAPGIS软件狗或软件卡"的提示,这个问题一般是由并口模式选择不对造成的,我们可以到COMS中〔需重新启动机器用"DEL"健或F2键或其它键进入COMS〕找到"Parallel Port Mode"选项,看它的值是不是[ECP],如果不是,将其改为[ECP],保存退出即可.此方法在一些品牌台式机上同样适用.15. MAPGIS中工程、文件、图层三者之间的关系MAPGIS工程实际是用来管理和描述点、线、区、网、图像文件的文件,它可以由一个以上的点、线、区、网、图像文件组成.工程、文件、图层的关系是：工程包含文件〔若干个点、线、区、网、图像文件〕,文件包含图层,图层包含图元.16. 如何创建和使用工程图例？①首先打开工程文件.②在工程操作区域内单击鼠标右键,选择"新建工程图例".③在图例类型中选择类型.④在图例信息中输入图例名称、描述信息和分类码.⑤单击"图例参数"输入图例参数.⑥用"添加"按扭将所选图元添加到右边的列表框中；如需修改可按"编辑"按钮或双击列表框中的图例.⑦建完图例后单击"确定"按扭,系统会提示保存文件,保存即可.⑧要使用图例版,首先要关联图例,在工程操作区域内单击鼠标右键,选择"关联图例文件",用"修改图例文件"按键选好文件后单击"确定"；然后再单击右健,选择"打开图例板"即可.有了"图例板"就可以避免反复进入菜单修改参数,从而提高效率,保证图形的准确性.17. 完成自动剪断线后,为什么图形变化较大？MAPGIS在进行拓扑错误检查时,会以节点搜索半径值做自动节点平差.如果节点搜索半径的值太大,那么就会出现图形变化较大.解决方法：将节点搜索改为<=0.1〔莱单：设置/置系统参数[节点/裁剪搜索半径]〕.18．为什么扫描的光栅文件,在编辑系统中打开时会提示内存不足或者不能正确显示？MAPGIS并不是支持所有的光栅文件格式,它仅支持二值、灰度和彩色〔RGB模式〕三种格式的TIF光栅文件〔*.TIF〕,而且还要求其为非压缩〔LZW不选中〕格式.一般说来,出现"在编辑系统中打开光栅文件时提示内存不足或者不能正确显示"这种情况,是文件格式不对.解决方法：在PHOTOSHOP中打开此光栅文件,然后重新设定其图像模式即可.在设置其模式时注意：①要设置为8位通道模式〔菜单：图像/模式[8位通道]〕.②设置为位图、灰度、RGB〔菜单：图像/模式[位图]、[灰度]、[RGB]〕.注意：特别是彩色图不能设置为CMYK模式.③保存满足图像模式的光栅文件时,注意一定要保存为非压缩格式〔菜单：文件/存储为〕.当弹出存储为对话框时：[文件名]输入文件名；［存储为］选择TIFF〔*.TIF;*.TIFF〕,按"保存"又弹出一个对话框；［字节顺序］选IBM PC,LZW压缩前面的选项去掉.19．做子图时为什么总是存不到子图库中？①查看子图库和系统库目录是否为只读状态,若是应去掉只读,可改为存档状态.②删除系统库中的临时文件〔以.TMP结尾〕.③系统库被别的MAPGIS程序占用着.退出所有MAPGIS应用程序,重新启动MAPGIS,只启动一个MAPGIS输入编辑系统20．为什么打开线型库或子图库时,库中图元若隐若现？主要是因为操作系统加载了某些实时监控软件和汉化软件,如"瑞星杀毒"软件,金山词霸、东方快车等.方法：将这些应用程序退出.21．如何将MAPGIS的图形插入到word中？首先点取MAPGIS菜单"其它－>OLE拷贝",接着打开WORD应用程序,点取WORD的"粘贴"菜单.MAPGIS数据就复制到了一个WORD文档里.注意：第一次调用此功能,需将Mapsee6x.exe〔安装路径的\program\Mapsee6x.exe〕运行一次.22. 为什么HP500不能打印光栅文件？HP500机器需要有HP-GL2卡的支持,而HP500机型标配没有此卡,需用户单独购买.23．在输出模块中,对文件进行输出处理时,常会提示"非法操作"或"某图元出错"的信息.如何处理这些报错信息？若出现这类提示,一般是图元参数有误,超出了系统库的参数值.方法：可以先从运行状态提示中查看当前正在处理的图元号〔处理到该图元号报错,肯定是该图元有问题〕,然后打开输人编辑子系统,将该图元所在的文件打开〔例：所在文件为区文件〕,最后,利用"区〔线、点〕编辑"下的"编辑指定区〔线或点〕"查看到出错的图元参数,检查其颜色等参数值是否超出了系统库中已有的参数值,若是线,检查其是否有辅助线型与辅助线型是否有辅助参数,检查完毕后并改正保存,再重新进行输出处理.24．如何将MAPGIS的图形数据成功转换为MAPINFO的图形数据？在数据转换中,将MAPGIS的点、线、面文件转换到MAPINFO时,系统会提示"您的MAPGIS 数据没有经过投影转换,建议转入MAPINFO之前先转换成有意义的坐标系".那么,在将MAPGIS数据转换到MAPINFO之前；究竟需转换成什么样的投影坐标系呢？只需要满足以下两个条件就行了.<1> 将图形坐标单位转换为米.<2> 坐标单位转换为米后的图形,部分参数也会直接影响转换效果.①在MAPGIS5.32中,其当前地图参数的地图类型不能为用户自定义类型,必须为大地直角坐标；当前地图参数的投影参数中,必须有椭球参数.否则,要通过"编辑当前地图参数"进行编辑并保存编辑结果.②在MAPGIS6.0中,在当前地图参数中设置其坐标系类型时,坐标系类型必须为"投影平面直角",椭球参数必须有效,即：必须有椭球参数.25．如何制作DXF文件转入MAPGIS的对照表？首先要了解一下这四个文件的文件名、意义以与用途.在MAPGIS6.1安装完成后,在..\MAPGIS61\SLIB目录下有四个文件,ARC_MAP.PNT：AUTOCAD的块〔符号〕与MAPGIS子图对照表；ARC_MAP.LIN：AUTOCAD的形〔线型〕与MAPGIS线型对照表；CAD_MAP.TAB：MAPGIS的图层与AUTOCAD图层对照表；CAD_MAP.CLR：MAPGIS 的颜色与AUTOCAD颜色对照表.那么接下来讲如何编辑这四个对照表〔文件〕.〔注：要打开这四个对照表进行编辑,可直接启用WINDOWS的写字板或者是记事本,因为这四个文件都是文本文件格式〕.<1> 子图对照表ARC_MAP.PNT打开此文件后我们会看到如下的格式:2341 122432 132433 14…………前面一列2341 2342 2433代表AUTOCAD软件的块名〔符号〕,后面一列12 13 14代表MAPGIS系统的代码〔注：并非子图号,这个代码在数字测图系统里能看见.方法是启动数字测图系统,新建一个测量工程文件,然后就会看见一些地类编码的管理框,例如三角点编码为1110,水准点编码为1210〕.<2> 线型对照表ARC_MAP.LIN打开此文件后我们会看到如下的格式:2341 122342 132343 14…………前面一列2341 2342 2343代表AUTOCAD里的形名〔注：如果某种线的线型是采用随层方式,那么这种线型是不能按照对照表转入到MAPGIS中的.所以,如果有这种情况,请把线的线型改成为实际线型〕,后面一列12 13 14代表MAPGIS系统的代码〔并非线型号,这个代码在数字测图系统里能看见〕.<3> 图层对照表CAD_MAP.TAB打开此文件后我们会看到如下的格式:0 TREE_LAYER1 STREET2 TIC…………前面一列0 1 2代表MAPGIS系统的图层号,后面TREE_LAYER STREET TIC代表AUTOCAD里的图层名.<4> 颜色对照表CAD_MAP.CLR打开此文件后我们会看到如下的格式:1 102 43 6…………前面一列1 2 3代表MAPGIS系统的颜色号,后面一列10 4 6代表AUTOCAD里的颜色号.这四个对照表编辑完成后请别忘了存盘.下面将讲述转换的步骤：第一步：将AUTCAD的DWG格式转换成为AUTCAD的数据交换格式DXF格式〔关于转换DXF格式,请参阅有关AUTOCAD的书籍〕.在转换时,要注意以下几点：①在转换成为DXF文件格式时,最好选择R12的版本；②在转换DXF文件时,不要对原图的块作爆破处理；③在转换DXF文件时,注意原图是否有样条曲线,如果有,最好作爆破处理.第二步：将编辑好的四个对照文件拷贝到MAPGIS61／SuvSlib目录下,然后将MAPGIS的系统设置目录中的系统库目录也指向MAPGIS61\SuvSlib\这个目录下.第三步：启动MAPGIS的文件转换系统,进行转换就行了.26．由ARC/INFO转到MAPGIS的文件为什么转回ARC/INFO时是空文件？由于ARC/INFO转到MAPGIS时图形中的属性也可一同转到数据中,这时再转成ACI/INFO 数据时,数据中就有ARC/INFO的默认字段和ARC/INFO本身的字段重复,只要在MAPGIS 中将ARC/INFO的默认字段删除后压缩存盘即可.27．怎么发专色胶片？专色发片可采用分色输出,系统会生成分色各个文件,文件名最后一个字符分别为"1"、"2"、"3"、"4"、……,前4个文件分别对应彩色印刷时四种不同的油墨,其中"1"表明该文件印刷时使用黑色油墨,"2"为青色,"3"为品红,"4"为黄色.如有专色,则生更多的文件,"专色1"对应的文件名最后一个字符为"5"、"专色2"对应"6",以此类推.用这些文件可以到照排机上直接输出.28．如何重新整理图元的ID号？在文件转换子系统中,装入需要整理图元的文件,点击"选择"菜单下的"重设缺省ID",然后保存该文件即可.29．如何生成非标准图框？在投影变换子系统中,有两种生成非标准图框的方式,一种是在"投影转换"菜单下选择"绘制投影经纬网"命令,生成小比例尺图幅的非标准图框.一种是在"系列标准图框"菜单下选择"键盘生成矩形图框",或"鼠标生成矩形图框",一般大比例尺非标准图框的生成采用这种方法.30．建地图库时如果有跨带现象情况如何处理？先选定其中一个带作为图形带号,在投影系统中利用投影转换功能把非选定带的图形数据转换为选定带数据,然后再进行图形人库.31．1980年西安坐标系与1954年坐标系如何转换？西安80坐标系与54坐标系其实是一种椭球参数的转换.作为这种转换在同一个椭球里的转换都是严密的,而在不同的椭球之间的转换是不严密的,因此不存在一套转换参数可以全国通用的.在每个地方会不一样,因为它们是两个不同的椭球基准.那么,两个椭球间的坐标转换,一般而言,比较严密的是用七参数布尔莎模型,即X平移,Y平移,Z平移,X旋转〔WX〕,Y旋转〔WY〕,Z旋转〔WZ〕,尺度变化〔DM〕.要求得七参数就需要在一个地区有3个以上的已知点.如果区域范围不大,最远点间的距离不大于30km〔经验值〕,可以用三参数,即X平移,Y 平移,Z平移,而将X旋转,Y旋转,Z旋转,尺度变化面DM视为0.方法：第一步：向地方测绘局〔或其它地方〕找本区域三个公共点坐标对〔即54坐标x,y,z和80坐标x,y,z〕.第二步：将三个点的坐标对全部转换以弧度为单位.〔菜单：投影转换/输入单点投影转换,计算出这三个点的弧度值并记录下来〕.第三步：求公共点操作系数〔菜单：投影转换/坐标系转换〕.求出转换系数后,记录下来.第四步：编辑坐标转换系数.〔菜单：投影转换/编辑坐标转换系数.〕最后进行投影变换,"当前投影"输入80坐标系参数,"目的投影"输入54坐标系参数.进行转换时系统会自动调用曾编辑过的坐标转换系数.32．如何将EXCEL或其它表格文件、文本文件转换成MAPGIS图元文件？将EXCEL或其它表格文件、文本文件转换成MAPGIS图元文件,最重要是这个表格文件或文本文件必须有坐标数据.而MAPGIS就用这个坐标在屏幕上自动成图.方法：第一步：将EXCEL或将其表格文件转换成为一个文本文件〔这个文件可以以TAB或逗号作为分隔符〕如果是文本文件则不用做这一步；第二步：通过投影转换的用户文件投影转换功能将点文件读人到MAPGIS文件中.〔菜单：投影转换/用户文件投影转换〕.选"按指定分隔符"→"设置分隔符"→指定X,Y位于的列→选中"不需要投影"→"数据生成".33．如何将设备坐标转换到地理坐标？在MAPGIS投影坐标类型中,大致有五种坐标类型：用户自定义也称设备坐标系〔以毫米为单位〕,地理坐标系〔以度或度分秒为单位〕,大地坐标系〔以米为单位〕,平面直角坐标系〔以米为单位〕,地心大地直角坐标系.如果进行设备坐标转换到地理坐标,方法是：第一步：启动投影变换系统.第二步：打开需要转换的点〔线,面〕文件.〔菜单：文件/打开文件〕；第三步：编辑投影参数和TIC点；选择转换文件〔莱单：投影转换/MAPGIS文件投影/选转换点〔线,面〕文件〕；编辑TIC点〔菜单：投影转换/当前文件TIC点/输入TIC点.注意：理论值类型设为地理坐标系,以度或度分秒为单位〕,编辑当前投影参数〔菜单：投影转换/编辑当前投影参数.注：当前投影坐标类型选择为用户自定义,坐标单位：毫米,比例尺分母：l〕；编辑结果投参数〔菜单：投影转换/设置转换后的参数.注：当前投影坐标系类型选择为地埋坐标系,坐标单位：度或度分秒〕.第四步：进行投影转换〔菜单：投影转换/进行投影转换〕.34．如何公用投影参数和TIC点？如果某一个线〔点,面〕文件已经有TIC点和投影参数.而与它相关的其它点、线、面文件还没有投影参数和TIC点,要共享已有的TIC点和投影参数,可采用如下方法：第一步：启动投影变换系统.第二步：打开所有需要点〔线,面〕文件〔包括有投影参数、TIC和没有投影参数、TIC的文件〕.〔莱单：文件/打开文件〕第三步：进行投影参数的拷贝〔菜单：投影转换/文件间拷贝投影参数.在"拷贝前工作区"选择"己经有投影参数的文件",在"拷贝后工作区"选择"没有投影参数的文件",一次只能拷贝一个文件.〕第四步：进行TIC点拷贝〔菜单：投影转换/文件间拷贝TIC点.在拷贝前工作区选择"已经有TIC点的文件",在拷贝后工作区选择"没有TIC点的文件",一次只能拷贝一个文件.〕35．为什么裁剪时丢区？MAPGIS61对拓扑结构很严,对于拓扑有错误的数据,就会出现上面的情况.方法一：在输人编辑系统中,对区进行拓扑错误检查,然后修改.消除拓扑错误.方法二：在裁剪程序中,设置"裁剪方式"采用"制图裁剪".方法三：降级到MAPGIS5.32或5.0,用低版本的MAPGIS进行裁剪.36．如何在MAPGIS6.0版的地国库管理子系统中将多幅图拼接入库？入库前对图形数据的要求：①参与入库的图幅必须经过误差校正；②图幅坐标必须是绝对坐标.满足这两个要求后,即可进行以下的入库步骤：<1> 系统环境设置〔选项/设置系统环境：通过该功能设置工作目录.即将工作目录设置到要入库的图形文件所在的文件夹〕<2> 新建图库〔文件/建新图库〕.该功能主要包括两步：①先选择图幅的分幅方式.〔系统提供了三种分幅方式：等高宽矩形分幅；一般用于大比例尺的图幅数据入库〔1:5000以上,不包括1:5000,如：1:500,1:1000等〕；等经纬梯形分幅：一般用于小比例尺的图幅数据入库〔1:5000以下,包括1:5000.如：1:1万,l:10万等〕；不定形任意分幅：即不依据图幅比例尺,仅根据图幅边界的轮廓形状人库.一般情况下,适用于各类行政区域的拼接.〕②设置图库参数.图库参数的设置包括两方面：设置图幅数据投影参数、选择"图库数据投影参数设置"按钮设置图库的投影参数.图库的投影参数实际上就是图幅数据的当前投影参数.投影参数的设置将直接影响到分幅参数.具体影响表现在：对于矩形分幅,投影参数中的坐标单位将会影响图幅高度和宽度的度量单位；而比例尺的设置将会影响今后长度和面积的量算值.对于梯形分幅,一般情况下,投影参数中的坐标系类型为"投影平面直角",比例尺分母将直接影响到图幅高度和宽度的值,即比例尺不同,图幅横向和纵向的经纬跨度值就不同；而中央经度的值〔中央经度的录入格式必须是DDDMMSS.S〕则直接影响图库的横坐标,若中央经度值不对,就会导致图幅坐标与图库坐标不一致而看不到图形.对于跨带图幅入库的情况,则需要在入库前转换图幅的中央经度,保证入库图幅位于同一个投影带内,或将图形转换为"地理坐标系"的类型和"度"〔或分、或秒的坐标单位,但一定不要转换为DDDMMSS.SS坐标单位〕.③设置分幅参数：根据分幅方式和图库投影参数进一步设置分幅参数.主要包括图幅的起点坐标和图幅高宽.须注意：对于梯形分幅,不管其图库投影参数中坐标系类型和坐标单位是什么,起点坐标和图幅高宽的坐标单位必须是角度单位的DDMMSS.SS格式.<3> 新建层类〔图库管理/图库层类管理器〕：一个图幅由若干个属性结构相同或不相同的文件叠加而成,利用该功能可提取多个不同文件的属性结构和存放路径.只要某类文件的属性结构或存放路径与其它文件的不同,就需要新建一个该类文件的层类.<4> 图幅数据的入库〔图库管理/图幅批量人库〕。

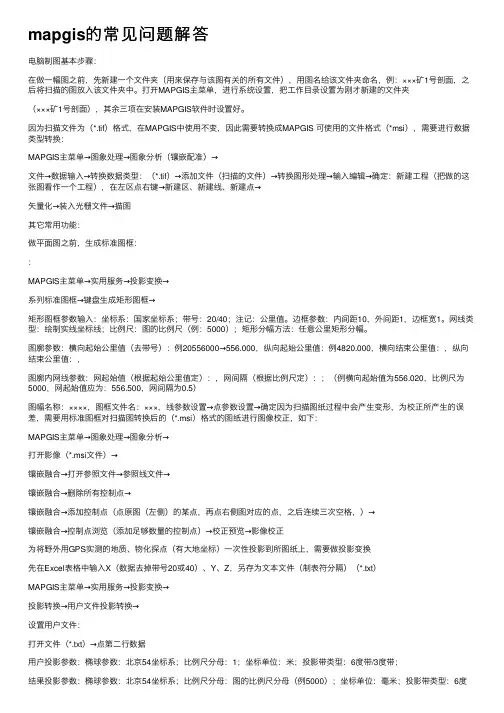

mapgis的常见问题解答电脑制图基本步骤：在做⼀幅图之前，先新建⼀个⽂件夹（⽤来保存与该图有关的所有⽂件），⽤图名给该⽂件夹命名，例：×××矿1号剖⾯，之后将扫描的图放⼊该⽂件夹中。

打开MAPGIS主菜单，进⾏系统设置，把⼯作⽬录设置为刚才新建的⽂件夹（×××矿1号剖⾯），其余三项在安装MAPGIS软件时设置好。

因为扫描⽂件为（*.tif）格式，在MAPGIS中使⽤不变，因此需要转换成MAPGIS 可使⽤的⽂件格式（*msi），需要进⾏数据类型转换：MAPGIS主菜单→图象处理→图象分析（镶嵌配准）→⽂件→数据输⼊→转换数据类型：（*.tif）→添加⽂件（扫描的⽂件）→转换图形处理→输⼊编辑→确定：新建⼯程（把做的这张图看作⼀个⼯程），在左区点右键→新建区、新建线、新建点→⽮量化→装⼊光栅⽂件→描图其它常⽤功能：做平⾯图之前，⽣成标准图框：：MAPGIS主菜单→实⽤服务→投影变换→系列标准图框→键盘⽣成矩形图框→矩形图框参数输⼊：坐标系：国家坐标系；带号：20/40；注记：公⾥值。

边框参数：内间距10，外间距1，边框宽1。

⽹线类型：绘制实线坐标线；⽐例尺：图的⽐例尺（例：5000）；矩形分幅⽅法：任意公⾥矩形分幅。

图廓参数：横向起始公⾥值（去带号）：例20556000→556.000，纵向起始公⾥值：例4820.000，横向结束公⾥值：，纵向结束公⾥值：，图廓内⽹线参数：⽹起始值（根据起始公⾥值定）：，⽹间隔（根据⽐例尺定）：；（例横向起始值为556.020，⽐例尺为5000，⽹起始值应为：556.500，⽹间隔为0.5）图幅名称：××××，图框⽂件名：×××，线参数设置→点参数设置→确定因为扫描图纸过程中会产⽣变形，为校正所产⽣的误差，需要⽤标准图框对扫描图转换后的（*.msi）格式的图纸进⾏图像校正，如下：MAPGIS主菜单→图象处理→图象分析→打开影像（*.msi⽂件）→镶嵌融合→打开参照⽂件→参照线⽂件→镶嵌融合→删除所有控制点→镶嵌融合→添加控制点（点原图（左侧）的某点，再点右侧图对应的点，之后连续三次空格，）→镶嵌融合→控制点浏览（添加⾜够数量的控制点）→校正预览→影像校正为将野外⽤GPS实测的地质、物化探点（有⼤地坐标）⼀次性投影到所图纸上，需要做投影变换先在Excel表格中输⼊X（数据去掉带号20或40）、Y、Z，另存为⽂本⽂件（制表符分隔）（*.txt）MAPGIS主菜单→实⽤服务→投影变换→投影转换→⽤户⽂件投影转换→设置⽤户⽂件：打开⽂件（*.txt）→点第⼆⾏数据⽤户投影参数：椭球参数：北京54坐标系；⽐例尺分母：1；坐标单位：⽶；投影带类型：6度带/3度带；结果投影参数：椭球参数：北京54坐标系；⽐例尺分母：图的⽐例尺分母（例5000）；坐标单位：毫⽶；投影带类型：6度带/3度带按指定分隔符→设置分隔符：√Tab；数据类型：5：双精度，6：字符串，属性名称所在⾏：点图元参数设置→√⽣成点；X位于Y位于列→投影变换→确定→保存⽂件做物化探异常等值线图的步骤如下：先把Excel（*.xls）电⼦表格⽂件转换成（*.dat）⽂件（可以在Sufer软件中转换）注意：Excel表格中的Z值不可以有空格或符号（如≤），若某⼀点⽆数据，便⽤0补齐→MAPGIS主菜单→空间分析→DTM分析→Grd模型→离散数据⽹格化→设置参数：X：⽂件第列数据，Y：⽂件第列数据，Z：⽂件第列数据；⽹格化⽅法：Kring泛克⽴格法⽹格化；⽂件名：→保存为（*.GRD）格式⽂件→Grd模型→平⾯等值线图绘制→设置等值线参数：√等值线套区；√等值线光滑度处理：⾼程度；等值线层：删除当前分段，起始：，终⽌：，步增，→确认。

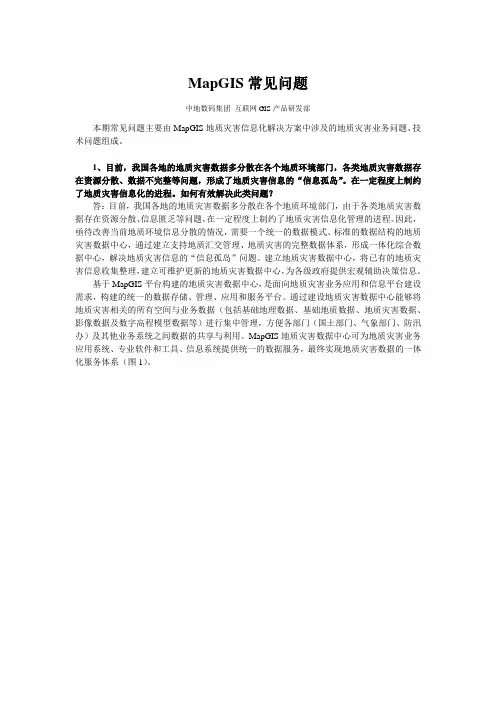

MapGIS常见问题中地数码集团互联网GIS产品研发部本期常见问题主要由MapGIS地质灾害信息化解决方案中涉及的地质灾害业务问题、技术问题组成。

1、目前，我国各地的地质灾害数据多分散在各个地质环境部门，各类地质灾害数据存在资源分散、数据不完整等问题，形成了地质灾害信息的“信息孤岛”。

在一定程度上制约了地质灾害信息化的进程。

如何有效解决此类问题？答：目前，我国各地的地质灾害数据多分散在各个地质环境部门，由于各类地质灾害数据存在资源分散、信息匮乏等问题，在一定程度上制约了地质灾害信息化管理的进程。

因此，亟待改善当前地质环境信息分散的情况，需要一个统一的数据模式、标准的数据结构的地质灾害数据中心，通过建立支持地质汇交管理、地质灾害的完整数据体系，形成一体化综合数据中心，解决地质灾害信息的“信息孤岛”问题。

建立地质灾害数据中心，将已有的地质灾害信息收集整理，建立可维护更新的地质灾害数据中心，为各级政府提供宏观辅助决策信息。

基于MapGIS平台构建的地质灾害数据中心，是面向地质灾害业务应用和信息平台建设需求，构建的统一的数据存储、管理、应用和服务平台。

通过建设地质灾害数据中心能够将地质灾害相关的所有空间与业务数据（包括基础地理数据、基础地质数据、地质灾害数据、影像数据及数字高程模型数据等）进行集中管理，方便各部门（国土部门、气象部门、防汛办）及其他业务系统之间数据的共享与利用。

MapGIS地质灾害数据中心可为地质灾害业务应用系统、专业软件和工具、信息系统提供统一的数据服务，最终实现地质灾害数据的一体化服务体系（图1）。

数据库/中间件数据库/中间件机房环境/电源机房环境/电源图1 地质灾害数据中心总体框架图2、MapGIS 在地质灾害信息化过程中，如何解决多源异构数据的问题?答：在各地地质灾害信息化项目实施过程中，遇到最大的困难就是数据问题，而多源异构数据的处理又是重中之重。

MapGIS 平台在长期的实践中，能较好地解决地质灾害多源异构数据的处理问题。

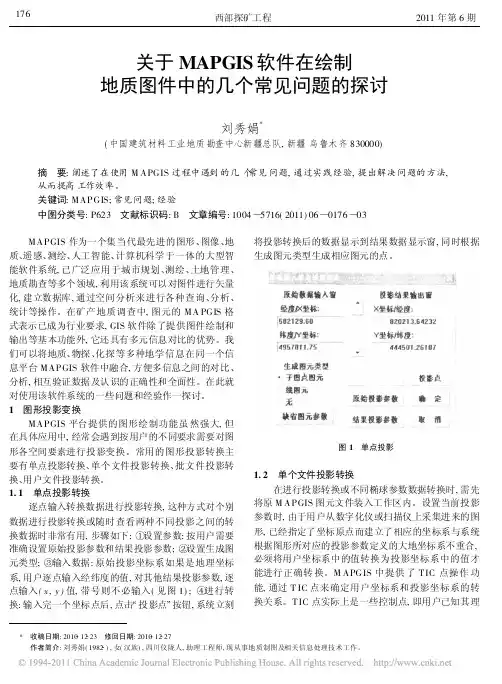

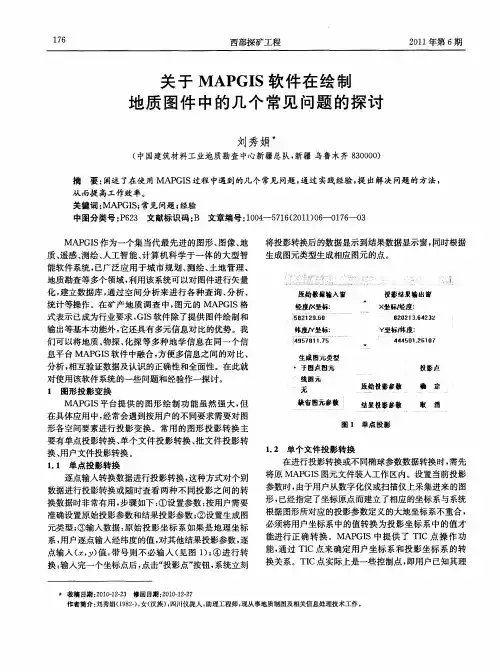

关于MAPGIS软件在绘制地质图件中的几个常见问题的探讨刘秀娟*(中国建筑材料工业地质勘查中心新疆总队,新疆乌鲁木齐830000)摘 要:阐述了在使用M APGIS过程中遇到的几个常见问题,通过实践经验,提出解决问题的方法,从而提高工作效率。

关键词:MAPGIS;常见问题;经验中图分类号:P623 文献标识码:B 文章编号:1004 5716(2011)06 0176 03MAPGIS作为一个集当代最先进的图形、图像、地质、遥感、测绘、人工智能、计算机科学于一体的大型智能软件系统,已广泛应用于城市规划、测绘、土地管理、地质勘查等多个领域,利用该系统可以对图件进行矢量化,建立数据库,通过空间分析来进行各种查询、分析、统计等操作。

在矿产地质调查中,图元的MA PGIS格式表示已成为行业要求,GIS软件除了提供图件绘制和输出等基本功能外,它还具有多元信息对比的优势。

我们可以将地质、物探、化探等多种地学信息在同一个信息平台MAPGIS软件中融合,方便多信息之间的对比、分析,相互验证数据及认识的正确性和全面性。

在此就对使用该软件系统的一些问题和经验作一探讨。

1 图形投影变换MAPGIS平台提供的图形绘制功能虽然强大,但在具体应用中,经常会遇到按用户的不同要求需要对图形各空间要素进行投影变换。

常用的图形投影转换主要有单点投影转换、单个文件投影转换、批文件投影转换、用户文件投影转换。

1.1 单点投影转换逐点输入转换数据进行投影转换,这种方式对个别数据进行投影转换或随时查看两种不同投影之间的转换数据时非常有用,步骤如下: 设置参数:按用户需要准确设置原始投影参数和结果投影参数; 设置生成图元类型; 输入数据:原始投影坐标系如果是地理坐标系,用户逐点输入经纬度的值,对其他结果投影参数,逐点输入(x,y)值,带号则不必输入(见图1); 进行转换:输入完一个坐标点后,点击 投影点 按钮,系统立刻将投影转换后的数据显示到结果数据显示窗,同时根据生成图元类型生成相应图元的点。

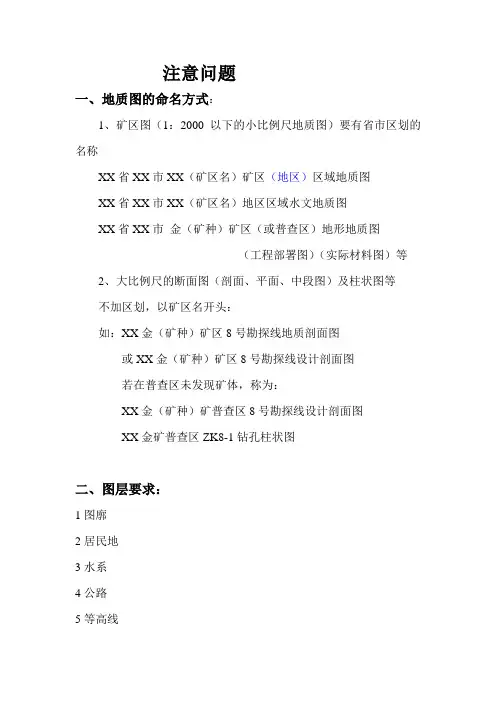

注意问题一、地质图的命名方式：1、矿区图（1：2000以下的小比例尺地质图）要有省市区划的名称XX省XX市XX（矿区名）矿区（地区）区域地质图XX省XX市XX（矿区名）地区区域水文地质图XX省XX市金（矿种）矿区（或普查区）地形地质图（工程部署图）（实际材料图）等2、大比例尺的断面图（剖面、平面、中段图）及柱状图等不加区划，以矿区名开头：如：XX金（矿种）矿区8号勘探线地质剖面图或XX金（矿种）矿区8号勘探线设计剖面图若在普查区未发现矿体，称为：XX金（矿种）矿普查区8号勘探线设计剖面图XX金矿普查区ZK8-1钻孔柱状图二、图层要求：1图廓2居民地3水系4公路5等高线6境界范围7地质界线8断层9物探、样品10产状、韧性剪切带11钻孔、井12 勘探线13 图表14引出线15矿产16 火山构造17 化探18重砂三、图式标准（一）1:500、1:2000图式：P176—177、1：500~1：1000~1：2000整饰要求。

地形线：首曲线：宽0.15、第5层，实线，亮棕色（6号色）计曲线（粗、标高程）：0.25间曲线0.15 虚线长6 空1（二）1：10000图整饰要求：见档案馆发图片（三）P605~ P637山东省区域地质图计算机制图技术标准1：5万标准图幅的整饰要求，及线型要求、子图号等四、地质图上色标准（一）1：5万严格按山东省1：5万山东省区域地质图计算机制图技术标准图色要求：见《山东省矿产资源储量报告编制指南》。

（二）其它大比例尺矿区地质图及剖面图按5万图的色调变浅（不要网纹）来定，最重要的原则是一个矿区，甚至是公司用色统一（以后逐步完善）。

五、符号及其它要求。

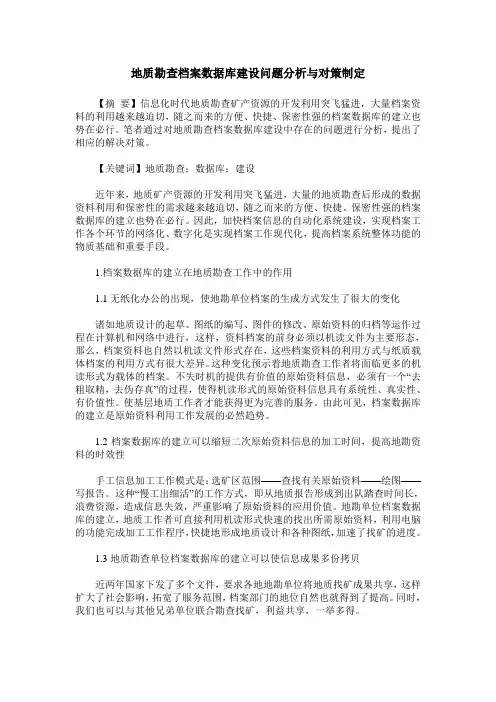

地质勘查档案数据库建设问题分析与对策制定【摘要】信息化时代地质勘查矿产资源的开发利用突飞猛进，大量档案资料的利用越来越迫切，随之而来的方便、快捷、保密性强的档案数据库的建立也势在必行。

笔者通过对地质勘查档案数据库建设中存在的问题进行分析，提出了相应的解决对策。

【关键词】地质勘查；数据库；建设近年来，地质矿产资源的开发利用突飞猛进，大量的地质勘查后形成的数据资料利用和保密性的需求越来越迫切，随之而来的方便、快捷、保密性强的档案数据库的建立也势在必行。

因此，加快档案信息的自动化系统建设，实现档案工作各个环节的网络化、数字化是实现档案工作现代化，提高档案系统整体功能的物质基础和重要手段。

1.档案数据库的建立在地质勘查工作中的作用1.1无纸化办公的出现，使地勘单位档案的生成方式发生了很大的变化诸如地质设计的起草、图纸的编写、图件的修改、原始资料的归档等运作过程在计算机和网络中进行，这样，资料档案的前身必须以机读文件为主要形态，那么，档案资料也自然以机读文件形式存在，这些档案资料的利用方式与纸质载体档案的利用方式有很大差异。

这种变化预示着地质勘查工作者将面临更多的机读形式为载体的档案。

不失时机的提供有价值的原始资料信息，必须有一个“去粗取精，去伪存真”的过程，使得机读形式的原始资料信息具有系统性、真实性、有价值性。

使基层地质工作者才能获得更为完善的服务。

由此可见，档案数据库的建立是原始资料利用工作发展的必然趋势。

1.2档案数据库的建立可以缩短二次原始资料信息的加工时间，提高地勘资料的时效性手工信息加工工作模式是：选矿区范围——查找有关原始资料——绘图——写报告。

这种“慢工出细活”的工作方式，即从地质报告形成到出队踏查时间长，浪费资源，造成信息失效，严重影响了原始资料的应用价值。

地勘单位档案数据库的建立，地质工作者可直接利用机读形式快速的找出所需原始资料，利用电脑的功能完成加工工作程序，快捷地形成地质设计和各种图纸，加速了找矿的进度。

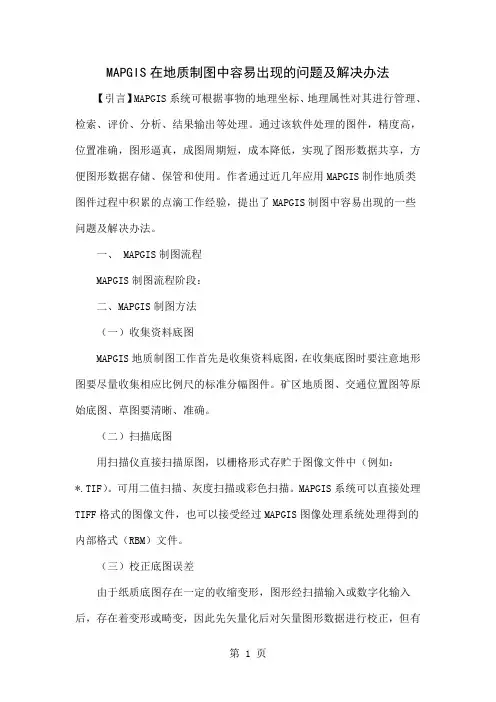

MAPGIS在地质制图中容易出现的问题及解决办法【引言】MAPGIS系统可根据事物的地理坐标、地理属性对其进行管理、检索、评价、分析、结果输出等处理。

通过该软件处理的图件，精度高，位置准确，图形逼真，成图周期短，成本降低，实现了图形数据共享，方便图形数据存储、保管和使用。

作者通过近几年应用MAPGIS制作地质类图件过程中积累的点滴工作经验，提出了MAPGIS制图中容易出现的一些问题及解决办法。

一、 MAPGIS制图流程MAPGIS制图流程阶段：二、MAPGIS制图方法（一）收集资料底图MAPGIS地质制图工作首先是收集资料底图，在收集底图时要注意地形图要尽量收集相应比例尺的标准分幅图件。

矿区地质图、交通位置图等原始底图、草图要清晰、准确。

（二）扫描底图用扫描仪直接扫描原图，以栅格形式存贮于图像文件中（例如：*.TIF）。

可用二值扫描、灰度扫描或彩色扫描。

MAPGIS系统可以直接处理TIFF格式的图像文件，也可以接受经过MAPGIS图像处理系统处理得到的内部格式（RBM）文件。

（三）校正底图误差由于纸质底图存在一定的收缩变形，图形经扫描输入或数字化输入后，存在着变形或畸变，因此先矢量化后对矢量图形数据进行校正，但有时需要与已有的图形套合时，即先将扫描的图像与已有的图形配准，后进行矢量化。

底图的校正可在Photoshop中完成，标准分幅底图的校正利用MAPGIS生成标准图框校正或Photoshop相结合的方法来校正。

（四）建图例板（五）建工程文件（七）成果图形输出MAPGIS的输出系统是一个具有Windows多文档界面的软件系统，具有Windows多窗口系统操作的基本特征。

MAPGIS的输出按功能主要分成三大类，即Windows输出、光栅形式输出、PostScript格式输出。

在实际工作中根据出图要求，选择相应的输出方式。

三、应用MAPGIS制作地质图件时容易出现的几个问题及解决方法（一）点、线、面文件在工程文件中排列的顺序不对，出现点图元被线图元压盖、线图元被面图元压盖等的不合理现象。

地质资料信息化建设现状、问题与对策--以武汉地质调查中心地质资料馆为例王江立;段蔚;李鑫鑫;万勇泉;李莉【摘要】地质资料信息化建设是建立在信息化环境下的高效社会服务和知识创新体系建设，是地质工作链的最后一个环节，对实现地质资料服务于经济社会发展有重要的社会现实意义。

本文以武汉地质调查中心地质资料馆为例，介绍地质资料信息化现状，并从数字化程度、涉密风险、服务标准、用户需求、人才建设五个方面分析了地质资料信息化建设存在的问题，并提出了相应的对策措施。

%The information construction of geological information is a highly effective social service and knowl-edge innovation system construction in the information environment, is the last link of the geological work chain, to realize the geological data service in the economic and social development has important social reality signifi-cance. Take Wuhan Center of China Geological Survey geological archives as an example, introduce present situ-ation of geological data and information services, and analyzes the problems existing in the informatization con-struction of geological data from five aspects of digitized degree, classified risk, service standards, user demand, talent construction, and puts forward the corresponding countermeasures.【期刊名称】《华南地质与矿产》【年(卷),期】2015(000)003【总页数】5页(P315-319)【关键词】地质资料;信息化;管理;服务【作者】王江立;段蔚;李鑫鑫;万勇泉;李莉【作者单位】中国地质调查局武汉地质调查中心，湖北武汉430205;中国地质调查局武汉地质调查中心，湖北武汉430205;中国地质调查局武汉地质调查中心，湖北武汉430205;中国地质调查局武汉地质调查中心，湖北武汉430205;中国地质调查局武汉地质调查中心，湖北武汉430205【正文语种】中文【中图分类】P621地质资料是地质工作者用劳动和智慧淀积下来的宝贵社会财富，是再生产的重要基础，也是经济建设的重要依据。

解析数字地质图在数据库建库中存在问题与工作方法作者：朱晓雯来源：《科学与信息化》2018年第11期摘要为了高效的使用和整理数字地质图，需要建立其数据库，可将不同类型的数字地质图储存其中。

根据地质研究的需要，随时进行查找和应用。

在数据库建库中，往往会受到诸多因素的干扰，出现质量问题，需要采取科学的工作方式，妥善予以解决和处理。

基于此，本文分析了数字地质图在数据库建库中存在的问题，改进其工作方法，对数字地质图进行严格的检查，并予以校正，提高其质量，建设更为完善的数据库。

关键词数字地质图；数据库建库；工作方法前言在地质图中，可以反映出区域地质组成及构造特征，能够为地质条件分析和地下矿藏预测提供参考。

随着计算机技术的应用，地质图开始以数字化的形式予以呈现，其编辑、成图的效率更高，使用范围也有了极大的拓展。

构建数字地质图的数据库，能够将相关数据储存于信息系统中，可作为地质研究的数据源，便于对地质信息数据进行处理和分析。

在数据库建库的过程中，还存在着一些问题，需要采取有效的策略予以解决。

1 数字地质图在数据库建库中存在的问题1.1 数字图件质量问题在数字地质图在数据库建库中，需要获得高质量的数据源。

但是在实际应用电子数字图的过程中，往往会暴露出来数据重复、数据不套合等问题，使用近年来的地质勘探数据，导致数据源质量不高。

图形参数的误差较大，则会影响到图形的质量。

在数字地质图数据库建库的过程中，无法获得完整、精确的图形，数据库的质量也会因此而下降。

由于数字检查工作不到位，则容易忽视图形质量问题，无法及时进行地形图的核实与修改。

数字图件在使用前需要进行图形校正，但在实际情况中，更多的套用标准框使用，这在很大程度上影响到数字图件的精度[1]。

1.2 数字图件内容编辑烦琐在数据库建库的过程中，数字图件内容编辑是十分重要的环节，其操作较为烦琐。

在收集电子数据的过程中，需要获取地质矿产图，从中了解磁测、遥感以及化探的数据信息。

MapGIS地质图空间数据库建设常见错误与分析
陈爱明;柯育珍;周录英
【期刊名称】《资源环境与工程》
【年(卷),期】2008(22)5
【摘要】以1∶5万区域地质图空间数据库建设为例,按拓扑类、属性类、图形类及其它类四大类型分别论述使用MapGIS软件进行地质图数据库建设中的常见错误,分析其产生原因并提出相应的解决办法.对GIS在地学方面应用的质量控制具有一定的指导意义.
【总页数】4页(P543-546)
【作者】陈爱明;柯育珍;周录英
【作者单位】湖北省地质调查院,湖北,武汉,430022;湖北省地质调查院,湖北,武汉,430022;湖北省地质调查院,湖北,武汉,430022
【正文语种】中文
【中图分类】TP311.13;P285.1
【相关文献】
1.基于MapGIS的区域水文地质图空间数据库设计与实现 [J], 王琰;邓永刚
2.基于MAPGIS建立我省1120万区域地质图空间数据库 [J], 申姗姗;王硕;孙涛
3.地质图空间数据库建设数据质量控制研究与实践--以1：25万区域地质图空间数据库建设为例 [J], 张振芳;赵佳;王岳明
4.RGMAPGIS建立地质图空间数据库中应注意的问题 [J], 谢铭英;高云;李宝琦
5.基于MAPGIS建立地质图空间数据库 [J], 梁伟;高永志;申姗姗;高原
因版权原因，仅展示原文概要，查看原文内容请购买。

MapGIS地图矢量化误差分析研究[摘要]本文根据在数字化与资源环境信息技术重点实验室做地图矢量化及数据校正的工作经验，结合相关理论，对MAPGIS图形处理模块在图形矢量化的实际操作过程中产生误差的原因及如何减小误差、误差校正等问题进行了深入的分析和探讨。

[关键词]地图；矢量化；MapGIS；误差地理信息系统(GIs)的广泛应用极大地促进了地理空间信息产业的发展。

随着数字地球(Digital Earth)的兴起及空间信息资源的基础性地位日渐突出，地理信息技术已经成为推动数字地球的关键因素。

地理信息技术包括地理信息系统(GIS)、全球定位系统(GPS)和遥感(RS)，而GIS又是其关键技术之一。

地理数据是GIS的重要组成部分，其建设T作量是最大的。

专家认为，一个GIS T程建设的投资比例一般为，硬件：软件：数据＝1：2：7。

由此，数据的精确度对于GIS来说显得尤其关键和重要。

1.地图矢量化产生误差的原因1.1原始地图数据信息载体介质不同产生的误差原始地图数据信息载体介质一般分为纸介质、透明薄膜介质和刻图薄膜介质3种。

在3种信息载体中，纸介质的变形最大，其次为透明薄膜介质，刻图薄膜介质变形最小。

纸介质变形产生误差的主要原因是折叠、褶皱以及气候的影响，变形误差一般在1.00mm～2.00mm。

薄膜介质产生变形的主要原因是在使用和保存过程中产生褶皱，温度也会对薄膜形状产生影响，其变形误差小于等于0.20mm。

刻图薄膜产生误差的主要原因是在翻印刻绘原图时因设备精度的原因而引起的误差，它的变形误差一般小于等于0.15mm。

1.2地图扫描矢量化产生的误差(1)用于扫描地图的扫描仪本身精度不高或者在扫描过程中设置的扫描精度不够产生的误差，扫描过程中还可能由于光栅图像变形而产生误差。

有些单位在没有宽幅扫描仪的情况下，将地图裁剪成数张扫描后拼接而产生的双重误差。

(2)地图矢量化时光栅图像没有配准就矢量化而形成的误差。

基于MapGIS的地质图数字化误差来源和对策
方杰;徐芬;何虎军;李煜航;魏翔
【期刊名称】《地下水》
【年(卷),期】2009(031)002
【摘要】误差的减小要从数字化的各个环节入手,从数字化的一开始就要控制,重点是减少源误差和避免误差的传播.结合具体实例,利用数字化流程对各个环节进行分析,查出了主要的4个误差来源,并提出数字化前误差减少与数字化中误差减少的具体方法.
【总页数】2页(P120-121)
【作者】方杰;徐芬;何虎军;李煜航;魏翔
【作者单位】长安大学地球科学与资源学院,陕西,西安,710054;中国地质大学,武汉,环境学院,湖北,武汉,430074;长安大学地球科学与资源学院,陕西,西安,710054;长安大学地球科学与资源学院,陕西,西安,710054;长安大学地球科学与资源学院,陕西,西安,710054
【正文语种】中文
【中图分类】P285.1
【相关文献】
1.MAPGIS数字化地质图制图技术的探讨 [J], 祁兰英
2.MAPGIS下数字化地质图件的质量管理探究 [J], 张丽娟
3.浅析MAPGIS下数字化地质图件的质量管理 [J], 肖玉斌
4.基于MAPGIS建立地质图数据库的方法——以全国1:100万地质图数据库为例[J], 柯学;丁孝忠;韩坤英;剧远景;庞健峰
5.MapGIS软件在地质图数字化中的运用分析 [J], 蒋荣斌
因版权原因，仅展示原文概要，查看原文内容请购买。

浅析MAPGIS在地质勘探中的技术应用[摘要]MAPGIS是具有强大功能的地质信息系统，随着计算机技术的飞速发展，目前已经被广泛应用于地质勘探、土地管理等多个领域。

本文主要简单分析了MAPGIS软件在地质勘探中的技术应用。

[关键词]MAPGIS 地质勘探技术应用1前言如何有效地改进绘图质量，提高地质勘探工作效率是目前地质行业面临的一个巨大挑战。

MAPGIS软件是我国拥有独立自主知识版权的集数字制图、数据库管理及空间分析为一体的大型基础地理信息系统软件平台，由中国地质大学研发，是国家科技部在全国极力推荐的地质信息系统。

MAPGIS软件具有强大的使用功能，主要功能包括数据采集与编辑、空间数据管理、空间分析、数据输出等，借助这些功能可以从原始数据中图示检索或条件检索出某些实体数据，还可以进行空间叠加分析，以及对各类实体的属性数据进行统计。

MAPGIS广泛应用于地质、矿产、城市规划、测绘、土地管理等领域，并成为专业技术人员进行各自研究的重要工具。

以下简单谈谈MAPGIS在地质勘探中的技术应用，以供相关人员借鉴。

2MAPGIS在地质勘探中的技术应用MAPGIS地理信息系统在地质勘探中的应用大致分为两类：一类是以多源信息的集成管理为主；另一类以多源信息的分析为主，即在前者的基础上结合一些应用模型进行分析研究。

可以对地质资源与环境信息进行采集、存储、处理，建立矿区数据库及软件系统，实现对信息的查询检索、综合分析、动态预测和评价、信息输出等功能，从而为矿区环境工程和矿产资源开发管理进行规划、判断和决策提供科学依据。

2.1MAPGIS图纸扫描目前，我国进行地质图输入操作用到的主要方法是扫描输入法，即将地质图件直接通过工程扫描仪扫描，然后以栅格形式保存在文件里，经过矢量数据转换后，贮存到点线面中，最后输出。

为了保证扫描后存储数据的精度，要求全图扫描的灰度或彩色分辨率在600dpi 以上，此外，还要注意保持扫描图件的干净平整，否则会对接下来的图像处理以及图像校正造成影响。
