数字化地质填图操作(野外部分)数字区域地质调查主要工作流程为：资料收集、背景数据准备→野外总图库创建→野外手图创建→野外数据采集→桌面PRB数据整理（包括野外手图数据整理、野外采集数据导入野外总图库）→实际材料图制作→编稿原图（地质图）制作→地质图空间数据库建库→资料汇交。
1资料收集、背景数据准备1.1资料收集收集前人资料的目的是全面了解掌握前人对调查区基础地质、矿产地质、环境地质、灾害地质、水文地质、工程地质等方面的调查和研究现状，总结前人的工作成果，找出存在的问题，确定进一步野外工作的主攻方向。
收集的主要内容包括：调查区已有的区域地质调查报告、地质图及说明书，以便了解工作区区域地质总体特征；调查区所有的综合或专项调查的科研报告、专著、研究论文等，特别是最新的、总结性的资料，以便迅速了解前人的工作全貌；调查区内已有的各种实物资料，如岩石标本、矿物标本、化石标本、钻孔岩心、各类岩石薄片等，以便迅速建立调查区有关地质实体的感性认识；不同时代形成的地质资料，以便进行综合分析，从而对前人的填图单位进行合理的归并和重新厘定；调查区人文、地理、气候、交通等方面资料，详细了解调查区野外工作条件，为野外工作开展提供必要的有关地形、道路、物质供应、居住等背景资料。
1.2背景数据准备数字填图工作需要数字化的地形图资料，因此要根据工作的需要收集合适比例尺的数字地形图数据或纸介质地形图作为数字填图中背景图层所需要的数字化地理底图。
如果收集到的是纸介质的地形图，需要将地形图数据扫描成数字图像，然后在MapGIS软件中进行矢量化，形成可以使用的数字化地形数据。
如果收集到数字化的地形图数据，将数据转换为数字填图所需要的MapGIS数据格式。
数字填图系统对于作为背景图层的地理底图数据有一定的要求，这些要求是：①数据的单位为米；②坐标系类型为北京54／西安80平面直角坐标系；③投影类型为高斯－克吕格投影，对于比例尺没有特殊的要求。

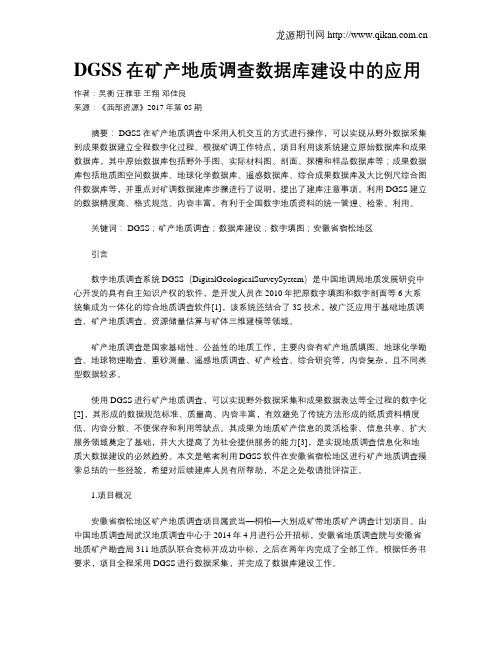

DGSS在矿产地质调查数据库建设中的应用作者：吴衡汪雅菲王翔邓佳良来源：《西部资源》2017年第05期摘要： DGSS在矿产地质调查中采用人机交互的方式进行操作，可以实现从野外数据采集到成果数据建立全程数字化过程。
根据矿调工作特点，项目利用该系统建立原始数据库和成果数据库，其中原始数据库包括野外手图、实际材料图、剖面、探槽和样品数据库等；成果数据库包括地质图空间数据库、地球化学数据库、遥感数据库、综合成果数据库及大比例尺综合图件数据库等，并重点对矿调数据建库步骤进行了说明，提出了建库注意事项。
利用DGSS建立的数据精度高、格式规范、内容丰富，有利于全国数字地质资料的统一管理、检索、利用。
关键词： DGSS；矿产地质调查；数据库建设；数字填图；安徽省宿松地区引言数字地质调查系统DGSS（DigitalGeologicalSurveySystem）是中国地调局地质发展研究中心开发的具有自主知识产权的软件，是开发人员在2010年把原数字填图和数字剖面等6大系统集成为一体化的综合地质调查软件[1]，该系统还结合了3S技术，被广泛应用于基础地质调查、矿产地质调查、资源储量估算与矿体三维建模等领域。
矿产地质调查是国家基础性、公益性的地质工作，主要内容有矿产地质填图、地球化学勘查、地球物理勘查、重砂测量、遥感地质调查、矿产检查、综合研究等，内容复杂，且不同类型数据较多。
使用DGSS进行矿产地质调查，可以实现野外数据采集和成果数据表达等全过程的数字化[2]，其形成的数据规范标准、质量高、内容丰富，有效避免了传统方法形成的纸质资料精度低、内容分散、不便保存和利用等缺点。
其成果为地质矿产信息的灵活检索、信息共享、扩大服务领域奠定了基础，并大大提高了为社会提供服务的能力[3]，是实现地质调查信息化和地质大数据建设的必然趋势。
本文是笔者利用DGSS软件在安徽省宿松地区进行矿产地质调查摸索总结的一些经验，希望对后续建库人员有所帮助，不足之处敬请批评指正。
数字地质调查系统（DGSInfo）空间数据库建立流程及技巧郑翔;吴志春;郭福生;张洋洋;陈瀚之【摘要】空间数据库建库流程是数字地质调查系统(DGSInfo)总体技术流程的一个重要组成部分。
空间数据库中集合了地质图中所有的地质信息，人们可以通过它很方便地了解各类地质信息，因此建库工作特别重要。
本文从空间数据库的基本要素类、综合要素类、对象类属性录入方面概述了建库流程，并对建库过程中的注意事项及技巧进行了阐述。
该方法技巧对确保空间数据库数据的质量、提高建库效率有较大意义。
%The process flow of creating spatial database is an important part in the general technical process of digital geological survey information system (DGSInfo).Spatial database is a collection of all the geological information of geological maps,and people can easily access to various types of geological information through it,thus it is particularly important to create the database.This paper summarizes the process of cre-ating database from aspect of attribute input of basic element class,integrated element class and object class, and it elaborates on precautions and techniques in the process of creating database.The methods and tech-niques provided in this paper ensure the data quality of spatial database and improve the efficiency of creating the database.【期刊名称】《矿产与地质》【年(卷),期】2014(000)003【总页数】5页(P385-389)【关键词】空间数据库;流程;数字地质调查系统;地质信息【作者】郑翔;吴志春;郭福生;张洋洋;陈瀚之【作者单位】东华理工大学地球科学学院，江西南昌 330013;东华理工大学地球科学学院，江西南昌 330013;东华理工大学地球科学学院，江西南昌 330013;东华理工大学地球科学学院，江西南昌 330013;东华理工大学地球科学学院，江西南昌 330013【正文语种】中文【中图分类】P623.10 前言数字地质调查系统（DGSInfo）是中国地质调查局在MAPGIS软件的基础上二次开发而成的，建立了PRB数字填图过程及其相应的数据模型［1～4］。
数字填图（DGSS）路线整理要求路线整理步骤1、先对野外的路线进行查错，然后针对错误信息给予更正，如图如果路线有错误，会弹出如下文本框看是要编缉什么内容，如要编缉地质点，在右下角的工具栏点地质点编缉，然后可以打开属性联动浏览，针对无地质点号和线号的问题修改：这时在图面的下方会出现如下对话框，可以点最大化：这里只是浏览，要修改的话还得找到相对应的地质点（或分段路线、点间界线等），编缉它然后更改。
这里的错误可能有几个方面，一是中英文输入的差异，二是路线号和地质点号没有输入，三是时间差异导致的先定的点或线的ID号比晚输入的点或线的ID号大，这里就要通过修改点的属性来修改；四是修改好后没有压缩保存工程。
以上如果都偿试过还是有问题的话可以试着关闭程序重新进入试下。
直到再点数据质量程序检查出现如下的对话框：2、对图面的修饰，使图面更整洁清晰。
包含整理的内容有GPS 点多余点的删减，地质点的移动（移到十字架）（P过程），分段路线（R过程），点间界线（B过程）。
对点的编缉，主要是移动点，对线的编缉主要是线上移点。
3、对图面修饰好之后要对点坐标重新写入和点间路线的重新计算。
主要是完成点坐标写入与点间路线计算……（这里的地质点和分段路线一定要处在编辑状态）4、点开野外路线小结与自检，点野外小结窗口右下角的PRB多级检查，在弹出来的窗口右角点开始统计，然后把统计出来的数据放到野外小结的开头处。
5、对地质点和产状进行静态标注6、对地质点描述进行补充完善。
7、地质点描述要点日期：2013.07.07 天气：晴（晴转阵雨等）人员：吴晓东（掌图）、赖春来（记录）路线号：L6001 地点：旗鼓岭北山脚下村路线任务：1：1万路线地质调查点间路线地质：从D6001往D6002,沿途可见大量石英脉滚石，植被覆盖严重，少见基岩出露，仅在水沟处可见灰白色硅化石英砂岩出露。
地质点号：D6002位置：X: Y: H:位置说明：水沟边（小路边）点性：岩性控制点（界线点、岩性分界点、构造观察点、矿产观察点）露头：天然好（中、差，还有人工好、中、差）风化程度：全风化（强、中、弱、微、未风化）地质点描述：此点为帽子峰组灰白色变细粒长石石英砂岩与金鸡组紫灰色的含砂质页岩的界线点，二者接触界线较清楚，为角度不整合接触关系。

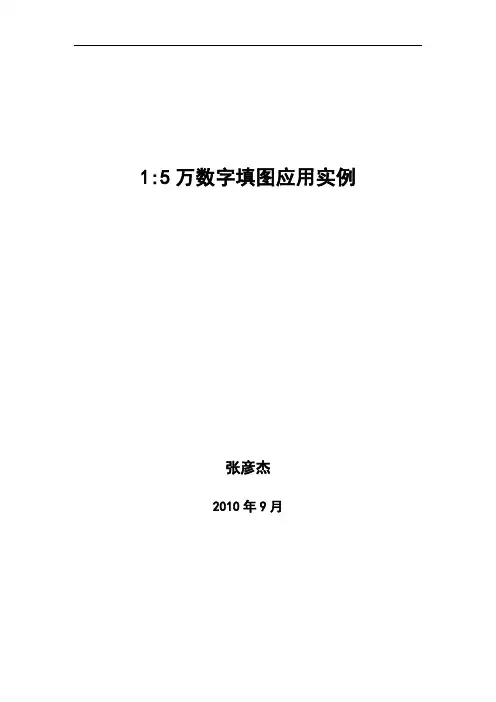

1:5万数字填图应用实例张彦杰2010年9月目录1野外总图库创建 (1)2野外路线数据采集 (3)2.1创建野外手图 (4)2.2野外手图数据转入掌上野外数据采集系统 (6)2.3地质路线野外数据采集系统操作 (7)2.4野外路线资料室内整理 (22)2.5复查野外路线数据的录入 (43)3野外手图数据入野外总图库 (50)3.1野外地质数据导入野外总图库 (50)3.2野外总图库数据整理 (54)4数字实际材料图制作 (68)4.1进入实际材料图库 (69)4.2地质体界线形成 (70)4.3地质体面形成 (76)4.4地质体赋属性 (81)4.5实际材料图整理 (85)4.6地质代号批注修改并自动回填原始资料库 (87)5编稿原图的制作 (89)5.1打开编稿原图库 (90)5.2全面编辑整饰编稿原图 (92)6专题图的制作 (96)7地质图空间数据库建库 (98)7.1基本概念 (98)7.2 地质图空间数据库数据集 (99)7.3地质图数据库建库基本操作 (100)7.4编稿原图及地质图空间数据库修改操作 (138)7.5数据库提交 (150)7.6数据库检索 (152)序为更好地推广应用数字地质调查系统，在数字地质调查项目工作实践的基础上编写了此操作实例说明书。
文稿实例数据引自1:5万瑶里幅，该图幅是中国地地调局2006年在皖赣相邻区部署的1:5万4幅联测区调项目其中一幅。
该项目历时4年，大致经历了资料收集→设计编写→野外调查→最终野外验收→成果报告编写→成果评审→修改认定→资料汇交等阶段工作流程。
项目全程采用数字地质调查系统完成，野外填图阶段共设4个填图小组，配备4套野外采集设备（包括掌上机、数码相机），桌面电脑6台，打印机1台。
项目野外原始资料（包括实际材料图库、野外手图库、野外总图库）按1:5万图幅所辖的1:2.5万图幅进行数据采集、组织管理。
剖面数据、编稿原图、地质图空间数据库、遥感解译数据库及综合成果数据库等按1:5万图幅进行组织管理。
21 空间数据库操作地质图空间数据库建库的过程是对各阶段数据尤其是编稿原图阶段的结构化和非结构化数据综合与解释的过程，是成果标准化以及提供专题服务的最直接体现。
空间数据库模型以中国地质调查局地质调查技术标准《数字地质图空间数据库》（DD2006 06）为依据。
数字地质调查系统为地质图空间数据库的无缝集成、融合和应用提供了可操作平台，地质人员可借助系统提供的一套完整的技术方法和工具，方便地对不同阶段的资料进行继承和综合分析。
系统自动提供空间数据库模板，其基本内容直接继承编稿原图或实际材料图。
21.1 地质图空间数据库建库基本技术路线与操作流程数字地质调查系统提供了与业务流程融合的建库模式（微工作流），把数据生产融入到生产一线, 对主要原始数据和主要最终成果数据库进行统一描述、统一组织、统一存储由地质人员自己在工作过程中逐步生产不同阶段的数据库和数据产品。
使项目人员可以从计算机技术的应用中体会到新技术带来的好处，形成新的工作模式，对提高研究精度、效率和成果的表现形式提供了重要的技术保障。
21.1.1 基于一体化建库模式的迭代建库解决方案地质图空间数据库建库过程是一个“认识—提高—认识—再提高”的过程。
地质人员在实际工作中需根据前人资料或项目验收专家组意见对已经连好的实际材料图或编稿原图进行修改。
当实际材料图或编稿原图发生改变时，从其继承主要信息的地质图空间数据库也需要同步更新，以保证不同阶段整理分析的数据尤其是空间信息的一致性。
因此在数字地质调查系统中采用“迭代”的思想，结合面向对象的第三代地质图空间数据库模型，利用“不同阶段数据模型的继承和传递的技术”将实际材料图、编稿原图等不同阶段数据库进行互通与继承，通过反馈、逐步完善《DD2006-06 数字地质图空间数据库》规定的建库内容（空间信息和属性信息）。
迭代过程如图21.1.1所示。
图21.1.1 基于数字地质调查系统的空间数据库迭代建库过程21.1.2 一站式建库流程对于地质人员而言，空间数据库中的要素类、对象类等是可以通过软件的一站式流程实现自动化提取。
